Как пользоваться кронциркулем?

Цифровые

С течением времени классические инструменты совершенствовались, что привело к появлению различных моделей электронных кронциркулей. В чем их отличие от привычных всем приборов? Главной отличительной чертой таких приспособлений является наличие монохромных жидкокристаллических дисплеев. На экране отображается информация о расстоянии между ножками устройства. Это позволяет получать результат без использования обычной линейки. Питание прибора осуществляется от батарейки-таблетки.

Недостатки – уступает традиционному кронциркулю в надежности. Последний, при бережном отношении, практически вечен. Особенно если он изготовлен из нержавеющей стали. У цифрового прибора при не аккуратном обращении может разбиться циферблат, при низких температурах дисплей промерзает, необходимо периодически менять батарейку.

Применение

Циркули применяют во многих областях человеческой деятельности.

  • Для черчения. Способ, которому учат еще в школе. Выполнение чертежа «руками» без использования компьютерных программ, подразумевает обязательное использование циркуля. Кроме окружностей, с помощью этого инструмента вычерчивают различные дуги, сопряжения, выполняют дополнительные построения и разметки.
  • Для измерения. Кронциркуль измеряет размеры деталей, внутренние диаметры, глубину отверстий. Измерительный циркуль используется в навигации, картографии. Этот инструмент нашел свое применение не только в инженерии, проектировании, геодезии. Толстотные циркули используют в медицине, измеряя ими поперечные размеры тела человека.

Циркуль, как и карандаш, нужен каждому уважающему себя геологу, картографу, капитану дальнего плавания, геодезисту, математику, архитектору, строителю.

В духовных практиках и философии циркуль стал символизировать неуклонную и беспристрастную справедливость. Множество профессий и направлений деятельности людей связано с чертежами, их построением, чтением, воспроизведением и во всех этих профессиях бывает необходимо приспособление с четырехтысячелетней историей.

Кронциркуль своими руками

Иногда возникает необходимость сконструировать инструмент самостоятельно. Сделать это достаточно просто, стоит лишь запастись подходящим материалом и проявить небольшие навыки слесарной работы.

Для изготовления необходимо:

  • листовая нержавеющая сталь (1,5 мм);
  • шлифовальная шкурка средней крупности;
  • немного метизов;
  • слесарный набор;
  • токарный станок;
  • наковальня.

Изготовить шаблон ножки кронциркуля из плотной бумаги, перенести его на заготовку и вырезать при помощи «болгарки». Внутренний радиус выпилить при помощи маленького кусочка отрезного диска.

Напильником довести до нужного качества обработки.
Просверлить отверстия для шарнира, подобрать болт М6 соответствующей длины, установить на место.

Таким образом получится вполне работоспособный механизм, в котором легко можно регулировать усилие перемещения ножек.

Оглавление

2 Технические требования

3 Методы испытаний

Приложение 1 (справочное) Пояснения терминов, используемых в настоящем стандарте

Дата введения01.01.1992
Добавлен в базу01.09.2013
Актуализация01.01.2019

Этот ГОСТ находится в:

Раздел Экология

Раздел 01 ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ

Раздел 01.100 Технические чертежи

Раздел 01.100.40 Чертежное оборудование

Раздел Электроэнергия

Раздел 01 ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ

Раздел 01.100 Технические чертежи

Раздел 01.100.40 Чертежное оборудование

Организации:

28.03.1991УтвержденГосударственный комитет СССР по управлению качеством продукции и стандартам362
ИзданИПК Издательство стандартов2004 г.
ИзданИздательство стандартов1991 г.
РазработанМинистерство радиопромышленности СССР

ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва

Общие технические требования и методы испытаний

General technical requrements and test methods

MKC 01.100.40 OKI1 42 6532.42 6533

Дата введения 01.01.92

Настоящий стандарт распространяется на чертеже инструменты (далее — инструменты), предназначенные для выполнения чертежно-графических и копировальных работ, и устанавливает обязательные требования по пп. 2.1 в части диаметров инструментов и сменных частей. 2.1 табл. 2. Другие требования стандарта являются рекомендуемыми.

Вид климатического исполнения — УХЛ, категория размещения 4.2 по ГОСТ 15150. Термины, применяемые в настоящем стандарте, и их пояснения приведены в приложении I.

1.1. Инструменты классифицируют по:

а) функциональному назначению — на циркули и рейсфедеры типов:

— чертежный циркуль (Ц);

— малый чертежный циркуль (ЦМ);

— чертежный кронциркуль с падающей иглой (КРИ);

— большой чертежный кронциркуль (КРБ):

— комбинированный кронциркуль (КРК);

— кронциркуль с адаптером (вставкой) для автоматических трубчатых ручек (КРА);

— разметочный циркуль (PI1);

— малый разметочный циркуль (РИМ);

— разметочный кронциркуль (РКР);

— обыкновенный рейсфедер (Р);

— ноже видный рейсфедер (HP);

— широкий рейсфедер с делительной гайкой (ШРД);

— рейсфедер с делительной гайкой (РД);

— двойной рейсфедер (ДР);

— кривой рейсфедер (КР);

— двойной кривой рейсфедер (ДКР);

— узкий (катастсрный) рейсфедер (УР).

П р и м с ч а н и с. Циркули, рейсфедеры и их обозначения, отличные от установленных, определяются в нормативно-технической документации на инструменты конкретного типа;

б) области применения — на:

Изламис официальное Перепечатка воспрещена

Издательство стандартов. 1991 И ПК Издательство стандартов. 2004

1.2. Сменными частями циркулей являются:

— малая игольная вставка:

— малая рейсфедерная вставка:

— малая карандашная вставка;

— адаптер (вставка) для автоматических трубчатых ручек;

— удлинитель для вычерчивания окружностей в сборе с большим чертежным кронциркулем.

Примечание. Комплектация циркулей сменными частями устанавливается по согласованию с потребителем.

Пример условного обозначения циркуля чертежного прецизионного длиной 160 мм:

То же. рейсфедера обыкновенного прецизионного длиной 115 мм:

2. ТКХНИЧКСКИЕ ТРЕБОВАНИЯ

2.1. Основные размеры инструментов и сменных частей должны соответствовать указанным на черт. 1—22 и в табл. I.

Черк’жныи кронциркуль с падающий иглой

Назначение и использование кронциркуля

Основным предназначением кронциркуля является определение длин деталей и частей механизмов для того, чтобы иметь возможность сравнить их с эталонными значениями. Следует, однако, заметить, что с помощью этого приспособления можно определять отнюдь не только длину. Кронциркуль позволяет также измерять, к примеру, и такой параметр, как диаметр. Одной из характерных особенностей этого измерительного инструмента является то, что он, в отличие от многих других, совершенно не нуждается в поверке. Для того, чтобы сравнить с образцовыми размерами действительные размеры каких-либо объектов, часто применяют именно кронциркуль. Происходит это следующим образом: измерив с его помощью деталь, полученные данные просто-напросто сравнивают с образцовыми величинами, и на основании этого сравнения делают соответствующие выводы.

Кронциркуль, предназначенный для проведения наружных измерений, – это вспомогательное приспособление, которое используется для проведения слесарных, чертежно-измерительных и некоторых других работ. Его обычно применяют в сочетании с линейкой либо штангенциркулем, чтобы произвести оценочное измерение наружных линейных размеров, перемычек, интервалов, ступеней, стенок сложных деталей, имеющих форму уступов. Кроме того, кронциркули часто используются при разметке заготовок.

Применяют кронциркуль и для таких операций, как грубые измерения диаметров различных деталей тогда, когда на токарных станках производится черновое обтачивание их наружных цилиндрических поверхностей. В тех случаях, когда кронциркуль свободно, то есть с легким касанием о поверхности и без сильного нажима проходит через деталь, то значение его раствора можно считать соответствующим диаметру.

Для проведения линейных измерений с помощью кронциркуля его губки разводят до необходимого состояния. Далее они сводятся до тех пор, пока не коснутся стенок измеряемой детали. После этого с помощью линейки нужно просто измерить ширину раствора губок.

При проведении с помощью кронциркуля контрольных или разметочных работ размер раствора предварительно выставляется с помощью металлической линейки, концевых мер или штангенциркуля.

Для изготовления кронциркулей используется конструкционная сталь, а их разметочные поверхности закаляются. Согласно действующим стандартам, твердость измерительных поверхностей должна составлять как минимум . Для регулировки расстояний между ножками в конструкции кронциркуля может быть включен винт.

Как измерить диаметр детали кронциркулем?

Для кронциркуля, оснащённого регулировочной гайкой, потребуется всего несколько шагов:

  1. Развести измерительные ножки, для чего повернуть гайку в нужном направлении.
  2. Поместить измеряемый объект между измерительными гранями ножек.
  3. Вращая регулировочную гайку, добиться того, чтобы ножки сомкнулись вокруг самой широкой части объекта. Затем затянуть ось кронциркуля так, чтобы измерительные поверхности могли свободно скользить вдоль наружного диаметра.
  4. Не изменяя положение ножек, удалить инструмент (или объект) из измерительной зоны.
  5. Приложить измерительный инструмент, например, линейку, к ножкам. Для этого одну из них устанавливают в начале шкалы, и читают расстояние до другой ножки.

После измерений измерительные грани необходимо тщательно очистить от пыли и грязи.

Сварка аргоном – особенности технологии и применяемое оборудование

Сверло-фреза. Два в одном!

КРОНЦИРКУЛЬ – это… Что такое КРОНЦИРКУЛЬ?

  • кронциркуль — кронциркуль …   Орфографический словарь-справочник

  • КРОНЦИРКУЛЬ — (нем. лат., от Krone венец, и circulus циркуль). 1) циркуль самых малых размеров, для мельчайших кружков и дуг в чертежах. 2) кривоногий циркуль, для измерения круглых тел. Словарь иностранных слов, вошедших в состав русского языка. Чудинов А.Н …   Словарь иностранных слов русского языка

  • КРОНЦИРКУЛЬ — 1) чертежный циркуль, у которого угол между ножками устанавливается и фиксируется микрометрическим винтом. С помощью кронциркуля вычерчивают окружности диаметром 2 80 мм.2) Кронциркуль измерительный используют для сравнения наружных линейных… …   Большой Энциклопедический словарь

  • КРОНЦИРКУЛЬ — КРОНЦИРКУЛЬ, кронциркуля, муж. (от нем. Krone вершина и слова циркуль) (тех.). 1. Циркуль для черчения небольших окружностей. 2. неправ. вместо крумциркуль. Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 …   Толковый словарь Ушакова

  • КРОНЦИРКУЛЬ — измерительный инструмент для обмера изделий снаружи и внутри путем переноса размеров с изделия на масштабную линейку или с линейки на изделие. Различают: 1) К. обыкновенный для измерения наружных размеров, в простейшем случае состоящий из двух… …   Технический железнодорожный словарь

  • кронциркуль — сущ., кол во синонимов: 2 • кронпассер (1) • циркуль (7) Словарь синонимов ASIS. В.Н. Тришин. 2013 …   Словарь синонимов

  • кронциркуль — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN thickness gage …   Справочник технического переводчика

  • кронциркуль — я; м. 1. Чертёжный инструмент в виде пружинного циркуля, раствор которого точно устанавливается винтом. 2. Измерительный инструмент в виде циркуля с дугообразно изогнутыми ножками для измерения наружных длин деталей машин. * * * …   Энциклопедический словарь

  • Кронциркуль — Циркуль (от лат. circulus  круг, окружность)  инструмент для рисования окружностей и дуг окружностей, также может быть использован для измерения расстояний, в частности, на картах. Может быть использован в геометрии, черчении, для навигации и… …   Википедия

  • Кронциркуль —         1) измерительное средство для сравнения наружных линейных размеров деталей с размерами, взятыми по масштабной линейке, концевым мерам или калибру. К. состоит из двух дугообразных ножек, соединённых шарнирно, иногда имеет шкалу.         … …   Большая советская энциклопедия

  • Кронциркуль — см. Черчение …   Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

Что мы знаем из истории кронцикуля?

Известный нам еще со школы циркуль служит для вычерчивания идеально правильных окружностей. История этого инструмента насчитывает не одну тысячу лет, насколько можно судить по идеально точным окружностям, которые ученые-археологи видят на поверхностях древних сооружений. При раскопках курганов древних галлов, во Франции, был найден обыкновенный циркуль, изготовленный из железа. А во время раскопок Помпеи ученые с удивлением обнаружили несколько другой инструмент, он был примерно такого же назначения, но весьма и весьма сложно устроенный.

Как выяснилось, он мало изменился со времен Римской Империи, в таком же виде он выпускается и используется и в современном мире, хотя сейчас существует даже цифровой кронциркуль. Термин этот иностранного происхождения, состоит из немецкого слова «krone» – венец и латинского «circulus» – круг. Относится к разряду чертежно-измерительных приборов. Он имеет две ножки, чаще всего, дугообразной формы, между которыми можно установить желаемый угол, используя для этого микрометрический винт, который также входит в конструкцию инструмента. Винт служит, чтобы можно было отрегулировать желаемое расстояние между ножками.

Сегодня такой прибор используют в производстве для измерения наружных диаметров и размеров деталей (один разряд инструментов), а также для определения размеров внутренних диаметров частей (другие модели приспособления). В медицине этот инструмент тоже широко применяется в самых разных отраслях, однако все его разновидности связаны с микроскопическими элементами, например, в стоматологии или нейрохирургии. Функционально различают чертежный, разметочный и измерительный вариант кронциркуля. По методу получения данных выделяют механические и электронные модели.

Историческая справка

Название этого инструмента идет от латинского слова «circulus», что в переводе означает «круг». Первые циркули были изобретены более 2000 лет назад, подтверждением этому являются найденные круги, начерченные вавилонянами и ассирийцами. В начале нашей эры циркули использовались римскими и галльскими мастерами и строителями. Причем, на раскопках были найдены не только инструменты для построения чертежей, но и приспособления с загнутыми краями – прототипы современных кронциркулей, предназначенных для измерения длин. Изготавливались они тогда из железа и бронзы. В Древней Руси циркули были деревянными, их использовали для выполнения круглых орнаментов при резьбе по дереву. С развитием кораблестроения и производства оружия в Европе к измерительным циркулям стали предъявлять высокие требования, так как для изделий были нужны более точные измерения. Поэтому в начале XVII века появились первые штангенциркули.

На протяжении многих веков циркули использовались в различных областях деятельности человека: от производства оружия и картографии до строительства. Измерительные приспособления за все это время претерпели минимум изменений, и их конструкция практически не изменилась. Прежним осталось и назначение каждого из видов циркулей. Чтобы Вы знали, для каких целей предназначено то или иное приспособление, расскажем об этом подробнее.

Устройство и разновидности

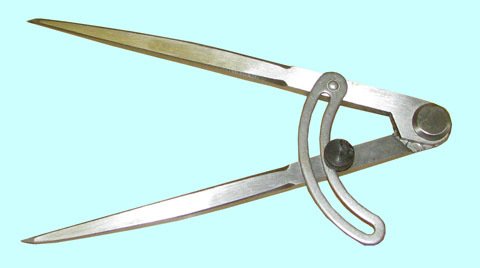

Простейший кронциркуль представляет собой две изогнутые по дуге ножки, заканчивающиеся точечной измерительной площадкой и скреплённые общей осью, которая оснащена резьбовым зажимом от свободного проворота. Для удобства пользования перемещение ножек выполняется не вручную, а при помощи регулировочной гайки, имеющей резьбу с малым шагом.

Характеристиками кронциркуля являются:

  1. Пределы измерений.
  2. Способ отсчёта показаний.
  3. Способ изменения зева ножек.
  4. Точность.

Чтобы исключить влияние внешних факторов – температуры, относительной влажности, степени загрязнения поверхности – ножки изготавливают из закалённой инструментальной стали, которая имеет повышенное значение модуля упругости. Это стали типа Х, ХВГ и т.п. Измерительная грань ножек должна отличаться высокой твёрдостью  – не менее 58 – 60 HRC, поэтому иногда эти изделия используют с целью нанесения опознавательных засечек или меток на заготовке: это разметочные кронциркули.

Разработанные в своё время цифровые (индикаторные) кронциркули и кронкрумциркули  практического распространения не получили, поскольку они характеризуются довольно ограниченными областями применения. Зато иногда можно встретить вариант кронциркуля с изогнутыми наружу ножками: в этом случае инструмент пригоден для внутренних измерений. Для измерения диаметров брёвен используют кронциркули со складывающимися одной или обеими ножками.

Особую группу этих инструментов составляют чертёжные кронциркули. Они отличаются более сложной конструкцией, включающей в себя:

  • Составные «ломающиеся» ножки рычажного типа.
  • Измерительные иглы.
  • Адаптер (опционно) для установки чертёжной ручки.
  • Сжимающую пружину.
  • Соединительный винт.
  • Измерительную шайбу.
  • Сменные фиксаторы под измерительные иглы.
  • Крепёжные детали.
  • Рифлёную ручку.

Технические требования к чертёжным кронциркулям регламентированы ГОСТ 29890-91.

Модели кронциркуля по функциональности

Чертежный инструмент используют, чтобы изображать окружности малого диаметра (от 0,5 до 80 миллиметров). Он устроен следующим образом: внутри втулки, имеющей цилиндрическую форму, находится стальной стержень, он может свободно двигаться вверх и вниз, а также вращаться. На один конец стержня крепится шляпка, а на другом конце – острая игла. К втулке с помощью пластины, имеющей возможность сгибаться под разными углами, крепится инструмент для проведения линий – рейсфедер. В зависимости от модели, для черчения может использоваться грифель, тушь или чернила. Микрометрический винт служит для уменьшения или увеличения расстояния между рейсфедером и стержнем.

Измерительный вариант кронциркуля служит для вычисления наружных длин частей и деталей механизмов, а также для сравнения их размеров с эталонными (взятыми из масштабной линейки). Но не только такой показатель, как длина, измеряется с помощью данного приспособления. Им можно обмерять и другие параметры машин, например диаметр деталей. Данный инструмент, как измерительный прибор, не нуждается в поверке, потому что он не внесён в государственный реестр. Чтобы сравнить размеры деталей какого-либо объекта с образцовыми размерами, используют как раз этот вид кронциркуля. Так, измерив столь специфическим методом деталь, полученные данные сравнивают с данными образцов, из чего делают выводы.

Образцовые (эталонные) размеры могут быть представлены масштабной линейкой (эталонный образец, на который опираются при сравнении размеров в заданном масштабе), концевыми мерами длины (керамическая или металлическая доска с измерительными плоскостями от 0,5 до 1000 миллиметров) или калибрами (заранее определенный размер части, детали).

Разметочная модель служит для разбивки на отрезки планов в картографии, линий и прочего. Этот инструмент сконструирован так, что с помощью микрометрического винта величина взятого раствора сохраняется неподвижной сколь угодно долго. Раствор – это расстояние от одной ножки кронциркуля до другой, когда они раздвинуты. Кстати, раствор – это понятие, характерное не только для циркулей. Раствор бывает также и у лезвий ножниц, и у других инструментов, имеющих концы, которые раздвигаются. Предельно допустимая величина раствора – это максимальное расстояние между ножками, оно зависит от длины винта, но в целом, микрометрический винт, как понятно из его названия, не позволяет отложить большой диаметр. Для измерения больших расстояний требуется другой инструмент.

Циркуль в навигации и картографии

Широко используют циркуль в навигации и картографии.Имизмеряютрасстояния на карте. Циркуль-измеритель обычно делают из меди со стальными кончиками. Желательно что бы они были лучшего качества – медные или из нержавеющей стали. Высота измерителей должна быть не менее 15 см, чтобы они широко раздвигались

Циркуль на производстве

Применение циркуля с шаровыми вставками экономит на операциях разметки до 25% вспомогательного времени, заметно облегчает труд рабочего.

Циркули предназначены и для резки окружностей различных диаметров.

Так выглядит циркуль для резки стекла с шестью роликами, длина резки примерно 10 000 метров, минимальный диаметр окружности – 85мм, максимальный – 2000мм:

Используют циркуль и землемеры .Его называют- полевой(сотка)_.Расстояние между ножками полевого циркуля делается или 1 м, или 2м. Шагая вместе с таким циркулем землемер точно может определить размеры участка.

Таки образом, видно, что циркуль применяется в разных областях:от инструмента для нанесения кругового орнамента до инструмента для измерения и разметки в медицине, навигации и картографии, на производстве.

Медицинские

Применяются при изготовлении зубных протезов. При помощи такого инструмента стоматолог снимает размеры челюсти человека (в том случае если слепок прикуса не делается). Такие приспособления так же можно применять при изготовлении протезов конечностей.Прибор производится из специальной нержавеющей медицинской стали. Отличительная особенность – присутствие дробинок на кончиках дуг. Сделано это для того, чтобы исключить вероятность травмирования пациента при проведении замеров.

Еще одна сфера применения таких кронциркулей в медицине – пластическая хирургия. С их помощью осуществляется разметка участков тела человека.Кроме того, инструмент иногда используется мастерами татуажа, чтобы проконтролировать масштаб разнообразных элементов тату.

Чертежные

На кончиках лапок таких приборов должны находятся сменные острые иглы. С их помощью можно осуществлять разметку, процарапывая деталь в нужных местах. Используется в бондарных и плотницких работах. Благодаря наличию острых окончаний ножек разметка предмета производится без линейки, быстро и с небольшой погрешностью. Фиксация иголок происходит при помощи винтовых зажимов.

По внешнему виду данная модификация практически не отличается от традиционного циркуля. Тем более, что есть возможность заменить одну из игл на графический стержень. В этом случае можно будет вычерчивать круги.

Иголки, как правило, изготовляются из прочной стали или твердых сплавов. Это необходимо для прочерчивания царапин на поверхность заготовки. Применение инструмент: первая ножка выполняет роль опоры, вокруг оси которой проворачивается вторая ножка, оставляя за собой царапину. Особенно легко выполнять такую операцию на деревянном изделии, так как одна игла будет прочно фиксироваться в ее поверхности.

Карандаши

Это, пожалуй, основной инструмент, используемый при выполнении чертежных работ. Карандашей существует всего три основные разновидности:

Твердые. Этот вариант маркируется буквой «Т» и используется, собственно, для выполнения чертежей.

Средней твердости. Инструменты этой разновидности обычно маркируются буквами «ТМ». Используют их для обводки на заключительном этапе выполнения чертежа.

Мягкие. Такие карандаши применяются только для рисования. Маркируются они буквой «М».

Помимо карандашей, для выполнения чертежей в отдельных случаях может использоваться тушь. Выпускается она в флаконах. Конструкторы и инженеры чаще всего используют черную тушь, хотя цвета она может иметь разные. В качестве рабочих инструментов в данном случае применяются специальные перья.

Понятие маски-пленки

Маска для лица, которая снимается пленкой, все больше набирает популярность в сети благодаря простоте использования. Все предельно просто:

  • наносится хорошим слоем на чистое лицо;
  • можно забыть о ней на 15−20 минут и заняться своими делами;
  • она не течет и не расползается;
  • после того как маска превратится в резиновую пленку, аккуратно снимается легким движением руки;
  • можно нанести любимый крем, а можно сразу макияж.

https://youtube.com/watch?v=ZJFf8cawqL8

Но, кроме этого, она имеет массу преимуществ перед обычными кремами:

  • соединяет в себе питание и пилинг (мягко снимает верхние отмершие частички кожи);
  • подходит всем типам;
  • лечит акне;
  • существенно экономит время;
  • создает вакуум на коже, что помогает клеткам интенсивнее питаться кислородом;
  • стягивает, но не пересушивает;
  • лицо обретает здоровый оттенок, кожа начинает сиять;
  • идеально подходит для жирной кожи;
  • обладает омолаживающим эффектом, благодаря коллагену.

Свойства каждой «пленки» варьируются в зависимости от цели. Производители используют состав пленки как основу, в которую добавляют всевозможные питательные вещества. Если раньше в магазинах можно было найти только два вида: коллагеновую и очищающую с углем, то сегодня это спектр по уходу за кожей в домашних условиях:

  • омолаживающая;
  • очищающая;
  • от черных точек и прыщей;
  • отбеливающая (для тех, кто страдает веснушками);
  • для разных возрастных категорий;
  • для мужчин! (не каждый мужчина будет уделять время на уход за внешностью, но именно пленка им нравится, наверное, интересен сам процесс);
  • для зоны декольте и т. д.

Астрономия и символическое использование

На нашем небосводе есть и созвездие, которое называется «Циркуль». Расположено оно в южном полушарии, совсем рядом с созвездием α-Центавра. Оно очень маленькое. Его невозможно наблюдать над территорией России. Греческая покровительница астрономии — богиня Урания, имеет символическое обозначение в виде глобуса и циркуля.

С тех пор, как появился циркуль, он стал символом справедливости. Как и квадрат, окружность означает пределы прямых линий. Сама по себе фигура круга с точкой в центре — это справедливость и источник жизни. Хорошо известные всем каменщики или масоны, взяли в свою эмблему два важных инженерных инструмента — наугольник и циркуль, совместив их изображения. Символизируют они землю и небо, а в : геометр или Верховное существо.

Китайцы применяют изображение циркуля, которое символизирует у них правильное поведение. Фо-хи, которого считали бессмертным, использовал в своей атрибутике циркуль, а его сестра — квадрат. А вместе они обозначают «инь» и «янь»: гармонию жизни.

С самых древних времен квадрат считался символом физического тела человека, а круг — его духовного состояния. Таким образом, круг, очерченный с помощью циркуля, — это символ совершенства души человека.

Материнство — это очень прекрасно! Но каждая женщина должна прежде всего помнить о той ответственности, которая ложится на ее плечи с рождением ребенка

Особое внимание стоит уделять здоровью и воспитанию малышей. Более подробную информацию можно узнать в социальной сети для мам

Сегодня магазины школьных принадлежностей предлагают широкий выбор фломастеров от поштучной продажи до наборов

Все они разделяются на два вида – маркеры и фломастеры. Маркеры продаются как поштучно, так и в наборах по 3 штуки. Они служат для выделения текста, рисуют толстую линию прозрачного вида и имеют плоский грифель. В свою очередь фломастеры могут быть как для пластиковых досок (для обучения и тренингов), так и для рисования. Есть модели фломастеров двух- и односторонние, а также наборы, куда входит бесцветный фломастер для изменения цвета

Сегодня магазины школьных принадлежностей предлагают широкий выбор фломастеров от поштучной продажи до наборов. Все они разделяются на два вида – маркеры и фломастеры. Маркеры продаются как поштучно, так и в наборах по 3 штуки. Они служат для выделения текста, рисуют толстую линию прозрачного вида и имеют плоский грифель. В свою очередь фломастеры могут быть как для пластиковых досок (для обучения и тренингов), так и для рисования. Есть модели фломастеров двух- и односторонние, а также наборы, куда входит бесцветный фломастер для изменения цвета.

При выборе фломастеров обратите внимание на качество чернил. Чернила на водной основе являются нетоксичными и не имеют запаха, легко смываются с рук и одежды

В то же время, чернила, имеющие резкий запах, могут быть опасными для здоровья взрослых и ребенка

В то же время, чернила, имеющие резкий запах, могут быть опасными для здоровья взрослых и ребенка.

Колпачок фломастера должен иметь отверстия, чтобы при случайном проглатывании ребёнок не мог задохнуться. Крышка фломастера должна быть надёжно закрепленной, фломастер не должен быть разборным во избежание попадания чернила в рот. Ищите на упаковке фломастеров надпись CE – это означает, что продукция имеет гигиенический сертификат, указывающий на соответствие изделия принятым в Европейском Союзе стандартам безопасности и качества.

Щуп и резьбомер

Щуп представляет собой стальную калиброванную пластинку или набор пластинок различной толщины. На каждой пластинке указана ее толщина в миллиметрах. Щупы служат для измерения зазоров между двумя деталями. При измерении больших зазоров применяют несколько пластинок, вместе взятых. При измерениях нельзя допускать резких перегибов щупа и больших усилий. Необходимо следить, чтобы на щупах не было грязи и металлической пыли, что нарушает точность измерения.

Резьбомер служит для проверки и определения числа ниток на 1 дюйм или шага резьбы (в миллиметрах) на болтах, гайках и других деталях. Он представляет собой набор стальных гребенок (резьбовых шаблонов) с профилем зуба, соответствующим профилю стандартной дюймовой или метрической резьбы. Число ниток на дюйм или шаг резьбы помечают на каждой гребенке. На корпусе дюймового резьбомера выбивают метку 55°, а метрического 60°. Для проверки резьбы на болте или в гайке необходимо последовательно прикладывать гребенки резьбомера до тех пор, пока не будет найдена гребенка, зубья которой точно совпадают с резьбой детали без просвета. Размеру этой гребенки и будет соответствовать измеряемая резьба.

Назначение и использование

Главная задача прибора – определение размеров деталей и частей различных предметов:

  • высоты;
  • длины;
  • ширины;
  • толщины;
  • диаметра

Нужно это в первую очередь для того, чтобы сравнить полученные значения с эталонными. Приспособление очень часто используют совместно со штангенциркулем и линейкой. Это необходимо для измерения:

  • наружных линейных размеров;
  • стенок сложных деталей с выступами;
  • интервалов;
  • перемычек;
  • ступеней.

Так же прибор применяется:

  • при разметке заготовок;
  • при грубом измерении диаметров различных деталей при черновом обтачивании на токарном станке.

Выполняя линейные измерения, следует развести ножки инструмента до нужного состояния. Затем они сводятся до того момента, пока не заденут стенки предмета, который нужно измерить. Далее, при помощи линейки необходимо определить расстояние между концами лапок прибора. При выполнении разметок длина раствора выставляется при помощи штангенциркуля или линейки.

Основные выводы

Штангенциркуль является наиболее популярным и распространённым измерительным средством благодаря простоте устройства, удобству пользования и быстроте получения результата измерения. При повреждении его элементов и их износе становится невозможно проводить точные измерения. На производстве штангенциркули подвергаются периодической поверке в центрах стандартизации и метрологии.

Качественные приборы изготавливают из нержавеющей стали. Для их удешевления всё чаще стали применять пластики и полимерные материалы. Но срок службы и точность таких устройств значительно уступает штангенциркулям из нержавейки. У меня в хозяйстве например есть штангенциркуль – ручка. Измерять им конечно можно, но точности никакой, т.к. нониусная шкала на нём чисто условная. Ко мне она попала как презент после посещения одной из презентаций.

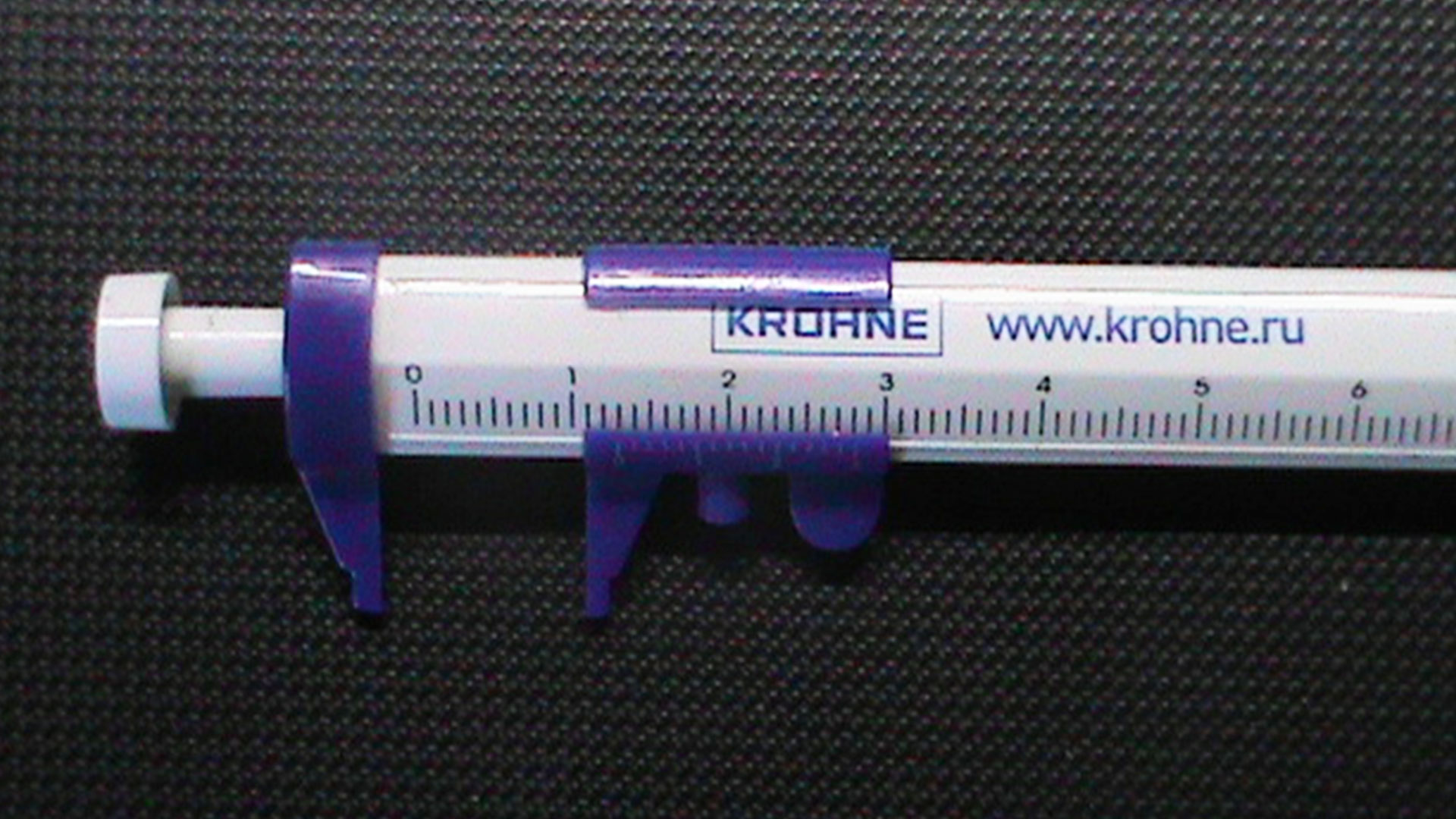

Штангенциркуль – ручка

Для того, чтобы штангенциркуль служил долго и был всегда готов к работе нужно придерживаться следующих рекомендаций:

  1. Хранить прибор в специальной упаковке в помещении с низкой влажностью и температурой выше + 5℃.
  2. Периодически смазывать сам штангенциркуль и скользящие поверхности машинным маслом, что предотвратит в дальнейшем образование коррозии и заедание рамки.
  3. Бережно относиться к штангенциркулю, не применять к нему механических воздействий. Любые вмятины, царапины могут вывести его из эксплуатации или значительно понизить точность.

Штангенциркули из металла, а также цифровые нужно держать вдали от влажных мест и уголков, в которых может образоваться конденсат. Температура при хранении инструмента не должна быть ниже + 5℃. Удары и царапины могут привести к деформациям, снижая точность измерений.

У домашнего мастера обязательно среди инструмента должен быть такой прибор для измерений. Поэтому как пользоваться штангенциркулем, как понимать показания после измерений это необходимое знание. У меня например таких два: один пластиковый (жёлтого цвета, показан на фото в статье выше), второй цифровой (тоже есть на фото). Цифровой я использовал при измерении износа тормозных колодок, что описано в статье “Замена тормозных колодок…”
