Статьи об измерительных инструментах

Виды измерительных инструментов

Уровень строительный представляет собой полую линейку с встроенной колбой с жидкостью и пузырьком воздуха, по перемещениям которого видно изменение положения линейки относительно земли. Он незаменим при выравнивании плоскостей пола, стен, потолка, а также при разметке.

Нивелир – оптический либо лазерный инструмент, создающий проекцию плоскостей в вертикали или горизонтали. Применяется не только в крупном строительстве, но и в бытовом ремонте, например при обшивке стен гипсокартоном или при выравнивании потолка.

Угломер – прибор из соединенных линеек, измеряющий угол между ними.

Теодолит выглядит как своеобразная увеличительная труба со шкалой, которая показывает угол в градусах, также применяется при строительстве.

Дальномер лазерный – современный аналог старой проверенной рулетке. Функция у него та же самая – измерение расстояния, осуществляется она путем проекции луча, длина которого до отражающего объекта фиксируется прибором.

Наиболее выгодное свойство такого измерителя – дальность до 250 метров и отсутствие необходимости в помощнике, который будет держать ленту.

Склерометр. Измеряет не габариты, а плотность. Его импульсное воздействие позволяет определить прочность железобетонной конструкции путем измерения прибором дальности отскока измерительного бойка от материала.

Курвиметр – некое колесо, закрепленное на рукояти, при его проходе по земле фиксируется расстояние, записываемое электроникой. Пригодится при ландшафтных и дорожных работах.

Чтобы лучше составить впечатление о внешних отличиях таких устройств, можно посмотреть фото измерительного прибора.

Мерительный инструмент

В зависимости от назначения в процессе производства средства измерения и контроля линейных и угловых величин подразделяются на группы.

  1. Калибры гладкие (резьбовые скобы, кольца, пробки, нутромеры, штихмасы, калибры для высот, глубин, отверстий) — для контроля гладких валов и отверстий, высот, глубин, уступов и длин.
  2. Калибры резьбовые (резьбовые скобы, кольца и пробки) — для контроля наружной и внутренней резьб.
  3. Калибры комплексные и профильные (калибры шлицевые, пазовые и шпоночные, калибры для конусов, углов) — для контроля форм и положения поверхностей деталей, узлов и изделий.
  4. Меры и поверочный инструмент (меры длины концевые, меры угловые, щупы, линейки, угольники, образцы чистоты поверхности) — для проверки прямолинейности, плоскостности, параллельности, угловых величин у изделий и чистоты поверхности изделий.
  5. Приборы и инструмент нониусный (штангенциркули, глубиномеры, рейсмусы, микрометры, микрометрические штихмасы и глубиномеры, угломеры, уровни) — для контроля и измерения линейных, диаметральных наружных и внутренних размеров, угловых размеров, элементов резьбы и зубчатых зацеплений.
  6. Приборы и инструмент механические (микрометры и скобы рычажно-чувствительные, индикаторы, миниметры) — для контроля и измерений линейных, диаметральных наружных и внутренних размеров, угловых размеров, элементов формы, положения, резьбы и зубчатых зацеплений.
  7. Оптико-механические, электронные, лазерные измерительные средства.

Ошибки измерений

Даже если пользоваться самым дорогим измерительным инструментом, нельзя исключить возможность ошибки. Основными причинами, приводящими к неточностям измерений, являются неумение пользоваться инструментом, использование поврежденного инструмента (в том числе и со сбитой нулевой отметкой на шкале), загрязнение рабочих поверхностей инструмента и самого измеряемого предмета, измерение нагретой или охлажденной детали

Поэтому очень важно хранить измерительные инструменты в защитных футлярах, своевременно удалять с них загрязнения, проверять соответствие исходной отметки на шкале нулевому значению. Стандартной температурой, при которой проводятся замеры деталей (особенно металлических), принято считать +20°С. Еще одним способом снижения погрешности является проведение ряда замеров одного параметра и вычисление среднего арифметического значения

Такая практика широко применяется при использовании недорогих инструментов, она же не помешает и при измерении профессиональными моделями, погрешность которых крайне мала

Еще одним способом снижения погрешности является проведение ряда замеров одного параметра и вычисление среднего арифметического значения. Такая практика широко применяется при использовании недорогих инструментов, она же не помешает и при измерении профессиональными моделями, погрешность которых крайне мала.

Классификация измерительных инструментов

При проведении работ, связанных с изготовлением различных деталей, ремонтных и строительных работ и пр. применяют контрольно-измерительные инструменты. Предприятия, занимающиеся производством этой продукции, выпускают множество видов измерительного инструмента – ручной, универсальный, цифровой и пр.

К ручному измерительному инструменту относят такие, как — линейки, рулетки, угольники, штангенинструмент, микрометрический и пр. Большая часть ручного инструмента относится к универсальному измерительному инструменту. Такие изделия можно применять при проведении замеров большей части деталей и узлов.

Ручные измерительные инструменты

Для выполнения точных замеров применяют инструмент с установленным на нем лазером. Такие изделия применяют в строительстве – это уровни, дальномеры, и другие изделия, предназначенные для выполнения разметки фронта работ или проведения геодезических исследований. Лазерный измерительный инструмент отличается простотой в эксплуатации, точностью снятых показаний. Большая часть такого инструмента может передать полученные данные для дальнейшей обработки в компьютер.

Строительный измерительный инструмент нашел свое применение на строительной площадке. Он отличается простотой в эксплуатации, ручной, не отличается высокой точностью. В то же время на стройплощадке применяют инструмент, использующий лазерный луч. Это позволяет выполнять замеры с точностью до долей миллиметра.

Измерительный и разметочный инструмент применяют перед началом работ. С его помощью производят разметку заготовок, обрисовывают контуры будущей детали и только после этого приступают к ее изготовлению. В плотницких и столярных работах применяют следующие инструменты – складной метр, рулетку, уровень, в том числе и гидравлический. Кроме этого, используют и такие, как рейсмус, циркули, угольники разных размеров. Существуют и такие приборы, как ерунок или малка. Для работы с металлом применяют другие приборы, например, штангенрейсмас или штангенциркуль с разметочными губками. Для работы с металлом целесообразно использовать и так называемые слесарные линейки, изготавливаемые из качественной нержавеющей стали и имеющие цену деления от 1 до 0,5 мм. Кроме этого, в производстве применяют лекала, их используют для разметки сложных дуговых линий.

Механический измерительный инструмент можно подразделить на пять классов:

  • бесшкальный;
  • штангенинструмент;
  • головки;
  • зубчато-рычажный;
  • микрометрический.

К первому классу относят линейки – поверочные и лекальные.  С их помощью проверяют прямолинейность поверхности. Она может быть выполнена на просвет, или для этого используют щупы.Для контроля просвета поверочную линейку укладывают на контролируемую поверхность, например, на станочные направляющие. К мерительным устройствам этого класса относят поверочные плиты, концевые меры длины и многие другие.

Поверочная плита

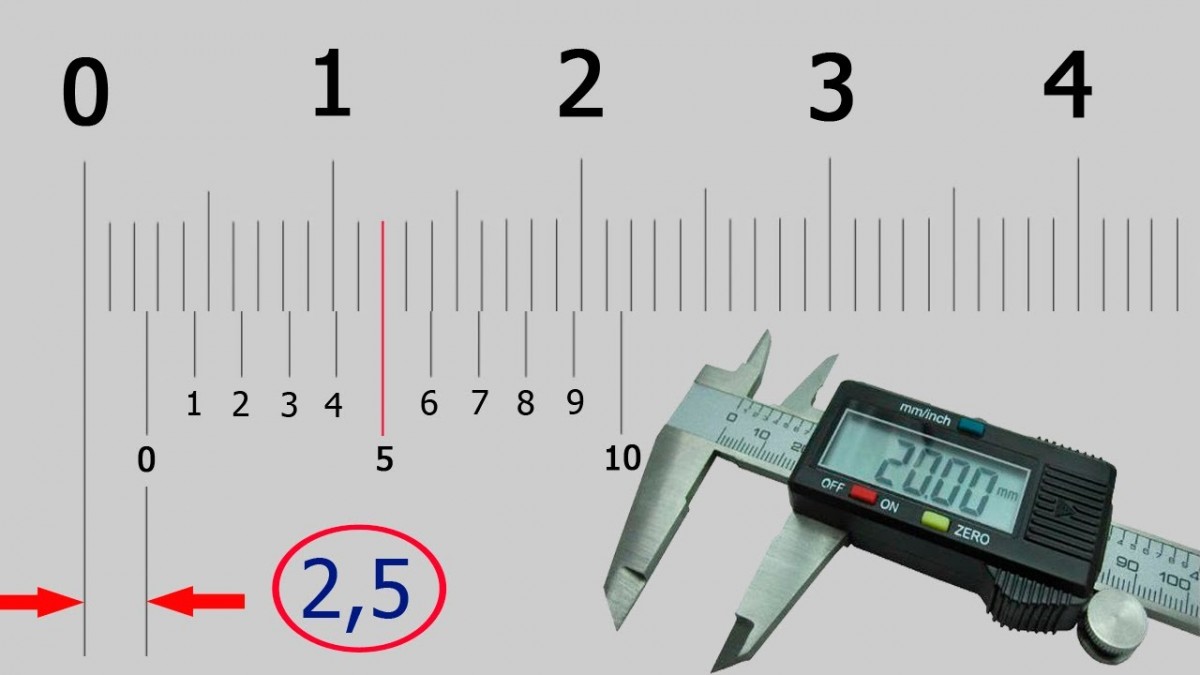

Штангенинструмент состоит из двух контрольных поверхностей, между которыми и выставляют размер. Одна поверхность является частью штанги, на второй подвижной или закреплена контрольная линейка, на которую нанесены размерные риски. Они могут иметь разную цену деления в зависимости от точности инструмента.Инструмент этого класса применяют для замера внешних и внутренних размеров – штангенциркули, для выполнения замеров глубины паза. С помощью инструмента этого типа контролируют размеры зуба в шестерне.

Измерительными головками называют устройства, которые преобразуют перемещения мерительного наконечника в движение стрелки на круговой размеченной шкале. Эти устройства применяют, например, для выполнения замеров биения детали, зажатой в патрон токарного станка. Для удобства работы с такой головкой, на заводском сленге ее называют «часы», применяют стойки или штативы. Измерительные головки разделяют на:

  • пружинные;
  • рычажно – зубчатые;
  • рычажные.

Измерительные головки

У микрометрического инструмента главным элементов является шпиндель, на поверхность которого нанесена особо точная резьба. Этот инструмент способен проводить замеры с точностью до 0,01 мм. Микрометрический инструмент устанавливают в скобы,приспособления и пр. представители этого класса инструмента — микрометры, микрометрические нутро- и глубиномеры пр.

Уход за геодезическими приборами

Качество проведения геодезических работ напрямую зависит от точности измерительных приборов. Именно по этой причине следует строго соблюдать правила использования и хранение геодезических приборов. Исправный прибор позволяет получать максимально точные измерения и такой прибор должен быть в полной комплектации, без повреждений и трещин

Важное значение также имеет целостность оптических приспособлений, и отсутствие на них царапин, трещин, каких-либо пятен или прочих повреждений. Транспортируют геодезические приборы строго в фабричных футлярах, которые обеспечивают неподвижность прибора во время транспортировки

Правила транспортировке не допускают ставить футляры или ящики на бок или каким – либо другим способом.

В процессе эксплуатации геодезических приборов следует учитывать некоторые особенности:

  • следует избегать солнечных лучей, а потому нивелиры и дальномеры рекомендуется во время работы защищать при помощи зонта;
  • во время дождя геодезические приборы следует так же защищать при помощи специальных чехлов;
  • приборы, после того как они будут вынуты из ящика, сразу устанавливают на штатив и закрепляют, а углубление в почву производят без усилия, толчков или ударов, методом плавного нажима умеренной силы;
  • все трущиеся части геодезических приборов рекомендуется периодически обрабатывать специальным маслом;
  • при работе линзы приборов не разрешается трогать пальцами;
  • протирать линзы допускается только кусочком абсолютно чистой и белой ткани и т.д.

Хранят приборы исключительно в оригинальных футлярах производителя. Если вы выносите нивелир или другой прибор из теплого помещения на холод, то использовать прибор специалисты рекомендуют только после того, как он час простоит на холоде не распакованным, в футляре для хранения. Аналогичные правила эксплуатации стоит соблюдать и в обратной ситуации, когда вы заносите инструменты с холода в теплое помещение.

Эксплуатация инструментов

Осуществляется на основании ГСИ – Государственной Системы Измерений, обеспечивающей единство метрологических приемов и решающей сразу две важные задачи:

  • централизованный контроль над поверками, утверждение допустимых средств, лицензирование в области изготовления и ремонта;
  • курирование практического использования передовых методик, ввода эталонных значений и других сопутствующих вопросов.

Сама ГСИ является частью структуры Росстандарта, потому именно в региональных подразделениях федерального агентства стоит решать все вопросы, касающиеся аттестации.

Важной задачей любого предприятия, эксплуатирующего механические или цифровые устройства, является поддержание этих приборов в исправном состоянии, а для этого их необходимо регулярно поверять, отдавая на экспертизу в лаборатории

Классификация устройств

В разных сферах применяется своя классификация устройств, предназначенных для измерения физических величин.

Приборы могут делиться по таким критериям:

  1. Способ преобразования: прямое действие, сравнение, смешанное преобразование.
  2. По способу выдачи информации делятся на показывающие и регистрирующие.
  3. Вид выходной информации может быть представлен как аналоговым, так и цифровым сигналом.

Регистрирующие устройства делятся на самопишущие и печатающие разновидности. Наиболее прогрессивным вариантом являются самопишущие аппараты, поскольку у них выше точность предоставления информации и шире возможности для измерения заданных ранее параметров.

Микрометр

Мерительный инструмент этого типа предназначается для того, чтобы производить достаточно точные измерения малых линейных размеров. Максимальный предел измерений современных микрометров достигает 600 миллиметров, а точность – 0,01 миллиметра.


Микрометр

Микрометры (как, впрочем, и все микрометрические инструменты) оборудованы специальными отсчетными узлами, устроенными на основе винтовой пары, имеющей шаг резьбы 0,5 миллиметра. С ее помощью осуществляется преобразование продольного перемещения мерительного винта в перемещения окружные, совершаемые шкалой барабана. Именно на основании угла его поворота и определяется значение измеряемого размера.


Микрометрический глубиномер

Ручной строительный инструмент

Рулетка. Главным инструментом, без которого не может обойтись ни один строитель – это рулетка. Рулетка – подобие линейки, выполненное в виде металлической ленты с делениями, равными 1 мм. Лента сматывается в корпус, который может изготавливаться либо из пластика, либо из металла. Лента может иметь различную ширину и длину.

Безусловно, рулетка является универсальной, требующейся для произведения измерительных работ в любых сферах деятельности.

Технические характеристики рулетки

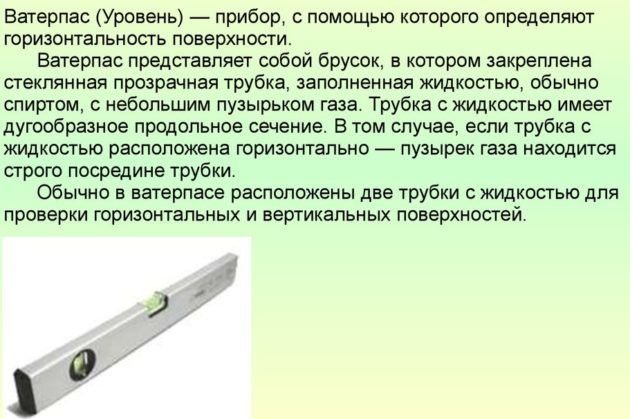

Ватерпас (уровень). С помощью этого устройства определяют ровность горизонтальной и вертикальной поверхностей. Длина уровня может варьироваться от 0,3 м до 2,5 м. Корпус уровня изготавливается из любого легкого материала, например, пластика, и снабжается несколькими окошками.

Через окошки видна стеклянная трубка, частично заполненная специальной жидкостью. Именно эта жидкость и позволяет определять ровность и уровень уклона поверхности.

Отвес. Это самый простой, но незаменимый измерительный инструмент, которым пользуется каждый строитель. Отвес представляет веревку (шпагат), на конце которого привязан металлический конусообразный груз. Его используют в тех случаях, когда необходимо контролировать вертикальность выполнения работ, например, при кирпичной кладке.

Угольник и малка. Угольник изготавливают из дерева или металла и используют для выведения прямых углов. Малка изготавливается из тех же материалов. Ее конструкция состоит из обоймы и линейки, скрепленных между собой шарниром. Если угольник может применяться в любой сфере строительства, малку чаще всего используют при монтаже стропил.

Магнитный угольник

Специальные устройства

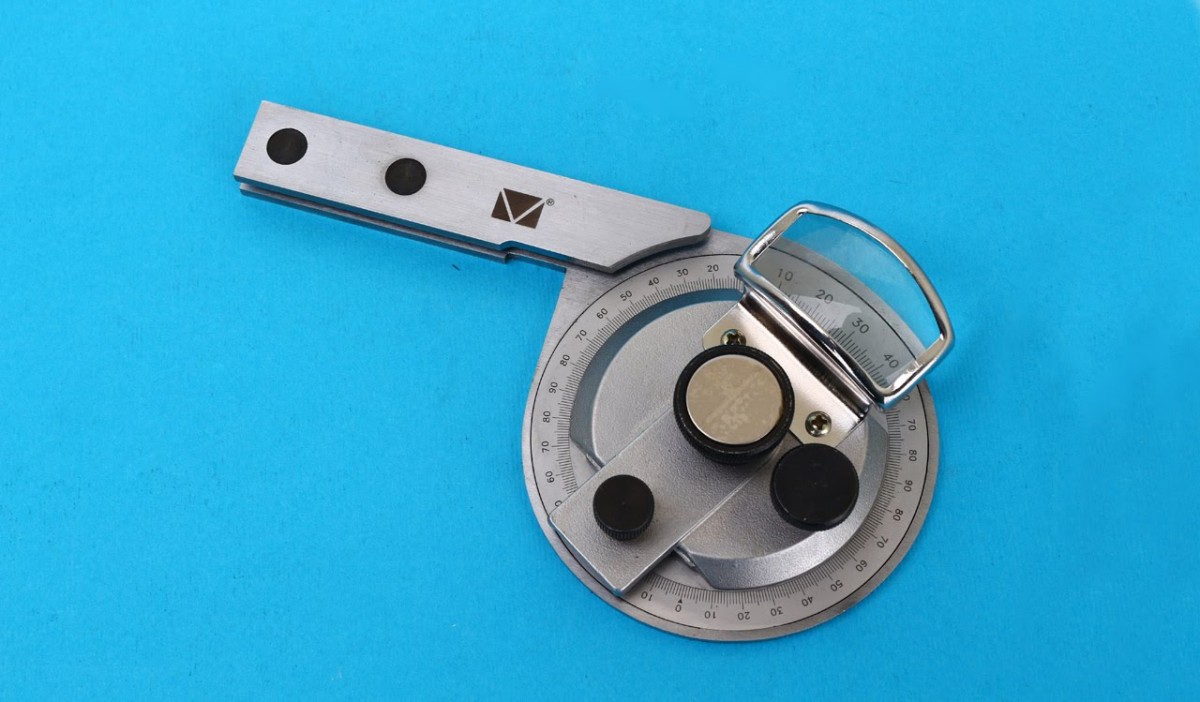

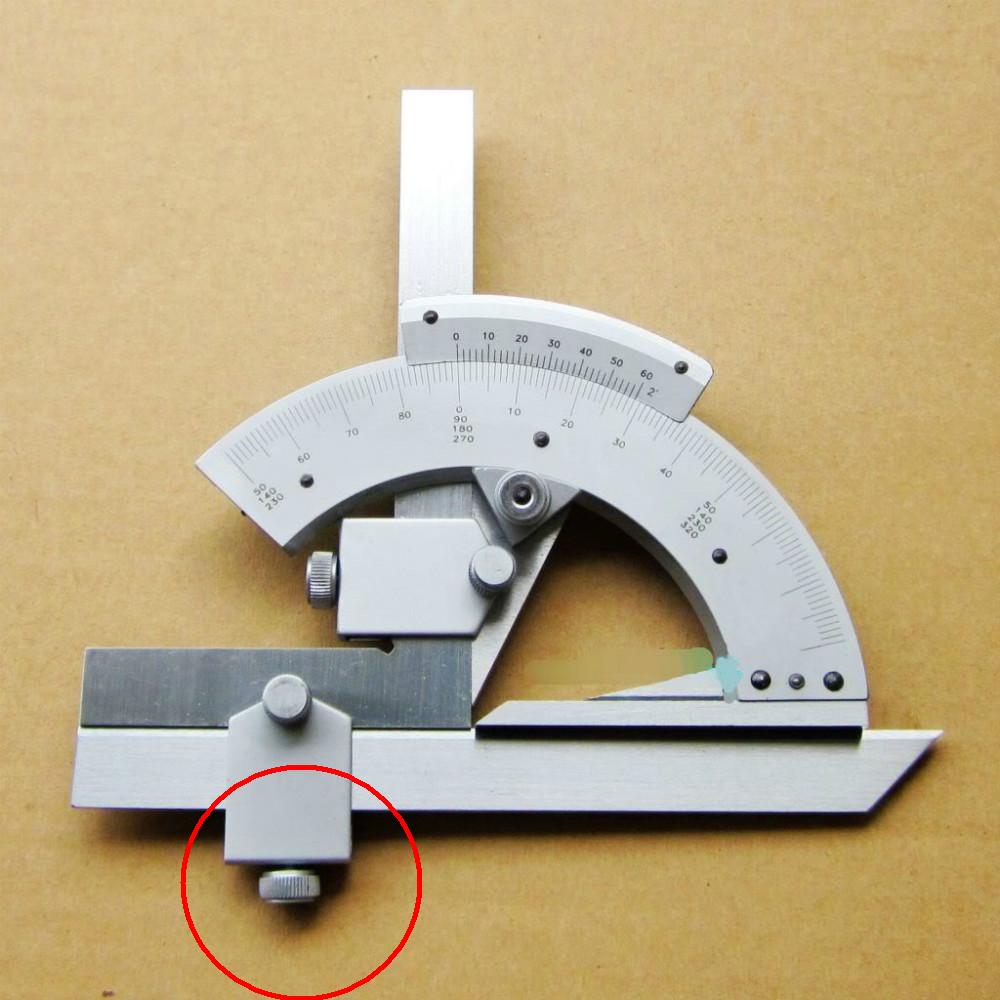

Существует такое известное устройство для измерения под названием угломер.

Его предназначение заключается в измерении углов деталей, а конструкция состоит из следующих элементов:

  • непосредственно устройство имеет полудиск с нанесенной измерительной шкалой;
  • линейка обладает собственным передвижным сектором, где нанесена шкала нониуса;
  • закрепление передвижного сектора линейки осуществляется стопорным винтом.

Процесс измерения таким прибором простой. Деталь прикладывается одной из граней к линейке. Сдвинуть ее надо таким образом, чтобы образовался равномерный и достаточный просвет между гранями и линейками. Затем сектор закрепляется винтом. Снимаются показатели сначала с линейки, а затем с нониуса.

Контрольно-измерительные устройства нашли довольно широкое применение в различных сферах производства, домашнего быта, слесарного дела и строительных работ. Они различаются как по сфере применения, так и по возможности измерения.

Все приборы могут подразделяться по способу преобразования, выдачи информации и виду выходной информации, предназначения и другим критериям. Имея хорошую классификацию, можно отыскать конкретный инструмент для определенных задач и операций.

Но главная цель у них состоит в измерении показаний, их записи и контроле технологических процессов производства. Рекомендуются использовать точные измерительные устройства, однако, устройство становится гораздо сложнее. Это потребует учета большого количества факторов и измерений параметров, чтобы вывести на экран точные показания.

Дополнительные устройства

Чтобы определить шаг резьбы, специалисты советуют использовать набор резьбомеров. Предварительно потребуется подобрать профиль гребенки к углу профиля резьбы. При необходимости дополнительно замеривают наружный диаметр изделия. Для этого используют штангенциркуль. Если полученные данные совпадают, тогда число ниток либо шаг определены правильно. Чтобы произвести точные измерения, применяют инструментальный микроскоп.

Для проведения сверхточных измерений рекомендуется использовать рулетку. Лазерный измерительный инструмент обладает следующими преимуществами:

  • функциональность (расчет площади помещения, наличие встроенного калькулятора, память измерений);
  • надежность;
  • ремонт;
  • высокая точность измерения (1,5-2 мм);
  • измерение большого расстояния (до 200 м).

Лазерная рулетка укомплектовывается оптическим либо цифровым визиром, уровнем и уклономером. Для проведения измерительных работ специалисты рекомендуют применять только исправные устройства. При необходимости контролер измерительных приборов и специального инструмента произведет калибровку и проверит технологическое оснащение средств измерения. Специалисты выделяют следующие методы поверки инструментов для разметки:

  • без применения средств сравнения;
  • сличение используемого агрегата с образцовым аналогом при помощи компаратора;
  • прямое и косвенное измерение.

Первичная поверка проводится после производства и ремонта устройства.

Каждый эксплуатируемый инструмент проходит периодическую поверку.

Для подтверждения пригодности средства проводится внеочередная поверка.

При необходимости производится ремонт измерительного инструмента. Для контроля средства измерения на предмет его пригодности к использованию в мировой практике применяют калибровку. В специальной лаборатории проводится калибровка измерительных приборов с целью определения и подтверждения их характеристик и функций. Полученный результат удостоверяют соответствующим знаком (его наносят на измерительный прибор) либо сертификатом и записью в эксплуатационной документации.

Для давления и тока

Каждому еще со школы или университета знакомы такие названия измерительных приборов, как барометры и амперметры. Первые предназначены для того, чтобы измерять атмосферное давление. Встречаются жидкостные и механические барометры.

Жидкостные разновидности считаются профессиональными из-за сложности конструкции и особенностей работы с ними. Метеостанции применяют барометры, заполненные внутри ртутью. Они наиболее точные и надежные, позволяют работать при перепадах температур и иных обстоятельствах. Механические конструкции проще, но постепенно их вытесняют цифровые аналоги.

Амперметры используются для измерения электрического тока в амперах. Шкала амперметра может градуироваться как в стандартных амперах, так и микро- , милли- и килоамперах. Лучше всего такие приборы подключать последовательно. В таком случае снижается сопротивление, а точность снимаемых показателей возрастает.

Слесарные инструменты

Достаточно часто можно встретить измерительные слесарные инструменты. Наиболее важная характеристика — точность измерений. За счет того, что слесарные инструменты механические, удается добиться точности до 0,005 или 0,1 мм.

Если погрешность измерений превысит допустимый порог, то произойдет нарушение технологии работы инструмента. Тогда потребуется переточка некачественной детали или замена целого узла в устройстве

Поэтому для слесаря важно при подгонке вала под втулку использовать не линейку, а инструменты с большей точностью измерений

Наиболее популярным инструментом с высокой точностью измерений является штангенциркуль. Но и он не сможет дать гарантии точного результата с первого измерения. Опытные рабочие делают несколько измерений, которые затем преобразуют в некоторое среднее значение.

Встречаются операции, требующие максимальной точности. Таких много в микромашинах и отдельных деталях устройств крупного размера. Тогда следует воспользоваться микрометром. С его помощью можно измерять с точностью до сотых долей миллиметров. Распространенное заблуждение о том, что он позволяет измерять микроны, является не совсем верным. Да и при проведении стандартных домашних работ такая точность может не пригодиться, поскольку достаточно действующих значений точности и погрешности.

Выбор средств измерений и их применение

Выбор средств измерений при проверке точности деталей – один из важнейших этапов разработки технологических процессов технического контроля.

Основные принципы выбора средств измерений заключаются в следующем: точность средства измерений должна быть достаточно высокой по сравнению с заданной точностью выполнения измеряемого размера, а трудоемкость измерений и их стоимость должны быть возможно более низкими, обеспечивающими наиболее высокие производительность труда и экономичность.

Недостаточная точность измерений приводит к тому, что часть годной продукции бракуют (ошибка первого рода); в то же время по той же причине другую часть фактически негодной продукции принимают как годную (ошибка второго рода).

Излишняя точность измерений, как правило, бывает связана с чрезмерным повышением трудоемкости и стоимости контроля качества продукции, а следовательно, ведет к удорожанию ее производства.

При выборе измерительных средств и методов контроля изделий учитывают

  • допустимую погрешность измерительного прибора–инструмента;
  • цену деления шкалы;
  • порог чувствительности;
  • пределы измерения, массу, габаритные размеры, рабочую нагрузку и др.

Определяющим фактором является допускаемая погрешность измерительного средства, что вытекает из стандартизованного определения действительного размера как и размера, получаемого в результате измерения с допустимой погрешностью.

Самый простой способ выбора средств измерений основан на том, что точность средства измерений должна быть в несколько раз выше точности изготовления измеряемой детали. При контроле точности технологических процессов измерением точности размеров деталей рекомендуется применять средства измерений с ценой деления не более 1/6 допуска на изготовление.

Значение допустимой погрешности измерения зависит от допуска, который связан с номинальным размером и с квалитетом точности размера контролируемого изделия. Расчетные значения допустимой погрешности измерения в мкм приводятся в стандартных таблицах.

Рекомендуется, чтобы величины допустимых погрешностей измерения для квалитетов 2–9 составляли до 30%, для квалитета 10 и грубее – до 20% допуска на изготовление изделия.

Это интересно: Инструмент для художественной резьбы по дереву

Столярный измерительный инструмент

В данную группу оборудования входят:

  • Метр складной. Изготавливают из нержавейки или дерева.
  • Треугольник. Существуют две модификации. Первая с углами 90 – 60 – 30 градусов, вторая 90 – 45 – 45.
  • Кронциркуль. Применяется, когда необходимо разметить заготовку из древесины.
  • Нутромер. Им размечают пазы и отверстия, а также вымеряют их размеры.
  • Угломер. Это линейка, соединённая с дугой, на которую нанесена шкала.
  • Рейсмус. Незаменим при нанесении на деталь параллельных линий. Кроме этого, им пользуются, когда необходимо измерить и разметить заготовку сложной формы.

Набор инструментов любого мастера не буде полон без измерительного оборудования, поскольку без подобных устройств невозможно добиться качественного результата

Поэтому важность правил эксплуатации измерительных приборов сложно переоценить. Их должен знать каждый специалист.

Любой инструмент нуждается в систематическом проведении поверочных мероприятий. Отдельные приспособления требуют калибровки.

Всю необходимую информацию можно найти в паспорте на изделие. Таким образом, к измерителям следует относиться бережно – в этом случае качество производимых измерений и длительное время службы вам гарантировано.

Режущий и измерительный инструмент

Режущий инструмент для токарной обработки При работе на токарных станках применяют различные режущие инструменты: резцы, сверла, зенкеры, развертки, метчики, плашки, фасонный инструмент и др.

Токарные резцы являются наиболее распространенным инструментом, они применяются для обработки плоскостей, цилиндрических и фасонных.

Токарные резцы классифицируют: по материалу режущей части, характеру операций, форме лезвия, направлению движения, конструкции.

По материалу рабочей части различают стальные резцы (с лезвиями из углеродистой, легированной или быстрорежущей стали), твердосплавные, керамические, алмазные, эльборовые. Резцы из углеродистой и легированной стали в настоящее время практически не применяют.

В зависимости от характера выполняемых операций резцы бывают черновые и чистовые. Геометрические параметры режущей части этих резцов таковы, что они приспособлены к работе с большой и малой площадью сечения срезаемого слоя.

По форме и расположению лезвия относительно стержня, резцы подразделяют на прямые , отогнутые , изогнутые и оттянутые. У оттянутых резцов ширина лезвия обычно меньше ширины крепежной части. Лезвие может располагаться симметрично по отношению к оси державки резца или быть смещено вправо или влево.

По направлению движения подачи резцы разделяют на правые и левые. У правых резцов главная режущая кромка находится со стороны большого пальца правой руки, если наложить ее на резец сверху. В рабочем движении такие резцы перемещаются справа налево (от задней бабки к передней). У левых резцов при аналогичном наложении левой руки главная режущая кромка также находится со стороны большого пальца. Такие резцы в движении подачи перемещаются слева направо.

По виду обработки разделяются — на проходные, подрезные, отрезные, прорезные, расточные, фасонные, резьбонарезные и др.

— наружное обтачивание проходным отогнутым резцом,

— наружное обтачивание прямым проходным резцом,

— обтачивание с подрезанием уступа под прямым углом,

— обтачивание радиусной галтели,

нарезание резьбы наружной, внутренней и специальной

Измерительный инструмент и приборы для точных измерений

К инструментам и приборам для точных измерений

относятся штангенциркули одно- или двухсторонние, эталонные и угловые плитки, микрометры для наружных измерений, нутромеры микрометрические, глубиномеры микрометрические, индикаторы, профилометры, проекторы, измерительные микроскопы, измерительные машины, а также разного вида пневматические и электрические приборы и вспомогательные устройства.

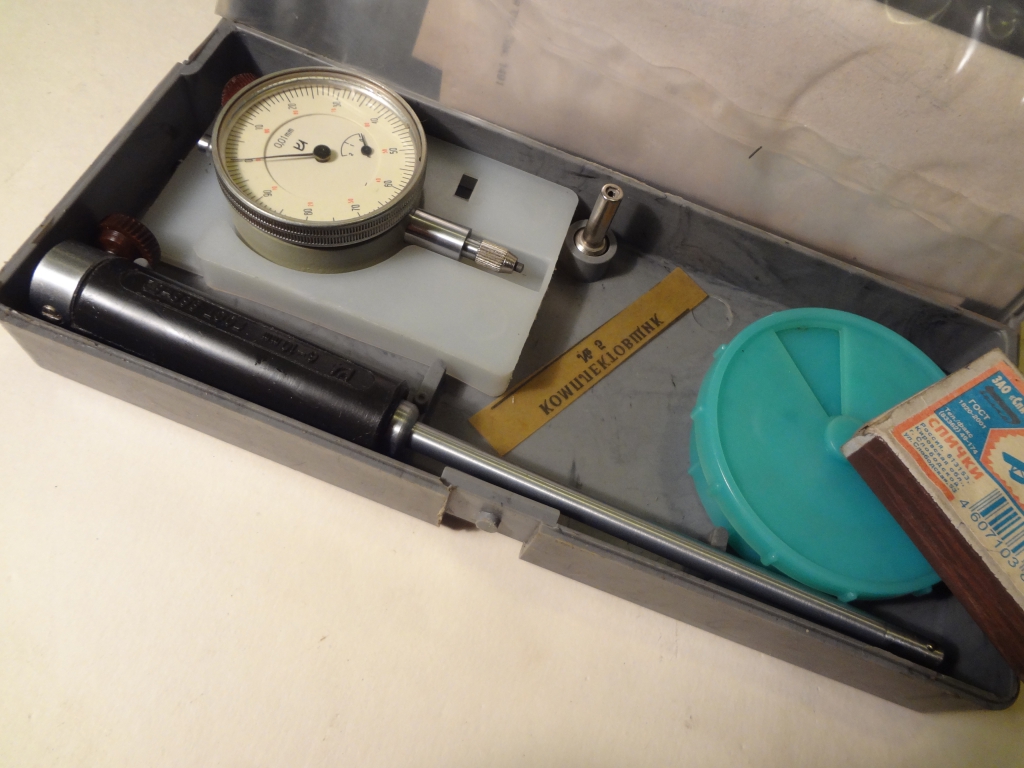

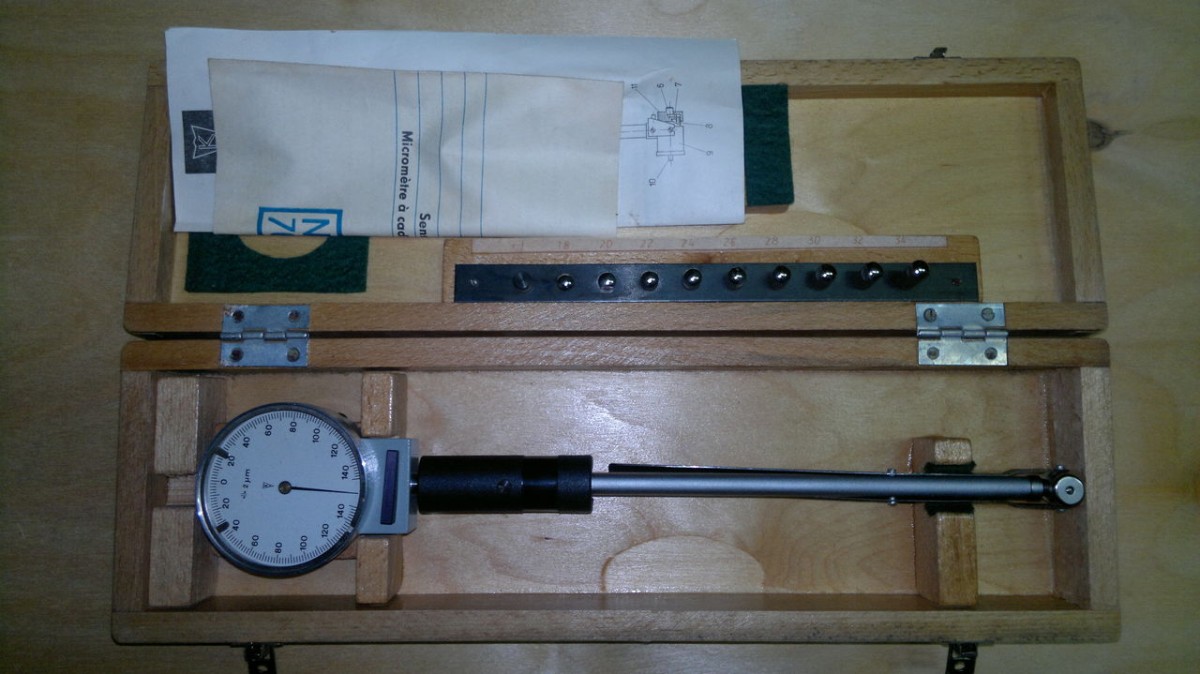

Измерительные индикаторы

предназначены для сравнительных измерений путем определения отклонений от заданного размера. В сочетании с соответствующими приспособлениями индикаторы могут применяться для непосредственных измерений.

Измерительные индикаторы, являющиеся механическими стрелочными приборами, широко применяются для измерения диаметров, длин, для проверки геометрической формы, соосности, овальности, прямолинейности, плоскостности и т. д. Кроме того, индикаторы часто используются как составная часть приборов и приспособлений для автоматического контроля и сортировки. Цена деления шкалы индикатора обычно 0,01 мм, в ряде случаев — 0,002 мм. Разновидностью измерительных индикаторов являются миниметры и микрокаторы.

Как измеряется диаметр трубы, если она смонтирована

Если труба смонтирована и торец недоступен для обмера, то штангенциркуль прикладывают к боковой поверхности в самом широком её месте. Это возможно сделать лишь в том случае, если длина ножек превышает половину диаметра трубы.

Если трубопровод по каким-либо причинам недоступен для измерений, то контроль диаметра труб проводят способом копирования. Для этого линейку или предмет с известными геометрическими размерами (например, коробок) прикладывают к трубе и фотографируют этот участок. Далее все измерения и вычисления осуществляют по фотографии. Для этого определяют видимую толщину трубы в миллиметрах и переводят полученные данные в реальный размер, учитывая масштаб съёмки.

Контроль размерных параметров труб на производстве

Все поступающие на строительство или на производство трубы должны быть снабжены сертификатом.

В нём указывают:

  • номинальные размеры изделий,
  • нормативную документацию, согласно которой они были изготовлены,
  • номер партии,
  • марку материала,
  • результаты проведенных испытаний и прочие необходимые сведения.

На конце трубы на расстоянии 500 мм от торца должна быть нанесена маркировка. В маркировке указывают: наименование предприятия-производителя, номер плавки, номинальные размеры изделия, номер трубы и дата её изготовления.

Перед началом использования коммуникаций на стройках и в производстве их в обязательном порядке подвергают входному контролю с измерением их геометрических параметров. Длину  измеряют рулеткой или проволокой.

Наружныйдиаметртрубной продукциина производствевычисляют по немного усложнённой формуле. Длину окружности трубы делят на число π, и из полученного результата вычитают удвоенную толщину измерительной ленты и 0,2 мм – допуск на прилегание.

Допустимые отклонения наружного диаметра от заявленного для труб диаметром менее 200 мм равны 1,5 мм. Для обмера изделий большого диаметра используется ультразвуковая трубная измерительная установка.

Для измерения толщины стенки на производстве используют штангенциркуль с делениями шкалы – 0,01 мм. Минусовой допуск не должен превышать 5% от номинальной толщины изделия.

Допустимая дефектность труб

Кривизна поступающих труб не должна превышать 1,5 мм на метр длины. Общая кривизна не должна быть более 0,15% от её длины.

Овальность трубы определяется отношением разности наибольшего и наименьшего диаметров  к номинальному диаметру, овальность для труб:

  •  с толщиной стенки менее 20 мм должна составлять не более 1%,
  •  с толщиной стенки более 20 мм – не более 0,8%.

Для решения вопроса, как измерить овальность трубы, проводят обмер диаметра торцевой части индикаторной скобой или нутромером. Измерения осуществляют в двух взаимно перпендикулярных плоскостях. Определение размерных параметров коммуникаций – мероприятие не сложное и вполне осуществимое собственными силами.
