Монтажный блок. Увеличиваем возможности подъёмных механизмов

Работа и конструкция ленточного гриндера

Принцип работы гриндера несложен. Имеется группа роликов, через которые пропущена шлифовальная лента требуемой зернистости. Если привести во вращение ведущий ролик, насаженный на выходной вал электродвигателя, то автоматически начнут вращаться и остальные. Регулируя относительное расположение ведомых роликов, можно шлифовать поверхности, имеющие дефекты различной глубины. Для компенсации вероятного растяжения ленты (при её длительной эксплуатации) предусматривается механизм натяжения одного из роликов (как правило, того, который в кинематической цепи станка находится где-то между ведущим и ведомым).

В конструкцию ленточного гриндера входит столик, на котором должно закрепляется обрабатываемое изделие. Лучше, если такой столик будет иметь возможность поворачиваться вдоль одной из осей на угол до 90º: тогда возможно шлифование двух взаимно перпендикулярных плоскостей с одной установки детали. В качестве средства безопасности на раме станка есть смысл предусмотреть откидное защитное стекло из прозрачного акрила – тогда нет опасений, что чешуйка сошлифованной краски или окалины попадёт в глаз оператору. Естественно, потребуются органы управления, которые размещаются в станине или на раме станка. Переносные исполнения снабжаются прочной стойкой, на основании которой имеются крепёжные отверстия, при помощи которых гриндер можно закрепить на верстаке.

Попробуем абстрагироваться от изящества дизайна и цвета, и взглянем на конструкцию трезво. Сразу бросается в глаза визуальная неустойчивость станка: вылет консольно расположенных роликов намного больше, чем опорная поверхность под станиной. Кроме того, отсутствие столика не позволяет обрабатывать сравнительно массивные поверхности, которые длительно держать навесу просто неудобно. Увеличенная длина ленты (и сопутствующие этому механические потери на трение) становится причиной применения в приводе двигателя повышенной мощности, а, следовательно, и энергоёмкости. Узел натяжения изящен и прост в наладке, а в комплекте к станку имеются сменные шлифовальные насадки, позволяющие шлифовать даже внутренние поверхности – но стоит ли за это выкладывать более 100 тыс. руб.?

Виды грузоподъёмных машин

Все виды грузоподъемных машин и механизмов классифицируют по нескольким признакам:

  • назначение (транспортировка, подъём, разгрузка/погрузка);
  • степень подвижности (самоходные, статичные, передвижные);
  • типу материалов (сыпучие, пеллетированные, штучные, жидкие);
  • уровень автоматизации;
  • характер движения (непрерывное, периодическое).

Кроме того, выпускаются агрегаты, отличающиеся по принципу работы: ручные и электрические устройства, агрегаты с пневмоприводом.

Домкраты

Одно из основных преимуществ применения домкрата в качестве грузоподъёмного приспособления – точность позиционирования поднимаемых конструкций независимо от их геометрии, габаритов и веса. Выпускаются механические, гидравлические, электрические, пневматические модели с широким диапазоном характеристик.

При их выборе за основу принимается грузоподъёмность (для винтовых домкратов её максимум составляет 1 т, для гидравлических – 100 т) и высота подъёма (ход штока). Также предлагаются специализированные модели. Чаще всего они используются на СТО для опрокидывания машин на один бок, подставки, применяемые во время ремонта для страховки других удерживающих приспособлений.

Лебедочные грузоподъемные механизмы

К грузоподъемным машинам относят лебёдочные механизмы. Они применяются в строительстве, сервисном обслуживании, на производстве для перемещения конструкций в горизонтальном или вертикальном направлении. Выпускаются модели, оснащённые приводом разного типа:

  • червячные (они отличаются большим передаточным числом);
  • цепные, отличающиеся высокой эффективностью;
  • барабанные электроустройства с коммутационной аппаратурой с номинальным напряжением 220 или 380 В;
  • рычажные, которые выделяются минимальными размерами и весом.

Основные критерии при выборе – тяговое усилие, канатоёмкость барабана, скорость движения троса, возможности регулировки рабочих параметров, вес изделия, грузоподъёмность.

Тали

Предлагается большой выбор модификаций талей с широким диапазоном характеристик. Это позволяет подобрать технику, учитывая особенности будущей эксплуатации. Отличительные особенности этого вида агрегатов – высокая надёжность, сравнительно высокие показатели скорости и высоты перемещения, грузоподъёмности. Тали часто применяют как вспомогательное устройство в комплексе с крановой техникой любого типа.

Для обеспечения высокой производительности, если важна скорость выполнения операций, речь идёт о конструкциях с большим весом выбирают электрические модели. При возможных перебоях в электроснабжении, на площадках с невысокой интенсивностью работы преобладают ручные тали. Также стоит учитывать при покупке необходимость перемещения механизма: есть стационарные и передвижные агрегаты.

Тельферы

Эффективной заменой крановой технике при погрузочно-разгрузочных работах становятся тельферы. Выпускаются следующие типы таких устройств: цепные и канатные. Грузоподъёмность агрегатов составляет до 25 т при высоте подъёма до 70 м. Управление может быть ручным или дистанционным (с помощью пульта ДУ).

Комплектация кареткой повышает функциональность модели за счёт возможности перемещения тельфера по территории цеха или строительной площадки. При необходимости обеспечения повышенной скорости движения каната или цепи технику оснащают частотным преобразователем.

Блоки и полиспасты

Блоки широко применяются в качестве самостоятельного или вспомогательного агрегата для подъёма конструкций. Они выпускаются в одно- и многороликовом исполнении. По назначению блоки делят на отводные и грузовые. Первые применяют для изменения направления движения троса, вторые – для перемещения по прямой.

Полиспасты – составная часть подъёмных агрегатов, которая представляет собой систему соединённых канатами блоков. Разделяют скоростные и силовые устройства (выбор зависит от поставленных задач). В рамках одной грузоподъёмной установки может использовать одновременно несколько полиспастов. Такое решение более эффективно и позволяет снизить нагрузку на каждый из них за счёт равномерного распределения усилий.

4 Веревка и ее роль в работе полиспаста

Необходимо помнить так же и о трении веревки, так как ветви ее могут перекручиваться между собой, а ролики от высоких нагрузок могут собираться и зажимать веревку. Дабы этого не случалось, следует разнести блоки по отношению друг к другу, к примеру, можно между ними применять монтажную плату. Необходимо также покупать только статические канаты, не растягивающиеся, так как динамические дают серьёзный провал в силе. Для сбора механизма может применяться как отдельная, так и грузовая веревка, присоединенная к грузу независимо от устройства подъема.

Плюсы применения индивидуальной веревки заключается в том, что вы можете быстро собрать или подготовить заблаговременно грузоподъемную конструкцию. Вы также можете применять всю ее длину, это также делает легче проход узлов. Из минусов можно вспомнить то, что отсутствует возможность автоматической фиксации поднимаемого груза. Плюсы грузовой веревки в том, что вероятна автофиксация поднимаемого объекта, и Отсутствует необходимость в индивидуальной веревке. Из недостатков главное то, что во время работы тяжело идти узлы, а еще доводится тратить грузовую веревку на сам механизм.

Побеседуем об обратном ходе, который неизбежен, так как он может появиться при прихватывании веревки, либо же в момент снятия груза, или при остановке на отдых. Чтобы обратного хода не появилось, нужно применять блоки, которые пропускают веревку исключительно в одну сторону. При этом организовываем конструкцию так, что блокирующий ролик фиксируется первым от поднимаемого объекта. За счёт этого, мы не только избегаем обратного хода, но еще позволяем зафиксировать груз на определенный период времени разгрузки либо же просто перестановки блоков.

Если вы применяете отдельную веревку, то блокирующий ролик фиксируется заключительным от поднимаемого груза, при этом фиксирующий ролик должен владеть большой эффективностью.

Лебедка с монтажно-тяговым механизмом (МТМ)

Лебедка с МТМ не имеет барабана. Трос пропускается через весь ее корпус, и оба его конца выходят наружу. Внутри же находятся специальные кулачки, которые передвигают трос и создают необходимое усилие при раскачивании рычажной рукоятки.

Такая штука интересна своей универсальностью. Зацепив крюком корпус лебедки за какую-либо стационарную конструкцию, с помощью такого устройства можно перемещать грузы волоком по горизонтальной или наклонной плоскости Для подъема тяжестей лебедку с МТМ крепят к балке. А еще устройство подходит для проведения демонтажных работ (например, сноса конструкций) или даже выкорчевывания пней. Недостаток лебедок МТМ — повышенная чувствительность к абразивному износу, потому загрязнение механизма приводит к его быстрому выходу из строя.

Монтажные блоки серии БМ

Серия БМ рассчитана на нагрузки 500…5000 кг, и может использоваться в ручных, либо приводных грузоподъёмных механизмах. Выбор диаметра троса выполняется по номинальному значению радиуса перегиба, в соответствии с данными следующей таблицы:

Типоразмер монтажного блокаБМ-0,5БМ-1БМ-1,6БМ-3,2БМ-5
Номинальная грузоподъёмность, кг5001000160032005000
Рекомендуемый диаметр троса/ каната, мм3,5…4,84,5…5,69,0…11,011.0…14,014,0…18,0
Диаметр шкива наружный/внутренний, мм85/65140/120165/130195/165260/205

Блоки типа БМ могут изготавливаться с одним или двумя шкивами, грузоподъёмность каждого из шкивов в этом случае уменьшается в 2 раза. Блоки серии БМ с большей грузоподъёмностью изготавливаются по спецзаказам.

Рассматриваемые виды блоков монтажных с крюком могут применяться также и в качестве элемента любого грузотранспортного приспособления на базе полиспаста.

Поскольку эффективность применения монтажных блоков часто оценивается по фактическому отклонению троса от средней плоскости шкива, то перед выбором производят оценку ожидаемого угла отклонения γ. Используют формулу:

tgγ = 2tgβ×k×dk /Dш, где:

β – фактическое значение угла блока;

k – коэффициент жёсткости каната или троса: для текстильных канатов k = 1,7…2,0, для стальных k = 1,35…1,7;

dk – диаметр троса, мм;

Dш = (Dшв+Dшн)/2 – диаметр блока по средней линии, где Dшв – внутренний диаметр шкива, Dшн — наружный диаметр шкива.

Полученные значения сравнивают с рекомендуемыми (см. таблицу):

Значение k                                       Dш/dk , не более
1215182022252730
2,00,1330,1070,0900,0800,0730,0640,0590,053
1,70,1130,0910,0760,0680,0620,0540,0500,045

Если фактическое значение угла – больше расчётного, то предварительно принятый по тоннажу блок использовать нельзя.

Применяя блок монтажный с крюком в стеснённых условиях, допускается превышать фактические значения tgγ на 10%, если механизм используется в тяжёлом режиме работы, на 20% — при среднем, и на 30% — при лёгком.

Безопасная эксплуатация рассмотренных приспособлений допускается лишь при условии регулярной смазки подшипниковых узлов, и при периодическом внешнем осмотре целостности всех элементов блока.

https://www.youtube.com/watch?v=J4svsnKykJ0

Талреп вилка-вилка din 1478

Ленточный гриндер. Шлифовальный станок ножедела

Виды бруса

По форме изделие можно разделить на 2 типа: обычный и профилированный. Обычный – это простой брус прямоугольной формы, на профилированном же есть специальные вырезы и пазы, обеспечивающие простоту сборки конструкций и дополнительную теплоизоляцию помещения. По структуре изделия делятся на цельные и клееные. Цельный брус состоит из цельного массива дерева, а клееный – из нескольких элементов, склеенных между собой.

При изготовлении клееного изделия применяются предварительно отобранные ламели определенных параметров. Ламели изготавливают по специальной технологии из древесины, с исключением всех изъянов. После проведения определенных манипуляций ламели склеивают двухсоставным древесным клеем при определенных условиях. Все эти манипуляции позволяют получить изделия максимально точных размеров и с определенными характеристиками.

Как правило, укладка венцов из бруса – дело непростое. Но при желании, необходимых знаниях и достаточных ресурсах можно все сделать и своими руками. Для начала необходимо определиться с размерами дома и размещением комнат, нарисовать план и рассчитать все затраты. При строительстве сруба возможны варианты: «с остатком» и «без остатка». Необходимо сразу определиться с подходящим вариантом и выбрать тип материала: профилированный или обычный.

В первую очередь нужно возвести фундамент дома согласно предварительному плану. Укладка бруса для дома начинается с первого венца. Укладка бруса на фундамент начинается с покрытия места соприкосновения материалом, который обеспечит должную гидроизоляцию. Первый венец наиболее сильно подвержен влиянию губительных факторов, поэтому специалисты советуют подбирать изделие для него из наиболее твердого материала (желательно дуб или лиственница). Для надежности и дополнительной устойчивости необходимо закрепить первый венец на фундаменте.

Способы крепления венца на фундаменте:

  • Предварительно вставить в фундамент арматуру и на нее надевать брус, как показано на фото;
  • После установки просверлить отверстия и закрепить венец анкером;
  • После установки в просверленные отверстия забить нагель.

Еще один острый вопрос – это выбор варианта укладки бруса в углы. Не будем вдаваться в изысканные и сложные методы. Рассмотрим самые распространенные и заслуживающие доверия.

Способы укладки бруса в углы с остатком:

  • «в полдерева»;
  • «в курдюк»;
  • «в охряп».

Укладка без остатка:

  • на коренном шипе;
  • на вставном шипе;
  • «в лапу».

Все способы укладки имеют свои достоинства и недостатки. Одни не всегда дают ожидаемый результат, но просты в сборке, другие дают отличные показатели, но смущает сложность исполнения. Подробнее рассмотреть все методы можно на видео.

Все элементы скрепляются между собой деревянными нагелями, которые вставляют в просверленные отверстия. Укладка профилированного бруса даст возможность добиться максимально точной и быстрой сборки конструкции.

Как на эффективность работы влияет веревка

Избежать зажатия и перекручивания веревки можно, если использовать дополнительные приспособления, к примеру, монтажные платы, которые позволяют разнести ролики относительно друг друга. Категорически не рекомендуем применять в полиспастах растягивающиеся веревки, поскольку в сравнении с обычными статическими изделиями они очень серьезно проигрывают в эффективности. Собирая блок для подъема грузов, специалисты используют и грузовую, и отдельную веревки, которые прикрепляются к объекту независимо от подъемного приспособления.

Эксплуатация отдельных веревок дает некоторое преимущество. Суть заключается в том, что отдельная веревка предоставляет возможность предварительно или заранее собрать всю конструкцию. К тому же, можно существенно облегчить проход узлов, поскольку используется вся длина веревки. Единственный недостаток – это невозможность фиксировать груз в автоматическом режиме. Грузовые же веревки могут похвастаться именно такой особенностью, поэтому в случае возникновения необходимости в автофиксации груза воспользуйтесь именно грузовой веревкой.

Большое значение имеет обратный ход. Данный эффект является неизбежным, поскольку в момент снятия, а также при перехватывании веревки или остановке на отдых груз непременно двигается в обратную сторону. От качества используемых блоков, а также всего устройства в целом зависит то, насколько сильно груз уйдет обратно. Можно предотвратить возникновение данного явления, если приобрести специальные ролики, обеспечивающие пропуск веревки исключительно в одном направлении.

Расскажем немного о том, как правильно крепить грузовую веревку к подъемному механизму. Далеко не всегда даже самый предусмотрительный мастер обладает веревкой необходимой длины, которая требуется для крепления динамической части блока. Поэтому разработано несколько способов крепления механизма:

При помощи схватывающих узлов. Эти узлы завязываются в пять оборотов из репшнуров, сечение которых не превышает 8 мм. Использование подобных узлов является самым эффективным и, соответственно, распространенным. По словам специалистов, узлы являются очень прочными и надежными. Лишь нагрузка свыше 13 кН способна привести к сползанию такого узла

Важно то, что даже при сползании узел никоим образом не деформирует веревку, оставляя ее в целости и сохранности.
Применение зажимов общего назначения. Данные приспособления можно использовать даже в сложных климатических условиях, к примеру, на мокрых или обледенелых веревках

Нагрузка в 7 кН способна привести к сползанию зажима, что приводит к повреждению веревки, хотя и не очень сильному.
Персональные зажимы. Они применяются только при небольших работах, поскольку нагрузка свыше 4 кН приводит к сползанию зажима и последующему обрыву веревки.

Процесс изготовления

Для изготовления силовых деталей станка необходимо использовать листовой металл толщиной 10 мм. Чтобы нарисовать контуры таких деталей для их дальнейшей вырезки, можно ориентироваться на чертеж. Точно соблюдать размеры нет никакой необходимости, так как от них будут зависеть только габариты деталей, которые вы соберетесь обрабатывать на ленточном гриндере. Нарисовать контуры деталей на листе металла можно маркером, а для их вырезания использовать болгарку и электролобзик. Намного проще вырезать такие детали при помощи плазменного резака, но не у всех дома есть такое оборудование.

Основание, детали корпуса станка и двигатель перед сборкой

Чтобы основание вашего самодельного гриндера было более надежным, лучше использовать для его изготовления лист металла толщиной 12 мм. Для сборки основания гриндера можно использовать винтовые соединения, но тогда вам придется сверлить множество отверстий, которые значительно ослабят всю конструкцию. Намного проще и надежнее будет выполнить сборку основания вашего станка при помощи электросварки.

Много времени потребуют полукруглые пазы на деталях ленточного гриндера, обеспечивающих поворот платформы, на которой размещены ролики. Чтобы самому сделать такие пазы, необходимо будет повозиться с дрелью, шарошками и напильником, а также задействовать бормашинку. Можно значительно облегчить себе задачу, если доверить сделать такие пазы квалифицированному фрезеровщику.

Макет станка из пластика: благодаря поворотному узлу, гриндер может находиться как в вертикальном положении…

Для изготовления роликов вашего самодельного мини-станка лучше всего использовать титан или дюралюминий (Д16). Если же возможности найти болванки из этих материалов нет, то можно использовать и сталь, но тогда ролики необходимо максимально облегчить, выбрав металл из их внутренней части. Для изготовления роликов самодельного станка вам потребуется помощь квалифицированного токаря, только позаботьтесь о том, чтобы подготовить для него чертеж.

Самый большой ролик ленточного гриндера, который будет фиксироваться на валу электродвигателя, в любом случае необходимо будет сделать из стали, так как титановую болванку такого диаметра найти очень сложно, а дюралюминий может не выдержать значительных нагрузок. Для всего самодельного станка вам потребуется изготовить 4 ролика, размеры которых (диаметр) составляют: приводной ролик — 150 мм, натяжной — 100 мм, два маленьких — 70 мм. Если вы собираетесь сделать мини-станок, то диаметры роликов могут быть и меньше.

…так и в горизонтальном

Когда вы соберете свой самодельный станок с готовыми роликами, очень важно, чтобы они располагались строго по одной линии. В противном случае вы будете постоянно сталкиваться с соскакиванием ленты. Ширина роликов зависит от того, какого размера шлифовальную ленту вы собираетесь использовать на своем оборудовании

Когда вы будете делать чертеж для изготовления роликов, то обязательно учитывайте, что они должны иметь бочкообразную форму, это обеспечит надежное удержание шлифовальной ленты на них в процессе работы. Для того чтобы придать роликам такую форму, с каждого их края делается небольшой скос: 1–2 мм

Ширина роликов зависит от того, какого размера шлифовальную ленту вы собираетесь использовать на своем оборудовании. Когда вы будете делать чертеж для изготовления роликов, то обязательно учитывайте, что они должны иметь бочкообразную форму, это обеспечит надежное удержание шлифовальной ленты на них в процессе работы. Для того чтобы придать роликам такую форму, с каждого их края делается небольшой скос: 1–2 мм.

Готовые ролики вашего самодельного ленточного гриндера должны иметь гладкую поверхность, об этом необходимо сказать токарю, который будет их изготавливать. Подшипники, на которых они будут вращаться, должны быть только закрытого типа, в противном случае их быстро забьет пыль, образующаяся в процессе работы шлифовального станка. Чтобы ваше самодельное оборудование работало долго и без сбоев, необходимо выбирать для него подшипники, обладающие классом не ниже 6-го. Ролики шлифовального станка вращаются с высокой частотой, поэтому подшипники для них должны быть очень качественными.

Готовый гриндер в горизонтальном положении с дополнительным столиком

Виды лебедок для гаража

Существует несколько видов лебедок для гаража, которые отличаются по способу работы. Иногда лебедки используются не только для вертикального поднятия груза, их используют, также, для горизонтального перемещения. По технологии поднятия грузов тележки разделяются на электрические и ручные.

Ручная лебедка – простейший вид лебедок, в которой для поднятия грузов используется ручная сила. Сделать лебедку трещотку своими руками не получится, без специального механизма, хотя если постараться, то можно что угодно сделать. Такие лебедки используются в том случае, когда груз нужно поднять очень медленно или на небольшое расстояние. Электрическая лебедка не даст вам такую точность подъема, как ручная. Такая лебедка характеризуется своей простотой, надежностью и долговечностью. Если вы хотите, но не знаете, как сделать ручную лебедку своими руками, то мы, специально для вас, разместили простой чертеж ручной лебедки.Электрическая лебедка – такой вид лебедок используют для быстрого поднятия грузов на большую высоту. Такая лебедка полностью исключает применение физической силы человека. Управляется такая лебедка при помощи пульта с кнопками, который подключается непосредственно к электродвигателю лебедки или работает дистанционно.

В данной статье мы и поговорим про то, как сделать электрическую лебедку из стартера своими руками. Ручную лебедку сделать намного проще, но её использование не так эффективно, как от электрической. Подбираем все необходимые детали, изучаем инструкцию, и пробуем повторить все в своем гараже. В гараже обязательно должен быть источник энергии с 12 В. Потому, как использование автомобильного аккумулятора не обеспечит вас постоянной энергией. Его хватит на 2-3 минуты работы такой лебедки.

Зачем нужно реле РБ

Пояснение к рисунку ниже я сделал в двух формах: в виде рисунка с текстом, с необходимостью прокрутки, и собственно в виде текста. Пользуйтесь той формой, которую находите более удобной.

Реле РБ, 1РУ и 2РУ имеют тип РЭВ (возможно, РЭВ 812, но точно не знаю). Чем отличаются реле такого типа? Когда на его катушке появляется напряжение, контакты замыкаются или размыкаются сразу же, без задержки, как и у реле других типов. Когда же напряжение исчезает, контакты возвращаются в предыдущее (нормально замкнутое или разомкнутое) состояние с временнОй задержкой порядка 0.8 – 2,5 секунды, которая может регулироваться. То, что реле срабатывает с задержкой, можно определить по виду его контактов на схеме. Рассмотрим функцию реле РБ. На схеме видно, что реле РБ включается только при спуске. И только через цепочку из контактов. Разберём его работу в первом и втором режиме подъёма. Когда крановщик нажимает на ножную педаль, срабатывает сначала 1Т, через два последовательных контакта 1Т (смотри 9 шайбу контроллера) включатся 2В и 1В, через контакты 1В (6 шайба) включится Т, растормаживающий магнит отожмёт тормозные колодки, и, наконец, через цепочку Т, 1В, 2В (8 шайба) сработает РБ. Когда же крановщик отпустит педаль, растормаживающий магнит выключится сразу же, а контакторы 1В и 2В (9 шайба) выключатся позже, когда разомкнутся контакты РБ. Поскольку в этих режимах двигатель работает на торможение опускающегося груза, он гасит его инерцию. У груза получается меньший тормозной путь. Тормозные колодки изнашиваются не так сильно.

Теперь рассмотрим переход из третьего режима (работы двигателя на двух фазах) во второй режим. При этом переходе также магнит (посредством контакторов Т и 1Т) выключится сразу же, а двигатель посредством контакторов 1В и 2В кратковременно включится на три фазы в режим торможения противовключением, пока не разомкнутся контакты РБ.

Теперь рассмотрим цепь шайбы 6. Там тоже имеется контакт реле РБ. В чём его функция? Он подаёт питание на катушку контактора Т, включающего магнит, в режимах спуска, в которых не работает контактор 1В (а именно в третьем и четвёртом режиме спуска). РБ же в этих режимах включается, когда все небходимые для работы двигателя в данном режиме контакторы (2Н и 2В в третьем режиме, 1Н и 2Н в четвёртом режиме) включились.

Правила работы с грузоподъемными машинами и механизмами

К работе по подъему грузов допускаются агрегаты, у которых есть зарегистрированный допуск к эксплуатации. Документ оформляется на основании комплекса проведенных испытаний. Оператор должен иметь соответствующую техническую подготовку, пройти инструктаж

Особое внимание уделяется грамотной фиксации подвешенной конструкции, подъёмного навесного механизма

При отсутствии постоянного крепления контроль положения во время перемещения выполняется напрямую стропальщиком, оператором, грузчиком. Для слаженной работы каждого из специалистов в условиях действующей стройки или производства часто используются заранее оговоренные сигнальные жесты.

В отдельных случаях возникает необходимость в дополнительной защите подвешенного товара от возможных повреждений, механических воздействий (особенно часто такие ситуации происходят при работе с веществами, которые представляют повышенную химическую, врыво-, пожароопасность). При автоматизации техники алгоритм движения зависит от параметров и свойств материала, особенностей технологического процесса.

Техника безопасности

Стандартные требования безопасности в работе с грузоподъёмными механизмами вне зависимости от их конструктивных особенностей и сферы использования – допуск лиц старше 18 лет в спецодежде, средствах индивидуальной защиты после прохождения обучения, инструктажа, сдачи экзаменов на наличие необходимых для выполнения поставленных задач навыков. Также необходимо выполнить следующие действия:

  • проверить исправность узлов агрегата, приспособлений для захвата;
  • убедиться в том, что уровень освещения достаточен для работы;
  • использовать для обвязки стропы, которые соответствуют по своим параметрам весу перемещаемых конструкций;
  • транспортировку мелких товаров выполнять в контейнере;
  • не оставлять подвешенными конструкции на время перерыва;
  • не допускать поднятия конструкций, которые примёрзли к земле, забетонированы, засыпаны землёй;
  • выдерживать при подъёме минимум 0,5 м до самой высокой точки стационарных конструкций по траектории движения;
  • не допускать перемещения над людьми.

https://youtube.com/watch?v=ajxYWhGmuHA

После окончания выполнения запланированных работ крюк поднимают, выключают рубильник. Грузозахваты убирают в место, предназначенное для хранения. При выявлении любых неисправностей, о них сообщают сменщику или мастеру цеха.

Мини-кран из металлолома

Ещё один вариант подъёмного механизма из металла, «валяющегося под ногами», сделал участник портала с ником Петр_1.

По словам Петр_1, причина строительства крана — дом становится всё выше, а блоки и бетон всё тяжелее. Поэтому, произведя ревизию «ненужных вещей», пользователь изготовил полностью разборный кран грузоподъёмностью в 200 кг.

Думаю, мой кран может и больше поднять, но перегружать его я не стал. Кран разбирается на части весом 30-60 кг и спокойно перевозится в прицепе легкового автомобиля. На багажнике вожу стрелу. В статике испытал конструкцию весом в 400 кг. Обычно поднимаю груз весом до 150 кг. Мне для моих строительных нужд этого вполне достаточно.

Конструкция крана представляет собой сборную «солянку» из того, что было под рукой. Перечислим основные детали:

поворотный узел – ступица от грузовика;

стрела сделана из трубы диаметром 75 мм;

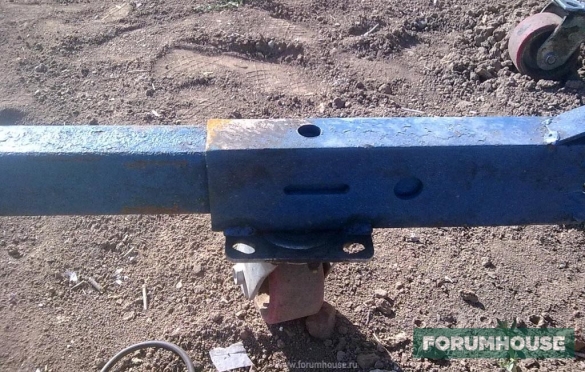

выносные опоры и основание- прямоугольная труба сечением 8х5 и 8.5х5.5 см;

основание башни – «200-й» швеллер;

червячные редукторы для стреловой и грузовой лебёдки.

трёхфазный электродвигатель с реверсом, мощностью 0.9 кВт, переделанный на питание от сети 220 В;

Кран получился мобильным, и его, опустив стрелу, можно переместить с места на место, перекатывая на колёсиках по утрамбованному грунту. Регулировка по уровню осуществляется при помощи винтовых опор.

Металл, редукторы и ролики куплены на вторчермете. Новые только трос и подшипники.

Вес крана без противовеса – около 250 кг. Себестоимость конструкции, с учётом покупки расходников — отрезных дисков для УШМ, электродов для сварочного инвертора и краски, – 4 тыс. руб.

Кран, + время на токарные работы, + подбора комплектующих и примерка узлов, я сделал за 3 рабочих дня. В дальнейшем, по окончании работ, полностью разберу его.

Условия для вывода формул

Упростим задачу получения формул для блоков. Будем считать блок идеальным.

Пусть для этого выполняются некоторые условия:

  1. считаем, блок невесомым, то есть, у него нет массы,
  2. считаем, что блок абсолютно жесткий, то есть, нет его деформации,
  3. при вращении блока трение отсутствует.

Пояснения к условиям

Эти три условия нужны для того, чтобы наши усилия затрачивались только на перемещение полезного груза, и не затрачивались на вращение блока. Груз мы прикрепляем к одному концу веревки, в то время, как тянем за другой ее конец.

Более строгим языком: условия должны выполняться, чтобы приложенная сила совершала лишь работу по перемещению полезного груза, а энергия на вращение блока не затрачивалась.

Честно говоря, в реальности ничего идеального не существует и все эти условия полностью соблюсти нельзя. Блоки изготавливают из прочных металлов, а они обладают массой. Трение можно только лишь уменьшить, но совсем избавиться от него не получится. Но, так как масса блока мала, по сравнению с поднимаемым грузом и трение значительно уменьшено, будем в этой статье считать блок идеальным.

Рассмотрим такие идеальные блоки.

Заключение

Реверсивные устройства плавного пуска/торможения БиСТАРТ-Р можно считать оптимальным решением среди софтстартеров для реализации функций плавного пуска, торможения и защиты на кранах и кран-балках.

При использовании на приводах передвижения для позиционирования груза успешно применяется передвижение короткими плавными импульсами. Благодаря плавному пуску и бесконтактной коммутации это не оказывает влияния на ресурс пускателя или электродвигателя.

В приводах подъема устройства БиСТАРТ-Р (специальные модификации БСТ-xxР/380-x0В) позволяют устранить ударные нагрузки на механизм за счет нарастания напряжения до 0.5 секунд, сохранив рекуперацию энергии в сеть при опускании груза и минимальное тепловыделение. С векторными частотными преобразователи с тормозными модулями и резисторами при использовании специальных преобразователей (например, Altivar 71), правильной настройке и компоновке схемы можно обеспечить плавное и медленное нарастание скорости при использовании. При этом габариты, стоимость решения и тепловыделение из-за отсутствия рекуперации будут в несколько раз выше, чем при замене реверсивного контактора на устройство БиСТАРТ-Р.

Преимуществами реверсивных устройств плавного пуска БиСТАРТ-Р перед частотными преобразователями можно считать:

  • Минимальные работы по модернизации (только замена реверсивного контактора);
  • Более простая и отказоустойчивая схема (выше перегрузка тиристоров, нет силовых конденсаторов, естественное охлаждение до 15 кВт);
  • Компактные размеры и в 5-6 раз ниже тепловыделение (для электродвигателя 5.5 кВт потери в преобразователе Altivar 312 составляют 292 Вт против 47 Вт у БСТ-12Р);
  • Отсутствие высокочастотных помех и необходимости использования ЭМС-фильтров, сетевых дросселей;
  • Сохранение рекуперации в сеть при опускании груза в приводах подъема;
  • Сохранение максимального пускового момента электродвигателя;
  • Отечественное производство, быстрое гарантийное и постгарантийное обслуживание.

12 летний опыт применения на кранах и кран-балках устройств БиСТАРТ-Р показал их высокую эффективность и надежность. Устройства надежно работают в уличных исполнениях кранов, в схемах с троллейным питанием, в тяжелых условиях. Большинство устройств покупают конечные потребители и устанавливают самостоятельно, а благодаря простым настройкам устройств лишь в редких случаях требуется консультация по телефону.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
