Установка петель

Итак, с видами и предназначением петель мы разобрались, теперь рассмотрим напоследок как правильно их установить. Эту процедуру можно условно разбить на несколько этапов:

Этапы установки

Подготовка инструментов

Для монтажа обычных карточных петель понадобится только электродрель и карандаш. Мебельные же шарниры установить гораздо сложней, поэтому необходимо подготовить следующие инструменты:

  • Электродрель;
  • Фрезер (если фрезера нет, можно использовать сверло типа перо);
  • Рулетка и карандаш;
  • Строительный уровень.

Подготовка мебели

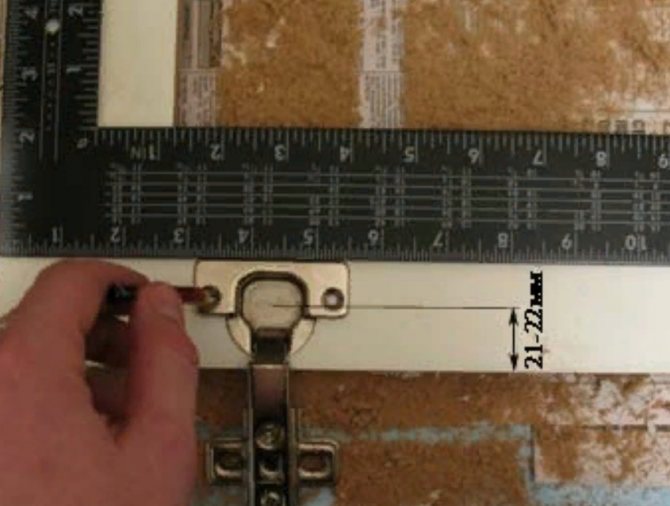

Подготовка мебели заключается в нанесении разметки. Чтобы ее выполнить, нужно приложить к мебели дверцу, выровнять ее по уровню, и затем приложить петлю. Положение последней следует обвести карандашом.


Работа начинается с нанесения разметки

Чтобы выполнить разметку, понадобится два человек. Один должен держать дверь с приложенным к ней уровнем, а второй — прикладывать петлю и выполнять разметку. Если же работу приходится выполнять в одиночку, положение шарнира следует отсчитать при помощи рулетки.

Надо сказать, что при установке мебельных шарниров предельная точность разметки не нужна, так как имеется возможность их регулировки практически во всех плоскостях.

Монтаж

Инструкция по монтажу навеса выглядит так:

ОписаниеДействия

Выполнение отверстия для чашки. При помощи фрезера или дрели с пером выполните отверстие для чашки.

Крепление механизма. Приложите шарнир в рабочее положение и просверлите отверстия для шурупов, чтобы в процессе их вкручивания мебель не треснула.

Регулировка:

  • Состыкуйте рычаг с ответной планкой, но не затягивайте болт полностью;
  • Выставьте дверь так, чтобы она легко закрывалась и открывалась, при этом не возникало больших щелей;
  • Зафиксируйте рычаг шарнира винтами.

Подобным образом выполняется установка деревянных дверок. Если же фасад стеклянный, для установки петли в нем должно быть выполнено специальное монтажное отверстие. Чтобы его выполнить, потребуется специальное оборудование. Поэтому лучше не пытайтесь просверлить отверстие самостоятельно, а обратитесь в любую местную фирму, занимающуюся изготовлением или ремонтом мебели.


Крепление шарнира к стеклу

Если монтажное отверстие имеется, крепежный элемент петли в него вставляется, и фиксируется ответным кольцом с внутренней стороны. Остальная работа выполняется по описанной выше схеме.

Разновидности

Различаются грузоподъемные устройства по многим признакам. С точки зрения конструкции можно выделить домкраты, тали, лебедки, тельферы и другие механизмы, которые, впрочем, имеют и немало общего. При этом отдельные приспособления могут быть механическими и электрическими. Первый вариант работает за счет гидравлики или ручного силового воздействия. Он менее удобен, но в большинстве случаев оказывается надежнее и эффективнее. Электрические агрегаты, как правило, позволяют управляться с грузами большей массы. Но главное их достоинство заключается в возможности автоматизированного управления. С помощью предустановленного пульта на тех же складах оператор может дистанционно направлять груз к месту назначения. Здесь же стоит отметить и различия в функционале. Существуют стационарные грузоподъемные механизмы и движимые, о которых уже говорилось выше. К стационарным устройствам можно отнести домкраты и классические лебедки. Обычно их используют только для подъема груза с возможностью его удержания. Подвижные механизмы предполагают и возможность транспортировки груза в разных направлениях. Теперь стоит ознакомиться с разными видами грузоподъемных механизмов подробнее.

Правила безопасной эксплуатации

Устройства, поднимающие только спальное место, являются менее мощными, чем механизмы, предназначенные для перемещения всей кровати. Именно с последними связано наибольшее количество травм. Эскплуатируя такие устройства, следует придерживаться следующих правил:

  • при опускании постели рекомендуется находиться сбоку от неё;
  • в поднятом положении шкаф-кровать должен дополнительно крепиться к стене. Это особенно актуально при использовании пружинных подъёмников;
  • газовые амортизаторы являются более надёжными. Удерживая шкаф-кровать в поднятом положении, их поршень максимально вытянут. Самопроизвольное сжатие полностью исключено. Даже если один газлифт выйдет из строя, кровать медленно опустится, удерживаемая вторым. Некоторые производители дополнительно комплектуют газовые амортизаторы фиксатором штока.

9. Как устроен рельсовый крановый путь?

Для башенных, козловых и других рельсовых кранов укладывают рельсовый путь на подготовленное земляное полотно с водоотводными канавками. Крановый путь () состоит из балластного слоя, деревянных или железобетонных шпал и рельсов. Рельсы прикрепляют к деревянным шпалам костылями или путевыми шурупами, а к железобетонным – болтами с гайками. В стыках рельсы соединяют накладками.

Рисунок 21 – Крановый путь: 1 – канавка; 2 – балластный слой; 3 – шпала; 4 – рельс; 5 – линейка; 6 – тупиковый упор; 7 – накладка; 8 – перемычка

На концах пути устанавливают тупиковые упоры, предотвращающие сход крана с рельсов. Перед тупиковыми упорами закрепляют выключающие линейки, предназначенные для автоматической остановки механизма передвижения крана.

Работа крана не допускается при следующих неисправностях крановых путей:

  • трещины и выколы рельс;
  • отсутствие, разрушение или неполный комплект крепёжных деталей;
  • излом, поперечные трещины, гниль в деревянных шпалах;
  • сплошные опоясывающие трещины, обнажения арматуры в железобетонных шпалах;
  • отсутствие или неисправность тупиковых упоров;
  • неисправное заземление кранового пути.

ПРОВЕРЯЕМ КОМПЛЕКТНОСТЬ ДОКУМЕНТОВ ПРИ ПОКУПКЕ

Как и любые другие механизмы, ГПМ неизбежно изнашиваются и выходят из строя. Это может привести к остановкам, повреждению оборудования, разрушениям конструкций, а иногда к травмам и даже гибели работников. Чтобы предотвратить материальный ущерб и несчастные случаи, необходимо правильно эксплуатировать технические устройства на всех этапах их жизненного цикла, начиная с момента приобретения.

Надзор за процессами проектирования, изготовления и монтажа подъемно-транспортного оборудования, грузоподъемных кранов осуществляет Росстандарт. Документы в области промышленной безопасности также ссылаются на документы стандартизации, в частности, технические регламенты.

На грузоподъемные краны и подъемно-транспортное оборудование распространяются требования Технического регламента «О безопасности машин и оборудования». В нем определены нормы проектирования, изготовления, составления проектной и эксплуатационной документации, приведен перечень стандартов, в результате применения которых на добровольной основе обеспечивается в том числе надлежащее качество продукции и требования к эксплуатации.

Предположим, что для установки в складском помещении мы решили приобрести мостовой кран грузоподъемностью до 5 т (рис. 1).

Какие документы нам нужны?

В ТР ТС 010/2011 приведен перечень стандартов, в результате применения которых на добровольной основе соблюдаются требования регламента. В этот перечень включен, в частности, ГОСТ 7890-93 «Краны мостовые однобалочные подвесные. Технические условия».

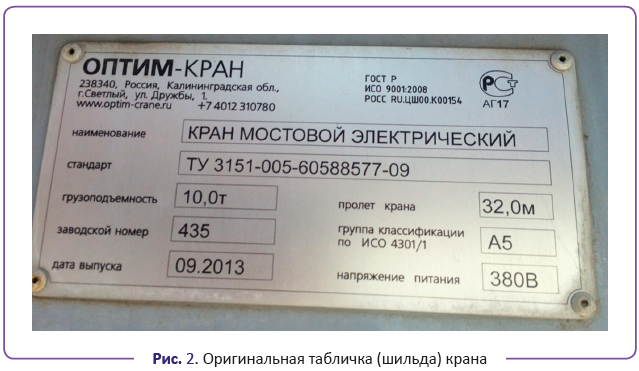

В соответствии с требованиями стандарта кран должен снабжаться паспортом, оформленным по ГОСТ 34022, и табличкой (в обиходе — шильдой, рис. 2) — по ГОСТ 12969, содержащей следующие данные:

  • наименование (товарный знак) предприятия-изготовителя;
  • наименование и (или) обозначение типа и индекса крана;
  • год и месяц изготовления;
  • заводской номер;
  • максимальная грузоподъемность;
  • обозначение стандарта или технических условий (при наличии).

Паспорт — это основной документ на грузоподъемное оборудование, содержащий полную информацию о нем (рис. 3). Этот документ хранится в течение всего срока службы крана, а в случае продажи оборудования переходит вместе с ним к новому владельцу.

Паспорт должен содержать:

  • идентификационные признаки, значения основных параметров и характеристик;
  • сведения о сертификации, изготовителе, сроке службы, гарантийных обязательствах;
  • сведения о приемке;
  • другую информацию, необходимую для эксплуатации устройства.

Помимо паспорта согласно ГОСТ 34022-2016 у организации на каждый грузоподъемный кран, в том числе мостовой, должны быть следующие документы:

  • комплектовочная ведомость;
  • паспорт тали;
  • руководство по монтажу и эксплуатации.

Руководство по эксплуатации должно содержать:

  • наименование изготовителя и (или) его товарный знак;
  • наименование и (или) обозначение устройства (тип, марка, модель (при наличии));
  • заводской номер, месяц и год изготовления;
  • сведения о конструкции, принципе действия, характеристиках (свойствах) устройства;
  • указания по монтажу или сборке, наладке или регулировке, техническому обслуживанию и ремонту устройства;
  • указания по использованию устройства и меры по обеспечению безопасности, которые необходимо соблюдать при эксплуатации устройства, включая ввод в эксплуатацию, применение по назначению, техническое обслуживание, периодическое диагностирование, испытания, условия транспортирования, упаковки, консервации и хранения, указания по ремонту;
  • назначенные показатели (срок хранения, срок службы и (или) ресурс) в зависимости от конструктивных особенностей, а также указания владельцу оборудования о действиях по истечении срока службы и (или) выработки назначенного ресурса;
  • перечень критических отказов, возможные ошибочные действия персонала, которые приводят к инциденту или аварии;
  • действия персонала в случае инцидента, критического отказа или аварии;
  • критерии предельных состояний;
  • указания по выводу из эксплуатации и утилизации, а также меры для предотвращения использования устройства не по назначению после достижения назначенных ресурса или срока службы;
  • сведения о квалификации обслуживающего персонала.

Если производитель использовал покупные комплектующие изделия для сборки крана, то руководства на них должны входить в руководство по эксплуатации или в комплект эксплуатационной документации.

Информация в руководстве по эксплуатации должна быть достаточной, чтобы разрабатывать программы обучения персонала, обслуживающего грузоподъемное устройство, а также планировать осмотры, обеспечивать техническое обслуживание и ремонт.

Грейфер

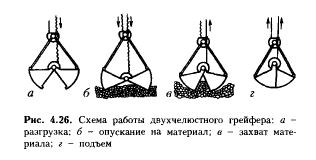

Грейфер – грузозахватное устройство с поворотными челюстями; используется как рабочий орган грузоподъемного крана, тали, экскаватора, погрузчика. Может быть двухчелюстным – для переработки (захвата и перемещения) сыпучих грузов (рис. 4.26) или многочелюстным – для кусковых и сыпучих грузов (камней, бревен и т.д.). Грейферы бывают одноканатные (на кранах с однобарабанной лебедкой), двух- и четырехканатные (на кранах с двухбарабанной лебедкой) и моторные (приводные). После захвата груза челюсти замыкаются подъемным канатом либо электро- или гидроприводом (в моторном грейфере). Обычная вместимость двух-челюстного грейфера 0,35-0,5 м3.

Техника безопасности

Требования правил безопасности указывают на необходимость применения средств индивидуальной защиты. Оператор, обслуживающий ручной механизм, должен иметь перчатки, монтажную каску и при необходимости маску

Отдельное внимание еще при подготовке к работам уделяется вспомогательным техническим средствам, которые обеспечивают безопасность. В инфраструктуре монорельсов, тельферов и других блочных систем предусматриваются тормоза и стопперы с ограничителями

В случае потери контроля над грузом или самим механизмом они автоматически останавливают работу и фиксируют груз в текущем положении. Также безопасность грузоподъемных механизмов и обслуживающего персонала обеспечивается правилами размещения оборудования с точки зрения удаленности от участков, представляющих потенциальную угрозу. Производить работы не рекомендуется рядом с электротехнической аппаратурой, открытыми инженерными трассами, опасными веществами и стройматериалами.

Грузоподъёмные машины (ГПМ). Устройство, безопасность

Грузоподъёмные машины (ГПМ) нужны для подъема грузов по вертикали или в смежных плоскостях. Участвуют в погрузочно-разгрузочных, складских, высотных работах разного масштаба. Являются подклассом подъемно-транспортных машин (ПТМ). Грузоподъемные машины, так же как и любая другая спецтехника, достаточно дороги в обслуживании и ремонте, поэтому правильная и безопасная эксплуатация сэкономят вам время и ресурсы.

Виды грузоподъемных машин (основные):

Кран;

Грузоподъемные краны используются только для грузов. Редко могут быть применены для высотных работ.

Подъемник;

Применяются вкупе со специализированной тарой. Клети, Кабины и т.д.

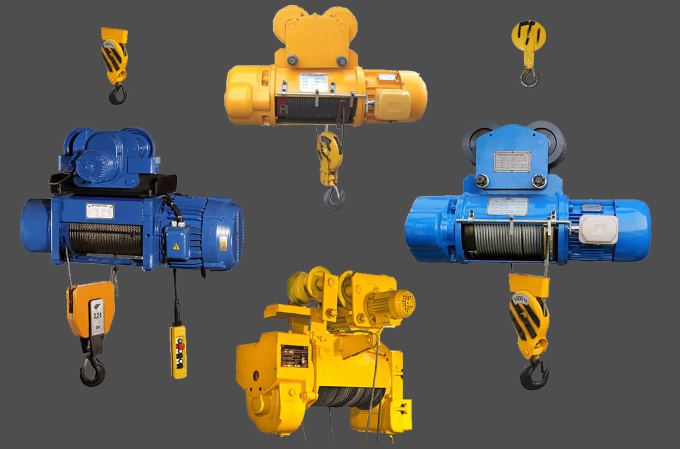

Тельфер;

Перемещаемые по рельсу или балке ГПМ. Используются в основном в цехах.

Безопасность грузоподъемных машин

В первую очередь стоит обратить внимание на саму машину

Машина не может быть допущена к работе если:

  • Отсутствует аттестованный персонал;
  • Неисправны механизмы машины;
  • Неисправны тормоза механизмов машины;
  • Неисправна конструкция машины;
  • Истек срок эксплуатации.

Работающие на грузоподъемных машинах должны быть обеспечены средствами индивидуальной защиты.

Стоит отдельно отметить квалификацию персонала непосредственно участвующих в работе (крановщики, стропальщики и т.д.) и лиц ответственных за исправное состояние ГПМ или безопасное проведение работ по перемещению грузов. Аттестация этих лиц достаточна важна. В противном случае Вы рискуете жизнями людей.
Лица осуществляющие данный вид деятельности должны быть:

  • Предельно собраны;
  • Уметь распознать проблему в эксплуатации;
  • Уметь и быть в состоянии оказать первую помощь.

Во вторую очередь стоит контролировать место проведения погрузочно-разгрузочных работ.

Не стоит начинать работу с ГПМ если:

  • Отсутствует достаточное освещение;
  • Отсутствуют сигнальные огни.

Устройство грузоподъемных машин

Устройство ГПМ сильно варьируется от подкласса и даже от конкретной модели.

Привод может быть:

  • Электрический;
  • Внутреннего сгорания.

Так же ГПМ могут быть оснащены механизмом самостоятельного или внешнего передвижения. На заводах и в горнодобывающей промышленности применяются не сколько циклические ГПМ, сколько машины непрерывного действия. Их особенностью является постоянная подача груза не нуждающегося в дополнительной сохранности и, как следствие, дополнительной тары.

Опциональные приспособления.

Всегда следите, чтобы все необходимые приспособления были в наличии в достаточном объеме. Служба снабжения должна точно знать расход дополнительных приспособлений и вовремя пополнять запасы расходных материалов.

Тема: Грузоподъемные машины

Подъемники

В эту классификацию грузоподъемных машин по назначению входят приспособления непрерывного или циклического действия, ориентированные на подъем грузов и людей в особенных устройствах, перемещающихся по жестким вертикальным направляющим элементам или рельсовым путям. Подъемники делятся на несколько категорий:

  • цепные варианты;
  • реечные версии;
  • плунжерные модели;
  • винтовые агрегаты.

Среди указанных аналогов, наиболее популярными стали канатные подъемники, которые подвешиваются на стальных канатах, работающих при помощи лебедочных барабанов или специальных шкивов. Устройства данного типа эксплуатируются в лифтах, шахтах, на стройках. Параметр грузоподъемности машин составляет 0,25-50 тонн, скорость подъема — 0,1-16 м/с. Рабочие элементы изготавливаются в виде клетки, скипа, кабины или тележки.

Для справки: клетьевые агрегаты ориентированы на перемещение людей и грузов в своеобразных клетках, транспортируемых по жестким направляющим элементам. Скип — самопогрузочная вагонетка, работающая на двухосных колесных парах с кузовом из листовой стали. В этих механизмах отличием является присутствие полной автоматизации погрузочно-разгрузочных манипуляций.

Основные характеристики оборудования

Выбор установки требует учёта особенностей её будущего применения, типа материалов и конструкций, с которыми она будет работать. К ключевым характеристикам грузоподъёмных машин относят следующие параметры.

  • Грузоподъёмность. Она показывает максимально допустимый вес, с которым техника сможет работать без перегрузок. При выборе рекомендуется изначально закладывать 15-процентный запас мощности агрегата, чтобы обеспечить большую надёжность и исключить вероятность возникновения ситуаций, связанных с повышенным износом привода механизмов.
  • Скорость перемещения, высота подъёма. Определяется исходя из особенностей технологического процесса и специфики выполняемых операций.
  • Вылет стрелы, пролёт для кранов. Эти параметры определяют расстояния, на которое возможно движение механизмов соответственно по отношению к оси вращения или между рельсами.
  • Доступные режимы работы. От них зависит продолжительность включения машин, коэффициент их использования.

Также принимают во внимание возможные ветровые нагрузки, если предполагается использование техники вне помещений. Этот параметр важен для того, чтобы исключить вероятность опрокидывания агрегата

Разновидности

При поднятии решетки постели с матрасом необходимо приложить некоторые усилия. Для упрощения процесса производители используют различные механизмы. К наиболее распространенным относят:

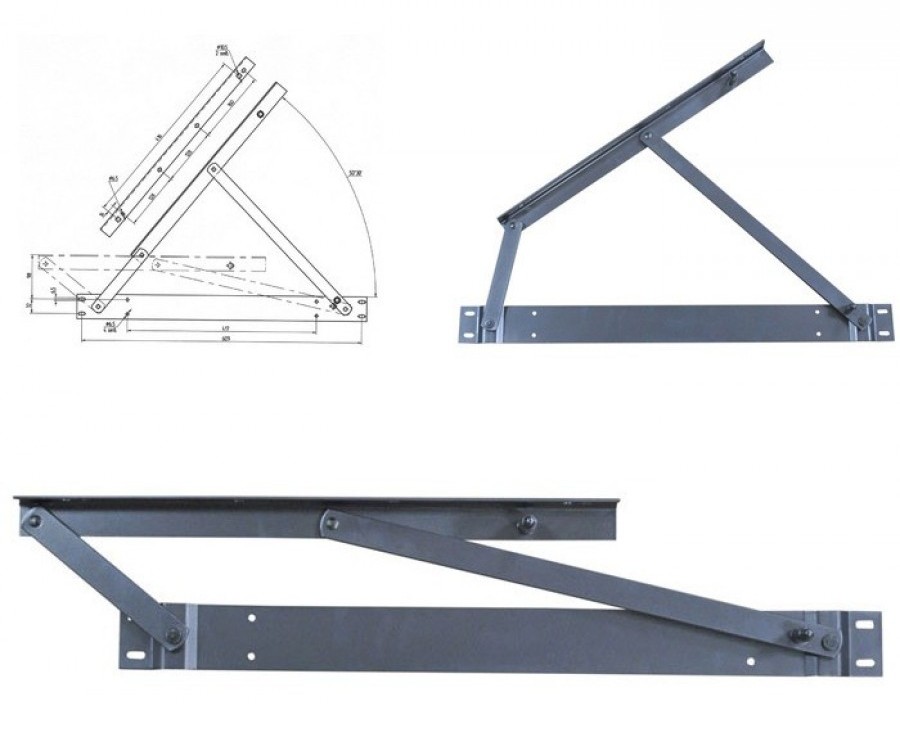

  1. Ручной. Основание кровати перемещается при помощи петель, которые фиксируются к одной из сторон спального места. Механизм отличается простотой, не нуждается в ремонте, характеризуется надежностью, долговечностью, доступной стоимостью. Эксплуатация конструкций доступна только взрослым людям, поскольку требует сильного физического воздействия.

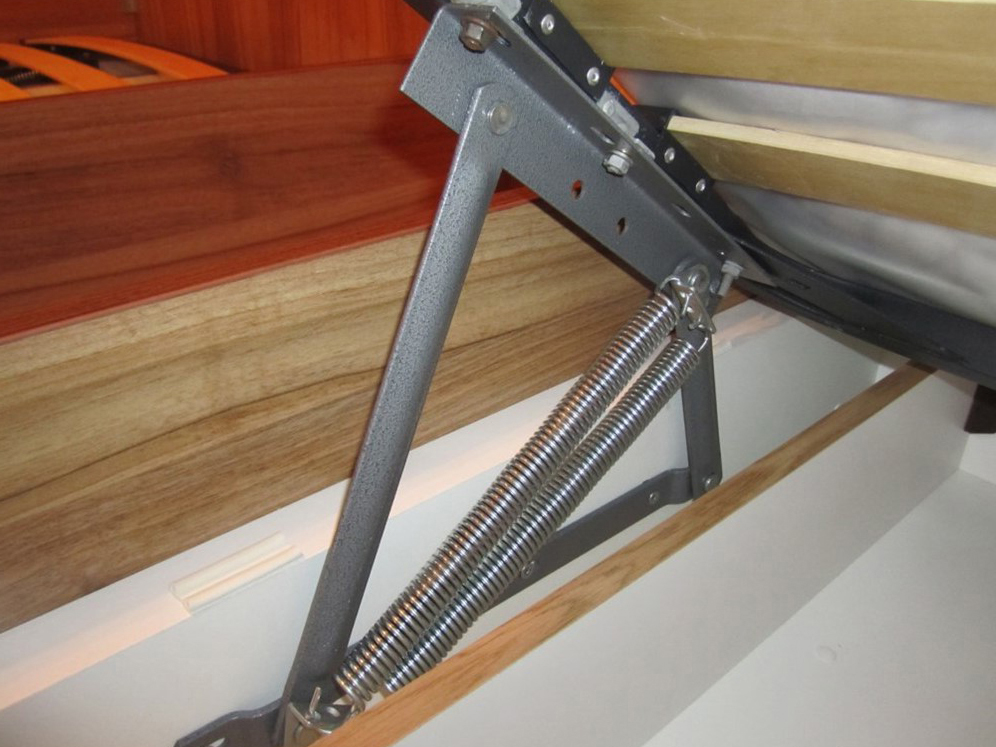

  2. Пружинный. Приспособление имеет небольшие габариты и вес по сравнению с ручной разновидностью, стоит недорого. Мебель рассчитана на 20 тысяч подъемов–опусканий, но со временем витые пружины теряют упругость, поэтому раз в 2–3 года их придется заменять новыми.

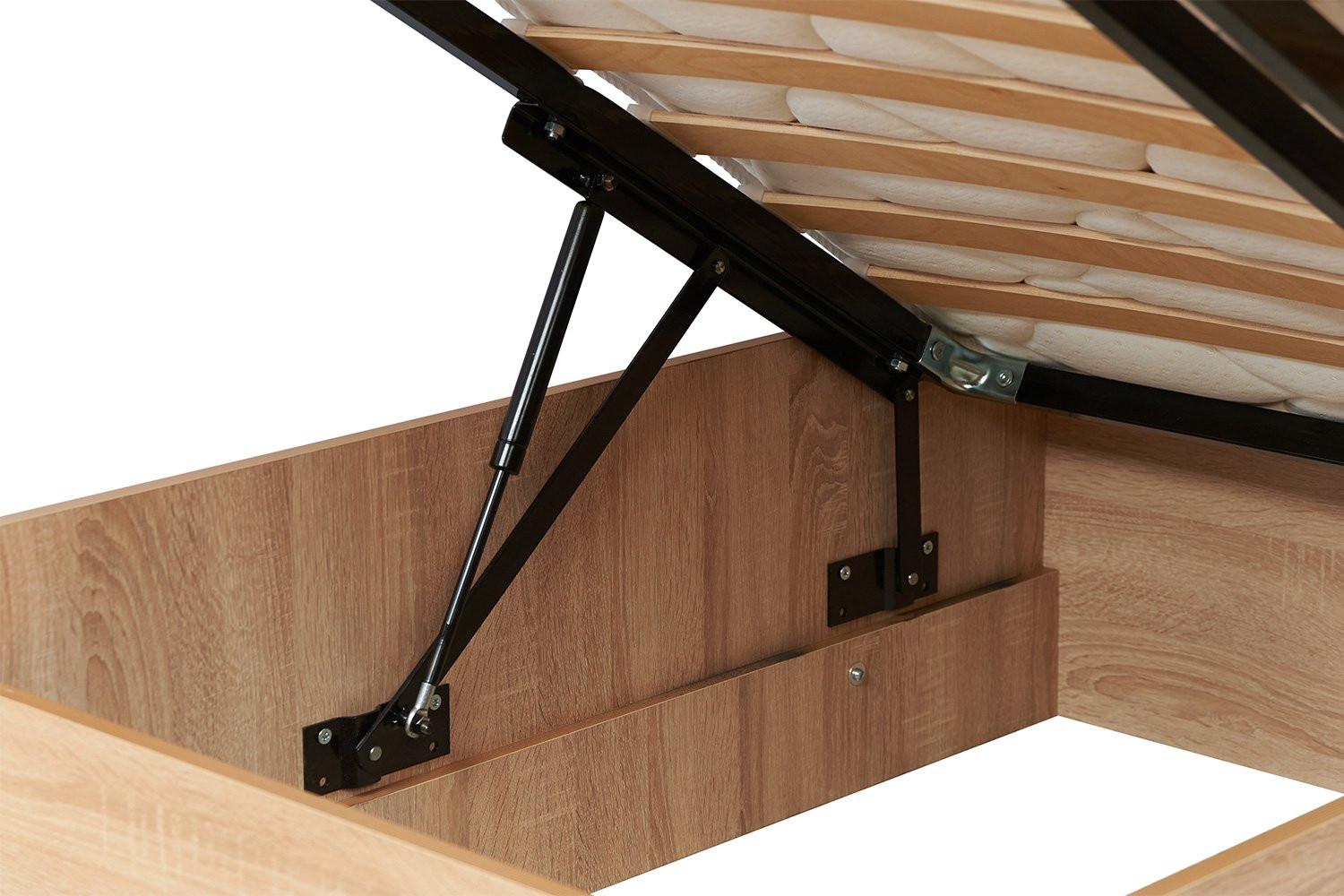

  3. Газовые амортизаторы. Надежные, удобные в использовании устройства, состоящие из оси вращения, газлифтов и металлических пластинок. Конструкция поднимается и опускается бесшумно, безопасно, выдерживает высокие нагрузки, рассчитана на 70–90 тысяч рабочих циклов. Среди недостатков отмечают высокую стоимость, незначительное снижение эстетических свойств мебели, проблемы с визуальным определением качества приспособления.

Самым доступным и простым считается ручной механизм подъема кровати, однако для его работы требуются высокие физические усилия. Витые пружины прочные, удобные в эксплуатации, но не могут похвастаться долговечностью. Наиболее качественным и комфортным в использовании является газовый амортизатор. Помимо безопасности и надежности, он служит на протяжении долгого срока.

РучнойПружинныйГазлифт

Виды грузоподъёмных машин

Все виды грузоподъемных машин и механизмов классифицируют по нескольким признакам:

  • назначение (транспортировка, подъём, разгрузка/погрузка);
  • степень подвижности (самоходные, статичные, передвижные);
  • типу материалов (сыпучие, пеллетированные, штучные, жидкие);
  • уровень автоматизации;
  • характер движения (непрерывное, периодическое).

Кроме того, выпускаются агрегаты, отличающиеся по принципу работы: ручные и электрические устройства, агрегаты с пневмоприводом.

Домкраты

Одно из основных преимуществ применения домкрата в качестве грузоподъёмного приспособления – точность позиционирования поднимаемых конструкций независимо от их геометрии, габаритов и веса. Выпускаются механические, гидравлические, электрические, пневматические модели с широким диапазоном характеристик.

При их выборе за основу принимается грузоподъёмность (для винтовых домкратов её максимум составляет 1 т, для гидравлических – 100 т) и высота подъёма (ход штока). Также предлагаются специализированные модели. Чаще всего они используются на СТО для опрокидывания машин на один бок, подставки, применяемые во время ремонта для страховки других удерживающих приспособлений.

Лебедочные грузоподъемные механизмы

К грузоподъемным машинам относят лебёдочные механизмы. Они применяются в строительстве, сервисном обслуживании, на производстве для перемещения конструкций в горизонтальном или вертикальном направлении. Выпускаются модели, оснащённые приводом разного типа:

  • червячные (они отличаются большим передаточным числом);
  • цепные, отличающиеся высокой эффективностью;
  • барабанные электроустройства с коммутационной аппаратурой с номинальным напряжением 220 или 380 В;
  • рычажные, которые выделяются минимальными размерами и весом.

Основные критерии при выборе – тяговое усилие, канатоёмкость барабана, скорость движения троса, возможности регулировки рабочих параметров, вес изделия, грузоподъёмность.

Тали

Предлагается большой выбор модификаций талей с широким диапазоном характеристик. Это позволяет подобрать технику, учитывая особенности будущей эксплуатации. Отличительные особенности этого вида агрегатов – высокая надёжность, сравнительно высокие показатели скорости и высоты перемещения, грузоподъёмности. Тали часто применяют как вспомогательное устройство в комплексе с крановой техникой любого типа.

Для обеспечения высокой производительности, если важна скорость выполнения операций, речь идёт о конструкциях с большим весом выбирают электрические модели. При возможных перебоях в электроснабжении, на площадках с невысокой интенсивностью работы преобладают ручные тали. Также стоит учитывать при покупке необходимость перемещения механизма: есть стационарные и передвижные агрегаты.

Тельферы

Эффективной заменой крановой технике при погрузочно-разгрузочных работах становятся тельферы. Выпускаются следующие типы таких устройств: цепные и канатные. Грузоподъёмность агрегатов составляет до 25 т при высоте подъёма до 70 м. Управление может быть ручным или дистанционным (с помощью пульта ДУ).

Комплектация кареткой повышает функциональность модели за счёт возможности перемещения тельфера по территории цеха или строительной площадки. При необходимости обеспечения повышенной скорости движения каната или цепи технику оснащают частотным преобразователем.

Блоки и полиспасты

Блоки широко применяются в качестве самостоятельного или вспомогательного агрегата для подъёма конструкций. Они выпускаются в одно- и многороликовом исполнении. По назначению блоки делят на отводные и грузовые. Первые применяют для изменения направления движения троса, вторые – для перемещения по прямой.

Полиспасты – составная часть подъёмных агрегатов, которая представляет собой систему соединённых канатами блоков. Разделяют скоростные и силовые устройства (выбор зависит от поставленных задач). В рамках одной грузоподъёмной установки может использовать одновременно несколько полиспастов. Такое решение более эффективно и позволяет снизить нагрузку на каждый из них за счёт равномерного распределения усилий.
