Мостовой однобалочный кран

Монтаж мостового крана: виды и особенности, из чего складывается стоимость

Мостовой кран представляет собой средство малой механизации и предназначен для выполнения погрузочно-разгрузочных работ. Устройство крана представлено следующими элементами:

• захват или крюковая подвеска;
• рабочий ход, использующийся для перемещения грузов, а также для их разгрузки;
• холостой ход, служащий для возврата опорожненного грузозахватного устройства к исходному месту, где осуществляется приём груза.

Что касается классификации мостовых кранов, то их существует достаточно много:

• мостовые краны общего назначения;
• краны мостовые специальные;
• краны мостовые металлургические;
• шахтные мостовые краны.

Чаще всего мостовые краны используются в ремонтных цехах, на производствах в различных отраслях промышленности, в стройиндустрии в целом

Из чего складывается смета на монтаж

Смета на монтаж мостового крана включает полный перечень работ, которые были проведены, вне зависимости от того, косвенно или непосредственно они касались монтирования конструкции. Сам состав работ напрямую зависит и от метода монтажа, который специалисты определяют, опираясь на конкретные условия.

На метод монтажа большое влияние будет оказывать масса крана, а также его конструкция

Местоположение установки и степень готовности строительного объекта внесут немалую долю в определение конечной стоимости работ. При составлении сметы на монтаж большое значение уделяют особенностям конструкции здания, видовому составу парка грузоподъемных машин, находящихся в наличии у заказчика.

Если говорить о наиболее популярных методах монтажа мостовых кранов, то это:

Процесс монтажа мостового крана

• монтаж посредством стреловых самоходных кранов;
• монтаж с привлечением башенных кранов;
• монтаж с использованием стреловых рельсовых кранов;
• монтаж, основанный на особенностях конструкции каркаса здания;

Нередко при интенсивной эксплуатации мостового крана приходится иметь дело с его ремонтом. Мелкий ремонт осуществляется в текущем режиме, а капитальный, как правило, требует специальной организации. Поэтому существует и такой вид сметы, как смета на ремонт мостового крана. В нее будет входить перечень работ, включающий:

• разборку крана или его стратегической части, нуждающейся в капитальном ремонте;
• промывка деталей, очистка и промывка механизмов и важных узлов;
• замена сломанных или изношенных деталей;
• проверка, ремонт или замена крепежных элементов;
• сборка и проверка (обкатка) механизма.

На что стоит обратить внимание при установке крана

Фото процесса монтажа. Выполняет

Качественная установка мостового крана – залог дальнейшей бесперебойной и эффективной эксплуатации крана

Именно на момент возведения нужно обращать особенное внимание, так как в данном процессе закладывается не только непосредственно механизм, но и основа его высокой производительности, как и продолжительность эксплуатационного периода грузоподъемной техники

Государственные стандарты

В зависимости от типа мостовых кранов существует несколько нормативных документов, регулирующих их изготовление:

• ГОСТ 27584-88 — содержит общие технические требования к производству мостовых и козловых кранов, их приемке, хранению, транспортировке, режимам работы и т. д.
• ГОСТ на краны мостовые электрические однобалочные опорные №22045-89.
• ГОСТ 25711-83 «Краны мостовые электрические общего назначения грузоподъемностью от 5 до 50 тонн».
• ГОСТ на краны мостовые однобалочные подвесные №7890-93.

Кроме этих основных стандартов, каждый кран должен соответствовать требованиям множества других ГОСТов — по покраске, качеству сварных соединений, твердости металла и т. д.

Общее устройство мостового крана

В состав конструкции мостового крана входят следующие основные узлы.

• Поперечные и продольные стальные балки, соединённые сваркой в жёсткую конструкцию. Для массивных моделей мостового кранового оборудования данный узел может быть выполнен в виде мощных решётчатых ферм в комплекте со сплошной балкой.
• Мост крана с ходовыми колёсами. Он представляет собой металлическую конструкцию, предназначенную для того, чтобы по ней перемещалась тележка, поднимающая и опускающая грузы. Чаще всего материалом её изготовления является сталь 3.
• Грузовая тележка с ведущими и ведомыми колёсными группами на раме. В её комплектацию входит электромотор, каретка, канатный барабан, редуктор, тормоз (у моделей, которые работают в условиях производства повышенной опасности, комплектацию может быть предусмотрен основной и дополнительный стопорный механизм), ограничитель высоты подъёма груза.
• Крановые пути – рельсы из стали, по которым перемещается мост, двутавровые балки или направляющие.
• Механизм подъема с электродвигателем. В качестве передаточного устройства используется редуктор с зубчатой передачей открытого исполнения в жёстком соединении с барабаном. При превышении веса перемещаемых грузов отметки 80 т имеются определённые конструктивные особенности: мостовой кран комплектуется дополнительно понижающей передачей или редуктором.
• Механизм передвижения. В комплектацию могут быть включены цилиндрические, конические колёса. Привод для них может быть общим или раздельным.
• Тормозная дискоколодочная или колодочная система (устанавливается в случае, когда скорость перемещения тележки превышает 32 м/минуту).
• Кабина машиниста. Чаще всего она располагается ниже уровня моста.
• Настилы, ограждения, лестницы.

Мостовые краны комплектуются электрооборудованием, в перечень которого входит комплекс из 3 или 4 трёхфазных асинхронных моторов, толкателей, электромагнитов, ограничителей грузоподъёмности. В составе системы управления предусмотрены магнитные пускатели, контроллеры, реле управления. Также конструкцией предусматривается установка осветительных приборов, системы звуковой сигнализации, измерительных приборов. Для электропитания могут использоваться кабели или троллейные шины.

Какую выбрать технологию монтажа?

Всего выделяют 3 типа сборки мостового опорного крана:

1. Поэлементный. Для этого типа характерно следующее: отдельные части, входящие в его конечную конструкцию, собираются на грузоподъемной площадке. Такой вариант в основном используется в условиях нехватки свободного места. Данная технология монтажа не очень удобна, поскольку работа с крупногабаритными элементами в ограниченном пространстве зачастую требует значительно больше времени и усилий.
2. Крупноблочный. Данная технология подразумевает сборку отдельных конструкций (электрооборудование, узлы и механизмы) отдельно от рабочей площадки. По окончанию монтажа, собранные элементы крана транспортируют на площадку и собирают воедино. Такая технология позволяет значительно уменьшить число технически опасных процессов сборки и, соответственно, увеличить скорость монтажа. При этом такой тип сборки обладает существенным недостатком – для него требуется достаточно свободного пространства, что не всегда представляется возможным в рабочих условиях.
3. Полноблочный кран монтируется всей конструкцией на земле. После монтажа производится установка кранового моста на пути.

Безусловно, при монтаже опорного крана лучше всего использовать крупноблочный или полноблочный типы установки. Поэлементный тип является гораздо более целесообразным при монтаже компактных мостовых подвесных кранов.

Как уже было сказано, опорные краны представляют собой прочные, износостойкие конструкции, готовые к работе в самых суровых условиях.

Но для того, чтобы обеспечить им максимально долгий срок службы и избежать поломок, необходимо следовать вышеизложенным советам по сборке и эксплуатации этого типа.

Грузозахватные органы

В соответствии с характером перемещаемых грузов краны оснащаются различными грузозахватными приспособлениями. В зависимости от их конструкции мостовые краны подразделяются на следующие основные типы:

• Крюковые. Это основной, самый распространенный и универсальный тип кранов. Оснащается грузозахватным крюком, как правило, с автоматической защелкой. Может поднимать любые грузы, но не непосредственно крюком, а при помощи строп.
• Грейферные — предназначены для погрузки и разгрузки различных сыпучих материалов, а также металлолома. Грейферы бывают двух типов — в виде двойного ковша для разгрузки щебня, песка и т. д. и в виде «клешни» — для металлолома или, например, пиломатериалов.

• Магнитные. В качестве грузозахватного приспособления установлен электромагнит, управляемый из кабины крановщика либо с пульта. Используется для перевозки листов металла.
• Литейные — оснащены специальными крючьями для захвата емкостей с расплавленным металлом.
• Краны-штабелеры. Оборудованы вилами для захвата поддонов с товаром. Используются на складах.

Также на многих мостовых кранах встречаются различные сочетания грузозахватных органов — например, магнитно-грейферные краны. На литейных часто устанавливаются вспомогательные подъемные механизмы с обычными крюками.

Сколько может поднять кран?

Основная техническая характеристика мостового крана — вес груза, который он способен поднять. Самый большой в мире кран работает в Китае, его грузоподъемность — 20 тысяч тонн. Такой вес он способен поднимать со скоростью 10 метров в час. Кран используют для сборки нефтедобывающих платформ. Кран используют для сборки нефтедобывающих платформ. Но это уникальное оборудование.

Наиболее распространены мостовые краны грузоподъемностью от 1 до 50 тонн. Этого достаточно для выполнения абсолютного большинства промышленных работ. Однако для выполнения различных специфических задач изготавливаются краны грузоподъемностью 150, 300, а то и 500 тонн. Чаще всего их используют для установки и обслуживания турбин гидроэлектростанций, а также ядерных реакторов. В последнем случае краны делаются не только внушительной грузоподъемности, но и кругового действия — так называемые полярные. Такой грузоподъемный агрегат перемещается по радиальным рельсам, установленным внутри корпуса энергоблока, благодаря специальной конструкции концевых балок.

Рекорды грузоподъемности принадлежат исключительно опорной конструкции мостовых кранов, которая способна выдерживать колоссальные нагрузки. Подвесные кран-балки редко бывают грузоподъемностью более 20 тонн из-за того, что большинство мировых производителей не выпускает передвижных тельферов большей грузоподъемности. К тому же, чтобы пути выдержали массу подвесного крана с таким грузом, их придется сооружать чрезмерно мощными — проще и дешевле установить опорный кран.

Устройство мостового крана

Общее устройство мостового крана состоит из одно- или двухбалочного моста, перемещающейся по нему грузовой тележке. Как на мосту, так и на тележке установлено необходимое электрооборудование и механические узлы. Управляется механизм из подвесной кабины или с пульта, при нахождении оператора на полу цеха или вне рабочей площадки.

Монтаж подкрановых путей может осуществляться как на свободностоящей крановой эстакаде, так и с использованием пола, колонн, стропильных ферм цеха.

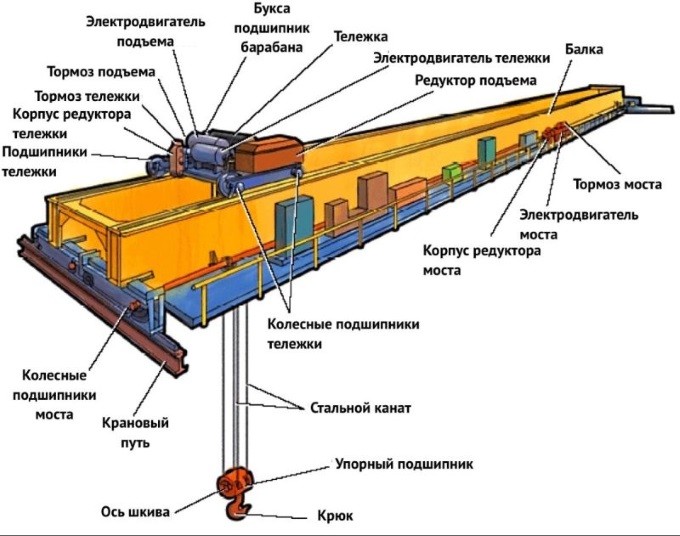

На фото устройство мостового крана

Далее рассмотрим устройство различных механизмов мостового крана.

Тормозная система

Для удержания груза или контроля скорости его перемещения (спускной тормоз), остановки передвижения моста крана или грузовой тележки (спускной тормоз) служит тормозная система. Традиционно в подъемных механизмах используются замкнутые (закрытые) тормоза, блокирующие движение в нормальном состоянии. При нажатии на педаль или рукоять, механизм растормаживается. При аварийной ситуации, в случае поломки или остановки какого-либо узла крана, такой тормозной механизм автоматически срабатывает.

Более плавное и быстрое торможение обеспечивают колодочные тормоза.

Механизмы подъема

На крановой тележке расположен механизм подъема и опускания груза. В дополнение к основному, могут использоваться один или два вспомогательных механизма, грузоподъемность которых меньше грузоподъемности основного в 3-10 раз в зависимости от класса крана.

Составными частями любого из них являются:

• Приводной электродвигатель.
• Трансмиссионные валы.
• Редуктор.
• Грузовые тросы с барабаном для намотки.

Схема подъемного механизма мостового крана

Для работы с грузами более 80 т используется дополнительный редуктор или понижающая зубчатая передача. Для повышения тягового усилия применяется полиспаст, наиболее распространенной разновидностью которого является сдвоенный кратный. Благодаря ему трос наматывается равномерно на барабан с обоих концов, тем самым позволяя сбалансировать нагрузку на опоры барабана и всю пролетную часть моста.

Подкрановые пути

Назначение подкрановых путей – обеспечить равномерное распределение веса мостового крана на фундамент и перемещение крановой балки по этим путям. Для опорных однобалочных кранов с небольшой грузоподъемностью в качестве направляющих используются обычные железнодорожные рельсы. Для механизмов грузоподъемностью 20 и более тонн используют специальные крановые рельсы. Основанием для них чаще всего является стальная двутавровая балка.

Учитывая вес самого крана и груза, а также скорость перемещения по подкрановым путям, к качеству их установки должны применяться повышенные требования, исключающие возможность схода крана с рельсов. Для того, чтобы предотвратить это, ширина колес должна превышать ширину используемых рельсов. Так, при использовании цилиндрических колес, их ширина должна быть больше ширины рельса на 30 и более мм. Для конических колес это значение должно быть не менее 40 мм.

Укладка рельсов должна производиться с тепловым зазором, а также обеспечиваться перепад высот на них не более 2 мм. При больших значениях возникает сильная ударная нагрузка на колеса.

Электрообрудование

К электрооборудованию мостовых кранов предъявляются особые требования, среди которых режим работы, при котором в течение часа может производиться до нескольких сотен кратковременных включений и выключений, перегрузки, возникающие при разгоне и торможении крановой тележки и самого крана, изменение скоростей передвижения.

Перемещение моста и грузовой тележки, манипуляции с грузом обеспечивает основное электрооборудование мостового крана.

К электрооборудованию относятся:

• Электродвигатели. Устанавливаются 3 или 4 двигателя, 2 из которых смонтированы на тележке для осуществления подъема/опускания груза, перемещения ее по балке моста, и 1 или 2 двигателя обеспечивают перемещение балки крана по подкрановым путям.
• Управляющая аппаратура (реле, контроллеры, пускатели и т.д.).
• Устройства электрозащиты (предохранители, автоматические выключатели и т.д.).
• Устройства, обеспечивающие работу тормозной системы крана.

Электросхема мостового крана

К вспомогательному электрооборудованию относятся осветительные приборы, системы отопления кабины, звуковая и проч. сигнализация, и т.п.

Электропитание крана обеспечивается двумя способами:

Троллейная линия. Чаще всего используется с кранами большой грузоподъемности. Для обеспечения безопасности, троллейная шина должна располагаться на высоте минимум 3.5 м от пола и не менее 2.5 метров до настила моста. Грузовая тележка получает питание от собственной троллейной линии, смонтированной на балке моста.

Перевозка

Перевозка мостовых кранов осуществляется разными способами, но чаще всего доставка выполняется с помощью железнодорожных платформ. Отгрузка главных балок осуществляется в сборе. Части конструкции мостов, которые имеют большие пролеты, перевозят 2 или 3 секциями.

Если подъемный механизм имеет небольшую грузоподъемность, тележки транспортируют в собранном виде. На производстве требуются большегрузные тележки, их перевозят узлами. Отдельно осуществляется транспортировка рамы и механизма подъема, при необходимости перемещают с места на место балансиры.

Выбор метода транспортировки зависит от размеров крана. Если он большой, конструкции перевозят на отдельных железнодорожных платформах. Возможна организация сцепки из 2 элементов, но они подходят для доставки груза, длина которого не превышает 17 м. Для этой цели используются платформы, грузоподъемность которых составляет 50 тонн и 60 тонн.

Если грузы негабаритные, необходимо обращать внимание на качество их фиксации

Важно учесть техусловия погрузки. Части крана нужно надежно зафиксировать на месте, для этого под них подкладывают деревянные брусья

Это уменьшает подвижность элементов, они не смещаются при транспортировке. Кран фиксируется к платформе с помощью растяжек. Необходимо сделать расчет на прочность, определить действующие динамические нагрузки и величину воздействия инерционных сил

Части крана нужно надежно зафиксировать на месте, для этого под них подкладывают деревянные брусья. Это уменьшает подвижность элементов, они не смещаются при транспортировке. Кран фиксируется к платформе с помощью растяжек. Необходимо сделать расчет на прочность, определить действующие динамические нагрузки и величину воздействия инерционных сил.

Если железнодорожные пути нельзя использовать для транспортировки, кран грузят на полуприцепы. Для их перевозки используют мощные автомобильные тягачи или тракторы. Предприятие должно выбрать подходящие способы действия.

Ручной однобалочный опорный кран (ГОСТ 7075-80)

Главная и концевые балки соединены между собой подкосами, увеличивающими жесткость моста в горизонтальной плоскости

1. Конструкция моста крана включает одну несущую пролетную балку двутаврового типа, опирающуюся на концевые балки, в которых смонтированы ходовые колеса.
2. Вращение ходовых колес, с помощью которых мост передвигается по рельсам, осуществляется посредством тягового цепного колеса через трансмиссионный вал и зубчатую передачу.
3. В качестве подъемного механизма используется червячная таль, которая перемещается при помощи поводковых цепей.
4. Грузоподъемность ручных однобалочных опорных кранов варьируется от 3.2 до 8 тонн.
5. Допустимый пролет (расстояние между рельсами) – от 4.5 до 16.5 м.
6. Максимальная высота подъема груза – 3-12 м.
7. Скорость подъема груза – 0.15-0.33 м/мин, передвижения моста – 5.3-6.4 м/мин, передвижения тали – 5.6-6.9 м/мин (для сравнения: соответствующие скорости для крана такой же конструкции с электроприводом составляют 2.5 м/мин, 10-24 м/мин и 24-48 м/мин).

Два способа опирания на крановый путь

У двутавровой пролетной балки есть верхний и нижний горизонтальные пояса. На верхний размещают опорные, а под нижний крепятся подвесные:

• Опорные — устанавливаются колесами на рельсы сверху. Грузоподъемность опорных ГПМ — максимальна (до 500т), но постройка подкрановой эстакады или опор требует финансовых затрат.
• Подвесные — подцепляются к нижним полкам кранового пути. Этот вид опирания прост в монтаже и имеет невысокую стоимость. Небольшая грузоподъемность (до 8т) окупается малой высотой конструкции, из-за чего размер рабочей зоны больше, чем у опорных кранов. Подвесные краны можно установить на часть цеха. Есть возможность стыковать краны (стыковой замок) и перемещать тележки с одного крана на другой.

Конструкции устройства бывают разными. Они могут двигаться поступательно или совершать обороты вокруг вертикальной оси (хордовые, радиальные и поворотные) ГПМ.

Опорная кран-балка

Передвижная система перемещения грузов состоит из следующих элементов:

1. Несущая балка, которую еще называют пролетной.
2. Тельфер, под которым понимают электрическую таль. Перемещение осуществляется по пролетной балке.
3. Пульт управления.
4. Вспомогательные устройства. Это может быть ограничитель грузоподъемности. На предприятиях используются захваты, которые применяются для подъема грузов.

Направляющие прикрепляются к опорам. Их делают в виде рельсов либо квадрата, выполненного из металла или бетона.

При монтаже оборудования должна учитываться схема подключения, пультом управлять легко.

Опорная электрическая система используется для перемещения грузов. Производители устанавливают таль или лебедку на тележки. Грузоподъемный механизм приводит в действие электродвигатель, редуктор и колеса тележки. При сборке оборудования должна учитываться электрическая схема.

Выбирая оборудование для предприятия, нужно учитывать его грузоподъемность. Кран-балка опорная 5 тонн используется чаще всего. Электрооборудование применяют для проведения общих и металлургических работ. Оно может быть грейферным или штыревым; используют и магнитные устройства. Перед началом работы должна быть учтена принципиальная схема.

Привод может быть ручным, но чаще всего выбирают электрический. Сфера применения электрического крана шире механического механизма. Для того чтобы было удобнее работать, его оснащают редуктором и тормозами.

Длина крана грузоподъемностью 5 тонн составляет 4,5-34,5 м. Этот механизм удобен в работе, ведь у него практически нет «мертвых зон».

Основные типы

Кран-балки бывают 2-х типов:

1. Подвесные — концевые балки с ходовыми колесами подвешиваются на подкрановый путь снизу.

2. Опорные — концевые балки опираются на подкрановый путь и перемещаются по нему сверху.

У обеих разновидностей есть свои преимущества и недостатки. Например, подвесное оборудование позволяет использовать помещение более рационально: из-за того, что грузовая тележка не ограничивается в движении концевыми балками, подвесная кран-балка позволяет поднимать грузы, которые находятся у самых стен помещения. Помимо этого, длину моста подвесной кран-балки можно увеличить в 2 раза с использованием двухпролетной конструкции.

Кран-балка опорная дает возможность устраивать независимую эстакаду, не ограничивает протяженность рельсового пути и может поднимать грузы большего тоннажа (при аналогичных параметрах). Грузоподъемность опорной кран-балки можно увеличить, используя двух-балочную конструкцию, что дает еще и большую устойчивость грузозахватного устройства.

В зависимости от того, осуществляется ли перемещение груза за счет мускульного усилия человека, или механизмы приводятся в действие электродвигателем, различают ручные и электрические кран-балки.

В условиях небольших производств, мелких ремонтных мастерских и т.д. нередко применяются ручные кран-балки. В то же время нельзя не отметить устаревший характер такого оборудования, предъявляющего повышенные требования к здоровью работников и оказывающих на него повышенную нагрузку. Человек – всегда самая ценная и дорогая часть производства, поэтому использовать электрические кран-балки, позволяющие экономить трудовые усилия и повысить производительность труда, в конечном счете оказывается намного выгоднее.

Подвесные кран-балки

Бывают однопролетными и двухпролетными. У однопролетных предусмотрено две концевые балки, а у двухпролетных — три.

В конструкции данного типа вся нагрузка идет на нижний пояс подкранового пути, из-за чего у нее есть ограничения по грузоподъемности. Но за счет отсутствия опорных колонн, с ее помощью можно использовать все пространство цеха, поэтому если требуется обслуживать участки вдоль стен, такой вариант стоит купить. Кран-балка подвесная может поднимать и перемещать грузы по всему помещению.

Особенности:

может обслуживать все пространство цеха и имеет максимальный диапазон подъема;

есть возможность использовать 2 крана одновременно — удобно при перемещении конструкций нестандартной формы;

имеет ограничения по грузоподъемности и нуждается в периодическом ремонте моста (его приходится наваривать или менять);

при строительстве здания нужно отдельно рассчитывать вес и грузоподъемность крана, так как несущие конструкции будут служить опорой для него.

Если особенности производства не подразумевают работу с большими грузами (более 10 т), а конструкция здания правильно рассчитана с учетом массы подъемного оборудования и его максимальной грузоподъемности — подойдет подвесная кран-балка. Цена подвесного крана выше опорного (при аналогичных характеристиках), но зато для его работы крановые пути можно закрепить к перекрытиям здания, а у помещения не будет недоступных для грузового устройства “мертвых” зон.

Опорные кран-балки

Бывают однобалочными и двухбалочными. Отличие между ними в наличии одной или двух балок в конструкции моста, а также в конструкции грузовой тележки: у двухбалочного крана она передвигается поверх моста, а у однобалочного — под ним. Двухбалочная система дает гораздо большую устойчивость и обеспечивает большую грузоподъемность.

Опорные краны используются на производствах, где требуется работать с большими тяжестями. Основное их преимущество в надежности и грузоподъемности, а также в том, что несущей конструкцией становится не само здание, а подкрановый путь, обычно прокладываемый на специальных опорах.

Особенности:

при проектировании и строительстве здания не нужно выполнять отдельный расчет и закладывать дополнительную нагрузку на перекрытия — в качестве несущей конструкции выступают специальные опоры;

большая грузоподъемность;

можно варьировать скорость перемещения;

приходится устанавливать колонны и подкрановый путь — это ограничивает подходы кранового крюка к стенам и не дает обслуживать помещение по всей площади.

Если особенности производства связаны с тяжелыми режимами работы, требуют высокой скорости подъема и перемещения грузов до 10 тонн и более — подойдет кран-балка опорная. Купить ее нужно после того, как будет спроектирована зона обслуживания.

Монтаж тележек

Доставка заводами-изготовителями кабин управления и тележек в собранном виде, с возможностью поднятия груза весом до 50 т, готовыми к установке на мост намного облегчает работу.

Тележки с возможностью поднятия груза весом более 80 т поставляют отдельными сборочными единицами. Сборку тележки производят непосредственно на мосту крана или на рельсовом стенде, раму собирают на болтах и внедряют ходовую часть механизма.

Выверяют и устраняют неполадки, проводят сварочные и заклепочные работы, устанавливают редуктор, тормоз, электродвигатель и крепят их болтами.

Такелажники для поднятия сборочных частей с небольшой массой используют универсальный или облегченный строп, для более тяжелых – стальной канат. Канаты соединяются с помощью специальных зажимов или прямыми штыковыми узлами.

Знаете ли вы, какими техническими характеристиками обладает автомобиль КамАЗ-55111 и где он применяется? Здесь вы можете узнать, какие трактора самые большие в мире.

По следующему адресу https://spez-tech.com/tehnika/stroitelnaya/karernyie-samosvalyi/opisanie-i-tehnicheskie-harakteristiki-kamaza-6520.html для вас подготовлена статья о самосвале КамАЗ-6520 и его технических характеристиках.

Устройство мостового крана

Общее устройство мостового крана состоит из одно- или двухбалочного моста, перемещающейся по нему грузовой тележке. Как на мосту, так и на тележке установлено необходимое электрооборудование и механические узлы. Управляется механизм из подвесной кабины или с пульта, при нахождении оператора на полу цеха или вне рабочей площадки.

Монтаж подкрановых путей может осуществляться как на свободностоящей крановой эстакаде, так и с использованием пола, колонн, стропильных ферм цеха.

На фото устройство мостового крана

Тормозная система

Для удержания груза или контроля скорости его перемещения (спускной тормоз), остановки передвижения моста крана или грузовой тележки (спускной тормоз) служит тормозная система. Традиционно в подъемных механизмах используются замкнутые (закрытые) тормоза, блокирующие движение в нормальном состоянии. При нажатии на педаль или рукоять, механизм растормаживается. При аварийной ситуации, в случае поломки или остановки какого-либо узла крана, такой тормозной механизм автоматически срабатывает.

Более плавное и быстрое торможение обеспечивают колодочные тормоза.

В случае если перемещение грузовой тележки осуществляется со скоростью, не превышающей 32 м/мин, необходимости в тормозной системе нет, т.к. потери на трение в подшипниках колес и при качении по рельсам обеспечивают устойчивое замедление.

Этот путь, который прошла тележка до полной остановки с момента начала торможения называется путем торможения.

Механизмы подъема

На крановой тележке расположен механизм подъема и опускания груза. В дополнение к основному, могут использоваться один или два вспомогательных механизма, грузоподъемность которых меньше грузоподъемности основного в 3-10 раз в зависимости от класса крана.

Составными частями любого из них являются:

• Приводной электродвигатель.
• Трансмиссионные валы.
• Редуктор.
• Грузовые тросы с барабаном для намотки.

Схема подъемного механизма мостового крана

Подкрановые пути

Учитывая вес самого крана и груза, а также скорость перемещения по подкрановым путям, к качеству их установки должны применяться повышенные требования, исключающие возможность схода крана с рельсов. Для того, чтобы предотвратить это, ширина колес должна превышать ширину используемых рельсов. Так, при использовании цилиндрических колес, их ширина должна быть больше ширины рельса на 30 и более мм. Для конических колес это значение должно быть не менее 40 мм.

Укладка рельсов должна производиться с тепловым зазором, а также обеспечиваться перепад высот на них не более 2 мм. При больших значениях возникает сильная ударная нагрузка на колеса.

В случае подвесного мостового крана, устройство кранового пути представляет собой закрепленную на стропильных фермах помещения балку, чаще всего двутавровую, грузовая каретка при этом перемещается по нижней плоскости этой балки (подвешивается к ней).

Электрообрудование

К электрооборудованию мостовых кранов предъявляются особые требования, среди которых режим работы, при котором в течение часа может производиться до нескольких сотен кратковременных включений и выключений, перегрузки, возникающие при разгоне и торможении крановой тележки и самого крана, изменение скоростей передвижения.

Перемещение моста и грузовой тележки, манипуляции с грузом обеспечивает основное электрооборудование мостового крана.

К электрооборудованию относятся:

• Электродвигатели. Устанавливаются 3 или 4 двигателя, 2 из которых смонтированы на тележке для осуществления подъема/опускания груза, перемещения ее по балке моста, и 1 или 2 двигателя обеспечивают перемещение балки крана по подкрановым путям.
• Управляющая аппаратура (реле, контроллеры, пускатели и т.д.).
• Устройства электрозащиты (предохранители, автоматические выключатели и т.д.).
• Устройства, обеспечивающие работу тормозной системы крана.

Электросхема мостового крана

К вспомогательному электрооборудованию относятся осветительные приборы, системы отопления кабины, звуковая и проч. сигнализация, и т.п.

Электропитание крана обеспечивается двумя способами:

Троллейная линия. Чаще всего используется с кранами большой грузоподъемности. Для обеспечения безопасности, троллейная шина должна располагаться на высоте минимум 3.5 м от пола и не менее 2.5 метров до настила моста. Грузовая тележка получает питание от собственной троллейной линии, смонтированной на балке моста. Кабельная система. Это гибкий электрический кабель, для предотвращения повреждения которого при перемещении крана или тележки используются каретки для подвешивания.

Определение и конструкция

Оба сравниваемых вида грузоподъемной техники относятся к кранам мостового типа.

• Мостовой кран – подъемное оборудование, оснащенное всеми системными элементами для транспортировки различных типов грузов. Предлагается в одно и двухбалочном исполнении. Представляет собой мост, закрепленный на концевых балках, которые перемещаются по опорным или подвесным подкрановым путям. Комплектация включает: грузовые тележки (с одним или двумя грузоподъемными механизмами), токоподводы (кабельные или троллейные), системы управления (кабина машиниста, кнопочные или радиопульты с приемными блоками). Учитывая конструктивные особенности, монтаж мостового крана технологически сложный процесс, требующий наличия специального оборудования и высокой квалификации мастеров.
• Кран-балка – разновидность (облегченная) мостового крана. Отличается более простой конструкцией включающей: главную балку (часто выполняется из двутавра), перемещающийся по ней тельфер или таль, ходовые колеса. Для управления используется кнопочный пульт на кабеле или радиосистемы.

Отдельного внимания заслуживает грузоподъемность кран-балки и мостового крана. Это одна из определяющих характеристик. Мостовой кран может перемещать грузы весом 1000 тонн, а самый большой, занесенный в книгу Гиннеса – 20000 тонн. Возможности кран-балки значительно скромнее. Ее грузоподъемность составляет не более 10 тонн.

Технические характеристики мостовых кранов

В основе любого их вида располагается мост (двух- или однобалочный), по нему «ходит» тележка.

Основные узлы:

• Тормоза служат для удержания тары, остановки моста в нужном положении.
• Механизм для захвата груза. Он может быть как один, так и сразу несколько. Составными его частями являются: валы, электродвигатель, тросы для груза и редуктор.
• Подкрановые пути, которые обеспечивают передвижение балки крана и гарантируют равномерное перераспределение груза.

Управление всеми механизмами происходит из кабины, а если кран мостовой ручной, то с пульта, который может быть и вне площадки цеха.

Общие характеристики приведены в таблице.

Показатели	Значение
Скорость	от 8 до 60 м/мин
Режим работы	до А5
Грузоподъемность мостового крана	от 1 до 20 тонн
Температурный режим	от -40 до +40 градусов
Токопровод	закрытые или открытые троллеи, гибкий кабель
Варианты скоростей	1,2,3,4
