Полиспасты

Виды полиспастов

Силовыми механизмами называются системы, позволяющие экономить усилия на поднятие или перемещение груза за счет сокращения скорости его поднятия или перемещения, таким образом, сэкономленные усилия обратно пропорциональный затраченной скорости.Также существуют скоростные механизмы, рычагом в таких системах является веревка, но усилия направляются на скорость подъема груза, что очень актуально для гидравлических систем.Существуют следующие виды полиспастов:

  • Одинарные силовые полиспасты, в таких системах груз необходимо подвесить к подвижному блоку, а рабочие ветви берут на себя тяговые усилия. При использовании силовых систем нужно учитывать необходимость наличия у барабана нарезки в одну сторону, так как один конец канта/цепи будет прикрепляться к нему, а второй — к неподвижному блоку или обойме крюка.
  • Скоростные полиспасты, в таких системах груз необходимо подвесить к концу рабочей ветви, а усилия прикладываются в отношении подвижного блока.
  • Сдвоенные силовые полиспасты, в таких системах груз оба конца веревки/цепи прикрепляться к барабану с нарезкой в две стороны. Уравнительный верхний блок выравнивает длину ветвей каната, в случае если они неровно вытянуты.

Особенности выбора полиспаста

В идеальном случае, для каждого грузоподъемного механизма подобная система должна проектироваться индивидуально. При этом учитывают следующие факторы:

  • общая грузоподъемность механизма;
  • число обводных блоков, влияющих на итоговые потери на постоянное трение (зависят от типа опорных подшипников, способе смазки);
  • диаметры отдельных элементов полиспаста;
  • углы допустимого возможного отклонения от плоскости обводных барабанов;
  • материал изготовления грузоподъемного каната;
  • характер и вид опор, способы смазки для снижения трения осей;
  • скорость движения подвижных блоков.

На практике обычно используют типовые решения, что позволяет сэкономить время на производстве, проектировании подобных систем, их сертификации. Дополнительно они обходятся значительно дешевле для конечного покупателя.

Назначение и применение полиспаста

В современном строительстве полиспасты применяются очень широко. Крюки крана сложной конструкции со щеками сразу рассчитаны на них.

Конструкция полиспаста может быть заблокирована, если в ней нет необходимости. Применение полиспаста как самостоятельного ГПМ ограничено только одним фактором — отсутствие тормоза, жизненно необходимого в грузоподъемных машинах.

Множество специализированных фирм занимается продажей полиспастов. Прежде чем купить полиспаст убедитесь в правильности подобранных характеристик под ваши нужды и если возникают сомнения — обратитесь к профессионалам.

Тема: Краны

Запасовка полиспастов

Запасовка – технологическая операция изменения расположения основных грузовых блоков полиспаста, а также расстояний между ними. Целью запасовки является изменение скорости или высоты подъёма грузов путём определённой схемы прохождения канатов по блокам устройства.

Схемы запасовки определяются типом грузоподъёмной техники. Известно, в частности, что механизмы изменения вылета стрелы различны для ручной или электротали – с одной стороны, и для кранов – с другой. Поэтому для лебёдок запасовка производится изменением расположения оси направляющего блока, и предназначается только для изменения длины вылета стрелы. В грузовых кранах запасовкой исправляют возможную криволинейность перемещения груза. Кроме грузовых канатов, запасовку применяют также и для канатных устройств перемещения рабочей тележки.

Различают следующие схемы запасовок:

  1. Однократная, которая применяется для грузоподъёмных механизмов стрелового типа с гуськом. Крюк при этом подвешивается на одной нитке каната, последовательно проводится через все неподвижные блоки, после чего наматывается на барабан. Такой способ запасовки наименее эффективен.
  2. Двухкратная, которая может быть применена на кранах, как с подъёмной, так и балочной стрелой. В первом случае неподвижные блоки располагаются на головке стрелы, а противоположный конец каната закрепляется в грузовой лебёдке. Во втором случае один из концов каната закрепляют на корне стрелы, а второй последовательно пропускают через обводной барабан, блоки крюковой подвески, стреловые блоки, блоки оголовка башни и затем подводят к грузовой лебёдке.
  3. Четырёхкратная, используемая для механизмов большой грузоподъёмности. Здесь реализуется одна из схем, описанных выше, но отдельно по каждому из блоков крюковой подвески. Две рабочих ветви каната при этом направляются на блоки рабочей стрелы. Соединение смежных полиспастов производится через дополнительный неподвижный блок, который устанавливается на стойке платформы поворота крана.
  4. Переменная, суть которой состоит в изменении грузоподъёмности крана. При таком виде запасовки (она может быть и двух-, и четырёхкратной) возможно соответствующее увеличение массы поднимаемого груза. Для этого в подвижные блоки дополнительно устанавливают по одной или две подвижных обоймы. Удержание обойм производит сам грузовой канат из-за разницы в усилиях, которые создаются наличием крюковой подвески. Изменение кратности запасовки выполняется опусканием крюковой подвески на опору при продолжающемся сматывании каната.

Двух- и особенно – четырёхкратная запасовка позволяет производить безопасный подъём груза, который практически вдвое превышает тяговое усилие, развиваемое лебёдкой. При этом проворот канатов под нагрузкой исключается, что существенно снижает их износ.

Как на эффективность работы влияет веревка

Избежать зажатия и перекручивания веревки можно, если использовать дополнительные приспособления, к примеру, монтажные платы, которые позволяют разнести ролики относительно друг друга. Категорически не рекомендуем применять в полиспастах растягивающиеся веревки, поскольку в сравнении с обычными статическими изделиями они очень серьезно проигрывают в эффективности. Собирая блок для подъема грузов, специалисты используют и грузовую, и отдельную веревки, которые прикрепляются к объекту независимо от подъемного приспособления.

Эксплуатация отдельных веревок дает некоторое преимущество. Суть заключается в том, что отдельная веревка предоставляет возможность предварительно или заранее собрать всю конструкцию. К тому же, можно существенно облегчить проход узлов, поскольку используется вся длина веревки. Единственный недостаток – это невозможность фиксировать груз в автоматическом режиме. Грузовые же веревки могут похвастаться именно такой особенностью, поэтому в случае возникновения необходимости в автофиксации груза воспользуйтесь именно грузовой веревкой.

Большое значение имеет обратный ход. Данный эффект является неизбежным, поскольку в момент снятия, а также при перехватывании веревки или остановке на отдых груз непременно двигается в обратную сторону. От качества используемых блоков, а также всего устройства в целом зависит то, насколько сильно груз уйдет обратно. Можно предотвратить возникновение данного явления, если приобрести специальные ролики, обеспечивающие пропуск веревки исключительно в одном направлении.

Расскажем немного о том, как правильно крепить грузовую веревку к подъемному механизму. Далеко не всегда даже самый предусмотрительный мастер обладает веревкой необходимой длины, которая требуется для крепления динамической части блока. Поэтому разработано несколько способов крепления механизма:

При помощи схватывающих узлов. Эти узлы завязываются в пять оборотов из репшнуров, сечение которых не превышает 8 мм. Использование подобных узлов является самым эффективным и, соответственно, распространенным. По словам специалистов, узлы являются очень прочными и надежными. Лишь нагрузка свыше 13 кН способна привести к сползанию такого узла

Важно то, что даже при сползании узел никоим образом не деформирует веревку, оставляя ее в целости и сохранности.
Применение зажимов общего назначения. Данные приспособления можно использовать даже в сложных климатических условиях, к примеру, на мокрых или обледенелых веревках

Нагрузка в 7 кН способна привести к сползанию зажима, что приводит к повреждению веревки, хотя и не очень сильному.
Персональные зажимы. Они применяются только при небольших работах, поскольку нагрузка свыше 4 кН приводит к сползанию зажима и последующему обрыву веревки.

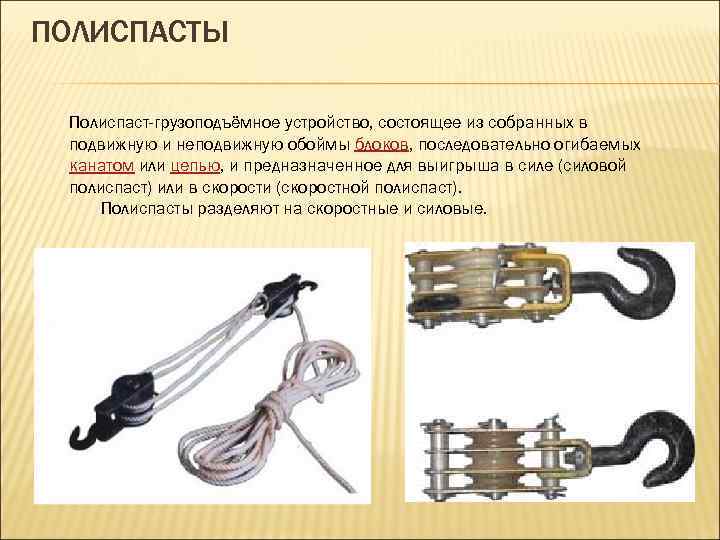

Общие сведения о полиспастах

Полиспаст состоит из 2-х и более шкивов (блоков), связанных при помощи веревочных канатов или цепей:

  1. Неподвижный шкив. Этот блок крепится к крепким статичным элементам или спецтехнике. Он включает в себя несколько роликов. По каждому из них проводятся веревки, металлические канаты или железные цепи. Неподвижный шкив распределяет давление между элементами конструкции. Величина давления на каждый канат определяется числом роликов.
  2. Подвижный шкив. Этот блок прикрепляется к грузу и используется для поддержания работоспособности грузоподъемного механизма. Он оборудован крюком, карабином и магнитом. Подвижный шкив, прикрепляясь к грузу, способен выиграть в усилиях.

Простые полиспасты могут состоять из 1 шкива и веревки. В них ролик располагается над грузом: на потолке, балке или опоре. Первый конец веревки связан с крюком и спускается к поднимаемому грузу. Человек тянет второй конец веревки, поднимая тяжелый объект. Сложные устройства для подъема груза включают в себя несколько простых блоков и дают больший выигрыш в силе.

Принцип действия полиспастов основан на правиле рычага. Через неподвижный шкив перекидывается веревка. Груз поднимается на высоту посредством прикладывания усилий, соразмерных с весом поднимаемого объекта. Длина каната или цепи должна быть сопоставима с высотой, на которую поднимается груз. Для снижения количества затрачиваемых усилий необходимо, чтобы подвижный блок осуществлял движение параллельно грузу.

Существуют следующие разновидности полиспастов:

  1. По предназначению: силовые и скоростные. Силовые механизмы предназначены для транспортировки тяжелых объектов. Они обеспечивают выигрыш в силе за счет потерь в расстоянии и скорости. Скоростные полиспасты позволяют ускорить процесс транспортировки легких грузов за счет уменьшения прикладываемых усилий.
  2. По сложности схемы. В простых схемах подъема груза при помощи блоков все ролики соединены последовательно при помощи 1 цепи или каната. Сложные системы отличаются высокой производительностью. Выигрыш в силе обеспечивается при меньшем количестве блоков.

Полиспасты используются для следующих операций:

  1. Для натяжения кабелей, силовых линий и подвесных конструкций.
  2. Совместно с лебедкой для вытаскивания автомобиля или иного вида транспорта, застрявшего в грязи или грунте.
  3. Для проведения такелажных работ при транспортировке тяжелых конструкций.

Полиспастами оснащаются различные виды кранов, гидравлические и электрические приводы. Они также применялись в старых прототипах лифтов.

Способы крепления веревки к грузоподъемному механизму

Грузовая веревка позволяет автоматически фиксировать поднимаемый груз, что сказывается на проходе узлов. Ее нужно заправить так, чтобы исключалась возможность перетирания из-за частых контактов с остальными частями грузоподъемной конструкции. Выделяют 3 основных метода крепления веревки к полиспасту:

  1. С помощью схватывающих узлов, изготавливающихся из репшнуров диаметром до 8 мм. Они обладают высокой прочностью и начинают сползать с веревки только при нагрузке 10 – 13 кН. Схватывающие узлы не подвергает канат деформации. При длительной эксплуатации они оплавляют оплетку и прилипают к веревке, становясь предохранителями.
  2. С помощью зажима общего направления. Его рекомендуется применять на влажных и обледенелых веревках. Зажим начинает сползать без возникновения деформаций при нагрузке 6-7 кН.
  3. При помощи личного зажима. Он сползает при нагрузках от 4 кН, разрывая оплетку.

Для фиксации канатов кранов требуется закрепить 1 конец веревки запреткой или тросовым зажимом. На лебедках трос фиксируется на специальных креплениях при помощи клина и прижимной планки.

Что влияет на эффективность подъемника?

В предыдущих разделах статьи упоминалось о приблизительной кратности полиспастов. что округляется в большую сторону. Однако в реальном использовании механизма, она часто оказывается ниже указанного. Какие же факторы влияют на подъемник и его эффективность?

Нужно обратить внимание на следующие вопросы:

  • Сколько блоков было использовано?
  • Из какого материала сделана веревка/канат?
  • Какой тип подшипников был использован?
  • Качественно ли были смазаны все элементы полиспаста?
  • Был использован канат расчетного диаметра и длины?
  • Чему был равен градус угла каната и плоскости ролика?

5.4. Полиспасты

Полиспастом называют систему подвижных и неподвижных блоков, огибаемых грузовым канатом. Силовой полиспаст уменьшает усилие в канате и момент сопротивления на грузовом барабане от поднимаемого груза. Основной характеристикой полиспаста является его кратность а, равная отношению общего числа ветвей каната, на которых подвешен груз, к числу ветвей каната одновременно наматываемых на барабан. Благодаря тому, что полиспаст снижает усилие в канате, появляется возможность существенно уменьшать диаметр грузового каната и как следствие, диаметр барабана и канатных блоков, массу и габариты грузо­подъемного механизма.

Кроме того полиспаст позволяет изменять передаточное отношение грузоподъемного механизма. Диапазон рабочих скоростей подъема груза и частоты вращения приводных двигателей так широк, что редуктор со стандартным значением передаточно­го числа порой оказывается не пригодным. В таких случаях про­блема решается за счет изменения кратности полиспаста. Увеличивая кратность полиспаста а, можно уменьшить необходимое передаточное число редуктора ip и наоборот. Таким образом выбор полиспаста является ответственным этапом конструирования грузоподъемного механизма, так как от его кратности зависят практически все технические показатели механизма.

Полиспасты подразделяются на одинарные и сдвоенные. В практике известны также случаи применения счетверенных полиспастов. В одинарном полиспасте один конец каната крепится на барабане, а второй конец – при четной кратности на неподвижном элементе конструкции (рис.5.7 сх.о), а при нечетной кратности на крюковой подвеске. На указанной схеме канат к барабану проходит от полиспаста через направляющие блоки, так как механизм расположен в стороне от полиспаста и грузозахватного устройства. Так устроен, например, башенный кран, у которого механизм установлен в основании башни, а полиспаст намного выше на конце стрелы. На других типах кранов применяют схемы полиспастов без направляющих блоков (схема 4), когда канат от крюковой подвески непосредственно навивается на расположенный сверху барабан.

Рис. 5.7. Схемы запасовки полипастов

Одинарные полиспасты часто используются на кранах, но имеют ряд недостатков. Как можно видеть на схеме 4 подъем груза сопровождается перемещением каната при его навивке вдоль оси барабана и «уводом» груза в сторону по горизонтали, что недопустимо при выполнении монтажных операций. Кроме того, наматывание или сматывание каната с барабана ведет к неравномерному и постоянно меняющемуся нагружению опор барабана и пролетных балок металлоконструкций крана.

С целью обеспечения строго вертикального подъема и опускания груза при постоянной величине нагрузок на опоры барабана применяют сдвоенные полиспасты, состоящие из двух работающих совместно одинарных (схемы 1, 2, 3, 5, 6, 7, 8, 9). В сдвоенном полиспасте оба конца каната закреплены на барабане, а в систему блоков введен так называемый уравнительный блок, который в отличие от других блоков не вращается при подъеме или опускании груза, а лишь слегка временами проворачивается, выравнивая длины ветвей обоих полиспастов. Этот блок может иметь уменьшенный по сравнению с остальными диаметр и располагаться как сверху среди группы неподвижных блоков так и снизу в крюковой подвеске вместе с подвижными блоками. Иногда вместо уравнительного блока и с той же целью в полиспаст встраивается балансир (схема 9), что позволяет в случаях, когда необходим канат особенно большой длины, вместо одного целого каната оснащать полиспаст двумя короткими его кусками.
