Кузнечный горн своими руками

Газовые горелки

И под конец дадим чертежи нескольких горелок для газовых горнов. Для художественной ковки они вполне подойдут, а, что ни говори, из кузнечных работ она самая востребованная. Все эти горелки – инжекционные прямоточные. Куда более эффективные и универсальные вихревые слишком сложны для самостоятельного изготовления.

Первая, на рис., самая сложная. Чтобы ее сделать, нужно быть токарем-фрезеровщиком не ниже 5 реального разряда. Зато работает на любом газе (кроме ацетилена, см. ниже!), бензовоздушной смеси и дает очень мощный наддув: может продуть и большой стационарный горн, описанный выше.

Следующая (см. рис.) попроще и содержит меньше деталей, хотя и здесь нужно точно точить пологие конусы. Дует тоже отлично, но работает только на пропане. Под бутан сопло требуется совсем узкое, да бутан и применяется мало.

Обтачивать вчистую внешнюю поверхность инжектора Д1 и сверлить сопло нужно в один установ. Сопло сверлится твердосплавным сверлом и проходится вчистую разверткой. Это и есть главный недостаток конструкции: требуется мелкий точный инструмент, не везде и не всегда доступный.

Ниже на рис. две горелки попроще. Слева – точеная универсальная под бытовой газ или пропан. Продуть может максимум небольшой передвижной горн, но выточить детали под силу токарю-середняку. Нужно только владеть технологией посадки деталей в горячий натяг. Которая, впрочем, не сложна.

Справа – горелка-самоделка. Большинство деталей, включая ниппель – от велосипеда. Из токарки требуется только обточить в размер самую малую звездочку от велосипедной КПП. Эта горелка всеядна: пропан, бутан, бытовой газовый коктейль, бензовоздух. Но греть ею можно только малые кирпичные замкнутые горны, показанные в начале.

Как своими руками сделать кузнечный горн

Кузнечный горн — это оборудование, позволяющее разогреть металл до температуры 1200 градусов. Его размеры имеют большой разбег. Некоторые габаритные, стационарные, иные маленькие, переносные.

Изготовить кузнечный горн своими руками можно любой конструкции, который будет работать как на твердом топливе, так и на газообразном.

Устройство и принцип действия

Для того чтобы понять, как сделать горн своими руками, нужно разобраться в его конструкции. В основе физических процессов лежит соединение углерода с кислородом. Иными словами, идет процесс горения углерода с высвобождением тепла.

Чтобы не произошло полного сгорания металла, количество кислорода подается не в полном количестве. Это регулируется дутьем воздуха. Передерживать заготовку в горне тоже не следует. Металл пересушится и станет твердым, но хрупким. Классический пример — чугун.

Самодельный горн для ковки состоит из деталей:

  1. Стол, изготовленный из огнеупоров.
  2. Топливник или очаг, имеющий колосниковую решетку.
  3. Камера воздушная.
  4. Дренаж воздушный.
  5. Воздуховод подающий.
  6. Вентиль воздушный.
  7. Камера.
  8. Окно, через которые подаются заготовки.
  9. Зонт.
  10. Дымоход.
  11. Горнило.
  12. Ванна для закалки.
  13. Газовоздушная камера.

Рисунок 1: Чертеж кузнечного горна

Для футеровки стола своими руками используется огнеупорный кирпич. Основу горна составляет форма, которая включает в себя топливник, колосники и воздушную камеру. При помощи воздушного дренажа идет регулировка дутья. Дымоход предназначен для отвода скопившихся газов. Не всегда необходима закалочная камера. Она требуется в случае ковки булатной стали, чтобы изделие прошло необходимую термическую обработку.

Горнило — место, где выдерживается максимальная температура. В домашних условиях сложено оно из шамотных кирпичей.

Топливо

В качестве топлива может использоваться:

  • Мелкий кокс. Предварительно растопку ведут дровами, на которые накладывается уголь. Температура воспламенения кокса до 600 градусов, поэтому он укладывается в последнюю очередь.
  • Древесный уголь горит лучше, потому что имеет микропористую структуру.
  • Каменный уголь. При горении он должен дойти до стадии карбона. Горит хуже, чем кокс, поэтому используется при ковке менее ответственные изделия.
  • Дровами. Их сжигают в обечайке, чтобы вредные примеси не попадали на металл.
  • Работа на отработанном масле.

Делаем газовый кузнечный горн своими руками

Для большинства мастерских, работающих с металлом, необходим кузнечный горн. Если вам приходится работать не только с холодной, но и горячей ковкой, то без него никак не обойтись.

Можно все необходимое оборудование просто приобрести, но стоимость кузнечного горна довольно существенная, ценовой диапазон начинается с полсотни тысяч рублей.

А потому в голову любого владельца мастерской приходит рано или поздно мысль сделать кузнечный горн своими руками.

Принцип работы инжекционной горелки.

В традиционной кузне используются горны, работающие либо на древесном, либо каменном угле (коксе), но, помимо этого, есть разновидности, использующие в качестве топлива нефтепродукты или газ.

Мы страна с крупнейшими запасами газа, цена на который довольно низка, поэтому именно газовый горн кузнечный, своими руками сделанный из подручных материалов, с учетом именно ваших предпочтений, станет лучшим вариантом для любого кузнеца.

Сделать кузнечный горн своими руками на газе не только несложно, но даже гораздо проще, чем традиционные угольные варианты.

Эффективность работы на газе очень высокая, а использовать можно не только магистральный природный газ, но и тот, что продается в баллонах.

Преимущества газового горна

Регулировка подачи воздуха.

  1. Устройство подобного «очага» во многом проще угольных вариантов, хотя бы потому, что в нем не используются колосниковые решетки.
  2. Регулировать подачу газа, а значит, и температуру горения намного проще, чем в других разновидностях.
  3. Из-за своего веса такое оборудование можно по праву считать мобильным. Его можно легко транспортировать в нужное место.
  4. Себестоимость изготовления совсем невелика и не подорвет бюджет мастера.
  5. Доступность и стоимость газа не сравнимы с другими конкурентами.

Любой мастер, имеющий элементарный опыт работы, сможет построить горн своими руками газовый или угольный, если будет иметь подходящие материалы, инструменты и чертеж будущего оборудования. На рисунке видна схема очень интересного варианта газового горна, но при изготовлении не обязательно его слепо придерживаться, каждый умелец может внести в него свои дополнения или упрощения.

Ведь нет какого-то единого общепринятого стандарта. Если вы выполните основные требования безопасности при монтаже и вас устраивает эффективность горна, то конструктивные особенности совсем не важны.

 Меняйте размеры, вид, конструкционные особенности, делайте горн под себя, свои пристрастия, рост, силу.

Даже такое, казалось бы, вечное требование, как основание очага из огнеупорного кирпича, не является неизменной догмой, многие кузнецы обходятся дырявым ведром, обмазанным слоем глины или даже толстым листом жаропрочной стали. Но все же рассмотрим вкратце два основных варианта газового горна.

Открытая модель горна: инструкция

Изготовление кузнечного горна.

Она представляет собой огнеупорное основание в виде поддона, площадки или стола с углублением. На дне выложены кирпичи или иное огнеупорное основание, по бокам стойки из кирпичей или стали, на которых будет крепиться газовая горелка.

Ее необходимо расположить так, чтоб сопло было направлено вниз, в центр огнеупорного поддона.
Конструкция примитивная, но эффективная, она даже не нуждается в вытяжном коробе, дым будет рассасываться естественным путем.

Но это если такой очаг установлен на открытом воздухе, под навесом или в хорошо проветриваемом помещении.

Так как форма горна открытая, то нет никаких ограничений на размер обрабатываемой детали, что очень привлекает многих мастеров.

Закрытая модель газового горна

Основное отличие от открытой разновидности в том, что такой горн обличен в корпус, как правило, в виде куба и имеется принудительная вытяжка. Корпус обычно делается из огнеупорных кирпичей с металлической крышкой, переходящей в вытяжку. Размеры закрытых горнов невелики, для домашнего использования он не превышает 80х100см. В передней панели нужно будет вставить дверцу.

В боковой стене предусматривается отверстие для монтирования газовой горелки. Важным условием является установка принудительной вытяжки (с каналом 30х30см), для этого часто используют двигатели от старого пылесоса, печи обогрева автомобиля и т.д.

Газовая горелка

Для корпуса газовой горелки берется труба из «нержавейки» 2 мм толщиной. К нему монтируется труба, состоящая из двух сваренных труб, по одной из них идет газ, по другой — воздух от насоса. Настройка работы горелки требует внимания и навыков.

Горны на угле

Горны, которые в качестве топлива используют уголь, отличаются простым устройством и практичностью использования. Конструкция устройства этого вида состоит из таких рабочих частей:

  1. Крыша и стенки. Для их возведения применяют кирпич, обладающий огнеустойчивыми свойствами. Это может быть шамот или динас.
  2. Гнездо. Именно в нем и происходит нагревание рабочих заготовок.
  3. Зонт. Состоит из шторок, откидного типа. Его основное предназначение заключается в улучшении естественной тяги рабочего пространства.
  4. Задняя стенка. В ней проделываются специальные отверстия, через которые обеспечивается подача исходящего потока воздуха.
  5. Воздушный кран. Посредством его использования выполняется подача воздуха в гнездо горна.
  6. Короб. Для его выполнения используется жаропрочная сталь. С его помощью происходит соединение входного отверстия и гнезда.
  7. Закаленная емкость. Она может быть выполнена как из кирпича, так и из стали. Основное ее предназначение заключается в понижении температуры рабочих заготовок после их термической обработки. Благодаря этому можно исключить процесс образования на них термотрещин.
  8. Дымоход. Через него выводятся продукты сгорания топлива.

Подготовку горна к использованию нужно проводить в такой последовательности:

очистить гнездо от остатков золы и сгоревших углей;
продуть дымоход и каналы, по которым проходит воздух посредством использования сжатого воздуха. Для этого можно использовать обычный пылесос;
насыпать на дно гнезда горна немного угля

При этом следует обратить внимание на то, что отверстие, расположенное на дне короба, должно остаться открытым;
для облегчения процесса розжига рекомендуется на поверхность угля положить немного ветоши, смоченной жидкостью для розжига костров. Вместо ветоши можно использовать древесные опилки;
когда уголь хорошо разгорится, можно понемногу подсыпать уголь небольшими порциями;
теперь необходимо открыть кран подачи воздуха и установить его посредине положения;
как только уголь станет прогорать, можно повысить интенсивность подачи потока воздуха;
при образовании на поверхности угля корки можно приступать к прогреву рабочей заготовки и подготовки ее для работы.

Так как температура под коркой выше, чем на ее поверхности, заготовка помещается непосредственно под корку. Если толщина корки достигает больше 5−10 мм, ее рекомендуется разрушить. В противном случае уровень теплопроводности становится меньшей.

Для того чтобы заготовка прогрелась равномерно по всей площади, ее необходимо периодически переворачивать

Стоит также обратить внимание на цвет огня. Он должен быть равномерный, а также иметь одинаковый цвет

Устройство горна

Классический производственный горн устроен следующим образом, см. рис справа:

Устройство кузнечного горна

  1. стол горна из огнеупорного материала;
  2. топливник (очаг) с колосниковой решеткой;
  3. воздушная камера;
  4. воздушный дренаж;
  5. подающий воздуховод;
  6. воздушный вентиль;
  7. камера (шатер) горна;
  8. окно для подачи длинномерных заготовок;
  9. зонт горна;
  10. дымоход (газоотвод);
  11. съемное горнило;
  12. закалочная ванна (бадья, лохань);
  13. газовоздушная камера.

Принцип действия горна

Чтобы самому сделать горн и успешно им пользоваться, разберемся, как работает горн, что в нем к чему и что в нем можно удешевить и упростить в условиях домашнего использования без ухудшения качества обработки металла. В основе работы горна лежит химическая реакция горения углерода 2C + O2 = 2CO2 + 188,1 ккал. По ее энерговыходу (94,05 ккал/моль, т.е. 12 г С, полностью сгорев, дадут 94,05 ккал тепла) видно, что углерод – весьма сильный восстановитель, т.е. жадно соединяется с кислородом.

Это свойство углерода с незапамятных времен используется в металлургии для выплавки железа и других металлов: их руды часто представляют собой соответствующие окислы или их производные соединения. Углерод бесцеремонно обирает себе кислород, и обездоленному металлу не остается ничего иного, кроме как выделиться в свободном виде.

В кузнечном горне восстановительная способность углерода также используется отчасти, как препятствующая окислению заготовки. Попросту, чтобы металл не сгорел. Но не менее здесь важна высокая теплотворная способность углерода: поддувая в массу топлива достаточно воздуха, чтобы углероду его хватило, можно сжечь его довольно быстро, а большое количество выделившегося тепла и температуру разовьет высокую.

Дутье в горн регулируют таким образом, чтобы кислорода топливу чуть-чуть не хватало, это полностью предотвратит окисление металла. Однако, если заготовку в горне передержать, то пойдет науглероживание: металл, особенно сталь, станет, как говорят, пересушенным – чрезмерно, непропорционально возрастанию твердости, хрупким. Пример совершенно пересушенного железа – чугун. В металлургии, чтобы получить из него конструкционную сталь, расплавленный чугун подвергают переделу: в конверторе или иным способом вводят в него кислород, отнимающий лишний углерод.

Принципиальная конструкция самодельного горна

Первый вопрос: какой горн делать – открытый или закрытый? Ответ будет зависеть от ваших планов – что вы собираетесь делать в своей кузнечной мастерской? Если это хобби в виде художественной ковки в малых количествах исключительно для дома и подарков родственникам, то вам будет вполне достаточно обзавестись открытым горном.

Он намного проще и обойдется вам дешевле по денежным и трудовым затратам. На открытом горне проще нагревать и массивные или длинные детали.

Если же вы планируете работать с металлами серьезно, чтобы, например, зарабатывать деньги, то мы посоветовали бы соорудить кузнечный горн своими руками закрытого типа.

Вот какие детали составляют грамотно собранный горн:

  • рама на стойках для опоры, все должно быть сделано из стали;
  • под – дно или нижняя часть стенки горна;
  • заслонка шиберного типа со специальными отверстиями для ускорения нагревания металла и экономии топлива;
  • вентилятор;
  • труба для отвода дыма
  • футеровки – тепловая защита печки в виде шамотных кирпичей;
  • рекуператор – специальное устройство для возврата выделяющегося тепла в виде печных газов и, таким образом, эффективного использования ресурсов.

Шаг 1:

Шаг 2:

Просверлите отверстия в трубе. Я пошел с тремя отверстиями вертикально на расстоянии около 1 см друг от друга.


Электроника для самодельщиков в китайском магазине.

Шаг 4:


Возьмите куски огнеупорных кирпичей нескольких десятков штук, удалите порошок, который приходит от дробления, и смешайте их в бетон. Я использовал смесь из 1/2 цемента и 1/2 мелкого кварцевого песка. Устройте огнеупоры фигуру вокруг в круге и добавить бетон.

Шаг 8:

Если вы хотите избежать этого, приварите что-нибудь тонкое к поверхности, например, гвозди, тонкие куски остатков железа или стали. Я справился с этим так, что частично разрезал три части там, где находятся ноги, и согнул их внутрь, чтобы удержать бетон.

Я изготовил деталь для влажного покрытия пепла. Позже это будет на шарнире и пружине, прикрепленной к трубе.

Шаг 10:

  • Здесь все в сборе с резьбовой трубой, которая соединяет кузницу с системой воздухозаборника.
  • В общем, все еще нужно прикрепить ножки, которые я решил не сваривать или даже держать вместе с винтами, так как вес кузнечной системы и штатива удерживает вещь на месте.

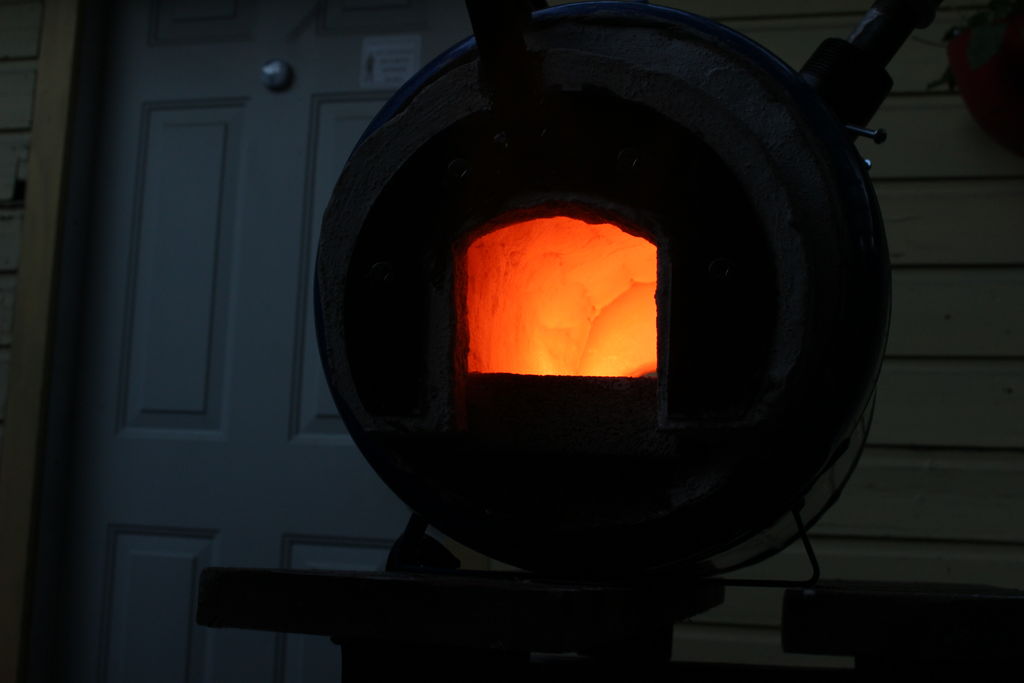

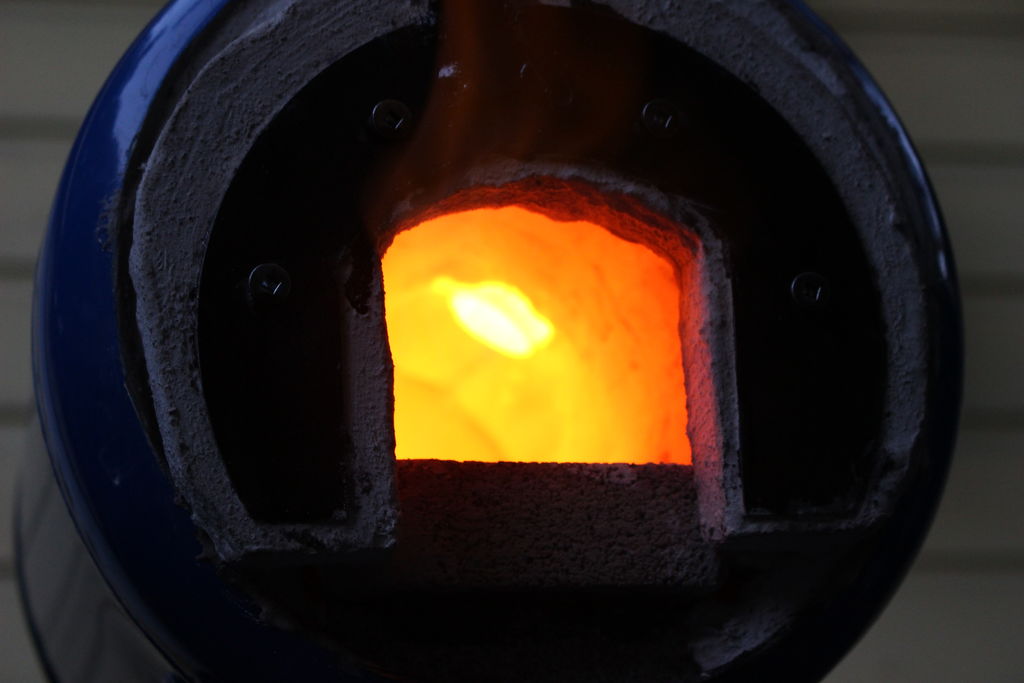

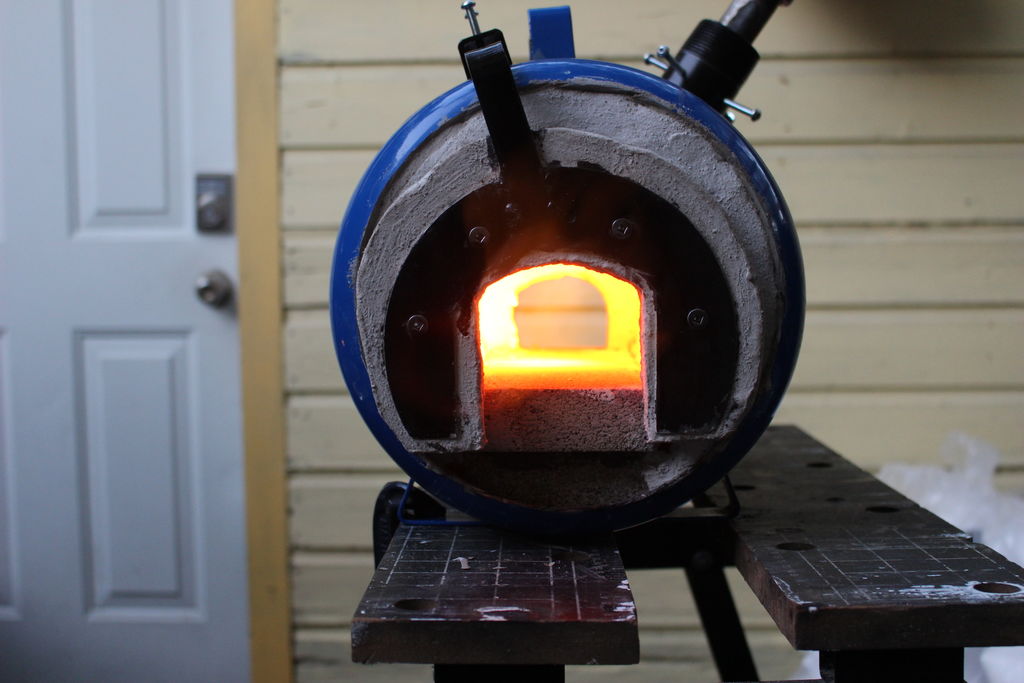

Шаг 12: Использование горна

Наденьте защитные очки и поставьте рядом огнетушитель. Чтобы разжечь пламя, используйте специальную длинную зажигалку для гриля и поднесите огонек прямо к отверстию с трубкой горелки. Медленно открывайте вентиль подачи газа, в горне должно появиться пламя. Пока оставьте маленькое пламя.

Высохшее керамическое покрытие необходимо запечь. 15-20 минут дайте горну постоять на низкой температуре, чтобы керамический состав и волокна огнеупорных материалов «устоялись».

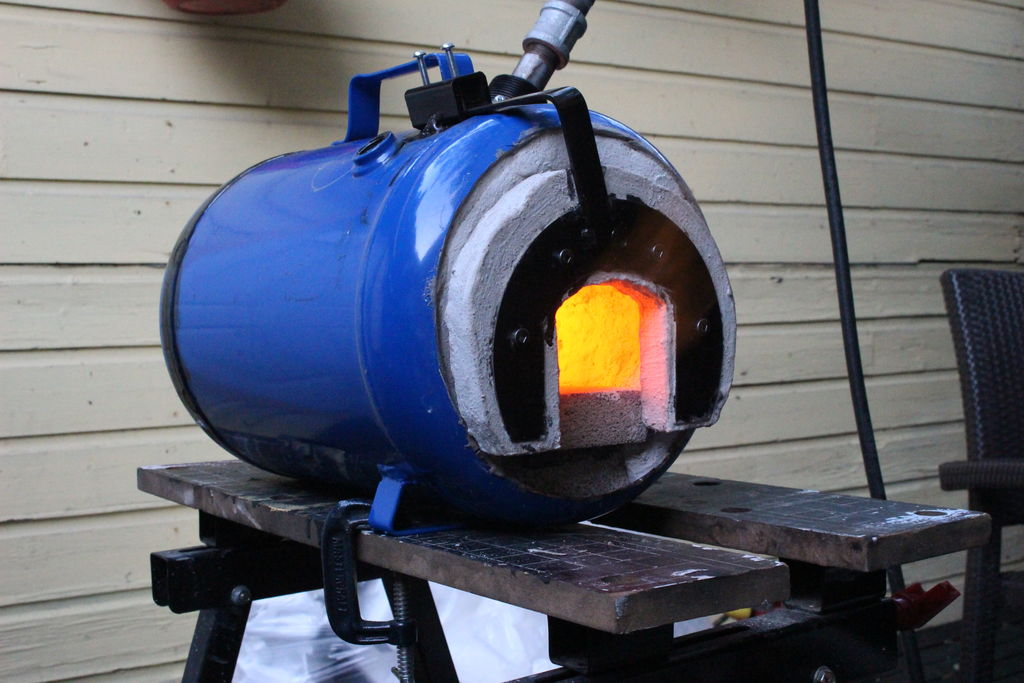

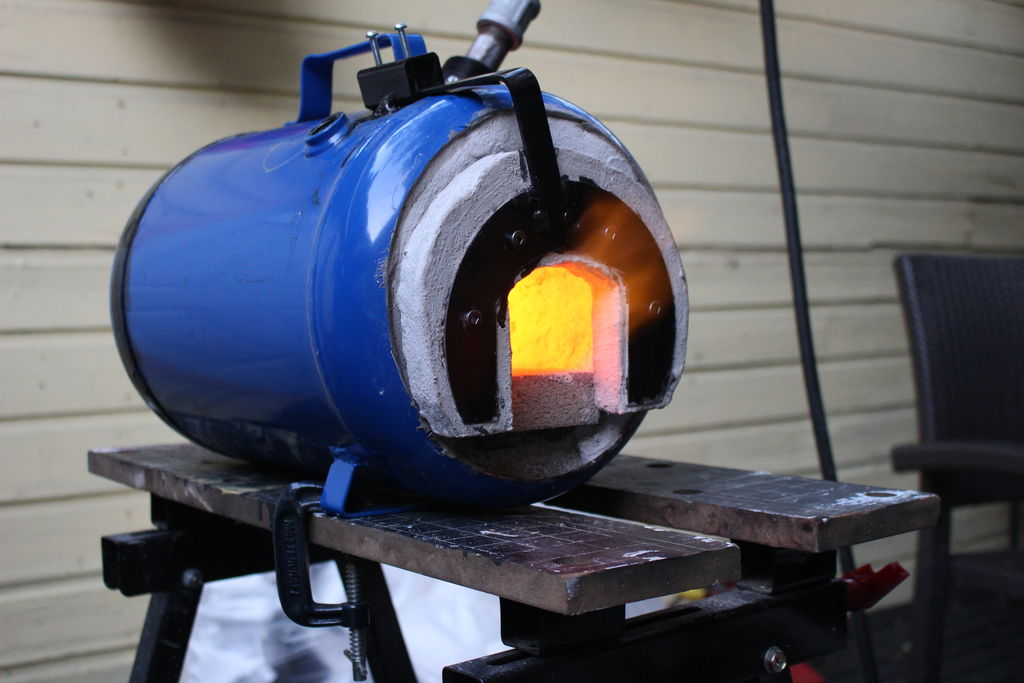

Горн готов к использованию. Поднимите температуру, чтобы проверить работоспособность горна.

Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим подробную пошаговую инструкцию по созданию переносного кузнечного горна работающего на пропане своими руками. Кузнечный горн использующий в качестве топлива пропан намного эффективнее чем угольный горн, так же неоспоримое преимущество в том что его можно переместить в любое место вашего гаража или мастерской, так же не требует дополнительной подачи воздуха.

В данном случае ГАЗОВЫЙ ГОРН представляет сабой металлоконструкцию из уголка, профтрубы и листового металла 2 мм. Камера горна выложена огнеупорным кирпичом что дает ей возможность выдерживать максимальные температурные нагрузки и при этом шамотный кирпич обладает низкой теплопроводностью, что дополнительно повышает КПД горна.

Имея в своей мастерской небольшой кузнечный горн вы сможете ковать всевозможные изделия: ножи, топоры, зубило, керно и многое другое, если вы творческий человек.. то вполне можно заняться художественной ковкой.

И так, давайте рассмотрим пошаговый процесс сборки горна.

Материалы

  1. уголок
  2. проф-труба
  3. листовой металл 2 мм
  4. огнеупорный кирпич
  5. газовая горелка
  6. баллон с газом (ПРОПАН)

Инструменты

  1. сварочный инвертор
  2. дрель
  3. УШМ (болгарка)
  4. линейка и маркер
  5. молоток
  6. хомутатель или плоскогубцы

Пошаговая инструкция по сборке кузнечного газового горна своими руками.

Первым делом делаем основание камеры из уголка 50х50, в местах сгиба нужно выпилить угол. Сгибаем. Получилось основание для укладки огнеупорного кирпича. Нижнюю часть завариваем листовым металлом 2 мм. Выкладываем огнеупорный кирпич. Привариваем ножки из про-трубы. Затем необходимо сделать отверстие в основании под установку сопла газовой горелки. Сверлим отверстия в кирпиче. Так же нужно прожечь отверстие в металле. Устанавливаем горелку. Затем навариваем уголки по углам и делаем стенки с крышей. Верхнюю часть гона следует покрыть металлом 2 мм. Рукоять газовой горелки прикручиваем и фиксируем к основанию ножек горна. Далее останется только подсоединить через гибкий резиновый шланг газовый баллон и модно начинать работать с металлом, к примеру из куска железа выковать нож. Вот такой кузнечный газовый горн запросто можно сделать своими руками и заняться к примеру художественной ковкой малых изделий из металла.

Как топят горн?

Чтобы взяться наконец-то за свой собственный горн, осталось выяснить, а как же его топить? Тогда и в конструкциях разобраться будет проще.

Лучшее топливо для горна – мелкий кокс. Кузнецы его называют коксиком, название переняли и торговцы. Если в продаже кокс, а есть и коксик в мелкой упаковке. Стоит коксик, смотря до региону, раза в 3 дороже каменного угля, но уходит его на 1 ковку при умелом обращении раз в 4-5 меньше.

Кокс – практически чистый аморфный углерод, карбон. Действительно чистый: коксовый газ – ценное химическое сырье, так что металлурги не халтурят. Воспламеняется при 450-600 градусах, поэтому растопка нужна двойная: дровами разжигают уголь, а уж на него накладывают слой в 150-170 м кокса и включают дутье на максимум. Когда уголь прогорит (это видно по пламени), массу кокса разгребают, оставив на колоснике слой в 1/3-1/4 от высоты всей кучи, вводят в очаг заготовку и загребают горящим топливом. Дутье сбавляют до нормы для данной операции и ждут, пока деталь дозреет.

Для работы с дамаском нужен древесный уголь, он загорается при меньшей температуре и сгорает быстрее, т.к. сохраняет микропористую структуру древесины. А также, как активированный уголь в противогазе, дополнительно поглощает легирующие яды. Дело в том, что булат проковывают из пучка проволок или прутков разной твердости. Собственно изделие получается их взаимной диффузией при ковке. Процесс очень тонкий, и регулировка дутья нужна ювелирная, а легкий пористый древесный уголь на манипуляции воздушным дренажом отзывается мгновенно.

Обечайка для топки горна дровами

Если топить каменным углем, ему нужно дать прогореть до карбона, т.е. летучие составляющие, тот самый коксовый газ, должны выгореть. Это опять-таки видно по цвету пламени. Но столь полного извлечения летучих, как в коксовой батарее, прямо в горне не добиться, так что на угле можно ковать декоративные или среднего качества обиходные изделия. Как правило, одной загрузки угля не хватает и его приходится дожигать. Догрузку на дожигание подкладывают к очагу сбоку на стол и по мере прогорания подгребают образующийся карбон на заготовку.

Дровами топят в общем так же, как углем, но только лиственными. Просто кучей дрова скорее прогорят до золы, чем полностью выпустят летучие и образуют уголь. Кроме того, допускать попадания непрогоревших щепок на деталь никак нельзя, уж больно много в древесине вредных для стали примесей. Поэтому дрова на карбон в горне выжигают в обечайке, см. рис. Догрузку выжигают подложив вплотную к ней и по мере прогорания угли переносят в обечайку шипцами.

Изготовление твердотопливного горна

Открытый горн на твердом топливе

В старых мастерских ранее для этого использовали меха, качая которые создавали мощную струю воздуха, подающуюся в очаг.

Как собрать такой твердотопливный кузнечный горн?

Самая простая конструкция — открытая сверху печь, установленная на улице. Ее преимущество в том, что не нужно заморачиваться обустройством мощной вентиляции.

  • Изначально заливается бетонное основание, желательно с армированием.
  • На нем изначально собирают основание, используя обычный стеновой кирпич. Такой стол может быть любой удобной высоты. При этом нужно в одной из стенок оставить отверстие. Так называемое поддувало. В итоге должен получиться квадрат или прямоугольник.
  • Следующий шаг сборка собственно нижней поверхности печи (под). Ее собирают из огнеупорного кирпича, который укладывают на основания, например, со стальных уголков.
  • По центру будущего очага оставляют отверстие под колосник. Для изготовления этого элемента используют термостойкий материал. Отлично подойдет чугунная плита от старой печи. В ней нужно просверлить предварительно отверстия.
  • Когда колосник установлен, складывают стенки с того же огнеупорного кирпича.
  • В одной из стен делают отверстие под систему подачи воздуха. Его можно высверлить, используя дрель и алмазную коронку. Или же заранее оставить при кладке.
  • Если собирают верх, то придется сложить и дымоход, иначе в закрытой печи, да еще и в помещении, не будет тяги.

Когда работы окончены, монтируют систему подачи воздуха. Здесь можно установить электрический вентилятор в трубе. Или же сконструировать кузнечные меха, как показано на видео:

Такое простейшее устройство вполне подойдет для ковки своими руками. Несмотря на примитивную конструкцию, такими печами пользовались на протяжении сотен лет, хотя имеются и недостатки.

Главный недостаток — это сложности в контролировании процесса и неравномерности нагревания заготовок. Также довольно низкое полезное действие в сравнении с газом и более высокий расход топлива.

Принцип действия горна

Чтобы пользователь мог самостоятельно сделать горн, ему требуется для начала разобраться в принципе его работы, чтобы впоследствии работать с тем, что есть, без потери в качестве. Существует химическая реакция горения углерода: 2С+О2=2СО2+188,1 ккал. Именно она лежит в основе работы любого приспособления. По реакции сразу видно, что углерод является довольно сильным восстановителем, то есть жадно соединяется с кислородом.

Эта восстановительная способность углерода отчасти используется и в кузнечном горне для препятствия окислению заготовки, то есть для того, чтобы металл в приспособлении не сгорел

Также очень важно другое свойство углерода — его высокая теплотворная способность. Это свойство заключается в том, что если поддувать в топливную массу достаточно воздуха, которого бы хватило углероду, то можно довольно быстро его сжечь, что приведёт большего количеству выделившегося тепла

Это позволит развить более высокую температуру.

Чтобы предотвратить окисление металла, дутьё в горне следует регулировать таким образом, чтобы топливу немного не хватало кислорода. Но следует помнить, что если заготовку передержать, то произойдёт науглероживание. Это означает, что металл станет пересушенным, то есть хрупким.

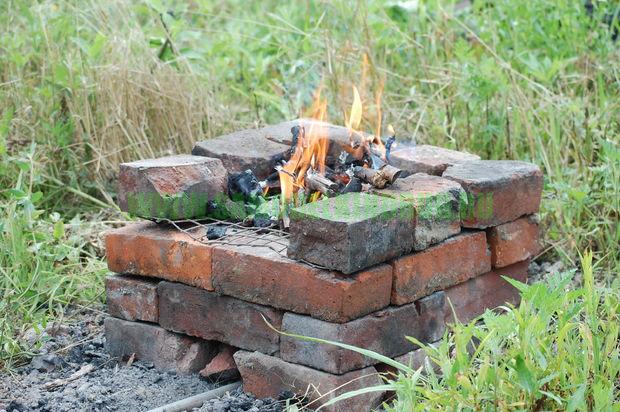

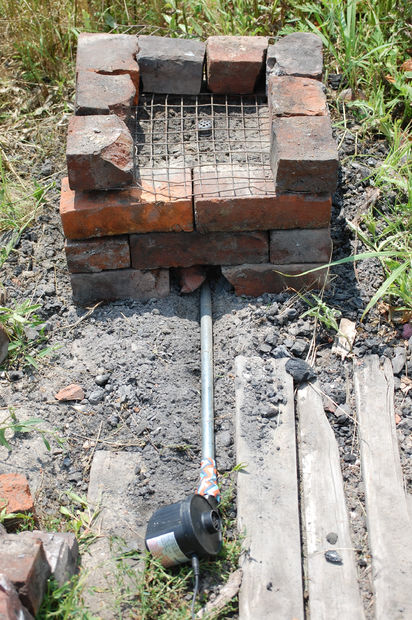

Простой кузнечный горн из красного кирпича

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим инструкцию по созданию простого кузнечного горна из красного керамического кирпича на твердом топливе в виде древесного угля.. Данный горн сделан с целью проведения кузнечных работ на открытом воздухе. Температура в нем поднимается высокая за счет угля и созданного постоянного притока воздуха по металлической водопроводной трубе. С помощью этого простого и бюджетного горна можно разогревать до красна металлические заготовки и ковать различные изделия в виде ножей, топоров, а так же заняться художественной ковкой.

Кузнечное дело-это древнейшая профессия с помощью которой человечество смогло освоить непокорный металл. Кузнецы издревле ценились и были уважаемы, даже после поражения той или иной стороны в битве, Кузнецов не трогали, а просто предлагали работать и ковать ОРУЖИЕ у победившей стороны.

Устройство кузнечного горна довольно простое, основание выкладывается из кирпича с полостью под закладку поддувало, рабочая часть где располагается древесный уголь и вытяжка. Ранее постоянный поток воздуха создавался при помощи мехов сделанных из кожи, а сегодня воздух нагнетается электродвигателем с лопастями установленными в металлической улитке.

Горн выложен в основание из 6 кирпичей, всего понадобилось 24 б/у кирпича и ведро песка, а так же металлическая труба с защитным наконечником, электродвигатель или фен.

Материалы

  1. б/у красный кирпич 24 шт
  2. песок
  3. водопроводная труба
  4. двигатель с лопастями и улиткой либо фен

Инструменты

Пошаговая инструкция по созданию простого кузнечного горна из б/у красного кирпича своими руками.

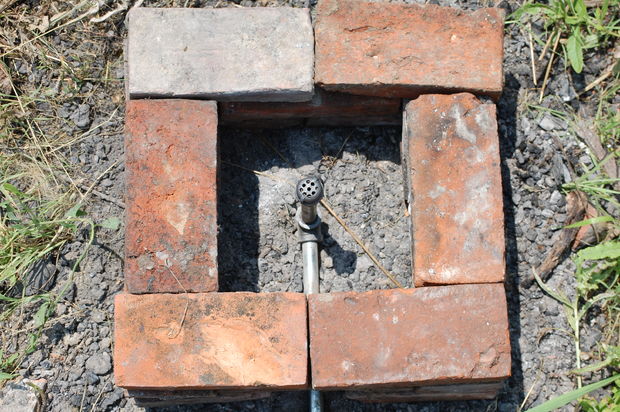

Первым делом следует подготовить керамический кирпич, необязательно покупать новый, вполне подойдет старенький. Наверняка у хозяйственного человека всегда есть запас после стройки или ремонта.

Строим твердотопливный горн

Главным недостатком твердотопливных горнов является то, что уголь сам по себе не может выдать нужную температуру свыше 1000°С. Поэтому в таких печках всегда нужна подача воздушной струи. Раньше это были меха, теперь чаще воздух подается через трубу с заваренным торцом, также сделанную из стали.

Проще всего такую печку выкопать прямо в земле – достаточно ямку обложить огнеупорными кирпичами. Самодельный кузнечный горн можно сделать по-другому: из стальной пластины с приличной толщиной соорудить стол с решеткой из чугуна или стали.


Колосниковая решетка для горна.

Пластина для стола должна быть сделана из заготовки с толщиной не меньше 5-ти мм. Если горн открытой конструкции установить на улице, не нужно будет специально заниматься вентиляцией.

Вот главные этапы по сооружению самодельного горна, работающего на угле:

  • Соорудить площадку для основания с бетоном и армированными прутьями.
  • Сложить кирпичи в виде прямоугольного основания, поверхность стола может быть любой высоты.
  • В любой стенке основания проделать отверстие для поддувала.
  • Собрать под из специального огнеупорного кирпича на основание.
  • Установить колосник с отверстиями, который нужно делать также из огнеупорного материала, для чего отлично подойдет чугунная дверца от старой печки.
  • После установки колосника доложить стенки из того же огнеупорного кирпича.
  • Не забыть оставить отверстие в одной стенке для подачи воздуха, лучше это сделать сразу при кладке кирпича.
  • В трубу для подачи воздуха вмонтировать вентилятор.
  • Если вы делаете закрытую конструкцию, обязательно соорудите дымоход, который абсолютно необходим для тяги.

Такой горн можно сделать мобильным – все зависит от вас. Отличным каркасом для твердотопливного горна может послужить старая газовая плита.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
