Фрезер из дрели своими руками

Как работать?

Обработка заготовок с помощью ручного фрезера производится на специально оборудованном столе или держа его в руках. Небольшие детали лучше фрезеровать на столе, где можно их надежно закрепить.

Можно выделить наиболее часто используемые приемы фрезерования:

Работы со стандартным параллельным упором, который всегда есть в комплекте станка

Он обеспечивает возможность прямолинейного перемещения инструмента, что важно при обработки торцов, изготовления пазов и канавок.
Использование направляющей шины позволяет обеспечить перемещение аппарата под углом, который можно изменять.
При работе с круглыми заготовками и изготовления закругленных элементов фрезерование осуществляется с использованием циркуля.
Шаблоны или копировальные кольца позволяют обрабатывать заготовку по заданному образцу, дублировать детали.

Обработка кромок по шаблону

При желании сформировать декоративную кромку сложной конфигурации трудно направлять инструмент руками, произвольно. В данной ситуации следует использовать принцип шаблонов.

Проще всего использовать уже готовый образец, который закрепляется на столе. Если образца нет, то шаблон любой формы можно изготовить из оргалита или МДФ толщиной 8-12 мм. При изготовлении можно использовать электролобзик.

Копирование шаблона на обрабатываемой заготовке осуществляется с помощью специальной фрезы (копировальная фреза), снабженной подшипником. Рядом с фрезой устанавливается стержневой упор.

При фрезеровании подшипник обкатывает шаблон и передает эту траекторию фрезе. В результате обеспечивается точная копия детали. При сложных и глубоких рельефах работа проводится в несколько заходов.

Структура и назначение

Простыми словами строение фрезерного аппарата можно описать так: электродвигатель агрегата сообщает вращение на вал, на котором находится фреза (специализированная насадка). При устройстве ручного приспособления фреза помещается в спецпатрон, кулачковый либо цанговый.

Ключевой задачей приспособления является обработка пластмассы, железа, древесины, стекла, керамики либо органического стекла.

Пример – подготовка технологических отверстий под дверной замок в деревянном полотне.

Кроме того, это может быть обработка краёв деталей либо нарезка резьбы, фрезерование полостей и пазов.

Вращение обеспечивает электродвигатель, функционирующий от сети переменного электротока. Насадки могут применяться самые разнообразные исходя из материала, который требуется обработать.

Самым простым материалом для фрезерной обработки является древесина, поэтому в основном и фрезы для её обработки будут особенно часто попадающимися и недорогими. Для металлов разного уровня прочности и вязкости должны применяться насадки, отличные по своим свойствам в зависимости от характеристик самого фрезеруемого материала.

Безусловно, фрезы для металлов либо древесины не годятся для обработки керамики или стекла, для таких материалов требуется подобрать режущий инструмент с другими параметрами.

Достоинства и несовершенства фрезера из электродрели

Вырежьте из ДСП маленькую панель и изготовьте для неё 4 опорных бруска. Применяемые материалы должны быть качественными и крепкими. На крышке стола прорежьте полукруглое отверстие электроножовкой либо лобзиком. Сделайте прорези для упорного листа и фиксаторов. Панель прикрепите к мотору, посредством болтов либо специальных застёжек.

Фрезер должен закрепляться на столе при помощи подшипниковых узлов. Для того чтобы увеличить качество фиксирования электродрели в вертикальной позиции, нужно в верхней части стойки прирастить брусок из древесины. Он будет исполнять роль упора для электродрели. В завершающей стадии создания фрезера обработайте наждачкой все его деревянные поверхности. Рабочая площадка должна находиться на прочной и долговечной основе.

Созданная своими руками конструкция обладает очевидными достоинствами, ключевыми среди которых можно назвать следующие:

  • станок домашнего изготовления обойдётся на порядок дешевле, чем заводской;
  • фрезер из электродрели даёт возможность работать с поверхностями различного вида;
  • работы по сборке приспособления производить довольно легко, не считая момента подведения электропроводки;
  • простота в использовании;
  • лёгкость техобслуживания.

Значительных недочётов у самодельного оснащения немного. К главным недочётам можно отнести следующие моменты.

  • Ручной фрезер, изготовленный из подручных материалов, не отличается прочностью.
  • Скорость обрабатывания деталей слишком маленькая.
  • Ресурсов электродвигателя, взятого со старенького бытового устройства, не хватает для функционирования с непростыми материалами и поверхностями, в частности, с металлом. Данный недочёт можно ликвидировать. Для этого желательно взять высокоскоростной электродвигатель от перфоратора. Это позволит регулировать количество оборотов для различных материалов.

О том, как сделать фрезер из дрели своими руками, смотрите в следующем видео.

Принцип функционирования

Фрезерные станки идеальны для точной обработки древесины. Технология будет схожа с работой скульптора, который отсекает ненужные части детали. В такой ситуации главные функции будет выполнять фреза.

Инструмент с заострёнными гранями будет вращаться на больших скоростях, что ускорит проведение операций ФОТО: promzn.ru

Устройство приводится в действие с помощью электродвигателя. Чтобы обеспечить требуемую точность движений, используются специальные механические приспособления.

Копировально-фрезерный станок по дереву своими руками

Большое количество деталей, элементов мебели, прочих изделий нуждаются в фигурном высокоточном и аккуратном исполнении. В то же время, необходимо обеспечивать полную аналогию в целом тираже заготовок. Собственноручно достичь такого эффекта почти невозможно. Для этого используется копировально-фрезерный станок.

Несомненным достоинством такого приспособления станет то, что при простоте устройства, оно выполняет достаточно сложные узоры ФОТО: youtube.com

Кроме того, прибор будет незаменимым для сверления отверстий под ряд элементов (под замок и ручки, формирование рамок для зеркал, прочие работы).

Чтобы все детали, заготовки и изделия получались идентичными, станок по древесине использует в работе шаблоны. Они являются объёмными образцами, выполняемыми из дерева, пластмассы и прочих материалов. Чтобы обеспечить высокоточное проведение работ, используют вакуумное прижимание заготовок и автоподачу шаблона.

Благодаря идеальному копированию границ шаблона, получатся идентичные готовые изделия со сложными узорами и отверстиями необходимой формы ФОТО: met-all.org

Как изготовить токарный станок по дереву своими руками: чертежи и технология

Самый простой способ собственноручно изготовить инструмент в домашних условиях – сконструировать токарный станок или фрезер из дрели или электрического мотора, снятого с другого инструмента. Этот процесс не так уж и сложен, поэтому каждый мастер способен справиться с его выполнением. Для этого потребуется электрический двигатель, мощность которого не превышает 500 Вт, и подручные материалы. В качестве привода может использоваться и дрель. Конечно, для изготовления токарного станка потребуются некоторые навыки.

Устройство задней бабки самодельного токарного станка по дереву

Для строительства станка необходимы следующие элементы:

  • металлическая станина;
  • электромотор;
  • подручник;
  • задняя бабка.

Не помешает обзавестись чертежом, который поможет сориентироваться в размерах и правильно изготовить все элементы конструкции для последующей ее сборки.

Как изготовить самодельный сверлильный станок своими руками с мотором

Для начала нужно подготовить вал электромотора. Для этого на него устанавливается планшайба, подойдет и стальной центр с резьбой. Монтаж второго центра осуществляется в трубку задней бабки. Для изготовления станины потребуется пара уголков размером 5х3 см, их длина – 15 см. К станине с помощью болтового соединения крепится мотор.

Пример самодельного сверлильного станка

На следующем этапе изготовления самодельного станка своими руками выполняется сборка бабки. Этот элемент формируется из пары горизонтальных и пары вертикальных уголков. К ней крепится труба, предназначенная для шпинделя. В нее нужно вставить болт, диаметр которого составляет 1,2 см. Предварительно его головка затачивается под прямым углом. Таким образом, обозначается центральная часть шпинделя. После этого бабка устанавливается на станине. На верхней стойке, которая соединяется с горизонтальными уголками, необходимо закрепить методом сварки трубку.

Для изготовления подручника нужно взять стальной стержень с фаской. Также этот элемент должен иметь отверстие, которое будет использоваться для закрепления опорной линейки. Необходимо вертикально приварить трубку со стопорным винтом к длинному уголку. Затем в нее вставляется стержень подручника.

В качестве шпинделя передней бабки будет использоваться ротор мотора, на котором закреплена планшайба. В ней нужно выполнить несколько отверстий. В центральной части будет вставляться вилка. Отверстия по краям предназначены для фиксации детали с помощью шурупов.

Даже с помощью простых инструментов можно создать интересные деревянные изделия, для этого необходимо изучить технологию работы с инструментом и практиковаться

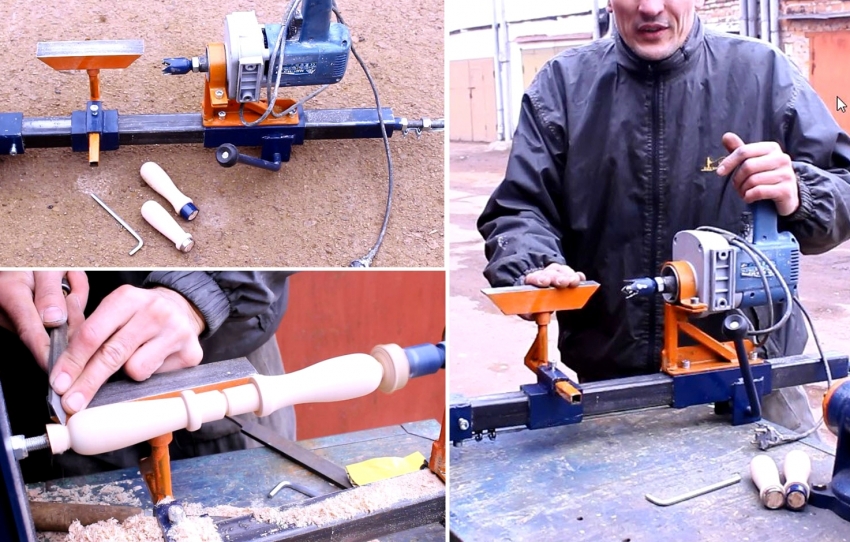

Как изготовить своими руками из дрели токарный станок по дереву

Имея под рукой верстак с прочной и ровной рабочей поверхностью, можно соорудить токарный станок, не прибегая к строительству станины. Электрическая дрель в этом случае будет выполнять функцию вращательного привода и передней бабки. Согласно простейшему чертежу станка этот инструмент достаточно закрепить на поверхности верстака через шейку. Для фиксации подойдут струбцины и хомут.

Далее нужно изготовить упор, который будет выступать в роли задней бабки.

Этот элемент монтируется напротив дрели. Для его создания можно взять два бруска из дерева и регулировочный винт, заточенный с одного конца под конус. Если предполагается использование станка для обработки массивных деревянных заготовок, то желательно зафиксировать упор на столе с помощью струбцин.

Для изготовления инструмента своими руками достаточно недорогих материалов. Токарный станок на основе дрели можно использовать для вытачивания различных деталей:

  • дверные ручки;
  • конструкционные детали лестницы;
  • декоративные изделия и т. п.

С помощью верстака с прочной и ровной рабочей поверхностью, можно сделать токарный станок из дрели своими руками

Чтобы расширить функциональные возможности инструмента, его конструкцию можно дополнить насадками и прочими приспособлениями, способными улучшить качество работы.

К таким усовершенствованиям можно отнести:

  • выполнение намотки на трансформаторах;
  • нанесение красящего состава поверх вращающейся детали для создания узоров;
  • нанесение спиральных насечек на заготовку и т. п.

Установка специальной приставки в виде копира позволит использовать станок для создания целой серии одинаковых деталей или изделий по шаблону.

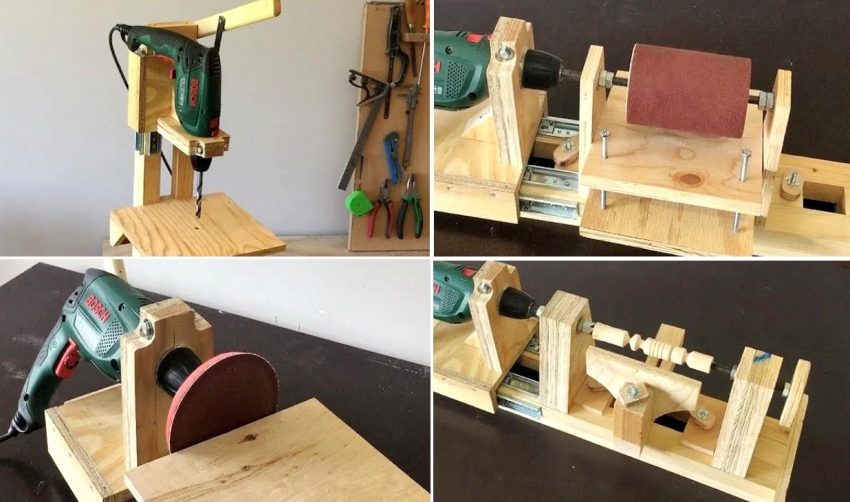

Пример многофункционального самодельного деревообрабатывающего станка из дрели

Сверлильный станок

При изготовлении стойки для закрепления сверлилки, необходимо понять принцип ее работы, и проявить фантазию при изготовлении отдельных ее узлов.

Вариант стойки № 1

Для примера, ниже приводится инструкция по изготовлению приспособления для дрели из простых подручных материалов.

  1. Чтобы прикрепить сверлилку к салазкам, используются хомуты, под которые подкладывается резиновая прокладка.
  2. Для поднимания и опускания подвижной части салазок, к которым крепится электроинструмент, применяется стойка с рычагом.
  3. Для ограничения глубины сверления, под рычагом установлен регулируемый упор.
  4. Неподвижная часть салазок прикреплена к трубе с помощью фланца.
  5. Вертикальная и горизонтальная часть трубы соединяется угольником. Необходимо при соединении выдержать прямой угол. Вертикальная труба закрепляется во фланце, прикрученном к станине. Вместо трубы можно использовать “косынки” из ДСП, которые закрепляются к станине и к неподвижной части салазок при помощи евровинтов (конфирматов).
  6. На подвижной площадке необходимо сделать 4 отверстия для хомутов, используемых для зажатия корпуса аппарата. Также на стороне, которая будет повернута к неподвижной части стойки, необходимо приклеить рейки. Для лучшего скольжения они смазываются парафином.
  7. Для того, чтобы корпус аппарата не опускался, внизу можно установить 2 упора, как показано на рисунке.
  8. Для выравнивания корпуса агрегата под прямым углом можно приклеить рейку необходимой толщины (толщина определяется методом подбора).
  9. Направляющие в данной конструкции сделаны из алюминиевого профиля. Но можно их заменить и на шариковые (телескопические) направляющие, которые используются для установки ящиков в мебели. Задача направляющих – жесткое (без люфтов) и в то же время подвижное соединение частей стойки.

  10. Чтобы собрать рычаг, и он при этом мог двигаться, гайку до упора затягивать не следует. Для фиксации гайки и предотвращения ее самопроизвольного откручивания применяется еще одна, которая прикручивается рядом.
  11. Часть рычага, прикрепленная к подвижной площадке, на конце должна быть скругленной.
  12. Если вам требуется, чтобы агрегат после сверления поднимался в верхнее положение, можно установить пружину, прикрепив один ее конец к подвижной площадке, а другой – к горизонтальной части трубы. Если пружина короткая, можно удлинить ее с помощью шнура.

Вариант стойки № 2

На рисунке ниже представлен еще один самодельный сверлильный станок, стойку для которого можно изготовить из толстой фанеры, а остальные части – из деревянного бруса.

Роль направляющей в сверлильном станке, сделанном из дрели, играет алюминиевый профиль. Но, если вы такой профиль не найдете, то заменить его можно на мебельные направляющие (телескопические).

Вариант стойки № 3

Если у вас в доме завалялся фотоувеличитель советских времен, то он может послужить основой для стойки под дрель. Данная конструкция уже имеет жесткие направляющие, а также зубчатый механизм, обеспечивающий вертикальное перемещение каретки по ним.

Вам потребуется лишь немного доработать конструкцию, приделав к каретке хомуты, а к регулятору высоты — удобные ручки.

Оборудование для самодельного станка для фрезера

Важным элементом станка является пантограф, с помощью которого и обеспечивается постановка задачи для фрезера. На фото показан принцип действия рисовально-чертежного пантографа с масштабированием. Такое простое устройство позволяет копировать детали в разном масштабе, смещая режущий инструмент относительно нулевой точки.

Для изготовления 3D-станка копир имеет 4 степени свободы, что позволяет воссоздавать объемные модели. Такой аппарат показан на фото.

Технология изготовления фрезеровального станка своими руками

Фрезерно-копировальный станок изготавливается в таком порядке:

  1. Из профильной трубы 40 х 40 мм формируется основание станка и небольшие вертикальные стойки.
  2. Из трубы 30 х 60 изготавливаются опоры для рельсовых направляющих.
  3. С помощью сварки собирается каркас и основная конструкция. Швы зачищаются.
  4. Направляющие закрепляются строго параллельно.
  5. Монтаж основания с рельсовыми направляющими.
  6. На металлической пластине сверлятся отверстия для подшипников и стоек.
  7. Изготавливается подвижный элемент путем закрепления коромысел длиной 300 мм.
  8. Подвижный элемент надевается на вал через подшипники.
  9. Конструкция размещается на пластине шириной 100 мм.
  10. Навесная конструкция устанавливается на направляющие через разрезные подшипники. Закрепляются концевики.
  11. На концах коромысла фиксируются подвижные муфты, щуп и фреза.
  12. После связки всех элементов муфтами конструкция приобретает нужную подвижность.

Изготовление мини-станка из дрели

Для этого фрезера не требуются ремешки и шкивы: насадки-фрезы надеваются прямо на вал двигателя, как на фото. Зато нужны полозья, каретки, ось с резьбой. При вращении вала каретка движется по нему вниз и вверх. Скользящие полозья — направляющие. После установки высоты фиксируется каретка. Весь аппарат удерживает корпус, который монтируется внизу на столешнице.

Внимание! Двигатель и каретка не должны шататься в процессе работы. Иначе вы не сможете точно обрабатывать материал с помощью фрезера.. Наиболее сложная манипуляция в сборке— зафиксировать патрон и двигатель

Придётся купить специальный переходник, а его точную сбалансированную установку доверить слесарю с профессиональным оборудованием. После завершения сборки проведите испытание фрезера:

Наиболее сложная манипуляция в сборке— зафиксировать патрон и двигатель. Придётся купить специальный переходник, а его точную сбалансированную установку доверить слесарю с профессиональным оборудованием. После завершения сборки проведите испытание фрезера:

  • установите лёгкую насадку;
  • включите устройство в сеть;
  • попробуйте провести простейшие операции;
  • при положительном результате выполните более серьёзные работы;
  • если снова всё в порядке, приступайте к полноценной эксплуатации.

Иногда мастера дополнительно оснащают аппарат шестернями для удобства управления.

Как строится фрезерный станок

Благодаря фрезеру можно формировать кромки деталей, соединения, деревянные элементы. Использовать получится и для других целей, выполняя самые разные работы. Так как инструмент является универсальным, а значит, он просто необходим в хозяйстве каждого мастера.

Выглядит устройство по-простому. Состоит оно из трех деталей:

  • Фрезы;
  • Двигателя;
  • Шпинделя.

Да и принцип работы несложный. Для того чтобы изготовить станок самостоятельно, нужно использовать трехфазный двигатель. Редко применяют однофазную сеть. Есть такие мастера, которые умудряются собрать установку из двигателей, которые работают от постоянного тока, но лучше придерживаться стандартного алгоритма, чтобы потом не было проблем с подключением к электросети.

Работа ведется на мощности в один или два киловатта. Только в этом случае можно будет пользоваться любыми фрезами для нормального режима

При этом выбирая фрезу, обратите внимание, с каким материалом Вы собираетесь работать. Так как для каждого свой резак

Что касается шпинделя, то его изготавливают из прочного материала, такого как жесткий металл, сделанный именно так, он стабильно будет работать. Лучше, чтобы требования были завышены. Тогда точно станок заработает отлично.

Фрезерный станок ЧПУ по дереву своими руками – общие положения и важные нюансы

Это оборудование применяют для изготовления сложных деталей и крупных партий одинаковых изделий Особой системой приводов фреза перемещается по вертикали и горизонтали в границах рабочего стола, наклоняется под нужным углом. Точность перемещений обеспечивают применением шаговых электродвигателей. Всеми действиями управляет электроника и специализированное программное обеспечение. Для изготовления фрезера с ЧПУ по дереву своими руками необходимы соответствующие знания и навыки.

Подробные инструкции по реализации такого проекта нужно рассматривать подробно с помощью отдельной серии тематических статей. В рамках настоящей публикации можно привести несколько универсальных рекомендаций:

  1. Чтобы снизить нагрузки на опорные части и шпиндель до нескольких кг, следует пользоваться качественным, хорошо заточенным инструментом соптимальной скоростью обработки.
  2. Необязательно выбирать мощные шаговые двигатели (более 20 Вт). В данном проекте они преодолевают сравнительно небольшие силы трения при перемещении по направляющим. Для уменьшения сопротивления необходима качественная смазка.
  3. Для получения хорошей точности подходят шаговые двигатели с единичным шагом в 1,6−2° (погрешность − 2,5−3%). Необходимо правильно подобрать соответствующую винтовую пару.
  4. С использованием зубчатого ремня получить точность выше 0,3−0,4 мм на длине 650−750 мм очень сложно. Винтовой привод поможет решить такую задачу без лишних трудностей.
  5. Предпочтительно применять подшипники скольжения. Шариковые аналоги отличаются большим люфтом.

Для повторения лучше взять неслишком сложный образец. Подойдёт, например, хорошо известный специалистам фрезерный станок австрийского производства Step-Four

Принцип работы фрезера

Фрезерное устройство работает так:

  • мотор обеспечивает вращение и передаёт его на шпиндель из прочного и жёсткого металла;
  • на шпинделе надета насадка для работы по металлу или дереву — фреза;
  • она обрабатывает материал, который закреплён на рабочей плоскости.

Обратите внимание! В ручном варианте фрезера насадка крепится в патрон. Фрезер из дрели может работать также по керамике, стеклу, пластику

Для каждого материала — отдельная насадка со своими характеристиками:

Фрезер из дрели может работать также по керамике, стеклу, пластику. Для каждого материала — отдельная насадка со своими характеристиками:

  1. Для дерева — простые фрезы, не высокопрочные и без большого количества оборотов.
  2. Для металла — усиленная насадка. Особенно сложно поддаётся обработке фрезером латунь.
  3. Для стекла и подобных материалов — фрезы из специальных сплавов.

С помощью такого инструмента можно накрутить резьбу, выточить пазы и полости, сгладить и придать нужную форму кромке, выточить отверстия. Дрель обеспечит ручной станок электродвигателем подходящей мощности. При его подборе учитывайте мощность и скорость вращения. Второй параметр влияет на качество реза: чем больше оборотов, тем лучше.

Мощность зависит от материала, который будет обрабатываться. Для заготовок из древесины достаточно 0,5 кВт. Но даже в этом случае мастера рекомендуют искать более мощное устройство 1-2 кВт. Такой фрезер будет универсальным и удобным для работы с различными материалами.

Управление станком

Как устроена управляющая программа?

Она представляет из себя текстовый txt-файл, где каждая строка задаёт новое перемещение фрезы по оси X, Y или Z. А инструмент в свою очередь переходит из одной точки в другую.

Управляющая программа задаёт не только координаты движения фрезы, но и команды для шпинделя — раскрутить или остановить, а также, скорость движения инструмента и вращения шпинделя.

Из совокупности этих программ формируется G-код.

Он передаётся на контроллер, который отвечает за дальнейшие действия станка. Существует огромное множество систем управления станком — DSP-контроллеры, NC Studio, Mach3, Moriseiki, Syntec, Weyhong, Fanuc, HAAS, Seikos, Heidenhain и др.

Программное обеспечение

Как правило, векторный чертёж для фрезеровки создаётся в Vectric Aspire. Но есть и другие программы, например, ArtCAM, Vcarve, SheetCAM и многие другие.

Выбор программного обеспечения зависит в том числе и от того, какую вы хотите делать фрезеровку. Она бывает контурной и 3d, рассмотрим их особенности.

Как сделать фрезер из болгарки

Не секрет, что угловая шлифовальная машина часто используется для для шлифовки, полировки и фрезеровки различных поверхностей дисковыми и чашечными насадками. Но если на шпиндель агрегата накрутить цангу, то получится фрезер из болгарки, который сможет работать не только с дисковыми фрезами, но и с любой оснасткой, имеющей цилиндрические хвостовики.

Также, чтобы сделать фрезер, на шпиндель болгарки можно закрепить и обычный кулачковый патрон от дрели.

На фото выше показано приспособление для болгарки, превращающее ее в ручную фрезерную машину. Как сделать приспособу, можно понять из этого видео.

Разные способы изготовления фрезера по дереву своими руками

Подробно о нескольких вариантах, как сделать фрезеровальный станок по дереву. Речь о переделке под фрезер дрели и двигателя стиральной машины, а также о подробностях изготовления инструмента с числовым программным управлением.

Переделка из дрели

В качестве средства для изготовления фрезера по дереву своими руками может пригодиться обычная дрель. Плюс такого варианта в том, что новый инструмент легко разбирается, то есть фрезерный станок вновь становится дрелью. Да и денежные траты на подобную самоделку практически нулевые.

Пошаговая инструкция переделки дрели на фрезер по дереву:

  1. Найти ненужную ручку от электроинструмента – это будет рукоятка.
  2. Соединить дрель с рукояткой подходящими крепежами и специальными уголками.

Прикрученная рукоятка

  1. Функцию опорной конструкции будет выполнять оргстекло. В нём размечается и прорезается круглое отверстие так, чтобы туда беспрепятственно проходил патрон дрели.
  2. На одинаковом расстоянии от отверстия с двух сторон прорезается по одной дырке под ножки опорной конструкции. Этими ножками будут две металлические трубки небольшого диаметра. По бокам они фиксируются зажимными крепежами. Закрепление дрели на опорной конструкции также осуществляется с помощью зажимов, которые подводятся к валу.

Закрепление на опоре

  1. Площадка на ножках устанавливается на ещё одну пластину. Для этого используют поворотные крепежи, что даст возможность менять угол наклона фрезера.
  2. Собственно, угол наклона и глубина погружения рабочей насадки будет регулироваться специальным подвижным зажимом.
  3. После надёжной фиксации дрели в опорной конструкции меняется родная оснастка. Поставить фрезу в патрон дрели напрямую в большинстве случаев не получится, понадобится переходник-адаптер. Найти его в магазине или интернете нетрудно.

Сделанный таким способом фрезер сможет выполнять все основные виды обработки дерева, вплоть до фигурной заточки. Минусы есть, притом существенные – не слишком высокая прочность рабочей насадки, а также меньшая скорость вращения по сравнению с оригинальными фрезеровочными агрегатами. Показатель можно повысить, поставив движок от перфоратора.

Из движка стиральной машины

Хорошим вариантом мотора под самодельный фрезерный станок по дереву будет движок от стиральной машины.

Двигатель от стиральной машины

Главных моментов в такой переделке два – посадка вала на цангу и создание фрезерного лифта. Разобравшись с подключением проводов, следует отрезать болгаркой резьбовую часть штатного вала двигателя – она не нужна.

Эта часть отрезается

Чтобы присоединить к валу цангу под фрезу, понадобится заказать специальный переходник у токаря и найти зажимную гайку.

Отверстия под опору двигателя стиральной машины станут основой лифта для фрезера-самоделки. В качестве втулок рекомендуют применять латунные трубки. Диаметр их должен быть таким, чтобы трубка сидела в гнезде максимально плотно. Для надёжной усадки дополнительно можно добавить эпоксидной смолы.

После этого на опорной конструкции высверливается отверстие под привод фрезера и размечаются места, куда будут приварены трубки под лифт. Но предварительно на трубки надеваются пружины. За счёт них будет обеспечено перемещение фрезера. На одну из опорных трубок крепится гайка с высверленным сбоку отверстием. В него вкручивается винт с ручкой, которая и будет регулировать положение фрезера во время работы.

На трубке слева – регулятор положения

Фрезер по дереву с ЧПУ

Один из наиболее надёжных видов фрезеровочных станков – агрегат с ЧПУ, то есть числовым программным управлением. Прослужить такой фрезер по дереву сможет долго, но сделать его своими руками – задача непростая. Вот с чем предстоит столкнуться:

  1. Нужно уметь работать с CADпрограммами. В них создаются чертежи и схемы перемещений фрезы по заданным алгоритмам.

Пример чертежа

  1. Настройка программы в ЧПУ.
  2. Отдельные комплектующие для станка данного вида придётся заказывать из-за рубежа – с того же Aliexpress, к примеру.
  3. Установка ходовых винтов и муфт, а также правильное подключение электронных элементов управления.

Под элементами управления подразумеваются:

  • блок питания;
  • контроллер;
  • драйвер для обеспечения хода режущей насадки.

Все перечисленные детали помещаются в отдельный блок. Его необходимо установить подальше от мотора фрезера, чтобы вибрации не воздействовали на работу микросхем.

Мини фрезерный ЧПУ станок

От теории к практике: изучаем принцип работы фрезерных станков по дереву

Самую большую сложность для начинающего «самодела» представляет создание вращающейся фрезы. Лучший станок – тот, который сможет обрабатывать дерево, как по прямому, так и по кривому контуру

Здесь важно правильно выбрать и закрепить саму ножевую головку, которая является главным рабочим органом фреза. Она фиксируется на шпинделе, который расположен на валу электродвигателя. Чаще всего эта деталь располагается вертикально

Вся конструкция крепится на станину, которая может перемещаться по двум осям. Существуют разные виды станков, каждый из которых обладает своими особенностями конструкции. Если вы планируете заниматься фигурной резьбой по дереву, то вам подойдёт ручной фрезер с подвижной фрезой. За основу можно взять технологию, используемую в ручных резаках

Чаще всего эта деталь располагается вертикально. Вся конструкция крепится на станину, которая может перемещаться по двум осям. Существуют разные виды станков, каждый из которых обладает своими особенностями конструкции. Если вы планируете заниматься фигурной резьбой по дереву, то вам подойдёт ручной фрезер с подвижной фрезой. За основу можно взять технологию, используемую в ручных резаках.

Готовые ручные фрезы удобны в работе, однако, не слишком дешёвые. Впрочем, создать подобную машину можно из подручных средств

Такие аппараты имеют простое устройство. В корпусе спрятаны ключевые узлы и элементы. Движущую силу обеспечивает мотор. Он «прячется» в корпусе и фиксирует держатель для переходников или цанг, в которые вставляются и фиксируются различные по диаметру фрезы.

Однако далеко не каждый мастер будет удовлетворён ручным резаком

Для выполнения более сложных задач лучше обратить внимание на стационарные фрезерные станки

Фрезером можно не только работать с плоскими поверхностями, но и создавать выемки и пазы

В отличие от ручного способа, изделия, обработанные электрическими станками, выглядят намного эффектнее. Да и существенно экономится время. Отдельно стоит сказать о платформе, которая, как правило, выполнена из металла. Она может крепиться штангами к корпусу отдельно. Нижняя часть имеет плиту скольжения из гладкого материала – это поможет инструменту плавно идти от точки к точке.

Важный параметр — устойчивость платформы. Лучше, если она будет выполнена из литого (у дорогих моделей) или штампованного (у бюджетных вариантов) материала. Это обеспечит лучшее прилегание к поверхности. Погружные модели считаются более профессиональными, они помогут создавать не только выемки, но и вытачивать пазы и отверстия нужной формы и глубины.

Мощность фрезера прямо пропорциональна весу аппарата

Это важно учитывать при выборе ручного инструмента

Создаём регулировочный лифт и монтируем дрель

Вырежьте из ДСП маленькую панель и изготовьте для неё 4 опорных бруска. Применяемые материалы должны быть качественными и крепкими. На крышке стола прорежьте полукруглое отверстие электроножовкой либо лобзиком. Сделайте прорези для упорного листа и фиксаторов. Панель прикрепите к мотору, посредством болтов либо специальных застёжек. Фрезер должен закрепляться на столе при помощи подшипниковых узлов. Для того чтобы увеличить качество фиксирования электродрели в вертикальной позиции, нужно в верхней части стойки прирастить брусок из древесины. Он будет исполнять роль упора для электродрели. В завершающей стадии создания фрезера обработайте наждачкой все его деревянные поверхности. Рабочая площадка должна находиться на прочной и долговечной основе.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
