Фрезерный станок по дереву

Критерии выбора

Выбирая оборудование для небольшой мастерской, особое внимание необходимо уделить следующим ключевым моментам

Мощность агрегата, которая подбирается с учетом сложности и объема выполняемых работ. К примеру, для сверления отверстий и обработки мягких пород (даже в больших объемах) достаточно будет 400 Вт.

Скорость вращения шпинделя. В данном случае определяющим фактором будут особенности материалов, с которыми предстоит работать.

Рабочий ход, то есть, предельная глубина погружения режущего инструмента. В условиях домашней мастерской вполне достаточно будет 20-50 мм.

Степень загрузки. Способность выдерживать те или иные нагрузки – это показатель, являющийся индивидуальным для каждой модели фрезера и определяемый его главными техническими характеристиками. Параллельно речь идет о длительности срока эксплуатации техники.

Ремонтопригодность инструмента

В данном случае внимание следует акцентировать как на качестве, так и на доступности запчастей для фрезера. В некоторых случаях пользователям приходится сталкиваться с дефицитом комплектующих, из-за которого нередко приобретается новое оборудование

Бренд

Как показывает практика, попытки экономии за счет покупки продукции малоизвестных марок чаще всего приводят к негативным последствиям.

Стоимость фрезера. Опытные специалисты рекомендуют отдавать предпочтение дорогостоящим моделям. Однако в наши дни доступная цена не всегда является признаком низкого качества.

Помимо всего прочего, важно помнить, что каждый конструктивный элемент любого оборудования имеет свои характеристики. Они определяют эксплуатационные свойства, следовательно, являются критерием выбора фрезера по дереву

Исходя из этого, стоит уделить внимание качеству следующих деталей

  • Подошва, а точнее – качество ее литья. Недорогие модели, как правило, оснащаются штампованными конструктивными элементами. Не менее важным будет размер проема, который определяет тип режущего инструмента, устанавливаемого на фрезер.
  • Блок крепления оснастки. Имеется в виду перечень инструмента (фрез), которые могут использоваться. Естественно, от данного ассортимента напрямую будет зависеть функциональность и универсальность аппарата.
  • Дополнительные приспособления. Речь, в частности, может идти о вспомогательных упорах, которые крепятся сбоку от базы и обеспечивают максимальную жесткость всей конструкции. Также станки комплектуются направляющими шинами, существенно повышающими точность выполнения работ, особенно при прямолинейном фрезеровании.

Для многих мастеров, наряду со всеми уже перечисленными параметрами, важную роль играет наличие и особенности дополнительных опций, способствующих существенному упрощению выполнения большинства работ. И речь в данном случае идет о следующих эффективных функциях.

  • Защита оборудования от перегрузок, активируемая при достижении температуры обмотки двигателя критического значения. В подавляющем большинстве случаев подобная опция присутствует у профессиональных моделей. При этом алгоритм функционирования системы защиты может быть разный – световая индикация или же аварийное отключение устройства, предотвращающее его выход из строя в автоматическом режиме.
  • Блокировка непреднамеренного запуска фрезера.
  • Электронная система управления работой электродвигателя, а также стабилизации вращения шпинделя.

Также многие современные модели фрезерных станков, включая ручные модели, оснащаются плавным запуском, предотвращающим порчу заготовок.

Классификация устройств

Выпускаются разнообразные модели станков для выполнения широкого спектра задач. Доступны инструменты, как для массовой обработки, так и для узкопрофильных операций.

Существуют следующие виды оборудования:

  • Штанговое – служит для формирования фигурных отверстий, пазов, вогнутых и выпуклых сфер. Подходит для применения дома и на ограниченных участках производства.
  • Кромочное – используется для вырубки канавок и углублений, обработки деревянных деталей с покрытием из ламината или специализированного листа.
  • Ротационное – подходит для отделки кромки и вырезания отверстий в различных материалах, таки как гипсокартон, древесина, пластик.
  • Ламельное – применимо для вырубки пазов с высокой точностью. Задействуется также для удаления небольших сучьев и сушины.
  • Присадочное – приборы с конкретной специализацией для изготовления мебели, создания равноудалённых отверстий.

Фрезы для ручного фрезера

Фрезы — это режущий инструмент, который обрабатывает и формирует поверхность. Состоят они из цилиндрической части, которая зажимается цангами в держателе агрегата, и режущей части. Цилиндрическая часть может быть разного диаметра. Выбирайте такой, цанга под который есть в вашем аппарате. Форма и расположение ножей режущей части определяет тот вид, который получает древесина после обработки. В некоторых фрезах (для кромок) есть упорный ролик. Он задает расстояние от режущей поверхности до обрабатываемого материала.


Работа ручным фрезером по дереву предполагает наличие некоторого количества фрез. Это — малая часть того, что существует

Делают фрезы из разных металлов и сплавов. Для обработки мягкой древесины — сосны, ели и т.п. — используют обычные насадки (HSS), для жестких пород — дуб, бук и другие — из жестких сплавов (HM).

Каждая фреза имеет определенный ресурс и максимальную скорость, на которой обеспечивается нормальная работа с минимальным биением. Превышать рекомендованную скорость не стоит — это может стать причиной поломки фрезера. Также нет смысла точить фрезу, если она затупилась. Делают это на специальном оборудовании (стоимостью около 1000$), где можно задать требуемый угол заточки. Вручную ничего путного не получится. Так что затупившиеся проще (и дешевле) заменить, так как стоят они относительно немного.

Популярные виды

Есть некоторое количество типов насадок для фрезера, которые используются чаще всего.

  • Кромочные. Служат для обработки боковых поверхностей заготовок. С их помощью можно сделать ровные или фигурные края, можно сформировать выемки и шипы для стыковки деталей. Именно этот тип фрез бывает с подшипником на конце — он упирается в деталь, задавая расстояние от края обрабатываемой детали до резца.

    Некоторые виды кромочных фрез

  • Пазовые. Служат для формирования пазов и выемок различных форм. Бывают они: спиральные (а) — в основном используются для формирования технических пазов, например, соединение шип/паз;
  • галтельные (б, д) — для декорирования поверхности при помощи бороздок разной формы, могут быть округлыми, V-образными или фигурными;
  • ласточкин хвост (в, г) — для формирования паза в виде трапеции, это паз используется для открытого и скрытого соединения деталей;
  • фасонные (д) — с их помощью украшают поверхность бороздками сложных форм.

    Пазовые фрезы — для формирования выемок в любом месте детали

Есть фрезы простые, сформированные из единого куска металла, есть наборные. Наборные имеют хвостовик — основу, некоторый набор различных режущих плоскостей, набор шайб разной толщины. Из этих деталей можно самостоятельно сформировать требуемый рельеф.

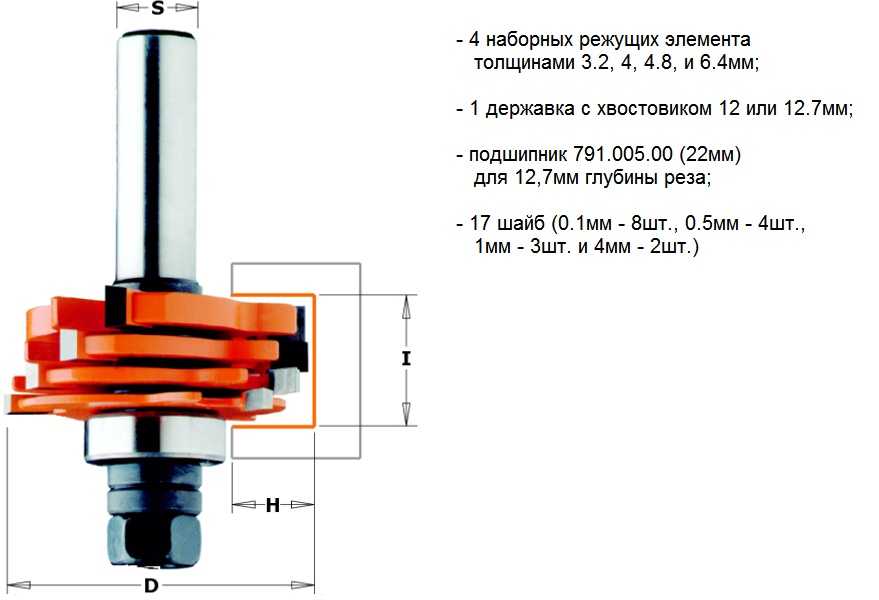

Наборная фреза — комплект из нескольких режущих поверхностей и шайб, из которых можно сделать фрезу требуемой формы

Это наиболее популярные виды фрез, но на самом деле их очень много. Кроме разного диаметра хвостовиков, есть различные диаметры режущих поверхностей, их высота, расположение ножей друг относительно друга и т.д. Вообще, для фрезеровки своими руками, требуется обычно около пяти наиболее ходовых фрез. Они обычно присутствуют постоянно, а остальные докупаются под конкретные виды работ.

Назначение

Фрезеровальные станки по дереву имеют в зависимости от модели могут иметь различные функциональные возможности. Но есть стандартные операции, которые выполняются на таком оборудовании:

  • чистовая обработка краев заготовки;
  • изготовление погонажных изделий;
  • нанесение сложных, рельефных изображений на изделия из дерева;
  • изготовление элементов крепления, выборка пазов;
  • фигурная резка;
  • изготовление корпусной мебели;
  • подготовка различных деревянных заготовок к последующей обработке.

Все операции можно производить как в промышленных масштабах, так и в домашних условиях.

Советы по выбору фрезерного станка

Выбирая бытовой фрезерный станок для своей домашней мастерской, следует воспользоваться логикой, здравым смыслом, а также следующим перечнем критериев:

  • определиться с назначением приобретаемого оборудования (какие виды работ по древу планируется выполнять);
  • степенью его загрузки (как часто такой агрегат будет использоваться: ежедневно, один раз в месяц, в летний период или реже);
  • какое оснащение может понадобиться (это необходимо при выборе системы крепления);
  • наличие возможности крепления дополнительного оборудования;
  • способы установки (какая необходима площадь, технические средства для транспортировки и монтажа);
  • ремонтопригодность;
  • известность компании производителя;
  • цена на выбранный агрегат;
  • наличие дополнительных услуг у продавца (помощь в установке, настройке, гарантийные обязательства).

В небольших мастерских, загородных домах, дачах выбирают фрезерные станки по дереву облегчённого варианта. Несмотря на свои размеры. маленькие станки обладают достаточно широкими возможностями. Они имеют вполне приемлемые массогабаритные характеристики, легко транспортируются и устанавливаются, не требуют дополнительной настройки и регулировки.

Правильный выбор поможет сделать знание технических характеристик всего класса таких станков и изучение отзывов владельцев таких аппаратов. Не лишней будет консультация с профессионалами, давно работающими на подобном оборудовании. К основным характеристикам относятся:

  • максимально разрешённые габариты заготовок, которые способен обрабатывать агрегат;
  • максимально возможная частота вращения шпинделя;
  • скорость, с которой производится охлаждение шпинделя (характеристика указывается при наличии системы искусственного охлаждения);
  • тип и технические возможности ЧПУ;
  • количество используемых режущих приспособлений.

Если выбор пал на многофункциональный станок следует обратить внимание на станину. Она должна оснащается надёжными креплениями, механизмом точной регулировки. Станок профессионального уровня обязательно должен быть укомплектован аппаратом по удалению пыли

Подобные станки необходимы для проведения деревообрабатывающих работ на стройке, изготовлении элементов интерьера, декоративных деталей, производстве мебели

Станок профессионального уровня обязательно должен быть укомплектован аппаратом по удалению пыли. Подобные станки необходимы для проведения деревообрабатывающих работ на стройке, изготовлении элементов интерьера, декоративных деталей, производстве мебели.

Вариантов конструкции подобных агрегатов достаточно много. Для придания устойчивости, обеспечения надёжности при обработке заготовок, имеющих крупные габариты, применяют дополнительное усиление шпинделя. Копировальные станки выполняются вертикальными. Наиболее доступным способом реализации самодельного фрезера является применение обыкновенной электрической дрели. Используют её двигатель, а в качестве шпинделя патрон. Закрепив её на станине можно получить простой, но достаточно эффективный инструмент для производства не сложных фрезерных работ по дереву.

При выборе такого режущего инструмента всегда стоит помнить о его надёжности и безопасности. Современные производители стараются применять различные устройства для обеспечения безопасной работы. Например, на выключатель питания монтируют специальный блокиратор. Он предотвращает непроизвольное включение двигателя

Отсутствие подобной системы требует повышенного внимания и осторожности

Сегодня выбрать фрезерный станок по дереву достаточно сложная задача. Многообразие конструкций, большое количество производителей (в том числе и мало известных), широкий ассортимент возможностей – всё это затрудняет выбор необходимого агрегата. Предлагаемые изделия отличаются не только своими параметрами, но и ценой. Поэтому прежде чем остановить свой выбор на конкретной конструкции известного производителя необходимо тщательно всё проверить и только после этого приступать к приобретению.

Назначение

Фрезеровальные станки по дереву имеют в зависимости от модели могут иметь различные функциональные возможности. Но есть стандартные операции, которые выполняются на таком оборудовании:

  • чистовая обработка краев заготовки;
  • изготовление погонажных изделий;
  • нанесение сложных, рельефных изображений на изделия из дерева;
  • изготовление элементов крепления, выборка пазов;
  • фигурная резка;
  • изготовление корпусной мебели;
  • подготовка различных деревянных заготовок к последующей обработке.

Все операции можно производить как в промышленных масштабах, так и в домашних условиях.

Какими дополнительными возможностями обладают станки?

Удобное применение оборудования обеспечивается не только наличием большого количества функций, необходимых непосредственно для работы с деталями, так и дополнительных возможностей, которые делают работу станка более эффективной и бесперебойной:

  1. Стабилизатор напряжения промышленного типа предназначаются для защиты от повышенных нагрузок при перенапряжении электросети и перегрева;
  2. Специальное программное обеспечение с уникальным набором рабочих инструментов, которые требуются для тщательной обработки исходного материала и моделирования нужных изделий. Возможность самостоятельно задавать и регулировать числовое значение параметров позволяет в короткий срок изготавливать 2D или 3D-продукцию разных размеров.

Именно гибкость в эксплуатации, а также многофункциональность делают станок с ЧПУ незаменимым как на небольших, так и на крупных предприятиях, специализирующихся на производстве деревянной продукции.

Что такое ручной фрезер по дереву

Это электроинструмент вращательного типа, рабочей частью которого является фреза, закреплённая в цанговом патроне. Положение относительно поверхности обеспечивается опорной платформой (подошвой) или направляющей конструкцией. Фрезер применяют для обработки и декорирования поверхностей, нарезки пазов, профилирования, изготовления различных деталей и прочих работ по дереву.

Как и любой другой электроинструмент ручные фрезеры можно разделить на две категории: профессиональный и бытовой. Разница будет заключаться в мощности, назначении, функционале и прочих технических показателях, свойственных каждой из категорий.

Ручной фрезер по дереву может быть универсальным и подходить для выполнения большого количества операций, начиная от сверления отверстий и заканчивая работой со сложным узором. Кроме того, существуют профессиональные модели, имеющие узкую специализацию. С их помощью можно выполнять определённый вид работ. Назначение может быть любым: от снятия лака с поверхности до нарезания пазов определённой конфигурации.

Обработка деревянных деталей

Первое чему нужно научиться — правильно выставлять глубину фрезерования. Для этого необходимо установить нулевую точку. Жёстко установить ее невозможно, потому что при каждой смене фрезы она меняется. Нулевая точка — такое положение инструмента, когда конец фрезы касается материала и фиксируется специальным устройством, которое называется фиксатор.

Необходимо обратить внимание на то, что каждый фрезер имеет различное положение при фиксировании. Для контроля глубины погружения режущего инструмента в тело материала используется упорный штифт с нанесённой шкалой грубой настройки

При фрезеровании торцевой фрезой сила противодействия от силы резания уводит фрезер в сторону. Чтобы этого не случилось, нужно использовать параллельный упор. Процесс фрезерования выглядит следующим образом. Установить фрезу по разметочной линии, зафиксировать положение упора специальным винтом. Выставить глубину фрезерования и включить машину. Если параллельный упор установлен с левой стороны, тянуть фрезер нужно на себя, когда с правой стороны — от себя.

Читать также: Цифровой тахометр своими руками

Для того чтобы выбрать четверть на брусе, нужно установить режущую кромку фрезы по самому краю, зафиксировать, установить глубину четверти, включить фрезер и тянуть его на себя (если упор на левой грани бруса). Фрезерование поверхности узких брусков имеет свою особенность. Проблема заключается в том, что на узкой стороне заготовки фрезер удержать очень трудно. Если он качнётся во время работы, паз получится неточный.

Работа ручным фрезером способна заменить работу строгального станка. Для этого понадобятся несколько приспособлений к фрезерному механизму. Выглядит он следующим образом: на две одинакового размера рейки закрепить фрезерный механизм и использовать его как строгальный станок, где вместо вала установлена фреза большого диаметра.

Станки по металлу

Фрезерные станки по металлу можно классифицировать по нескольким признакам. Их можно разделить на группы в зависимости от количества шпинделей, конструкции рабочего стола или области применения. Далее рассмотрим каждую группу подробней.

По числу шпинделей

Фрезерные станки могут быть как с одним шпинделем (вертикально-фрезерные), так и с двумя (универсальные).

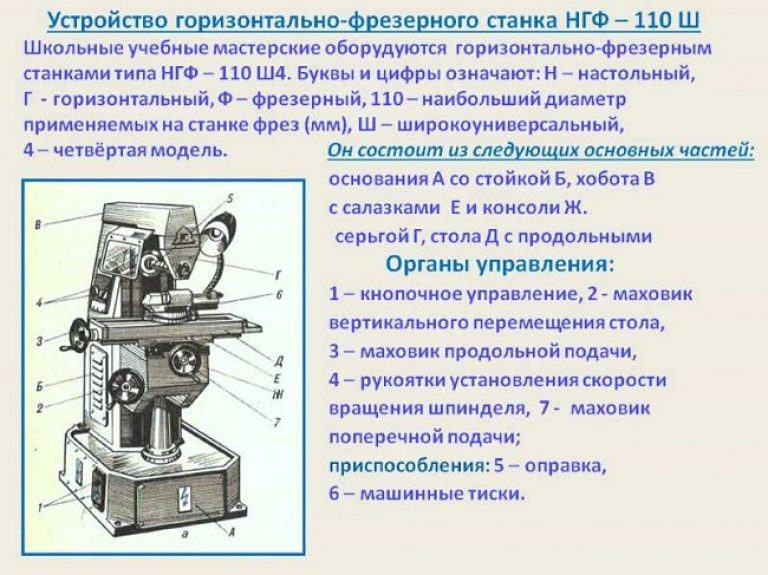

В вертикально-фрезерных станках шпиндель вмонтирован в фрезерную головку, которая располагается вертикально относительно рабочего стола. На станках такого типа можно обрабатывать и плоские поверхности, и поверхности сложной формы, а также осуществлять растачивание и зенковку, сверлить отверстия и делать пазы и канавки на заготовках. Возможно использование режущих инструментов различной формы.

Подходящий вертикально-фрезерный станок можно подобрать по мощности двигателя, размеру рабочего стола или наличию дополнительных функций. Среди таких особенностей стоит отметить:

  1. модели с автоматической подачей пиноли шпинделя — сверление больших отверстий выполнять легче и быстрей;
  2. с редуктором, шестерни которого расположены в масляной ванне — качество фрезеровки выше, благодаря плавному ходу и передаче крутящего момента без проскальзывания.

Отдельно стоит отметить оборудование Jet серии JTM для интенсивной работы. Такие станки имеют несколько преимуществ: автоматическая подача рабочего стола поможет повысить производительность, а устройство подвода смазочно-охлаждающих жидкостей увеличивает срок службы и уменьшает износ деталей.

В универсальных фрезерных станках два шпинделя расположены вертикально и горизонтально. На них возможно использование всех видов фрез (в том числе дисковых). Вы сможете работать с деталями, изготовленными из различного металла, будь то: сталь, чугун или цветной металл. А с помощью дисковой фрезы вы сможете разрезать заготовки или изготавливать открытые шпоночные канавки.

Для такого типа характерно наличие большого рабочего стола (длиной от полутора метров) что позволяет обрабатывать крупные заготовки. А механизированная подача стола облегчит работу фрезеровщика, так как сам стол будет перемещаться автоматически. Рабочему же необходимо лишь нажать на кнопку пневматического устройства для остановки движения.

Еще одним неоспоримым преимуществом универсальных моделей является способность вертикальной фрезерной головки поворачиваться под различными углами, что позволяет обрабатывать скосы без переустановки детали. Это сокращает время работы и увеличивает производительность. Однако такие станки имеют более высокую стоимость по сравнению с вертикально-фрезерными. Такая стоимость оправдана при серийном производстве, благодаря большим функциональным возможностям.

По конструкции рабочего стола

Рабочий стол консольных станков способен перемещаться по салазкам, смонтированным на консоли, в продольном направлении. При этом салазки перемещаются по направляющим консоли в поперечном направлении. Сама консоль, закрепленная на станине, перемещается вертикально по направляющим. Благодаря этому, появляется возможность использования горизонтального шпинделя.

Бесконсольные станки оснащены лишь салазками, закрепленными на станине. Перемещение стола возможно только в горизонтальном направлении (продольном и поперечном). Поэтому выполнить сложные фасонные поверхности на таких станках затруднительно. Однако они обеспечивают высокую жесткость, что позволяет работать с тяжелыми заготовками. На бесконсольных станках можно выполнять пазы, а также горизонтальные, вертикальные и наклонные поверхности.

В станках непрерывного действия (карусельные, барабанные) рабочий стол поворачивается вокруг своей оси. Установка и закрепление детали на таких моделях осуществляется без остановки движения. Они отличаются высокой производительностью и применяются на производстве.

По применению

Профессиональные станки используются в мастерских и на производстве, для них характерна длительная ежедневная работа. У двигателей высокая мощность (так, мощность промышленных станков Jet от 1300 Вт). Такие типы требуют трехфазного подключения к сети. Вертикально-фрезерные станки, весом от 165 кг, и все универсальные установки относятся к профессиональному оборудованию.

Бытовые станки имеют небольшой вес (40-165 кг). Для них характерна простая конструкция, перемещение стола маховиками и ручная подача пиноли. Компактные размеры и низкая цена — также неоспоримые плюсы данного типа. Бытовые станки подключают к однофазной сети 220 В. Также большинство моделей такого типа выполняют настольными.

Возможности прибора

При помощи фрезера производят множество операций по дереву: применение этого устройства ограничивает лишь фантазия пользователя. Он незаменим в столярных и мебельных мастерских, поможет при проведении отделочно-ремонтных работ. Среди наиболее распространённых возможностей выделяют:

  • фрезеровка четвертей, канавок, пазов, как в качестве элемента конструкции, так и декора;
  • профилирование при использовании кромки (изготовление плинтусов, наличников, карнизов, штапиков);
  • решение бытовых задач – например, углубления для замков в двери;
  • создание отверстий (сквозных или слепых);
  • обработка торцов и кромкок;
  • вырезание узоров, деталей, рисунков.

Новичкам лучше начинать с простейших деталей. Позже пользователи приобретают опыт и сноровку — тогда можно делать настоящие шедевры. Научившись хорошо работать на фрезере, можно даже создать собственный востребованный бизнес.

Как правильно выбрать и на что ориентироваться

Для правильного выбора необходимо определиться с видом фрезера. Технические параметры влияют на производительность, точность и удобность использования. Мощность, для несложных операций в бытовых условиях будет достаточно от 400 до 750 Вт мощности. Если предполагается использовать инструмент в небольшой домашней мастерской, выбор следует остановить на моделях от 800 до 1250 Вт. И, наконец, для профессиональных работ подойдут устройства более мощные, потребляющие до 2000 Вт. Скорость вращения, от этого параметра зависит возможность работы с материалами различной твёрдости. Чем ниже обороты, тем мягче должен быть обрабатываемый материал. Количество оборотов в минуту может иметь диапазон от 7 до 30 тысяч. Подошва, устройства высокого качества имеют литую подошву. Она является основой, к которой крепятся направляющие детали, штанги и регулировочные узлы. Основание должно иметь защиту в виде пластиковой накладки, которая предотвращает повреждение обрабатываемых поверхностей. Штанговый механизм, он должен работать плавно и без усилий. От качества деталей механизма зависит производительность и точность обработки. Цанговый патрон, лёгкие модели рассчитаны на использование фрез малого и среднего размера с хвостовиком до 8 мм. Мощные и тяжёлые фрезеры могут работать с оснасткой больших диаметров, что подразумевает наличие толстых хвостовиков до 12 мм. Ход фрезы, глубина фрезерования моделей бытового назначения лежит в пределах 50 мм. У профессионального инструмента этот показатель может ровняться 70 – 80 мм.

Кроме основных характеристик также следует учитывать возможность регулировки скорости вращения. Регулировка бывает ступенчатой или плавной. У хорошего инструмента переключатель скорости располагается так, чтобы его нельзя было случайно задеть.

Не стоит гнаться за высокими показателями мощности. Чем мощнее инструмент, тем он тяжелее и выполнять тонкую работу будет сложно.

Важным показателем является наличие плавного пуска и стабильность оборотов двигателя под нагрузкой. Продолжительность непрерывной работы влияет на производительность.

Выбирая любой инструмент, в том числе ручной фрезер предпочтение следует отдавать известным производителям
