Заклепочник ручной: как пользоваться, выбрать, клепать заклепки, принцип работы и устройство вытяжного

Резьбовой заклепочник или гайкоклеп его плюсы и минусы

Это специальный вид заклепочников, который предназначен для работы с резьбовыми клепками. Такой вид инструмента обеспечивает более надежное соединение, а также дополнительно позволяет его усилить за счет использования болтов. Резьбовое соединение в итоге получается неразъемным. Отверстие после соединения имеет внутреннюю резьбу. Принцип работы резьбовых заклепочников основывается на том, что на головку инструмента (стержень или резьбовая часть) накручивается клепка с резьбой. После этого клепка, закрепленная на инструменте, вставляется в отверстие, и осуществляется сжимание рукояток. При сжатии рукояток происходит сминание или развальцовка с противоположной стороны клепки, в результате чего формируется шляпка.

Конструкция резьбового заклепочника представлена на фото. Такой вид инструмента относится к категории мощных, и поэтому чем больше размер заклепки, тем больше усилий необходимо прилагать оператору, чтобы выполнить соединение. К достоинствам таких устройств относится высокое качество соединения, усилить которое можно болтовым элементом. Кроме того, плюсом является возможность использования клепок разного размера, что также влияет на качество соединения. Недостатков у таких инструментов больше, и проявляются они по таким факторам:

Высокая стоимость инструмента более 2500 тысяч рублей
Необходимость прикладывания большого физического усилия, которое возрастает в зависимости от диаметра клепки
Невысокая скорость соединения, так как предварительно клепку необходимо накрутить на резьбовой наконечник инструмента, а после соединения, выкрутить прибор
Высокая стоимость не только инструмента, но и заклепок

Выбирать резьбовой заклепочник рационально только тогда, когда необходимо обеспечить надежное соединение листовой стали, а также при наличии отверстий большого диаметра. Наличие отверстий в местах соединения позволяет крепить полученную конструкцию.

Резьбовой заклепочник или гайкоклеп его плюсы и минусы

Высокая стоимость инструмента более 2500 тысяч рублей
Необходимость прикладывания большого физического усилия, которое возрастает в зависимости от диаметра клепки
Невысокая скорость соединения, так как предварительно клепку необходимо накрутить на резьбовой наконечник инструмента, а после соединения, выкрутить прибор
Высокая стоимость не только инструмента, но и заклепок

Какие виды заклепок выпускаются

Метод клепки не теряет популярности, даже несмотря на наличие разного сварочного оборудования. Варить сваркой можно далеко не все материалы, поэтому использование заклепок было и будет всегда актуальным. В зависимости от используемого инструмента, заклепки или их еще называют бобышками, классифицируются на такие виды:

Обычные или классические — это самый простой вид клепок, которые имеют форму грибка. Предназначены для склепывания двух и более листов стали без использования специализированного инструмента. Принцип работы таких заклепок заключается в том, что соединение осуществляется путем сминания шляпки бобышки молотком
Полутрубчатые — они имеют вид наполовину полого стержня. Достоинство такой оснастки в том, что они не требуют много усилий для соединения, но зато имеют невысокую прочность, что является их минусом. Обычно используются они там, где есть небольшие механические нагрузки
Вытяжные — их еще также называют закладными, отрывными и тяговыми. Используются совместно с вытяжными заклепочниками, и зачастую применяются не только для соединения листов оцинковки, но еще и при монтаже заборов из профнастила
Пистонные — используются для обеспечения соединения двух деталей, где имеется малая или вовсе отсутствует нагрузка. Обычно используются на одежде в качестве декоративного материала
Резьбовые — их еще называют гаечными. Они также предназначены для применения совместно со специализированным инструментом — резьбовым заклепочником. Это самый надежный вид клепочного соединителя

Все виды заклепок используются в разных сферах — машиностроение, ремонт авто, строительство, изготовление сооружений из листовой стали, жестянщики и т.п. В зависимости от типа заклепочника, необходимо выбирать соответствующие бобышки. Если необходимо выполнить разовое соединение методом клепки, то при этом не понадобится покупать специальный инструмент. Для этого применяются классические клепки.

При выборе надо учитывать, что заклепки бывают разных диаметров, что влияет на качество соединения. Стяжные клепки выпускаются следующих типоразмеров:

2,4 мм
3 мм
3,2 мм
4 мм
4,8 мм
5 мм
6 мм
6,4 мм

Резьбовые заклепки также выпускают разных размеров:

М3
М4
М6
М8
М10
М12
М14

Чем больше размер заклепки, тем выше ее стоимость, и соответственно крепче соединение.

Это интересно!Для изготовления заклепок используются такие материалы, как алюминий, нержавейка, латунь, медь и даже сталь.

Особенности

Клепка – один из вариантов неразборного монтажа деталей. Преимущество этого способа – дешевизна. Расходный материал – заклепки – стоят относительно недорого. Приобрести их можно в любом магазине, торгующем крепежными материалами.

Современные материалы делятся на два основных вида: резьбовые и вытяжные. И те и другие, по сути, являются полыми трубками со шляпкой на одном конце. В первом случае внутри трубки нарезана резьба, а во втором – в нее вставлен шток с утолщением на конце.

Обычно для установки большого количества стандартных заклепок требуется специальный инструмент – заклепочник. Он может быть электрическим, пневматическим или ручным. Использование этого оборудования позволяет снизить физические усилия, связанные со сминанием металлической заклепки. Стоят эти инструменты совсем не дешево, именно это становится основной причиной отказа от использования заклепок в быту или при небольшом ремонте. Действительно, приобретение дорогого инструмента ради одной–двух заклепок вряд ли оправданно.

Ниже рассмотрим способы установки заклепки без специального оборудования.

Что понадобится?

Итак, приступим!

Дано: детали, которые нужно соединить, но при этом нельзя сваривать, например, чтобы не испортить покраску.

Цель: установить не более 4 заклепок.

Задача: заклепать без заклепочника, так как его нет в наличии, а стоит он довольно дорого, а приобретение ради 4 заклепок совершенно неоправданно.

Дано: заклепки резьбовые и… то, что найдется в гараже, плюс пресловутая смекалка, без которой в этом случае вообще никак.

Покопавшись в накопившихся за века залежах всякого железного хлама, нужно отыскать длинный болт, соответствующий по диаметру и шагу резьбы имеющимся заклепкам, или же, наоборот, приобрести заклепки соответствующих параметров, если такой болт уже имеется.

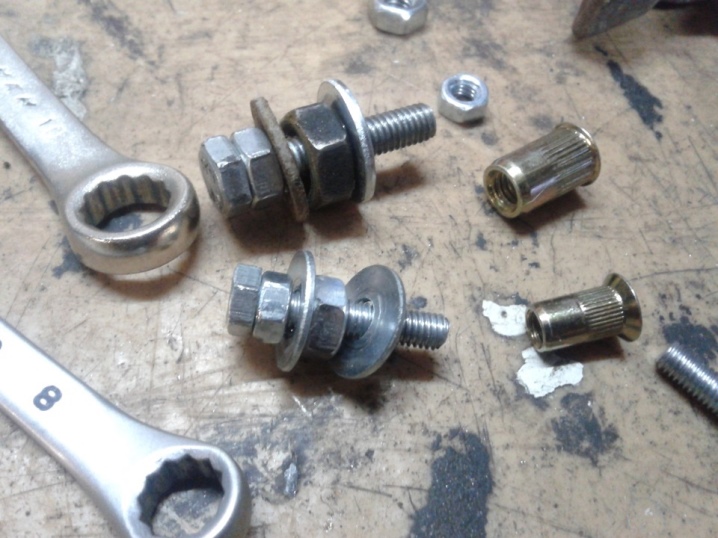

Далее необходимо соорудить простейший заклепочник, с помощью которого можно будет завальцевать заклепку. Для этого следует подобрать:

стальную втулку, например, из гайки чуть большего диаметра, чем уже упомянутый болт;
минимум 2 шайбы с диаметром отверстия, соответствующим диаметру болта;
небольшой подшипник (некоторые умельцы считают подшипник лишним);
гайку, подходящую по размеру резьбы к уже указанному болту.

Монтируется самодельный заклепочник следующим образом:

на болт навернуть гайку;
установить шайбу;
установить подшипник;
снова поставить шайбу;
надеть втулку, которую можно накрыть еще одной шайбой.

Для изготовления самодельного приспособления для установки вытяжной клепки понадобятся следующие материалы и инструменты:

стальная труба диаметром 5 см;
длинный болт диаметром 8 мм;
гайка под указанный ранее болт;
сварочный аппарат;
болгарка, сверлильный станок, сверла.

Кроме необходимости установки резьбовой или вытяжной заклепки, скрепляющих металлические или иные детали и элементы конструкций, может возникнуть потребность в установке клепки в качестве аксессуара на одежду или обувь. Инструменты для такой операции необязательно изготавливать из подручных материалов, могут пригодиться:

отвертки: крестовая и шлицевая;
плоскогубцы;
молоток;
болт или кусок стального прутка с плоско зашлифованным концом;
кусок стальной трубки, по диаметру сходный с заклепкой.

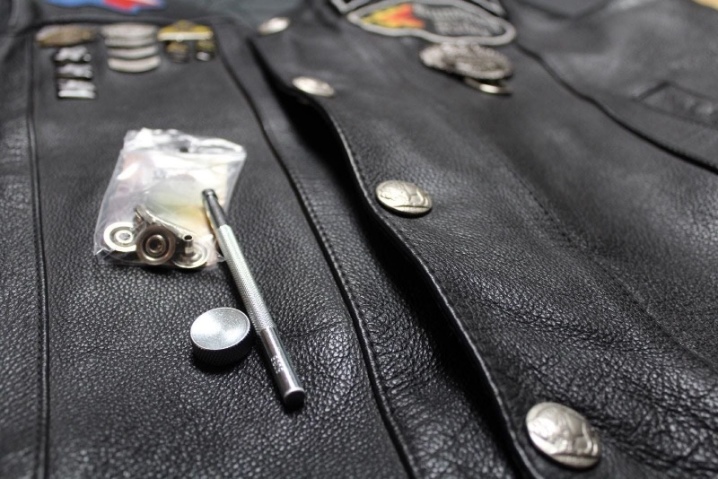

Многообразная фурнитура, применяемая для одежды, изготавливается из относительно мягкого металла и имеет небольшую толщину, для ее расклепывания не требуется прилагать больших усилий.

Как пользоваться обычным клепочником правила и рекомендации

Если у вас обыкновенная модель заклепочника, то инструкция по его использованию идентична применению инструмента-гармошки. В отверстие инструмента устанавливается заклепка, предварительно подобрав необходимый патрон (в зависимости от размера шпильки). После закрепленная в патроне пистолета бобышка уплотняется в предварительное отверстие двух листовых материалов. Воздействуя на рукоятку, происходит сжатие стенки бобышки за счет вытягивания внутренней шпильки с наконечником. Стенка с обратной стороны сплющивается, осуществляя тем самым надежное соединение. Если остаются выступающие части бобышки, то их можно удалить кусачками.

Схема принципа работы ручного заклепочника показана на фото ниже.

Специалисты рекомендуют четко подходить к выбору заклепок. От их выбора зависит эффективность соединения. Если длина бобышки будет меньше, чем толщина соединяемых заготовок, то в итоге соединения не получится. Длина самой бобышки должна быть в 2 раза больше толщины соединяемых деталей, но не более того.

Возможные трудности

Те, кто впервые столкнулся с обработкой металлических заготовок, часто интересуются, как пользоваться заклёпочником и какие трудности могут возникнуть в процессе работы.

Специалисты утверждают, что основной процент сложностей всегда связан с неправильной эксплуатацией инструмента:

После проведённых манипуляций образовались острые края — это значит, что была неправильно выбрана рабочая головка (большой диаметр).
Неправильное заклепывание может сопровождаться люфтом. Чаще всего это связано с тем, что мастер просверлил слишком большое отверстие в металлической заготовке. Но выход из этой ситуации есть — установить заклёпку большего диаметра.
В заклёпочнике осталась проволока. Такая ситуация возникает на фоне сильной деформации рабочего стержня.

Устройство вытяжных заклепок

Чтобы научиться работать с ручным вытяжным заклепочником, мастеру следует, в первую очередь, познакомиться с устройством крепежных элементов, в роли которых выступают заклепки, предназначенные для соединения элементов подобным способом.

Выглядит такая заклепка как крепёж, в составе которого имеются две детали: полая трубка в виде цилиндра, на конце которой располагается головка и металлический стержень. Полый цилиндр нередко называют заклёпочным телом или втулкой. У каждого заклепочника цилиндр имеет свой особый диаметр, который соответствует размеру заклепочного крепежа.

Располагающееся в цилиндре полое отверстие проходит сквозь всё тело, в том числе и его головку. Металлический стержень выполнен в виде обычного гвоздя, имеющего шляпку округлой формы. Его устанавливают в цилиндрическое отверстие, где он впоследствии втягивается до упора головки при помощи фиксатора.

Для соединения элементов с использованием вытяжного ручного заклепочника производители выпускают резьбовые заклепки, у которых внутри цилиндрического тела располагается резьба. Резьбовая нарезка присутствует и у стержня, который помещается в цилиндр посредством его вкручивания.

Чтобы получить прочное соединение, обычно в качестве крепежа используется болт или винт. Заклепка такого типа имеет и другое название — вытяжная глухая. От обычной вытяжной она отличается увеличенной прочностью.

Для создания заклепок, используемых для соединения элементов вытяжным заклепочником, применяют различные материалы. Гильзы делают из медных, алюминиевых или стальных сплавов. Основное требование, которому должен удовлетворять материал гильзы, — не приводить к появлению коррозии металла, из которого изготовлены соединяемые элементы. Это означает, что во время их контакта не должна возникать пара катод-анод.

Для изготовления стержня применяется сталь, прочность которой в несколько раз должна превосходить прочность тела. Цилиндр тела заклепки может отличаться как размерами диаметра, так и длины. Это основные параметры заклепок, которые нужно в первую очередь учитывать при выборе

Важно, чтобы диаметр цилиндрического тела соответствовал отверстию для крепежа

Основные виды заклепочников

Самые распространенные ручные заклепочников имеют механический привод. Электрические и пневматические имеют сходный с ними принцип действия.

Механический

Существует для подвида механически инструментов для установки заклепок разных типов.

Как выглядит заклепочник ручной

Резьбовые заклепки на одном конце имеют нарезанную резьбу. При втягивании такого стержня в гильзу, выполненную из мягкого металла, происходит нарезка резьбы и на сминаемой гильзе, что значительно повышает прочность соединения. Резьбовые заклепочники обладают большим усилием вытяжки, они делаются из более прочных материалов и стоят дороже.

Второй тип заклепочников более распространен – они предназначены для вытяжных заклепок. Такие инструменты бытового класса могут стоить совсем недорого и подходят для домашнего применения.

Электрический

Головка, рабочие органы и цанговый зажим с конической втулкой в электрическом заклепочник практически такие же, как и в ручном. Только втягивание стержня заклепки осуществляется с помощью электрического привода.

Внешне инструмент похож на шуруповерт, но вместо патрона размещена сменная головка.

Питание осуществляется от сети или от аккумулятора, который нуждается в периодической подзарядке.

Пневматический

Пневматический привод обеспечивает самую высокую производительность и усилие вытяжки. Это профессиональное оборудование стоит в несколько раз дороже механических моделей. К нему необходимо подвести шланг со сжатым воздухом от компрессора или магистрали.

Как правильно работать с заклепочником и как подобрать расходные материалы

Работают с заклепочником так:

Детали, которые требуют соединения, прикладывают друг к другу и надежно (иногда с помощью магнита) фиксируют.
Проделывают отверстие. Его диаметр должен быть на пару мм больше размеров заклепки.
В получившееся отверстие вставляют расходник.
На заклепочник накручивают головку, по диаметру соответствующую стержню.
Насаживают инструмент до самого бортика и сжимают рукоятки. Если с первого раза стержень не оторвался, сжатие повторяют. Иногда требуется сделать несколько подходов.

Внимание! Получившаяся заклепка не герметична. Для образования непроницаемого соединения дополнительно используют силикон, герметик, шпатлевку и т.д.. Металл для втулки заклепок подбирают в зависимости от того, из какого материала изготовлены нуждающиеся в крепеже детали

Обычно это мягкие виды: медь или алюминий. Они легко деформируются и не подвергаются коррозии. Вытяжной стержень изготавливают из стали

Металл для втулки заклепок подбирают в зависимости от того, из какого материала изготовлены нуждающиеся в крепеже детали. Обычно это мягкие виды: медь или алюминий. Они легко деформируются и не подвергаются коррозии. Вытяжной стержень изготавливают из стали.

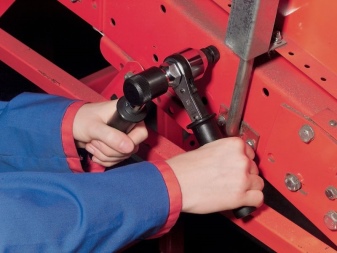

Работа с заклепочником

Размер клепок для инструмента должен соответствовать толщине материала. Для прочности подбирают минимально возможный диаметр. К тому же, выбирая в магазине заклепочник, обязательно проверяют соответствие набора головок диаметру клепок.

Слишком длинное тело заклепки снижает прочность соединения. Опытным путем доказано, что лучше всего подходит длина на 1-1,5 см больше диаметра. Так заклепочник выполняет прочное и красивое соединение. Общая же длина тела заклепки может быть абсолютно разной. Ведь иногда нужно соединить достаточно толстые заготовки. Размеры сердечника особо не влияют на процесс. Главное здесь – его совместимость с головками.

Ручной или вытяжной заклепочник – очень удобный и универсальный инструмент. С его помощью можно быстро и прочно соединить детали в домашних условиях без помощи профессионалов.

Применение заклепочных пистолетов

Обычно заклепочники имеют в комплекте 2–5 сменных втулок с разными диаметрами под соответствующие размеры заклепок. Размер заклепочных пистолетов зависит от диаметра используемых заклепок, чем он больше — тем выше потребуется усилие для вытягивания сердечника, соответственно увеличивается длина ручек.

Предлагаем ознакомиться Устройство канализационной системы

Несмотря на типовое устройство всех пистолетов, их выбор велик и цена на них сильно разнится. В первую очередь производители инструмента борются за его живучесть и изготавливают губки цангового зажима и корпус головки из более износостойких и твердых материалов, таких как Cr-Mo сталь. Все части шарниров и рукояток должны быть изготовлены из качественной стали холодной формовки, на подвижных узлах должны быть установлены не болты, а твердосплавные штифты со стопорными кольцами.

Многие согласятся, что без заклёпочника не обходятся ни одни ремонтные работы. Универсальность этого ручного инструмента считается наиболее востребованной в тех случаях, когда нужно соединить несколько заготовок, а использование других методов крепления является нецелесообразным. Как показывает практика, с помощью этого приспособления чаще всего соединяют различные крепёжные элементы.

Что касается рычажного заклёпочника, то сам рабочий механизм представлен в виде пистолета и состоит из двух частей. Основную работу выполняет пружинный механизм, который втягивает заклёпку во внутреннюю часть инструмента. Потом рычажная система равномерно расплющивает её. Уникальное строение ручного рычажного заклёпочника позволяет соединять между собой те детали, толщина которых может превышать отметку 10 мм.

Фиксация различных заготовок с помощью заклёпок отличается высоким качеством благодаря тому, что в этом инструменте присутствуют следующие технические характеристики:

Высокая степень надёжности. Под действием ручного заклёпочника создаётся неразборное соединение, за счёт чего достигается наивысшая степень прочности. Стоит отметить, что универсальность заклёпочного соединения была использована при строительстве всем известной Шуховской башни в Москве, а также Эйфелевой башни в Париже. А ведь эти архитектурные красоты существуют уже не одно десятилетие. Это ещё раз доказывает эффективность и надёжность использования заклёпок.
Хорошее противостояние вибрациям.
Подготовка к установке заклёпок проводится максимально быстро. Работа ручного инструмента длится всего несколько секунд, что существенно ускоряет темп выполнения заклёпочных работ.
В отличие от сварочных швов заклёпки не лопаются и не растрескиваются. Когда на соединительный элемент воздействует неблагоприятный фактор, он начинает растягиваться, благодаря чему можно своевременно увидеть имеющиеся неисправности и быстро устранить их.
В отличие от винтового соединения заклёпки стоят гораздо дешевле, так как они представляют собой небольшие кусочки металла цилиндрической формы.

Стоит отметить, что на сегодняшний день выпускается несколько разновидностей заклёпочных механизмов, которые могут иметь как простую, так и сложную форму. К примеру, в продаже можно встретить универсальные поворотные головки, которые можно использовать в самых труднодоступных местах. Что касается установки заклёпок — этот процесс длится всего несколько секунд.

Как выбрать качественный прибор

Почему актуальным остается вопрос, как выбрать заклепочник? Ведь несмотря на то, что инструмент относится к категории ручных, он имеет достаточно высокую стоимость. Чтобы сэкономить, многие покупатели решаются на отчаянный шаг — выбирают дешевые модели. В итоге прибор очень быстро выходит из строя, и получается, что деньги были потрачены впустую. Не стоит также покупать дорогие модели, так как окажется, что инструмент попросту будет большую часть времени лежать на полке в гараже. Что учитывать при выборе ручного заклепочника — имеются такие нюансы:

Материал корпуса прибора — не покупайте пластиковые модели. Как бы красочно их не описывали производители и продавцы, но такие инструменты являются игрушкой, которые подходят только для детей. Выбирать устройства нужно только из качественной стали. Тип используемой стали добросовестные производители указывают в техническом описании Сколько весит инструмент — хороший резьбовой заклепочник имеет соответствующий вес, что позволяет использовать его для соединения заклепок диаметром 12-14 мм

Комплектация — обычно хорошие и качественные приборы продаются в комплектации со сменными головками, а также расходными материалами

Кроме того, устройства располагаются в специальных пластиковых, металлических или деревянных кейсах, что упрощает не только их хранение, но и транспортировку

Производитель — это очень важно, так как сегодня на рынке появляются разные производители с неизвестной репутацией. Испытывать судьбу не рекомендуется, поэтому выбирайте заклепочники таких производителей, как Kraftool, Matrix, Gross, JTC, Stayer и другие. Это интересно! Если инструмент планируется применять часто, тогда предпочтение стоит отдать усиленным заклепочникам

Они стоят дороже обычных, однако служат дольше, и предназначены специально для длительного использования

Это интересно! Если инструмент планируется применять часто, тогда предпочтение стоит отдать усиленным заклепочникам. Они стоят дороже обычных, однако служат дольше, и предназначены специально для длительного использования.

https://youtube.com/watch?v=LECRsPZ5oAA%3F

Делая вывод о том, какие бывают заклепочники ручного типа, надо сказать, что для домашнего использования вполне хватит стяжных моделей. Резьбовой прибор также может пригодиться, но только если планируется работать с листовой сталью. Правильное хранение и использование позволит увеличить срок службы даже бюджетной модели инструмента.

Определение длины заклёпки с протяжкой

Длину заклёпки с протяжкой можно определить с помощью следующей таблицы, в зависимости от толщины скрепляемых материалов (производитель настоятельно не рекомендует применять заклёпки для склёпывания материалов толщиною менее нижнего рекомендуемого предела и выше верхнего предела).

Заклёпки резьбовые

Резьбовые заклёпки, хотя и были изобретены почти одновременно с заклёпками с протяжкой, но широкое распространение получили только в последнее время.

Резьбовая заклёпка представляет собой гибрид пустотелой заклёпки и гайки, поэтому второе название таких заклёпок — гайки клепальные. Вообще-то единства в названии нет — называют также гайка-заклепка, заклепка с резьбой, заклёпочная гайка. Такой кавардак с названиями объясняется отсутствием стандарта ISO или DIN на данный вид крепежа. Конструктивная особенность клепальных гаек обуславливает их двойное назначение: с их помощью можно как склёпывать между собой листовые материалы, так и просто создавать точки резьбового крепления на тонкостенных элементах конструкции. Удобство установки заклёпок связано с отсутствием необходимости доступа с обратной стороны конструкции — так называемая «установка вслепую». При установке не повреждается уже обработанная поверхность детали, например, с покрытием, окраской.

По форме бурта (головки) гайки клепальные делят на:

с плоским цилиндрическим буртом (нормальным и уменьшенным)
с потайным буртом (нормальным и уменьшенным)

По конструкции заклёпки резьбовые разделяют на открытые — со сквозным отверстием, и глухие — закрытые с одной стороны.

По форме наружной поверхности резьбовые заклёпки делят на:

гладкие
рифлёные
шестигранные
полушестигранные

Установка, как и в случае с заклёпками отрывными (вытяжными) осуществляется с помощью специализированного инструмента — щипцов для клепальных гаек — заклёпочника. Производятся заклёпочники механические ручные и высокопроизводительные пневматические.

Как работает заклепочник – исторические предпосылки

Как не сложно догадаться, основным результатом деятельности данного приспособления является заклепка. Ею можно соединить любые материалы, суммарная толщина которых не превысит 10 мм. Такое соединение неразборное, что считается его главным преимуществом. Вторым завидным качеством является быстрота создания соединения и легкость подготовки. Хотя совсем недавно это было заслугой только профессионалов, потому что описываемого инструмента не было еще в природе. Как же делали заклепки?Брали две половинки этого крепежа, в каждой было отверстие, куда можно было завести прутик мягкого металла. Эти две детальки вставлялись в отверстие, которое нужно снабдить заклепкой, в них загоняли прутик, сжимали с двух сторон, в результате чего мягкий металл расползался по всем отверстиям и углублениям, которые, в свою очередь, образовывали контуры шляпок. Они делали полученную заклепку неразборной. Но хлопотность процесса очевидна, к тому же, имелись непреодолимые трудности, вроде того условия, что доступ нужен был с двух сторон, а это возможно крайне редко. Требовалось много силы и времени на работу.

Но дилемма стояла перед мастерами, ведь такое соединение было очень удобным и крепким, его неразборность была огромным преимуществом в условиях вибраций, когда ни одно другое соединение не могло держаться без дополнительных укреплений, герметизаций, грунтовок и т.д. Даже сварочный шов не мог конкурировать в этом качестве, он легко лопался под действием вибронагрузок. А если еще учесть дешевизну заклепки, то отказаться от ее использования в некоторых случаях было очень глупо. Поэтому коллективный ум инженеров наконец изобрел заклепочник, который решил многие проблемы классического варианта работ с заклепками.
