Сварочный трансформатор. Схема работы и параметры выбора

Упрощённая схема расчётов сварочника

На практике расчёты ведут, основываясь на типе и диаметре используемых электродов. Да, существуют более сложные и точные расчётные формулы, но любителями они применяются редко. Для получения устойчивой и производительной дуги необходимо получить ток со следующими показателями:

  • Для электродов диаметром 2 мм достаточно 30 – 80 А.
  • При увеличении диаметра до 3 мм сила тока должна возрасти до 70 – 130 А.
  • Для электродов 4 мм устанавливают показатель 110 – 170 А.
  • 5-мм электродами варят при силе тока 150 – 200 А.

Разница значений силы тока обусловлена работой с металлами различной толщины, физическими свойствами.

При самостоятельном изготовлении сварочного аппарата чаще всего приходится довольствоваться магнитопроводом от других устройств, который имеется в наличии. Поэтому простейший расчёт и будет выполняться исходя из этих двух известных характеристик — сечение магнитопровода и требуемая сила тока на вторичной обмотке.

Виды магнитопроводов

Кроме того, имеет значение и расположение обмоток на плечах сердечника. Если разнести первичную и вторичные обмотки по разным стержням, это приведёт к увеличению магнитного рассеивания из-за возросшего воздушного зазора. Поэтому предпочтительной считается схема размещения части обеих обмоток и на одном, и на другом стержне.

В этом случае для определения необходимого количества витков первичной обмотки применяют следующую формулу:

N1 = 7440 × U1/(Sиз × I2)

где

N1 — расчётное количество витков;

U1 — напряжение сети (200-240В);

Sиз — сечение имеющегося магнитопровода;

I2 — необходимый сварочный ток.

Обратите внимание, что для устройств с разнесёнными обмотками применяют другую формулу:

N1 = 4960 × U1/(Sиз × I2)

Если предстоит выполнять работы в условиях нестабильного напряжения в сети, есть смысл рассчитать количество витков для основных значений — 180, 190, 200, 220 и 240 В. При намотке провода просто делают отводы на этих значениях, что позволит подобрать стабильный режим работы трансформатора в любых условиях.

Необходимое количество витков вторичной обмотки рассчитывают по следующей упрощённой формуле:

N2 = 0,95 × N1 × U2/U1

где

N1 — расчётное количество витков;

U1 — напряжение сети (200-240В);

U2 — требуемое напряжение холостого хода на вторичной обмотке (50 – 70 В).

Для первичной обмотки выбирают медный изолированный провод сечением в пределах 5 – 7 кв. мм, его хватит для работы с бытовой однофазной электросетью

При выборе обращают внимание на жаропрочные показатели изоляции, она должна выдерживать значительный нагрев, которого избежать не выйдет

Вторичную обмотку мотают более толстым проводом, что связано со значительной силой тока, который будет протекать по ней. Оптимальным вариантом станет медная шина сечением не менее 30 кв. мм.

Как обслуживать

Трансформатор является самым простым и доступным вариантом преобразовательного оборудования, техническое обслуживание которого в домашних условиях занимает минимум сил и времени.

При работе надо следить, чтобы сварочный ток не превышал предельного значения, а обмотки не перегревались. Обслуживание также заключается в смазке механизма регулировки (это можно делать раз в месяц).

Следует проверять надежность контактов, целостность изоляции, подключение заземления сварочного трансформатора, не допускать его загрязнения. Можно продувать устройство струей сухого воздуха, сметающего пыль.

При выполнении основных правил эксплуатации, трансформатор прослужит много лет. С его помощью можно будет выполнить большую часть бытовых работ с достаточно высоким качеством получаемых сварочных соединений.

Разновидности

Устройство и принцип действия промышленного или бытового сварочного трансформатора определяют его технические характеристики. Существуют разные принципы классификации аппаратуры. По назначению выделяют однопостные и многопостные устройства. В первом случае прибор предназначен для бытового применения. Он установлен в инверторах мощностью 3-10 кВт. Бытовая сеть не рассчитана на применение аппарата мощностью более 10 кВт.

Многопостные приборы имеют сложную конструкцию. Их применяют в профессиональных, промышленных аппаратах с мощностью от 10 кВт и выше. Такой прибор может обслуживать одновременно несколько рабочих мест.

По фазному признаку различают трехфазный и однофазный сварочный трансформатор. Бывают приборы, способные переключаться на разное напряжение сети. Для бытового применения подходят однофазные агрегаты (220 В), а для промышленного требуется трехфазное оборудование (380 В). Этот признак определяет нагрузку на выходе. Трехфазным прибором можно сварить толстые детали. Однофазным моделям это не под силу.

Устройство и конструкция трансформатора

Для более простого понимания работы устройства, рассмотрим его основные составляющие на примере существующего трансформатора. На картинке отмечены его основные узлы:

1- Первичный контур обмотки, покрытый изоляцией.
2- Вторичный контур обмотки без изоляции, с воздушными каналами для вентиляции обмотки;
3- Подвижный сердечник трансформатора;
4- Система подвеса, сохраняющая устройство от повреждений;
5- Система управления, отвечает за изменение зазора в магнитопроводе, а также за регулировку воздушного зазора обмотки;
6- Винт регулировки воздушного зазора;
7- Рычаг винта.

Это только один из вариантов исполнения данной конструкции. Как видно, в целом сам сварочный трансформатор устройством мало чем отличается от понижающего трансформатора. Сварщик орудует для управления основными действиями системой управления, регулируя тем самым сварочный ток и степень вентиляции обмоток с помощью специального винта. Таким образом, конструкция является максимально простой и интуитивно понятной для работы.

Простота конструкции – залог множества положительных качеств, чего увы нельзя сказать про качество сварного шва. Многие критикуют подобные устройства за неравномерность сваривания, нестабильную дугу и невозможность тщательно обработать конструкции малого размера. Аппараты можно применять для больших объемов исполнения крупных ответственных конструкций, но для тонкой и точной работу лучше использовать другие доступные сварочные аппараты.

Как устроен сварочный трансформатор

В классическую конструкцию включены следующие элементы:

  • магнитопровод (сердечник);
  • жестко закрепленная первичная катушка, намотанная изолированным проводом;
  • подвижная вторичная обмотка, иногда неизолированная для лучшего охлаждения;
  • вертикально расположенный винт с ленточной резьбой;
  • гайка винта, скрепленная с вторичной обмоткой;
  • ручка, закрепленная на верхнем конце винта;
  • клеммы для подсоединения кабелей.


Устройство сварочного трансформатора Элементы смонтированы внутри прямоугольного корпуса с продольными вырезами на стенках для прохода воздуха, отводящего тепло. В устройстве сварочного трансформатора сердечник не оказывает влияния на параметры тока, а предназначен для передачи магнитного потока между обмотками. Магнитопровод собирают из пакета пластин электротехнической стали, поверхность которых покрыта оксидной изоляцией или лаком. Таким способом снижают потери на вихревые токи, которые образуются при взаимодействии магнитного потока со сплошным проводником.

При прохождении по обмоткам переменного тока во время работы пластины вибрируют, издавая дребезжащий звук. Для уменьшения шума пакет стягивают как можно туже.

Для улучшения эксплуатационных характеристик и безопасности в трансформатор для сварки устанавливают дополнительные узлы:

  • вентиляторы;
  • конденсаторы;
  • автоматические выключатели для защиты от перегрева и перегрузки;
  • несколько вторичных обмоток;
  • регуляторы тока на тиристорах;
  • стабилизаторы напряжения.

Чтобы расширить диапазон регулирования тока, при сварке тонкостенного металла добавляют сопротивление в отдельном корпусе. Нужное значение устанавливают контакторами. Как дополнительное сопротивление можно также использовать стальную пружину, подключив ее последовательно с кабелем массы.

Отличия и разновидности оборудования

Виды сварочных трансформаторовразделяются по рабочему предназначению. Они различаются по:

Весу и размеру.

От компактных с ремнем для плеча, до больших, перемещаемых на колесиках или тельферомВыдаваемому напряжению холостого хода от 48 V до 70 V.Силе тока от 50 до 400 А. На крупных производственных предприятиях встречаются модели с показателем 1000А.Потребляемого тока и количеству фаз — 220-380V. Одно и трехфазные версии.Импульсной подаче тока или непрерывной.Возможности работы с разными диаметрами электродов, от 2 до 6 мм.

Трансформаторная сварка — простой способ получить крепкое соединение. Она хорошо подойдет для монтажа заборов, сварки труб, создании стеллажейи каркасов беседок. Издаваемый гул от аппарата и треск сварочной дуги вносят некоторый дискомфорт от использования устройства.

Сварочные трансформаторы отличаются ценовой доступностью в магазинах и легкостью схемы сборки в домашних условиях. Их принцип действия несложен, а работа аппарата на видео помогает понять основы обращения с агрегатом. Качество шва сохраняется на высоком уровне, поэтому они широко применяются в быту и промышленной сфере.

3011

Сварочные трансформаторы применяют для контактной и дуговой электро­сварки. Короткое замыкание вторичной обмотки трансформатора является нор­мальным режимом работы при контактной сварке (при соприкосновении элект­родов) и часто возникает при дуговой.Схема устройства сварочного трансформатора.Для ограничения токов КЗ сварочные трансформаторы строят с большим индуктивным сопротивлением и сравнительно низким коэффициентом мощности.Увеличение индуктивного сопротивления обмо­ток сварочного трансформатора может быть достигнуто либо применением спе­циальной конструкции обмоток, либо включением дополнительной индуктивности в цепь вторичной (или первичной) обмотки.

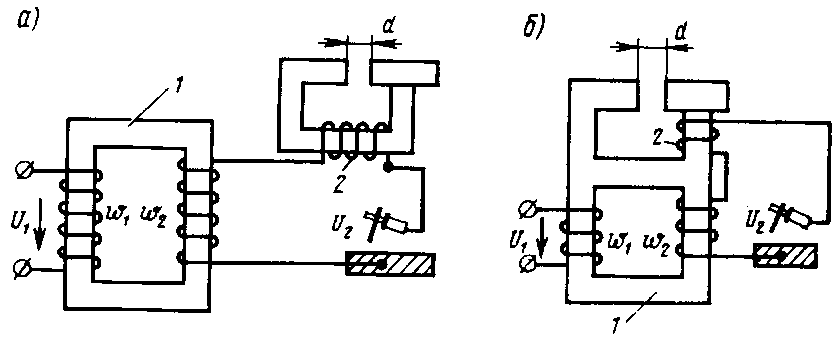

Увеличение индуктивных сопротивлений обмоток в самом трансформаторе достигается увеличением потоков рассея­ния, для чего обмотки трансформатора размещают на разных стержнях магнитопровода или в различных местах по высоте стержня.Рисунок 1. Схемы устройства и принцип работы сварочных трансформаторов.Включение магнитных шунтов в магнитопровод (рис. 1а)также резко увеличивает потоки рассея­ния и индуктивное сопротивление обмоток трансформатора.

Трансформаторы для контактной сварки делают со вторичной обмоткой, состоящей из одного витка, напряжение на которой обычно не превышает 14 В. Для регулирования тока, протекающего через свариваемую деталь, первичная обмотка сварочного транс­форматора имеет несколько выводов, переключение которых позволяет изменять число витков обмотки.В настоящее время наиболее широкое распространение имеют сварочные трансформаторы, предназначенные для дуговой электросварки.Такие трансфор­маторы строят на вторичное напряжение 60-70 В (напряжение зажигания дуги).Особенностью работы этих трансформаторов является прерывистый режим работы с резкими переходами от холостого хода к короткому замыканию, и обратно. Для устойчивого и непрерывного горения дуги необходимы незначительные изменения тока и значительная индуктивность в сварочные цепи.Для регулирования тока в сварочной цепи последовательно со вторичной обмоткой трансформатора вклю­чают индуктивную катушку со стальным магнитопроводом (рис.

1б).Величи­на сварочного тока зависит от диаметра электрода и регулируется реактивным сопротивлением индуктивной катушки, которое зависит от величины воздушного зазора А. Увеличение воздушного зазора в магнитопроводе индуктивной катушки вызывает уменьшение ее реактивного сопротивления, вследствие чего ток в сва­рочной цепи повышается. Иногда индуктивные катушки совмещают в одно целое со сварочным трансформатором.Поделитесь полезной статьей:

https://youtube.com/watch?v=5QE9l0NbkIgrel%3D0%26controls%3D0%26showinfo%3D0

  • industrika.ru
  • protransformatory.ru
  • svarkalegko.com
  • fazaa.ru

Трансформатор – ветеран пенсионного возраста

Многие мастера считают трансформаторы устаревшими аппаратами, место которым на заводах утилизации. Есть и другие точки зрения. Попробуем разобраться.

Это действительно самый старый профессиональный сварочный аппарат, применяемый в сварке. Одновременно и самый простой по своему устройству. Главная задача трансформатора – преобразование электрического тока, а если точнее – снижение напряжения до приемлемого уровня для сварки.

Конструкция трансформатора предельно проста: один из самых главных элементов – сердечник. На нем расположены две обмотки – первичная и вторичная. Одна из них работает как статичная, вторая двигается относительно первой, происходит движение одной обмотки на фоне неподвижности другой.

Этот процесс обеспечивает изменение тока в сторону понижения. На этом участке могут быть разные варианты механизма действия, но главное остается одним: снижение напряжения тока для того, чтобы подача тока на дугу была устойчивой.

Сварочный трансформатор.

Особенность трансформаторов – только переменный ток на выходе. Этот факт говорит не в пользу качества сварочного шва. Дело в том, что при переменном токе металл имеет свойство разбрызгиваться в разные стороны. Варить нужно с использованием рутиловых или фтористо-кальциевых электродов, диаметр самых оптимальных сечений – около 1,5 – 2,5 мм.

Электроды нужно выбирать, исходя из максимальной силы тока и напряжения в устройстве.

Как у любого другого технического устройства, у трансформаторов есть свои преимущества и недостатки.

Положительные свойства сварочного трансформатора следующие:

  • Они просты в конструкции, и, следовательно, удобны в обслуживании.
  • Чрезвычайно высокая надежность.
  • Недорогие по стоимости.
  • У них довольно высокая производительность – до 90% коэффициента полезного действия.

Теперь сравним их с недостатками трансформатора:

  • Массивность: большой вес и крупные габариты.
  • Высокий расход электроэнергии, так как много нужно на предварительный разогрев самого аппарата. Охлаждение вентилятором тоже требует немалой энергии.
  • Высокая зависимость от сетевого напряжения: при его понижении качество выходного сварочного тока снижается в значительной степени.

И еще один важный фактор. Для того, чтобы варить с использованием трансформаторов, нужны довольно серьезные навыки. Для новичков это непросто, у них часто возникают трудности с удержанием качественной дуги.

Итак, что у нас вышло по трансформаторам: серьезные габариты, высокий расход энергии, нужны предварительные навыки сварки. Стабильность дуги и качество швов не всегда идеальные. Зато дешевые по стоимости. Имеют перспективы? Да, конечно, эти перспективы со временем тают.

Самым подходящим определением будет «уходящие аппараты». Трансформаторы подходят тем, для кого больше всего важны критерии низкой цены, долговечности и надежности.

Особенности конструкции

Работа трансформатора для сварки основывается на плавном уменьшении показателей напряжений до 60−90 В, а также в увеличении мощности электротока до 40−600 А.

Данный процесс базируется на принципе всем известной электромагнитной индукции: коэффициент преобразования определяется разницей в числе витков вторичной и первичной обмотки, а регулировка рассеивания магнитного поля посредством перемещения элементов устройства дает возможность настраивать напряжение на выходе.

Электроток, который проходит по магнитопроводу, формирует напряжение во всех витках установленной катушки. На выходе оно складывается в оптимальный показатель.

Трансформатор для сварки обладает довольно простой конструкцией, потому некоторые умельцы изготавливают устройство для домашнего применения своими руками:

  1. Магнитопровод (сердечник) включает в свой состав несколько пластин из стали, которые друг от друга изолированы. Для «самопального» оборудования можно взять пластинки, сделанные из электротехнической стали. Достать материал можно из старой техники.
  2. На магнитопроводе находятся обмотки. Первичная обмотка в любом случае будет единственной, все другие — вторичные.
  3. Регулировка напряжения на выходе осуществляется посредством перемещения специального винта, который проходит через обмотку и сердечник, а также перемещения подвижных обмоток.
  4. Корпус обеспечивает защиту оборудования от внешних воздействий.
  5. Добавляются дополнительные детали (колесики для транспортировки, ручки, вентиляция).

Самодельные трансформаторы

В устройствах, сделанных самостоятельно, первичная обмотка делается из специального медного кабеля, а для изготовления вторичной применяется сварочный кабель многожильного типа.

На «самопальном» оборудовании обмотки выводятся на обычные медные клеммы, заводские же модели оснащены специальными переключателями.

Конкретная схема устройства находится в прямой зависимости от вида сердечника и материалов, которые есть в наличии у мастера.

В более сложных вариантах устанавливается сразу несколько преобразователей. Кроме этого, в конструкцию могут добавляться электронные элементы.

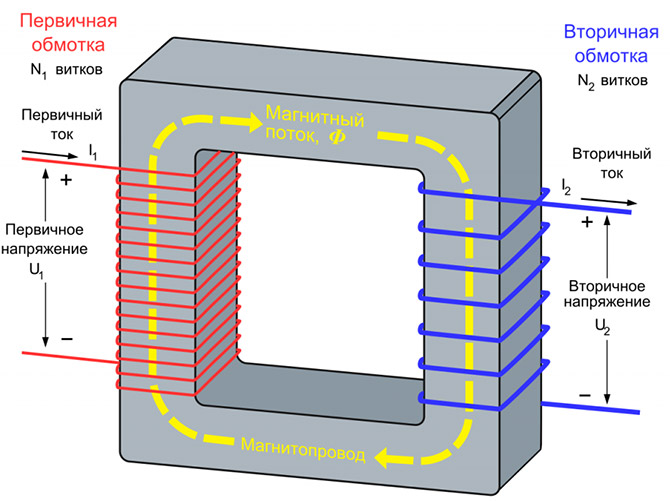

На чём основан принцип работы

Функционирование агрегата происходит следующим образом:

  • на катушку входа подаётся электроток, создаётся магнитное поле и электродвижущая сила, замыкаемая на сердечнике;
  • в результате на вторичной обмотке наводится свой магнитный поток и электрический ток;
  • различие в количестве витков обмоток изменяет параметры тока, позволяя достигнуть характеристик, обеспечивающих расплавление металла.

Для сварочных работ применяется трансформатор понижающего типа, у которого на входной катушке(первичной обмотке) количество витков превышает выходную(вторичную обмотку).

Принцип работы трансформатора

Сила выходного электротока может регулироваться за счёт подвижной конструкции устройства – путём увеличения или уменьшения зазора между катушками входа и выхода. При раздвижении катушки ток снижается, приближение вызывает увеличение указанной характеристики. Регулирование выполняется вращением рукоятки.

Величина тока подбирается, исходя из толщины и марки свариваемого металла, расположения сварочного шва. Чем толще свариваемые листы металла, тем больше потребуется создать величину тока на выходной катушке аппарата.

Соотношение величины тока с диаметром электрода и толщиной свариваемого металла

Холостой режим

Агрегат может функционировать в двух режимах:

  • нагрузочном;
  • холостого хода.

В процессе сварки создаётся сварочная дуга, соединяющая посредством электрода обмотку на выходе со свариваемым металлом. Мощный сварочный электроток расплавляет свариваемый металл и создаёт неразъёмное соединение. После окончания сварки происходит вторичная цепь размыкается, и трансформатор переходит на холостой ход.

Во входной катушке возникают электродвижущие силы двойного происхождения:

  • благодаря созданию магнитного поля при работе устройства;
  • посредством рассеивания – часть из них отделяется от ЭДС на сердечнике и образуют электроток холостого хода.

Конструкция агрегата выполняется таким образом, чтобы величина напряжения на холостом ходу не представляла опасности для здоровья человека, выполняющего работы с помощью трансформатора.

Значение напряжения на холостом ходу ограничивается 48 В, в некоторых случаях допускается величина до 70 В. В целях безопасности устанавливается ограничивающее устройство, снижающее величину напряжения при превышении указанного значения, работающее в автоматическом режиме.

Дополнительная защита обеспечивается за счёт выполнения заземления аппарата.

Трансформаторы (с выпрямителем или без него)

Сердце трансформатора — сердечник. Он набирается из пластин трансформаторной стали, изготовить которые вручную довольно проблематично. Правдами и неправдами исходный материал добывается на заводах, в строительных бригадах, на пунктах сбора металлолома. Полученная конструкция (как правило, в виде прямоугольника) должна иметь сечение не меньше, чем 55 см². Это довольно тяжелая конструкция, особенно после укладки обмоток.

При сборке обязательно надо предусмотреть регулировочный винт, с помощью которого можно двигать вторичную обмотку относительно неподвижной первички.

Чтобы не вдаваться в сложности расчетов сечения проводов, возьмем типовые параметры:

  • сила тока на вторичке 100–150 А;
  • напряжение холостого хода 60–65 вольт;
  • рабочее напряжение при сварке 18–25 вольт;
  • сила тока на первичной обмотке до 25 А.

Исходя из этого, сечение провода первички должно быть не менее 5 мм², если делать с запасом — можно взять провод 6–7 мм². Изоляция должна быть жаростойкой, из материала, не поддерживающего горение.

Вторичная обмотка набирается из провода (а лучше медной шины), сечением 30 мм². Изоляция тряпичная. Пусть толщина вас не пугает, количество витков на вторичке небольшое.

Количество витков первичной обмотки определяется по коэффициенту 0.9–1 виток на вольт (для наших параметров).

Формула выглядит так:

W(количество витков) = U(напряжение) / коэффициент.

То есть, при напряжении в сети 200–210 вольт, это будет порядка 230–250 витков.

Соответственно, при напряжении вторички 60–65 вольт, количество ее витков составит 67–70.

С технической точки зрения трансформатор готов. Для удобства использования рекомендуется выполнить небольшой запас по вторичной обмотке, с несколькими ответвлениями (на 65, 70, 80 витках). Это позволит уверенно работать в местах с пониженным напряжением сети.

Прятать агрегат в корпус, или оставлять открытым — это вопрос безопасности использования. Типовой изготовленный сварочный трансформатор своими руками выглядит так:

Оптимальный материал для корпуса — текстолит 10–15 мм.

Добавляем выпрямитель

Самодельный мощный сварочный трансформатор с точки зрения схемотехники — обычный блок питания. Соответственно выпрямитель устроен так же просто, как в сетевом заряднике для мобильного телефона. Только элементная база будет выглядеть на несколько порядков массивнее.

Как правило, в простую схему из диодного моста добавляют пару конденсаторов, гасящих импульсы выпрямленного тока.

Можно собрать выпрямитель и без них, но чем ровнее ток, тем качественней получается сварочный шов. Для сборки собственно моста применяются мощные диоды типа Д161–250(320). Поскольку при нагрузке на элементах выделяется много тепла, его нужно рассеивать с помощью радиаторов. Диоды крепятся к ним с помощью болтового соединения и термопасты.

Разумеется, ребра радиаторов должны либо обдуваться вентилятором, либо выступать над корпусом. Иначе вместо охлаждения они будут греть трансформатор.

Мини сварочный трансформатор

Если вам не нужно варить рельсы или швеллера из стали 4–5 мм, можно собрать компактный сварочник для спайки стальной проволоки (изготовление каркасов для самоделок) или сварки тонкой жести. Для этого можно взять готовый трансформатор от мощного бытового прибора (идеальный вариант — микроволновка), и перемотать вторичную обмотку. Сечение провода 15–20 мм², потребляемая мощность не более 2–3 кВт.

Расчет схемы производится также, как и для более мощных агрегатов. При сборке выпрямителя можно использовать менее мощные диоды.

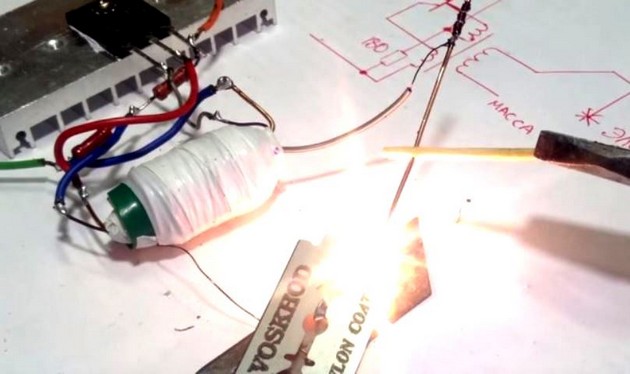

Микросварочник

Если сфера применения ограничена спайкой медных проводов (например, при монтаже распределительных коробок), можно ограничиться конструкцией размером с пару спичечных коробков.

Выполняется на транзисторе КТ835 (837). Трансформатор изготавливается самостоятельно. Фактически — это высокочастотный повышающий преобразователь.

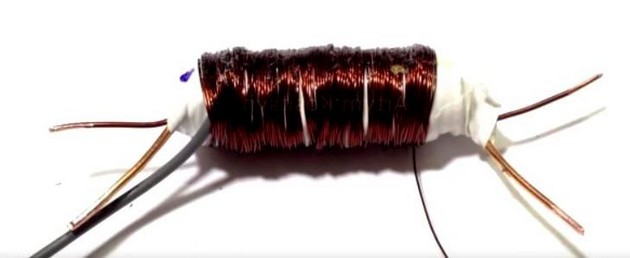

Трансформатор мотаем на ферритовом стержне. Две первичные обмотки: коллекторная (20 витком 1 мм), базовая (5 витков 0.5 мм). Вторичная (повышающая) обмотка — 500 витков 0.15 проволоки.

Собираем схему, припаиваем по схеме резисторную обвязку (чтобы трансформатор не перегревался на холостом ходу), аппарат готов. Питание от 12 до 24 вольт, с помощью такого аппарата можно сваривать жгуты проводов, резать тонкую сталь, соединять металлы толщиной до 1 мм.

В качестве сварочных электродов можно использовать толстую швейную иглу.

Плюсы и минусы

К положительным качествам трансформаторного оборудования относятся:

  1. Высокий коэффициент полезного действия, простота эксплуатации и обслуживания. Ремонт устройства не сопряжен с большими тратами, что позволяет использовать его в домашних условиях.
  2. Низкая стоимость.

Из недостатков выделяют:

  1. Нестабильность дуги. Это связано с параметрами переменного тока. Для работы с такими аппаратами используются специализированные электроды.
  2. Перепады выходного напряжения, негативно отражающиеся на качестве сварного шва.
  3. Невозможность применения для соединения деталей из цветных металлов или нержавеющей стали.
  4. Габариты и большой вес, вызывающие трудности при перемещении.

Трансформаторный сварочный аппарат – какие они бывают

Существуют трансформаторные сварочные аппараты (далее – ТСА) двух типов (соответственно видам электросварки – смотри выше).

ТСА дуговой сварки состоит из:

  1. –трансформатора;
  2. –проводов;
  3. –провода заземления корпуса аппарата;
  4. –держателя электродов.

ТСА контактной сварки не имеет сварочных проводов, т. к. у него иная конструкция держателей электродов.

Провода и держатели электродов в различных моделях СТ соответствующих типов применяются идентичные. Поэтому, остановимся на источниках тока.

По сравнению со своими сварочными «собратьями»: выпрямителем и инвертором – СТ имеет значительно более простую конструкцию. Благодаря этому он имеет ряд достоинств:

  1. -проще обслуживание;
  2. -выше надёжность;
  3. -ниже стоимость;
  4. -выше ремонтопригодность (про возможные поломки смотрите в статье “Ремонт сварочных трансформаторов“.

Но есть у него существенные недостатки:

  1. -отсутствуют дополнительные опции;
  2. -значительно сложнее эксплуатация;
  3. –напряжение на первичной обмотке, для обеспечения штатной работы СТА, не может отклоняться от номинального более чем на: ±5…10%;
  4. -большая масса.

Регулировка сварочного тока в СТ осуществляется следующим образом:

  • –плавная – изменением величины индуктивного сопротивления цепи. Изменяется величина воздушного зазора в магнитопроводе;
  • –ступенчатая – посредством секционирования числа витков вторичной и/или первичной обмотки. При помощи коммутатора (переключателя) в электрическую цепь включается разное количество витков обмоток.

«Сварочный трансформатор с регулированием сварочного тока изменением величины зазора между катушками». Источник фото – Википедия. Очень хорошо показаны органы регулировки тока.

Сварочные трансформаторы подразделяются по следующим признакам:

  • –по электрической мощности, которая определяется силой сварочного тока. Этот ток протекает по вторичной цепи: чем больше мощность, тем более толстый материал способен обрабатывать ваш гаджет;
  • –по количеству постов (обслуживаемых рабочих мест);
  • –по параметрам источника электропитания: -однофазная сеть 220В;
  • -трёхфазная – 380В.

Кроме того, СТ дуговой сварки делятся на виды по конструкции механизма, устанавливающего величину сварочного тока (смотри выше).

СТ контактной сварки делятся на типы в зависимости от:

  1. -типа сварки:
    • -стыковая;
  2. -точечная;
  3. -шовная;
  4. -рельефная;
  5. -механизма регулировки длительности сварочного импульса. Применяются регуляторы:
    • -релейномеханический;
  6. -электронный.

Или все-таки инвертор?

Конечно, в нем собраны все пожелания домашнего мастера по сварке: широчайшие функциональные возможности, разнообразные режимы сварки – все для счастья человека. Популярности среди широких масс населения этому типу сварочного оборудования не занимать. Цена, правда, высоковата. Но по мнению многих, эта овчинка по-настоящему стоит выделки.

На что обращаем внимание при его выборе домой?

  • Главный критерий – также напряжение электрической сети, это те же 220В и 380В. И так же, как в предыдущих случаях, трехфазные модели инверторов являются более мощными. А от мощности устройства зависит его долговечность и срок использования. Ведь чем больше мощность, тем меньше перегревается аппарат.
  • Следующий критерий – характеристики токов и режимы сварки. Их выбор будет зависеть только от одного – толщины свариваемых металлических заготовок. В интернете вы сможете найти множество данных о зависимости диаметра сварочных электродов в миллиметрах от значения сварочного тока в амперах. Обычно для домашнего инвертора вполне хватает силы тока от 60А до 160А. К тому же имеющаяся возможность плавно регулировать величину тока позволит вам еще больше повысить качество сварочного шва.
  • Еще один важнейший фактор, который нужно учитывать при выборе инвертора в обязательном порядке. Это продолжительность включения ПВ, которая показывает время работы аппарат без перерыва при максимальных значениях тока. Иногда этот показатель называют ПН – продолжительностью нагрузки. Чем выше продолжительность включения, тем дольше инвертор сможет функционировать без перегрева. Вообще-то ПВ можно рассчитать, исходя из чистого времени сварки по отношению к паузам для смены электрода или подготовки материалов. Если, к примеру, в спецификации инвертора указана ПВ в 80%, то чистое время сварочного процесса будет длиться ровно 4 минуты. Затем вам придется сделать паузу длительностью в 1 минуту.
  • Следующий критерий всегда указан в паспорте устройства – мощность инвертора. В этой строчке называется уровень номинального сварочного тока, при использовании которого инвертор не будет самопроизвольно выключаться из-за перегрева. Мощность лучше выбирать с запасом: если потребность в номинальном токе составляет 120А, выбирайте аппарат с показателем в 180А. Такой запас позволит вам использовать длинные электрические кабели и, самое главное, вы сможете работать при скачках напряжения с общей сети.
  • ДПН расшифровывается как «диапазон питающего напряжения». Этот параметр делает безболезненными перепады напряжения в 20 – 30%, которые встречаются сплошь и рядом в сельской местности.
  • Лучшие сварочные инверторы снабжены фирменными дополнительными опциями, которые облегчают работу сварщика – новичка, должны быть особенно важны для вас, если вы – тот самый новичок в сварочном деле. Речь о АП – антиприлипании, ГС – горячем старте, ФД – форсаже дуги. Значимы ли они для вас с вашим текущим опытом – решать вам и только вам.

В качестве резюме пройдемся по главным идеям нашего обзора. Классификация сварочных аппаратов – стройная и понятная система, которая отлично поможет принять решение, какой сварочный аппарат будет самым оптимальным для ваших работ в домашних условиях.

Желаем дельного похода в магазин, грамотного продавца и хороших помощников рядом.

Особенности выбора сварочного трансформатора

Решая, какой аппарат купить, учитывают следующие критерии:

  1. Типы свариваемых металлов, параметры будущих швов. Для работы со сталью достаточно ручного оборудования с постоянным или переменным током. Эксплуатационные качества трансформатора позволяют варить изделия из любых черных металлов.
  2. Силу тока. В бытовых условиях достаточно агрегата, выдающего 200 А.
  3. Принцип действия. Полуавтоматические приборы надежны и просты в применении, однако отличаются высокой стоимостью. При использовании ручных агрегатов сварщику придется самостоятельно контролировать все параметры.
  4. Надежность фирмы-производителя.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
