Ручной клёпальник. Гарантия надёжного соединения!

1 MESSER ERA-M4-10

Электрический резьбовой заклепочник MESSER ERA-M4-10 демонстрирует лучший показатель тяговой силы в 750 кг/с, что позволяет использовать его для соединения даже самых прочных и массивных материалов, таких как листовая сталь. Работы проводятся с использованием различных типов заклепок с размером резьбы от М4 до М10, ключи для смены которых входят в комплектацию данного прибора. Также в наборе предусмотрены фиксирующие гайки и наконечники соответствующих размеров. Поскольку данный заклепочник отличается высокой производительностью, его применяют в профессиональных мастерских и на небольших предприятиях.

Прочный корпус резьбового заклепочника MESSER ERA-M4-10 обеспечивает продолжительный срок службы ручного инструмента. Для безопасности и удобства оператора предусмотрена двойная изоляция и мягкий кабель с приличной длиной – 4,8 м. В отзывах отмечают лучшую скорость работы, которая возможна благодаря непрерывному питанию от сети и быстрой замене оснастки. Также высоко оценивается наличие функции реверса, позволяющая выкручивать шпильку после установки.

Внимание! Представленная выше информация не является руководством к покупке. За любой консультацией следует обращаться к специалистам!

Как лучше выбрать заклепочник для дома

При покупке инструмента нужно учесть, где именно его предстоит применять, в каких целях и для каких заклепок. Правила выбора будут незначительно различаться.

Как выбрать ручной заклепочник

При выборе ручного устройства для дома следует обратить внимание на несколько моментов:

  1. Конструкция. Одноручными моделями проще работать в труднодоступных местах, двуручные более универсальны, поскольку обладают большой силой сжатия.
  2. Комплектация. Желательно, чтобы вместе с инструментом поставлялся набор сменных насадок и ключ для их монтажа.
  3. Вид монтажных элементов. Штифты могут быть вытяжными и резьбовыми, при выборе аккумуляторного заклепочника или силовой модели нужно понять, с каким материалом предстоит работать.

Также стоит учитывать механизм инструмента. Заклепочники бывают поворотными и бесповоротными. Первая разновидность удобнее, при работе в ограниченном пространстве головку можно расположить под нужным углом.

Как выбрать резьбовой заклепочник

Резьбовые инструменты по конструкции мало отличаются от обычных. Они точно так же состоят из рукоятей и рабочей головки. Но в последней предусмотрен винтовой механизм с нанесенной на конце резьбой. Именно на нее накручивают заклепку, а потом помещают в подготовленное отверстие, плотно фиксируют за счет сжатия рукоятей и путем выкручивания высвобождают насадку.

Видео о выборе ручного заклепочника резьбового типа рекомендует учитывать стандартные параметры, тип рукоятей и механизма

Но особенное внимание нужно обратить на насадки. Желательно, чтобы в комплекте шло несколько рабочих головок с резьбой М3-М6 или М4-М12

Какой фирмы заклепочник лучше выбрать

Надежные и удобные в применении инструменты представлены многими брендами. Среди основных можно назвать:

  • Kraftool;
  • Stanley;
  • Topex;
  • Messer;
  • Кобальт;
  • Зубр.

Перечисленные производители специализируются на изготовлении широкого спектра инструментов для дома и строительства. Покупатель может быть уверен в высоком качестве и долговечности клепальников.

Заклепочник резьбовой принцип его работы пошаговая инструкция

Самое надежное соединение обеспечивается при помощи резьбовых устройств. Принцип их работы достаточно простой, однако вызывает некоторое неудобство — каждую заклепку перед применением необходимо накрутить на концевую часть инструмента. Инструкция, как работают резьбовые приборы, имеет следующий вид:

  1. Первоначально необходимо просверлить отверстие соответствующего диаметра в листовой стали — от 3 до 14 мм или М3-М14
  2. Установить в головку инструмента соответствующего диаметра резьбовой наконечник (стержень)
  3. Накрутить на наконечник резьбовую бобышку до упора
  4. Установить заклепку в отверстия соединяемых элементов
  5. Произвести заклепывание путем воздействия на рычаги (свести их друг с другом)
  6. Далее для разъединения инструмента с полученным соединением понадобится произвести его вывинчивание
  7. После этого соединение готово к применению, и в него можно вкрутить соответствующего диаметра болт

Для наглядности ниже представлено видео, на котором видно, что представляет собой резьбовой инструмент, и как происходит его применение.

https://youtube.com/watch?v=K8uBGFf7FDU%3F

Как работает ручной заклепочник?

Для понимания процесса, необходимо увидеть заклепку в работе. На схеме обозначены основные ее элементы:

В подготовленное отверстие помещается втулка заклепки. Инструмент надевается на сердечник и упирается в буртик заклепки. Зафиксированный стержень вытягивается из втулки, расклепывая ее верхнюю часть.

Когда клепка завершена, и головка сердечника прочно засела в расклепанной втулке – стержень отрывается. Склепанные материалы соединены лишь втулкой.

ВАЖНО! В материале описывается механический вытяжной заклепочник. Существуют гидравлические, пневматические и электрические приспособления. Однако в быту они не применяются

Однако в быту они не применяются.

Принцип работы самого инструмента и его устройство так же рассмотрим на схеме.

  • головка (1) одевается на сердечник установленной в отверстие заклепки;
  • корпус (2) выполняет функции нижней рукоятки и упорной станины;
  • верхняя рукоятка (3), опираясь на станину при помощи оси (9), является силовым рычагом;
  • при сжимании рукояток рабочая втулка (4) сжимает цанговые кулачки (5), плотно фиксируя стержень заклепки;
  • продолжая движение, цанговый механизм вытягивает стержень из втулки заклепки, формируя расклепанное кольцо;
  • при разжимании рукояток, конусная втулка (6) под действием пружины (7) разжимает кулачки, позволяя цанговому механизму занять исходное нижнее положение;
  • крышка (8) является упором для пружины, снимается для обслуживания цангового механизма;
  • для удобства оператора, в корпусе хранятся сменные головки (10), для различных диаметров заклепок.

Мы рассмотрели, как работает заклепочник. При этом надо понимать, как правильно подобрать соединительные элементы.

Виды ручных заклепочных инструментов

На полках современных магазинов можно найти инструменты для заклепки 2 видов:

  1. Заклепочник резьбовой,
  2. Заклепочник вытяжной.

Эти 2 инструмента различаются по способу действия. Рассмотрим каждый из них.

Вытяжной инструмент создает тяговое усилие, за счет которого фиксируется заклепка. В элементах, которые нужно соединить, просверливают отверстия. Затем заклепка помещается в отверстие и с помощью сжиманий и разжиманий рукояти распирается. В конструкции заклепки имеется шарик, который распирает трубу заклепки изнутри. С противоположной стороны заклепка сплющивается, за счет чего и происходит соединение двух деталей.

Заклепочники имеют рычажный механизм для работы.

Вытяжной ручной заклепочник – универсальный инструмент, который подойдет для соединения различных деталей. Цена такого инструмента значительно ниже, чем у инструментов другого вида. Резьбовой инструмент работает по схожей схеме. Отличие состоит только в том, что шарик затягивается в трубку при вращении рукояти. Резьбовой заклепочник используют достаточно редко. Он подходит для соединения очень тонких деталей, на которых необходимо сделать резьбу, а в заклепку закрутить болт.

В зависимости от вида привода заклепочные инструменты делятся на 3 группы:

  1. Пневматические,
  2. Механические,
  3. Пневмогидравлические.

Механические устройства наиболее популярны, так как удобны для работы в бытовых условиях. Такие заклепочники подразделяются на инструменты, которые можно держать одной или двумя руками. Перед покупкой устройства нужно убедиться в его качестве. Определяющий фактор – цена. Обычно качественную модель за небольшую цену не купить. Использование дешевых заклепочников приводит к низкому качеству крепления и быстрому выходу из строя конструкций. Да и сам инструмент долго не прослужит. Не стоит оставлять без внимания и материал, из которого сделаны заклепки, точнее, его качество.

Приобрести заклепочный инструмент можно в любом специализированном магазине. Широкий ассортимент товаров позволяет выбрать нужную модель, соответствующую необходимым для работы требованиям.

Разновидности ручного заклепочника

Многие мастера хотят приобрести заклепочник ручной. Какой лучше – спорный вопрос, ведь в продаже встречается большой выбор таких инструментов. Чаще всего они делятся на 2 группы.

  • Вытяжные модели предполагают вытягивание штифта, благодаря чему алюминиевая заклепка разжимается в подготовленном отверстии. Такое устройство довольно простое в эксплуатации. Визуально оно может напоминать пистолет либо ножницы. Последняя разновидность, известная как двуручный заклепочник, считается профессиональным устройством.
  • Резьбовые модели предполагают использование специальных клепок. В процессе сжатия рукояток осуществляется закручивание гайки, после чего она расплескивается, стягивая две детали. Такой заклепочник считается очень надежным и стоит довольно дорого. Соответственно, он практически не используется в бытовых условиях.

Стоит отметить, что обе упомянутые разновидности могут быть оборудованы поворотной головкой

Благодаря этому удается устанавливать заклепки в труднодоступных местах, что очень важно при выполнении ряда работ

Как уже упоминалось ранее, в продаже представлен большой выбор ручных заклепочников, цена которых порой достигает 2–3 тыс. рублей. Чтобы сделать правильный выбор, необходимо определиться с назначением оборудования. Если вы планируете часто выполнять фиксацию различных заклепок, то лучше приобрести более дорогое профессиональное оборудование. В противном случае следует отдать предпочтение бюджетной модели заклепочника стоимостью в 150–500 рублей.

При покупке стоит помнить, что долговечность и надежность устройства во многом зависит от аккуратности мастера. Так, при небрежном обращении можно сломать даже дорогой профессиональный инструмент.

Помимо цены заклепочника, стоит обращать внимание и на другие факторы

Материал клепок. Если вы планируете работать с алюминием, то подойдет любое устройство. В случае когда нужно соединять детали из стали, потребуется более мощное оборудование. Удобство применения. Это очень важный фактор

Так, при работе с крепежами, которые отличаются диаметром и материалом, стоит использовать двуручную модель заклепочника Также стоит обратить внимание на головку

Оптимальным считается поворотный элемент, ведь он поможет выполнить клепку на сложных участках Не менее важно убедиться в наличии сменных насадок, предназначенных для разных крепежей. Среди дополнительных функций заклепочника стоит отметить наличие контейнера для отходов

Это действительно важно в том случае, если вы планируете сооружать кровлю или забор на территории, где гуляют маленькие дети.

Описание инструмента и его виды

Заклепочник представляет собой тип инструмента, в основу работы которого положен тот же принцип, что и пистолета. Он используется для соединения элементов конструкций и их деталей толщиной не более 1 см.

При использовании такого механического пистолета соединения деталей чаще всего создают с внутренней стороны. Ручной заклепочник является рычажным вариантом пистолета, в конструкции которого можно выделить два основных элемента:

  • Рычажная система, обеспечивающая необходимое усилие при соединении элементов изделий.
  • Пружинный механизм, необходимый для втягивания заклепки внутрь.

Производители выпускают два вида ручных заклепочников — вытяжные и резьбовые.

Вытяжного типа

Этот тип инструмента обеспечивает соединение деталей за счет тягового усилия, посредством которого происходит фиксация заклепки. Когда рычаг пистолета оказывает силовое воздействие, стержень заклепки начинает втягиваться в ее трубчатую часть, распирая ее головку стержня. Снаружи шляпка заклепки тоже расплющивается, и в результате получается довольно прочное соединение деталей.

Резьбовые заклепочники

Заклепочники этого типа работают по схожему принципу за некоторым исключением. Здесь шарик втягивается в рабочую часть благодаря вращению резьбы в трубчатой части заклепки. Иными словами, соединение элементов осуществляется за счет фиксации головки посредством закручивания рукоятки. Этот способ фиксации элементов деталей менее распространен, преимущественно его используют для соединения деталей незначительной толщины.

Как правило, заклёпочный инструмент продается вместе с набором насадок различного диаметра.

В зависимости от типа используемого привода, заклепочники можно классифицировать на несколько основных групп:

  • пневмогидравлические;
  • аккумуляторные;
  • электрические;
  • механические (ручные);
  • пневматические.

Чаще остальных в бытовой сфере используются устройства с механическим приводом. Производители выпускают их в двух вариантах: первый предполагает выполнение соединения деталей при помощи одной руки, а второй — за счёт силового воздействия, оказываемого двумя руками.

Принцип соединения деталей с помощью одной руки положен в основу работы и ручного заклепочника, известного под названием «гармошка».

Ручные заклепочники можно купить по различным ценам, которые зависят от нескольких факторов — типа привода, модели, способа соединения и производителя. Устройства от именитых брендов являются более дорогими в отличие от изделий неизвестных производителей.

Дорогостоящими могут считаться также аккумуляторные, пневмогидравлические и электрические модификации инструмента, если их сравнивать с ручными клепальниками. Объяснить это можно использованием в них более сложной конструкции. Чаще всего такие устройства применяются на промышленных производствах.

Рейтинг лучших заклепочников на 2020 год

Рейтинг качественных товаров поможет ответить на вопрос: какой лучше купить инструмент для дома и сколько стоит самые хорошие модели. В обзоре представлены популярные модели инструмента на основании отзывов покупателей и мнении профессионалов.

Заклепочник Kraftool 31170-H6

Классическая конструкция для вытяжных заклёпок. Подходит для стержней диаметром: 2.4 мм, 3.2 мм, 4 мм, 4.8 мм, выполненных из стали, алюминия и нержавейки. В комплектацию входит: кейс, набор сцепляющих стержней в количестве 60 штук, различные насадки и переставной ключ для их смены 10 мм. Материал корпуса ручек выполнен из резины и пластика. Средняя цена: 1000 рублей.

Заклепочник Kraftool 31170-H6

Достоинства:

  • большой комплект насадок;
  • возможность работы с 4 видами клепок;
  • удобное хранение;
  • низкая цена;
  • известный бренд.

Недостатки:

пластиковые ручки.

Заклепочник STANLEY MR55 0-69-804

Используется для работы с вытяжными заклепками диаметра: 3 мм, 4 мм, 5 мм, 2 мм. Материал стержней должен быть выполнен из меди, стали, обычной и нержавеющей, алюминия. В комплект входят ключ и насадки. Размеры инструмента – 26 см, вес 0,63 кг. Дополнительная информация от производителя: ограничители для пальцев; хомут для фиксации ручек; подпружиненная рукоятка. Средняя цена: 800 рублей.

Заклепочник STANLEY MR55 0-69-804

Достоинства:

  • популярная торговая марка;
  • не требует больших усилий;
  • малогабаритный и легкий;
  • прост в использовании;
  • безопасный
  • низкая цена.

Недостатки:

нет кейса для хранения инструмента и насадок.

Заклепочник Gross 40401

Классический вид инструмента, который производит сцепления заклепок с диаметром 2.4 мм, 3.2 мм, 4.8 мм. Материал, из которого изготовлены заклепки: различные виды стали и алюминий. В комплект входит ключ и насадки. Рукоятки инструмента выполнены из пластика. Дина устройства составляет 28,5 см, вес 0,6 килограмм. Корпус, литой со стальным штампованным рычагом. Средняя цена: 1200 рублей.

Заклепочник Gross 40401

Достоинства:

  • высокая производительность;
  • легкий;
  • предназначен для домашнего использования.

Недостатки:

  • нет кейса для сбора инструмента;
  • цена завышена;
  • пластиковые ручки.

Заклепочник TOPEX 43E707

Инструмент пригоден для заклепок диаметром от 2,4 до 4,8 мм выполненные из алюминия. Тип заклепок: вытяжные. В комплект входят 4 наконечника, рожковый ключ. Вес: 0,48 кг, размеры: 40*125*325 мм. Средняя цена: 500 рублей.

Заклепочник TOPEX 43E707

Достоинства:

  • большой ход рычага;
  • прост в использовании;
  • пригоден для домашнего использования;
  • низкая цена.

Недостатки:

  • нет кейса;
  • малофункционален.

Заклепочник литой Yato «CrMo»

Заклепочник литой «Yato» выполнен из инструментальной стали CrV и применяется для стальных и алюминиевых заклепок. Размеры 200 мм. Сцепляет заклепки размерами от 2,4 до 4,8 мм. Средняя цена: 1400 рублей.

Заклепочник литой Yato «CrMo»

Достоинства:

  • прост в эксплуатации;
  • легкий и малогабаритный;
  • выполняет свою работу;
  • удобен в руке.

Недостатки:

завышенная цена.

Заклепочник HASKYY HBNZ-17

Конструкция инструмента: рычажно-складной тип. Тип заклепок – резьбовые. Материал, из которых выполнены стержни: алюминий, сталь. В комплекте 150 штук насадок, заклёпки по всем видам насадок, ключ, кейс для хранения. Размеры инструмента: 34 см, вес 3,5 кг. Дополнительная информация от производителя: в комплект заклепочника входят: насадки для заклепок M5-M6-M8-M10-M12, 150 резьбовых заклепок по 30 шт. пяти размеров; кейс из пластика. Средняя цена: 3700 рублей.

Заклепочник HASKYY HBNZ-17

Достоинства:

  • качественная сборка;
  • легок в использовании;
  • контейнер для инструмента и насадок;
  • усиленный корпус;
  • цена соответствует функциональности.

Недостатки:

тяжелый.

Критерии выбора ручных установщиков заклепок

Итак, если надо выбрать заклепочник ручного типа, обращаем внимание на следующие параметры:

Тип крепежа, с которым агрегат работает (винтовые, вытяжные, пистонные (люверсы), универсал — который ставит все типы заклепок).
Максимальный и минимальный размер заклепок.
Количество насадок для заклепок.
Материал крепежа, с которым инструмент работает (стальные, алюминиевые или только медь и латунь).
Из чего сделан сам инструмент
Лучше — нержавеющая сталь или сплавы алюминия.
Ручной заклепочник винтового типа: обращаем внимание на размеры крепежа, который может быть установлен. На что еще обращайте внимание — на рукоятки
Резиновые накладки на них должны быть из хорошей резины. Сами рукоятки должны быть для вас удобны, так сможете работать быстрее и дольше. Еще обратите внимание на возможность фиксации ручек в нерабочем состоянии — есть специальная проволочная петля, которая удерживает ручки вместе

При хранении это удобно и важно

На что еще обращайте внимание — на рукоятки. Резиновые накладки на них должны быть из хорошей резины

Сами рукоятки должны быть для вас удобны, так сможете работать быстрее и дольше. Еще обратите внимание на возможность фиксации ручек в нерабочем состоянии — есть специальная проволочная петля, которая удерживает ручки вместе

При хранении это удобно и важно

Что такое заклепочник и как он работает

Заклепочники или клепальники — устройства для установки заклепок. Под разные типы крепежа есть специальные инструменты. Есть отдельные под вытяжные, винтовые заклепки. Есть также универсальные модели, но они относятся к группе профессионального инструмента, соответственно, стоят солидно.

Один из вариантов использования

Чтобы выбрать заклепочник правильно, желательно понимать как он работает. Независимо от типа заклепок, с которыми работает агрегат, принцип клепки всегда один: устройство развальцовывает вторую (дальнюю) часть заклепки, формируя закрывающую головку. Отличаться может только способ развальцовки:

  • При установке вытяжных заклепок, губками захватывается и тянется стержень. На конце стержня есть шарик, который упирается в край корпуса заклепки и сминает ее. При достижении определенного усилия, стержень обламывается.

    Работа заклепочника при установке вытяжных заклепок

  • Установка винтовых заклепок отличается. Внутри полого корпуса нанесена резьба. В этот метиз вкручивается винт подходящего диаметра. При закручивании он начинает подтягивать край заклепки, за счет чего и развальцовывается пластичный металл (см. видео ниже).
  • При установке пустотелых заклепок (пистонных) происходит просто развальцовка конусообразной насадкой. Пистонные заклепки применяются в ненагруженных местах, но чаще не в стройке, а для отделки или при соединении деталей из кожи, ткани и т.д.

    Пистонные заклепки ставятся проще всего, но они же имеют самую малую надежность. В стройке применяются нечасто, разве что в поделках

В общем, процесс понятен. Как видите, отличия только в том, что в одном случае надо тянуть стержень, в другом — крутить винт, в третьем — прижимается конусная насадка

При выборе типа заклепок, обратите внимание, что инструмент под вытяжные недорог, а вот для винтовых стоит, обычно, немало. Этим в основном и ограничивается применение винтовых заклепок

Ну, и тем, что они полые — негерметичны.

4 Absolut 3,2-5,0мм SK1006

Профессиональный ручной заклепочник Absolut 3,2-5,0мм SK1006, предназначенный для монтажных работ с применением вытяжных штифтов с диаметром от 3,2 до 5,0 мм, обеспечивает рабочий ход в 22 мм. Это позволяет использовать более длинные крепежи и расширяет выбор используемого материала для монтажа. Данный инструмент, получающий питание от сети, гарантирует бесперебойную и при этом высокопроизводительную работу по установке заклепок – скорость монтажа единицы составляет 2 секунды. Благодаря эргономичному дизайну и прорезиненной ручке оператор может управлять заклепочником одной рукой.

Сменные насадки, которые крепятся непосредственно на корпусе данного устройства, идут в комплекте вместе с монтажным ключом и запасным набором губок. У этого электрического заклепочника есть отличительная черта – повышенный ресурс. Необходимая замена щеток двигателя осуществляется самостоятельно, совершенно не вызывая трудностей. Выдающейся особенностью данной модели является наличие автоматической функции выталкивания отработанных стержней. Преимуществами инструмента Absolut 3,2-5,0мм SK1006, на которые в своих отзывах указывают владельцы, являются надежность, доступность комплектующих и возможность уверенной работы при минусовой температуре.

Сколько стоит ручной клёпальник?

Цена устройства определяется его функциональными возможностями и комплектацией. Для периодического применения доступнее всего обычные ручные клёпальники с ограниченным количеством сменных пуансонов (не более трёх). Конструктивно более сложными считаются приспособления, позволяющие работать с резьбовыми и полыми заклёпками.

Для сравнения рассмотрим несколько моделей ручных клёпальников:

  1. Инструмент без усилителя с пружинным возвратом рычагов от торговой марки SkyTools – 1000…1600 руб.
  2. Клёпальник, снабжённый усилителем и контейнером для сбора отходов при работе с вытяжными заклёпками (производитель – торговая марка Gross, цена – 1500…3500 руб.).
  3. Поворотный клёпальник от Кобальт, цена 600…1200 руб.
  4. Промышленный шарнирный клёпальник «гармошка» от торговой марки Jonnesway: цена — 3700…6000 руб.

Бесконечная шлифовальная лента. Размеры и цены

Что учитывать при выборе аккумуляторного триммера?

Как работает клёпальник?

Предварительно в месте постановки будущего клёпаного соединения высверливается необходимое количество отверстий. При работах с мягкими заготовками (пластик, кожа) прокол будущего отверстия можно производить и при помощи пуансона. Затем в посадочное место вставляется заклёпка, а рычажный механизм вводят в зазор между скрепляемыми деталями. Совместив оси заклёпки и отверстия, резким нажатием на активное плечо выдвигают пуансон, который производит сначала вталкивание заклёпки в имеющееся отверстие, а затем — высадку головки заклёпки. Фиксация от перемещения противоположного торца заклёпки производится инструментальным плечом. Ход рычага ограничивается длиной пуансонодержателя, который учитывает суммарную толщину материала в месте соединения. Далее – для резьбовых заклёпок – выполняется нарезка резьбы.

После высадки, в зависимости от конструкции инструмента рабочая головка с пуансоном либо поворачивается вокруг оси, либо отводится с помощью возвратной пружины в своё первоначальное положение. Инструмент готов к следующей операции клёпки.

В ручных клёпальниках, которые работают с вытяжными заклёпками, при возвратном ходе производится вытягивание стержня, находящегося внутри полой заклёпки. Такой инструмент имеет повышенное значение рабочего ходы, поскольку после высадки требуется ещё произвести и вытяжку. Поэтому размеры рычажного механизма здесь выше, чем в обычных клёпальниках.

Выбор типоразмера ручного клёпальника выполняют по следующим параметрам:

  • по наибольшей толщине соединяемых заготовок;
  • в зависимости от прочности материала, подвергаемого клёпке;
  • по наибольшему диаметру стержня заклёпки;
  • по прочности заклёпки (материал, вид стержня – сплошной или полый).

Оригинально работают ручные клёпальники с многозвенным шарнирным механизмом. В отличие от традиционного рычажного, такие устройства позволяют устанавливать заклёпки усилием одной руки, которая перемещает звенья устройства в вертикальном направлении. Шарнирные клёпальники (или «гармошки») имеют увеличенные размеры, но зато отличаются повышенной производительностью, поскольку холостой ход инструмента здесь существенно меньше.

Виды заклепок

Прежде чем приступать к процессу крепления деталей с помощью заклепочного соединения следует учесть: какую механическую нагрузку будет нести это соединение, место установки заклепки и толщину материала, который будет закреплен. Все это влияет на вид заклепки, которая будет использоваться.

В настоящий момент существует много видов заклепки, каждый из которых имеет свои преимущества.

Как выбрать алмазную чашку по бетону: для болгарки

Классическая стержневая заклепка

Применяется при холодной и горячей клепке, имеет вид цилиндра. Заклепки этого вида в своей основе содержат твердый металлический стержень, поэтому их лучше использовать в местах, которые будут испытывать большие нагрузки.

Полутрубчатые и трубчатые, пистонные заклепки

Такие заклепки применяются в соединениях с небольшой нагрузкой, так как изнутри заклепки полые. Изготавливаются из мягкого металла и с одной стороны вместо головки имеют штампованное коническое углубление.

Закладные, тяговые, слепые, вытяжные заклепки

Это самый простой и удобный в использовании вид заклепки (её не нужно придерживать с другой стороны). Такие заклепки бывают следующих типов:


Потайная заклепка


Заклепка с буртиком обычная


Заклепка с крупным буртиком


Герметичная заклепка с газоводонепроницаемым корпусом (глухая заклепка)

Разновидности ручных инструментов

На сегодняшний день выпущено несколько разновидностей заклёпщиков, используемых в домашней мастерской. В эту категорию попадает резьбовой и вытяжной инструмент. Чтобы понять, какой из этих инструментов лучше, необходимо подробно изучить их характеристики и функциональные возможности.

Вытяжной клепальщик ручного типа осуществляет крепление заклёпки посредством создания определённого тягового усилия. В тех заготовках, которые необходимо соединить между собой, просверливается небольшое сквозное отверстие, а уже после этого в самом устройстве определённым образом фиксируется заклёпка. После этого заклёпка аккуратно вставляется в подготовленное отверстие и тщательно распирается. Стоит учесть, что надёжная фиксация происходит благодаря сжиманию и разжиманию рукоятки устройства.

Для бытовых нужд можно приобрести резьбовой заклёпочник, режим работы которого практически аналогичен вытяжному агрегату. Единственное отличие состоит только в том, что в рабочем органе шарик втягивается внутрь заклёпки за счёт вращения резьбы. Этот способ соединения считается оптимальным для заготовок с небольшой толщиной. Связано это с тем, что на толстом металле гораздо проблематичнее выполнить нарезание резьбы. Огромное преимущество использования этого ручного инструмента состоит в том, что при необходимости в саму заклёпку можно вкрутить болт или винт.

Ручной заклепочник — что за инструмент, как им работать.

Ручной заклепочник — инструмент, предназначенный для скрепления листовых материалов. Чаще всего заклепками скрепляют листы металла толщиной до 3мм, однако можно прикрепить лист металла к профилю или уголку. Заклепочник у нас вытяжной, принцип его действия немного другой, нежели клепание обычными заклепками и молотком. В этой статье мы рассмотрим основные виды ручного инструмента для клепания, как подобрать заклепки и как пользоваться данным устройством.

Как работать вытяжным заклепочником

Прежде всего необходимо просверлить отверстие через оба скрепляемых листа, насквозь. Диаметр отверстия должен быть по диаметру заклепок. Затем «заряжаем» заклепку и вставляем ее сквозь оба листа и начинаем сжимать рукоятку(понадобится не один сжим). Заклепка начинает сплющиваться, когда шарик полностью втягивается в заклепку — хвост заклепки откусывается. В результате мы имеем заклепанные с двух сторон 2 листа металла. На фото ниже можно посмотреть инструкцию в картинках.

Видео — как правильно клепать

Сняли с напарником для вас видео, как пользоваться заклепочником. Надеюсь, оно вам поможет понять, как и что делать.

Какие бывают заклепочники:

Обычная недорогая модель

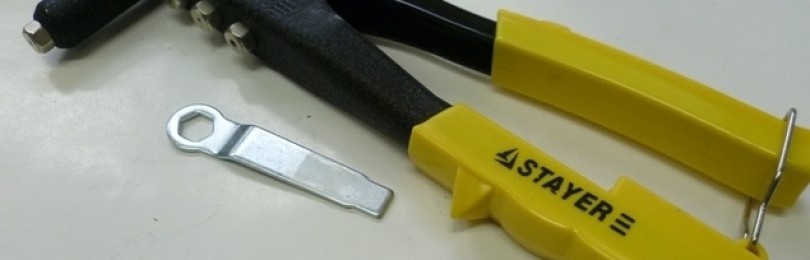

Взять к примеру, самый дешевый вариант от фирмы Stayer — самое первое фото. Его стоимость 300 рублей. Он поддерживает все диаметры заклепок(2.4 мм, 3.2, 4 и 4.8 мм), так что вы сможете подобрать диаметр заклепок наиболее подходящий для скрепляемых материалов.

Для примера, тонкие заклепки диаметром 2.4 мм предназначены для скрепления листового материала общей толщиной до 5 мм. Конечно, есть еще такой параметр вытяжных заклепок, как длина. Чем длиннее заклепка — тем более толстый материал можно скрепить.

Предлагаю вашему вниманию таблицу соотношения размера заклепок и толщины материала.

Заклепочники с поворотной «головой»

Усиленные модели (двуручные)

Для людей, кто работает заклепочником постоянно, выпускают силовые варианты.

Отличаются от обычных тем, что сжимают его двумя руками, соответственно значительно экономятся силы. Представьте, что вам нужно заклепать 500 заклепок. Обычным заклепочником такой объем работ выполнить будет трудновато, а усиленным можно все склепать гораздо быстрее и без напряга. Как выглядит усиленный — на фото ниже.

Профессиональные модели с увеличенным сроком службы

Помимо бытовых моделей, для домашних работ, в продаже есть и профессиональные. Отличаются от бытовых более качественным исполнением и повышенным сроком службы. Для примера — модель фирмы kraftool. Обычная, неповоротная модель, однако стоит заметно дороже. На фото ниже заклепочник Крафтул — цена 400 рублей.

У всех заклепочников в комплекте идет 4 сменных насадки-штуцера для разных диаметров заклепок. Меняются они с помощью специального ключа, который также идет в комплекте.

Заклепки как правило, продаются небольшими упаковками, по 50 штук. Заклепки различаются по диаметру и длине, чем толще и длиннее заклепка — тем дороже стоит упаковка. Для примера:

  • 3.2*6 мм — цена 26 рублей
  • 4*12 — стоимость 35 рублей
  • 4.8*16 — 50 рублей

При покупке расходников не забывайте, что заклепки нужны для заклепочника, вытяжные. А то в магазинах продаются и обычные, которые клепаются молотком.

Резьбовой заклепочник или гайкоклеп его плюсы и минусы

Это специальный вид заклепочников, который предназначен для работы с резьбовыми клепками. Такой вид инструмента обеспечивает более надежное соединение, а также дополнительно позволяет его усилить за счет использования болтов. Резьбовое соединение в итоге получается неразъемным. Отверстие после соединения имеет внутреннюю резьбу. Принцип работы резьбовых заклепочников основывается на том, что на головку инструмента (стержень или резьбовая часть) накручивается клепка с резьбой. После этого клепка, закрепленная на инструменте, вставляется в отверстие, и осуществляется сжимание рукояток. При сжатии рукояток происходит сминание или развальцовка с противоположной стороны клепки, в результате чего формируется шляпка.

Конструкция резьбового заклепочника представлена на фото. Такой вид инструмента относится к категории мощных, и поэтому чем больше размер заклепки, тем больше усилий необходимо прилагать оператору, чтобы выполнить соединение. К достоинствам таких устройств относится высокое качество соединения, усилить которое можно болтовым элементом. Кроме того, плюсом является возможность использования клепок разного размера, что также влияет на качество соединения. Недостатков у таких инструментов больше, и проявляются они по таким факторам:

  • Высокая стоимость инструмента более 2500 тысяч рублей
  • Необходимость прикладывания большого физического усилия, которое возрастает в зависимости от диаметра клепки
  • Невысокая скорость соединения, так как предварительно клепку необходимо накрутить на резьбовой наконечник инструмента, а после соединения, выкрутить прибор
  • Высокая стоимость не только инструмента, но и заклепок

Выбирать резьбовой заклепочник рационально только тогда, когда необходимо обеспечить надежное соединение листовой стали, а также при наличии отверстий большого диаметра. Наличие отверстий в местах соединения позволяет крепить полученную конструкцию.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
