Ручной траншеекопатель. Или как заменить бригаду рабочих?

Траншеекопатели для минитехники. Классификация и устройство

Существует несколько разновидностей траншеекопателей, крепящихся к мотоблоку.

Навесные агрегаты

Используются для доукомплектования исполнительного оборудования минитракторов. Для тяжёлых мотоблоков компания Quick Attach предлагает траншеекопатель типа «мини» Trench It.

Устройство предназначено для работы с механизмами брендов Yanmar, Bobcat, Case, Daewoo, John Deere. Специальные соединительные муфты позволяют организовать работу с любым мотоблоком. Силовой привод от гидронасоса на валу отбора мощности мотоблока.

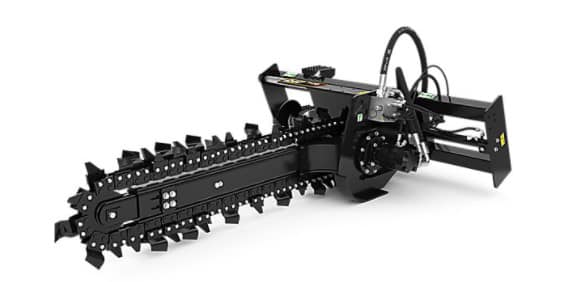

Навесной траншеекопатель для мотоблока

Особенности машины

  1. Поставляется со стрелой 0,91 или 1,21 м.
  2. Режущие элементы цепи подбираются исходя из параметров грунта.
  3. Управляемая гидравликой система бокового сдвига и съёмный вал выемки грунта позволяют вести работу вблизи фундаментов.
  4. Глубина выемки регулируется перестановкой полоза.
  5. Привод цепи оборудован устройством автоматического натяжения.

Технические параметры

ПараметрыЕд. изм.Величина показателя
Вескг272
Высотам0,63
Ширинам1,54
Длина2,1
Глубина траншеи при наклоне 60°м0,96
Рабочее давлениекг/см2140-210
Расход гидравлической жидкостил/мин67,5-90
Скорость вращения вала (об/мин)об/мин125-225
Стандартная стрелам0,91
Стандартный режущий элементчашка

Мотоблоки, конструктивно объединённые с траншеекопателем

Подобные устройства получили наибольшее распространение. Кроме формирования траншей глубиной до полуметра агрегат окажет владельцу помощь:

  • в посадке деревьев;
  • разрыхлении грунта;
  • вырезании блоков почвы;
  • снятии старого дорожного полотна.

Траншеекопатель Barreto 912HM

Технические характеристики

Модель/параметрыЕд. изм.Величина параметра
Barreto 912HMLaski TR50/CH270/50Sable /BS/50Ground Hog T4
Силовой агрегатл.с.Honda GX290 — 9KOHLER CH270 — 6,8Briggs& Stratton 800 — 6,5SUBARU EX17 — 5,5
Формируемая траншея

глубина

ширина



м

-/-



0,45

0,1



0,15-0,45

0,1



0,5

0,11



0,3

0,1

Привод

на бар

на колеса



гидравли-ческий

-/-



клиновидный ремень+цепь

несамоходный



механический

несамоходный



клиновидный ремень+цепь

несамоходный

Транспортная скорость хода вперед/реверсм/мин60/30изделие перемещает операторизделие перемещает операторизделие перемещает оператор
Скорость цепи-/-227до 150до 180150
Вес, готовой к работе машиныкг620114145103
Цена в интернет торговле март 2016груб428400159000172200150000

Рейтинг лучших производителей

Производством траншеекопателей занимаются как отечественные, так и зарубежные компании. Ниже приведены лучшие из них.

Caterpillar

Это американская компания, которая пользуется популярностью во всем мире. Она производит спецтехнику разных видов, в том числе траншеекопатели. Машины этого производителя рекомендуется использовать в строительстве, в сельском хозяйстве и т.д. Оборудование подходит для обустройства неглубоких траншей для прокладки инженерных коммуникаций.

Vermeer Manufacturing Company

Это еще одна популярная американская компания. Она представляет несколько линеек траншеекопателей разных видов.

Мнение эксперта
Курдин Сергей Сергеевич

Оборудование производителя оснащено электронным управлением с помощью микропроцессорной системы. Она синхронизирует работу тягача и рабочей части техники. Такой процесс не только упрощает управление машиной, но и позволяет быстро обнаружить неисправность в случае ее возникновения.

Case Corporation

Это французская компания, занимающаяся производством траншеекопателей. Это оборудование, выполненное из качественных материалов, которое отличается высококачественной сборкой. Однако оно имеет не слишком высокую производительность, в чем заключается основной недостаток техники.

ООО «Радицкий машиностроительный завод»

Это российский брянский производитель, который занимается изготовлением траншеекопателей роторного типа на базе гусеничных тракторов. Это крупногабаритные машины, использование которых рекомендовано для обустройства широких и глубоких рвов.

ДГУП «Дмитровский экскаваторный завод»

Производитель занимается изготовлением оборудования цепного типа. Машины отличаются высокой производительностью. Оборудование можно использовать в любое время года, поскольку оно имеет в комплекте несколько видов цепей, в том числе для промерзлого грунта.

ОАО «Михневский ремонтно-механический завод»

Производитель предлагает пользователям оборудование цепного типа для использования в любое время года. Техника завода отличается высоким качеством и производительностью. Кроме того, машины имеют продолжительный эксплуатационный период без возникновения неисправностей.

ОАО «Копейский машиностроительный завод»

Это челябинский производитель, который занимается изготовлением горно-шахтных машин цепного и барового типа. Оборудование рекомендовано к применению для промерзших почв. Техника отличается высоким качеством, простотой применения и продолжительным эксплуатационным периодом.

Траншеекопатель для мотоблока – насадка или самодельный вариант

Насадки на мотоблоки для рытья траншей также используются владельцами приусадебных участков, ландшафтными дизайнерами в стеснённой обстановке, когда важна манёвренность механизмов, производительность и низкая себестоимость выполненных работ.

Что собой представляет?

Мотоблоки для траншеекопателя имеют надёжную колёсную или гусеничную базу, снабжены специально разработанными режущими органами.

Производители стремятся расширить функциональные возможности канавокопателя и предусматривают установку различных фрез, отвалов, плугов, которые обеспечивают рытье траншеи на глубинах до двух метров…

Для чего применяется?

  • копание канав, ям, траншей;
  • рыхление почвы;
  • посадки деревьев;
  • обустройства фундаментов;
  • дренажа, мелиорации…

Выкопать траншею мотоблоком не составляет особого труда. К тому же после канавокопателя остаются аккуратные стенки траншей, что уменьшает риски обвалов, осыпаний почвы и позволяет копать траншею мотоблоком в земле: мёрзлой, слабоустойчивой…

Эксплуатация канавокопателя сопровождается:

  • минимальными объёмами грунта после обустройства траншеи;
  • отсутствием значительных повреждений поверхности;
  • аккуратными срезами краёв траншеи, без обваливания почвы;
  • компактностью;
  • приемлемой ценой;
  • простотой обслуживания.

Насадка на мотоблок для рытья траншей облегчает проведение работ, не требует вывоза вынутого грунта. Почву, взрыхлённую шнеками, легко вернуть в траншею после завершения укладочных работ.

Выбор нужной модели

Практикуется два типа канавокопателей:

  1. Траншеекопатели, которые созданы как единый, цельный механизм с агрегатом. На практике чаще всего встречаются марки: Laski TR 50/TR 60, ТКГ-1200, Barreto 912 HM. Эта техника очень дорогая и рассчитана для профессионального использования.
  2. Навесные канавокопатели. Выпускаются заводами под определённые типы силовых агрегатов. Подобрать канавокопатель для мотоблока весьма непросто.

В странах бывшего Союза практикуется навесное оборудование Trench It, разработанное фирмой Quick Attach, которое компонуется специально сконструированными соединительными муфтами, с агрегатами John Deere, Case, Yanmar, Daewoo, Yanmar.

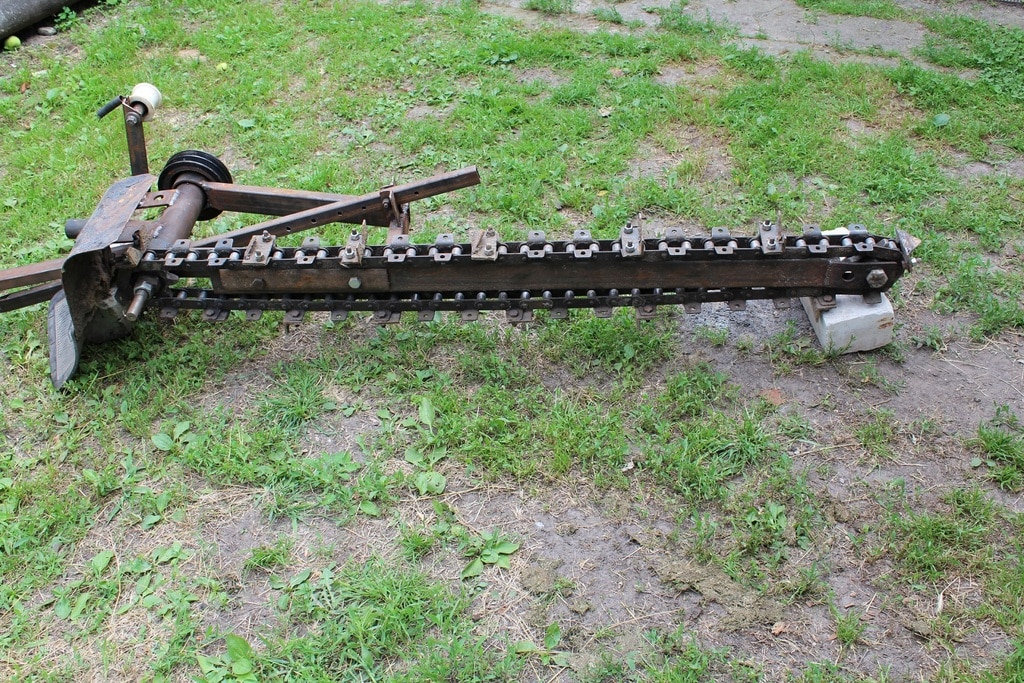

Как самому сделать траншеекопатель для мотоблока?

В основе конструкции – самодельная бара для мотоблока. Лишнего ничего нет. Каждая деталь механизма выполняет свою роль для облегчения труда оператора. В этих целях используются дорожные фрезы, самодельные зубья, цепь заводская, лопата отвальная или шнек, кожухи защитные.

Траншеекопатели можно комплектовать с мотоблоками фирм Нева, МТЗ, Каска, Агро мощностью не меньше 8 л. с.

Насадка на мотоблок для рытья траншей устанавливается так:

  1. На подвеске передней монтируется самодельная бара для мотоблока с режущими фрезами.
  2. Самодельный шнек или отвальная лопата крепится на подвеске задней, чтобы очищать траншеи и удалять грунт.
  3. Режущий механизм, цепная передача обязательно укрывается кожухом защитным во избежание травм.

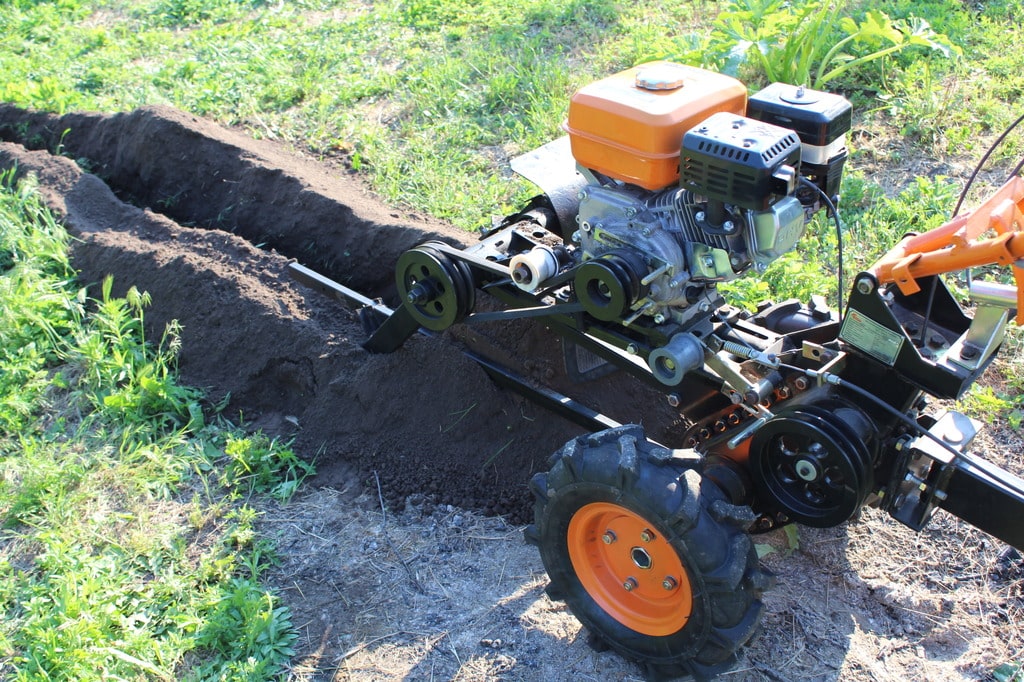

Траншеекопатель в действии

Безусловно, самодельное приспособление для копки траншеи мотоблоком облегчает работу, экономит время, силы, деньги, а рытьё канавы превращает в обыденную процедуру.

Описание

Ручной траншеекопатель представляет собой конструкцию на гусеничном или колёсном шасси. Это гарантирует превосходное сцепление с почвой и устойчивость, что верно даже для неровных поверхностей. В качестве одного из важных узлов выступает режущий агрегат. Он имеет вид прочной рамы и режущей цепи со звездочкой натяжения. Дополнительно цепь может оснащаться реверсом. Это позволяет освободить устройство от камней.

Если вы ознакомитесь с ассортиментом ручных траншеекопателей, то сможете отметить для себя, что в продаже представлены модели, которые позволяют менять зубья цепи. Производители предлагают ещё и такие модели, которые дополняются разными цепями. В зависимости от того, какова специфика той или иной модели, она может оснащаться:

  • уменьшителем хода;
  • системами гидропривода;
  • режущими органами;
  • навесными плугами;
  • навесными кабелеукладчиками;
  • бульдозерным отвалом;
  • специальными шнеками.

Последние необходимы для отбрасывания почвы. Встречаются и такие варианты оборудования, которые дополнены другими приспособлениями. Режущий агрегат может передвигаться за счёт двигателя, мощность которого начинается от 9 и заканчивается 15 л. с. Оператору удастся с легкостью управлять устройством с помощью рычагов, ручек и педали.

Привод обладает прочной конструкцией, она не нуждается в особо сложном обслуживании. Многим моделям не требуются вертикальные валы, ремни и маховики, что обеспечивается оснащённостью устройств гидравлическими насосами. Траншеекопатели имеют продуманную конструкцию, за счёт этого у оператора появляется возможность сокращать время на обслуживание и ремонт.

Техника на основе ДВС

Самоделки с установленными двигателями внутреннего сгорания обладают большей мощностью и функциональностью по сравнению с электрическими собратьями. Это позволяет существенно расширить сферу их использования. Навесное оборудование в виде плуга, плоскореза, культиватора, грабель, легко крепится на кронштейне рамы. Также агрегат можно легко трансформировать в каток или домашний мини-трактор.

Задавшись вопросом «как сделать самодельный мотоблок»,прежде всего необходимо разобраться в его устройстве. Чтобы собрать самодельный мотокультиватор своими руками необходимы, прежде всего, двигатель, трансмиссия и понижающий редуктор.

Для сборочных работ понадобится стандартный набор инструментов: комплект гаечных ключей, дрель, болгарка, сварочный аппарат, а при сборке более сложных и грузоподъемных машин еще и токарная, и фрезерная обработка некоторых узлов.

https://youtube.com/watch?v=1KWv0b94BIc

Культиватор из бензопилы

Пожалуй, самым оптимальным вариантом при изготовлении самодельного мотокультиватора является использование при его создании двигателя от бензопилы. Плюсами здесь являются производительность и мощность агрегата, нетребовательность к топливу, малый вес и компактность. Да и с комплектующими при его сборке особых трудностей не возникнет. Все необходимое можно найти на авторынке или барахолках.

Общая схема мотоблока:

  • рама мотоблока делается в виде ромба из металлического уголка размером 3200х3200х3200 мм;
  • двигатель монтируется на поперечины сверху, бензобак, как правило, крепится чуть ниже;
  • опоры промежуточного вала крепятся к передним стойкам;
  • опоры ходового вала устанавливаются на продольные ребра

Для регулировки скорости используется родная КПП, также используются мотоциклетные звездочки (основная и промежуточная,) количество зубьев которых подбирается с учетом необходимой выдаваемой мощности. Рабочие инструменты агрегата выполняются в виде колес с ножами и могут выполнять функцию триммера, мотофрезы или мототяпки.

В качестве альтернативы можно использовать и двигатель от бензокосы, который схож по своим характеристикам с приводом мотопилы.

Мотоблок из мотоцикла

Зачастую старая мототехника может годами ржаветь в гаражах и сараях, но ведь она может легко обрести вторую жизнь. Мотоциклетные двигатели отлично подходят для создания самодельного мотокультиватора своими руками, но чаще всего используются двухтактные двигатели от старых моделей, а также от мотороллеров. Но в последнее время активно стали применяться моторы и от скутеров или мопедов, давая переделкой вторую жизнь поломанной технике.

Трансмиссия бывает нескольких типов:

  • зубчатая — наиболее распространенная и легко монтируемая;
  • комбинированная (зубчато-червячная передача);
  • цепно-ременная, зубчатая;
  • гидроредуктор — набирающий популярность, но наиболее дорогой по сравнению с механической вид трансмиссии.

Возможные схемы

Из уголка сваривается рама необходимого размера, к которой крепится двигатель с системой подачи топлива и бензобаком. Передача крутящего момента от редуктора, понижающего скорость, на колеса, осуществляется через цепь. При этом можно использовать мост от мототехники-донора, установленный на колесную ось. Все органы управления переносятся на руль агрегата. При конструировании более тяжелой техники используется типовой двигатель ЗИД-5 или другие его модификации, которые ранее широко применялись на различных агрегатах. В связку с ним устанавливается коробка передач от «Запорожца» и облегченный ведущий мост.

Плюсы и минусы самодельной конструкции

Проанализировав результаты работы данной самоделки, основываясь на отзывах владельцев, видео эксплуатации, напрашивается вывод, что конструкция эффективная. При грамотном подходе к делу мотоблок с двигателем от «Дружбы» по своим характеристикам не сильно уступает заводским аналогам.

Основным достоинством самоделки, конечно же, является экономия денежных средств. Найти необходимые детали и материалы можно, просто порывшись у себя в гараже или сарае, либо приобрести за небольшую сумму денег.

Также среди достоинств самодельного агрегата можно выделить:

  • достаточная мощность полученного аппарата – до 4л.с.;
  • компактность, небольшие габариты мотоблока;
  • небольшой вес, маневренность, мобильность;
  • экономичный расход ГСМ;
  • двигатель «Дружбы» не прихотлив в плане выбора ГСМ;
  • мотоблок способен выполнять различные операции.

Двигатель, используемый в бензопилах, тем более в советских «Дружбах» вынослив и способен выдерживать длительные нагрузки.

Основным недостатком самодельного мотоблока из бензопилы «Дружба» является то, что при любой конструкции получить настоящий мотоблок не получится. Мощности мотоблока хватает для обработки участков с хорошей почвой. Также существуют ограничения в выполнении операций. Использовать весь арсенал навесного оборудования заводского мотоблока, скорее всего не получится.

Траншеекопатель своими руками для мотоблока

Для строительных работ на приусадебном участке, освоения территории вблизи дома, при прокладке канализационных, водопроводных труб и кабельных сетей дачникам и мелким землевладельцам необходим канавокопатель. Цельные и навесные агрегаты, которые предложены на отечественных рынках, стоят недешево и подходят только к определенным мотоблокам. Поэтому многие хозяева решаются сделать траншеекопатель для мотоблока своими руками.

Самодельный агрегат должен удовлетворять следующим требованиям:

  • агрегатирование с мотоблоком мощностью 8-13 л.с. с ВОМ;
  • силовая установка: гидронасос НШ-10, мотор фрезы ГМШ-32;
  • режущая система: 2 дорожные фрезы ЭЦ-1800;
  • глубина канавы — до 0,35 м, а ширина — 0,10-0,15 м;
  • ориентировочный вес — 80 кг.

Для того чтобы изготовить канавокопатель самому, необходимы такие материалы и оборудование:

  • сварочный аппарат;
  • болгарка;
  • дорожные фрезы;
  • лопата отвальная;
  • защитные кожухи.

Главным рабочим узлом машины является навесной орган, состоящий из элементов:

  • диск грунторежущий;
  • цепная передача;
  • гидромотор;
  • вал навесного механизма;
  • бар дисков.

Процесс изготовления канавокопателя не составляет большого труда для мастера и заключается в следующем:

  1. На переднюю подвеску устанавливают бар с грунторежущими фрезами.
  2. Отвальную лопату для удаления из траншеи грунта крепят на задней подвеске.
  3. Режущая система и цепная передача оснащаются защитным кожухом.

При включении двигателя из мотоблока запускается гидросистема навесного механизма. Передача крутящего момента на ходовую часть должна быть отключена. Производится запуск гидросистемы фрезы, начинается вращение дисков, образуется выруб траншеи. Привод ходовой части побуждает мотоблок к движению. В это время отвальная лопата выбирает разрушенный грунт фрезами и выбрасывает его на верхнюю часть траншеи. Оператор практически не применяет особых усилий.

Самодельный траншеекопатель сэкономит средства, облегчит ручной труд и станет отличным помощником при осуществлении многих работ на приусадебных участках.

Автомеханик, специализируется на С/Х технике

Прошли те времена, когда траншеи и ямы приходилось копать лопатой вручную. Сейчас уже владельцы частных домов этот вид тяжелого труда переложили на плечи специальной мини-техники. Промышленность для этой цели начала производить траншеекопатели – компактные и маневренные приспособления к мотоблокам.

Траншеекопатель для мотоблоков — разновидности, изготовление

Для рытья траншей в частных или в промышленных целях используется специальная техника. Траншеекопатель для мотоблока – это сменный механизм, который позволяет вырыть траншею любого размера для прокладки подземных магистралей, электросетей, коммуникаций связи, труб, а также может использоваться для других целей.

Траншеекопатель (бара) может крепиться к мотоблоку и предназначен для:

  • выкапывания канав и ям;
  • снятия уже непригодного дорожного покрытия;
  • вырезания грунта;
  • подготовки земли к посадке;
  • проведения разрыхлительных работ;
  • мелиорации;
  • работ с заливкой фундамента;
  • дренирования.

Разновидности траншеекопателей

Чтобы выкопать траншею мотоблоком, следует использовать такое навесное оборудование, как траншеекопатель. Оно крепится к агрегату и помогает осуществить требуемые земляные работы.Данные устройства делят на несколько видов, они отличаются между собой способом крепления к агрегату и функциональностью.

Цепной навесной траншеекопатель

Такая насадка на мотоблок для рытья траншей похожа на гигантскую бензопилу, предназначена для рытья оснований и траншей больших размеров и идеально подходит для работ в сельской местности. Оборудование предназначено для доукомплектования минитракторов и подходит для мотоблоков Нева, Ока, Агат и других. Крепится с помощью специальных соединительных муфт, может иметь разные размеры и мощность.

Особенности траншеекопателей:

  • могут иметь разные размеры стрел (землеройного приспособления), благодаря чему вырывают траншеи требуемого объема;
  • оснащаются разнообразными режущими элементами цепи для эффективного выполнения земляных работ;
  • компактные конструкции могут использоваться вблизи фундаментов;
  • возможность регулировки глубины рытья траншей;
  • возможность автоматической регулировки натяжения цепи.

Траншеекопатель с зубчатым колесом

Оборудование работает на твердой и мягкой почве, оно также подходит для обработки гетерогенных (щебень) или однородных участков. Преимуществами траншеекопателя являются доступная стоимость и простота в эксплуатации.

Микро-траншеекопатель

Данная разновидность предназначена для работ на тротуарах, узких улицах, пешеходных дорожках. Оборудование оснащено небольшим режущим диском, имеет компактные размеры.

Портативный траншеекопатель

Маневренное и легкое в управлении оборудование используется для внедрения в жизнь самых смелых задумок по оформлению ландшафтного дизайна и профессиональной прокладки коммуникаций.

Техника умеет не только выкапывать траншеи, но полезна также при:

  • посадке деревьев;
  • вырезании блоков почвы;
  • разрыхлении грунта;
  • снятия дорожного полотна.

Выбирая канавокопатель для мотоблока, нужно учитывать его мощность работы, размеры и на какую глубино он может вырывать ямы. Навесные траншеекопатели зависят от производительной мощности мотоблоков, к которым они крепятся. Поэтому следует учитывать и то, какой агрегат используется в работе.

Как самому сделать траншеекопатель для мотоблока?

Навесные и цельные агрегаты позволяют с максимальной эффективностью провести все работы, но некоторые хозяева хотят сэкономить и делают такое оборудование самостоятельно.

Самодельная бара для мотоблока должна быть не только эффективной, но и отвечать следующим требованиям:

  • наличие режущей системы;
  • продуманная силовая установка;
  • соответствие мотоблоку, с которым будет использоваться;
  • приемлемый вес.

Чтобы изготовить оборудование следует иметь следующие материалы:

  • болгарка;
  • сварка;
  • лопата отвальная;
  • дорожные дисковые фрезы;
  • защитные кожухи.

При работе над канавокопателем лучше использовать дорожные фрезы, которые максимально хорошо подходят для таких типов устройств.

Чтобы изготовить самодельное приспособление для копки траншеи мотоблоком, нужно следовать таким этапам:

  1. Сначала создается передняя подвеска, на которую крепится землеройная стрела с цепью и режущими элементами.
  2. На заднюю подвеску нужно разместить лопату таким образом, чтобы она доставала до глубины канавы и очищала ее от земли.
  3. Устанавливают защитный кожух, который должен покрыть режущие диски и цепную передачу.
  4. Оборудование крепится к агрегатам с помощью специальных сцепок.

Производственники

Ручные траншеекопатели изготавливается в нескольких государствах. Ведущими производителями являются компании из Америки Vermeer Corporation, Ground Hog Inc, Astec Industries Ins, Trencor Inc, Barreto Manufacturing, Inc.
Так, корпорация Vermeer создает маленькие колёсные машины, которые применяются при сооружении ирригационных систем, канав и для остальных целей. Их характерностями считается опускаемая в канаву, необычная конструкция трансмиссии, специализированные погрузочные ручки. Компания Barreto предлагает девятисильные траншеекопатели с гидравлическим приводом стрелы и режущей цепи и системой защиты втулок от засорения.
Оборудованные цепным режущим органом пневмоколесные траншеекопатели Ground Hog дают возможность работать на каменистом грунте. Их корпуса защищены противокоррозийным напылением из порошка. Техническое обслуживание машины, перемещаемой на конусообразных катках, минимально. Charles Machine Works (CMW), Inc, производящая технику под брендом Ditch Witch, отличается линейкой маленьких и мощных траншеекопателей. Они управляются идущими сзади рабочими. Это универсальные долговечные машины, с большой производительностью. Высокоэффективные и небольшие машины различной мощности предлагает рынку и компания из Чехии Laski.Из отечественных изготовителей интересны маленькие ручные траншеекопатели, изготавливающиеся ОАО «Михневский РМЗ», которые не очень дорого зарубежных. Силовым агрегатом в них считается японский бензиновый мотор. Много деталей производства Европы. Рассчитано комплектование рассчитанными на невысокие температуры антискользящими цепями. Перевозку машины до рабочего места делает легче прицеп, которым может укомплектовываться изделие.

Можно ли создать траншеекопатель для мотоблока своими руками?


Ответ утвердителен, ведь далеко не всем владельцам мотоблока по карману приобретение специализированных объектов, а в хозяйстве без канавокопателя приходится весьма трудно. Поэтому они находят выход из ситуации и создают собственные версии весьма продуктивных приспособлений указанного плана.

Что для этого необходимо?

  • Сварка;
  • Болгарка;
  • Две дорожные фрезы ЭЦ-1800;
  • Отвальная лопата;
  • Защитные кожухи;
  • Умелые руки и энтузиазм.

Для работы над самодельным траншеекопателем необходимо взять указанные дорожные фрезы, ибо их конструктивное решение подходит как нельзя лучше.

Сам процесс создания весьма незамысловат:

  • На переднюю подвеску следует прикрепить бар с двумя фрезами;
  • На задней необходимо разместить отвальную лопату для очистки канавы от земли;
  • Цепная передача и режущие диски в обязательном порядке должны быть оснащены защитными кожухами.

Увидев результат, человек наверняка спросит: «Как выкопать мотоблоком траншею, используя полученное оборудование?» Принцип работы следующий: после включения дисков фрезы, они производят выруб траншеи. Затем происходит включение привода ходовой части мотоблока. Агрегат начинает двигаться, а отвальная лопата отбрасывает раздробленный фрезами грунт наверх.

В процессе выкапывания оператор применяет минимум усилий, и это при том, что такое приспособление может углубляться в землю на 35 см, что намного продуктивней, чем классический ручной труд с тяжелой лопатой.

Как только на рынке появились мотоблоки и мотокультиваторы, производители задумались о дополнительных механизмах к ним, таких как траншеекопатели для мотоблоков, окучиватели, косилки, картофелекопалки. Все это помогает садоводам-любителям и фермерам осуществлять на своих земельных участках любые работы по обработке почвы, высаживанию овощных культур, сбору урожая, скашиванию травяной растительности. Навесные и прицепные машины облегчают ручной труд, увеличивают производительность, ускоряют и упрощают процесс в результате механизации.

В этот обзоре будет рассмотрен один из видов навесного механизма — траншеекопатель к мотоблоку.

Мини экскаватор – купить или сделать своими руками?

Вырыть траншею мотоблоком намного быстрее и проще, однако многих останавливает не только высокая цена грунтореза, но и нечастое использование этой насадки (агрегата) в хозяйстве. Поэтому, владельцы дачных участков нередко предпочитают заводскому самодельный траншеекопатель для мотоблока.

Последовательность процесса создания этого навесного оборудования следующая:

  • изготовление подвески, на которой закрепится землеройная стрела с баровой цепью;
  • задняя подвеска должна быть оснащена особой лопатой, которая позволит захватить землю со дна рва и поднять ее наружу;
  • не забываем про защиту, которая должна покрыть и саму цепь, и режущие элементы;
  • когда навесное готово — необходимо сконструировать специальную сцепку, при помощи которой самодельный грунторез будет агрегатироваться с мотоблоком.

Мини экскаваторы являются уменьшенными по размерам, но сохранившими полный набор функций, родственниками полноразмерной техники этого вида. Маленьким машинам присуща классическая компоновка и схема рабочего цикла как у больших образцов. Главным рабочим инструментом здесь служит ковш небольшого объема, который прикрепляется к стреле по наиболее распространенной схеме ”обратная лопата”.

Мини экскаватор JCB 8020 на выставке в Польше

Некоторые модели кроме поворота стрелы имеют функцию поперечного ее смещения относительно продольной оси машины, что расширяет возможности выполнения некоторых видов работ.

Предлагаем ознакомиться Цефтриаксон для кроликов

Отличительными чертами мини экскаваторов всех производителей можно назвать: управление машиной с помощью джойстиков, автоматическую настройку гидравлической системы в соответствии с рабочими нагрузками, развитую звуко- и виброизоляцию рабочего места оператора и моторного отделения. Кроме этого все машины этого класса имеют небольшой бульдозерный отвал, служащий для очистки рабочей зоны и увеличения упора при работе.

13:42 Комплект для переделки мотоблока в минитрактор 6 571 views

Николай (Florian) тоже интересно

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
