Стандартные (вытяжные) слепые заклепки
Основным типом слепых заклепок, которые применяются в качестве конструкционных крепежных изделий, являются слепые заклепки с отрывным сердечником. У нас они получили название «вытяжные заклепки»
Стандарты и термины
В российской версии международного стандарта ISO, ГОСТ Р ИСО 14588-2005 официальным общим названием всех таких заклепок является: «заклепки „слепые“» (рисунок 4). В английской версии стандарта DIN 7337, уже замененного на европейские (международные) стандарты, этот вид заклепок назывался «break mandrel blind rivets», то есть «заклепки слепые, с отрывным сердечником». Американский отраслевой стандарт IFI 114, который был первым стандартом по таким заклепкам, называет их «break mandrel rivets», то есть «заклепки с отрывным сердечником». На практике и, часто, в технической литературе, эти заклепки называют «вытяжные заклепки».
Рисунок 4 — Термины по ГОСТ Р ИСО 14588-2005:
1 — корпус «слепой» заклепки, 2 — конец «слепой» заклепки, 3 — головка «слепой» заклепки, 4 — стержень «слепой» заклепки, 5 — сердцевина «слепой» заклепки, 6 — сердечник, 7 — головка сердечника, 8 — зона отрыва сердечника, 9 — хвостовик сердечника, 10 — конец сердечника.
Преимущества вытяжных заклепок
Тремя основными причинами применения вытяжных заклепок являются следующие:
- Низкая стоимость установки. Другие методы соединения материалов — сварка, винты, болты с гайками и сплошные заклепки — требуют большей затраты человеческого труда.
- Многообразие. Вытяжные заклепки имеют много типов, размеров и сочетаний материалов, чтобы удовлетворять специфическим конструкторским требованиям.
- Надежность. Правильно подобранная и установленная вытяжная заклепка способна выдерживать высокие механические нагрузки и жесткие климатические воздействия.
Ограничения вытяжных заклепок
Однако вытяжные — «слепые» — заклепки имеют свои ограничения:
- Прочность заклепок ограничена прочностными характеристиками применяемых в ней материалов и особенностями ее пустотелой формы.
- Может применяться только для соединения относительно тонких материалов.
Установка вытяжных заклепок

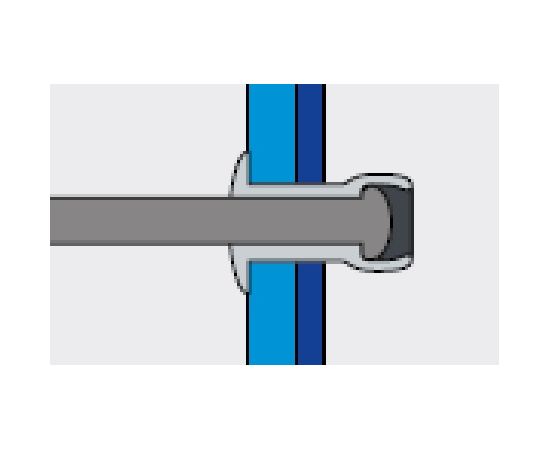

Слепые — вытяжные — заклепки устанавливаются в плотное отверстие, которое проходит через соединяемые материалы (шаги 1 и 2) — рисунок 5. Заклепочный инструмент, который называют заклепочником, захватывает хвост сердечника и тянет его на себя, удерживая при этом заклепку на месте (шаг 3). Когда сердечник вытягивается, он деформирует заклепку и формирует заднюю, слепую головку заклепки. В определенный момент сердечник обрывается и часть его вместе с головкой остается в заклепке (шаг 4). Образовавшаяся на задней части соединения головка заклепки прочно прижимает материалы друг к другу.
Усилие разрыва сердечника
Усилие, которое требуется, чтобы оторвать сердечник, задается количеством деформации, которая требуется для формирования задней головки заклепки, и диаметром паза (засечки) на сердечнике. Усилие разрыва сердечника задается таким образом, чтобы:
— во-первых, избежать возникновения слишком большого усилия зажатия, которое может повредить соединяемые материалы, и
— во-вторых, его величина была достаточной для выполнения плотного соединения материалов.

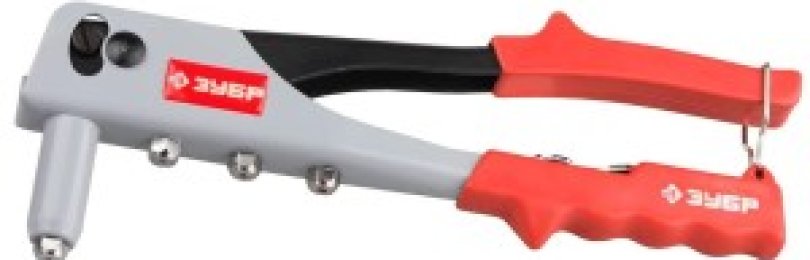

Заклепочник ручной, как им пользоваться и, как он устроен
Многие видели это приспособление в магазинах, торгующих инструментом – но не все знают, как им пользоваться. Те, кто ни разу не держал вытяжной заклепочник в руках – просто не смогут оценить удобство и универсальность его применения.
Заклепочные соединения были и остаются универсальным и недорогим способом сращивания различных деталей. В судостроении и самолетостроении – это вообще единственный способ крепления обшивки к каркасу.
Классическая клепка выглядит следующим образом:
Именно так клепали корпус «Титаника» и ручку к вашей сковородке.
Современные технологии коснулись и этого древнего способа. В быту мало кто пользуется молотком и обжимной насадкой. Существуют полуавтоматические инструменты, позволяющие приклепывать детали друг к другу практически одной рукой. Правда и заклепки выглядят несколько иначе.
Типы заклепок и заклепочных швов
Наиболее часто при монтажных работах применяются типы заклепок с полукруглой и потайной головкой. В связи с тем что заклепки с потайной головкой недостаточно прочно соединяют детали в месте клепки, их применение ограничено. Такой тип заклепок используются только в тех случаях, когда их головки по условиям эксплуатации конструкции не должны выступать над ее поверхностью. В зависимости от назначения и условий эксплуатации возможно употребление заклепок и с другими формами головок (рис. 5.15).
Выбор размеров заклепок зависит от толщины соединяемых клепкой деталей. Диаметр заклепки должен быть, как правило, равным суммарной толщине соединяемых деталей. Длина стержня заклепки определяется с учетом образования замыкающей головки, усадки стержня в процессе клепки и необходимости заполнения зазора между стержнем заклепки и стенка ни отверстия под нее.
Рассмотрим порядок определения длины стержня заклепок с потайной (см. рис. 5.14, а) и полукруглой (см. рис. 5.14, б) головками. В обоих случаях длина заклепки / определяется, исходя из толщины склепываемых деталей S и длины /0 части стержня заклепки, выступающей из отверстия над поверхностью соединяемых деталей. Длина выступающей части стержня зависит от диаметра заклепки и формы замыкающей головки. Для заклепок с полукруглой головкой 10= (1,2… 1,5)d, для заклепок с потайной головкой 10 = (0,8… ,2)d.
Для обеспечения свободной, но достаточно плотной установки заклепки диаметр отверстия должен быть несколько больше диаметра заклепки:
Диаметр заклепки, мм 2,0 2,3 2,6 3,0 3,5 4,0 5,0 6,0 7,0 8,0
Диаметр сверла, мм:
точная сборка…. 2,1 2,4 2,7 3,1 3,6 4,1 5,2 6,2 7,2 8,2
грубая сборка…. 2,3 2,6 3,1 3,5 4,0 4,5 5,7 6,7 7,7 8,7
В случаях, если невозможно сформировать в соединении замыкающую головку, применяют взрывные заклепки (рис. 5.15, ё). Такая заклепка, заполненная взрывчатым веществом, устанавливается в отверстие соединяемых деталей и осаживается легкими ударами молотка в холодном состоянии. После этого ее нагревают со стороны закладной головки каким-либо нагревательным прибором (например, паяльником), в результате чего происходит взрыв вещества, помещенного в стержне заклепки и его конец расширяется, образуя замыкающую головку.
Для соединения тонких металлических листов и деталей из неметаллических материалов используются трубчатые заклепки (рис. 5.15, ж), замыкающая головка которых образуется развальцовкой.
Место соединения деталей при помощи заклепок называется заклепочным швом. В зависимости от характера соединения и егоназначения заклепочные швы подразделяют на три вида: прочные, плотные и прочноплотные.
Прочный шов применяется в тех случаях, когда необходимо получить соединение повышенной прочности. Как правило, это соединения в различных несущих конструкциях: балки, колонны, подъемные сооружения и другие подобные конструкции.
Плотный шов используется при клепке резервуаров и сосудов для жидкостей, трубных соединений для транспортировки газов и жидкостей под небольшим давлением.
Прочноплотный шов служит для соединения деталей в устройствах и конструкциях, работающих под большим давлением, например в паровых котлах.
По взаимному положению деталей соединения различаются два типа швов: встык и внахлестку (рис. 5.16, а). Соединение деталей встык осуществляется с помощью накладок. В соединении используется одна (рис. 5.16, б) или две (рис. 5.16, в) накладки. Заклепки при любом виде соединения можно располагать в один, два, три и более рядов. В зависимости от количества рядов заклепок в соединении различают одно-, дву- и многорядные заклепочные соединения (рис. 5.17).
Расстояние между заклепками в соединении выбирается в зависимости от типа соединения (однорядное или двурядное). В однорядных швах расстояние между осями заклепок (шаг) должно быть равно трем диаметрам заклепки, а расстояние от края соединяемых деталей до оси заклепок в соединении должно составлять не менее полутора диаметров. При выполнении двухрядных швов это расстояние соответственно должно быть равно четырем диаметрам заклепки и полутора, как и в однорядном соединении. Расстояние между рядами заклепок в таких соединениях должно составлять два диаметра.
1 Первое знакомство с вытяжной заклепкой
У этого крепежа есть несколько других названий – заклепки с протяжкой или отрывные. Ведь процесс крепления обычно выглядит, как вытягивание, а заканчивается отрывом стержня, на котором был насажен элемент. Сама заклепка пустотелая, именно поэтому внутреннее отверстие потом можно задействовать. Часто в нем удачно помещаются провода или какой-нибудь крепеж. Пропорции диаметров головки и корпуса заклепки обычно 1 к 2, но в некоторых типоразмерах 1 к 3. Изначально красивая головка есть только с одной стороны, вторая сторона упирается в утолщенный наконечник стержня. Этим узким концом она продевается в отверстие скрепляемых материалов, потом стержень начинают вытягивать.
Вытяжные заклепки
Его утолщенный конец въезжает внутрь заклепки, расширяя ее тело и образуя удерживающую головку с другой стороны. Потом стержень отламывают и достают остатки изнутри образованного крепления, оставляя там отверстие. Хотя можно их и не доставать, если они не будут мешать дальнейшему использованию скрепленного объекта. В последнее время вытяжные заклепки можно увидеть все чаще, и на это есть много причин. Это очень удобно, когда мы имеем доступ к месту соединения только с одной стороны, да и поставить такой крепеж очень просто. Сам инструмент для склепывания стоит недорого, места много не занимает. Во время работы не придется каким-то образом фиксировать второй конец заклепки перед вытягиванием. Это в свою очередь ускоряет процесс и повышает производительность. Растущая популярность заставляет производителей работать над разнообразием продукции.
Наряду с обычными, существуют и специальные вытяжные заклепки. Например, водонепроницаемые или не пропускающие газ. Называются они глухими или герметичными. Независимо от вида устанавливаются эти соединительные элементы с помощью заклепочника, специального пистолета. Он может быть механическим и пневматическим, естественно, во втором случае производительность возрастает в разы. Можно найти и аккумуляторные электрические модели.
ОСОБЕННОСТИ МАТЕРИАЛА ВЫТЯЖНЫХ ЗАКЛЕПОК
| Алюминий (99.5%) | — малый вес — высокое сопротивление коррозии (морской воде) — легко деформируется — высокая электро и теплопроводность |
| Алюминиевый сплав (AlMg) | — твердый и прочный — легко полируется — при увеличении доли магния прочность на отрыв увеличивается, а способность к деформированию уменьшается — стойкий к морской воде (AlMg5) b несильным щелочам |
| Сталь | — для крепления тяжелых конструкций — легко деформируется — прочный — легко нанести покрытие (например антикоррозионное) |
| Нержавеющая сталь | — очень стойкий к коррозии — для крепления тяжелых конструкций — прочный — немагнитный (A2 и A4) — A4 имеет более высокое сопротивление кислотам чем A2 (механические характеристики одинаковы) |
| Медь | — высокая электро и теплопроводность — легко деформируется — подходит для пайки |
КОНТАКТНАЯ КОРРОЗИЯ
Контактной коррозией называют усиление коррозии одних металлов при их контакте с другими. Скорость контактной коррозии определяется поляризационными характеристиками контактирующих металлов, соотношением их площадей и омическим сопротивлением системы.
Таблица далее показывает, как различные металлы могут комбинироваться
| Контактирующие металлы | ||||
| Материал корпуса заклепки | Алюминий | Медь | Сталь | Нержавейка |
| Алюминий | отлично | плохо | хорошо | отлично |
| Медь | плохо | отлично | плохо | хорошо |
| Сталь | хорошо | плохо | отлично | отлично |
| Нержавейка | отлично | хорошо | отлично | отлично |
| Монель (Ni/Cu) | плохо | хорошо | отлично | хорошо |
ПОКРЫТИЯ ВЫТЯЖНЫХ ЗАКЛЕПОК
Коррозия никогда не может уменьшаться до 0%. Задача покрытий — уменьшать разрушающее влияние коррозии на заклепочное соединение.
- ОКРАШИВАНИЕ. Покрытие корпуса заклепки осуществляется краской на основе органических связующих. Окраска возможна различными цветами по каталогу RAL.
- ЦИНКОВАНИЕ. Это антикоррозионное покрытие, полученное через электролиз — серебристого цвета, характеризуется образованием на поверхности металла пленки высокой прочности, что обеспечивает установку заклепки или стержня без задиров.
- ЦИНК-НИКЕЛЕВОЕ ХРОМОТИРОВАНИЕ. Это покрытие, полученное через электролиз со сплавом цинка и никеля. Образовавшаяся пленка желтоватого цвета гарантирует сопротивление коррозии даже после деформирования корпуса заклепки при установке.
Особенности
Изначально стоит напомнить, что еще сравнительно недавно именно заклепки являлись одним из наиболее распространенных типов метизных изделий. На сегодняшний день, невзирая на активное внедрение передовых технологий и инновационных технических решений, актуальность подобного крепежа сохраняется во многих современных сферах. Отдельного внимания заслуживают конструктивные особенности и принцип работы резьбовых заклепок
Важно учитывать – независимо от разновидности, работают они одинаково
По своей сути, все заклепки представляют собой крепежные элементы в виде втулки с закладной головкой. С другой стороны присутствует замыкающаяся в процессе сборки головка. Если сравнивать более привычные многим вытяжные и рассматриваемые крепежные приспособления, то станет понятно, что последние отличаются, прежде всего, наличием резьбового элемента. Речь в данном случае идет о компактной конструкции в виде втулки (стержня), имеющей цилиндрическую или же шестигранную форму. Верхняя ее часть оснащена опорным бортиком, а нижняя имеет резьбу.
Рассматривая особенности резьбовых заклепок, необходимо уделить особое внимание следующим явным преимуществам данного типа крепежных приспособлений
- Максимальная простота применения.
- Прочность создаваемых соединений, в том числе, при необходимости монтажа конструкций из хрупких элементов. Имеется в виду, например, тонкое листовое железо, даже незначительная деформация которого в процессе сборки недопустима.
- Возможность качественной односторонней фиксации. Этот момент максимально актуален в ситуациях, когда общая толщина скрепляемых деталей превышает длину метизного изделия. В таком случае резьбовые заклепки способны обеспечить надежный монтаж без потерь для эксплуатационных показателей конструкции.
- Сохранение прочности крепления в течение длительного времени.
- Полное отсутствие химической и механической агрессивности.
- Сохранение лакокрасочного покрытия поверхностей соединяемых деталей.
- Возможность прочного соединения конструктивных элементов, выполненных из разных материалов.
- Отсутствие каких-либо напряжений, имеющих механический характер.
- Возможность многократного демонтажа с повторной установкой крепежных элементов.
На данный момент все чаще отдают предпочтение сварным швам, спайкам или же склейкам. Однако, невзирая на все неоспоримые преимущества подобного рода соединений, в некоторых ситуациях единственным рациональным выходом остается применение заклепок с резьбовым элементом. Помимо всего перечисленного выше, следует отметить, что такие приспособления способны выдерживать существенные термические нагрузки.
Также резьбовые заклепки не становятся причиной структурных изменений монтируемых деталей, чего нельзя сказать о той же сварке. Данный момент очень важен при сочленении разных материалов. И не стоит забывать, что описываемые метизные изделия при необходимости обеспечивают сохранение подвижности элементов конструкции.
Естественно, существуют и определенные минусы таких заклепок, к которым относятся следующие важные моменты.
- На подготовительном этапе требуется осуществить максимально точную разметку и проделать отверстия соответствующих диаметров.
- В подавляющем большинстве случаев отсутствует герметичность создаваемых швов. В некоторых ситуациях выходом может стать установка резиновых или же выполненных из других материалов прокладок.
- Выполнение работ сопровождается достаточно ощутимым шумом.
Принцип работы резьбовых заклепок, применение и виды
Скрепление металлических (и не только) деталей производится по разнообразным методикам. Сварочный аппарат использовать не всегда возможно (например, в ситуации с пластиками) или нецелесообразно, равно как и нарезание резьбы под винты или болты с предварительным сверлением материала. Специальные резьбовые заклепки практически не имеют ограничений в применении и обеспечивают надежную фиксацию в месте соединения. Что это за изделия и в чем их особенность – тема данной статьи.
По сути, это гибрид традиционной заклепки («под молоток») и резьбовой крепежной детали. Не путать такие изделия с вытяжными!
Преимущества резьбовых заклепок
- Несложная технология установки.
- Возможность надежного скрепления деталей из материалов повышенной хрупкости или малой толщины (например, листового металлопроката). Резьбовая заклепка практически не вызывает их деформации.
- Если совокупная толщина соединяемых образцов превышает длину крепежного элемента, то производится так называемая односторонняя фиксация, без сквозного прохода. При этом качество скрепления не ухудшается.
Принцип действия
Надежное соединение в месте установки обеспечивает резьба, которая в гаечных образцах расположена на внутренней, в болтовых – на внешней поверхности сминаемой части.
Разновидности резьбовых заклепок
Сортамент настолько большой, что перечислить его в полном объеме и невозможно, и не имеет смысла. Зная, какими бывают заклепки резьбовые, несложно определить, что именно понадобится для конкретных целей.
По материалу изготовления
- Медные.
- Алюминиевые.
Изделия из цветных металлов используются в тех случаях, когда на первый план выходит эстетическая составляющая. Поэтому такие заклепки применяются в основном для декорирования.
- Стальные.
- Из «нержавейки».
Данные образцы обеспечивают большую прочность соединений и повышенную устойчивость к коррозии.
По виду резьбы
- Гаечная (М4 – – неразборное соединение. Целесообразно использовать при невозможности доступа к обратной стороне детали или в условиях ограниченности движений.
- Винтовая (М3 – 16) – разборного типа.
- Круглый.
- Шестигранный (для исключения проворачивания в посадочном гнезде).
По назначению
- Электропроводящие.
- С повышенным усилием (или вдавливания, или растяжения).
- Для высокогерметичного соединения.
- С увеличенной головкой.
- С резьбой дюймовой.
- С метками (позволяют производить визуальную идентификацию).
- С виброизоляцией.
Данный перечень разновидностей по специфике применения можно продолжить, но уже понятно, что промышленность выпускает резьбовые заклепки буквально на все случаи жизни.
Специфика работы с крепежом
В принципе, она мало чем отличается от установки обычных заклепок, «под молоток».
Алгоритм действий для гаечной заклепки:
- Высверливание отверстия в материале.
- Установка резьбовой заклепки в спец/инструмент.
- Помещение по месту (в отверстие).
- Сдавливание (сжатие) крепежной детали.
Для болтовой:
Применение
В принципе, где угодно. Как уже указано, ограничений нет. Главное – выбрать правильный тип и размер. Особенно удобно резьбовыми заклепками соединять изделия, после установки которых по месту доступ к обратной стороне будет осложнен или невозможен.
Пример – кто занимался эл/монтажными работами в силовых (сигнальных) шкафах, знает, как порой трудно демонтировать панель, если гайка, накрученная на болт (винт) с «той стороны», проворачивается.
Стоимость
Цена на подобную продукцию, как правило, указывается за 1 000 штук. Минимальная – примерно 1 446 рублей (М4; 10 мм; для соединения деталей на толщину от 0,5 до 3 мм; сталь).
Стоимость заклепочников для резьбового крепежа начинается от 3 050 рублей (ручная модель).
5
Как мы уже говорили, рассматриваемый тип соединения является неразъемным, однако, если все-таки необходимо разобрать конструкцию, детали которой склепаны между собой, можно использовать несколько разных методов. Самый распространенный, который обычно применяется к вытяжным, взрывным и разрезным типам крепежей, а также там, где имеют место потайные головки – высверливание. Для этого сверло, соответствующее предположительному или точно известному диаметру отверстия, устанавливается точно в центр закладной или замыкающей головки, после чего делается лунка на необходимую глубину или же сквозной канал. После этого несколькими точными ударами можно легко выбить клепку.
Инструмент для удаления заклепок
Второй способ несколько трудоемкий, однако, вполне эффективный для головок, которые хорошо видны над поверхностью, то есть для полукруглых и конических. Вам понадобится специальное зубило, напоминающее формой стамеску, с помощью которого необходимо срубить шляпку, нанося резкие и сильные удары по тыльному концу рукоятки. Также может подойти и остро заточенная стамеска, однако этот инструмент рекомендуется использовать только для заклепок небольших диаметров. Крепежные элементы со стержнем около 1 сантиметра и более таким способом срезать очень сложно.
Самый простой метод для удаления заклепок с выступающими головками – применить угловую шлифовальную машину, в просторечии именуемую болгаркой. На нее лучше всего установить для этой цели отрезной диск, и, подведя сбоку к головке, аккуратно срезать ее. Если при этом есть вероятность повредить поверхность детали, с которой удаляется соединение, рекомендуется использовать грубый шлифовальный диск, при помощи которого головка просто аккуратно стачивается до основания. Далее, установив любой достаточно острый инструмент, например, пробойник, можно сильным ударом молотка легко выбить стержень заклепки из отверстия.
Самый старый и наиболее надежный способ соединения листового материала с помощью заклепок до сих пор используется в наиболее ответственных местах соединения металла. Правильно подобранная заклепка выдерживает нагрузку не хуже сварочного соединения. Для вибраций или знакопеременной нагрузки лучше заклепки еще ничего не придумали.
Клепка с помощью пневмоклепочника
Автор А.Рамм
- Держатель для инструмента своими руками из патрона шуруповерта САМОЗАЖИМНАЯ РУЧКА ДЛЯ ИНСТРУМЕНТА СВОИМИ…
- Декоративная вешалка для садового инструмента своими руками Как сделать подобие органайзера для…
- Мобильный уголок для заточки инструмента своими руками Ящичек упрощающий заточку инструмента своими…
- Металлическая щетка – для очистки и зачистки Области применения металлической щетки Городскому жителю,…
- Подставка для вертикального хранения инструментов своими руками (+ чертежи) Вертикальное хранение инструментов в мастерской…
- 5 ошибок при заточке инструмента Распространённые ошибки при заточке инструмента 1….
Пробковые полы под дерево – укладка своими руками Укладка пробки «под» дерево своими…
Своими руками › Как выбрать или как сделать › Инструменты › Клепка своими руками: заклепочники пневматический и ручной
Этапы работ
Этапы:
- Подготовка соединяемых деталей.
- Разметка отверстий.
- Высверливание отверстий.
- Зенковка готовых гнезд.
- Установка крепежных элементов.
- Обжим.
Прежде чем приступать к основным этапам работ необходимо:
- Очистить поверхности от налета, грязи, ржавчины.
- Отметить места будущих отверстия. Перед сверлением их нужно накернить, чтобы сверло не уходило в сторону.
Подготовка металлоконструкций (Фото: Instagram / start_blasting)
Высверливание отверстий
Высверлить отверстия в металлических поверхностях можно с помощью сверлильного станка или ручного электроинструмента. Лучше использовать сверлильный станок, поскольку им можно просверливать отверстия в деталях большей толщины.
При использовании ручного электроинструмента, важно точно контролировать его положение при сверлении, чтобы он не отклонялся в стороны. При сверлении необходимо использовать специальные охлаждающие жидкости. Работать можно только заточенным сверлом
Работать можно только заточенным сверлом.
Вставка заклепок
Этапы:
- Крепежный элемент вставляется в отверстие стержнем снизу-вверх.
- Под закладную головку устанавливается поддержка. Если она потайная, необходимо применять плоскую поддержку.
- Детали уплотняются. Их осаживают в месте клепки. Зазоры между металлическими листами устраняются молотком.
Образование замыкающей головки
Способы выполнения:
- Прямой метод. Удары молотка наносятся по стержню заклепки с той стороны, где образуется замыкающая головка.
- Обратный метод. Удары молотком наносятся по закладной головке.
Слесарные молотки (Фото: Instagram / inforce_tools)
Рекомендации по выбору инструмента
Если вы хотите, чтобы инструмент прослужил вам долго, вы должны не только знать, как выбрать заклепочник ручной, но и соблюдать аккуратность во время пользования им. В противном случае он быстро сломается в ваших руках, даже если это будет дорогой профессиональный инструмент от известного бренда.
Цена — один из важных факторов, которые следует учитывать при выборе этого устройства
Но помимо него, немаловажное значение имеют и другие характеристики:
Материал заклепок. Для соединения алюминиевых деталей вы можете купить любой из доступных в магазинах инструмент. Если же вам предстоит выполнять фиксацию стальных деталей, то советуем сделать выбор в пользу более мощных заклепочников.
Удобство применения. Если вы планируете использовать для соединения крепежи разного диаметра и из разного материала, то имеет смысл приобрести двуручную модель
При выборе инструмента советуем обратить внимание на его головку. Желательно, чтобы она была поворотной
Тогда вы с легкостью сможете выполнить соединение и на сложных участках. Перед покупкой не помешает выяснить, присутствует ли в комплектации набор сменных насадок
Об этом особенно стоит побеспокоиться тем, кто собирается использовать для соединения разные крепежи.
Важной характеристикой, которую необходимо учитывать при выборе заклепочника, является наличие контейнера для отходов. Особенно он будет незаменим тем мастерам, которые собираются возводить забор на территории или укладывать кровлю.
Из какого материала должна быть заклепка
Заклепки обычно берут из того же материала, что и соединяемые детали — это позволяет избежать электрохимической коррозии
Обращают внимание и на прочностные характеристики. Но, как правило, при соединении алюминиевых деталей, прочности алюминиевых метизов достаточно. Вообще, заклепки делают из таких металлов:
Вообще, заклепки делают из таких металлов:
сталь:
- обычная — марок Ст2, Ст3, Ст10;
- коррозионностойкая Х18Н9Т;
- оцинкованная;
Читать также: Как проверить якорь генератора ваз 2107
При соединении медных деталей допустима установка латуни и меди. Алюминий соединяют алюминиевыми сплавами. Стальные листы — соответствующими марками стальных заклепок. Есть также смешанные метизы — из двух разных металлов (химически не конфликтующих). Чаще всего встречаются алюминиево-стальные.
Для установки фасадных элементов, откосов, отливов, металлочерепицы и профлиста, используются обычно вытяжные заклепки из оцинкованной окрашенной стали. Окраска — в тон с деталями.
Заклёпка вытяжная стальная
со стандартным буртиком ST/ST – сталь/ сталь. Размеры стальных вытяжных заклёпок от 3.0 х 6 до 6.4 х 45 мм. Они применяются для создания неразъемных соединений тонколистовых материалов. С помощью заклёпочника установка заклёпок возможна при доступе только с одной стороны материала.Характеристики и размеры вытяжных стальных заклёпок со стандартным буртиком ST/ST
| Размер заклёпки | d | dk | K | R max | d1 | L1 | Усилие на разрыв N | Усилие на срез N |
| 3.0 | 3.0 +0.08 -0.10 | 6.5 -0.7 | 0.8 ±0.2 | 0.2 | 1.90 | 27 | 1125 | 915 |
| 3.2 | 3.2 +0.08 -0.10 | 6.5 -0.7 | 0.8 ±0.2 | 0.2 | 2.00 | 27 | 1285 | 1060 |
| 4.0 | 4.0 +0.08 -0.15 | 8.0 -1.0 | 1.0 ±0.3 | 0.3 | 2.50 | 27 | 1990 | 1550 |
| 4.8 | 4.8 +0.08 -0.15 | 9.5 -1.0 | 1.1 ±0.3 | 0.3 | 2.90 | 27 | 2920 | 2300 |
| 5.0 | 5.0 +0.08 -0.15 | 9.5 -1.0 | 1.1 ±0.3 | 0.3 | 2.90 | 27 | 3255 | 2575 |
| 6.0 | 6.0 +0.08 -0.15 | 12.0 -1.5 | 1.5 ±0.4 | 0.4 | 3.40 | 27 | 5000 | 4000 |
| 6.4 | 6.4 +0.08 -0.15 | 13 -1.5 | 1.8 ±0.4 | 0.5 | 3.85 | 27 | 5400 | 4350 |
Толщина соединяемых материалов и размер отверстия под заклёпку в мм
| Размер заклёпки | Толщина соединяемых материалов | Диаметр бортика | Диаметр отверстия |
| 3.0 x 6 | 1.5 – 3.5 | 6.5 | 3.1 – 3.2 |
| 3.0 x 8 | 3.5 – 5.5 | ||
| 3.0 x 10 | 5.5 – 7.0 | ||
| 3.0 x 12 | 7.0 – 9.0 | ||
| 3.0 x 14 | 9.0 – 11.0 | ||
| 3.0 x 16 | 11.0 – 13.0 | ||
| 3.0 x 18 | 13.0 – 15.0 | ||
| 3.0 x 20 | 15.0 – 17.0 | ||
| 3.2 x 6 | 1.5 – 3.5 | 6.5 | 3.3 – 3.4 |
| 3.2 x 8 | 3.5 – 5.0 | ||
| 3.2 x 10 | 5.0 – 7.0 | ||
| 3.2 x 12 | 7.0 – 9.0 | ||
| 3.2 x 14 | 9.0 – 11.0 | ||
| 3.2 x 16 | 11.0 – 13.0 | ||
| 3.2 x 18 | 13.0 – 15.0 | ||
| 3.2 x 20 | 15.0 – 17.0 | ||
| 3.2 x 25 | 20.0 – 22.0 | ||
| 4.0 x 6 | 1.5 – 3.0 | 8.0 | 4.1 – 4.2 |
| 4.0 x 8 | 3.0 – 5.0 | ||
| 4.0 x 10 | 5.0 – 6.5 | ||
| 4.0 x 12 | 6.5 – 8.5 | ||
| 4.0 x 14 | 8.5 – 10.5 | ||
| 4.0 x 16 | 10.5 – 12.5 | ||
| 4.0 x 18 | 12.5 – 14.5 | ||
| 4.0 x 20 | 14.5 – 16.5 | ||
| 4.0 x 22 | 16.5 – 18.0 | ||
| 4.0 x 25 | 18.0 – 21.5 | ||
| 4.0 x 26 | 18.5 – 22.5 | ||
| 4.0 x 28 | 21.5 – 24.0 | ||
| 4.0 x 30 | 21.5 – 26.0 | ||
| 4.8 x 6 | 1.0 – 3.0 | 9.5 | 4.9 – 5.0 |
| 4.8 x 8 | 3.0 – 4.5 | ||
| 4.8 x 10 | 4.5 – 6.0 | ||
| 4.8 x 12 | 6.0 – 8.0 | ||
| 4.8 x 14 | 8.0 – 10.0 | ||
| 4.8 x 16 | 10.0 – 12.0 | ||
| 4.8 x 18 | 12.0 – 14.0 | ||
| 4.8 x 20 | 14.0 – 16.0 | ||
| 4.8 x 22 | 16.0 – 18.0 | ||
| 4.8 x 23 | 16.5 – 19.0 | ||
| 4.8 x 24 | 17.0 – 20.0 | ||
| 4.8 x 25 | 18.0 – 21.0 | ||
| 4.8 x 28 | 21.0 – 23.5 | ||
| 4.8 x 30 | 23.0 – 25.0 | ||
| 4.8 x 32 | 25.0 – 27.0 | ||
| 4.8 x 35 | 25.0 – 30.0 | ||
| 4.8 x 40 | 30,0 – 35.0 | ||
| 4.8 x 50 | 40,0 – 45.0 | ||
| 5.0 x 6 | 0.5 – 2.5 | 9.5 | 5.1 – 5.2 |
| 5.0 x 8 | 2.5 – 4.5 | ||
| 5.0 x 10 | 4.5 – 6.0 | ||
| 5.0 x 12 | 6.0 – 8.0 | ||
| 5.0 x 14 | 8.0 – 10.0 | ||
| 5.0 x 16 | 10.0 – 12.0 | ||
| 5.0 x 18 | 12.0 – 14.0 | ||
| 5.0 x 21 | 14.0 – 17.0 | ||
| 5.0 x 25 | 17.0 – 20.0 | ||
| 5.0 x 27 | 20.0 – 23.0 | ||
| 5.0 x 30 | 23.0 – 25.0 | ||
| 6.0 x 8 | 2.0 – 4.0 | 12.0 | 6.1 – 6.2 |
| 6.0 x 10 | 4.0 – 6.0 | ||
| 6.0 x 12 | 6.0 – 8.0 | ||
| 6.0 x 14 | 7.0 – 9.0 | ||
| 6.0 x 16 | 9.0 – 11.0 | ||
| 6.0 x 18 | 11.0 – 13.0 | ||
| 6.0 x 22 | 13.0 – 17.0 | ||
| 6.0 x 26 | 17.0 – 20.0 | ||
| 6.0 x 30 | 20.0 – 24.0 | ||
| 6.4 x 8 | 2.0 – 4.0 | 13.0 | 6.5 – 6.6 |
| 6.4 x 10 | 2.0 – 5.0 | ||
| 6.4 x 12 | 4.0 – 6.0 | ||
| 6.4 x 14 | 6.0 – 8.0 | ||
| 6.4 x 16 | 8.0 – 11.0 | ||
| 6.4 x 18 | 9.0 – 13.0 | ||
| 6.4 x 20 | 11.0 – 15.0 | ||
| 6.4 x 22 | 13.0 – 16.0 | ||
| 6.4 x 25 | 15.0 – 19.0 | ||
| 6.4 x 26 | 16.0 – 20.0 | ||
| 6.4 x 28 | 17.0 – 22.0 | ||
| 6.4 x 30 | 18.0 – 24.0 | ||
| 6.4 x 32 | 22.0 – 26.0 | ||
| 6.4 x 35 | 24.0 – 30.0 | ||
| 6.4 x 40 | 30.0 – 35.0 | ||
| 6.4 x 45 | 35.0 – 40.0 |
Вы можете заказать и купить стальные вытяжные заклёпки любых размеров по оптовым ценам.
192007, Санкт-Петербург, ул. Курская, 27
Торговый Дом Нева продает оптом крепёж стандартов DIN, ГОСТ, оцинкованные метизы и высокопрочные крепёжные изделия. Поставки строительного крепежа осуществляются во все регионы России.
В промышленности одной из основных операций является соединение элементов конструкций и деталей.
Одним из способов является соединение с помощью заклепок. Он используется, когда нет возможности выполнить сварку элементов конструкций, и имеет много преимуществ перед ней. Для выполнения такой технологии существует специальный инструмент для клепания заклепок.
