Настольный сверлильный станок

Лучшие недорогие сверлильные станки

Недорогие сверлилки приобретаются в основном для бытовых целей. Чаще всего это модели, подключаемые к сети 220 В. Они не имеют рекордной мощности и богатых функциональных возможностей. Но посильную помощь в строительстве или ремонте машины станки окажут своим владельцам

Эксперты обратили внимание на следующие модели

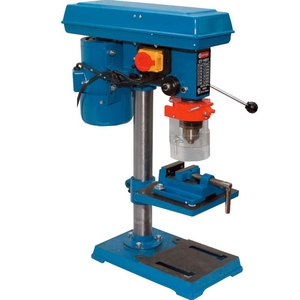

Einhell BT-BD 701

4.8

Универсальной бытовой сверлилкой является китайский станок Einhell BT-BD 701. Отличительной чертой модели эксперты считают высокое качество изготовления, за что она и становится победителем рейтинга. При мощности 630 Вт оборудованию под силу справиться не только со сверлением мягких материалов, но и с обработкой крупногабаритных металлических заготовок. Прибор имеет небольшой вес (35 кг), что позволяет при необходимости перемещать станок к материалу. Питается сверлилка от сети 220 В, частота вращения шпинделя регулируется в диапазоне от 220 до 2450 об/мин.

Пользователи положительно высказываются на тематических форумах по поводу простоты управления, наличии тисков в комплекте, жесткости станины. Минусом сверлильного станка становится сильный шум, скромные возможности по применению сверл (3-16 мм).

  • 12 передач;
  • мощный двигатель;
  • наличие тисков;
  • жесткая станина.

Недостатки

  • тонкостенная стойка;
  • ненадежная фиксация защитного экрана.

Энкор Корвет-47 90470

4.7

Отечественная разработка Энкор Корвет-47 не уступает лидеру рейтинга по ряду показателей. Это и 12-скоростное управление, и небольшой вес (36 кг), и приемлемая цена. А по уровню шума модель выглядит предпочтительнее. Но вот в мощности двигателя наблюдается определенный проигрыш (550 Вт). Это отражается на возможностях сверлилки. С ее помощью можно обрабатывать деревянные или пластиковые детали, в крайнем случае, сверлить мягкие сорта металла. Эксперты отмечают небольшие габариты станка, что позволяет устанавливать его на верстаке или столе. В бюджетной модели нет таких современных опций, как лазер или реверс.

Главным недостатком сверлильного станка, по мнению пользователей, является быстрое нагревание электродвигателя. Поэтому сверление (10-15 мин) придется чередовать с другой работой.

  • малое биение патрона;
  • низкий уровень шума;
  • конусный патрон.

Недостатки

  • вибрация при включении;
  • быстрый нагрев мотора.

СПЕЦ ССВ-500-16 СПЕЦ-3262

4.6

Еще одна отечественная разработка, реализованная в Китае, попала в наш рейтинг. На третьей строке расположился сверлильный станок ССВ-500-16 СПЕЦ-3262. Его успели испытать в деле многие российские мастера, оценив сильные стороны и выявив минусы. В первую очередь модель уступает лидерам в мощности (500 Вт). Эксперты сняли рейтинговые баллы за хлипкую станину и быстрый нагрев двигателя.

Положительно можно оценить небольшую цену и легкость (20 кг). Модель аккуратно сделана и выглядит в реальности, как на рекламных фотографиях. Работать с аппаратом достаточно удобно и просто, при сверлении удается получить довольно точные размеры отверстий. Сверлилка прекрасно подойдет для домашней мастерской или гаража, где объемы работ невелики.

  • легкость и компактность;
  • низкая цена;
  • удобство в работе.

Недостатки

  • хлипкая конструкция;
  • отсутствует защитный экран.

Jet JDP-8L

4.6

Самой доступной ценой выделяется среди бытовых сверлилок модель Jet JDP-8L. Швейцарскому производителю удалось предложить российским покупателям вкусную цену за счет организации производства в Китае. Эксперты отметили чугунное основание станка, которое делает его устойчивым и надежным. При этом и масса модели осталась минимальной (19 кг). Несколько уступает конкурентам сверлильный станок в мощности (350 Вт), да и максимальный диаметр сверла ограничен 13 мм.

Подбирать оптимальный режим сверления придется только из 5 скоростей вращения шпинделя. Полезной опцией будет ограничитель глубины обработки. Производитель предусмотрел регулировку наклона стола, изменение его высоты. Слабым местом инструмента пользователи считают наличие люфтов.

Недостатки

  • сильный люфт пиноли;
  • неудобная кнопка включения;
  • слабый мотор.

Это интересно: Токарно-винторезный станок ДИП-300 — паспорт, характеристики, видео

Производители

На сегодняшний день можно встретить станки зарубежных производителей: Proma, Optimum, Jet, Triod, Knuth, Энкор. В линейке этих производителей присутствуют станки начиная от бытовых и заканчивая большими производственными сверлильными станками.

Станки марки Proma

Производство станков осуществляется на территории Китая, но бренд имеет чешские корни. Компания существует на российском рынке уже порядка 20 лет. На территорию РФ поставляется 23 модели вертикально-сверлильных станков и 1 модель радиально-сверлильных станков.

По характеристикам данный сегмент оборудования закрывает практически любые задачи бытовых мастерских, ремонтных цехов, производств. Ассортимент включает в себя станки с вертикальным расположением шпинделя с максимальным диаметром сверления от 6 до 50 мм, с ременным приводом и коробками скоростей, напряжением питания 220 и 380 В.

Станки марки Optimum

Optimum является немецким брендом. Часть станков изготавливается на территории Германии, другая часть – Китая. В ассортимент входят 36 сверлильных станков различных типов: настольные – с максимальным диаметром обработки 13 – 26 мм, колонные – от 20 до 50 мм. Некоторые модели обладают автоматической подачей и функцией резьбонарезания.

Важным конкурентным преимуществом компании является комплектование станков бесступенчатым приводом шпинделя – обороты шпинделя изменяются за счет электронного частотного регулирования (модели Vario) или механического клиноременного вариатора (модели DH Vario).

Механический клиноременный вариатор обеспечивает высокий крутящий момент на низких частотах вращения сверлильного узла, а также позволяет подобрать оптимальный режим работы – сбалансированность скорости резания и стойкости инструмента, тем самым повышая производительность обработки.

Станки подразделяются на несколько серий:

  • B – для дома и мелких мастерских;
  • Pro – профессиональный — для производственных и ремонтных цехов;
  • High – профессиональных станки для промышленного использования, обладающие высокой частотой вращения (4000 – 4800 мин-1) и предназначены для ответственных работ.

Остальные модели станков, не вошедшие в серии, специализированные, т.е. предназначены для обработки определенных видов материалов и определенных работ. Например, модели B30BS Vario и B30VGM Vario благодаря вариаторам предназначены для сверления и нарезания резьб в цветных материалах, композитах и пластиках.

Станки марки Jet

Компания Jet возникла в США в 1958 году, а в 1988 году произошло ее слияние со Швейцарской компанией Walter Meier AG.

В ассортименте насчитывается 16 вертикально-сверлильных станков (с ременным и редукторным приводом) и 6 радильно-сверлильных станков.

Технические возможности оборудования позволяют обрабатывать отверстия диаметром от 3 до 50 мм. В линейке также присутствует сверлильно-резьбонарезной станок MASCHTEC KST-340, позволяющий нарезать резьбы в стали до М12, в чугуне до М14.

Как снять и установить новый патрон на настольный сверлильный станок

Как снять и установить новый патрон на настольный сверлильный станок

Выполните действия и инструкции, приведенные в этой статье для того, чтобы быстро и правильно поменять патрон для сверлильного станка. Удаление и установка патрона настольного сверлильного станка значительно отличается от аналогичных действий для ручной дрели или шуруповерта, поскольку патрон на сверлильном станке крепится иным способом, нежели на другом сверлильном оборудовании.

Устройство сверлильного станка не сложное, ось патрона специально подточена на конце и имеет коническую форму для того, чтобы плотно входить в аналогично-конический шпиндель станка. Такой патрон, используемый в сверлильном оборудовании, называется конус Морзе.

Патрон сверлильного станка следует заменить в случае, если ось патрона погнулась или патрон был поврежден каким-то иным образом. Загрязнение оси патрона или его неправильная установка в шпиндель, также может вызвать серьезные механические повреждения и привести к выходу патрона из строя.

Быстрые и несложные шаги, приведенные ниже, помогут вам с легкостью отсоединить от сверлильного станка неисправный патрон.

Способы отсоединения патрона от сверлильного станка:

Существует более одного способа извлечь ось патрона из удерживающего ее шпинделя, и каждый метод прост и займет всего несколько секунд.

Способ 1. Удаление патрона с помощью клина-выколотки

Настольный сверлильный станок продается, как правило, в комплекте со специальным инструментом, который как раз предназначен для извлечения патрона. Этот инструмент называется клин-выколотка. Считается, что этот способ извлечения патрона – самый простой и правильный.

Клин-выколотка имеет специальную форму, которая позволяет вставить его в небольшое окошко доступа на шпинделе сверлильного станка.

Стуча молотком по клину-выколотке, предварительно вложенном в окошко на шпинделе, нужно вытолкнуть верхнюю часть оси патрона и патрон упадет.

Шаги:

— Вставьте клин-выколотку в окошко доступа на шпинделе сверлильного станка. — Ударами молотка забейте клин-выколотку глубже в отверстие, пока патрон не освободится.

Стоит проверить, достаточно ли высоко расположен стол сверлильного станка и не повредится ли патрон от падения.

Для большинства сверлильных станков клин-выколотка есть в продаже и его можно приобрести отдельно, если у вас по той или иной причине этот инструмент отсутствует.

Способ 2. Удаление патрона при помощи бруска из твердой породы дерева и молотка

Если у вас под рукой не оказалось клина-выколотки и вам не хочется откладывать замену патрона на станке до лучших времен, вы можете прибегнуть к другому способу извлечения, который даже немного быстрее.

Несмотря на грубость этого метода, он достаточно эффективен и, если все сделать правильно, вы не повредите ни патрон, ни станок.

Шаги:

— Во-первых, возьмите молоток и узкий брусок из твердой древесины (рекомендуется орех или дуб). — Уприте брусок в патрон сверху под небольшим углом. — Сильными, но точными ударами молотка сбейте патрон со шпинделя. Если вы все сделаете правильно, патрон упадет после двух-трех ударов.

Главное, быть уверенным в том, что сила удара направлена вниз и тогда вы не рискуете погнуть ось патрона или шпиндель.

Очистка и установка патрона на место

Любой патрон для сверлильного станка, даже новый, должен быть очищен перед установкой или переустановкой в станок. Из-за плотного способа крепления конуса Морзе, любой мусор, жир или даже пыль могут оказаться причиной плохой фиксации патрона в шпинделе сверлильного станка.

Шаги:

— Очистите ось патрона тряпкой, предварительно смоченной обезжиривающим средством. Хорошо для этой цели подойдет ацетон, так как он быстро испаряется. Кроме того, хорошенько почистите шпиндель изнутри. — После очистки оси патрона и шпинделя сверлильного станка, вставьте патрон осью в шпиндель так, чтобы он держался там сам какое-то время. — Спрячьте внутрь зубцы патрона, во избежание их повреждения. — Опустите пониже стол сверлильного станка, чтобы освободить побольше места для размаха молотком. — При помощи киянки или резинового молотка, забейте патрон в шпиндель двумя-тремя кдуркими и точными ударами.

Заключение

Пусть вас не смущает простота конструкции конуса Морзе. При правильной установке патрона, эта простая система крепления обеспечит вам надежное крепление патрона внутри шпинделя до тех пор, пока вам самим не потребуется его извлечь оттуда.

Эксплуатация

Станки для сверления, оснащённые ЧПУ, необходимо эксплуатировать в соответствии со следующими требованиями:

  • разрешена установка только внутри отапливаемых помещений с оптимальным уровнем влажности;
  • допустима обработка заготовок, которые отвечают требованиям производителя конкретной модели;
  • все узлы, механизмы нужно поддерживать в чистоте, своевременно смазывать, обслуживать, следить за состоянием, выполнять замену, не допуская критических повреждений;
  • перед выполнением работ следует убедиться в полной работоспособности всех агрегатов, проверить наличие защитных экранов, способность станка отключаться в случае аварийных ситуаций;
  • в случае обнаружения неисправностей, недопустимо обрабатывать заготовки;
  • недопустимо выполнять сверление деталей из материалов, не подходящих под параметры установленных свёрл;
  • в случае прекращения подачи охлаждающей жидкости или масел для смазки механизмов нужно прекратить работу станка для устранения неисправностей;
  • после начала выполнения программы ЧПУ запрещается прикасаться к вращающимся или движимым узлам.

Преимущества и недостатки

К преимуществам сверлильных станков относятся:

  • точное позиционирование сверла над поверхностью детали;
  • многоступенчатая обработка;
  • регулировка крутящего момента, скорости оборотов, хода сверла вдоль осевой линии;
  • сверление под различными углами;
  • простота программирования ЧПУ, смены программ для выполнения различных производственных задач;
  • автоматический контроль текущего состояния станка;
  • высокая надёжность механических частей;
  • защита от перегрева сверла;
  • высокий ресурс узлов и механизмов;
  • много различных моделей, позволяющих перемещать шпиндель со сверлом над рабочим столом либо наоборот;
  • простота в эксплуатации, обслуживании, ремонте;
  • высокая производительность труда;
  • безопасность в работе по причине отсутствия контактов с опасными механическими узлами.

Недостатки станков с ЧПУ для сверления:

  • высокая стоимость оборудования;
  • большие габариты и масса;
  • для работы требуется обученный персонал — операторы, наладчики.

Качественное изготовление деталей

Производители и стоимость

Модели сверлильных станков с ЧПУ выпускаются на следующих предприятиях:

  • ОАО «Астраханский станкостроительный завод»;
  • ЗАО «КомТех-Плюс»;
  • ОАО «Стерлитакамский станкостроительный завод»;
  • ;
  • ОАО «Рязанский станкостроительный завод»;
  • ОАО «Кировский станкостроительный завод».

Стоимость станков в зависимости от их типов следующая:

  • профессиональные радиально-сверлильные настольные — от 120 тыс. руб.;
  • радиально-сверлильные для ответственных работ — от 150 тыс. руб.;
  • тяжёлые промышленные — от 400 тыс. руб.;
  • радиально-сверлильные промышленные с вращаемой на 360 0 опорой — от 1 млн. 100 тыс. руб.

Станки в зависимости от моделей могут отличаться спецификой работы, взаимодействия с оператором, а также иметь другие особенности. Однако основной принцип обработки заготовок сохраняется.

Промышленный сверлильный Proma BZ-25B/400 25004128

Данный сверлильный станок рейтинга подойдёт для домашней мастерской. В процессе функционирования прибор не вызывает электромагнитных помех высокой частоты, что повышает эффективность, скорость обработки заготовок. Шпиндельная головка этого аппарата размещается в верхней точке его опоры. На самой опоре расположен рабочий стол, который крепится к ней посредством применения зажимных элементов, фиксаторов. В общем виде конструкция рассматриваемого агрегата обладает достаточной жёсткостью, которая придаёт ему устойчивость.

Обратите внимание! Перед первым включением станка необходимо ознакомиться с руководством о его эксплуатации , прочитать технику безопасности, заявленную в инструкции.

Комплектация оборудования

В комплекте со станком поставляются следующие элементы:

  • сверлильный патрон;

  • конус для крепления патрона в указанном месте;

  • переходная втулка и защитный экран в количестве одна штука;

  • ручка, отвечающая за передвижение рабочего стола;

  • гайки для закрепления конуса в основании шпинделя;

  • три стопорных болта, а также ключ, зажимающий сверло в патроне;

  • клин. Это специальная деталь, позволяющая вынимать инструмент;

  • стопорный болт.

Технические характеристики

У Proma BZ-25B/400 25004128 рейтинга можно выделить следующие особенности:

  1. Расчётная мощность электродвигателя 1100 Вт;

  2. Максимальная частота вращения шпинделя 2150 об/мин.;

  3. Наличие пяти скоростей работы;

  4. Рабочий ход шпинделя составляет 125 мм;

  5. Рабочий стол размером 300 на 280 мм;

  6. Вес конструкции без упаковки 140 кг.

Рассмотренный промышленный станок нецелесообразно покупать для домашней мастерской. Этот агрегат больше подходит для решения профессиональных задач.

Область применения

Сверлильный инструмент применяется для получения различных сквозных и глухих отверстий.

Задавая определенную скорость вращения сверла и подачу можно обеспечить снятие с поверхности требуемого количества металла.

Область применения рассматриваемого типа станков весьма обширна:

  1. В промышленности. Большинство моделей, которые находятся в продаже, предназначены для промышленного применения, к примеру, в машиностроительной области. Промышленные станки характеризуются высокой эффективностью. Свердлильний верстат, применяемый в промышленности, имеет большие габариты и вес. Назначение промышленного оборудования: наладка производства в машиностроительной, станкостроительной и другой промышленности.
  2. В быту. Станков, применяемых в быту, с каждым годом в продаже становится все больше. Подобное оборудование характеризуется меньшей функциональностью и эффективностью, но при этом имеет меньшие размеры и более высокую экономичность. Как правило, бытовая модель представлена упрощенной конструкцией промышленного варианта, которая может устанавливаться на верстаке или другом возвышении.

Встречается и токарно-сверлильный станок, который может применяться для проведения самых различных операций. Однако они уступают вертикально-сверлильным станкам в плане универсальности.

Вертикально-сверлильный Optimum B33Pro

Усовершенствованный вид предыдущего аппарата, на который следует провести обзор. Обладает отличными эксплуатационными качествами, надёжностью, стабильно выполняет возложенные функции. Данная модель имеет высококачественные шарикоподшипники, на которые крепится шпиндель. Рабочий стол станка оборудован Т-образными пазами диагонального типа, предназначенных для надёжной фиксации заготовок. В процессе обработки детали обеспечивается высокая плавность хода, которая достигается за счёт наличия шлифованных алюминиевых шкивов.

Преимущества

Исходя из отзывов клиентов, у модели Optimum B33Pro можно выделить некоторые особенности:

  • жёсткость конструкции;

  • удобная рукоятка подачи пиноли;

  • возможность менять направление вращения шпинделя вправо и влево;

  • на основании агрегата расположены T-образные рёбра жёсткости;

  • возможность выключить агрегат при возникновении аварийных ситуаций нажатием на специальную кнопку, идущую в комплекте.

Обратите внимание! Панель управления рассматриваемого устройства и его электродвигатель имеют степень защиты IP54, что свидетельствует о высоком уровне надёжности прибора.

Технические характеристики

У данной модели есть несколько интересных моментов:

  1. Расчётная мощность двигателя 1100 Вт

  2. Наибольший диаметр рассверливания стали 30 мм

  3. Размеры стола и основания 425 на 475 мм и 270 на 410 мм соответственно

  4. Наличие 9-скоростного режима работы

  5. Диаметр колонны составляет 92 мм

  6. Масса без упаковки 135 кг

Ввиду большой массы рассмотренного станка его проблематично использовать в домашней мастерской. Однако для реализации профессиональных целей в условиях серийного и мелкосерийного производства такое оборудование подойдёт.

Вертикально-сверлильный Optimum B26Pro

Среднегабаритное изделие баварского производства. Имеет расширенные функциональные возможности. Один из лучших вариантов за предлагаемую цену. Высокое качество сборки, надёжность конструкции, составных элементов позволяют пользоваться станком на протяжении нескольких годов при соблюдении правил эксплуатации.

Преимущества

У данной модели практически такие же особенности, что и у предыдущего агрегата:

  • наличие шарикоподшипников, на которых установлен шпиндель. Это решение повышает качество обработки;

  • минимальное радиальное биение шпинделя;

  • большеразмерный защитный экран в комплекте;

  • большая ширина рабочего стола, возможность его наклона и вращения на заданный угол.

Важно! Станок оборудован выключателем кожуха клиноременной передачи, а также аварийной кнопкой.

Технические характеристики

Если остановились на этом станке, нужно обратить внимание на его основные характеристики:

  1. Мощность двигателя 0,75 кВт;

  2. Наибольший диаметр сверления стальных изделий 25 мм;

  3. Рабочий стол размером 290 на 330 мм;

  4. 12-скоростной режим работы;

  5. Обороты шпинделя находятся в пределах от 200 до 2440 об/мин.

С помощью Optimum B26Pro можно выполнять ряд стандартных задач по сверлению металлических и деревянных заготовок, их последующей обработке.

2СС1М станок сверлильный настольный. Назначение и область применения

Сверлильный настольный станок 2СС1 изготавливался по ТУ 2-024-4345-83 с 1983 года.

Сверлильный настольный станок 2СС1м изготавливался по ТУ 2-024-5748706-002-88 с 1988 года.

Станок предназначен для сверления отверстий и нарезания резьбы в мелких деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных и бытовых мастерских.

На станке 2сс1м возможно, также, фрезерование неметаллических материалов концевыми фрезами.

Основные технические характеристики сверлильного настольного станка 2сс1м

Изготовитель — Саратовский завод тяжелых зуборезных станков.

  • Максимальный диаметр сверления: Ø 6 мм
  • Наибольшая глубина сверления: 70 мм
  • Наибольшая высота обрабатываемой детали, установленной на рабочем столе: 250 мм
  • Пределы чисел оборотов шпинделя в минуту — (3 ступени) 600, 1000, 1600 об/мин
  • Конец шпинделя — В16, наружный укороченный конус Морзе 2 по ГОСТ 9953
  • Стандартный сверлильный патрон — Патрон 10-В16 или Патрон 13-В16 по ГОСТ 8522-79
  • Мощность электродвигателя: 0,18 кВт
  • Масса станка: 53 кг

Шпиндель станка 2СС1М получает 3-и скорости вращения от трехступенчатых шкивов привода, что обеспечивает свободный выбор скоростей резания в диапазоне от 600 до 1600 об/мин.

Конец шпинделя — наружный укороченный конус морзе КМ2, обозначение В16 по ГОСТ 9953 (Конусы инструментальные укороченные) — конус укороченный: D = 15,733 мм.

Укороченному конусу В16 соответствует сверлильный трехкулачковый патрон 10-го и 13-го типоразмера по ГОСТ 8522 (Патроны сверлильные трехкулачковые) с диапазоном зажима 1..10 мм и 1..13 мм соответственно.

Пример условного обозначения сверлильного 3-х кулачкового патрона, типоразмера 10, с присоединительным конусным отверстием В16:

Патрон 10-В16 ГОСТ 8522-79

Патрон 13-В16 ГОСТ 8522-79

Конус Морзе инструментальный укороченный

Конус инструментальный — Конус Морзе — одно из самых широко применяемых креплений инструмента. Был предложен Стивеном А. Морзе приблизительно в 1864 году.

Конус Морзе подразделяется на восемь размеров — от КМ0 до КМ7 (на английском: MT0-MT7, на немецком: MK0-MK7).

Стандарты на конус Морзе: ГОСТ 25557 (Конусы инструментальные. Основные размеры), ISO 296, DIN 228. Конусы, изготовленные по дюймовым и метрическим стандартам, взаимозаменяемы во всём, кроме резьбы хвостовика.

Для многих применений длина конуса Морзе оказалась избыточной. Поэтому был введён стандарт на девять типоразмеров укороченных конусов Морзе (B7, B10, B12, B16, B18, B22, B24, B32, B45), эти размеры получены удалением более толстой части конуса. Цифра в обозначении короткого конуса — диаметр толстой части конуса в мм.

Российский стандарт на укороченные конуса ГОСТ 9953 Конусы инструментов укороченные.

Российский стандарт на сверлильные патроны ГОСТ 8522 Патроны сверлильные трехкулачковые.

Где D — диаметр конуса в основной плоскости.

Отсчет глубины сверления производится по лимбу, установленному на вале-шестерне. Цена деления лимба — 1 мм подачи сверла.

Конструкция натяжения ременной передачи позволяет быстро менять положение ремня на шкивах для получения нужной скорости резания.

Использование тумбы для установки станка дает возможность для сверления торцов длинных деталей, например валов.

Сверлильный станок 2СС1М позволяет выполнять следующие операции:

  • сверление
  • зенкерование
  • развертывание
  • рассверливание

Частота вращения шпинделя зависит от диаметра сверла, установленного в патрон:

  • 1..5 мм — 1600 об/мин
  • 5..7 мм — 1000 об/мин
  • 7,5..13 мм — 600 об/мин

Сверление отверстий больше 6 мм производится с последующим рассверливанием.

С увеличением твердости обрабатываемого материала частота вращения должна быть снижена.

Вертикально-сверлильные станки

Среди подобного оборудования принято определять:

Настольный вариант исполнения

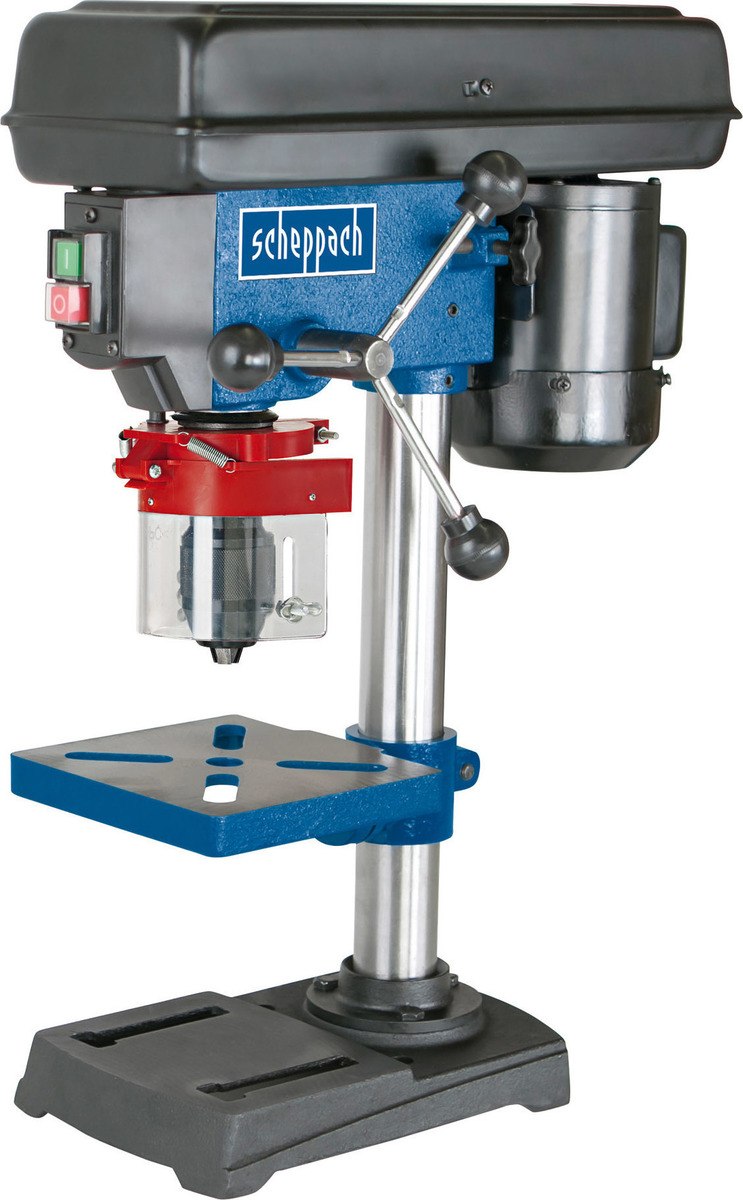

Настольные сверлильные станки. Их устанавливают на столах. Обычно – это небольшие устройства, предназначенные для сверления отверстий от 2…3 до 16…18 мм. Мощность электродвигателя от 0,8…3,5 кВт. В шпинделе предусмотрена возможность установки сверл с коническим хвостовиком, а также в трехкулачковый патрон.

Для фиксирования обрабатываемых деталей на столе имеются фрезерованные Т-образные пазы, в них можно устанавливать машинные тиски. С помощью болтов к столу жестко крепят вспомогательные устройства для ориентированной установки деталей.

На некоторых настольных вертикально-сверлильных станках вертикальное перемещение при установке задается сверлильной головке, на других перемещается рабочий стол. Для закрепления стола или головки используют фиксаторы разных типов.

Привод от электродвигателя к исполнительному механизму осуществляется клиноременной передачей. На подобных станках имеются блоки шкивов на ведущем и ведомом валах. Перемещая ремень по разным ручьям, получают разную частоту вращения шпинделя.

Некоторые станки оснащают системой подачи и отвода СОЖ. Ниже стола устанавливаются ванны для сбора жидкости и отвода ее в бак. Дополнительно устанавливается помпа со своим двигателем.

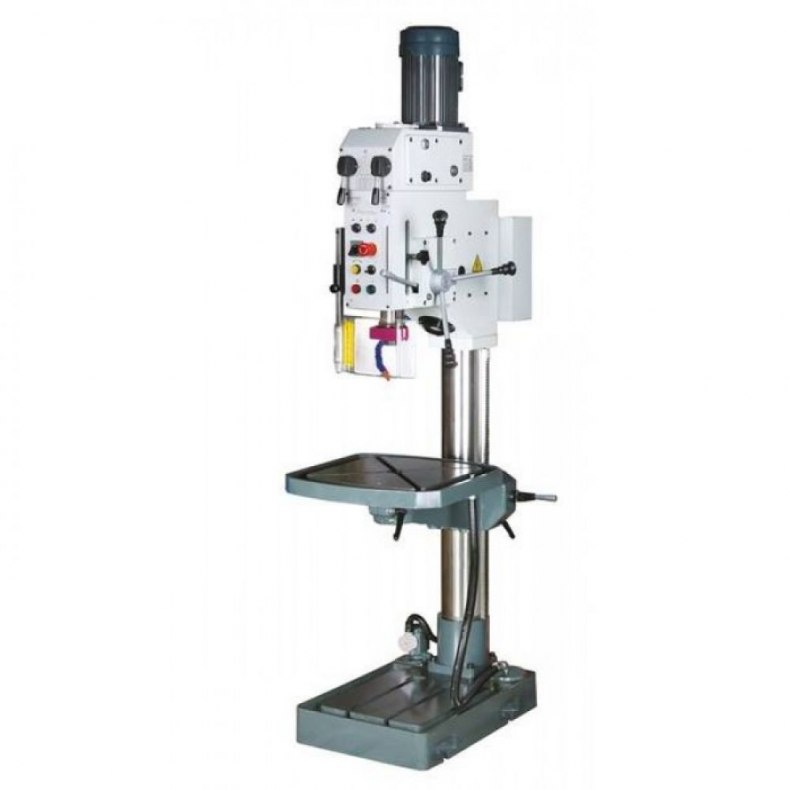

Напольный вариант исполнения

Напольные вертикально-сверлильные станки устанавливают непосредственно на пол. На отдельных предприятиях используют плиты, где происходит жесткая фиксация станины к шпилькам основания.

Диаметр сверления может достигать до 50…60 мм. Это профессиональные станки, в которых предусмотрена только ручная подача инструмента. Оператор может производить сверление в автоматическом режиме. При достижении заданной глубины сверления инструмент возвращается в исходное положение.

Привод осуществляется через коробки передач с цилиндрическими и коническими шестернями. Электродвигатель устанавливается снизу или на колонне. Стол оснащен опорными пазами для крепления заготовок через планшайбы или с помощью машинных тисков. Для деталей сложной формы изготавливают кондукторы, в них фиксируют детали для обработки.

Для обеспечения точного сверления используют направляющие кондукторы, они обеспечивают точное сверление под заданным углом. Чтобы быстро заменять инструмент применяют быстросъемные приспособления. С их помощью легко меняют сверла, зенкеры, зенковки и развертки.

Большинство напольных станков могут производить «мокрое» сверление с помощью СОЖ. Для подачи жидкости используются емкость, фильтр и центробежный насос.

Классификация сверлильных станков

Сверлильное оборудование подразделяется на:

  1. Вертикально-сверлильные – отлично подходят для использования в маленькой мастерской или гараже;
  2. Одношпиндельные полуавтоматы – сверление производится в автоматическим режиме, всё остальное выполняется оператором;
  3. Многошпиндельные полуавтоматы – имеется возможность обрабатывать несколько отверстий из-за наличия нескольких шпинделей;
  4. Координатно-расточные – необходимы для создания отверстий со строгим соблюдением необходимых параметров;
  5. Радиально-сверлильные – отверстия могут обрабатываться в любом месте детали благодаря возможности перемещения шпинделя относительно заготовки;
  6. Расточные – обработка отверстий может происходить без дополнительной оснастки и разметки
  7. Алмазно-расточные – предназначены для тонкого растачивания отверстий с минимальным допуском на цилиндричность (3-5 мкм);

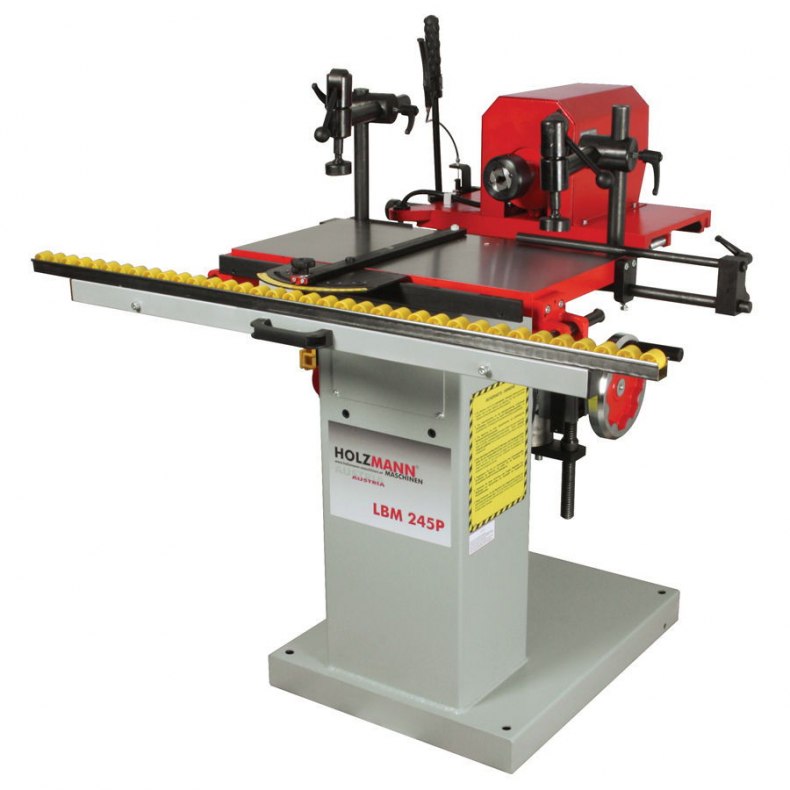

  8. Горизонтально-сверлильные и центровые – используют для создания глубоких отверстий;

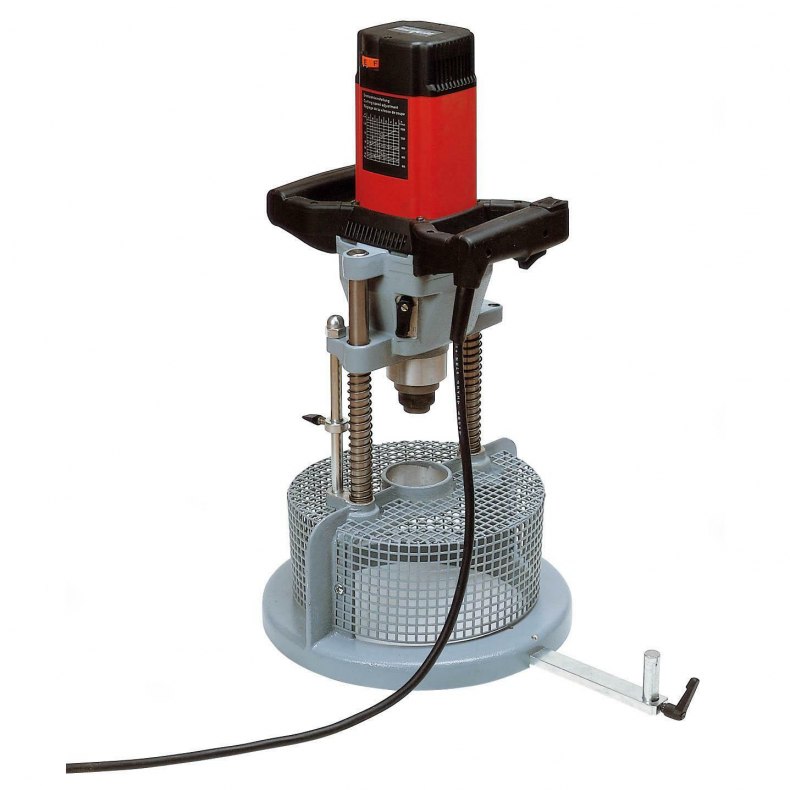

  9. Разные сверлильные – станки специального назначения для конкретных целей.

Как выбрать сверлильный станок

Чтобы знать, какой сверлильный станок выбрать для домашней мастерской или промышленного применения, стоит разобраться с назначением. В каждом классе выпускается оборудование, которое отличается характеристиками мощности и производительности. Эти параметры должны соответствовать виду обрабатываемого материала

Рекомендуется обратить внимание на максимальный диаметр сверла, функциональность и уровень безопасности

Назначение

Для небольшой домашней мастерской подойдет вертикальный сверлильный станок. Это оборудование отличается низкой ценой и обеспечит более высокое качество, чем электродрель. Для работы в гараже, на станции техобслуживания или в цехе небольшого предприятия лучше купить радиально-сверлильную модель. Техника отличается хорошим функционалом и позволяет делать отверстия под углом.

Для решения универсальных задач стоит выбрать сверлильно-фрезерный станок. Это оборудование поможет выполнять фрезерование, сверление и специализированные операции, обрабатывать детали сложной формы. Для монтажа промышленного оборудования, работы на строительной площадке, где используются габаритные металлоконструкции, лучшим инструментом станет сверлильный станок с магнитной подошвой.

Мощность и производительность

Для работы со сверлами небольшого диаметра можно приобрести оборудование с электродвигателем, мощностью до 500-600 Вт. Техника легко справится с металлом, толщиной в несколько миллиметров, поможет нарезать резьбу. На производственных предприятиях лучше использовать машины с электромоторами до 1000-1100 Вт. Такие модели легко справляются со сверлением отверстий 15-20 мм в диаметре. Для работы со спиральными сверлами требуется техника с двигателями 1,5-2 кВт.

Производительность зависит не только от характеристик двигателя, но и от наличия системы охлаждения. Большое количество ребер обеспечит хорошую эффективность воздушного охлаждения.

Диаметр сверления

Оператор должен знать, какой максимальный диаметр отверстий придется сверлить во время работы. Бытовые и полупрофессиональные модели рассчитаны на применение режущего инструмента с диаметром до 13-16 мм. Этого достаточно для мелкого ремонта транспортного средства, производства мебели и небольших металлоконструкций.

При выборе инструмента для работы со спиральными сверлами, необходимо быть особенно внимательным. Производители часто указывают максимальный диаметр корончатого сверла, а этот режущий инструмент имеет более высокую производительность. Оборудования, рассчитанное на работу со сверлами большого диаметра, должны иметь систему подачи охлаждающей жидкости.

Функциональность

Функциональные машины с механическим управлением должны иметь переключатель скоростей, реверс, точные и информативные лимбы. Это поможет на недорогом оборудовании выполнять качественно сверление. Переключение реверса должно быть простым, а панель управления – информативной и надежно защищенной от случайного воздействия.

Для ответственных операций лучше использовать модели с автоматизированными системами. Простая цифровая индикация скорости и положения шпинделя улучшит качество обработки. Наличие автоматической подачи сделает выше производительность. Электронные системы регулировки скорости, защиты от перегрева, скачков напряжения увеличивают срок службы, упрощают работу.

Безопасность

Все модели должны комплектоваться защитными кожухами, это предотвратит попадание стружки в глаза и травмы. Ременные передачи требуют надежной защиты от случайного попадания одежды, волос. Крышки, защищающие эти системы от механического воздействия, должны комплектоваться концевыми выключателями. От несанкционированного запуска техника защищается магнитными пускателями. Если это оборудование не предусмотрено, то безопасность резко снижается.

Лучшие рейсмусовые станки

5 Nexttool ВСС-13

Несмотря на то, что сверлильный станок Nexttool ВСС-13 имеет самую привлекательную цену в бюджетной категории, качество исполнения и материалы, из которых он изготовлен, соответствуют более дорогостоящему оборудованию

Немаловажной характеристикой, говорящей в пользу этого оптимального инструмента для гаража или домашней мастерской, можно считать и наличие гарантийного срока. Этот факт наглядно подтверждает уверенность производителя в надежности своего продукта

На рабочей поверхности имеются тиски для фиксации деталей, а ход шпинделя с патроном (можно использовать сверла с диаметром до 13 мм) составляет 5 см, чего за глаза хватает для большинства сверлильных работ. Несмотря на довольно скромную мощность асинхронного двигателя (всего 400 Вт), станок может поддерживать частоту вращения от 420 до 2700 оборотов в минуту (доступно 5 скоростей, которые определяются положением ремня). Единственным недостатком можно считать отсутствие реверса, однако эта опция не всегда имеется и у более солидных моделей. Выполненный из металла, надежный и недорогой сверлильный станок Nexttool ВСС-13 заслуженно пользуется спросом на рынке и считается наиболее привлекательным инструментом для дома.

Устройство сверлильных станков

Сверлильные станки применяются как в промышленных, так и в бытовых целях. Однако различия между ними не существенны. Поэтому целесообразнее рассмотреть из чего состоит бытовой сверлильный станок, так как он обладает меньшими габаритами по сравнению со своим промышленным родственником.

Можно выделить следующие обязательные компоненты:

  • Массивное основание, на которую крепится вертикальная стойка;
  • Вертикальная стойка со сверлильной головкой
  • Сверлильная головка, состоящая из шпиндельного узла и электродвигателя с ременной передачей;
  • Шпиндельная бабка, на которой находится патрон

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
