Штихмас. Как измерить диаметр цилиндра?

Как пользоваться нутромером индикаторным и важные моменты при работе с инструментом

Индикаторный нутромер отличается от микрометрического не только конструкцией, но еще и назначением. Прибор служит не для получения точных значений расстояния или диаметра, а для определения отклонений от эталонных показаний. Как и в случае с микрометрическим прибором, индикаторный перед началом эксплуатации следует подготовить к работе. Для этого понадобится калибровочное кольцо (шаблон), которое обязательно поставляется вместе с инструментом. Специальная струбцина или микрометр используется для настройки нутромера при подготовке его к измерению больших отверстий.

1. Проводить работы необходимо в температурном диапазоне от +15 до +25 градусов.
2. Принцип настройки заключается в том, что первоначально следует подобрать сменный стержень, которые поставляются в комплекте или приобретаются отдельно.
3. Закрепляется стержень в рабочей части инструмента.
4. Если используется микрометр или струбцина, тогда необходимо выставить размер, который соответствует примененному в приборе стержню.
5. Через втулку стебля нутромер необходимо зафиксировать в тисках. Однако вместо этого можно в тисках зажать микрометр с предварительно выставленным значением.
6. Стержень прибора размещается между измерительными губками микрометра или шаблонной струбциной.
7. Далее путем вращения индикаторной головки необходимо совместить стрелку с нулевой отметкой. Чтобы обеспечить вращение индикаторной головки, необходимо ослабить стопорный винт.

На этом процесс настройки считается завершенным, и можно переходить к процедуре измерений. Как правильно пользоваться индикаторным нутромером, рассмотрим далее.

Подготовленный к работе инструмент необходимо расположить внутри отверстия рабочей частью

Причем стержень прибора должен располагаться строго перпендикулярно.
Корректировка положения инструмента осуществляется легкими покачиваниями в стороны.
Теперь самое важное — точное значение определяется по стрелке. Причем она должна указывать на нулевое значение, а при малейшем смещении стержня в стороны, она должна отклониться в правую или левую сторону

Если стрелка указывает на конкретное значение, тогда высчитывается уровень отклонения от нормы.

Прибор достаточно прост в использовании, поэтому трудностей с его применением у людей, освоивших технологию работы, не возникает. Ниже представлен видео материал, в котором показано, как настроить прибор к работе путем выставления его на ноль, а также произвести измерения детали.

Индикаторный нутромер применяется для измерения уровня износа блока цилиндров, шатунов и других деталей. С его помощью можно определить возможность дальнейшей эксплуатации ЦПГ, что зависит от уровня износа стенок цилиндров. Именно при помощи индикаторного устройства можно определить уровень износа, и делать последующие выводы. О том, как правильно пользоваться нутромером для измерения уровня износа цилиндров двигателя внутреннего сгорания, можно посмотреть в коротком видео ролике.

Какие бывают нутромеры

Их классификация довольно условна, но все же, по способу проведения замеров их разделяют на:

Микрометрические – позволяют определить реальную длину, абсолютным методом.

Индикаторные – получают все значения относительным путем, то есть сравнивая их с уже настроенным шаблоном.

По форме головки они могут быть:

• сферические – все поверхности расположены на одной окружности;
• цанговые – со своеобразным цилиндром в завершающей части;
• кромочные – с пересекающимися осями, образующими острие в форме стрелы.

По виду передачи:

• рычажные;
• клиновые;
• конусные.

По числу точек соприкосновения:

• двухконтактные – наиболее распространены;
• трехконтактные (пассиметры) – с одним подвижным наконечником.

По рабочему диапазону:

• узкого – 18-50 мм;
• широкого – 3-1000 мм.

Также существует разделение, есть ли нониус или же его нет, электронная ли головка или же механическая, и поменее важным параметрам.

Работа с микрометрическими нутромерами

В общем случае она делится на два типа: первый – это подготовка (настройка, с целью подтверждения точности регистрации значений, и обнуление), второй – непосредственное снятие показаний. Рассмотрим обе стадии и действия на каждой из них.

Поверка

Общий механизм ее проведения мы приведем ниже, в разделе, посвященном эксплуатации. Здесь же скажем, что осуществляется она лишь в отношении модели, установленной «на ноль». Для этого, при температуре окружения в 20 0С, выполняют следующие действия:

• размещают сферическую головку инструмента между губками меры;
• прижимают необходимые поверхности, вращая барабан;
• фиксируют сборку при помощи специального винта;
• убеждаются, что продольная линия на стебле расположена точно по центру отметки «0».

После чего переходят к снятию показаний.

Предлагаем посмотреть, как осуществляется настройка нутромера микрометрического, видеоролик ответит на те вопросы, возникшие в процессе прочтения, и рассказывать о которых в текстовом формате было бы слишком долго.

https://youtube.com/watch?v=hyqEwtqDxNY

Все действия следует выполнять в соответствии с ГОСТом 17215-71; согласно данной методике, интервал между поверками – 1 год. Условия для их проведения должны быть неизменно следующими:

• уровень влажности – не более 80%;
• температура в помещении – от +15 до +25 градусов по Цельсию.

Внимание, на ноль прибор необходимо устанавливать перед каждым новым снятием показаний. Чтобы не спровоцировать при этом искажение значений, стоит держать инструмент во время настройки за втулку, которая не нагреется от тепла руки, в отличие от стального стержня

Как правильно измерять нутромером микрометрического типа

Следует выполнить следующие действия:

1. выставить на приборе примерный диаметр необходимого отверстия;
2. расположить сферическую головку внутри данной полости, таким образом, чтобы она была расположена под углом в 90 градусов по отношению к продольной оси;
3. прижать инструмент сразу к обеим стенкам с помощью барабана и вращающейся трещотки;
4. закрутить стопорный винт для закрепления результата и извлечь стержень с наконечником;
5. взять полученную величину и приплюсовать к ней длину головки вместе с удлинителем (если он использовался).

Согласитесь, нет ничего сложного и результат получается достаточно точным (даже с учетом погрешности, которая незначительна). Посмотрите, как работает нутромер микрометрический, как пользоваться им: видео поможет закрепить впечатление и наглядно покажет некоторые специфические моменты. Например, лучше слов объяснит, как покачивать прибор в цилиндрических отверстиях. Согласитесь, о специфике перемещения в продольном и одновременно поперечном направлении достаточно сложно рассказывать, а между тем эту операцию необходимо проводить для определения минимума и максимума величин.

Так что ролик в данном случае будет вдвойне полезен – отметет сомнения и заодно покажет, как на практике складывать три значения для получения итогового.

Обратите внимание, условия эксплуатации те же, то есть +15…25 0С при влажности не более 80%

Индикаторный нутромер и его особенности

Индикаторный нутромер — это устройство, в котором применяется относительная методика замеров. Его сначала надо настроить на конкретное значение, а потом определить насколько реальный показатель отличается от заданного. Индикаторным нутромером можно измерять отверстия от 6 мм. При этом прибор имеет минимальную погрешность в диапазоне 0.015–0.025 мм.

Устройство индикаторного нутромера довольно простое. У него всего две составляющие. Первая представляет собой стержень с измерительными насадками, вторая — это круглая индикаторная головка со шкалой, на которой представлено два вида делений:

1. Основная шкала с шагом 0.001 мм отображает значение относительного отклонения того параметра, что измеряют.
2. Маленькая шкала. На ней отмечается общее число оборотов стрелки прибора (полный оборот равняется 1 мм). С ее помощью можно узнать размер отверстия в миллиметрах.

Устройство оснащено дополнительными насадками, использование которых позволяет проводить замеры различных деталей в расширенном диапазоне.

Перед тем как пользоваться нутромером индикаторным, нужно подобрать сменный элемент, который будет подходить по длине, и присоединить его к устройству. Затем инструмент вводится под наклоном внутрь измеряемого отверстия. Далее проводятся легкие покачивания, чтобы установить его строго перпендикулярно по отношению к оси отверстия.

После выполнения этих действий стрелка начнет колебаться. Если ее ход направлен влево, то диаметр отверстия больше установленного, если вправо, значит, он меньше. Чтобы произвести расчеты, понадобятся некоторые данные. Например, если при использовании сменной насадки в 10 мм, указатель уйдет на 12 делений вправо, то итоговый размер будет рассчитываться как 10−0.12 = 9.88 мм. При отклонении в другую сторону знак в примере меняется на положительный.

Чтобы все замеры выполнялись правильно, устройство следует удерживать только за специальную ручку. К самой штанге прикасаться нельзя, так как от минимального нагрева металл удлинится на несколько сотых долей. Это даст существенную погрешность и приведет к ошибочным подсчетам.

Способ определения рабочего объема двигателя

Для решения этой задачи потребуется выяснить объем одного цилиндра, умножить полученное число на количество цилиндров у ДВС. Для примерного понимания ниже указана формула расчета:

Объем измеряется в кубических сантиметрах, тогда как характеристики — в миллиметрах. Если необходимо сделать преобразование между единицами измерения, просто поделите итоговое число на 1000.

Как узнать объем цилиндра? Для этого нужно сложить значения рабочей величины и величины камеры. Выяснить реальный показатель силового агрегата, можно при помощи калькулятора. Для этого следует знать параметры в см³, поршня и цилиндра.

Зачем нужно проверять характеристику ДВС

Желание узнать это значение, мотивируется чаще всего, стремлением увеличить степень сжатия. Данная процедура, нередко интересует любителей тюнинга автомобилей. Растачивание цилиндров, позволяет увеличить степень сжатия и давления на поршень.

Силовой агрегат выдает большее количество лошадиных сил, при аналогичном количестве потребляемой топливной смеси. Однако в стремлении добиться максимального КПД, мотор нередко не выдерживает нагрузки, выходит из строя, после оглушающего взрыва.

Как выяснить основной параметр агрегата с помощью вин кода

VIN – идентификационный номер, присваиваемый каждому ТС. Это набор уникальных букв и цифр, помогающих узнать характеристики мотора. Понадобится только посмотреть в техпаспорт ТС перед тем, как узнать искомое значение. К примеру, для стандартной четырехцилиндровой установки:

1. В данной формуле D служит для определения диаметра мотора (в мм),
2. Н используется для обозначения хода поршня.

Для того чтобы указать объем двигателя в документации, чаще используют кубические сантиметры. Также показатель указывается в литрах.

Как правильно измерить диаметр поршня?

Как правильно измерить размер поршня?

Измерение следует производить при температуре поршня (+20 градусов), с помощью микрометра или аналогичного измерительного инструмента, с точностью измерения до одной сотой доли миллиметра (0,01мм).

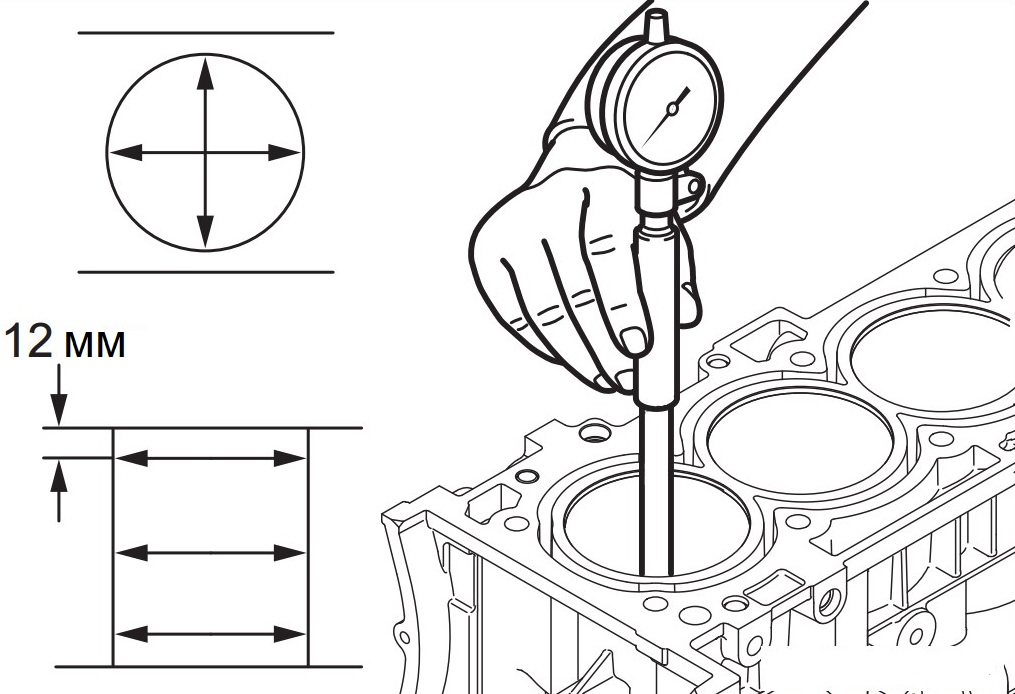

Как измерить диаметр цилиндра Нутромером?

Для измерения диаметра цилиндра на нутромере выставляется приблизительный его размер. После этого микрометрическая головка помещается в отверстие перпендикулярно его продольной оси. Вращением барабана и трещотки необходимо добиться прижатия измерительных поверхностей с двух сторон.

Что означают буквы на поршне?

Соответственно, буквы означают размер отверстия под поршневой палец, а цифры — размер диаметра поршня в районе «юбки». Ремонтный поршень имеет +0,5 мм по сравнению к стандартному по диаметру.

Как правильно измерить микрометром?

Порядок проведения измерений микрометром

Пятку слегка прижимают к детали и вращают микрометрический винт с помощью трещотки до соприкосновения его с измеряемой поверхностью. Трещотка служит для регулирования усилия натяга – делается обычно 3 – 5 щелчков.

https://youtube.com/watch?v=JBgePO4gRpw

Как измерить внутренний диаметр?

Штангенциркуль – это универсальный инструмент для измерения с точностью до 0,1 или 0,01 мм внутренних и наружных размеров, а также глубины отверстий. Если нужно будет с его помощью измерить внутренний диаметр, то можно кромку трубы, ту, что «отвечает» за ее толщину, зажать между ножек штангенциркуля.

Куда должна смотреть стрелка на поршне бензопилы?

На поршне есть стрелка, поршень в цилиндре нужно расположить таким образом, чтобы стрелка была направленна к выхлопу.

В каком месте измеряют диаметр поршня?

Диаметр поршня измеряется при помощи микрометра, в направлении, перпендикулярном оси поршневого пальца, на строго установленном расстоянии от низа юбки поршня, указанном в руководстве по ремонту.

Что такое класс поршня?

По номинальному размеру поршни подразделяются на 5 классов, различие между ними — 0,01 мм. Все классы маркируют буквами на днище изделия — (А, В, С, D, Е). … Помимо номинальных имеются 2 ремонтных размера поршней, которые имеют увеличенный наружный диаметр на 0,4 и 0,8 мм.

Как измерить диаметр цилиндра двигателя без Нутромера?

Для измерения диаметра цилиндра прибор помещается внутрь отверстия так, чтобы его стержень находился перпендикулярно продольной оси изделия. Нужное положение достигается с помощью легких покачиваний. Если стрелка отклоняется влево от нуля, то диаметр исследуемого отверстия больше размера образца.

Как правильно измерить Нутромером?

нутромер фиксируется в тисках через деревянную втулку на стебле. Этим обеспечивается его неподвижность; стержень нутромера помещается между измерительными губками микрометра; отклонившаяся стрелка совмещается с отметкой «ноль» на циферблате вращением головки индикатора.

Что измеряет нутромер?

Нутромер – это высокоточный измерительный инструмент, который предназначается для измерения размеров отверстий и пазов, а также внутренних поверхностей различных деталей. … Индикаторный нутромер представляет относительный метод измерения. Такой нутромер позволяет измерять отверстия диаметром от 6 мм и более.

Какие бывают поршня?

• Поршни Autothermatik. Действуют по такому же принципу, как и авто …
• Поршни Duotherm. Чем- то похожи на авто термические, но вместо пропила в юбке имеют стальную вставку по всему диаметру. …
• Поршни с перегородками …
• Поршни EVOTEC …
• Кованные алюминиевые поршни

Коленчатый вал

При неисправности коленчатого вала, можно произвести восстановление. Основная функция здесь лежит на шейках. Если они повреждены их лучше заменить на новые. Особенно при тюнинге двигателя. Но если вы не желаете замены, можно произвести полировку шеек коленчатого вала. Что это даёт? Механическая нагрузка изнашивает детали. И даже незначительные шероховатости недопустимы. Полировка повышает работоспособность и износоустойчивость шеек коленчатого вала. Однако при ремонте двигателя полировка шеек, на практике часто исключается, для снижения стоимости ремонта. Но все-таки лучше полировку шеек делать в комплексе. Или отдельно от ремонта двигателя.

Диагностирование цилиндропоршневой группы двигателей внутреннего сгорания

Состояние цилиндропоршневой группы (ЦПГ) определяется по величине давления сжатия или разрежения, результатам измерений неплотностей в камере сгорания и сопряжении гильза-поршень по величине утечек воздуха и прорыва газов в картер, а также по угару масла во время работы двигателя.

Диагностирование ЦПГ дизеля проводят при ТО-3 и перед ремонтом или поступлении заявки от машиниста. Основные косвенные признаки неисправного состояния ЦПГ — повышенный расход масла на угар и прорыв газов в картер, трудный пуск, снижение мощности двигателя.

Наибольшее распространение для оценки ЦПГ получил способ измерения количества газов, прорывающихся в картер. Количество газов измеряют индикатором КИ-13671. Для измерения количества газов двигатель прогревают до температуры жидкости в системе охлаждения 70 — 90°С, закрывают пробками отверстие сапуна, отверстие под масломерную линейку и подключают индикатор с помощью переходника к заливной горловине картера двигателя. Измерение расхода газов проводится при номинальной частоте вращения коленчатого вала. Прорвавшиеся в картер газы проходят через индикатор и поднимают поршень 2 сигнализатора В верхнее положение. Поворачивая плавно крышку 5 и, тем самым закрывая дроссельное отверстие индикатора, добиваются, чтобы риска на колеблющемся поршне 2 совпала с риской на трубке 1. По лимбу на крышке 5 против указателя определяют расход газов.

Если расход газов более 170 л/мин, открывают одно или два дополнительных отверегия, вывинтив заглушки 4.

В этом случае необходимо прибавить к показанию индикатора соответственно 100 или 200 л/мин.

При ресурсном диагностировании тракторов перед ТО-3, которое предшествует плановому текущему или капитальному ремонту, полученное значение расхода газов сравнивают с их допустимыми значениями и принимают решение о возможности дальнейшей эксплуатации двигателя.

Сравнительную оценку технического состояния цилиндров можно дать по разряжению в надпоршневом пространстве.

Чтобы измерить разряжение, снимают с двигателя форсунки, устанавливают в отверстие для форсунки наконечник вакуум-анализатора КИ-5315 и прокручивают с помощью пускового устройства коленчатый вал. При движении поршня вниз на такте расширения в надпоршневом пространстве создается разряжение, под действием которого открывается впускной клапан прибора. По вакуумметру фиксируют максимальное значение разряжения. Номинальное значение разряжения в цилиндре — 0,088, допустимое — 0,07, предельное — 0,068 МПа.

В случае, когда расход газов не превышает допустимого значения, но разряжение в цилиндрах ниже допускаемого, необходимо восстановить герметичность клапанов механизма газораспределения. Если расход газов превышает допустимое значение, необходимо заменить кольца или цилиндропоршневую группу.

Состояние ЦПГ автомобильных двигателей оценивают по прорыву газов в картер или по утечке воздуха из надпоршневого пространства (компрессии). Компрессию в каждом цилиндре измеряют компрессометром КИ-861 (для дизельных двигателей) или модифицированым прибором КИ-179 (для карбюраторных двигателей).

Виды штихмасов

Общепринятой классификации штихмасов нет. Поэтому их разделяют на группы по способу измерений. Микрометрические и индикаторные имеют разные методы замеров.

Микрометрический измеряет реальную длину.

Индикаторные сравнивают шаблон и реальный размер. Штихмас настраивают на конкретный размер. Потом определяют насколько реальное значение отличается от этого показателя.

Штихмасы имеют разные отсчётные устройства и способы передачи. Разными могут быть формы поверхностей, которые помогают измерять.

Измерительные поверхности трёхточечного штихмаса расположены под углом 120° друг к другу. Это позволяет проводить минимальное количество замеров для определения линейных характеристик детали. Информацию о размере берут на цифровой шкале нутромера.

Сферический штихмас – это инструмент, измерительные поверхности которого находятся на одной сфере. Максимальная длина 1000 мм. Он относится к двухточечным. Для измерений нужно сделать больше замеров, чем трехточечным.

Штихмасом цанговым (шариковым) измеряют небольшие отверстия, которые не под силу измерить микрометрическим (диаметр от 0,95 до 18 мм). Снабжён комплектом головок разных типов. Для измерения головку нужного размера и формы вводят в отверстие, внутренняя игла смещается вдоль оси, цанги прижимаются к его стенкам.

Самым точным, удобным и дорогим является электронный штихмас.

<divl></dt>

</divl>

2.2 Назначение и устройство нутромера индикаторного

Индикаторные нутромеры завода «Калибр» с рычажной передачей предназначены для измерения диаметров цилиндрических отверстий в пределах от 6 до 1000 мм и изготавливаются 12 типоразмеров. Конструкция нутромера представлена на рис. 7.

В корпусе 1 установлена направляющая втулка 2. С одной стороны во втулке 2 помещена неподвижная измерительная вставка 3, с другой – измерительный штифт 4.

Перемещение штифта 4 через рычажок 5 и стержень 6 передается на индикатор часового типа 7 (устройство индикатора часового типа см. на стр. 3 описания). Измерительное усилие нутромера создается совместным действием пружины 10 и самого индикатора. Нутромер соприкасается с проверяемым отверстием двумя точками сферических поверхностей измерительных штифтов 3 и 4, расстояние между которыми определяется при помощи индикатора. Для надежной установки нутромера в отверстии предусматривается центрирующий мостик 8. Пружины 9 прижимают мостик к поверхности контролируемого отверстия, обеспечивая расположение линии измерения в диаметральной (а не хордальной) плоскости цилиндра.

Рис. 7. Конструкция индикаторного нутромера

Взаимодействие измерительных штифтов 3 и 4 и индикатора таково, что увеличение расстояния между измерительными штифтами отклоняет большую стрелку индикатора против часовой стрелки, а уменьшение размера – по часовой стрелке.

Пределы измерения каждого нутромера могут быть значительно увеличены путем смены неподвижных измерительных штифтов. Для смены штифта отвинчивают контргайку 11 и ввинчивают новый штифт 3.

Как пользоваться индикаторным нутромером: инструкция по применению

Порядок действий здесь тот же, что и в прошлом случае: сначала необходимо выполнить настройку прибора, и только после этого можно будет переходить к его непосредственному применению. Расскажем, как решить каждую из этих задач.

Поверка

Для выяснения степени точности проведения измерений и обнуления подойдет калибровочное кольцо или (если его нет) концевая мера, но только со струбциной.

Для обнуления необходимо сделать следующее:

• подобрать подходящий сменный стержень и установить его на металлическую штангу выбранной модели;
• задать устройству соответствующий размер и обеспечить достаточный прижим стопорного винта;
• зафиксировать втулку стебля (а с ней и весь инструмент) в тисках;
• вращать головку до тех пор, пока стрелка не встанет ровно на нулевую отметку.

Калибровка нутромера проводится в уже описанных условиях, актуальных и при эксплуатации: при влажности воздуха до 80% и температуре окружения до 25 градусов Цельсия. Обнулять прибор все так же следует перед каждым использованием. Интервал между поверками, опять же, 1 год, хотя можно осуществлять их и чаще – в случае возникновения каких-то подозрений в том, что текущая погрешность превышает допуски. Главное – придерживаться при этом требований МИ 2192-92.

Соблюдение всех этих нюансов позволит стабильно поддерживать должные характеристики инструментов, а именно:

• диаметр отверстий – от 6 мм;
• цена деления – 0,01-0,001 мм;
• шаг – 1-10 мм (в зависимости от конкретной модели);
• погрешность – 0,15-0,025 мм.

Как правильно провести замер нутромером индикаторного типа

Для этого необходимо выполнить такую последовательность действий:

Расположить инструмент внутри отверстия должным образом, то есть так, чтобы стержень шел под углом в 90 градусов к оси заготовки

При этом внимательно смотрите, куда отклоняется стрелка и корректируете положение стебля с помощью легких покачиваний; обратите внимание, движение вправо говорит, что реальное сечение полости меньше, чем у образца, влево – о том, что оно больше. Снять фактические значения с обеих шкал – и с меньшей, отражающей миллиметры, и с большей, с сотыми долями мм

Провести расчеты, приплюсовав диаметр образца.

Посмотрим, как снять показания нутромера на практике, с реальными цифрами.

Допустим, что при проведении измерений вы зафиксировали отклонение стрелки влево на 12 делений. В таком случае умножаете полученную цифру на 0,01, то есть на цену. Произведение равно 0,12 мм. Исходный, эталонный диаметр уже известен – 10 мм – значит, остается лишь приплюсовать полученное значение.

10 + 0,12 = 10,12 мм – вот реальное сечение.

Не так уж и сложно, верно? Есть лишь один нюанс – в случае очень глубоких отверстий могут дополнительно применяться удлинители – специальные стержни, входящие в комплектацию прибора.

Для закрепления материала посмотрите, как правильно мерить нутромером индикаторным, видео ответит на те вопросы, которые могли у вас возникнуть.

Технология измерения

Перед проведением измерений нутромером требуется проверить его работоспособность. Для этого нужно оценить состояние его комплектующих и осмотреть маркировку. После визуального осмотра проверяется взаимодействие элементов штихмаса. Посредством инструментального микроскопа измеряются ширина штрихов стебля и барабана. В конце проверяются радиус кривизны наконечника и габариты установочной меры.

Перед проведением измерительных работ также требуется убедиться, что штихмас соответствует следующим требованиям:

1. Предел погрешностей при комнатной температуре и влажности до 80 % составляет не более 0,09 мм.
2. Размах показаний составляет не более 1/3 деления шкалы.
3. Радиус контактной поверхности стержней равняется 2–40 мм.
4. Головки прибора изготовлены из твердых сплавов и имеют шероховатости в соответствии с международным стандартом 2789.
5. Покрытие металлических поверхностей микрометрического нутромера обладает антикоррозионными свойствами.
6. Ручка, расположенная на барабане, изготовлена из материалов с низкой теплопроводностью.

Рекомендуется пользоваться нутромерами от официальных производителей (Mitutoyo, Mahr, Norgau, ЧИЗ). Они обладают сертификатом соответствия международным и российским техническим стандартам, что подтверждает качество измерительных инструментов.

Процедура измерения заготовок микрометрическим нутромером осуществляется по следующему алгоритму:

1. На инструменте выставляются размеры измеряемого объекта. Необходимо выставить приблизительные размеры заготовки.
2. Головка располагается под углом 90° относительно продольной оси микрометрического нутромера.
3. Штихмас соприкасается со стенками барабана и трещотки.
4. Микрометрический винт завинчивается, стержень с наконечником извлекается.
5. Длина головки складывается со значением шкалы.

При работах с широкими отверстиями рекомендуется использовать микрометрические нутромеры с дополнительными стержнями-удлинителями.

Как замерить зазор поршневых колец

На первом этапе вам нужно просто визуально осмотреть деталь. На ней не должно быть трещин или каких-либо других дефектов. Если вы заметили даже мелкое механическое повреждение элемент нужно заменить на новый.

Также не помешают некоторые профилактические процедуры

Головку поршня нужно очистить от нагара, при этом особое внимание необходимо уделить канавкам, которые находятся под кольцами. Только после этих процедур можно приступать к осмотру зазора. Так как колец в устройстве всего три

Для каждого существуют свои параметры:

Так как колец в устройстве всего три. Для каждого существуют свои параметры:

• Верхнее компрессионное 1-0.04-0,075 мм.
• Нижнее компрессионное 2-0,03-0,065 мм.
• Маслосъемное 3-0,02-0,055 мм.

При замерах будьте крайне внимательны. Для каждого кольца существует свой оптимальный размер зазора. Для большей точности воспользуйтесь микрометром. Это прибор, который позволяет с предельной точностью замерить все нужные вам параметры. Для этого существуют специальные щупы, позволяющие легко и быстро снять показания с канавок.

Как пользоваться индикаторным нутромером: инструкция по применению

Порядок действий здесь тот же, что и в прошлом случае: сначала необходимо выполнить настройку прибора, и только после этого можно будет переходить к его непосредственному применению. Расскажем, как решить каждую из этих задач.

Поверка

Для выяснения степени точности проведения измерений и обнуления подойдет калибровочное кольцо или (если его нет) концевая мера, но только со струбциной.

Для обнуления необходимо сделать следующее:

• подобрать подходящий сменный стержень и установить его на металлическую штангу выбранной модели;
• задать устройству соответствующий размер и обеспечить достаточный прижим стопорного винта;
• зафиксировать втулку стебля (а с ней и весь инструмент) в тисках;
• вращать головку до тех пор, пока стрелка не встанет ровно на нулевую отметку.

Калибровка нутромера проводится в уже описанных условиях, актуальных и при эксплуатации: при влажности воздуха до 80% и температуре окружения до 25 градусов Цельсия. Обнулять прибор все так же следует перед каждым использованием. Интервал между поверками, опять же, 1 год, хотя можно осуществлять их и чаще – в случае возникновения каких-то подозрений в том, что текущая погрешность превышает допуски. Главное – придерживаться при этом требований МИ 2192-92.

Соблюдение всех этих нюансов позволит стабильно поддерживать должные характеристики инструментов, а именно:

• диаметр отверстий – от 6 мм;
• цена деления – 0,01-0,001 мм;
• шаг – 1-10 мм (в зависимости от конкретной модели);
• погрешность – 0,15-0,025 мм.

Как правильно провести замер нутромером индикаторного типа

Для этого необходимо выполнить такую последовательность действий:

Расположить инструмент внутри отверстия должным образом, то есть так, чтобы стержень шел под углом в 90 градусов к оси заготовки

При этом внимательно смотрите, куда отклоняется стрелка и корректируете положение стебля с помощью легких покачиваний; обратите внимание, движение вправо говорит, что реальное сечение полости меньше, чем у образца, влево – о том, что оно больше. Снять фактические значения с обеих шкал – и с меньшей, отражающей миллиметры, и с большей, с сотыми долями мм

Провести расчеты, приплюсовав диаметр образца.. Посмотрим, как снять показания нутромера на практике, с реальными цифрами

Посмотрим, как снять показания нутромера на практике, с реальными цифрами.

Допустим, что при проведении измерений вы зафиксировали отклонение стрелки влево на 12 делений. В таком случае умножаете полученную цифру на 0,01, то есть на цену. Произведение равно 0,12 мм. Исходный, эталонный диаметр уже известен – 10 мм – значит, остается лишь приплюсовать полученное значение.

10 + 0,12 = 10,12 мм – вот реальное сечение.

Не так уж и сложно, верно? Есть лишь один нюанс – в случае очень глубоких отверстий могут дополнительно применяться удлинители – специальные стержни, входящие в комплектацию прибора.

Для закрепления материала посмотрите, как правильно мерить нутромером индикаторным, видео ответит на те вопросы, которые могли у вас возникнуть.

Сборка и разборка инструмента

Чтобы подготовить нутромер к работе, нужно выполнить определенные действия в таком порядке:

1. Присоединить измеритель к штанге приспособления.
2. Вкрутить удлинительный стержень для окончательной сборки.

Этот порядок действий при подготовке аппарата к работе является основным, и ему необходимо четко следовать. Разборка производится строго в обратном порядке, чтобы исключить момент нарушения калибровки. Сначала необходимо открутить стержень, чтобы измеритель стал независимым от дальнейших действий, потом снять сам индикатор.

Если не планируется дальнейшее использование устройства, перед его передачей на хранение нужно выполнить следующее:

1. В первую очередь устройство надо вытереть насухо. Это нужно сделать максимально аккуратно с использованием мягкой безворсовой ветоши.
2. После этого все элементы измерителя, кроме шкалы циферблата, нужно протереть авиационным бензином или другим подходящим для этого случая веществом.
3. Упаковка осуществляется в специальный футляр, который надежно закрывается и исключает возможность движения деталей внутри.

Такой уход поможет избежать появления коррозии на металлических элементах, исключит возможность образования повреждений, а также полностью сохранит работоспособность и настройку инструмента.

Если появились сомнения относительно целостности или правильности работы устройства, нужно выполнить следующую процедуру:

• осмотреть инструмент на предмет наличия маркировок и всех комплектующих;
• проверить все элементы на правильность соединения;
• все расстояния должны полностью соответствовать нормативам;
• показатели погрешности изделия должны быть в пределах допустимого значения;
• на устройстве не должно быть никаких вмятин, сколов, царапин и других повреждений, появляющихся в ходе неправильной эксплуатации или хранения.

Такой осмотр поможет исключить неправильную работу и получение погрешностей при измерениях. Неправильные измерения могут привести к фатальным последствиям при производстве деталей для точных механизмов.
