Штроборез своими руками: из болгарки, ручной для газобетона, чертежи и размеры

Как сделать штроборез из болгарки

Стоит отметить! Электрический инструмент обладает непревзойдённой производительностью, по сравнению с ручным приспособлением. Шлифмашина, известная в народе, как болгарка, может стать отличным штроборезом.

Чтобы сделать бороздодел на базе болгарки, понадобится усовершенствование крепления пильных дисков на ведущем валу электроинструмента. Здесь нужно воспользоваться токарным станком для того, чтобы выточить втулку и круглые гайки, или заказать эти детали у профессионального токаря.

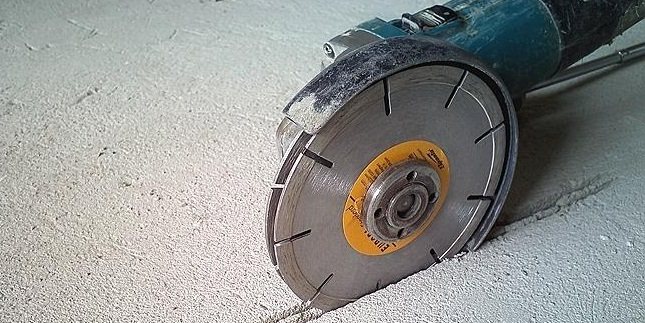

Штроборез из болгарки

Сложность конструкции состоит в том, чтобы на вал болгарки установить два пильных диска с алмазным покрытием. Диски должны находиться на расстоянии друг от друга минимум 20 мм. Если сделать высокую втулку, то ширину между резами можно будет регулировать с помощью гаек и шайб.

Пошаговые действия:

Втулку крепят на валу;
Первый диск крепят как обычно;
Одевают регулировочную шайбу. Подбирая шайбы, устанавливают ширину зазора между дисками;
Ставят второй круг, сверху затягивают крепежной гайкой.
Дополнительно расширяют защитный капот или ставят новую крышку.
В ней делают отверстие, в которое вставляют патрубок шланга пылесоса.
Пылесос включают одновременно с болгаркой. Отсос пыли значительно понизит содержание в воздухе мелких частиц бетона, кирпича или газобетона.

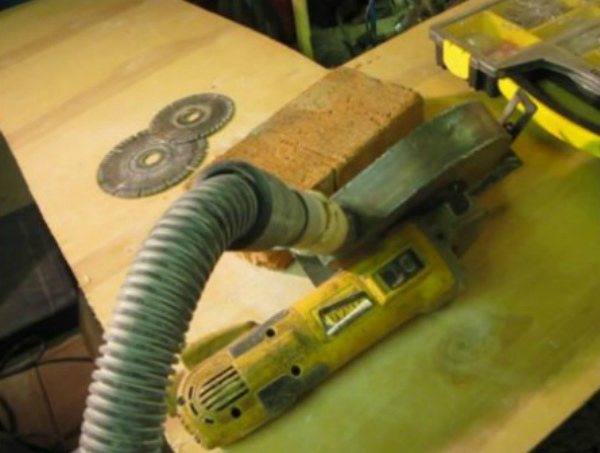

Устройство отсоса пыли

Установка защитного кожуха

После прочтения инструкции понятно, что сделать ручной штроборез из болгарки своими руками очень просто. К недостаткам такой конструкции относится плохая эффективность кожуха. Возникнет необходимость использовать пылесос, если выполнялось штробление и последующая обработка пеноблоков перфоратором. Для этого лучше сделать адаптированный защитный кожух.

Специальный кожух можно купить или сделать самому. Для изготовления опорной подошвы можно использовать обыкновенную профильную трубу и приварить к ней боковины. Если используется кастрюля, ее необходимо обрезать, очистить от эмали и выполнить правильную сверловку. Для отвода пыли придется приварить патрубок, под который вырезается отверстие приблизительным диаметром 3 см.

Актуальные вопросы по теме

Вопрос: Как поступить, если вал болгарки не позволяет выставить расстояние между дисками на большую ширину?

Ответ: Придется искать другой инструмент. Потому что удлинять вал с помощью втулки, как советуют некоторые «мастера», крайне опасно. Во избежание получения травмы, лучше этого не делать.

Вопрос: Если использовать инструмент на строящемся объекте, где нет никакой внутренней отделки, можно ли применять его без дополнения в виде пылесоса?

Ответ: Можно, но предусмотреть защиту от искр и кусочков распиливаемого материала все равно необходимо.

Вопрос: Насколько часто нужно делать остановки при работе самодельным штроборезом, чтобы избежать его перегрева?

Ответ: Пользователь почувствует это по выделяемому инструментом теплу. Обычно такие остановки делаются примерно через три метра. Пока пробивается канавка между двумя бороздами инструмент успевает остыть.

Штроборез из болгарки своими руками

к использованию именно болгарки

Однако особенности конструкции таковы, что её использование приводит к образованию большого количества пыли. Однако если вы знаете ценник на штроборез, то для создания каналов для прокладки кабеля или труб вы, скорее всего, сделаете выбор в пользу изготовления инструмента своими руками.

В штроборезах, которые предлагаются в магазинах, в составе конструкции имеются два диска. На болгарку установка такого механизма обойдётся достаточно дорого. Закрепление первого диска происходит как обычно. Для того чтобы закрепить ещё один, потребуется вторая гайка с дополнительным кольцом. Оно используется для фиксации второго диска.

При помощи второй гайки происходит закрепление второго диска, который лежит на первой родной гайке инструмента. Работать переделанной под штроборез болгаркой можно только с установленным на неё предохранительным кожухом. В этом случае при работе возникающая пыль будет направляться в сторону от вас.

Особенности использования самодельного штробореза

Для этого трубка загибается, после чего скрепляется хомутами, чтобы она не создавала препятствий для вращения дисков. К штроборезу мотор пылесоса домашний мастер может закрепить своими руками. Делать это нужно таким образом, чтобы, держа инструмент в руках, не возникало никаких проблем.

Возможность для использования самодельного штробореза будет лишь в том случае, если в комнате, в которой проводятся работы, имеются две розетки. Используя болгарку как штроборез, можно заметно снизить затраты времени на выполнение работы. Вам будет обеспечены условия для создания ровной штробы. В созданную канавку вы без проблем сможете уложить кабель тёплого пола или электропровод.

Если в квартире проводятся электромонтажные работы, то будет вполне достаточно небольшого штробореза. С его помощью владелец с минимальными затратами сил и времени может создать канавку шириной до 30 мм. Если стоит задача проложить трубы водопровода, то необходимо использовать более габаритные приборы.

С их помощью можно создать штробу, в которой можно спокойно расположить трубы диаметром до 50 мм. Если для выполнения монтажных работ необходима канавка больших размеров, то в этом случае следует выполнять два и более параллельных резов.

При выполнении ремонтных работ в квартире часто возникает необходимость в создании штробы для прокладки проводки или для укладки труб водопровода. Для выполнения этой работы необходим штроборез.

Однако этот инструмент достаточно дорогой и не каждому по карману. Но решение есть. Для выполнения штробления в стенах можно использовать обычную болгарку, переделанную под штроборез.

Работа эта несложная и не отнимает много времени. Совершив определённые манипуляции, вы можете получить подходящий для штробления инструмент, которым при минимальных затратах времени и сил вы сможете создать канавки в стенах для укладки инженерных коммуникаций.

Основные виды

Оборудование принято разделять на категории:

с электрическим приводом для обработки твердых материалов;
с ручным вращением режущего инструмента (используется для стен из вспененного бетона);
с установкой на угловую шлифовальную машинку (болгарку).

Ручной

Ручное приспособление представляет собой изогнутую металлическую трубу с дополнительной ручкой, оснащенную двойным резцом из стали, зафиксированным болтом с гайкой.

Оператор давит на инструмент и одновременно протягивает вдоль обрабатываемой поверхности. Оборудование рассчитано на эпизодическую обработку мягких строительных материалов (например, ячеистого газобетона). Для резки кирпичных или бетонных перегородок изделие не используют.

Электрический

Силовой привод позволяет работать с твердыми материалами и повышает производительность. Инструмент с парой вращающихся деталей позволяет получать канавки разной ширины, а подвижная платформа обеспечивает корректировку глубины.

Встречается упрощенное электрическое оборудование с 1 диском, позволяющее делать штрабы и резать бетонные блоки, кафельную плитку или металлический профиль.

Как сделать штроборез своими руками

Чтобы сделать штроборез для газобетона своими руками, необязательно иметь инженерное образование и необходимый чертёж. К сожалению, приобретение такого приспособления может существенно ударить по семейному бюджету, тем более во время ремонта. Поэтому многие умельцы нашли способ, как можно сделать штроборез своими руками в домашних условиях с минимальным капиталовложением.

Итак, для того чтобы сделать штроборез без чертежа, вам понадобится:

алмазные диски (пару штук);
болгарка;
гайки;
материал, который пойдёт на изготовление защитного слоя (им может стать старая кастрюля);
пылесос.

Основное отличие штробореза от болгарки – возможность создавать две штробы с помощью двух алмазных дисков. Поэтому вам придётся переделать болгарку под два режущих элемента.

Для начала закрепите первый режущий диск на устройстве. Для фиксации второго элемента вам понадобится гайка такого же диаметра, как и основная. Потом закрепите на ней второй диск, переверните гайку кольцом вниз и плотно затяните её. Проследите за тем, чтобы резьбы хватило для полного закрепления детали на резьбе.

Если вам понадобится менять ширину штробы, установите между алмазными дисками дистанционную втулку. Так вы сможете в дальнейшем использовать своё приспособление или давать пользоваться им друзьям.

Во время своей работы штроборез обычно создаёт большое количество пыли. Для её поглощения современные производители устанавливают пылеулавливатели. Если вы решили сделать его самостоятельно, вы можете купить необходимое оборудование в ближайшем строительном супермаркете либо же создать своими руками из подходящей по диаметру кастрюли.

Сначала вам следует сварить подошву для опоры из трубы 60х40. Очистите кастрюлю от эмали и приварите к ней хомут кожуха. Теперь проделайте в ней отверстие необходимого диаметра и приварите к нему кожух для отвода пыли. Здесь вам пригодится шланг от старого противогаза или что-то подобное. Самое главное – чтобы диаметр шланга совпадал с диаметром шланга пылесоса.

После того как вся конструкция будет собрана, необходимо удалить с неё всё лишнее, очистить и покрасить.

Функцию поглощения пыли может взять на себя пылесос, который будет работать параллельно ос штроборезом. Также вы можете установить на своё устройство мотор от пылесоса таким образом, чтобы он не мешал вам во время работы. Перед использованием самодельного штробореза побеспокойтесь о том, чтобы вам были доступны как минимум две розетки – одна для штробореза, другая – для пылесоса.

Колесика для кожуха штрабореза

Основное преимущество самодельного штробореза заключается в исключении затрат на приобретение нового оборудования. Если вы всё сделали правильно, аппарат прослужит вам долгое время. Как видите, сделать штроборез своими руками в домашних условиях не совсем просто, однако возможно. Если вы сами когда-либо сталкивались с подобной проблемой, поделитесь комментариями под этой статьёй.

Как обеспечить отвод пыли?

Самодельный электрический бороздодел, хоть и обладает более низкой работоспособностью, чем инструмент заводского изготовления, пыли при штроблении вырабатывает не меньше. Чтобы спасти стены помещения и находящиеся в нем предметы от запыления, к оборудованию нужно присоединить специальный кожух, в котором будет предусмотрен отвод для подключения пылесоса. Такие кожухи имеются в продаже, однако сделать это устройство можно дома, сэкономив деньги.

Для изготовления кожуха можно использовать металлическое полотно или простую пластиковую бутылку. Самое главное – оснастить защиту трубкой, к которой будет подсоединен пылесос. Она должна находиться в верхней части защитного устройства, а ее соединение со всасывающим шлангом должно быть плотным. Таким образом, пыль, образующаяся при работе, будет сразу втягиваться внутрь пылесоса.

Столбики для штакетника

После разметки участка, как водится, устанавливают столбики. Можно воспользоваться деревянными столбиками небольшого диаметра, можно использовать металлические трубы. Но поскольку вес готового ограждения не слишком велик, можно приобрести металлопрофиль (П-образный). Профиль предпочтительнее не только из расчета небольшого веса штакетника, но и внешнего изящного вида. Массивные столбы будут слишком «выступать» в таком ограждении.

Металлический профиль продается в погонных метрах, поэтому его необходимо порезать на куски необходимой длины. Конечно, лучше всего это сделать прямо на месте покупки материала.

Прокладка штробы по стене из кирпича

Кирпичи скрепляются между собой цементным раствором, который можно удалить без усилий. Это выполняется при помощи зубила и молотка. Штроба должна идти именно по шву кладки. При этом пылеобразование будет минимальным. Вертикальная борозда выполняется перфоратором с использованием разных насадок.

В штроблении поверхностей стен немаловажную роль играет материал, из которых они выстроены. От него зависит и ход работ, имеющий свои особенности. Процесс выполнения:

До начала штробления молотком и керном нужно наметить места для отверстий в виде углублений (тогда сверло не будет уходить в сторону).
Держать инструмент под прямым углом по отношению к стене, чтобы не сломать сверло от воздействия механической нагрузки.
В процессе выполнения происходит сильное нагревание и затупление инструмента, поэтому периодически следует его охлаждать в холодной воде.

Сложнее работать с пережжённым кирпичом. Определить его можно по чёрному цвету пыли. Этот промежуток расстояния нужно проходить на малых оборотах с подключением ударного способа работы инструмента. Перемычки между дырами удаляются с использованием стамесок перфоратора в режиме «без сверления».

Штроборез для газобетона своими руками

В специализированных магазинах можно приобрести готовый штроборез. Однако целесообразно ли его покупать для разового выполнения ремонтных работ в доме? К тому же оборудование довольно дорогое. Именно поэтому рассмотрим, как самостоятельно можно изготовить из болгарки штроборез, оборудованный пылеотводящим кожухом.

Для выполнения работ необходимо подготовить:

болгарку с двигателем мощностью до 2,5 кВт;
бытовой или промышленный пылесос со шлангами;
пару алмазных дисков для обработки бетона;
промежуточную втулку и фиксирующую гайку;
материал для изготовления защитного кожуха.

Соблюдайте следующую последовательность действий по сборке:

Закрепите на валу диски, установив между ними распорную втулку.
Обеспечьте фиксацию рабочего органа, затянув гайку специальным ключом.
Закрепите кожух и подключите всасывающую трубу к патрубку.

Рекомендации по изготовлению кожуха:

Выполните разметку деталей.
Вырежьте заготовки.
Изготовьте опорную площадку.
Прикрепите к ней боковины.
Прихватите обечайку с патрубком.
Проверьте правильность сборки.
Зафиксируйте детали сваркой.

Болгарка и два алмазных круга для изготовления штробореза

Можно для изготовления кожуха использовать старую кастрюлю или имеющиеся металлические емкости цилиндрической формы.

Штроборез своими руками

Штроборез – этот инструмент достаточно редко используется при ремонте квартир и частных домов. Покупать его нет острой необходимости. Однако если обладать навыками по работе с металлами, можно изготовить его самостоятельно.

Как отмечалось, ручной штроборез имеет простую конструкцию. Наличие сварочного аппарата и опыт работы с ним обеспечит изготовление этой оснастки своими руками.

Для изготовления электрического неплохо иметь лишнюю болгарку. С наличием таковой задача по изготовлению электрического штробореза сильно упростится.

Вариант №1: ручной для газобетона

Первый простой способ, для которого не потребуется большое количество материалов. Но нужна определенная сноровка работы с трубами.

Инструменты и материалы

Для изготовления потребуется минимальное количество материалов и оборудования: труба диаметром около 15 мм, пластина толщиной 2 мм, сварочный аппарат с наличием электродов, слесарная оснастка.

Чертежи

Так как ручной штроборез изготавливается под себя, детальная конструктивная проработка не требуется. Оптимальный вариант получится после подгонки деталей.

Пошаговые действия

Раскроить трубу на основную несущую и ручки к ней;
Согнуть основную трубу в угол около 25°;
Прихватить сваркой все части трубной конструкции;
Проверить на удобство в работе;
Подогнать, подпилить элементы трубной конструкции. Сварить;
Заточить пластину в угол реза 45°;
Согнуть пластину по ширине выполняемого канала;
Приварить согнутую пластину к концу основной несущей трубы штробореза.

Вариант №2: из дрели

Этот метод подразумевает наличие электрической дрели. Если быть кратким, то нужно из дрели сделать подобие ручного фрезера для твердых материалов.

Инструмент и материалы

Электрическая дрель,
концевая фреза,
набор деревянных брусков,
слесарный и столярный инструмент,
измерительные приборы.

Устройство

Рабочим элементом штробореза является концевая фреза, диаметр которой равен ширине выполняемого углубления. В качестве несущего основания выступают деревянные салазки, на которых закрепляется электрическая дрель. В патроне дрели устанавливается концевая фреза. Величина выхода фрезы за нижнее основание салазок примерно равна глубине канавки.

Пошаговые действия

Распилить бруски на размеры в зависимости от величины дрели;
Собрать бруски в конструкцию, обеспечивающую устойчивую посадку в ней электрической дрели;
Закрепить в патроне фрезу;
Установить упор на салазках для требуемого выхода фрезы.

Выполнять канавки по газобетону такой оснасткой ничуть не хуже, чем покупным изделием.

Вариант №3: из болгарки

Сэкономить на покупке дорогого инструмента, каким является штроборез, можно доработав его своими руками из болгарки, цена которой кратно ниже.

Инструменты и материалы

Для самостоятельного изготовления штробореза потребуется следующий материал:

листовой металл толщиной около 2 мм:
труба диаметром около 50 мм;
подшипники с наружным диаметром 20-30 мм в количестве 4 шт.;
металлические шайбы для прокладок между дисками;
отрезки труб меньшего диаметра, крепежные изделия (болты, винты, гайки, шпильки, шайбы).

В качестве основного объекта приложения сил понадобится болгарка. Она должна быть мощной, не менее 1,2 кВт, чтобы нормально вращать вместо одного диска целых два. Переделывать маломощную болгарку не имеет смысла, так как велика вероятность, что она сгорит.

Сборка комплектующих деталей производится с использованием сварки. Необходимы слесарные инструменты и приспособления: тиски, напильники, штангенциркуль и т.п. На завершающей стадии понадобится краска по металлу и кисточка.

Для изготовления деталей штробореза требуется разработать чертежи насадки

Это особенно важно, кода часть деталей будет заказываться на стороне. Общение с исполнителем ведется на базе соблюдения технической документации

Также качественное выполнение сварочных швов немаловажный путь к успеху работы.

Основные разновидности

В строительных торговых точках встречаются два типа штроборезов:

ручной штроборез для газобетона;
инструмент на электродвигателе.

Их ценовая политика, конструкция, а также функциональность несколько отличается. Хотя у них одно предназначение. Ручные штроборезы сложнее в эксплуатации, обладают меньшей производительностью, поэтому стоят гораздо дешевле электрических.

Приборы с электромотором приносят лучшие результаты, нежели ручные, но и цена у них гораздо выше. Таким штроборезом пользуются при строительстве масштабных конструкций: многоэтажек, различных комплексов.

Давайте изучим особенности обеих разновидностей прибора.

Электрический механизм

Данный вид штробореза считается универсальным, потому что успешно справляется с газобетоном, и другими, более плотными строительными материалами: железобетоном, кирпичом, цементным раствором.

Работа штробореза электрической формы представляет собой рассекание строительного материала посредством алмазных кругов. В подобном штроборезе рабочим звеном выступает пара дисков, располагающихся на одном уровне. Ширина пореза соответствует промежутку между этими дисками, глубина зависит от того, как глубоко они войдут внутрь обрабатываемого материала.

Работающему электрическому штроборезу свойственно выделять много пыли. Поэтому во время штробирования стен желательно тут же организовать уборку пыли промышленным пылесосом. Как упоминалось выше, электрический вариант инструмента выгоден при строительстве крупных масштабов. Для возведения мелких построек, частных домов его использование является нецелесообразным, невыгодным.

Еще одним немаловажным фактом является громкость прибора во время резки. Работа электрического мотора подразумевает под собой много шума, особенно сочетаясь с врезающимися внутрь бетона дисками. Посему применять данный тип инструмента лучше во время стройки, но не тогда, когда здание уже эксплуатируется.

Ручной прибор

Когда применение электрического инструмента нецелесообразно, взамен него используется ручной аналог. Такой вид инструмента является подходящим для построек частного характера, потому что стоит недорого, востребованность его менее высока, нежели при крупных постройках.

Ручной аналог практически бесшумный. Он менее пыльный, нежели электрический. Подобный агрегат складывается из металлической трубы с закрепленными сбоку ручками. К одному из концов трубы приделана режущая деталь, которая вручную механически врезается внутрь бетона.

Строители, судя из формы основания, выделяют две разновидности ручных штроборезов:

применяющиеся по горизонтальным поверхностям;
используемые для штробирования вертикальных площадей.

Оба устройства предназначены для одного дела, отличаются лишь формой, местом расположения составляющих элементов на основании.

Ручной инструмент под горизонтальные поверхности имеет изогнутую ручку. У инструмента вертикального предназначения данная рукоятка ровная. Такие формы рукояток придуманы специально, чтобы в зависимости от предназначения инструмента, можно было максимально воздействовать на нужную поверхность, не прилагая больших усилий.

Расширяем функциональность самодельного бороздодела

Далеко не всегда можно заранее сказать, какой должна быть глубина борозд для укладки электрической проводки. Поэтому потребуется несколько усовершенствовать самодельный штроборез, наделить его функцией регулировки данного параметра. Ничего сложного в этом нет:

нижнюю часть защитного кожуха выполняем из нескольких тонких уголков;
прикрепляем ее к верхней части с помощью длинного регулировочного винта;
в случае необходимости отрегулировать глубину пропила просто вращаем винт в ту или иную сторону;
фиксируем нижнюю часть в заданном положении с помощью крепежного болта:
чтобы после подъема кожуха пыль не просачивалась наружу, можно использовать съемные боковины, обеспечивающие дополнительную защиту.

Все приведенные выше рекомендации позволяют сэкономить деньги и сделать бороздодел, практически не отличающийся по своей функциональности от профессионального инструмента

Но не забывайте о том, что болгарка не рассчитана на столь серьезные нагрузки, используйте ее предельно осторожно и периодически выключайте, чтобы не допускать сильного перегрева. В противном случае существует риск отказа двигателя, что повлечет за собой дополнительные расходы

Монтаж кабеля и установка розеток

Существует два вида расположения проводов в штробе. Первый предусматривает укладку нескольких кабелей, собранных в изоляционную гофру. Вначале размещается в борозде гофрированная труба, а затем через неё протягиваются провода к месту, где будут установлены розетки и выключатели.

Второй способ укладки производится без использования трубы. В этом случае кабель в штробе фиксируется гипсом, штукатуркой или шпаклёвкой.

Самый удобный способ размещения розеток — блоками в одну рамку. В них устанавливаются не только электророзетки, но и разъёмы для интернета, телефона, кабельного телевидения.

Для штробления отверстий под розетки, выключатели или распределительные коробки не подходят способы, описанные выше. Чтобы все гнёзда были правильной формы и с ровными краями, необходимо использовать коронки для перфоратора с соответствующим диаметром. Инструмент следует применять в ударном режиме.

Вывод

Кладка керамзитоблоков, выполненная с соблюдением технологии, позволяет осуществить постройку здания, обладающего высокой прочностью и тепловой изоляцией. Гарантией качества является соблюдение рекомендаций строительных норм и советов специалистов.
