Труборез для стальных труб. лезвия, режущие сталь!

Классификация труборезов по виду привода

Современные модели труборезов, предназначенные для раскроя стальных труб различного диаметра, различаются по виду привода.

Ручные инструменты считаются наиболее простыми и не требуют специальных навыков для применения. Обычно их просто закрепляют в области обработки, делают несколько оборотов и получают фрагмент с четким срезом. Однако этот вариант предусматривает применение значительных физических усилий и для масштабных работ не подходит.

Ручной труборез очень прост в применении, но пользоваться им в течение долгого времени без должной физической подготовки будет довольно сложно. Лучше оставить его в качестве разового «помощника» для решения локальных ремонтно-монтажных проблем

Электрические агрегаты делают из более прочных, износостойких материалов, поэтому они годятся для активного применения, легко справляются с интенсивными нагрузками и могут качественно резать стальные трубы любого диаметра, включая большие.

Электрические труборезы не только делают четкий, ровный срез без заусенцев, но и осуществляют обработку торцевых областей детали

Пневматические труборезы относятся к профессиональному оборудованию. Они обеспечивают высокую точность обработки и оперативно делают необходимый срез.

Раскраивают трубы любой толщины (от тонкостенных до 60 миллиметровых). Позволяют проводить необходимые работы в малогабаритном помещении и имеют функцию расточки внутреннего диаметра трубы под последующую сварку.

Обладают высокой мощностью и легко справляются с повышенными нагрузками промышленного масштаба.

В быту пневматические труборезы применяются крайне редко, так как имеют значительный вес и внушительные габариты. В комплекте с ними обычно идет специальная тележка, предназначенная для передвижения агрегата по рабочей территории

Гидравлические труборезы не требуют подключения к электросети, а в работе используют принцип давления жидкости. Прокачиваясь через насос, она воздействует на поршень и приводит агрегат в действие. Когда давление воды снижается, резцовые элементы возвращаются в исходное положение.

Инструменты такого класса мощнее ручных, но электрическим приборам уступают по всем параметрам.

Выбор агрегата, в первую очередь, зависит от объема работ, которые планируется выполнить. Для разового применения хватит простого ручного инструмента, а для крупномасштабных мероприятий (типа прокладки коммуникаций на личном участке) лучше использовать электрический вариант.

Если же возможности подключиться к сети нет, для бытовых целей придется рассмотреть покупку или взятие в аренду гидравлического трубореза. В промышленности наиболее продуктивно использовать пневматические машинки для раскроя стальных труб.

Правила эксплуатации и ухода

Чтобы труборез служил долго и надежно, качественно осуществлял отсечение и не портил стенки трубы в процессе работы, очень важно выбрать оптимальный уровень зажима стальной детали. Не следует затягивать заготовку слишком сильно. Это может спровоцировать несовпадение начала и конца линии разреза, создав на детали неэстетичную видимость винтовой нарезки

Это может спровоцировать несовпадение начала и конца линии разреза, создав на детали неэстетичную видимость винтовой нарезки

Не следует затягивать заготовку слишком сильно. Это может спровоцировать несовпадение начала и конца линии разреза, создав на детали неэстетичную видимость винтовой нарезки.

Если стальная труба зажата в труборезе четко, но не чрезмерно жестко, обрезка пройдет быстро, на детали не останется винтовой след, а край получится гладким и ровным

Вращение механизма должно осуществляться равномерно, но не очень быстро. Иначе стенки сомнутся и в месте отсечения образуются излишки срезанного металла.

Для корректной и продолжительной службы после работы поверхность режущего ролика, подающий винт и направляющие ролики очищают специальным средством, а потом обрабатывают смазкой.

Внешнюю поверхность осматривают на предмет вмятин или иных повреждений, а сколы шлифуют, чтобы не мешали последующей работе. Режущие элементы (резец или ролик) обследуют на предмет затупления и в случае надобности сразу же заменяют.

На хранение труборез оставляют в сухом и теплом месте. После таких процедур и комфортных условий хранения прибор надолго сохранит работоспособность и легко справится со всеми задачами.

Подготовка и обрезка стальных труб

Перед тем, как приступить к раскрою, трубный материал необходимо соответствующим образом подготовить:

  1. Смочить маслом зону предполагаемого разделения. Это снизит температуру металла во время работы, очистит внешний периметр и частично снимет окалину.
  2. Посредством струбцины закрепить трубу в обойме, ориентируясь на предварительно помеченную маркером линию среза.
  3. Воспользовавшись штоком, перемещать режущую головку по периметру детали. Постепенно увеличивать подачу, выполняя необходимый срез.
  4. Если ножи имеют необходимую прочность и хороший уровень заточки, место отсечения получится гладким и не потребует последующей обработки.

В моделях, рассчитанных на обрезку труб малого диаметра (не более 30 мм) шток совмещается с рукояткой. Когда она приводится в движение, происходит и само отсечение.

Резка труб малых диаметров

Для раскроя стального трубного материала малого диаметра подлежащую обработке деталь четко закрепляют прижимным механизмом трубореза. Рукоятку инструмента проворачивают по часовой стрелке, чтобы режущий элемент вошел в контакт с поверхностью металла.

Потом совершают еще один поворот ручки, следя за тем, чтобы начало и конец линии надреза соприкасались, создавая четкую замкнутую окружность без прерываний и прочих нарушений.

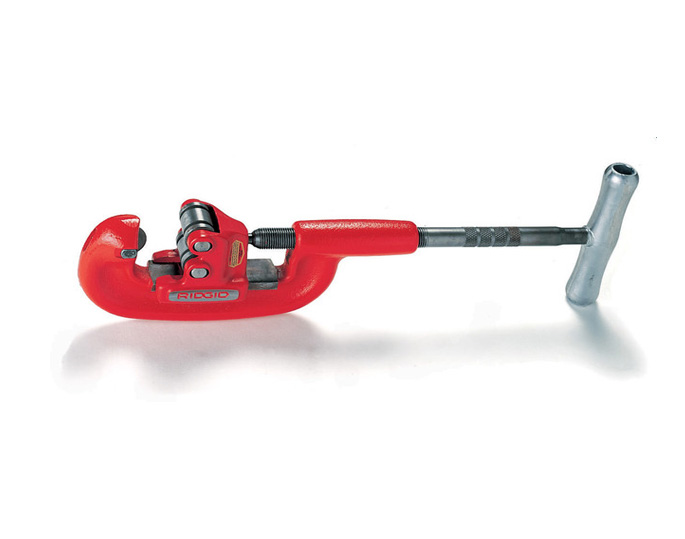

Ручной роликовый труборез – самый удобный и практичный вариант для обработки в быту стальных труб небольшого диаметра. Для его использования не требуются специфические навыки и профессиональные знания

Если эти параметры соблюдены, ручку инструмента сдвигают еще на полоборота, плотнее подтягивая режущий элемент к трубе. Когда резаки четко входят в металл, прокрутку немного ускоряют и совершают вращения ручкой до тех пор, пока не произойдет отсечение.

Нарезка стальных труб крупного диаметра

В быту раскрой стальных труб крупного диаметра практически не востребован. В основном материал таких габаритов обрабатывают в промышленных масштабах. Для этой цели предприятия покупают очень мощное, дорогостоящее оборудование.

Лазерный станок позволяет без усилий и с высокой скоростью резать стальные трубы крупного диаметра и большой толщины. Через компьютерную систему управления оператор может задать машине подходящую программу для совершения разрезов любой сложности

Если все же в резке крупнодиаметровых труб вдруг возникает потребность, не обязательно приобретать профессиональное оборудование.

Можно воспользоваться обычной болгаркой, имеющейся в арсенале каждого хозяина, и, установив на нее режущий элемент для металла, совершить быстрое, аккуратное и качественное отсечение

Но работая с этим инструментом не следует забывать о мерах предосторожности

При раскрое стальных труб большого диаметра не рекомендуется ставить на болгарку рабочий элемент для дерева или камня. Несоответствие плотности резцов может спровоцировать порчу обрабатываемой детали, а впоследствии – привести к поломке самого инструмента

Но тем не менее, болгарка подходит только для осуществления разовых резо-раскроечных работ. Для регулярных масштабных мероприятий имеет смысл обзавестись более выносливым и сильным агрегатом.

Подробнее о различных видах оборудования для резки труб можно прочесть в этом материале.

Какие бывают

Лучшие производители выпускают популярные модели следующих типов:

  1. Ручные. Нужны для проведения ремонта своими руками в домашних условиях. Могут осилить небольшой объем работ. Отличаются компактностью, легкостью, бесшумностью, мобильностью.
  2. Электрические. Работают с использованием электродвигателя. Производительность существенная. Используются для выполнения большого объема работ за ограниченный промежуток времени. Требует наличия источника питания, что ограничивает круг его возможностей. Независимы от электричества аккумуляторные модели. По уровню шума превосходят аналогичную продукцию.
  3. Гидравлические. Главная особенность – высокая мощность. В работе используется гидравлическая жидкость, поэтому модели имеют большой вес и ограниченную мобильность. В большинстве случаев выпускаются стационарные устройства, но на прилавках магазинов можно найти и мобильные варианты. Одна из разновидностей – электрогидравлические аппараты. Функционируют в паре с электроприводом.
  4. Пневматические. Приводятся в действие сжатым воздухом, нагнетаемым компрессорной установкой. Эффективное устройство с низким уровнем шума.

Инструменты различаются принципом работы, в связи с чем их разделяют на такие типы:

  1. Роликовые. Применяются для закрепленных изделий в ограниченном пространстве. Режущий элемент – ролики, количество которых бывает от одного до четырех. Однороликовые предназначены для изделий диаметром до 50 мм, четыре ролика справятся с диаметром до 100 мм.
  2. Гильотинные. Главное отличие – обеспечение равномерного давления лезвия на всю площадь сечения. Основное предназначение – для полипропиленовых конструкций, так как он гарантирует отсутствие деформирования изделия в процессе реза. Популярные модели выпускаются с рычагом и винтовой подачей.
  3. Резцовые. Главная задача – порезать толстостенные или тонкостенные полимерные и металлические трубы. В качестве режущей части присутствует вращающийся диск.
  4. Ножницы. Ножничные труборезы применяют для армированных пластмассовых и пластиковых конструкций. Визуально напоминают ножницы по металлу. Отличительная особенность – наличие губок с адаптированным цилиндрическим профилем. В качестве режущего элемента используется полотно – лезвие заточенного вида. Не рекомендуется применять при работе с тонкостенными и металлическими изделиями.

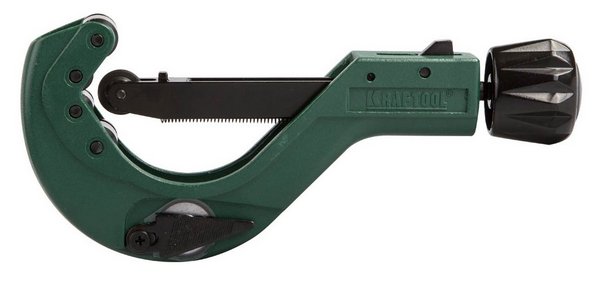

  5. Телескопические. Разновидность роликовых. Называются еще универсальными. Помимо режущих роликов, присутствуют направляющие и каретка, что дает возможность работать с изделиями различного размера. Возможность регулировки позволяет использовать инструмент для нержавеющих гофрированных изделий. Лучшие производители наладили выпуск телескопических моделей со встроенным гратоснимателем.
  6. Храповые. Подвид ножничного инструмента. Принцип работы – смыкание нескольких рукоятей. Благодаря специальным зубчатым рейкам, после окончания реза лезвие возвращается в первоначальное положение.
  7. Орбитальные. Представляют собой напольные или настольные электрические станки, на которых фиксируются заготовки посредством зажимных губок. Работают с изделиями из цветных и черных металлов, пластиком и нержавейкой. Выпускаются разъемные и неразъемные модели.
  8. Цепные. Рекомендованы для работы с хрупкими составами: бетоном, чугуном, керамикой. Основа конструкции – цепь, где звенья соединены при помощи режущих роликов, делая процесс резки качественным и равномерным.
  9. С защелкой хомутного типа. Отличаются наличием фиксации жесткого типа, которая располагается по всему диаметру. В качестве режущего элемента применяются ролики, которые можно заменить в случае необходимости. Это позволило увеличить заявленный производителем эксплуатационный срок. Переставная ручка делает возможным использование агрегата в труднодоступных местах. Сфера использования – резка труб с большими размерами и толстыми стенками.
  10. Минитруборезы С-образные. Режущая часть – диски. В состоянии работать в ограниченном пространстве. Отличается легкостью, удобной формой, компактностью. В состоянии сделать рез в любом труднодоступном месте.

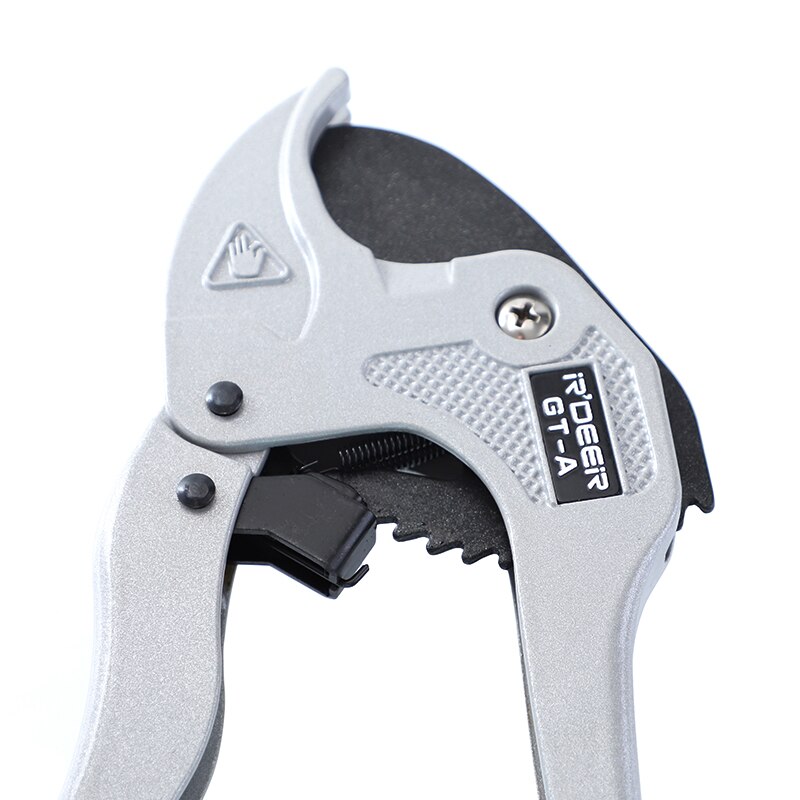

Разновидности ножниц для резки труб из полипропилена

Реализуются ПП трубы в виде ровных отрезков до 12 метров, а также в бухтах. Естественно, что в процессе укладки труб довольно часто появляется надобность в их резке и сварке.

Даже с учетом того, что структура полимера является довольно мягкой, повредить ее нелегко. Резку полипропиленовых труб можно назвать трудным процессом, особенно с учетом того, что срез должен получиться предельно ровным. В противном случае на этапе стыковки труб нужно будет затратить много непредусмотренного заранее времени на выравнивание стыков. Так как трубопровод кладется встык, любое, даже самое минимальное отклонение будет причиной получения плохого результата. Плохая герметичность, что ни для кого не секрет, станет причиной прорыва трубопровода.

Покупая ножницы для полипропиленовых труб, каждый человек хочет выбрать одновременно качественный и недорогой товар. В данном случае стоит понимать, что если у вас в планах простой ремонт, в процессе которого вами будет проложено лишь несколько сегментов трубопровода, будет достаточно ножниц по минимальной цене. Они будут оборудованы лезвием из дешевых марок стали, поэтому в сравнении с более дорогими аналогами качество их будет значительно ниже, соответственно они затупятся быстрее. Но стоит ли переплачивать, если вы собираетесь использовать инструмент для резки полипропиленовых труб несколько раз?

Если же вы планируете заниматься монтажом пластиковых труб очень часто, то в данном случае без качественного инструмента попросту не обойтись (детальнее: «Какой нужен инструмент для полипропиленовых труб и как его использовать при монтаже»).

В продаже можно встретить несколько разновидностей ножниц для пропиленовых труб.

Бывают прецизионные ножницы для полимерных труб, которые оснащены трещоткой. Они имеют несложную конструкцию, ими легко пользоваться. Наряду с достаточной надежностью их цена находится на среднем уровне и, как правило, не превышает 20 долларов. Дополнительно на цену может влиять то, с какими сечениями позволяет работать конкретная модель изделия. Обычно, при сечениях до 42 мм ножницы будут дешевле. Но если вы планируете разрезать 63-75 миллиметровые трубы, за такую модель придется хорошенько доплатить.

Можно приобрести автоматические ножницы, которые имеют форму пистолета. Можно сказать, что они несколько похожи на предыдущий вариант. И даже несмотря на то, что такого рода нож для пластиковых труб и стоит значительно дороже, их довольно часто покупают домашние мастера, так как такой инструмент позволяет разрезать трубы любых сечений. Идеально подходят автоматические ножницы в тех местах, где трубы расположены впритык к стене. Разрезая этим инструментом трубу в труднодоступном месте, потребуется приложить кистью меньше силы.

Труборезы роликового типа. Они также легки в использовании. В недорогих моделях движение ножа для резки пластиковых труб осуществляется резьбовым приводом. Труба подается по роликам, размещенным на С-образной дуге, которая в свою очередь установлена напротив лезвия. У моделей подороже механизм изготовлен по храповому типу.

Электрический труборез. Из названия следует, что инструмент оснащен электроприводом – он имеет продвинутую конструкцию ручных элементов для разрезания труб. Разница состоит лишь в том, что в данном случае ножницы работают не от силы, прикладываемой мышцами оператора, а от электромотора. Для того чтобы нож для резки полипропиленовых труб сделал свою работу, нужно зафиксировать трубу в механизме агрегата, и нажать на кнопку «Старт». Теперь ждем, пока лезвия не перережут трубу – в результате получается ровный разрез. При этом не нужно прикладывать огромных усилий.

Минусом электрического трубореза является то, что аппарат не способен оперировать трубами сечением более 42 мм, потому что этого не позволяют присутствующие крепления ввиду своих размеров.

Принцип работы ручных труборезов для стальных труб

Наиболее просто выполняется разрезание материала при помощи роликовых труборезов. Главным узлом инструмента является жёсткая обойма, в подвижной части которой устанавливаются дисковые ножи (их может быть один, два или три). Взаимное расположение ножей можно регулировать, в зависимости от внешнего диаметра трубы (предельным для роликовых труборезов считается диаметр до 100 мм). Для длинных труб выпускается инструмент, в комплект которого входят также и направляющие ролики. Они обеспечивают продольную устойчивость заготовки при её разрезании.
Перед применением роликового трубореза выполняют следующие подготовительные переходы:

  • Смачивают поверхность разделения: при этом очищается внешний периметр и частично удаляется ржавчина/окалина;
  • При помощи струбцины закрепляют трубу в обойме, ориентируясь на отмеченную линию реза;

Далее при помощи штока перемещают резцовую головку по периметру трубы, и, постепенно увеличивая подачу, выполняют рез. При хорошо заточенных ножах рез получается чистым, без заусенцев. С целью упрощения конструкции в роликовых труборезах, предназначенных для труб небольших диаметров – до 20…30 мм – шток совмещают с рукояткой, при перемещении которой и производится разрезание.

https://youtube.com/watch?v=WD_uEgtiFyc%3F

Применять роликовые труборезы для разделения труб диаметром более 40 мм не рекомендуется. Хотя цена такого ручного трубореза и небольшая, но рез получается недостаточно качественным, а затрачиваемые при этом физические усилия – довольно большие.

Более простую конструкцию имеют резцовые труборезы, которые широко применяются в бытовых условиях для реза стальных труб диаметром до 10…15 мм. Вместо вращающихся при резке дисковых ножей здесь используются резцы, которые при постоянно увеличивающейся подаче постепенно вгрызаются в толщу стали. Ручные резцовые труборезы целесообразно использовать для разрезания труб из пластичных материалов (до марки сталь 15кп включительно, или для сталей обыкновенного качества марок Ст.1 или Ст.2кп). В этом случае удельная нагрузка на резцы – минимальна, и инструмент не нуждается в частых переточках, для выполнения которых потребуется известная сноровка. Снизить усилия можно, применяя смазку поверхности индустриальным маслом пониженной вязкости, либо любой СОЖ.

Для реза труб особо больших диаметров (до 150…200 мм) применяются роторные труборезы с телескопическим механизмом поворота роликов. Такие конструкции удобны тем, что могут быть применены в неблагоприятных для работы условиях (например, в выемках или котлованах). Ролики здесь монтируются по внешнему периметру трубы, а затем, при помощи специального рычага, снабжённого механическим усилителем, прижимаются к поверхности трубы. Постепенно увеличивая подачу, выполняют разделение. Рез производится не столько усилием, сколько развиваемым крутящим моментом.

Классификация и виды труборезов

Ручной труборез для стальных труб функционирует в основном за счёт использования силы мускул человека. Это неплохо, ведь вся работа происходит непосредственно под вашим контролем и очень трудно представить нештатную ситуацию, когда технология процесса резки может быть внезапно нарушена. Простая конструкция ручного трубореза мало зависит от воздействия внешних факторов, разве что может рука дрогнуть. В то время как у любого автоматического оборудования имеется много узлов, за которыми нужно постоянно следить и ремонтировать.

Конечно, не каждую трубу способен разрезать человек только за счёт мускульного усилия. Порой даже наличие системы рычагов, служащей для искусственного увеличения силы приложения, не всегда могут решить эту проблему. Но в быту этот вид приспособления вполне способен выполнить все необходимые работы.

Разновидности оборудования для резки труб можно квалифицировать в зависимости от особенностей режущего элемента и от величины объекта резки. Поэтому можно выделить следующие виды инструмента:

  • Резцовый труборез применяется для резки труб диаметром до 100 мм. Такой вариант подходит не только для работы с трубами из стали, но и эффективно используется для разрезания труб из пластика. В качестве режущего инструмента используются стальные диски.
  • Цепной труборез находит широкое использование при разрезании труб на основе плотных материалов (бетон, чугун, керамика). Наличие цепового механизма для плотного закрепления трубы и поворотного рычага и позволяют эффективно разрезать такие поверхности.
  • Роликовый труборез имеет в своей конструкции направляющие приспособления и от одного до трёх режущих роликов. Диаметр труб, которые способно резать такое устройство зависит от количества рабочих роликов. Труборез с одним роликом производит резку трубы диаметром до 50 мм, а с тремя роликами в инструменте можно работать с трубами до 100 мм и более.
  • Телескопический труборез оборудован роликами, кареткой и направляющими. Такое приспособление способно произвести фиксацию трубы в зависимости от необходимого угла среза. Очень эффективно применение при работе с особо прочными материалами и трубами большой толщины, так как механизм его способен создавать большое давление на поверхность трубы.
  • Труборез с храповым механизмом обладает малыми размерами, поэтому способен разрезать трубы небольшой толщины. Две рукоятки и лезвие для резки составляют всю его несложную конструкцию, являющуюся самой простой среди приборов этого класса.
  • Электрический труборез своим названием даёт понять, что оборудован электрическим двигателем. Применение электродвигателя почти полностью снижает необходимость приложения усилия оператора при выполнении работы. Главное, правильно настроить приспособление, а остальной процесс резки выполняется в автоматическом режиме. Причём это универсальный инструмент, который режет трубы из любого материала и независимо от диаметра изделия. Только недостаточная мощность электрического двигателя может ограничить размеры заготовки. С помощью такого устройства можно эффективно выполнять и работы по торцеванию стыков и снятию фаски с любой поверхности трубы. Недостатком считают сложность применения этого оборудования в труднодоступных местах работы.
  • Гильотинный труборез такое название получил из-за вида режущего инструмента. Обрабатываемая труба закрепляется в раме, винт при вращении проталкивает рабочую гильотину, которая производит резку материала под прямым углом. Таким устройством можно разрезать трубы небольшого диаметра и разной структуры (многослойные, однослойные, армированные).
  • Пневматический труборез производит разрез под действием разреженного воздуха. Это оборудование эффективно в использовании на производственных предприятиях для резки труб с диаметром до 1500 мм, при этом прекрасно справляется как с пластиком, так и с материалом плотной структурой.
  • Орбитальные труборезы производят не только механическое разрезание заготовки, но и одновременно снимают с тонкостенных материалов фаску. Для этой операции в конструкцию таких устройств, входят специальные фасонные фрезы.

Стоит отметить, что любые виды устройств могут дополнительно оснащаться различными приспособлениями, улучшающими качество среза и повышающие безопасность производства работ. Так, при помощи механизма быстрого обжатия можно ускорить процесс фиксации заготовок большого диаметра. И, конечно, многие устройства комплектуются съёмными дополнительными приспособлениями.

https://youtube.com/watch?v=9F3DpQhnM2U

Труборезы для стальных, медных и пластиковых труб

Если вы планируете производить ремонт сантехнических, коммунальных или промышленных труб, хотите cмонтировать систему водопровода, канализации и отопления в своем коттедже, то ручной труборез незаменим. Но при этом следует знать, что для каждого материала и типа труб существуют разные типы ручного инструмента.

Труборез для пластика не справится со сталью. Однако оборудование предназначенное для резки стали, отлично порежет трубу из металлопластика, полипропилена или меди. Для тонкого пластика отлично подойдут специализированные ножницы, которые обеспечат точный и чистый рез.
