Станок для гибки алюминиевого профиля

Устройство трубогибочного станка и инструкция по его сборке

В процессе производства разного рода металлоконструкций применяют специальный станок для гибки профильной трубы, представляющий собой компактное и легко транспортируемое оборудование с разными видами приводов.

Агрегат имеет незначительный вес и без трудностей справляется с задачей сгибания металла холодным прокатом. А для достижения оптимальной кривизны вместе с трубогибом применяют специальные насадки для обработки разного рода металлоизделий.

Чтобы научится управлять таким агрегатом, важно изучить особенности его конструкции и основные принципы функционирования. Гибочный станок. Гибочный станок

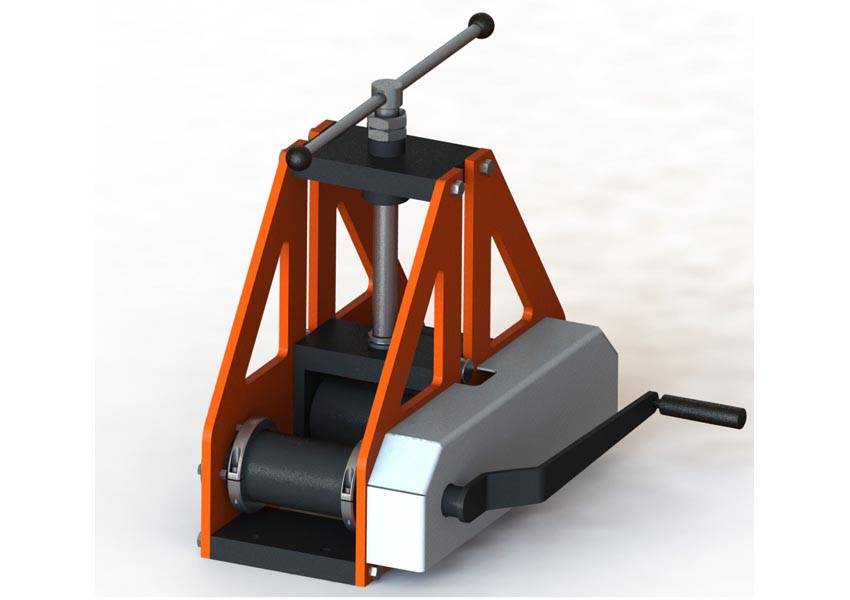

Гибочный станок

• несущая рама из металлического профиля высокой прочности;
• три вала вращения, располагающиеся на отдельных осях и отвечающие за процесс сгибания профильной трубы на актуальный угол изгиба;
• механизм вращения рабочих валов;
• цепь для соединения элементов приводного механизма.

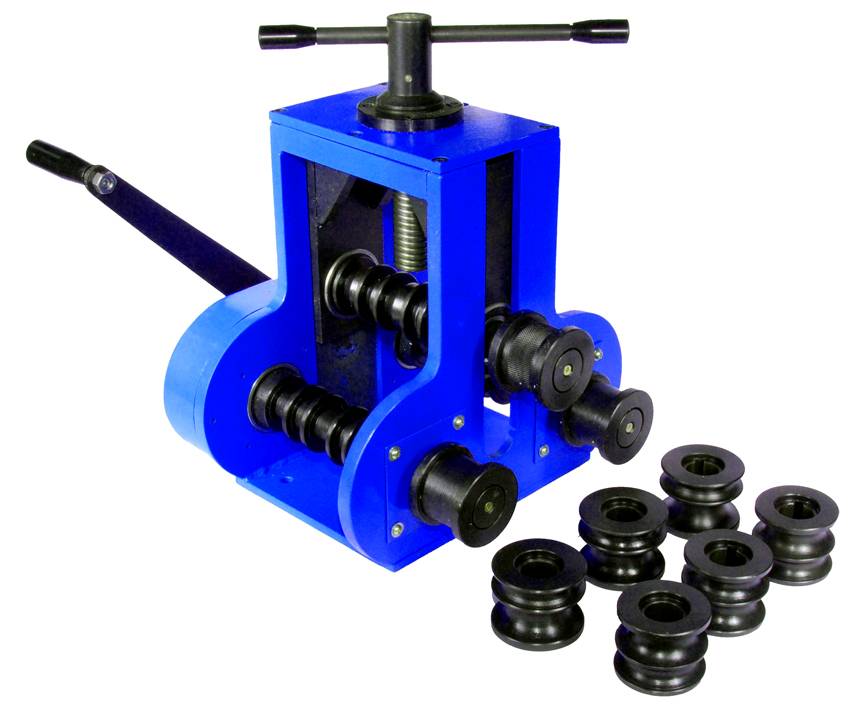

Станок ручной для гибки арматуры.

Все заводские и самодельные станки для гибки делятся на четыре вида, в зависимости от системы расположения и функционирования валиков:

1. Агрегаты с верхним подвижным валиком ‒ самый простой вариант в плане механической составляющей. В конструкции такого профилегиба только верхний валик может перемещаться, а ролик может быть гидравлическим или верхним ручным. Такое строение обеспечивает мастеру возможность выполнить точный расчет возможного радиуса для изгибания металлических деталей с минимальной погрешностью на присадку металла или незначительным градиентом при деформации профиля.
2. Оборудование с левым роликом способно выполнить те же функции, что и станки с верхним подвижным валиком. Но, вдобавок к этому, оно отлично подходит для завивки спиралей, что первый тип профилегибов выполнить не может. Можно подобрать модель, оборудованную ЧПУ для контроля градиента изгибания.
3. Агрегаты с нижними роликами подходят для сгибания крупных профилей, благодаря равномерному распределению усилий гибки на два нижних вала и полностью гидравлическому механизму привода. Каждый ролик при этом имеет собственный контроллер месторасположения.
4. Профилегибы со всеми подвижными роликами отличаются наиболее сложным механизмом, что позволяет им аккумулировать достоинства всех типов такого оборудования.

Чертеж

Первоначальным заданием при изготовлении гибочного станка для профильной трубы своими силами является создание чертежа гибочного станка. Его составляют самостоятельно или находят в готовом виде в интернете.

На многочисленных форумах мастеров и умельцев, работающих с металлоконструкциями, можно найти видеоролики с подробным описанием устройства трубогибочного станка и инструкциями по его сборке.

Сборка

После подготовки чертежа для самодельного трубогиба, можно приступить к сборке несущей рамы. Если оборудование планируется использовать для профильной трубы своими руками, то от использования сварки при сборке рамы стоит отказаться.

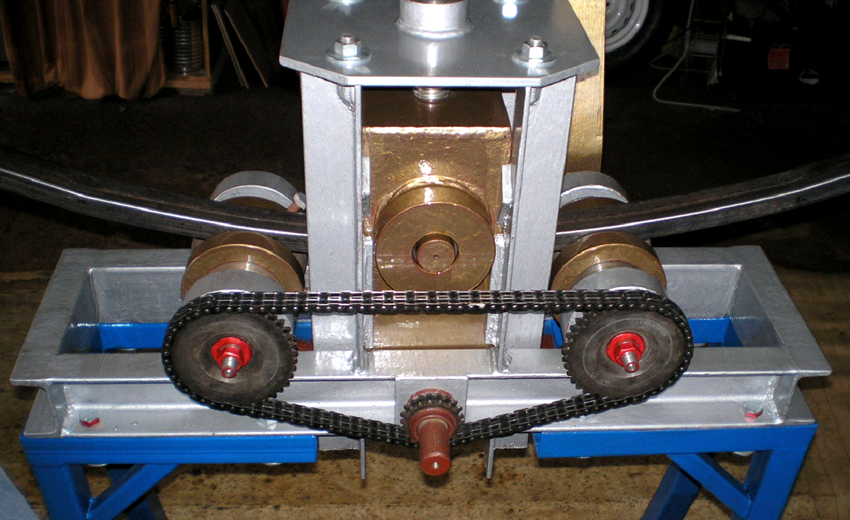

Конструкция трубогиба.

Такой метод соединения деталей не обеспечит станку максимальный уровень надежности. Лучше отдать предпочтение болтам, что позволит придать агрегату прочности и мобильности: при необходимости конструкцию можно будет разобрать.

Далее на трубогибочный агрегат монтируют рабочие валы: два немного выше столешницы рабочего стола, третий – над ними. Для фиксации подшипников применяются полумесяцы из 4-х миллиметрового металла.

После установки рабочих валов на раму, собирают механизм их вращения из трех звездочек и цепи: две из них монтируют на оба нижних вала, а третью ‒ ниже.

Обязательно протестируйте станок для сгиба профиля после сборки, дабы исключить риск брака.

Станок для гибки алюминиевого профиля: виды, конструкция, видео

Алюминиевый профиль широко используется при изготовлении шкафа купе и других конструкций. В процессе производства он поддается обработке. Для него гибки используют различные установки. К сожалению не каждый может позволить себе приобрести такое оборудование. Прежде всего, это связано с его высокой стоимостью. Единственный выход из сложившейся ситуации – изготовление станка для гибки алюминиевого профиля своими руками.

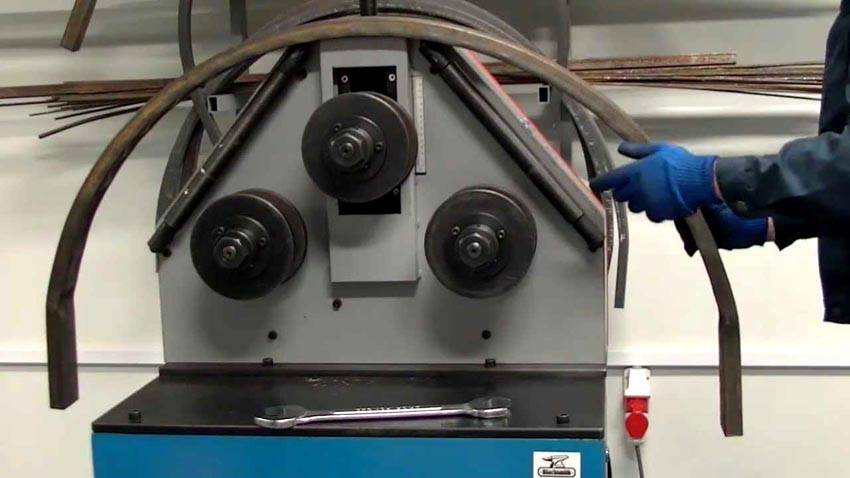

Промышленный станок для гибки профиля из алюминия

Назначение

Станок для гибки широко используется при изготовлении различных материалов. Так, с его помощью производят обработку труб, алюминиевого профиля и других материалов. При этом заготовки могут иметь различное сечение. С помощью такого устройства даже производится обработка металлических прутов и швеллеров. В зависимости от конструктивных особенностей, установка может одновременно обработать всю деталь или только ее определенную часть.

Станок с ЧПУ для гибки алюминиевого профиля

В домашних условиях для обработки материалов используют оборудование, изготовленное своими руками. Его особенность заключается в том, что ним можно согнуть материал без предварительного нагрева. Принцип работы основан на холодном прокате, что позволяет значительно упростить и ускорить обработку деталей.

Современные агрегаты позволяют выполнить обработку материалов любой сложности. Так, можно легко изготовить из материала спираль или замкнутый контур. Также можно выполнить регулировку угла изгиба. С помощью агрегата выполняют прокат заготовки за один раз. Все работы осуществляются с помощью специальных роликов, которые располагаются на рабочей поверхности по установленной схеме.

Разновидность конструкций

Станок для гибки алюминиевого профиля шкафов купе и карнизов делится на несколько типов. Так, они бывают:

• Электрическими. Зачастую агрегат имеет большие размеры. Поэтому чаще всего его используют в промышленных целях. Не меньшей популярностью пользуются небольшие установки для дома. Это объясняется тем, что с их помощью обрабатывают заготовки с небольшим сечением. Он используется для выполнения изгиба высокой точности.
• Гидравлическими. Используются для проката металлических изделий, в промышленных масштабах. Часто он применяются при обустройстве трубопроводов.
• Ручными. Широко используется в домашних условиях. Часто они изготовляются своими руками. Недостаток заключается в простой конструкции и низкой функциональности. Ручной станок используются для гибки алюминиевого профиля шкафов купе и карнизов небольшого сечения.

Поэтому стоит подробнее рассмотреть, как изготовить такое оборудование в домашних условиях.

Принцип работы

Принцип работы устройства основан на том, что заготовка подвергается прокату, в результате чего и получаются изгибы. Перед тем как приступать к работе, необходимо заземлить оборудование. Особенно это касается конструкций, оснащенных электрическим приводом.

Перед использованием ролики и заготовка протираются сухой тряпкой, а сама установка запускается и работает на холостом ходу на протяжении получаса. Если в процессе прогонки возникают какие-то отклонения, то оборудование останавливают и выполняют соответствующие регулировочные работы. Если это предусмотрено конструктивными особенностями, то выполняется подгонка роликов.

На начальном этапе профиль зажимается между валами, после чего производится его прокат. Радиус кривизны регулируется путем опускания и поднимания рабочего вала.

Изготовление устройства своими руками

Если устройство будет использоваться для гибки заготовок различного размера, то стоит обратить внимание на профессиональные модели, которые обладают высокой функциональностью и продуктивностью. В остальных же случаях рационально использовать станок, изготовленный своими руками

Здесь речь идет о ручном оборудовании.

Перед тем как делать станок для гибки алюминиевого профиля купе своими руками, необходимо определить сечение деталей. Если диаметр заготовки составляет менее 2 см, то для изготовления понадобится бетонная плита. В ней делаются отверстия для металлических прутьев. Эти пруты и будут выполнять функцию тех самых роликов. Если же диаметр заготовки составляет 2 см и более, то станок для гибки своими руками имеет несколько сложную конструкцию.

В этом случае агрегат состоит из прочного основания, на котором закрепляют ролики. Боковые грани роликов имеют круглое сечение. Радиус грани идентичен диаметру детали, которая поддается изгибу. Она пропускается через ролики. Ее движение производится с помощью лебедки. После того как материал приобретет нужных изгибов, лебедка останавливается.

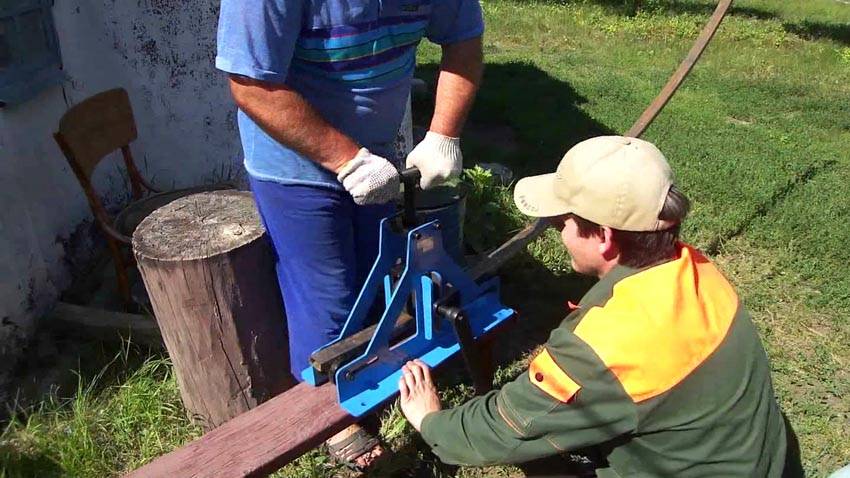

Гибка профиля в домашних условиях

Способ 1. Тиски и бруски

У незамкнутых профилей (например, П-образных) потребуется предотвратить потерю устойчивости стенок. Для этого необходимо использовать брусок-вкладыш, желательно, металлический, точно входящий в желоб паза. Последовательность действий мастера такова:

• положить вкладыш внутрь профиля;
• зажать заготовку в тисках так, чтобы края вкладыша и губ тисков совпадали;
• слегка изогнуть профиль;
• разжать тиски и выдвинуть профиль на полмиллиметра;
• повторить два выше описанных шага, пока не получится требуемый гнутый профиль.

Способ 2. Самодельные ролики

• купить 2-4 ролика небольшого диаметра с шириной, чуть превышающей высоту профиля-заготовки;
• закрепить изделие на ровной горизонтальной поверхности так, чтобы они могли свободно вращаться, а расстояние между ними было достаточным для прохождения профиля.

Вот и все. Чтобы загнуть заготовку в круг, будет достаточно двух роликов; для получения изделия определенного радиуса — минимум трех, причем один из них лучше сделать регулируемым, по аналогии с профилегибочными станками. Изделие из металла вставляется между роликами и аккуратно прокручивается. Пользователь контролирует прилагаемое усилие, ход работы и придерживает заготовку.

Как изготовить профилегиб своими руками?

Не каждый начинающий мастер способен приобрести готовый станок для загиба металлический труб заводского типа, поскольку это довольно дорогое оборудование.

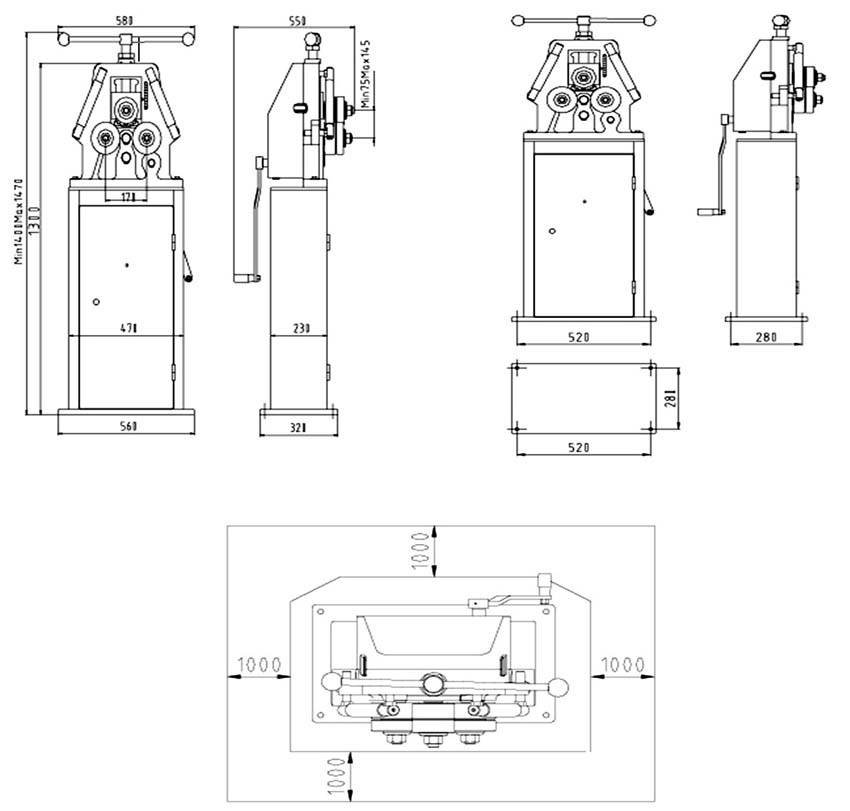

Чертеж гибочного станка.

В качестве альтернативы можно попытаться сделать ручной станок своими силами, следуя дальнейшей инструкции:

1. Разместите на прижимном валу шестерни, подшипники, кольца, соединенные с помощью шпонки.
   Выточите обоймы для подшипников и роликов по заранее подготовленному чертежу такого вала. Также для агрегата необходимо изготовить три вала, один из которых подвешивают на пружинах, а два иных устанавливают по бокам.
2. Просверлите в кольцах отверстия для создания пазов и нарезания резьбы, а после сделайте полку с помощью швеллера с заранее организованными отверстиями и нарезанной резьбой, требуемых при установке прижимного вала.
3. После выполнения подготовки конструкцию станка собирают с помощью сварочного аппарата и болтовых соединений.
   Сначала выполните монтаж каркаса, одновременно выполняющего функции ножек трубогиба.
4. Далее выполняется подвешивание полки на пружины с зафиксированным на ней прижимным валом, после чего следует установить боковые опорные валы на самодельный трубогиб.
   На один вал не забудьте прикрепить ручку.
5. В завершение на станок нужно установить домкрат, и он готов к работе.

Какой материал необходимо подготовить для изготовления листогиба

Основой для подобного приспособления станут стальной швеллер и уголки. На их размерах мы останавливаться не будем по причине того, что здесь каждый будет решать этот вопрос в зависимости от толщины планируемого к обработке металла. Естественно, что чем толще будет лист, тем мощнее потребуются детали для изготовления приспособления.

Что касается инструмента, то здесь ничего нового, всё, что требуется при работе со стальными конструкциями, а именно:

• угловая шлифовальная машина (болгарка);
• сварочный аппарат;
• молоток.

ФОТО: topobrazovanie.ruБез сварочного аппарата в подобной работе никак не обойтись

Обслуживание и техника безопасности

К работе на листогибах могут быть допущены лица, которые обладают квалификацией слесаря МСР. Перед началом работы персонал должен пройти соответствующее обучение и сдать квалификационные экзамены.Персонал, который будет работать на листогиба должен пройти первичный инструктаж по безопасности.Между тем, на станках предназначенных для гибки листового металла, предусмотрены определенные меры безопасности, например, на некоторых моделях, поворотная балка или плита могут быть приведены в движение только после нажатия оператором двух управляющих кнопок. Такое решение позволит избежать травм рук оператора.

Управляющая панель листогиба

На некоторых моделях для запуска механизма необходимо еще и нажимать педаль.В конструкции механического оборудования, предусмотрено наличие концевых датчиков, ограничивающих ход пуансона или поворотной плиты. Кроме этого, безопасность работ обеспечивают различного вида ограждения, которые ограничивают допуск оператора в рабочую зону.

Схема листогибного станка

Они установлены таким образом, что даже отключение одной из них приведет к тому, что станок просто не включится.

Принцип работы гибочного станка

Листогиб может подойти и для профильной трубы. Такое оборудование позволяет обеспечить необходимым строительным материалом. Большие компании давно не заказывают гнутый профиль и листы, проще и дешевле изготавливать их на месте строительства в нужном количестве. Изготовить своими руками подобное приспособление несложно. Ручной станок прост в использовании. Из названия становится ясно, что основная задача такого оборудования – создание профиля из металла, при этом сечение может отличаться в зависимости от вида изделия.

Подобное оборудование позволяет выполнить следующие операции:

• создание деталей, которые имеют прямоугольное или квадратное сечение;
• производство таких элементов, как швеллера, уголки и другие изделия сортового проката;
• изменение формы труб;
• сгибание арматуры разного сечения.

Если более подробно рассмотреть чертеж такого станка, становится понятно, что его рабочие элементы располагаются особым образом. Ролики в конструкции могут оказывать механическое воздействие на определенный участок заготовки, меняя форму только в этом месте, а могут изменять ее по всей протяженности. Особая конструкция такого приспособления позволила упростить процесс гибки металлического профиля. Отпала необходимость его предварительно нагревать, чтобы сделать металл более мягким и податливым. Несмотря на это, пользователь может получить изделие с любым углом изгиба. Этот параметр может достигать 360 градусов.

Хорошо сконструированный станок для гибки профиля дает возможность получить в итоге деталь, которая характеризуется похожими углами изгиба или разными. Они могут быть асимметричными или симметричными. Достаточно одного проката через работающие ролики, чтобы получить согнутую в плоскости заготовку. Загиб может производиться как вертикально, так и горизонтально. При помощи этого станка можно на месте проведения строительных работ получить изделия со следующей формой:

• замкнутый профиль или открытый;
• спиралевидная форма;
• окружность разного диаметра.

Проще всего изготовить своими руками ручной профилегиб. Электрический обладает сложной конструкцией, для его создания необходимо иметь определенные знания. Изготавливаемые с помощью подобного оборудования элементы широко используются в разных сферах жизни, в том числе в промышленности:

• химической;
• энергетической;
• нефтеперерабатывающей;
• строительной;
• мебельной.

Фотолента поста – Станок для гибки профиля своими руками

Привет ЯПовцам! Рубрика “Наши руки не для скуки” снова в эфире. С металлом работаю уже несколько лет, но все это время мне очень не хватало одной возможности – изгототавливать железные конструкции с изогнутыми элементами. Ценники на профилегибы, мягко говоря, удручали. С одной стороны, конечно, можно и купить его, но с другой стороны он не так часто нужен, чтобы отдавать за него такие бабки.

Заказал я 6 подшипников у наших широкоформатных друзей со срединной земли и через пару недель они уже были у меня. В субботу съездил на стройрынок, докупил двутавровую балку, крепежи, полосу. Короче, все, что необходимо.

Суббота, утро. Возвращаюсь со стройрынка, кушаю, разгружаюсь и смотрю. Вот из этой груды металла нам предстоит сделать хорошую вещь: 23 фото

Маленьким болгарином тут делать нечего, берем большого и начинаем пилить. Вот первые детали:

Балка распилена на необходимые части, прикладываем, присматриваемся:

Наши подшипники должны вставать таким образом, чтобы можно было всунуть вращающийся вал с одной стороны. Убираем ребро. Вот так они будут стоять:

Вот обе ответные части со снятыми ребрами. Пилить трудно, металл толстый. Пилил уже мелким болгарином, ибо большим просто неудобно.

Острые края нам ни к чему. Рука скользнет – поранимся. Поэтому ставим шлифовальный круг на мелкого болгарина и вышливовываем все острое (потом финально обрабатываем мелким наждаком. Гладко, “как попка младенца”.

Обточили обе, кладем рядом, любуемся, курим.

Покурили, продолжаем. В наших платформах должна быть предусмотрена регулировка роликов для того, чтобы можно было сгибать профиль от большого радиуса к малому. Сверлим отверстия с шагом в 4 см (расстояние между крепежными отверстиями подшипников – 8 см). Аккуратно накерняем, сверлим, раззенковываем.

Откладываем платформы в сторону, начинаем сварочные работы. Отрезаем полосу 10-ку и делаем из нее подошвы. Привариваем. Не пятый разряд, но для нашей прочности хватит (пора купить новые электроды, эти уже козыряют, а сушить негде). Электроды мои любимые – ОК-46.

Ставим один из кусков двутавра на основание, привариваем его, к нему привариваем одну из наших платформ, она будет неподвижной. К ней привариваем гаражную петлю и к петле – вторую платформу. Получается эдакая “бабочка” весом килограмм в 8. Примеряем домкрат (вон он, красный справа).

Делаем площадку под домкрат. Вырезаем петлю, привариваем к площадке.

Площадку не стал прикручивать болтами, приварил к домкрату точками. Он мне для других нужд не потребуется, если сломается – два раза чиркнуть болгаркой и платформа отделяется.

Переворачиваем конструкцию и делаем ответные петли для домкрата внизу под платформой и на основании (где мы уже вынули внутреннюю часть двутавра, будет видно дальше)

Вот нижнее крепление домкрата – прямо к опорной подошве

По бокам привариваем полосу (вот она, между платформами). В ней – два отверстия. Это посадочное место для третьего вала, регулируемое.

Вот эта полоса опорная:

Две полосы готовы, сверху рассверлено ступенчатым сверлом чуть больше диаметра вала (отверстие 23мм, вал – 20мм).

Все прикрепили, надо собрать и посмотреть, работает ли бета-версия. Вставляем валы из стержня 20мм, на центральном скручиваем две гайки плотно, чтобы можно было крутить его ключом. Хм, работает. Был прямой профиль квадратного сечения, стал кривой.

Сегодня уже проработал 8 часов, больше уже не могу – все болит. Оттаскиваю конструкцию на стол, ради интереса гну профиль дальше. В принципе, выгнуть в кольцо не проблема, работа не для торопливых.

Просыпаемся утром в воскресенье, кофе-сигаретка. Тащим конструкцию на покраску на солнечное место. Все сварочные швы уже обшлифованы и сама конструкция отшкурена от ржавчины. Красить будем снизу, конечно.

Девайс брутальный, будем использовать краситель “Наяда”, радикальный черный цвет. Контрабантный товар с Малой Арнаутской улицы Остап Ибрагим Сулейман Берта-Мария Бендер Бей. Покрашено.

Ждем высыхания (сохнет быстро, контрабандный товар жеж) и собираем.

Получилось вот так. Конечно, нужно доделать “руль”, чтобы удобно крутить все это, это все будет чуть позже, когда поменяю валы. Кроме того, гнуть профиль с этими валами из резьбового стержня надо аккуратно – стержень прогибается, обязательно заменю его на каленые валы 20мм, тогда все будет отлично. Но в принципе и с этими резьбовыми валами можно работать, только не стоит гнуть профили толще 2мм. 20*40*2мм гнет хорошо.

Навык “изготовление станка” получен, у моего персонажа появилась новая способность “Изготовление металлоконструкций из изогнутого профиля”.

У меня все, спасибо! Ваш ЯП-рукожоп, AlexZombie

Фотолента поста – Станок для гибки профиля своими руками станок для гибки профиля своими руками

Предназначение станка

Такое оборудование предназначено для резки и изгиба листового металла или полос различной толщины и формы, а также для получения деталей метало профильного типа. На самодельном оборудовании изгиб металлических листов можно производить под любым углом, плоскостность материала при такой операции нисколько не изменяется. В отличие от использования ручного инструмента (киянка, оправка), изгиб листа на станочном оборудовании происходит без деформации отгибаемой стороны листа металла. Поэтому существует возможность изготавливать различные детали из металла, ничем не отличающиеся по качеству от заводских изделий.

При установке на гибочную площадку вставки из силикона, можно качественно изгибать окрашенные листы металла, при этом не повреждая слоя красочного покрытия.

Предназначение и область применения

Существует огромное количество вариантов исполнения гибочных станков, особенно это касается самодельных вариантов исполнения. Несмотря на это можно отметить нижеприведенные сходства:

1. Могут применяться для получения заготовок только определенной формы. К примеру, некоторые используются для получения прямого угла, другие изгибают по окружности, третьи предназначены для спирального накручивания и т. д. Однако есть и сложные установки с возможностью переналадки станка. Так установка в гибочный станок валиков другого диаметра и профиля позволяет изменить угол изгиба.
2. Очень важным показателем можно назвать особенности профиля трубы, диаметр поперечного сечения, толщину стенок, вид сплава. Эти показатели оказывают влияние на возможность использования того или иного способа гибки.
3. Сплавы, которые могут подвергаться холодному изгибанию: алюминий, легированные и медные сплавы, сталь. Мощность станка определяет возможность обработки труб с определенным диаметром поперечного сечения и толщиной стенок, в некоторых случаях, скорость обработки.

Область применения:

1. Нефтехимическая промышленность.
2. Машиностроение.
3. Строительство.
4. Энергетика и электрическая промышленность.
5. Кораблестроение.
6. Легкая промышленность.

При выполнении холодной гибки металл подвергается сильным нагрузкам, а повышение пластичности обуславливается частичным нагревом в области возникновения этих нагрузок (только при быстром изгибании). Именно поэтому, как при использовании профессиональных, так и самодельных станков, приводит к следующим изменениям металла:

1. Утончение стенок на месте изгиба.
2. Сплющивание трубы в месте изгиба. При этом придать изначальную форму довольно сложно.
3. Образование изломов и гофр.
4. При значительных показателях упругости материала возможно изменение полученной формы после изгиба.

Все станки из этой категории узкоспециализированы.

Видео по постройке теплицы при помощи самоделеньго гибочного станка

Принцип работы

Основным и главным отличием профилегиба от других аналогичных агрегатов является то, что он осуществляет гибку заготовок посредствам холодного проката без загиба.

Вне зависимости от своих конструктивных особенностей, все устройства данного типа работают по одному и тому же принципу.

Перед началом работ инструмент нужно в обязательном порядке хорошо раскрепить, используя при этом анкерные болты.

Также проводится внимательная проверка роликов. Они должны быть тщательно очищены от грязи и всевозможной смазки.

После этого агрегат нужно несколько раз обкатать в холостом режиме.

В случае выявления каких-либо неисправностей и дефектов в работе профилегиба, они устраняются до начала проведения работ.

Производит необходимые операции по изгибу металлических профилей можно только на исправном инструменте. На видео, которое размещено ниже, показан принцип работы универсального профилегиба.

Видео:

Перед началом работ также осуществляется проверка деталей, которые будут изгибаться на агрегате.

ВАЖНО ЗНАТЬ: Обзор токарно-карусельных станков

Заготовка должна быть чистой и иметь одинаковую прочность по всей своей площади.

После этого производится настройка роликов станка непосредственно под выполняемую работу.

Для этого отдаются крепежные гайки опорных, а также прижимных роликов, после чего они монтируются на валы через шпонку и прочно закрепляются.

Сама заготовка должна быть прочно зажата в пространстве между валами устройства и только после этого проводится прокатка, за счет которой и происходит необходимый изгиб.

Следует отметить, что в этом случае радиус кривизны для профиля задается при помощи поднятия и опускания вала, расположенного в верхней части профилегиба.

В устройстве ручного типа все необходимые действия на станке производит оператор.

Виды оборудования, которые отличаются методом изгиба профилей

Разновидность изгиба влияет на устройство конструкции, также ее производительность.

Методы, которые применяют для изгиба:

1. С помощью выдавливания. Деформирующий ролик в качестве пуансона изменяет конфигурацию трубы. В устройстве нет матрицы. Для работы необходимо наличие двух надежных опор, расположенных по обе стороны изгиба, они же выступают в роли матрицы. Опорами служат поворотные ролики либо башмаки.
2. С помощью прессования. В основе принцип работ тисков слесарных, которые прессуют трубу, расположенную между пуансоном и матрицей. Чтобы качественно выполнить изгиб, профили должны двигаться точно по форме детали. Рассчитывая параметры, учитывают остаточное изменение формы металла. Если изгиб не требует точных замеров результата, то можно применять данную модель.
3. С помощью прокатывания. Считается универсальным процессом, который применяют для всех видов трубных изделий, с толстыми и тонкими стенками. Изгиб получается с помощью протягивания заготовочных деталей сквозь ролики, один служит для вращения, два считаются опорой.

Существуют другие способы изгиба труб, такие, как вальцовочный, способ намотки, накатки и арбалетный метод, с помощью песка либо болгарки.

Во время изготовительных работ по изгибу трубы в виде прямоугольника, с сечением равным 50х25 миллиметров, применяют следующие параметры швеллера с уголком соответственно: 100х10, 150х10.

Трубогиб профильной трубы: виды

Существует несколько классификаций профилегибов: по мобильности (стационарные, переносные, носимые), типу передаточного механизма и типу привода. Последнее разделение является наиболее важным для того, чтобы понять устройство станка для гибки профильной трубы и сделать его своими руками.

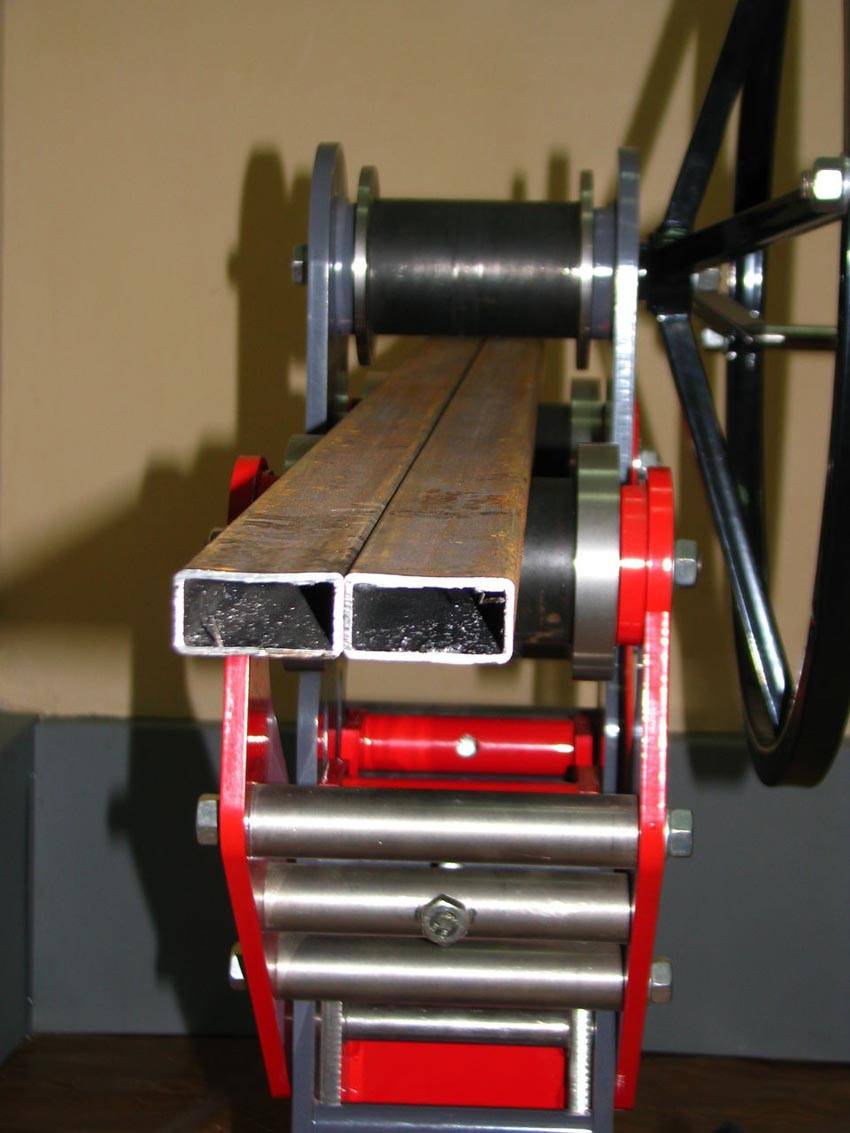

Ручное устройство с валикамиСложный гибочный станок, сделанный своими руками

Гибочный станок для профильной трубы может быть исполнен с одним из трех видов привода: ручным, гидравлическим или электрическим.

Гидравлический трубогиб для профильной трубы

Профилегиб данного типа широко распространен в промышленности за счет способности обрабатывать детали любых размеров быстро и качественно. Кроме того, такое устройство часто применяется при работе с трубопроводами водоснабжения и канализации.

Ручной гидравлический профилегиб

Несмотря на сложность устройства гидравлического трубогиба, своими руками его сделать вполне возможно. Необходимо лишь наличие небольшого опыта работы с промышленным оборудованием.

Гидравлический трубогиб своими руками: чертеж

Трубогиб для профильной трубы с электрическим приводом

Данное оборудование те очень большое и тяжелое, однако требует стационарной установки. Профилегибы с электрическим приводом способны выполнять точные работы без потери качества. Они могут быть полностью электрическими или электромеханическими. Второй тип дешевле, но требует частичного ручного управления. Электрические устройства могут быть оборудованы автоматикой для длительной автономной работы (правда, стоимость таких трубогибов довольно высока).

Электромеханическое устройство способно гнуть изделиялюбого сечения, достаточно лишь купить ролик для трубогиба профильной трубы необходимого размера

Используются устройства данного типа в основном на предприятия и в частных мастерских. Для гибки профильных труб в домашних условиях лучше подойдет ручной трубогиб.

Ручной профилегиб

Наиболее популярный вариант среди владельцев небольших мастерских и людей, занимающихся гибкой труб в домашних условиях.

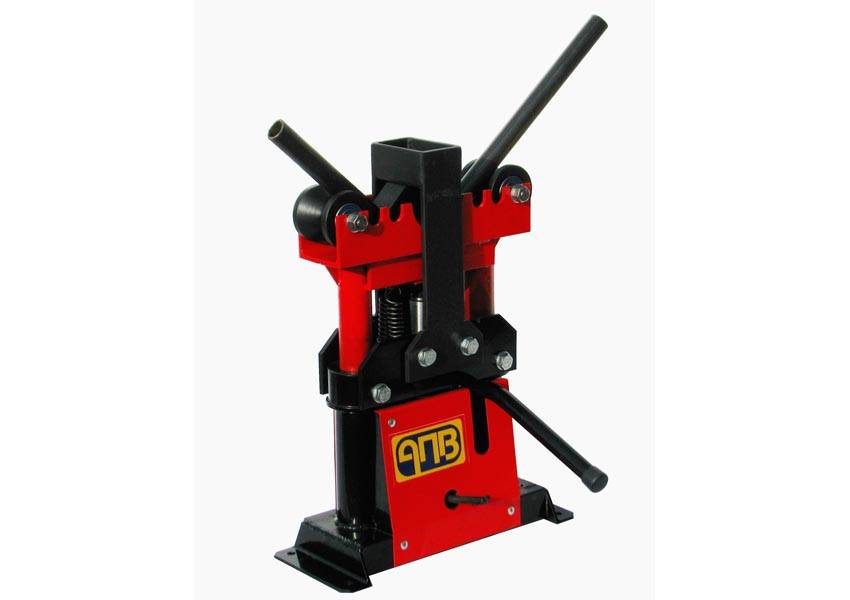

Фото трубогиба для профильной трубы с ручным приводом

Достоинства данного устройства:

1. Низкая стоимость. Ручной профилегиб можно купить по весьма привлекательной цене из-за простоты устройства и небольших затрат на производство.
2. Малый вес и мобильность. Его легко переносить с места на место, так как конструкция не предусматривает основания.
3. Редкие поломки. Благодаря отсутствию электроники, ручной профилегиб редко выходит из строя. А если это произошло, ремонт не отнимет много времени и денег.
4. Возможность сборки самодельного трубогиба. Станок для гибки профильной трубы можно сделать в домашних условиях (например, трубогиб из домката).

Небольшой ручной профилегиб всегда можно взять с собой для облегчения монтажных работ по отоплению или газоснабжению

Недостатки:

1. Относительно невысокая точность работ. В ручных приспособлениях нет аппаратного управления, поэтому точность гибки зависит только от ваших навыков.
2. Необходимость приложения физических усилий.
3. Невозможность работы с большими размерами. С помощью ручного устройства можно гнуть детали с максимальным размером 4х4 см.
4. Затрата большого количества времени для максимально точного исполнения.

Небольшое ручное устройство в действии

Таким образом, для работы дома ручного устройства вполне достаточно. Если же вы будете проводить большой объем работ, и использовать при этом заготовки большого размера, стоит присмотреться к электронным или гидравлическим трубогибам.

Заключение

В данной статье систематизированы и рассмотрены наиболее распространённые конструкции трубогибов, преимущественно – с ручным приводом. Все они могут быть изготовлены с применением недефицитных материалов, узлов и инструментов, имеющихся в распоряжении домашних мастеров. Не претендуя на полное освещение вопроса, ждём от пользователей новых эффективных конструкций данных приспособлений.

Источники

• https://gidropnevm.ru/gidravlicheskij-instrument/ostalnoj-instrument/vse-varianty-trubogibov-sdelannyh-svoimi-rukami
• https://svoimirykami.info/kak-sdelat-trubogib-svoimi-rukami/
• https://TrubaNet.ru/instrumenty-dlya-trub/kak-izgotovit-trubogib-svoimi-rukami.html
• https://tehnikaportal.ru/kak-sdelat-trubogib-svoimi-rukami/
• http://met-all.org/oborudovanie/prochee/trubogib-svoimi-rukami.html
• https://trubarik.ru/montazh/trubogib-svoimi-rukami-samodelnyj
• https://svoimirykamiinfo.ru/trubogib-svoimi-rukami/
• https://trubypro.ru/kak-razrezat/trubogib-dlya-krugloy-truby.html
• https://metalloy.ru/stanki/trubogib-dlya-krugloj-truby
