Штангенциркуль электронный цифровой

Лучшие штангенциркули длиной 150 мм

Измерительные устройства такой длины хорошо подходят для проведения внешних и внутренних замеров в производстве или ремонте небольших устройств, деталей. Они отлично подойдут также в качестве бытового помощника, который полезно иметь в каждой квартире. Именно в данной категории представлено наибольшее число моделей. Есть и самые простые ручные, а есть и высокоточные электронные штангенциркули 150 мм. Из 30-40 моделей в лидеры вышли четыре.

Калиброн ШЦЦ-I 0-150 0.01

Электронный штангенциркуль с глубиномером Калиброн ШЦЦ-l 0-150 0.001 отлично подходит для проведения измерений предметов с уступами и отверстиями. Можно проводить внутренние и внешние замеры. Устройство относится к первому классу точности и внесено в Госреестр. Упакован в кейс. Губки для внутренних измерений имеют длину 16,5 мм, для внешних — 40 мм. Дисплей работает от батареек CR2032.

Достоинства

  • Высокий класс верности;
  • Качественная сборка;
  • Удобство использования;
  • Хороший кейс для хранения и транспортировки.

Недостатки

Не самая низкая цена.

Несмотря на то, что этот прибор достаточно дорогой, он оправдывает свою цену. Пользователь характеризуют его как долговечный и удобный. За это многие готовы платить соответствующую цену. Цифровой штангенциркуль Калиброн покупают один раз и на долгое время.

Topex 31C627

Нониусный штангенциркуль механического типа Topex 31C627 — это прибор первого класса точности. Максимальная длина измерительной шкалы составляется 150 мм. На подвижную рамку нанесена шкала нониуса, которая помогает как можно точнее проводить замеры и минимизировать погрешности. Материал измерительного прибора — нержавеющая сталь. Это позволяет смело использовать Topex 31C627 в работе с твёрдыми предметами.

Достоинства

  • Точность показаний;
  • Простота использования;
  • Долговечный материал, из которого изготовлен прибор;
  • Чёткая шкала.

Недостатки

Весьма высокая стоимость устройства.

Люди, которые приобрели этот измеритель говорят о его приятном и удобном использовании.

Зубр 34463-150

Эта модель предназначена для проведения внутренних и наружных замеров, а также глубинных. Для повышения точности получения данных устройство оснащено цифровым отсчётным дисплеем. Прибор изготовлен по ГОСТу из нержавеющей стали. Это обеспечивает долговечность измерительному прибору.

Достоинства

  • Крепкие материалы;
  • Надежная сборка;
  • Высокая точность измерений;
  • Яркая, хорошо читаемая метрическая шкала;
  • Качественный футляр для транспортировки.

Недостатки

Высокая цена.

Зубр 34463-150 пользуется очень большим спросом среди профессионалов. По их отзывам они полностью довольны точностью работы прибора, его устойчивостью к внешним воздействиям, футляром. Удобным считают и то, что через пять минут бездействия цифровое табло само отключается. Это экономит батарейки.

Stayer Professional

Компания Stayer создала профессиональный измеритель, который абсолютно надёжен и точен. Спектр применения: внутренние, наружные и глубинные измерения. Точность результата — 0,1 мм. Результаты измерений моментально отображаются на цифровом дисплее. Экран достаточно большой, хорошо читаемый.

Достоинства

  • Удобство проведения работ по замерам;
  • Отличная точность;
  • Прочные материалы;
  • Низкая цена.

Недостатки

Не самый надёжный футляр для хранения.

Этот измеритель отлично подойдёт как дежурный домашний вариант, при этом современный и с цифровым экраном. Цена этому способствует. От тех, кто регулярно пользуется измерительным устройством Stayer, к его долговечности претензий, как правило, нет.

13 хороших плиткорезов по отзывам покупателей

Особенности электронных штангенциркулей

Конструктивные особенности электронных видов почти не отличаются от простых моделей, но дополнительно инструмент оборудован электронными деталями. Главные части:

  • губки, замеряющие внешнюю величину,
  • губки для замера внутренних размеров,
  • штанга,
  • рамка,
  • батарейка,
  • ролик для замера длины,
  • кнопка обнуления значений,
  • кнопка вкл./выкл.,
  • переключатель из дюймов в мм.

Определенные модели включают в себя дополнительные функции, в зависимости от производителя и особенностей конструкции. В современных приборах можно встретить беспроводные варианты для передачи данных, возможность подключения к компьютеру и другие особенности, но основные части не отличаются.

Принцип функционирования заключается в применении цифрового нониуса, в котором есть матрица с кодами. По сути, все электронные штангенциркули появились на основе модели ШЦЦ. Среди достоинств техники выделяют:

  • моментальное отображение данных на циферблате. В ходе производственной деятельности это очень удобно, поскольку ускоряет работу, в домашних условиях облегчает замеры для новичков,
  • несколько видов измерений позволяют использовать штангенциркуль в разных сферах, поскольку механические типы не дают возможность сразу показать глубину, внешние и внутренние параметры,
  • максимально высокая точность,
  • небольшие размеры прибора, что сказываются на весе и удобстве применения. Удобно пользоваться в труднодоступных местах,
  • дополнительные функции.

Главным недостатком является зависимость от источника питания, поскольку без него пользоваться штангенциркулем будет невозможно. Среди других минусов выделяют:

  • высокую стоимость прибора,
  • высокую чувствительность к падениям, ударам, вибрациям, влажности,
  • сбои программного обеспечения, которые приводят к неисправности инструмента.

Зная некоторые особенности электронных видов, следует выделить лучшие бренды, которыми рекомендуется пользоваться в промышленности и дома.

Лучшие стрелочные штангенциркули

Такие модели указывают целые значения при помощи размеченных рамок, а доли — на циферблатах часового типа. Стрелочные штангенциркули отличаются высокой точностью и скоростью произведения замеров, не требуют для работы источников питания и менее прихотливы к условиям эксплуатации, чем цифровые приборы.

Norgau 040027015

5

★★★★★оценка редакции

100% покупателей рекомендуют этот товар

Штанга и рамка инструмента выполнены из нержавеющей стали и не боятся эксплуатации в сложных условиях. Циферблат имеет защиту от ударов, что исключает вероятность его повреждения при падении.

Максимальная величина измерения составляет 150 мм, цена деления — 0,02 мм. Наличие плоского глубиномера и стопорного винта облегчает использование инструмента. Для удобства хранения и транспортировки предусмотрен специальный футляр с ложементом.

Достоинства:

  • ударопрочная конструкция;
  • удобство считывания данных;
  • высокая точность;
  • защита от коррозии.

Недостатки:

высокая стоимость.

Универсальный штангенциркуль Norgau предназначен для определения размеров деталей, глубины канавок и пазов во время ремонта или на производстве.

Matrix 31601

4.9

★★★★★оценка редакции

93% покупателей рекомендуют этот товар

В качестве материала изготовления здесь использована инструментальная нержавеющая сталь, что гарантирует устойчивость инструмента к большой механической нагрузке и воздействию коррозии.

Цена деления составляет 0,01 мм, погрешность — до 20 мкм. Перемещающийся при проведении измерений бегунок облегчает эксплуатацию прибора.

Инструмент поставляется в пластмассовом футляре с мягкими поролоновыми вставками. Это снижает риск повреждения при неправильной транспортировке, упрощает хранение в сложных условиях.

Достоинства:

  • коррозионная стойкость;
  • высокая точность;
  • удобство хранения;
  • долгий срок службы.

Недостатки:

тяжелый инструмент.

Штангенциркуль Matrix предназначен для проведения наружных и внутренних измерений в диапазоне 0-150 мм в слесарном или столярном деле.

Topex 31C627

4.8

★★★★★оценка редакции

90% покупателей рекомендуют этот товар

Конструкция модели Topex три измерительных контроллера, дающих возможность определять внутренние и внешние размеры, толщину и глубину. Это обеспечивает широкий спектр применения инструмента.

Прибор изготовлен из высокопрочной нержавеющей стали со специальным покрытием, защищающим поверхность от появления царапин и затирания. Подвижная рама и стопорный винт облегчают снятие и перенос показаний.

Достоинства:

  • хорошая точность;
  • наличие стопорного винта;
  • универсальное применение;
  • долговечность за счет защитного покрытия.

Недостатки:

непрочный циферблат.

Topex 31C627 подойдет для использования в мастерской или на производстве, где приходится работать с деталями различного типа.

Strong СТИ-621-150

4.7

★★★★★оценка редакции

85% покупателей рекомендуют этот товар

Модель изготовлена из инструментальной стали, отличается устойчивостью к механическим повреждениям и не деформируется под большой нагрузкой. Для защиты от появления коррозии предусмотрено специальное покрытие.

Максимальная величина измерения составляет 150 мм, шаг шкалы — 0,1 миллиметра. Удобство считывания данных и наличие стопорного винта облегчают использование прибора, способствуют аккуратности работы с различными деталями.

Достоинства:

  • высокая прочность и коррозиестойкость;
  • стопорный винт;
  • удобство считывания.

Недостатки:

  • крупные габариты;
  • средняя точность.

Strong СТИ-621-150 пригодится при проведении токарно-фрезерных, слесарных и иных работ.

Какой штангенциркуль лучше – электронный или простой

На данный момент существует всего несколько видов штангенциркулей, к ним можно отнести: электронный, нониусный и циферблатный. В последнее время большинство покупателей выбирают электронный штангенциркуль, так как он более функциональный и удобный в использовании. Но любители надежности и простоты остаются верными нониусным инструментам.

Работать с последним вариантом действительно проще простого, ведь устройство состоит всего лишь из одной линейки-штанги со шкалой измерения и нониуса.

В конструкцию входит измерительная часть (губки), линейка и вспомогательная шкала подсчета десяток и соток

Циферблатный штангенциркуль практически во многом схож с классически инструментом, однако, на подвижной части установлен специальный циферблат, указывающий измеренное значение детали.

В использовании он также прост и удобен, а глаза специалиста меньше устают во время работы

Электронный штангенциркуль более продвинутый и функциональный. Как правило, он оборудован вспомогательным датчиком и дисплеем, который необходим для вывода параметров.

Основное преимущество такого типа – высокая точность и долговечность

Совет! Электронные штангенциркули широко используют на машиностроительных предприятиях, строительных участках, мастерских и даже в быту.

Что выбрать – электронный штангенциркуль, обычный или микрометр?

Штангенциркуль используется для проведения измерений различных участков деталей с достоверностью до 0,1-0,01 миллиметра. Более точным, чувствительным (контактным) измерительным инструментом является микрометр. Он может установить размеры в точности до тысячных долей миллиметра. При этом стоит учитывать, что микрометр не сможет измерить деталь размером более 50 мм. Как не стоит и ждать от штангенциркуля (даже электронного) точности микрометра, из-за его конструктивных особенностей.

Обычные штангенциркули позволяют измерять детали величиной до 40 сантиметров. Также существуют и особые громадные инструменты, позволяющие осуществлять замеры предметов длиной до двух метров.

Согласно авторитетному мнению профессионалов, поделившихся своими наблюдениями с коллегами в интернете, замеры штангенциркулем рассматриваются только как второстепенные и приблизительные. Безошибочными могут считаться только вычисления с помощью микрометра, который классически применяется в случаях, когда необходима исключительная и подлинная точность размеров. Но иногда современные новшества вполне могут конкурировать со старыми проверенными временем средствами.

Для непрофессионалов обычные штангенциркули с ценой деления менее 0,1 миллиметра не представляют особого интереса, так как разглядеть на глаз различия между 12,05 и 12,1 мм практически нереально. Однако технический прогресс не останавливается, и неудивительно, что на рынке появилась новая электронная модификация этого устройства. Сейчас стали выпускаться модели с точностью до 0,01 мм. Такую новинку производят в Китае, Германии, Японии, Швейцарии и других странах.

Некоторые наши соотечественники уже успели оценить удобство использования такого штангенциркуля. Как было отмечено в их тестовых замерах, цифровой штангенциркуль имеет ряд преимуществ и полезных свойств. Почти все сходятся во мнении, что работать при помощи современной электронной модели стало быстрее и проще. Вот только не всегда новинка приживается на производстве – многие профессионалы признают подобные приборы хрупкими и возвращаются к старым, проверенным временем моделям.

А домашние мастера с удовольствием используют плоды прогресса. Но советуют выбирать модели из прочных материалов, если вы планируете пользоваться прибором не один год. Для разового же использования подойдет и самая простая и дешевая китайская модель (конечно, здесь желательно будет проверить точность измерений и качество сборки перед покупкой). Давайте теперь внимательно рассмотрим устройство этого контрольно-измерительного прибора.

Подготовка к работе.

7.1. Ознакомиться перед началом работы с паспортом на штангенциркуль.

7.2. Протереть штангенциркуль, удалить смазку ветошью, смоченной в бензине (особенно тщательно с измерительных поверхностей), насухо протереть тканью.

7.3. При необходимости выполнить присоединения к используемой вычислительной технике.

7.4. Включить штангенциркуль при помощи кнопки «ОN-OFF».

7.5. Переключить режим измерения в требуемые единицы «Милли-метры-дюймы» кнопкой «mm-in»

7.6. Установка нуля осуществляется кнопкой «ZERO».

7.7. Перед началом работы убедиться в наличии/пригодности элемента питания и заменить в случае необходимости.

Правила измерений

Для измерений внешних частей необходимо поверхность инструмента плотно установить на детали, расположив ее перпендикулярно, а для точности пользоваться выступами губок. Если деталь очень длинная, то следует поместить ее параллельно оси измерительного устройства. Для внутреннего замера губки штангенциркуля следует расположить внутри детали перпендикулярно.

Измерение глубины проводится аналогично.

  1. Сделать правильный угол для торца штанги в исходной плоскости.
  2. Выдвинуть рамку, прижимая ее к детали.
  3. Закрутить фиксирующий винт.
  4. Записать данные.

Для домашнего использования штангенциркуля достаточно применения класса точности 0,1 мм. Правильное и бережное использование инструмента обеспечит длительную и корректную работу прибора. Если подобной точности будет недостаточно, то электронные устройства станут отличной альтернативой, их класс составляет 0,01 мм.

Штангенциркуль — высокоточное изделие для измерений, поэтому оно должно оберегаться от грязи, воды и других факторов, которые могут приводить инструмент в нерабочее состояние. До начала любого использования производители рекомендуют пользоваться мягкой, слегка влажной салфеткой и протирать инвентарь. После этого вытирать прибор насухо, время от времени смазывать подвижные части маслом для часов. Зная особенности конструкции и работы, можно выбрать подходящий штангенциркуль, опираясь на информацию о лучших производителях.

Какой штангенциркуль лучше купить

При выборе данного устройства важно определить сферу применения измерителя. Для домашнего использования нет смысла приобретать слишком громоздкие или дорогие модели

Они понадобятся профессионалам. Большие устройства нужны на заводах и производствах. Измеритель должен быть сделан из стали. Тогда он будет служить долгие годы. Хорошо, когда в комплекте идёт прочный футляр. В противном случае придётся искать что-то, в чём его транспортировать. Если говорить о самых лучших моделях, то это следующие:

Если измеритель планируется использовать для каких-то официальных замеров, то лучше, чтобы он был занесён в Госреестр. Так не будет возникать каких-либо сложностей при проведении необходимых поверок. Такая процедура нужна для частных сертифицированных мастеров, на коммерческих производствах, на крупных предприятиях государственного сектора.

Модификация электронного штангенциркуля

Как вы увидите из этой статьи, модификация электронного цифрового штангенциркуля очень простая процедура, но она должна быть выполнена аккуратно, чтобы не повредить инструмент. Конструкцией электронного штангенциркуля предусмотрены 4 специальных контакта. Эти контакты, например, можно использовать для подключения внешнего источника питания, контроля функций и т. д.

Назначение контактов следующее(слева на право): отрицательная клемма, данные, часы и положительная клемма.

Для активации скрытых опций электронного цифрового штангенциркуля необходимо соединить контакты 2 и 4 вместе.

Возможно разные электронные штангенциркули имеют некоторые различия, но в целом их модификация проводится аналогично.

Первый шаг в доработке – поиск винтов, скрепляющих корпус. На нашем штангенциркуле они расположены под пластиковой наклейкой. Их расположение видно на фотографии.

После открытия пластикового корпуса, содержащего печатную плату, дисплей и несколько металлических элементов, необходимо открутить несколько винтов для извлечения печатной платы.

Следует соблюдать особую осторожность при обращении с печатной платой и дисплеем. Дисплей подключен к печатной плате, посредством токопроводящей резиновой прокладки

Постарайтесь не отсоединить дисплей от платы, поскольку в этом случае при сборке будет довольно трудно выровнять соединения. А при неправильном расположении возможно самопроизвольное отключение дисплея и появление на нем странных символов

Дисплей подключен к печатной плате, посредством токопроводящей резиновой прокладки. Постарайтесь не отсоединить дисплей от платы, поскольку в этом случае при сборке будет довольно трудно выровнять соединения. А при неправильном расположении возможно самопроизвольное отключение дисплея и появление на нем странных символов.

После извлечения печатной платы электронного штангенциркуля, мы получаем доступ к нужным контактам.

Теперь можно припаять 2 тонких провода (чем тоньше, тем лучше). Один припаять к контакту номер 2, а другой к контакту номер 4.

Для замыкания этих клемм лучше всего использовать микрокнопку, например от старой компьютерной мыши. Выводы кнопки нужно согнуть под углом 90 º (как на картинке), чтобы она плотно вошла в слот и, следовательно, прочно удерживалась на месте.

После припаивания проводов, сборка электронного цифрового штангенциркуля осуществляется в обратном порядке. После сборки из гнезда должны торчать, припаянные провода.

После этого припаиваем кнопку и помещаем ее в слот.

Так как ножки кнопки были предварительно согнуты, они подпружинивают кнопку и она прочно удерживается на месте. Вот как это выглядит.

При нажатии новой кнопки, мы получаем доступ к некоторым режимам, которые ранее были не доступны.

При первом нажатии кнопки, электронный штангенциркуль переходит в режим быстрого чтения (FT), при нажатии кнопки «ZERO», мы можем заморозить измеренное значение (Н).

При повторном нажатии кнопки, электронный штангенциркуль войдет в режим минимального значения (MIN). В этом режиме на дисплее отображается самое минимальное измеряемое значение.

Если снова нажать кнопку «ZERO», снова перейдем в режим фиксации измеренного значения (H).

При нажатии кнопки еще раз, электронный штангенциркуль перейдет в режим максимального значения (MAX). В этом режиме на дисплее отображается самое максимальное измеряемое значение.

Если снова нажать кнопку «ZERO», снова перейдем в режим фиксации измеренного значения (H).

Конструкция цифрового штангенциркуля (150 мм)

В целом, конструкция этого инструмента почти тождественна с классическим аналогом:

  • губки для наружных измерений,
  • губки для внутренних измерений,
  • глубиномер,
  • подвижная рамка,
  • винт зажима рамки,
  • штанга,
  • шкала штанги,
  • дисплей.

Такой прибор, как правило, может иметь клавишу включения/выключения, обнуления текущих показаний (функция будет полезна при калибровке), а также кнопочку для смены единиц измерения: миллиметры или дюймы с отображением до трех знаков после запятой. Цифровой штангенциркуль (150 мм) делается из нержавейки, корпус – из специальной пластмассы. Работает от батареек, которые, как правило, продаются в комплекте с прибором. Определяемые размеры высвечиваются на электронном интерфейсе. Можно обнулять показания в любой точке, замерять величину отклонений от заданного размера.

Чтобы увидеть результаты измерений, не нужно сильно вглядываться и напрягать глаза – четкий и контрастный дисплей отображает большие цифры, что, несомненно, очень удобно при плохом освещении или проблемах со зрением, с которыми сталкивается большинство специалистов с многолетним стажем. Линейка на приборе имеет дополнительную разметку в дюймах и миллиметрах, поэтому прибор можно использовать, не включая, как обычный штангенциркуль.

Недостатки электронных штангенциркулей, в основном, касаются недорогих бюджетных моделей китайских производителей. Были отмечены слабая износостойкость, хрупкость и низкое качество материала. Иногда случаются «скачки» цифр на экране и путаница в показаниях сотых долей миллиметров прибора, поэтому использование такого инструмента требует некоторой сноровки. Всех этих недостатков практически лишены качественные дорогие штангенциркули, например, немецкого производства из высококачественной стали.

Поэтому те, кому по душе и по карману самое высокое качество, смогут оценить все преимущества цифровых устройств, и после некоторого времени использования, возможно, они уже не захотят возвращаться к старым нониусным моделям. Подводя итоги, хочется заметить, что, как бы там ни было, микрометр своих позиций не сдает, и цифровой штангенциркуль ни в коем случае нельзя считать его абсолютной заменой, но вот конкуренцию в измерениях он составить вполне может и имеет все шансы на то, чтобы стать полноценным и незаменимым устройством в арсенале профессионала.

1 Norgau 040051020

Определенно, лучший штангенциркуль для тех, кто разбирается в качественном инструменте. Стоит дорого, но свои деньги полностью оправдывает. Модель считается одной из лучших на рынке, совмещает в себе высокую точность измерений (точнее только индикаторы и микрометры), отличную надежность и оснащенность дополнительными функциями. Модель имеет погрешность всего ±20 мкм, что делает ее одной из самых точных на рынке в целом и в нашем рейтинг лучших в частности. Может измерять детали до 200 мм.

Корпус дисплея защищен от пыли и влаги по стандарту IP67. То есть штангенциркуль можно даже «купать»: он выдержит кратковременное погружение на глубину до метра. Остальное сделано из закаленной нержавейки и идеально отшлифовано. В электронной начинке модели хранится достаточно разных функций для работы с измерениями. Штангенциркуль умеет переключать методы измерения с абсолютного на относительный и наоборот, сохранять последнее измерение, переключаться на дюймы или сантиметры. Кроме того, он показывает, когда батарейка начинает разряжаться.

Внимание! Представленная выше информация не является руководством к покупке. За любой консультацией следует обращаться к специалистам!

Какой штангенциркуль лучше купить

Выбирая штангенциркуль, первое, что нужно учитывать – сфера использования инструмента. Для использования в домашних условиях подойдут и обычные модели. Однако, для профессиональной работы лучше выбирать штангенциркули подороже

При этом, не менее важно обратить внимание и на материал, из которого изготовлен инструмент. Так например, стальной штангенциркуль сможет прослужить многие годы, не испортившись под воздействием внешних факторов. Решив купить этот инструмент, обратите внимание на следующие модели:

Решив купить этот инструмент, обратите внимание на следующие модели:

  1. Norgau 040040030. Цена этой модели достаточно высока. Однако, назвать ее неоправданной крайне сложно, так как качество инструмента превосходит все ожидания.
  2. Griff D162141. Эту модель штангенциркуля можно назвать более простой. Главные ее особенности – надежность, оптимальный размер и приемлемая стоимость.
  3. Зубр 34463-150. Этот штангенциркуль подойдет для использования в домашних условиях и выполнения слесарных работ.

При необходимости произвести официальные замеры, приобретайте те модели, которые занесены в государственный реестр. Это позволит обойтись без дополнительных проверок и других сложностей.

Топ-5 лучших электронных штангенциркулей

К выбору цифровых устройств нужно подходить с особой тщательностью. Стоят они недешево по сравнению с механическими аналогами. Для домашнего пользования не всегда разумно переплачивать за брендовую продукцию. Можно присмотреться, что предлагают китайцы.

XINGWEIANG XWQ-K150

Открывает рейтинг цифровых штангенциркулей бюджетная модель для домашнего пользования. Стоимость около 250 рублей объясняется использованием материалом изготовления пластика. Электронный дисплей размером 40х15 мм отчетливо отображает цифры. Точность измерений достигает 0,1 мм.

По отзывам от частого пользования пластик модели расшатывается, появляется люфт

TONGFENGLH FEN056

Еще одна лучшая бюджетная модель обойдется в 190 рублей. Выполнена она из пластика. Класс точности 0,2 мм. Ход механизма плавный. На цифровом дисплее имеется кнопка обнуления данных, а также переключение единиц измерения.

В комплекте с устройством не предусмотрены чехол и батарейки

HILDA VERNIER CALIPERS

Лучший бюджетный цифровой прибор обладает автоматическим обнулением показателей. Рабочий диапазон 0-150 мм. Точность замера составляет 0,2 мм. Корпус выполнен из пластика, но качественного. Имеется блокировка винта и автоматическое включение.

Средняя стоимость цифрового прибора 270 рублей

QSTEXPRESS QST-008

Один из лучших инструментов для домашнего пользования стоит около 250 рублей. Рабочий диапазон 0-150 мм. Цифровой дисплей включается автоматически при движении губки. Штангенциркуль обладает классом точности 0,1 мм, имеет погрешность не более 0,2 мм.

Штангенциркуль изготовлен из пластика, продается без чехла

JIGONG JIGO-150

Лучшая цифровая модель от китайских производителей выполнена из нержавейки. Минусом считается отсутствие инструкции на русском языке. Работает от батарейки AG13, которая поставляется в запасе. Электронный инструмент обладает классом точности 0,01 мм. Погрешность не превышает 0,01 мм.

Средняя стоимость JIGONG JIGO-150 800 рублей, что зависит от заказа с чехлом или без него

Лучшие дорогие электронные модели

Когда требуются точные замеры, предпочтение отдают дорогому инструменту. Здесь уже пластик не применяют. Корпус выполнен из нержавейки, титана или алюминиевого сплава.

Yato

Проводить обзор электронного штангенциркуля нужно с того, что он является рекордсменом продаж. Цифровой прибор способен похвастаться точностью замера до 25 микрон. Скорость замера 1,5 миллисекунды.

Польский производитель дает гарантию на модель 6 месяцев

Fit Digital Caliper

Лучшее электронное устройство востребовано для замера мелких деталей, хотя, имеет рабочий ход 150 мм. Высокая точность составляет 10 мкм. Скорость замера высокая, составляет 1,5 миллисекунды.

Электронное устройство канадского бренда продается в пластиковом кейсе

IP67 Filetta серии 907

Многофункциональный и дорогой прибор со степенью защиты IP67 позволяет производить замеры под водой. Однако длительность погружения не должна превышать 20 минут.

Даже при условии выполнения замера под водой цифровой прибор показывает высокую точность

Лучшие модели дешевой ценовой категории

В эту группу вошли модели, которые одинаково хороши для применения дома и на производстве. Однако они выполнены из бюджетного материала, что существенно отражается на коротком сроке эксплуатации.

Vastar Vernier Caliper

Модель выполнена из пластика. Отличается инструмент невысокой точностью. Подходит для выполнения грубых замеров. Погрешность достигает 0,2 мм. Поставляется без чехла и батарейки

На суппорте модели нет стопорного винта

Protomer PTHT453

Материал изготовления корпуса – углеродистое волокно. Точность невысокая, до 0,1 мм. Считывание показаний облегчают крупные черные цифры на белом фоне. На суппорте нет стопорного винта.

Продается без футляра и батарейки

Xingweiqiang XWN-G150

Инструмент считается умеренной точности. Применяется мастерами в сфере деревообработки. Линейка сделана из нержавейки, а все остальное пластиковое. На суппорте расположен направляющий ролик, имеется стопорный винт.

Несмотря на бюджетную стоимость, электронный прибор продается в кейсе

Принцип работы

Принцип работы любого штангенциркуля основан на совпадении нужных меток шкалы на стационарной и выдвижной частях. Но у цифрового устройства есть свои особенности. Здесь используют емкостную матрицу с кодировщиком. Проще говоря, в схеме работает пара простых конденсаторов, включённых один через другой, а верхняя пластина каждого из них – общий вывод. Чтобы создать емкостное сочетание, применяется несколько обкладок конденсаторов.

Такая система обладает чувствительной реакцией на движение датчика. Вращающейся частью в данной системе является ползунок. Неподвижная часть помещена в стальную линейку. Цифровой блок с ползунком закреплен на перемещающейся части штангенциркуля. При раздвигании губок штангенциркуля не просто сдвигается подвижная часть, а вращается ползунок, оттаскивающий её в нужную сторону.

В микросхеме долговременной памяти, или ПЗУ, «сидит» микропрограмма, загружающаяся в процессор при каждом включении цифрового модуля и организующая его работу. Она интерпретирует данные, принятые с датчика штангенциркуля через АЦП, в показания, и выводит их на дисплей.

Конструктивные особенности

Устройство штангенциркуля представлено тремя видами отдельных измерительных устройств, которые имеют общий класс точности и единые пределы измерения.

Их результаты отображаются на общей шкале штанги и нониуса.

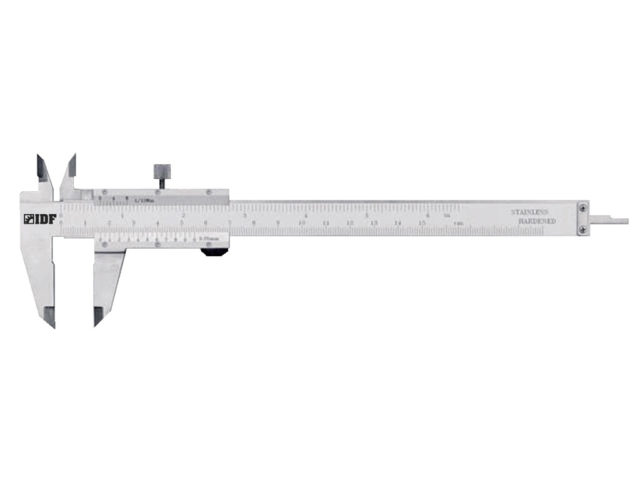

Составные части штангенциркуля

Конструктивно механизм состоит из:

  • базового элемента — штанги;
  • подвижной части — рамки с дополнительными устройствами.

Штанга

Все детали размещаются на ней. Она выполнена плоской металлической рейкой с неподвижными губками и шкалой миллиметровых делений.

Рамка

Составная конструкция с внутренними пазами — подвижная рамка перемещается по штанге. Она имеет собственные губки, шкалу нониуса и стопорный механизм.

Узел фиксации состоит из винта регулировки усилия с подпружиненной пластиной, создающей равномерное прижатие при передвижениях рамки по всей длине штанги.

Рабочие кромки губок рамок и штанги имеют угловую заточку. Для выполнения внешних замеров она создана с ограничительными упорами, а внутренних — по всей длине рабочей кромки.

Измерительные шкалы

Отсчет длины измеряемой детали в мм снимают по шкале штанги, а последующее уточнение их долей выполняют по нониусу. Его класс точности в мм бывает:

  • 0,02;
  • 0,05;
  • 0,1.

Шкала нониуса может наноситься непосредственно на корпусе подвижной рамки, как показано на нижнем фото, или крепиться винтами для выполнения точной калибровки инструмента — верхний снимок.

Как работают шкалы нониуса и штанги

Разберем на примере штангенциркуля с классом точности 0,1.

Цена одного деления штанги, расположенная сверху, составляет ровно 1,0 мм, а у нониуса — 1,9. Поэтому десять нижних его делений занимают 19 мм.

При всех замерах в качестве указателя размера измеряемой детали используется положение нуля шкалы нониуса, установленное напротив верхних делений. На представленном рисунке он расположен в начале отсчета штанги и указывает на 0 мм длины.

Во время измерения подвижная рамка перемещается по штанге, удаляясь от начала шкалы, и фиксируется в определённом положении, например, как показано на рисунке ниже.

Ноль шкалы нониуса прошел два миллиметра по штанге. Он указывает на целую часть измеряемого числа — 2,0 мм. Из всех остальных девяти меток подвижной рамки ближе всех подошла к верхним калиброванным делениям четвертая. Она и показывает величину дробной части — 0,4 мм.

Остается только их сложить: 2,0+0,4=2,4 мм. Получили результат измерения штангенциркуля в своем классе точности.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
