Примеры измерений штангенциркулем

ГОСТ Р 50793-95 Болты с шестигранной головкой с резьбой до головки классов точности А и В. Технические условия

09 Ноября 2021, 11:20 4069

Инструкция, в большей степени, касается определения размеров метрических болтов, винтов и шпилек (далее просто болт). Основополагающие габаритные характеристики болта — диаметр, шаг резьбы и длина.

Диаметр болта

Точный диаметр болта, как и любого другого предмета, измеряют штангенциркулем или микрометром. Однако, бывают ситуации, когда специальных измерительных приборов нет под рукой. В таком случае, измерить наружный диаметр болта можно с помощью мерной ленты.

Оборачиваем меркой стержень болта в один оборот и отмечаем на шкале место соединения. Так мы выяснили длину окружности болта. Уменьшаем полученный результат на 1-2 мм, чтобы исключить влияние толщины мерки на расчеты.

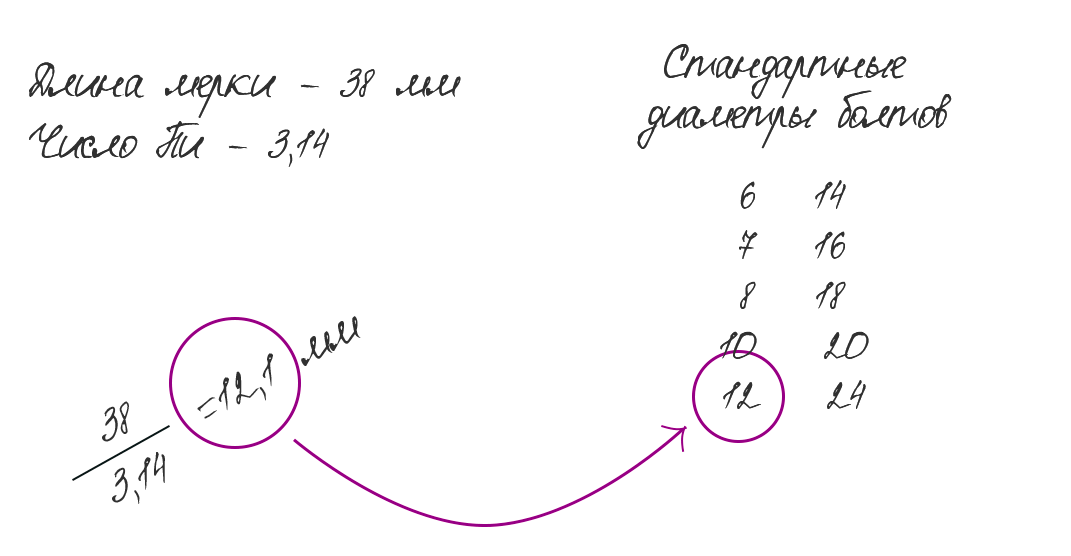

Зная длину окружности, с помощью простой геометрической формулы с легкостью рассчитываем диаметр. Для этого длину окружности делим на число Пи, равное 3.14. Поскольку у большинства автомобильных болтов стандартные диаметры, то, даже с учетом погрешностей в измерениях, результат будет близок к стандартным размерам. Стандартные диаметры болтов применяемых в автомобилях: 5, 6, 7, 8, 10, 12, 14, 16 и т.д.

Справедливо заметить, что такой способ не подходит для замеров, где требуется особая точность. Например, забивную часть колесной шпильки, где важна каждая десятая миллиметра, измеряют только штангенциркулем или микрометром.

Шаг резьбы болта

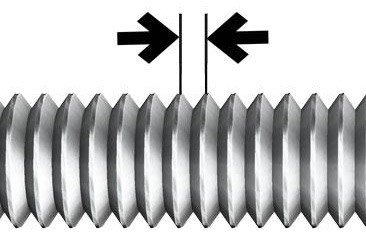

Другой важный параметр болта — шаг резьбы. Шаг резьбы — расстояние между двумя соседними витками. Шаг резьбы измеряется шагомером. Однако, как и в случае со штангенциркулем, шагомера может не быть. Тогда рассчитайте расстояние между витками с помощью линейки

Для этого отсчитайте 15-20 витков резьбы (чем больше витков, тем точнее результат) и измерьте линейкой расстояние между крайними витками. Путем деления длины посчитанных витков на количество витков получаем расстояние между витками, т.е шаг резьбы.

Шаг резьбы автомобильного болта, величина стандартизированная и находится в тесной связке с диаметром. Зная диаметр болта и рассчитанную величину шага резьбы легко определяем точный шаг резьбы с помощью следующей таблицы.

Диаметр, ммШаг резьбы, ммТип резьбыПодсказки по маркам авто
М6М71.00стандарт
М81.25стандарт
1.00мелкая
М101.50стандартVW, Audi, Skoda, Seat, Mercedes, BMW, Opel
1.25мелкаяLada, Fiat, Alfa Romeo, Peugeot, Citroen, Renault, Toyota, Honda, Nissan, Mazda и др. японские марки1.00мелкая
М121.75стандартFord, Renault, Peugeot, Citroen
1.50мелкаяVW, Audi, Skoda, Seat, Mercedes, BMW, Opel1.25мелкаяLada, Fiat. Alfa Romeo, Peugeot, Citroen, Renault, Toyota, Honda, Nissan, Mazda и др. японские марки
М14М162.00стандартFord, Chrisler
1.50мелкаяБольшинство автомобильных марок
М18М20М242.50стандарт
1.50мелкая

Длина болта

При обозначении длины болта подразумевается длина его стержня. Таким образом, высота головки не учитывается. Измерьте длину стержня — получите длину болта. Если вы ищете болт М12х40х1.5, это значит, вам нужен болт с диаметром резьбы 12 мм, шагом резьбы 1.5 и длиной стержня 40 мм. При этом общая габаритная длина изделия с учетом высоты головки болта, составляет условные 50 мм.

Часто, автомобильные болты встречаются с заостренным кончиком — направляющей болта. Направляющая болта обеспечивает удобное и беспрепятственное проникновение в технологические отверстия деталей. Часто такие болты используются для крепления амортизаторов, рычагов, подрамников. Так вот, длиной болта считается длина с учетом этой направляющей.

Итак, у вас есть болт или гайка с неизвестными параметрами резьбы, а под рукой кроме линейки нет никакого измерительного инструмента. Сразу предупредим, что с помощью линейки можно получить только грубый результат, поэтому если вы собираетесь регулярно проводить подобные измерения, лучше приобрести резьбомер или штангенциркуль.

Как пользоваться штангенциркулем

Для работы что с механическим, что с цифровым устройством необходимо знать общие принципы его эксплуатации.

С помощью штангенциркуля можно выполнять такие измерения.

  • Внешний размер детали – длину, ширину, толщину, диаметр.
  • Внутренний размер отверстия или полости – диаметр, ширину, длину.
  • Глубину отверстия или полости.

Также с помощью инструмента можно определить внешний (для наружной) или внутренний (для внутренней) диаметр резьбы. При этом для выяснения номинального диаметра, по которому и маркируется изделие, придется воспользоваться таблицами.

Мерить штангенциркулем любые размеры следует в такой последовательности:

максимально свести (для внешних замеров) или развести (для внутренних замеров) измерительные губки прибора. Для замера глубины выдвинуть глубиномер так, чтобы его конец упирался в дно отверстия, а край штанги – в край отверстия

Важно при этом сохранить соосность отверстия и прибора;
при необходимости зафиксировать ползунок зажимным винтом или просто аккуратно снять/извлечь прибор;
снять показания. Для цифрового прибора достаточно увидеть показания на дисплее, для механического – отметить положение бегунка на разметочной шкале и положение рисок разметки на нониусе.

Вначале отмечается целое число (миллиметры) по основной шкале.

Далее уточняется дробное число, то есть десятые и/или сотые доли миллиметра.

Для этого необходимо определить, какая по счету риска на разметке нониуса точно совпадает с любой из рисок основной шкалы.

Примеры использования штангенциркуля (для сравнения измерение штангенциркулем цифрового типа тех же размеров).

На втором фото хорошо видно совпадение девятой риски шкалы нониуса с делением шкалы штанги. Следовательно, размер составляет 14,9 мм (производитель указывает 15 мм).

При измерении гладкой части стержня болта механический штангенциркуль дает размер 5,4 мм.

Цифровой при таком же измерении дал диаметр 5,3 мм.

При замере длины болта разница также на десятую долю миллиметра – 57,7 мм для механического и 57,61 мм для электронного измерителей.

При замере глубины полости окончание штанги установлено так, чтобы края упирались в край детали, а глубиномер – в дно полости. При этом штангенциркуль установлен максимально ровно, по нормали к дну полости.

Полное совпадение на восьмой риске нониуса, следовательно, глубина составляет 34,8 мм.

При измерении резьбы показания обоих приборов совпали – 5,8 мм

Обратите внимание: чтобы губки измерителя не попали между витками резьбы, необходимо располагать прибор немного под углом, около 35…50 градусов к оси резьбового изделия

Другие ограничения

Срок годности шин

Согласно отечественным стандартам, срок использования шин составляет 5 лет со дня их изготовления, эти нормы регламентированы ГОСТ 4754–97 и 5513–97. Большинство автолюбителей знают, сколько лет их шинам. Первые пришли вместе с машиной, а потом о замене обычно не забывают- покупка довольно серьезная.

А еще на шине обычно есть дата изготовления. У разных производителей она маркируется по-разному. Как та или иная фирма маркирует шину, можно посмотреть на сайте производителя.

В России за использование старых шин ответственность не предусмотрена, но если при расследовании обстоятельств аварии станет ясно, что виной разрушения шины стала ее «старость», то решение может быть принято не в пользу владельца автомобиля с такими шинами. Причем все равно, ездите ли вы или машина в основном стоит и лишь иногда выезжает. Дело в том, что на шины воздействует кислород и солнечные лучи, постепенно разрушающие резину и каркас шины. Конечно, не стоит нести старые, но совсем мало изношенные шины в утиль. Просто помните, что прежних показателей ни у летних, ни у зимних возрастных покрышек не будет.

Дефекты шин

Конечно, мало кто станет заменять шину после обычного прокола гвоздем, но если повреждения серьезнее, то путь шине один — в утиль. К замене шины обычно приводят значительные повреждения боковины, крупные пробоины протектора, искривление каркаса шины или нарушения целостности бортовых колец. Неравномерный износ протектора с отдельными проплешинами и невозможность отбалансировать шину на исправном колесном диске также заставят заменить ее.

Как определить шаг резьбы. Метрическая и дюймовая резьба. Статьи компании «Крепсила»

Существуют различные типы резьбы: от художественной до машиностроительной. Последняя представляет собой винтовую нарезку, нанесенную по спирали на стержень с круглым сечением или на поверхность отверстия. В современном строительстве, машиностроении и даже быту наиболее распространенными считаются две резьбовые системы — метрическую и дюймовую.

На самом деле в международной системе существует огромное количество различных стандартов. Но в русскоязычных странах принято использовать стандарт метрической резьбы ISO DIN 13:1988 с углом наклона вершины профиля. Отечественные стандарты, определяющие данный тип резьбы, — ГОСТ 24705-2004 и ДСТУ ГОСТ 16093:2019.

Метрическая резьба

Главное отличие резьбы данного типа от подобных ей в том, что только в метрической резьбе угол профиля равняется 60° (существует еще резьба с углом 55° и 47°).

Метрическая резьба используется повсеместно, в том числе в метрическом крепеже. Из-за ее широчайшего применения потребовалось создать внушительное количество разновидностей, чтобы приспособить данную универсальную резьбу под различные ситуации.

Виды метрической резьбы

  1. Левая, правая.
  2. Однозаходная, двухзаходная, трехзаходная.
  3. Трапециодальная (классическая и упорная), прямоугольная, треугольная, круглая, цилиндрическая (трубная, коническая).
  4. Ленточная, модульная, питчевая и пр.

Левая и правая метрическая резьба

Виды метрической резьбы

Дюймовая резьба

Дюймовая резьба имеет угол профиля 55°. Главной единицей измерения дюймовой (имперской) системы, как не трудно догадаться, является дюйм. На письме он обозначается верхней кавычкой, стоящей без пробела сразу после числа: 2″.

Самыми известными стандартами дюймовой резьбы называют UNC и UNF.

Как определить шаг резьбы

Определить шаг резьбы нужно при выборе резьбонадрезного инструмента или сверла для пробуривания отверстия под элемент в какой-либо поверхности. Также необходимо тщательно подбирать друг к другу сопрягаемые элементы при организации болтового, винтового, шпилечного или иного разборного резьбового узла. Определить шаг резьбы можно различными способами.

Определение шага резьбы с помощью резьбомера (шаблона)

Такое название носит специальный инструмент, состоящий из специальных пластин (гребенок), на одной из сторон которой располагаются выступы, помогающие определить шаг резьбы. Пластины закреплены на одной или двух осях, объединенных в общем корпусе. Существуют отдельные шаблоны для метрической и дюймовой резьбы. Легко отличить их друг от друга помогает маркировка: на первых стоит знак 60°, на вторых — 55°.

Достоинство такого метода в том, что он является самым точным (при умелом обращении с инструментом). При производстве шаблонов используются специальные стали, не поддающиеся сжатию и расширению под влиянием различных температур. Это позволяет использовать резьбомеры практически в любых погодных условиях.

Определение шага резьбы с помощью линейки

Этот способ не может дать стопроцентного результата, но он прекрасно подходит для тех случаев, когда нет иного варианта решения поставленной задачи. Чтобы узнать число витков с помощью линейки, следует определить общую длину резьбового участка и посчитать количество витков на этом расстоянии. Далее требуется просто разделить длину на число подсчитанных нитей — ответ и будет полученным значением шага резьбы.

Этот способ может иметь иную модификацию. Если у вас есть кусок бумаги, то следует приложить его к резьбовому участку и сильно прижать. На получившемся отпечатке делают замер (с помощью линейки или иного измерительного инструмента) сразу нескольких участков: двух, трех или больше, — а после разделить длину выбранного участка на количество витков в ней. Процесс аналогичен описанному в предыдущем абзаце.

Определение шага резьбы с помощью штангенциркуля

Для этого следует произвести измерения так, как показано на рисунке. Полученное значение соотнести с тем, которое приводится в таблице, и узнать правильное значение шага для метрической или дюймовой системы соответственно.

Таблица соответствия диаметром и шагов метрической резьбы

Наружный диаметр, ммВнутренний диаметр, ммШаг резьбы, витков на дюймШаг резьбыBSPМетрикаДюйм UNFДюйм NPT
9,3-9,78,5-8,9281/8″
9,3-9,78,5-8,9271/8″
9,7-9,98,2-8,61,5M10x1,5
10,9-11,19,7-10,0207/16″-20
11,6-11,910,2-10,61,5M12x1,5
12,4-12,711,3-11,6

Замеры размеров рисунка на протекторах

Как измерить протектор шин, если необходимо оценить степень износа? Поможет глубиномер, которым выполняются измерения по всей образующей протектора шины. Следует учесть, что износ практически всегда неравномерен, и количество замеров должно быть не менее 3…5, причём на равномерно принятых для оценки участках протектора шины. Перед измерениями покрышку следует тщательно очистить от грязи, пыли и фрагментов мелких камней, застрявших внутри.

Иногда требуется решить задачу – как измерить протектор шин штангенциркулем, чтобы определить степень равномерности износа. Этим устанавливается износ шин протектора не только по глубине, но и по радиусу перехода от окружности выступов к окружности впадин. Поступают так. Измеряют глубину рисунка на новом протекторе шины, а затем — линейный размер визуально изменённой зоны на эксплуатировавшейся детали. Разница определит степень износа и поможет принять верное решение о замене колеса.

Все измерения производят глубиномером, который должен быть установлен строго перпендикулярно образующей протектора шины.

Измерение износ протектора колумбиком

Метрическая резьба

Главное отличие резьбы данного типа от подобных ей в том, что только в метрической резьбе угол профиля равняется 60° (существует еще резьба с углом 55° и 47°).

Метрическая резьба используется повсеместно, в том числе в метрическом крепеже. Из-за ее широчайшего применения потребовалось создать внушительное количество разновидностей, чтобы приспособить данную универсальную резьбу под различные ситуации.

Как измерять микрометром на практике

Получить размер изделий с точностью 0,01 мм можно выполнив измерения микрометром. Их много модификаций, но самый распространенный это гладкий микрометр типа МК-25, обеспечивающий диапазон измерений от 0 до 25 мм с точностью 0,01 мм. Микрометром удобно измерять диаметр сверла, толщину листового материала, диаметр провода.

Микрометр представляет собой скобу, с одной стороны которой находится опорная пятка, а с другой имеется стебель и высокоточная резьба, в которую закручивается микровинт. На стебле нанесена метрическая шкала, по которой выполняется отсчет миллиметров. На микровинте имеется вторая шкала с 50 делениями, по которой отсчитываются сотые доли мм. Сумма этих двух величин является измеренным размером.

Для того, чтобы выполнить измерение микрометром, деталь размещают между пяткой и торцом микрометрического винта и вращают по часовой стрелке за ручку трещотки (находится на торце барабана микрометрического винта) до тех пор, пока трещотка не издаст три щелчка.

На стебле нанесено две шкалы с шагом 1 мм – основная оцифрованная через каждых 5 мм и дополнительная, сдвинутая относительно основной на 0,5 мм. Наличие двух шкал позволяет повысить точность измерений.

Отсчет показаний выполняется следующим образом. Сначала считывают, сколько целых, незакрытых барабаном, миллиметров получилось по оцифрованной, нижней шкале на стебле. Далее проверяют по верхней шкале наличие риски, расположенной правее от риски нижней шкалы. Если риски не видно, то переходят к снятию показаний со шкалы на барабане. Если риска просматривается, значит, к целому числу полученных миллиметров добавляется еще 0,5 мм. Показания на барабане отсчитывают относительно прямой линии, нанесенной вдоль стебля между шкалами.

Например, размер измеренной детали составляет: 13 мм по нижней шкале, на верхней шкале открытой метки, правее открытой на нижней шкале нет, значить 0,5 мм добавлять не нужно, плюс 0,23 мм по шкале барабана, в результате сложения получаем: 13 мм+0 мм+0,23 мм=13,23 мм.

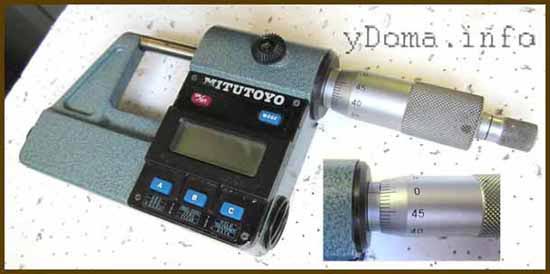

Микрометр с цифровым отсчетом результатов измерений применять удобнее и позволяет измерять с точностью до 0,001 мм.

Если, например, села батарейка, то цифровым микрометром можно выполнять измерения точно так же, как и гладким МК-25, так как имеется и система отсчета по делениям с точностью 0,01 мм. Цена микрометров с цифровым отсчетом результатов измерений высока и для домашнего мастера неподъемна.

Дефекты резьбовых соединений

При контроле резьбовых поверхностей могут быть выявлены следующие дефекты резьбовых соединений:

  1. Рваная нарезка. Этот дефект возникает при отличии диаметров отверстия и стержня от номинального диаметра. Также причиной может послужить недостаточная острота режущего инструмента. Для предупреждения проблемы необходимо тщательно проконтролировать значения всех диаметров и заменить затуплённый инструмент на подточенный.
  2. Тупая нарезка. Этот дефект проявляется, если номинальный диаметр меньше диаметра отверстия, но больше диаметра стержня. В итоге при нарезании профиль становится неполным. Чтобы избежать подобный дефект, нужно перед нарезанием провести точные измерения диаметров.
  3. Конусность резьбы. Причиной появления этого дефекта выступает неправильный размер режущего предмета, зубья которого срезают лишний металл. Единственным способом решения этой проблемы является соотнесение установленных размеров детали и режущего прибора.
  4. Тугая нарезка. При несоблюдении размерности детали и шероховатости резьбы инструмента процесс нарезания проводится с трудом. Этот дефект предупреждается при помощи корректного измерения параметров заготовки и определения правильных размеров режущего инструментов.

Для контроля дефектов резьбы используются калибры. Они подразделяются на следующие разновидности:

  1. Калибр расположения. Этот вид калибров создаётся по среднедопускаемым размерам контролируемой детали. Проверка происходит посредством вхождения калибра расположения в заготовку. Если нарезание выполнено надлежащим образом, то вход должен совершиться с большей или меньшей плотностью плавно и гладко.
  2. Калибры с пределами. Этот тип калибров изготавливается в соответствии с предельными размерами исходной заготовки. Он разделён на 2 стороны. Одна из них соответствует максимальному размеру детали, другая – минимальному. Одна сторона должна не проходить в измеряемое отверстие, чтобы мастер смог определить подлинные размеры детали.
  3. Контрольные калибры. Этот вид калибров предназначен для проверки параметров отверстий непосредственно во время рабочего процесса.
  4. Приемные калибры. Эти калибры являются специализированными инструментами, являющихся первостепенными рабочими приспособлениями для сотрудников отделения технического контроля (ОТК), которые осуществляют свою деятельность на проверочных пунктах.

ТЕХНОЛОГИЯ

§ 17. Измерение размеров деталей с помощью штангенциркуля

При изготовлении деталей из тонколистового металла и проволоки можно воспользоваться простейшими контрольно-измерительными инструментами: линейкой, слесарным угольником и др. Для измерения и контроля деталей с большей точностью применяют штангенциркули. Они предназначены для измерения наружных и внутренних размеров деталей и глубины отверстий, пазов, канавок. Штангенциркули бывают разных типов и отличаются пределами и точностью измерения.

На рисунке 63 показан штангенциркуль ШЦ-1 с пределами измерения от 0 до 125 мм и точностью — 0,1 мм. Он состоит из штанги 1, имеющей шкалу 6 с миллиметровыми делениями. По штанге перемещается подвижная рамка 4, которая может быть закреплена в нужном положении зажимным винтом 3. К рамке прикреплён глубиномер 5.

Рис. 63. Штангенциркуль ШЦ-1: 1 — штанга; 2 — губки для внутренних измерений: 3 — зажимный винт для фиксации рамки; 4 — подвижная рамка; 5 — глубиномер; 6 — шкала штанги; 7 — нониус; 8 — губки для наружных измерений; 9 — измеряемые детали

Нижние губки 8 служат для измерения наружных размеров, верхние 2 — для измерения внутренних размеров. Глубиномером измеряют глубину пазов и отверстий.

Каким же образом удаётся измерять десятые доли миллиметра, если шкала штангенциркуля имеет миллиметровые деления? Для этой цели служит вспомогательная шкала, называемая нониусом 7. Длина нониуса 19 мм. Нониус поделён на 10 равных частей, следовательно, цена каждого деления равна 1,9 мм.

При сомкнутых губках нулевые штрихи шкалы штанги и нониуса совпадают (рис. 64), а десятый штрих нониуса совмещается с девятнадцатым штрихом миллиметровой шкалы.

Рис. 64. Шкала штанги и нониус

Обратите внимание на то, что первый штрих нониуса не доходит до второго штриха шкалы штанги ровно на 0,1 мм (2 – 1,9 = 0,1). Это и позволяет производить замеры с точностью до 0,1 мм

При измерении штангенциркулем целое число миллиметров отсчитывают по миллиметровой шкале штанги до нулевого штриха нониуса. Десятые доли миллиметра — по шкале нониуса от нулевой отметки до того штриха нониуса, который совпадает с каким-либо штрихом миллиметровой шкалы (рис. 65).

Рис. 65. Примеры измерения штангенциркулем. Положение шкалы штанги и нониуса при измерении размерон: а — 0,4 мм; 6 — 6,9 мм; в — 34,3 мм

Помните! Штангенциркуль — это дорогостоящий измерительный инструмент, требующий бережного обращения.

Правила обращения со штангенциркулем

Перед началом работы протереть штангенциркуль чистой тканью, удалив смазку и пыль

Нельзя очищать инструмент шлифовальной шкуркой или ножом.

Нельзя класть инструмент на нагревательные приборы.

Измерять можно только чистые детали без задиров, заусенцев, царапин.

Губки штангенциркуля имеют острые концы, поэтому при измерении нужно соблюдать осторожность.

Не допускать перекоса губок штангенциркуля. Фиксировать их положение зажимным винтом.

При чтении показаний на измерительных шкалах держать штангенциркуль прямо перед глазами.

На предприятиях штангенциркуль является одним из основных измерительных инструментов. Им пользуются рабочие различных специальностей и контролёры станочных и слесарных работ. В настоящее время всё чаще применяют штангенциркули с цифровыми индикаторами (на батарейках), позволяющие измерять детали с точностью до 0,01 мм.

Знакомимся с профессиями

Контролёр отдела технического контроля (ОТК) — специалист, который на предприятии отвечает за качество выпускаемых деталей. Он следит за тем. чтобы изготовленные детали в точности соответствовали чертежам. Это очень ответственная работа, так как если в изделие попадёт бракованная деталь, не соответствующая чертежу, то изделие быстро выйдет из строя. Контролёры ОТК должны знать правила настройки и регулирования контрольно-измерительных инструментов и приборов, методы проверки качества поверхностей, правила приёмки деталей и т. д.

Лабораторно-практическая работа № 17

Измерение размеров деталей штангенциркулем

  1. Выполните в рабочей тетради эскиз выданного учителем ступенчатого валика (рис. 66).

  2. Измерьте каждый размер валика штангенциркулем и запишите результаты в миллиметрах в таблицу.
  1. Проставьте полученные размеры на эскизе, выполненном в рабочей тетради.

Рис. 66. Эскиз детали «ступенчатый валик» (к пп. 1-3)

Проверяем свои знания

  1. Из каких основных частей состоит штангенциркуль?

  2. Сколько измерительных шкал имеет штангенциркуль?

  3. Какие измерения можно выполнять с помощью штангенциркуля?

  4. Во сколько раз точность измерения штангенциркулем превышает точность измерения линейкой?

  5. Как по штангенциркулю производят отсчёт целых и десятых долей миллиметра?

Как проводить измерения, проверка исправности штангенциркуля

Перед проведением измерений следует проверить техническое состояние инструмента. На его рабочих зонах не должно быть следов ржавчины, вмятин или царапин. Не допускается перекос губок штангеля. Цифры должны хорошо читаться, а ход подвижных элементов должен быть плавный, без заеданий и рывков.

Как проводить измерения:

  1. При замере размера детали снаружи, губками штангенциркуля плотно без зазоров зажимают её. Инструмент должен располагаться параллельно плоскости измеряемого предмета.
  2. Для измерения диаметров круглых отверстий губки ставят в максимально удалённых точках. При этом рамка должна проходить через ось отверстия, перпендикулярно ей.
  3. Если используется глубиномер, то штангенциркуль устанавливается у края отверстия, инструмент располагают перпендикулярно плоскости детали и выдвигают линейку глубиномера до упора в дно.
  4. После этого считывают показания.

Как проводится проверка точности штангенциркуля

Приступая к работе со штангенциркулем следует произвести проверку правильности его показаний. Для этого сводят его губки вместе, при этом нуль основной шкалы и нониуса должны совместится. А последняя риска нониуса должна указать на отметку 39 мм основной шкалы (пример показан на фото, риски отмечены красным цветом)

Хочу обратить внимание, что в зависимости от конструкции и цены деления, длина шкалы нониуса может быть другой. В нашем примере она 39 мм, но бывают 19 мм с ценой деления 0,1 мм, соответственно и последняя риска нониуса укажет на число 19

Число делений шкалы нониуса определяется точностью штангенциркуля: 10 делений – при точности 0,1 мм, и 20 – при точности 0,05 мм.

В некоторых конструкциях нониусная шкала крепится к рамке с помощью винтов и имеет в этих местах овальные отверстия. Это сделано с целью поправки шкалы нониуса, если при проверке на правильность показаний результат был неудовлетворительный.

Подготовка цифрового штангенциркуля к работе

Цифровые штангенциркули имеют кнопку “zero”. Перед началом измерений губки прибора сводят вместе и нажимают эту кнопку. На экране высвечиваются нулевые показания – инструмент готов к работе. Аналогичные операции перед началом измерения проводятся и с циферблатными штангенциркулями, нуль регулируется вращающейся головкой, которая находится внизу циферблата.

Разметка

Обычный штангенциркуль с заостренными мерительными поверхностями справляется с базовыми разметочными операциями. Упирая одну губку в боковину детали, кончиком второй можно нанести черту на перпендикулярную ей поверхность. Линия получается равноудаленной от торца и копирует его форму. Чтобы начертить отверстие, нужно накернить его центр: углубление служит для фиксации одной из губок. Подобным образом можно использовать любой прием начертательной геометрии.

Твердосплавные напайки и резцы оставляют заметные царапины на деталях из сталей твердостью выше 60 HRC. Существуют также узкопрофильные штангенциркули, разработанные исключительно для разметки.
