Шлифовальные станки по металлу

Что такое гриндер

Гриндером называется ленточный станок, предназначенный для грубой обработки деревянных и металлических поверхностей.

Устройство станка состоит из нескольких роликов, которые служат не только для крепления абразивной ленты на подошве этого самого роликового крепления, но и выступают в роли видимого механизма. Всю эту схему приводит в действие электродвигатель. Функциональность агрегата может быть разной. Он может:

  • выводить кромки ножей;
  • затачивать режущий инструмент;
  • убирать слой ржавчины или краски;
  • выравнивать плоские поверхности.

Лучший гриндер (если говорить об универсальности) — модель на 4 ролика.

Для чего используется и как устроен станок

Самое главное предназначение шлифовального станка — наружная, внутренняя обработка деталей, шлифовка поверхностей цилиндрического, плоского типа под различными углами, задача оборудования — сделать поверхность обрабатываемой заготовки идеально ровной и гладкой. Обработка заготовок проводится в несколько этапов — снятие фасок, провесов, закругление, калибрование, последний штрих — полноценное выравнивание поверхности. В качестве режущего инструмента используется абразивный материал.

Конструкции станков для шлифования материалов могут быть разного вида. Некоторые напоминают фрезерные и токарные типы станков, в которых рабочим инструментом выступают фрезы и резцы.

Больше информации о токарных станках можно найти в статье: «Как выбрать токарный станок по дереву».

Круглошлифовальные станки

Основное предназначение этого типа станков – окончательная обработка металлических изделий различной формы методом продольной и врезной шлифовки. Характерной особенностью круглошлифовальных агрегатов является высокая точность выполняемой работы.

Универсальный круглошлифовальный станок

Устройство такого агрегата любой модели и марки представляет собой основной рабочий стол, расположенный в горизонтальном положении, который служит для фиксации обрабатываемой заготовки в патроне. На вертикальном же расположена шпиндельная бабка, в которую устанавливается абразивный инструмент по металлу. Оператор может обслуживать станок как своими руками, так и с помощью программного управления, в том случае, если агрегат снабжен ЧПУ.

Процесс обработки изделия на круглошлифовальном оборудовании состоит из нескольких этапов:

  • фиксация изделия в патроне, которую мастер производит своими руками;
  • настройка требуемого положения шлифовального круга относительно детали в начальный момент;
  • старт вращательно-поступательного движения изделия относительно горизонтальной оси;
  • снятие верхнего слоя с изделия с последующим смещением инструмента на глубину обработки по металлу.

На круглошлифовальном агрегате можно выполнять операции как чернового, так и чистового шлифования. Определяющим моментом для этого является скорость вращения инструмента. Кроме того, несложно приобрести и настольный станок такого типа, а для специалиста не составит труда сделать его своими руками.

Специфика применения плоскошлифовальных станков в современных условиях

В современных условиях, на производстве и в быту, существует такое бесчисленное множество  эффективных технологических процессов для создания, как деталей необходимой качества поверхности, размера, формы, так и создания заготовок.

На сегодняшний день все современные промышленные предприятия, как правило, используют для этой цели станки. Сегодня, шлифовка на плоскошлифовальном станке является не только  одним из часто применяемых способов работы, она так же является гарантом результата точности габаритов деталей.

Преимущество использования плоскошлифовального станка, это, прежде всего — минимальные затраты  рабочего времени на крепеж  и установку.

Итак, современный плоскошлифовальный станок это металлорежущий агрегат, при помощи абразива на котором выполняется обработка поверхностей изделий из металла.

Плоскошлифовальный станок, как правило, применяется для таких видов работ, как:

— резка материалов;

— обдирка заготовок;

— высокоточная обработка поверхностей деталей;

— чистовая обработка различной резьбы;

— очистка зубчатых колес и др.

Необходимо отметить, что  специфической особенностью данных агрегатов, является чистовая обработка деталей, соответственно доводки форм деталей на данном станке невозможна.

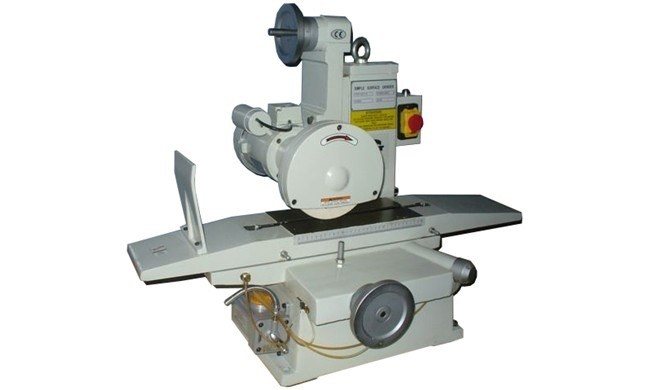

Плоскошлифовальный станок

Плоскошлифовальные станки (рис. 4) предназначены для обработки плоских поверхностей деталей с использованием абразивного инструмента, как правило, шлифовального круга.

Рисунок 4. Плоскошлифовальный станок.

Конструктивно плоскошлифовальный станок состоит из станины, на которой установлен стол. В нем закрепляется обрабатываемая деталь. На станине устанавливается суппорт. В зависимости от степени подвижности элементов, плоскошлифовальные станки подразделяются на три подгруппы:

  • с подвижным столом;
  • с подвижным суппортом;
  • с подвижным столом и суппортом.

В суппорте имеется шлифовальная головка, в которой закрепляется абразивный круг. Приводится круг в движение электродвигателем. Для изменения частоты вращения имеется коробка скоростей.

Шлифование осуществляется возвратно-поступательными движениями заготовки относительно абразивного круга или с постоянной подачей в одном направлении до завершения прохода.

Разновидности и конструктивные особенности

Многорезцовые

Предназначены для обработки сложных деталей, сделанных из труб, фасонного профиля или прутков разного сечения. Многорезцовые или многошпиндельные станки в основном используются при серийном производстве.

Производимые операции:

  • сверление;
  • резьба;
  • точение;
  • подрезка;
  • растачивание;
  • зенкерование;
  • развертывание.

Многорезцовые станки обладают высокой производительностью благодаря большой площади приводного механизма, жесткости конструкции, способности выполнять несколько операций одновременно.

Карусельные

Группа станков для работы с крупногабаритными деталями и заготовками. Детали, обрабатываемые на них, отличаются небольшой длиной, но значительной массой и диаметром.

Особенности карусельных моделей:

  • используются для обработки поверхностей конической или цилиндрической формы;
  • выполняются пазы различной конфигурации;
  • также можно сделать шлифовку, фрезеровку, подрезку торцов;
  • нарезка резьбы.

Помимо основных элементов любого токарного станка, данный вид имеет дополнительное оборудование:

  • стол с планшайбой;
  • стойки для передвижения траверсы.

Затыловочные

Станки предназначены для обработки задних поверхностей зубьев инструментов. Также на нем можно выполнять и другие токарные работы. Отличает затыловочный станок особая конструкция суппорта. Затылование детали производится следующим образом:

  • вращательное движение детали;
  • возвратно-поступательное движение режущего инструмента к детали.

Винторезные

Наиболее распространенная группа станков. Широко используются в серийном и единичном производстве. Винторезные модели можно встретить и в мастерских, и в школах, и на любом производстве. Они отличаются простотой эксплуатации и обслуживания.

СПРАВКА! Токарно-винторезный станок является универсальной моделью для всевозможных обработок металлических заготовок. На нем можно выполнять различные виды резьбы: модульную, дюймовую, метрическую.

Конструктивные элементы:

  • станина;
  • передняя и задняя бабка;
  • суппорт;
  • фартук;
  • коробка подач.

Револьверный

Станки револьверной группы рассчитаны на обработку деталей из калиброванного прутка. Токарно-револьверный станок и операции, которые могут выполняться на данном оборудовании:

  • точение;
  • расточка;
  • фасонное точение;
  • зенкерование;
  • сверление;
  • формирование резьбы;
  • развертывание.

СПРАВКА! Название станков данной группы происходит из-за специального держателя. Он может быть приводным или статическим. Приводной тип дает больше возможностей для проведения различных операций.

Универсальный

К универсальным токарным станкам относятся винторезные станки, так как на них можно выполнять практически любые операции по металлу.

Основные технические характеристики универсального станка:

  • скорость вращения (количество оборотов); класс точности; он указывается в маркировке изделия буквами С, В, Н, А, П;
  • число передач;
  • каких размеров детали можно устанавливать;
  • вес и габариты станка;
  • величина подачи и максимального перемещения по оси.

Виды шлифовальных станков по дереву — классификация

Можно выделить несколько типов станков, которые могут использоваться для финишной обработки дерева. К наиболее распространенным можно отнести:

  1. Дисковые или тарельчатые – один из самых распространенных вариантов исполнения. К особенностям конструкции можно назвать использование специального диска, к которому проводится прикрепление абразивного материала. Дисковые могут использоваться для произведения большого количества различных операций. Именно поэтому тарельчатый тип станков по шлифованию дерева встречается крайне часто.

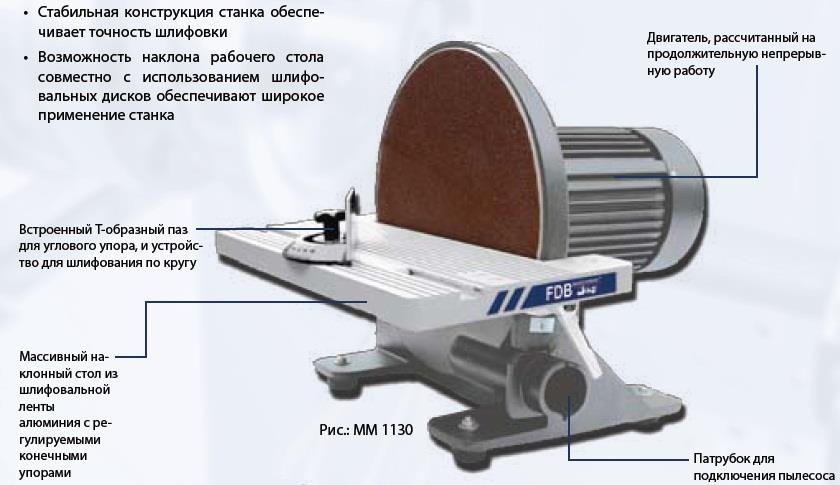

Дисковый шлифовальный станок по дереву

Тарельчатый вид применяется для зачистки поверхности заготовок, которые имеют форму шаров, цилиндров и конуса. Своими руками можно сделать подобный станок небольших габаритных размеров. Компактность определяет возможность установки на верстаке в домашних условиях. Производительность этого вида станков очень высока, так как имеют мощный электродвигатель. Для его использования не нужно обладать определенными навыками.Ленточные используются на протяжении последних нескольких десятилетий. К особенностям конструкции можно отнести невысокую цену и высокую производительность. Шлифование проводится при помощи специальной абразивной ленты, которую следует заменять при истирании.

Ленточный шлифовальный станок по дереву Корвет

Провести регулировку степени натяжения можно своими руками. Для того чтобы повысить устойчивость абразива к истиранию его изготавливают при использовании графита. Этот момент значительно повышает цену ленты, но изготовить ее своими руками нельзя. Фиксация проходит при помощи резиновых роликов, которые контролируют движение ленты.
Существует барабанный тип станка. Используется барабанный станок для шлифования длинных плоскостей: щитов, реек, досок и так далее. Процедура придания поверхности необходимой шероховатости проводится барабаном или цилиндром.

Устройства станков
Степень выравнивания поверхности зависит от вида абразивного материала и конструктивных особенностей станка. Провести качественное шлифование щеточным ручным инструментом довольно сложно, так как при механизации процесса можно не только повысить производительность, но довести точность размером деталей и шероховатости до самого высокого уровня.

Рассмотрим” устройства типичного шлифовального станка:
рабочий орган, представленный абразивной поверхностью;
станина с особыми размерами и формой, которая позволяет размешать заготовку под небольшим наклоном;
приспособление, позволяющее проводить круговую обработку;
упор, позволяющий выполнять обработку в горизонтальной плоскости.

При изготовлении станины зачастую используют чугун или сталь, так как этим материалы способы выдержать большую нагрузку и провести ее перераспределение для устранения вибрации. При создании подобного приспособления своими руками чаще используют чугун, так как он имеет меньшую стоимость.
Основные характеристики
Существует несколько основных моментов, которые следует учитывать при выборе модели. К ним можно отнести:
мощность – главный параметр, который следует учитывать. мощность определяется тем, какой электродвигатель установлен. для производственных нужд зачастую устанавливают электродвигатель мощностью 1 кВт и более. в быту будет достаточно использовать электродвигатель мощность 400 Вт

также стоит обращать внимание на то, к какой сети может быть подключен двигатель: 220 В или 320 В;
ширина рабочей поверхности также влияет на результат проводимо работы. как правило, чем больше установленная лента или барабан, тем большую производительность имеет модель

однако увеличение размеров приводит к тому, что устанавливать станок сложнее, так как найти свободное пространство становится сложнее;
скорость движения абразивного элемента – также один из наиболее важных моментов. несмотря на фиксированный показатель вращения выходного шпинделя электродвигателя, скорость движения абразива может быть различной, что достигается специальным приводом

к примеру, предел движения составляет от 350 до 1800 метров в минуту;
габариты станка имеют важной значение, так как этот показатель отличается от показателя размеров рабочей поверхности.

Данные моменты следует учитывать при выборе наиболее подходящей модели. К примеру, щеточный материал также может значительно отличаться.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
>

Круглошлифовальные станки

Основное предназначение этого типа станков – окончательная обработка металлических изделий различной формы методом продольной и врезной шлифовки. Характерной особенностью круглошлифовальных агрегатов является высокая точность выполняемой работы.

Универсальный круглошлифовальный станок

Устройство такого агрегата любой модели и марки представляет собой основной рабочий стол, расположенный в горизонтальном положении, который служит для фиксации обрабатываемой заготовки в патроне. На вертикальном же расположена шпиндельная бабка, в которую устанавливается абразивный инструмент по металлу. Оператор может обслуживать станок как своими руками, так и с помощью программного управления, в том случае, если агрегат снабжен ЧПУ.

Процесс обработки изделия на круглошлифовальном оборудовании состоит из нескольких этапов:

  • фиксация изделия в патроне, которую мастер производит своими руками;
  • настройка требуемого положения шлифовального круга относительно детали в начальный момент;
  • старт вращательно-поступательного движения изделия относительно горизонтальной оси;
  • снятие верхнего слоя с изделия с последующим смещением инструмента на глубину обработки по металлу.

На круглошлифовальном агрегате можно выполнять операции как чернового, так и чистового шлифования. Определяющим моментом для этого является скорость вращения инструмента. Кроме того, несложно приобрести и настольный станок такого типа, а для специалиста не составит труда сделать его своими руками.

Охлаждение

Если смазка позволяет продлить срок службы конструкции, то охлаждение – значительно увеличивает срок эксплуатации абразивного материала. Чертежи создаются с учетом того, что во время соприкосновения с абразивным материалом поверхность не будет нагреваться, как и абразивный материал. Для этого шпиндель может иметь систему подачи охлаждающей жидкости. Бытовые модели имеют ванну с водой, которая также будет охлаждать зону обработки.

В заключение отметим, что существует довольно много современных моделей, которые имеют высокую производительность, простоту в использовании, а также многофункциональность. Многие из них подходят для бытового и промышленного использования.

Плоскошлифовальные станки

Этот тип оборудования используется для высокоточной обработки металлических изделий, имеющих плоскую поверхность. Однако на некоторых моделях могут шлифоваться и заготовки, имеющие круглую форму. Отличительной особенностью конструкции плоскошлифовального оборудования любой марки является способ крепления обрабатываемой детали. В отличие от круглошлифовального аналога изделие закрепляется не в патроне, а непосредственно на рабочей поверхности станка посредством мощного электромагнита (иногда используют самодельный магнит, выполненный своими руками).

Плоскошлифовальный станок

Группа плоскошлифовальных станков также делятся на два типа по способу работы:

  • работающие торцевой поверхностью абразивного круга;
  • работающие периферией абразивного круга.

Первая группа имеет более высокую производительность, тогда как вторая группа способна обеспечить очень высокую точность (8-10 класса). Управление может производиться мастером как своими руками, так и с помощью блока ЧПУ.

Одной из разновидностей этого типа оборудования является ленточно шлифовальный станок. В качестве рабочего инструмента в нем выступает абразив ленточного вида. Лента выполнена в форме кольца, размещенного между двумя валами, и может располагаться как в горизонтальном положении, так и в вертикальном, в целом же принцип работы остается тем же. Конструкция ленточно шлифовального станка предполагает возможность изменения скорости инструмента при работе по металлу, что позволяет изменять режимы обработки.

Ленточно шлифовальный станок с легкостью можно сделать своими руками. В заводском исполнении существуют такие виды:

  • с подвижным рабочим столом;
  • со статичным;
  • со свободным ленточно абразивным инструментом.

Отдельную нишу занимают широколенточные модели по металлу, в которых стол имеет гусеничную форму.

Важным элементом в конструкции ленточно шлифовального станка является наличие вытяжки, необходимой для удаления металлической пыли и мелких частиц абразива.

Немалую роль играет и выбор ленточно абразивного инструмента, основным параметром которого является зернистость. Именно этот момент влияет на шероховатость готового изделия.

При работе на ленточно шлифовальном станке нужно следить, чтобы лента была склеена правильно, и не имела надрывов, чтобы избежать сбоев.
