Токарно-винторезный станок 1Н65

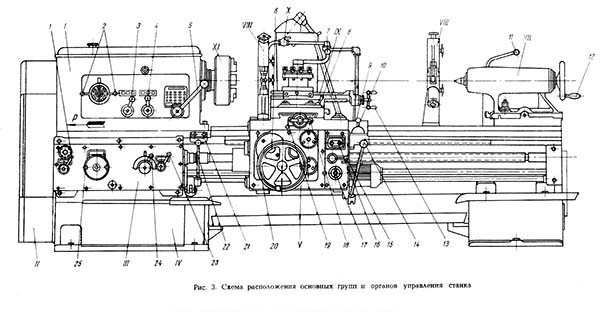

Расположение органов управления токарным станком 163

Расположение органов управления токарным станком 163

Список органов управления токарным станком 163

1. Рукоятка для установки метрических или дюймовых резьб и подач
2. Рукоятки для настройки чисел оборотов шпинделя
3. Рукоятка для установки нормального или увеличенного шага резьбы
4. Рукоятки для установки правой или левой резьбы
5. Рукоятки для настройки чисел оборотов шпинделя
6. Вытяжная кнопка для включения или выключения шестерни реечной передачи продольного перемещения суппорта
7. Рукоятка для поворота, фиксации и закрепления резцовой головки
8. Рукоятка для включения или выключения автоматического перемещения верхних салазок суппорта
9. Кнопка на рукоятке 10 для включения быстрого перемещения суппорта
10. Рукоятка для управления быстрыми и рабочими перемещениями суппорта во всех направлениях
11. Рукоятка для закрепления пиноли задней бабки
12. Маховичок для перемещения пиноли задней бабки
13. Рукоятка для ручного перемещения верхних (резцовых) салазок суппорта
14. Рукоятки для включения, останова и реверсирования шпинделя
15. Рукоятки для включения гайки ходового винта
16. Кнопочные станции пуска и останова главного привода
17. Переключатель электромагнитных муфт фартука для обычной работы или конусного точения
18. Рукоятки для ручного поперечного перемещения суппорта
19. Вытяжная кнопка для включении или выключения механического поперечного перемещения верхних салазок суппорта
20. Маховичок для ручного продольного перемещения суппорта
21. Кнопочные станции пуска и останова главного привода
22. 22 Рукоятки для включения, останова и реверсирования шпинделя
23. Рукоятка для включения ходового винта или ходового валика
24. Рукоятка для установки величины подачи шага резьбы
25. Рукоятка для установки величины подачи шага резьбы

Описание конструкции токарного станка 1Н65

Станина

Станина является базовой сборочной единицей, на которой монтируются все остальные сборочные единицы и механизмы станка.

На верхней части станины расположены три призматические направляющие, из которых передняя и задняя являются базой каретки, а средняя — базой задней бабки.

Внутри станины имеются наклонные люки для отвода стружки и охлаждающей жидкости в сторону, противоположную рабочему месту.

Под левой головной частью станины имеются ниши, в одной из которых смонтирован электродвигатель главного привода, а в другой — электронасос охлаждения с резервуаром для охлаждающей жидкости. Корыто для сбора охлаждающей жидкости выполнено монолитным с корпусом станины.

В правой части станины на передней стенке смонтирован кронштейн со встроенными в него опорами ходового винта и ходового вала.

Для предотвращения провисания ходового винта и ходового вала в станке с РМЦ = 5000 мм имеются две подвески. Для станков моделей 1Н65Г и 1Н65ГФ1 в станине имеется выемка, в которой установлен съемный мостик.

Бабка передняя

Бабка передняя устанавливается на левой головной части станины, фиксируется штифтами и крепится болтами. В корпусе ее смонтированы: электромагнитная муфта для торможения шпинделя, шпиндельный узел, звено увеличения шага в 8 раз, механизм изменения направления перемещения каретки или нарезании резьб, механизм настройки скоростей шпинделя, вилки перемещения, рукоятки и другой детали, система смазки и электрошкаф.

Шпиндель смонтирован на трех опорах качения, из которых передняя и задняя регулируемые.

Бабка задняя

Бабка задняя перемещается по направляющим станины от редуктора ручного перемещения вращением валика.

В пиноль бабки встроен вращающийся шпиндель, у которого подшипники передней опоры регулируются с помощью гаек.

В шпинделе бабки задней имеется прорезь для лапок хвостового режущего инструмента.

Суппорт

Суппорт крестовой конструкции имеет продольное перемещение вместе с кареткой по направляющим станины, а поперечное по направляющим каретки.

Оба перемещения осуществляются механически при помощи крестового переключателя и вручную вращением маховика и рукоятки каретки.

Резцовые салазки, несущие четырехпозиционную резцедержку, перемещаются вручную и механически по направляющим поворотной части, которую можно повернуть вокруг оси на любой угол.

Каретка станков с устройством цифровой индикации снабжена преобразователем линейных перемещений, который соединяется с винтом поперечных перемещений с помощью сильфонной муфты.

Отсчет поперечного перемещения может осуществляться по лимбу и по табло УЦИ.

Фартук станка

Фартук токарно-винторезного станка 1н65 в сборе

Фартук станка выполнен закрытого типа со съемной передней крышкой. Движение суппортной группе передается механизмом фартука от ходового вала или ходового винта.

Благодаря наличию в фартуке четырех электромагнитных муфт управление механическим перемещением суппортной группы сосредоточено в одной рукоятке, причем направление включения рукоятки совпадает с направлением подачи.

Возможно включение быстрого хода суппорта в направлении наклона рукоятки управления.

Благодаря обгонной муфте, вмонтированной в фартук, включение быстрого хода возможно при включенной подаче. Электродвигатель ускоренного хода установлен на фартуке.

В фартуке смонтирован механизм предохранительной муфты, исключающий поломку станка при перегрузках.

Коробка подач

Коробка подач закрытого типа со съемной передней крышкой.

Механизм коробки подач позволяет получить первый ряд подач и все нарезаемые на станке резьбы, не прибегая к изменению настройки сменных шестерен.

Для получения второго ряда подач устанавливаются сменные колеса: а = 42, b = c = l26.

Комплектация станка

В состав станка входит патрон четырехкулачковый несамоцентрирующий диаметром 1000 мм.

Для обработки нежестких деталей станок снабжен двумя люнетами — подвижным и неподвижным.

Люнет подвижный крепится на каретке и поддерживает деталь непосредственно около резца. Диаметр охвата сухарями обеспечивается в пределах от 70 до 250 мм.

Люнет неподвижный устанавливается на направляющих станины в любом месте и закрепляется болтом, с помощью прихвата.

Он снабжен сухарями и роликами, которые устанавливаются в зависимости от условий обработки.

Диаметр охвата обрабатываемой детали в люнете неподвижном обеспечивается в пределах от 70 до 380 мм.

Сведения о производителе токарно-винторезного станка 163

Производитель токарного станка модели 163 — Рязанский станкостроительный завод РСЗ, основанный в 1949 году.

Свой первый станок Рязанский станкостроительный завод выпустил 21 февраля 1949 года — это был токарно-винторезный станок 164 серии. В течение короткого времени заводом были запущены в призводство еще три серии токарных станков — 166, 165 в 1953 году, 163 в 1956 году.

По мере совершенствования конструкции станков завод выпускал все более современные модели — 1М63, 1М63Б, 1М63БФ101, 1М63Н, 16К30, 1А64, 16К40, 1М65, 1Н65.

На основе универсальных токарных станков Рязанским станкостроительным заводом был освоен выпуск токарных станков с ЧПУ — 16К30Ф3, 16М30Ф3, 16К40РФ3, 16Р50Ф3 и др.

Также заводом освоен выпуск современных токарных обрабатывающих центров с числом координат от 4 до 8, токарных станков с ЧПУ наклонной 1П756ДФ3 и горизонтальной компоновок, трубообрабатывающих станков 1А983, 1Н983 — для обработки концов труб диаметром до 460 мм, колесотокарных, вальцетокарных, станков для обработки глубоких отверстий и др.

Станки, выпускаемые Рязанским станкостроительным заводом РСЗ

• 1А64 станок токарно-винторезный универсальный Ø 800
• 1А983 станок трубонарезной Ø 800
• 1М63 станок токарно-винторезный универсальный Ø 630
• 1М63Б, 1М63БГ станок токарно-винторезный повышенной мощности Ø 630
• 1М63БФ101 станок токарно-винторезный с УЦИ Ø 630
• 1М63МФ101 станок токарно-винторезный с УЦИ Ø 630
• 1М63Ф101 станок токарно-винторезный с УЦИ Ø 630
• 1М63Н станок токарно-винторезный универсальный Ø 630
• 1М65 станок токарно-винторезный универсальный Ø 1000
• 1Н65 станок токарно-винторезный универсальный Ø 1000
• 1Н983 станок трубонарезной Ø 830
• 1П756ДФ3 станок токарный с ЧПУ Ø 630
• 16К30Ф3 станок токарный с ЧПУ Ø 630
• 16К30 станок токарно-винторезный универсальный Ø 630
• 16К40 станок токарно-винторезный универсальный Ø 800
• 16М30Ф3 станок токарный с ЧПУ Ø 630
• 16Р25П станок токарно-винторезный повышенной точности Ø 500
• 163 станок токарно-винторезный универсальный Ø 630
• 165 станок токарно-винторезный универсальный Ø 1000
• ДИП-300 станок токарно-винторезный универсальный Ø 630
• ДИП-400 станок токарно-винторезный универсальный Ø 800
• ДИП-500 станок токарно-винторезный универсальный Ø 1000
• ТНП-111 станок токарный настольный Ø 150

История токарно-винторезного станка 163

В 1930 году на Московском станкостроительном было принято решение о разработке нового станка токарного, стандартного, сокращенно ТС. Несколько позже его переименовали в ДИП-200 – Догоним И Перегоним , по главному лозунгу первой пятилетки, где 200 — высота центров над станиной. В качестве прототипа был избран токарно-винторезный станокнемецкой фирмы VDF. В апреле 1932 года началась подготовка выпуска первой партии станков ДИП-200.25 апреля 1932 года был собран и опробован первый советский универсальный токарно-винторезный станок с коробкой скоростей — ДИП-200. К концу 1932 года было выпущено 25 ДИПов.

В 1934

году на Московском станкостроительном осваивается выпуск тяжелых универсальных токарно-винторезных станков станков ДИП-300, ДИП-400, ДИП-500.

В 1944

году производство этих станков было передано наРязанский станкостроительный завод РСЗ. В 1956

году запущена в производство первая модель 163-й серии — 163 – РМЦ 1400, 2800.

В 1968

году запущено в производство следующее поколение серии — модель 1м63, 1м63Б.

С 1973

года начало серийного выпуска токарных станков: 16К30, 16К30Ф3, 1М63Бф101, 16М30Ф3, 1П756ДФ3.

Станки 163 серии производились, также, в Тбилиси — 1Д63А, 1М63Д, 1М63ДФ101.

В 1992

году начало серийного выпуска последней модели 163 серии 1М63Н.

Назначение станка и особенности его конструкции

Несмотря на то, что токарный станок данной модели (полная аббревиатура выглядит так: ИЖ 1И611П), был разработан еще в 60-х годах прошлого века, его технические возможности и сегодня позволяют использовать его для проведения различных, в том числе ответственных, работ по металлу:

• токарных, выполняемых в кулачковых или цанговых патронах, центрах;
• фрезерных;
• по шлифованию наружных и внутренних поверхностей;
• выполняемых концевым инструментом, закрепленным в сверлильном патроне.

Характеристики токарного станка 1И611П позволяют обрабатывать на нем заготовки цилиндрической и конической форм, нарезать резьбу различного типа: метрическую, дюймовую, модульную.

• Резцовая головка фиксируется по беззазорному принципу, что обеспечивает ее исключительную жесткость и, соответственно, высокую точность обработки.
• Для нарезания резьбы (метрической, дюймовой и модульной) с различными параметрами нет необходимости менять шестерни в гитаре станка, что обеспечивает универсальность его коробки подач.
• В конструкции агрегата имеется контейнер сварной конструкции, в котором установлены емкость для охлаждающей жидкости и все электрическое оборудование.
• Система отвода стружки, собираемой в объемный стружкосборник, имеет продуманную конструкцию.

Органы управления станка 1И611П

• В процессе выполнения обработки на токарном станке 1И611П оператор может заранее выбрать скорость вращения шпинделя, которую необходимо использовать на следующем этапе обработки (преселективное управление).
• Фартук 1И611П оснащен механизмом остановки, который защищает коробку подач от перегрузок, а также позволяет выполнять операции точения с использованием жесткого упора.
• Приводные ремни, при помощи которых приводится во вращение шпиндельный узел, можно заменять без его разборки.
• Точное перемещение суппорта в поперечном направлении обеспечивает специальный механизм – верньер.
• На поперечной каретке суппорта может быть установлен механизм, позволяющий выполнять фрезерные работы.
• В тех случаях, когда используется ходовой винт (нарезание резьбы), он смазывается в автоматическом режиме.

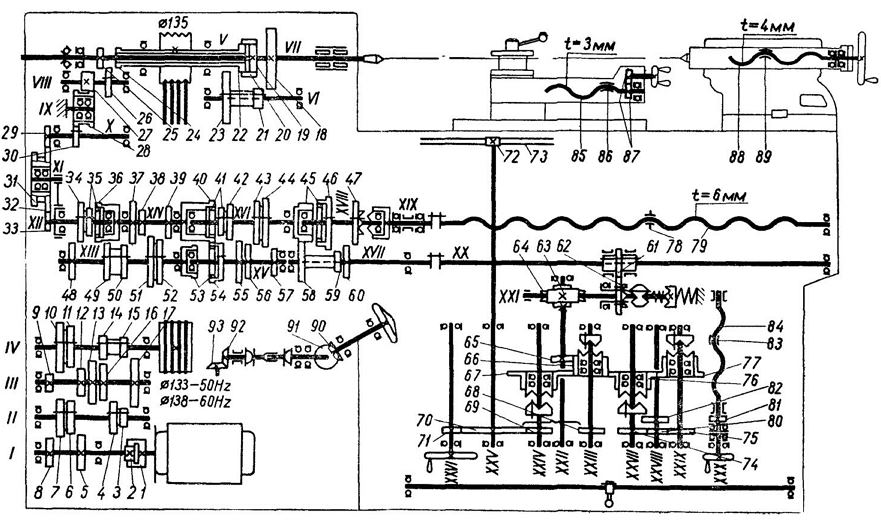

Принципиальная схема станка (нажмите для увеличения)

• Чугун, из которого изготовлена станина 1И611П, имеет специальный состав – хромоникелевый, а ее направляющие тщательно отшлифованы и закалены при помощи токов высокой частоты.
• Управление подачами суппорта, за которое отвечает одна рукоятка, осуществляется по мнемоническому принципу: направление перемещения данного узла совпадает с тем, в какую сторону отклонена ручка управления.
• Для защиты механизма подач от перегрузки в его конструкции предусмотрено специальное предохранительное устройство.
• Конструкция рассматриваемого токарного станка разработана таким образом, что с его тыльной стороны нет никаких узлов, которые необходимо обслуживать. Благодаря такой конструктивной особенности устанавливать станок 1И611П можно даже вплотную к стене.

ИЖ-250 Токарно-винторезный станок универсальный. Назначение, область применения

Токарно-винторезный станок ИЖ-250 – один из первых серийных станков выпускаемых Ижевским машиностроительным заводом в послевоенные годы. Выпускался станок до 1964 года, когда на смену ему пришел значительно более совершенный токарно-винторезный станок 1И611П.

Токарный станок ИЖ-250 выпускался сравнительно недолго (1960-1964 годы). Станок кардинально переработан по отношению к своему предшественнику (модель 161-АМ.

Станки токарно-винторезные моделей ИЖ-250 предназначены для токарной обработки в центрах, патроне или цанге, а также для нарезания резьб метрической, модульной и дюймовой для эксплуатации на крупных и малых предприятиях.

Станки могут применяться в инструментальном и приборостроительном производстве, связанном с точной обработкой небольших по размерам деталей.

Станок ИЖ-250П имеет повышенный класс точности и применяется для выполнения более точных работ.

Основные технические характеристики токарно-винторезного станка иж-250

Изготовитель – Ижевский машиностроительный завод Ижмаш. Начало серийного выпуска – 1960 год.

• Наибольший диаметр заготовки типа Диск, обрабатываемой над станиной – Ø 250 мм
• Наибольший диаметр заготовки типа Вал, обрабатываемой над суппортом – Ø 125 мм
• Расстояние между центрами – 500 мм
• Высота центров – 150 мм
• Мощность электродвигателя – 2,6/3 кВт
• Вес станка полный – 1,5 т

Шпиндель токарно-винторезного станка иж-250

• Конец шпинделя – резьбовой М68х6
• Внутренний (инструментальный) конус шпинделя – Морзе 5
• Диаметр сквозного отверстия в шпинделе – Ø 33 мм
• Наибольший диаметр обрабатываемого прутка – Ø 30 мм
• Пределы чисел прямых оборотов шпинделя в минуту (22 ступени) – 16..2000 об/мин

Подачи и резьбы токарно-винторезного станка иж-250

• Пределы продольных подач – 0,07..2,17 мм/об
• Пределы поперечных подач – 0,01..1,08 мм/об
• Пределы шагов резьб метрических – (24 шт) 0,2..6 мм
• Пределы шагов резьб модульных – 0,2..6 модулей
• Пределы шагов резьб дюймовых – 24..3,5 ниток на дюйм

Особенности конструкции токарно-винторезного станка ИЖ-250

Шпиндель токарно-винторезного станка ИЖ-250 установлен на бронзовые разрезные регулируемые подшипники скольжения и имеет 22 скорости вращения: 12 чисел оборотов от редуктора через клиноременную передачу и 10 скоростей через коробку скоростей в передней бабке.

Конец шпинделя резьбовой М68х6. Стандартный патрон Ø200 мм устанавливается на промежуточный (переходной) фланец, который навинчивается на резьбу до упора. Диаметр отверстия в шпинделе Ø 33 мм под пруток Ø 30 мм. Конус Морзе 5.

Редуктор установлен в левой тумбе станка и представляет собой четырехосную коробку скоростей, получающую движение от фланцевого электродвигателя. От редуктора через клиноременную передачу движение передается на шпиндель. На приводном валу редуктора расположены фрикционная пластинчатая муфта и тормоз. Муфта обеспечивает включение-выключение вращения шпинделя, а тормоз уменьшает время вращения шпинделя.

Коробка подач получает движение через гитару от коробки скоростей передней бабки.

Шаг резьбы и скорость подачи выбирается рукоятками на передней крышке коробки подач.

Суппорт станка получает движение от ходового вала, соединенного с выходным валом коробки подач. При нарезании резьбы движение суппорта обеспечивается ходовым винтом, при этом ходовой вал вращаться не должен.

Фартук суппорта преобразует вращательное движение ходового вала или ходового винта в продольное и поперечное движение суппорта. Фартук, также, обеспечивает ручное продольное перемещение суппорта от маховика.

Электрооборудование, установленное на станке ИЖ-250:

1. Электродвигатель привода главного движения асинхронный, двухскоростной – 1420/2800 об/мин, мощностью – 2,6/3 кВт, трехфазный 380 В, тип ФТ42-4/2.
2. Электродвигатель привода маслонасоса смазки асинхронный с короткозамкнутым ротором – 1400 об/мин, мощностью – 0,18 кВт, трехфазный 380 В, тип АОЛ12-4
3. Электродвигатель привода насоса охлаждения – 2800 об/мин, мощностью – 0,125 кВт
4. Магнитный пускатель нереверсивный с катушкой на 380В, тип ПМИ-1
5. Магнитный пускатель реверсивный с катушкой на 380В для перекючения направления вращения электродвигателя главного движения, тип ПМИ-1Р
6. Реле тепловое двухполюсное для защиты электродвигателей, тип РТ-1

1616 станок токарно-винторезный универсальный. Назначение и область применения

Универсальный токарно-винторезный станок 1616 заменил в производстве устаревшую модель и был заменен на более совершенную модель этой же серии .

С 1949 года Средневолжский станкостроительный завод начал выпускать токарно-винторезный станок 1616 в двух исполнениях: нормальной точности (модель 1616) и повышенной точности (модель 1616П).

Токарно-винторезный станок 1616 предназначен для токарной обработки сравнительно небольших деталей из различных материалов как быстрорежущими, так и твердосплавными инструментами в условиях индивидуального и серийного производства. На станке можно нарезать резцом метрические, дюймовые и модульные резьбы.

Токарный станок модели 1616 обладает достаточной быстроходностью для своего времени (наибольшее число оборотов шпинделя в минуту 1415) и электродвигатель мощностью 2,8 кВт. В дальнейшем станок 1616 был усовершенствован: мощность двигателя увеличилась до 4,5 кВт, скорость шпинделя возросла до 44..1980 об/мин, продольные – 0,06..3,6 мм/об.

Наибольший диаметр детали типа Диск, обрабатываемой над станиной, составляет 320 мм, а максимальный диаметр детали типа Вал, закрепляемой в центрах над верхней частью суппорта – 175 мм. Расстояние между центрами 750 мм.

Наибольшая длина обтачивания детали с механической подачей суппорта равна 700 мм, т. е. на 50 мм меньше, чем максимальное расстояние между центрами.

Шпиндель станка 1616 получает 24 скорости вращения (19..1415 об/мин) в прямом и обратном направлении (142..580) от коробки скоростей через переборные шестерни. Для управления перебором служат рукоятки на передней бабке.

Две фрикционные муфты в коробке скоростей управляют пуском, остановом и реверсированием шпинделя при включенном двигателе.

Передний конец шпинделя станка 1616 имеет внешний конус, шпонку и гайку М115х4 для крепления промежуточного фланца с патроном.

• Конец шпинделя резьбовой – М115 х 4
• Внутренний (инструментальный) конус шпинделя – Морзе 5
• Стандартный диаметр токарного патрона – Ø 165 мм
• Диаметр сквозного отверстия в шпинделе – Ø 30 мм. Наибольший диаметр прутка – Ø 29 мм
• Частота прямого вращения шпинделя I диапазон – 19; 27; 40; 53; 76; 108; 31; 45; 65; 86; 124; 178 об/мин (12 ступеней)
• Частота прямого вращения шпинделя II диапазон – 152; 220; 315; 418; 602; 864; 250; 360; 517; 685; 988; 1415 об/мин, (12 ступеней)
• Торможение шпинделя: нет

Коробка подач обеспечивает, нарезание метрической, дюймовой и модульной резьбы без применения сменных шестерен. Для нарезания точной резьбы ходовой винт может быть включен напрямую, минуя коробку подач.

Механизм коробки подач дает возможность получить через ходовой винт следующие резьбы:

• Резьба метрическая с шагом от 0,5 до 9 мм
• Резьба дюймовая с числом ниток на 1 дюйм от 2 до 38
• Резьба модульная с шагом в модулях от 0,5 до 9
• Продольные подачи 0,07..1,67 мм/оборот (140 ступеней)
• Поперечные подачи 0,02..1,24 мм/оборот (140 ступеней)

От шпинделя движение передается на гитару, и от нее на входной вал коробки подач.

Обрабатываемая деталь устанавливается в центрах или патроне. Привод станка осуществляется от одного электродвигателя через два клиноременных ремня и редуктор, расположенный в левой тумбе станка.

Наличие клиноременной передачи предохраняет механизмы коробки скоростей и шпиндельной бабки от динамических ударов при пуске, реверсировании и торможении.

Коробка подач обеспечивает, нарезание метрической, дюймовой и модульной резьбы без применения сменных шестерен. Для нарезания точной резьбы ходовой винт может быть включен напрямую, минуя коробку подач.

Двигатель для привода быстрого хода не предусмотрен.

В станке предусмотрена возможность установки гидрокопировального устройства и гидропневмоцилиндров для зажима изделий в патроне или цанге.

Станина жесткой конструкции установлена на общей массивной тумбе. Привод станка разделенный. Коробка скоростей смонтирована в левой части тумбы.

Коробка подач закрытого типа имеет удобное управление. К станку прилагаются копирная линейка и механизм четырехпозиционных продольных упоров. Станок 1616 имеет централизованную циркуляционную систему смазки и систему охлаждения с отдельным приводом.

ДИП-300 станок токарно-винторезный универсальный. Назначение и область применения

Универсальный токарно-винторезный станок модели ДИП-300 (по классификации ЭНИМС 1д63) – первый советский станок с коробкой скоростей и диаметром обработки над станиной 615 мм, как и все другие ДИПы (, , , ), разработан и производился на Московском станкостроительном заводе Красный Пролетарий с 1930 по 1950-е годы.

Токарный станок ДИП-300 предназначен для выполнения самых разнообразных работ в центрах, цанговых или кулачковых патронах по черным и цветным металлам, включая точение конусов, а также для нарезания метрических, модульных, дюймовых резьб.

Токарный станок ДИП-300 (1д63а) способен обрабатывать относительно крупные заготовки диаметром до 615 мм и длиной 1500 или 3000 мм.

Передний конец шпинделя резьбовой М120 х 6, внутренний конус Морзе 5, отверстие в шпинделе 70 мм, диаметр обрабатываемого прутка 68 мм.

Шпиндель станка ДИП-300 (1д63а) установлен на двухрядные роликовые подшипники спереди и в коническом роликовом подшипнике сзади. Осевая нагрузка на шпиндель воспринимается шариковым упорным подшипником.

Шпиндель получает 18 ступеней частот прямого и обратного вращения от шестиваловой коробки скоростей в передней бабке станка. Установка нужной скорости осуществляется тремя рукоятками на передней стенке передней бабки.

Пуск, останов и включение ускоренного обратного хода осуществляется фрикционной пластинчатой муфтой. Муфта управляется рукоятками на станине у передней бабки и на фартуке.

На входной вал коробки соростей движение поступает через ременную передачу от асинхронного электродвигателя мощностью 10 кВт.

Коробка подач получает движение от коробки скоростей через гитару – сменные шестерни с приклоном. В переднюю бабку включены механизмы, дающие возможность изменить направление движения суппорта и ускорить это движение (увеличить шаг резьбы) в 4 и в 16 раз.

Для изготовления резьбы повышенной точности ходовой винт может быть подключен через сменные шестерни гитары помимо механизма коробки подач.

По ходовому валику суппорт получает подачи: продольные от 0,10 до 1,6 мм и поперечные от 0,04 до 0,59 мм за один оборот шпинделя.

Фартук суппорта токарного станка ДИП-300 (1д63а) снабжен механизмом падающего червяка, который дает возможность автоматического включения подачи от ходового винта при нарезании резьбы в обоих направлениях и одновременно предохраняет станок от поломок в случае перегрузки. Отключение осуществляется с точностью 0,02 мм от упора на станине.

История токарно-винторезного станка ДИП-300

В 1930 году на было принято решение о разработке нового станка токарного, стандартного, сокращенно ТС. Несколько позже его переименовали в – Догоним И Перегоним, по главному лозунгу первой пятилетки, где 200 – высота центров над станиной. В качестве прототипа был избран токарно-винторезный станок немецкой фирмы VDF. В апреле 1932 года началась подготовка выпуска первой партии станков ДИП-200.

25 апреля 1932 года был собран и опробован первый советский универсальный токарно-винторезный станок с коробкой скоростей – ДИП-200. К концу 1932 года было выпущено 25 ДИПов.

В 1934 году на Московском станкостроительном заводе “Красный пролетарий” осваивается выпуск тяжелых универсальных токарно-винторезных станков станков , , .

В 1944 году производство этих станков было передано на , основанный в 1944 году, Тбилисский станкостроительный завод им. Кирова и Ейский станкостроительный завод.

В 1956 Рязанский станкостроительный завод выпустил первую промышленную партию станков серии ДИП-300 – модель – РМЦ 1400, 2800.

В 1968 году запущено в производство следующее поколение серии – модель , .

С 1973 года начало серийного выпуска токарных станков: , , , , .

Тбилисский станкостроительный завод им. Кирова выпускал станки: , 1М63Д, 1М63ДФ101.

В 1992 году начало серийного выпуска станка – последней модели серии ДИП-300.

Устройство

Спецификация основных узлов токарного станка 163 определяет следующие позиции:

1. Литая станина (16301Б001) на двух тумбах. Служит для создания основы, восприятия всех нагрузок и определение компоновки. На ней установлены направляющие, служащие для перемещения подвижных узлов и их надежного позиционирования. Дефекты «рельсов» быстро сказываются на качестве, и их приходится восстанавливать или менять.
2. Коробка скоростей (передняя бабка) (16302001Г) токарного 163. Основной элемент, расположенный в корпусе коробки – это шпиндель, установленный на двух сложных подшипниках. Они не только обеспечивают ровное вращение без люфтов, но и восприятие нагрузок от подач. Режимы меняются с помощью блока шестерен и рукояток управлениями ими, выведенными на переднюю панель бабки.
3. Задняя бабка (16303001А). Её можно смещать на требуемое расстояние и надежно фиксировать. Непосредственно зажатие и центрирование детали осуществляется пинолью, выдвигаемой за счет вращения маховичка.
4. Суппорт (16304001А) крестового типа характеризуется возможностью регулируемого перемещения верхней части. Благодаря этому реализована возможность производить обточку конических поверхностей. Для длинных и коротких конусов применяется своя техника, дающая превосходный результат. Каретка суппорта обеспечивает продольное перемещение, а за поперечное – отвечают салазки резцовые. Предусмотрено автоматическая продольная подача под воздействие винта, проходящего сквозь гайку. Данное соединение требует периодического контроля и регулировки. В отличие от большинства других моделей, в 163 автоматизировано смещение резца сразу в двух направлениях.
5. Фартук (16306001Г) закрытого типа. Он необходим для преобразования вращения зубчатых колес и винта в линейное, необходимое для подачи. Оригинальная конструкция позволяет управлять всем устройством с помощью единственной рукоятки. Встроенная кнопка дает возможность работать с ускоренными перемещениями суппорта.
6. Коробка подач (16307001А) закрытого типа. Вращающий момент шпинделя так же используется для механизации перемещения суппорта. Через гитару (16308001А) со сменяемыми шестернями (16308001А) зубчатой передачи вращение передается в коробку подач, там преобразуется и задает равномерное поворачивание винта продольного с нужной скоростью.
7. Охлаждение (16334001А). Принудительная подача СОЖ (смазывающе-охлаждающей жидкости) непосредственно в зону резания позволяет качественно увеличить режимы резания и повысить стойкость инструмента. От этого зависят, как производительность, так и технологические возможности.
8. Электрооборудование (16380001). Прежде всего, это электродвигатели, ходящие в комплект, а так же кнопки включения, электроприборы управления и контроля. Их объем по сравнению с современными моделями совсем невелик, но они требуют внимания и поддержания в исправном состоянии.

В типовой набор токарно-винторезного станка 163 так же входят люнеты неподвижный (16310001) и подвижный (16311002А), которые для данного оборудования просто необходимы, принимая во внимание предельное межцентровое расстояние и соответствующие габариты продукции

Расположение составных частей токарного станка с ЧПУ 1и611пмф3

Расположение составных частей токарного станка 1и611пмф3

Спецификация составных частей токарного станка с ЧПУ 1и611пмф3

1. Привод датчика для нарезания резьбы – 1И611ПМФ3.25.000
2. Привод продольных подач – 1И611ПМФ3.32.000
3. Короб – 1И611ПМФ3.85.000
4. Ограждение патрона – 1И611ПМФ3.86.000
5. Электрооборудование – 1И611ПМФ3. 90.000
6. Электрошкаф – 1И611ПМФ3.91.000
7. Блок питания – 1И611ПМФ3.92.000
8. Станина – 1И611ПМФ3.000
9. Редуктор – 1И611ПМФ3.18.000
10. Суппорт – 1И611ПМФ3.61.000
11. Головка револьверная – 1И611ПМФ3.69.000
12. Гидрооборудование – 1И611ПМФ3.70.000
13. Ограждение суппорта – 1И611ПМФ3.89.000
14. Установка датчиков – 1И611ПМФ3.90.01.000
15. Датчик установки нуля – 1И611ПМФ3.94А.000
16. Бабка шпиндельная – 1И611ПУ.20.000
17. Фартук – 1И611ПУ.50.006
18. Привод поперечных подач – 1И611ПУ.56.000
19. Бабка задняя – 1И611П.40.000
20. Охлаждение – 1И611.70А.000
21. Смазка – 1И611.72.000

* Приспособление для настройки инструмента – 1И611ПФ3.65.000

* Принадлежности – 1И611ПФ3.88.000

* Патрон поводковый – 1И611.80.000

* Патрон 3-х кулачковый – 1И611.81.000

* Планшайба с пазами – 1И611.82.000

Инструкция по эксплуатации, паспорт

Для правильной работы станка необходимо соблюдать инструкцию по эксплуатации.

1. Станок весит более 10т, вместе с заготовкой вес его может значительно увеличиться. Поэтому необходимо подготовить отдельный фундамент и ровную устойчивую площадку.
2. Аппарат имеет четыре электродвигателя. Для их работы нужно верно рассчитать электрическую нагрузку. Оборудование работает от трехфазной сети 380 В.
3. Необходимо при установке проверить надежность всех креплений. Обязательно следить за уровнем масла и своевременной смазкой механизмов.
4. Станина должна быть установлена строго горизонтально и вдоль, и поперек. Проверить уровнем.

Паспорт станка ДИП-500 аналогичен его новой модели 1М65. Его можно посмотреть здесь.
