Настольный токарный станок по металлу

Выбор оборудования

Перед тем как приобрести устройство, необходимо внимательно изучить технические характеристики прибора и условия его применения. Один параметр был уже рассмотрен — это вид передачи вращательного движения электрического двигателя. Другими основными характеристиками считаются:

Мощность двигателя. От этого параметра полностью будет зависеть производительность установленного оборудования. На современных отрезных станках устанавливаются двигатели высокой мощности (около 2 тыс. Вт).

Число оборотов двигателя. Эта характеристика также существенно влияет на производительность оборудования. Скорость вращения режущего инструмента буде тем выше, чем большее число оборотов способен развивать электродвигатель. Этот же показатель оказывает большое влияние на качество отрезного шва.

Диаметр режущего диска

Обязательно нужно обращать внимание, на какой размер диска рассчитано отрезное устройство. Чем большего диаметра диск можно использовать на оборудовании, тем толщина обрабатываемой заготовки может быть выше

Обычно применяются станки, на которые можно установить диск до 400 мм в диаметре.

Угол резания станка. Этот параметр полностью зависит от того, под каким углом может фиксироваться обрабатываемая заготовка относительно режущего инструмента. В современных станках угол резки может варьироваться от прямого угла до острого угла в 45 градусов.

Вес оборудования. От веса оборудования зависит и место его установки. Существую как мобильные устройства для мастерских, так и довольно тяжёлые и громоздкие конструкции, которые применяются в цехах больших предприятий.

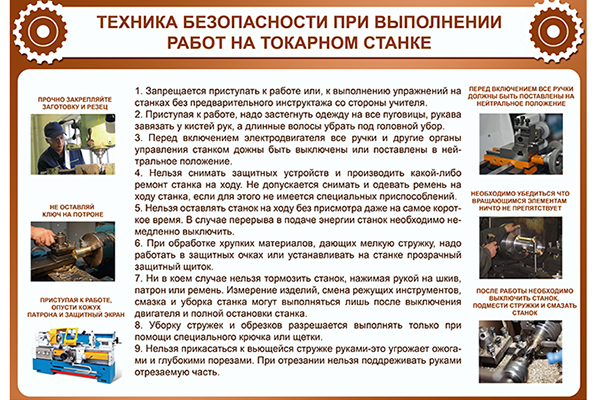

Техника безопасности

Специалист должен соблюдать некоторые правила. Вот лишь некоторые, действующие перед началом работы:

  1. Проверка положения пуговиц у специализированной одежды.
  2. Отдельно проводится осмотр станка по состоянию технического плана. Услуги техников и наладчиков актуальны, если требуется дополнительное обслуживание из-за неисправностей и деталей, вышедших из строя. Но операции несложные доступны для самостоятельного выполнения владельцем.
  3. Последний этап – выдача техзадания. Его нужно изучить внимательно.

К работе нельзя приступать при появлении механизмов вращения и ограждений различных узлов с неисправностями.

Кроме того, существуют и другие запреты на:

  • То, чтобы другие лица проводили работу. И оставление включенной техники без присмотра.
  • Проведение полного самостоятельного ремонта техники.
  • Использование зажимов и приспособлений в неисправном состоянии.
  • Эксплуатационные действия для оборудования с явными признаками неисправности.
  • Выполнение работ в тот же день, когда проводят обслуживание станков, их наладку, проверку.

У каждого станка своя масса. Это касается даже миниатюрных разновидностей станков, которые приобретаются для использования в домашних условиях. Подобные агрегаты могут весить минимум 13,5 килограмм, а максимум – 400. Чем больше масса – тем больше будут и остальные габариты.

Для домашних мастерских подходят станки, весящие не более 50 килограмм. Это компактные и универсальные модели, которые не доставляют хлопот во время монтажа. Месторасположение легко изменить, если возникает необходимость.

Мощность – ещё один параметр, который требует учёта при выборе. 2,25 кВт – стандартный показатель для небольших агрегатов. Есть и другие разновидности устройств, которые называются маломощными. У них привод имеет показатель в 0,15 кВт.

Чтобы сделать правильный выбор, покупатель должен принять решение по поводу назначения. Чем меньше и тоньше заготовки – тем менее мощные агрегаты требуются для их обработки. Правило действует и в обратную сторону.

Преимущества токарных мини-станков

Агрегаты подобного типа имеют целый ряд преимуществ перед крупногабаритными, профессиональными устройствами. Например, для эксплуатации подобного оборудования достаточно стандартной, бытовой электрической сети, напряжение в которой составляет 220 В. При желании мини-станок можно адаптировать для подключения к сети, которая имеет напряжение 380 В (трехфазная).

Еще одним немаловажным достоинством домашнего токарного агрегата является то, что он расходует небольшое количество электроэнергии при эксплуатации. Срок годности микростанков такого типа может достигать нескольких десятков лет. То, сколько он вам прослужит, напрямую зависит от двух факторов: правильного использования и своевременного обслуживания.


Для увлечения срока службы металлообрабатывающего агрегата следует регулярно проводить технические осмотры и обслуживание

Благодаря своей компактности, такой микростанок можно расположить в любом подходящем помещении (комната в квартире, гараж и т. д.). Агрегаты подобного типа позволяют довольно быстро научиться обрабатывать металлические детали начинающим токарям. А также стоит сказать о том, что стоимость токарных станков для дома является более чем доступной для большинства людей.

Ну и, наконец, важным достоинством подобных устройств является еще и то, что их можно оснащать дополнительными приспособлениями. Это позволяет проводить на них фрезерную обработку металлических деталей, что значительно расширяет их эксплуатационный спектр.

Особенности оборудования

Ученические токарные станки по металлу заняли промежуток между любительским инструментом и профессиональным производственным оборудованием. Свое название Школьник они получили за активное использование их для обучения учащихся в ПТУ и старшеклассников на уроках труда.

У всех моделей, от ТВ2 до модернизированного 16У04П повышенной точности, имеются общие характеристики для школьных токарных станков:

  • малые габариты;
  • простота конструкции;
  • безопасность при работе;
  • ручное управление и легкое обслуживание;
  • обработка малых по размеру заготовок;
  • низкая производительность;
  • невозможность изготовления партий деталей.

Токарный станок 16У04П

Учебные модели выпускались напольные с литыми тумбами и настольные, имеющие только установочные площадки в виде широких ножек под станиной. Их можно установить на рабочем столе в мастерской и изучать принцип работы токарного станка, получать навыки работы токарем.

Конструкция токарного станка упрощенная. Отсутствует коробка передач. Скорости изменяются перестановкой шестеренок и перекидыванием ремня. Перемещение салазок суппорта ручное только в одном направлении. Возможность точить конусы под заданным углом отсутствует.

Учитывая специфику токарных станков по металлу Школьный, на них были установлены кожухи и экраны, исключающие возможность травмирования вращающимися деталями или отлетающей стружкой. Как только защитное приспособление поднималось, патрон останавливался.

Выборка под детали большого диаметра в станине отсутствует. Максимальный диаметр заготовки до 200 мм. Межцентровое расстояние на большинстве моделей 220 – 350 мм, и только на модернизированные станки можно устанавливать валы длиной 525 и 750 мм.

Перемещение суппорта и салазок по лимбу вручную не позволяло работать быстро и делать партии деталей. На большинстве станков серии Школьник имеется 6 скоростей вращения патрона от 120 до 975 об/мин. Направление вращения переключается двигателем.

Схема станка ТВ-11

Несмотря на свою простоту, учебные токарные станки дают хорошую чистоту обработки. На них можно точить детали с точностью до 0,05 мм и делать токарную обработку под шлифовку. В коробке скоростей, соединенной с винтом, заложена нарезка резьбы с 3 размерами шага на ранних моделях и 6 резьб на модернизированных станках, начиная с ТВ7.

Столярному делу подростков обучали на ТВ4 и на специально выпущенном станке токарном по дереву Школьник серии СТД-120. На этом оборудовании любители делать мебель своими руками в домашних условиях изготавливают фигурные ножки, стойки и другие круглые элементы.

В настоящее время компактные токарные станки используют в передвижных мастерских, изготавливая на них детали для ремонта. Охотно покупают умельцы компактное оборудование и для домашнего использования.

Рейтинг лучших станков

МестоМодельДостоинстваНедостатки

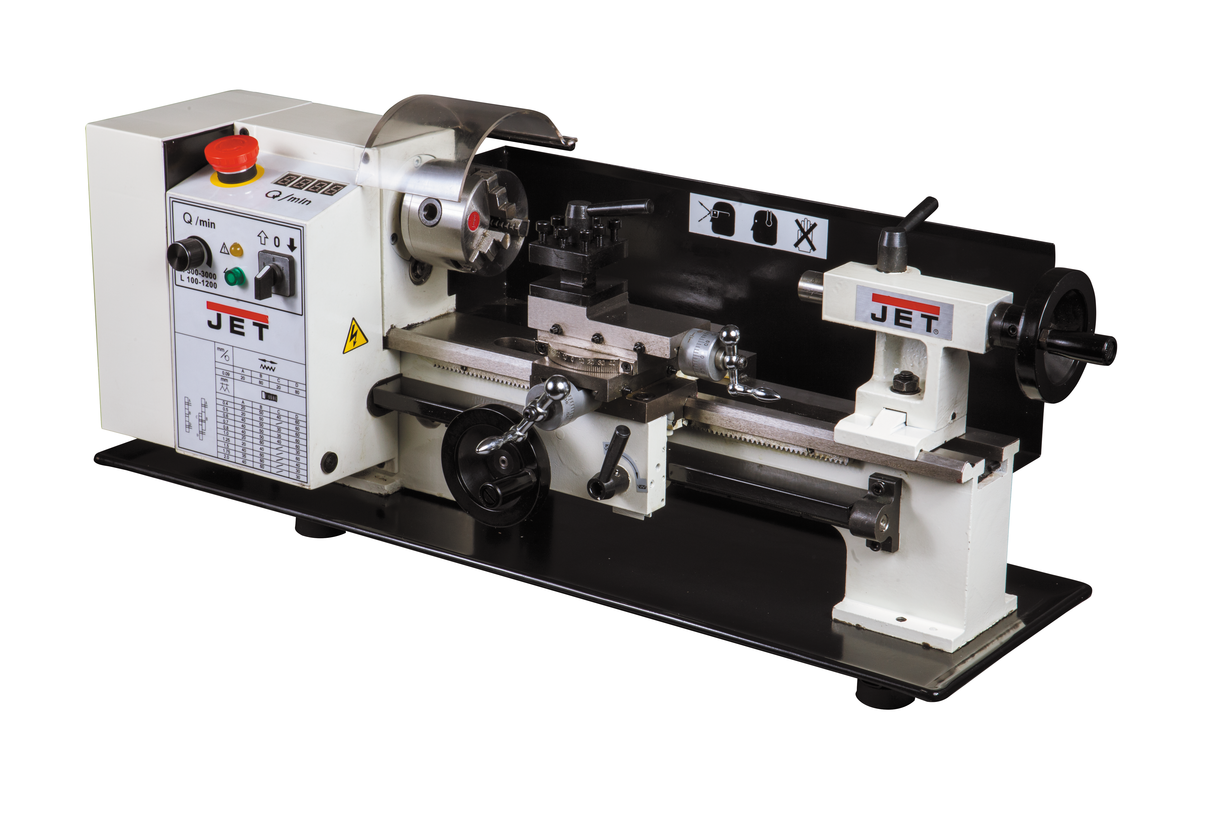

1JET GHB-1330A DROУниверсальность Надежность

Легко настраивается

Система цифровой индикации

Высокая стоимость
2STALEX C0632D/1000Многофункциональность Высокая точность

Удобный

Высокая стоимость

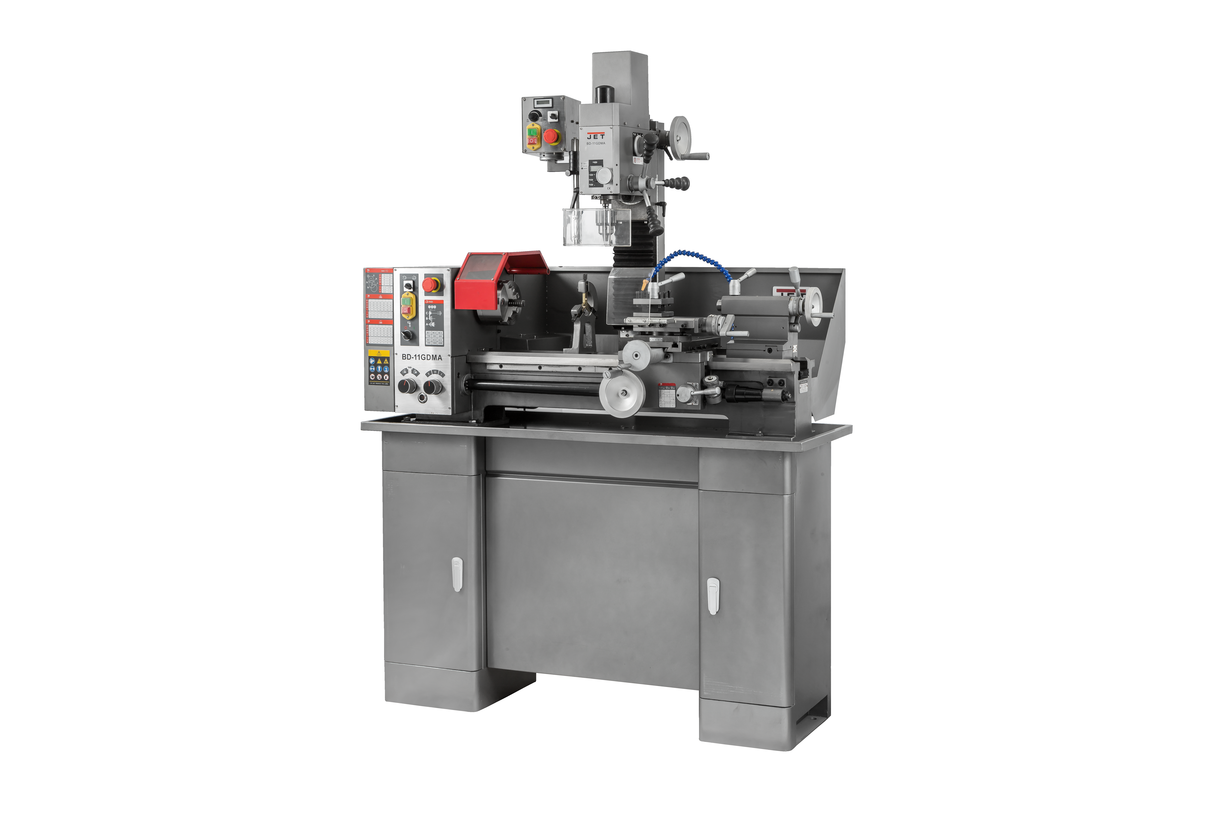

3METALMASTER MML 2870M (15461)Работает от 220В Многофункциональность

Плавная регулировка фрезера

Отсутствует система подачи смазывающей жидкости
4JET BD-12G 220B 50000913MКачественное исполнение Безопасность

Автоматическая подача

Надежность

Высокая стоимость Маленький набор доступных функций

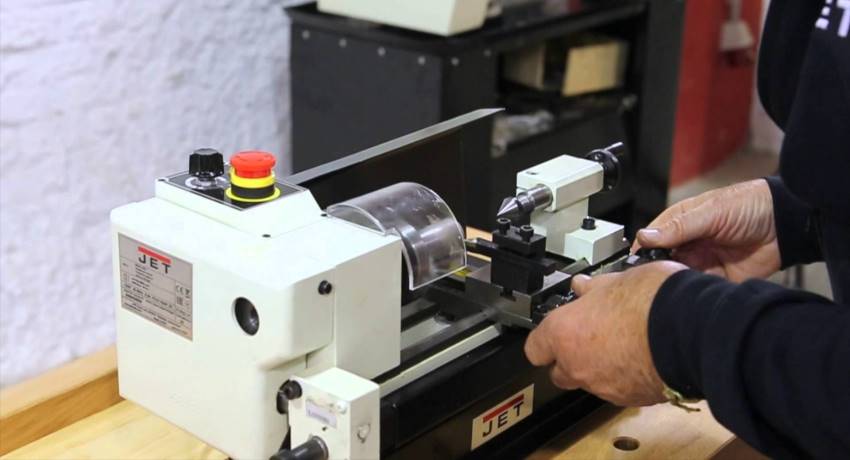

5JET BD-X7 50000900MXКомпактность и легкость Наличие автоматизации продольной подачи

Хорошая точность

Отсутствует система подачи смазывающей жидкости Ручная поперечная подача
6STALEX D250X400CКачественное исполнение Наличие защитного экрана

Высокая точность

Тяжелый для своих размеров Ручная поперечная подача
7КАЛИБР СТМН-550/350Дешевый Малые габариты

Почти бесшумный

Низкое качество сборки

Для чего нужен домашний токарный станок по металлу

Токарный станок по металлу для дома не обладает всеми критериями и размерами тех, что используются на производствах, но на нём можно выполнять полный комплекс работ по обработке внутренних и внешних поверхностей, нарезке резьбы.

Также на данном устройстве можно сверлить и проводить фрезерные операции, при условии, что он будет оснащён дополнительными рабочими узлами. Маленький токарный станок менее мощный, у него меньше опций, но детали будут получаться такими же качественными, как и на более габаритных станках.

Станки для домашнего использования считаются уменьшенными копиями профессиональных, что способствует ускоренному обучению металлообработке. Основными преимуществами домашнего токарного станка являются:

  1. Приемлемая стоимость. Благодаря низкой цене позволить себе купить станок могут многие.
  2. Уровень вибрации – низкий.
  3. Высокая жёсткость конструкции.
  4. Процесс использования не вызовет трудностей. Ухаживать за техникой просто.
  5. Отшлифованные направляющие станины, которые закреплены специальным образом.
  6. Имеются прецизионные роликовые подшипники. Это помогает делать обработку с самой наивысшей точностью.

После покупки устройства, владельцу будет не нужно тратить время на поиски необходимых инструментов для того, чтобы изготовить конкретную деталь. Он будет освобождён от необходимости постоянного обращаться в сервисные центры и платить за чужую работу. Купив токарный станок, можно навсегда забыть о таких проблемах как:

  1. Трудности в процессе создания внешней или внутренней резьбы с различным шагом.
  2. Сложности с выточкой изделий с практически любыми размерами.
  3. Производство конусовидных или цилиндрических объектов.
  4. Расточка болванок.
  5. Проблемы с отделкой боковых граней.
  6. Высверливание разъёмов.
  7. Обрезка железных элементов и тому подобное.

На домашнем токарном станке изделия можно делать такими же качественными.

Вот еще интересная статья на тему: как выбрать токарный станок по металлу для гаража

Какие параметры нужно учитывать?

При выборе токарного станка для домашней мастерской нужно подбирать оборудование, которое будет соответствовать определенным параметрам:

Размер и вес оборудования. Существуют изделия как с малыми, так и большими габаритами. Конструкция небольших размеров проста в установке, но подвержена вибрации. Если вес достигает 100 кг, могут возникнуть проблемы с нехваткой места.
Значение имеет напряжение в сети помещения. Основная масса приборов работает при 220 В. Однако встречаются и трехфазные варианты

Это вызывает дополнительные сложности, связанные с прокладкой отдельного провода.
Обращается внимание на технические возможности станка. Имеется в виду, какого размера заготовка помещается в пространство между центрами

По мощности оборудование подбирается в пределах 500-750 Вт с асинхронным типом двигателя.
На точность обработки влияет величина разделения лимба. Более мелкая шкала увеличивает показатели точности. Обязательно ведется проверка на отсутствие люфта.
Присутствие режима обратного хода.
Дополнительная оснастка. С ее применением увеличиваются потенциал прибора, а значит и повышает качество работы. Приобретение узкоспециализированного прибора делает невозможным выполнения на нем разнообразных операций.
Разбег цен настольного токарного станка лежит в пределах 20–255 тыс. руб. Если выбор ведется по ценовому предложению, ориентир делается на сумму 40 тыс. За такие деньги можно приобрести оборудование, которое будет отвечать основным требованиям.
Скорость вращения закрепленной заготовки и возможность ее регулировки. Большие обороты позволяют увеличивать объем выполненной работы.

При выборе станка важно отличить фирменную конструкцию от подделки. Как правило, подделки можно определить по следующим особенностям:

  • основные рукоятки сделаны из пластика и быстро выходят из строя;
  • из пластика сделан защитный кожух шпинделя;
  • металлический задний кожух расположен так, что вся стружка будет сыпаться на станок;
  • задняя бабка фиксируется гайкой, что создает большие неудобства при ее перемещении и зажиме.

3 Краткое описание самых распространенных видов токарных агрегатов и их фото

Штучные заготовки и изделия из прутков обрабатываются на токарно-револьверных установках. Указанные заготовки и прутки располагают не одной, а несколькими поверхностями, поэтому для их обработки требуется производить многоинструментальную настройку станка. Она становится возможной именно за счет наличия револьверной головки, на которой предусмотрено два и более гнезда для размещения рабочего инструмента в державках. Обслуживание револьверных установок сравнительно сложное, но его функциональность того стоит. Некоторые модели токарно-револьверных агрегатов – 1Е316П, 1Г340ПЦ, 1П371, 1А341.

Токарно-карусельные станки (модели 1550, 1541, 1Л532, 1512 и другие) используются для работы с тяжелыми изделиями относительно небольшой длины с крупными диаметрами (маховики, колеса зубчатого типа и так далее). На этом оборудовании изначально можно осуществлять растачивание и точение, прорезать канавки, обрабатывать торцы деталей. Если же снабдить такие токарные станки по металлу дополнительными приспособлениями, можно будет сказать, что они превратятся в универсальные, ведь на них станет доступным нарезание резьбы, шлифование металла, фрезерование и многие иные процедуры.

Токарный многошпиндельный автомат (например, 1П365, 1Б140) применяется при серийной обработке точных и сложных заготовок из труб, а также из шестигранного, круглого, квадратного калиброванного проката, полученного по холоднокатаной технологии. Он имеет повышенную жесткость конструкции и мощный привод, что гарантирует отличную производительность. При этом его обслуживание мало чем отличается от технической “заботы” об обычном токарном станке. Любой современный автомат с несколькими шпинделями способен производить нарезание и накатывание резьбы, растачивание, фасонное и черновое обтачивание и другие операции.

Чаще всего применяемыми по праву считаются токарно-винторезные станки. Практически любой подобный агрегат – это универсальный токарный станок, дающий возможность выполнять весь спектр токарных операций. Модели таких установок (16Б16А, 16П16П, 16К50, 16К20 и другие) можно встретить на любом производственном предприятии. Конструктивно каждый универсальный токарный станок имеет одну и ту же компоновку, которая лишь незначительно отличается у разных агрегатов. Другими словами, он состоит из идентичных узлов.

1 История токарного станка

Принято считать, что самое первое токарное устройство человек изобрел еще в середине 600 годов до нашей эры. Его конструкция была простейшей, но вполне эффективной: два рабочих центра монтировали соосно друг с другом, зажимали между ними костяные либо деревянные изделия, и начинали вручную их вращать. “Оператор” древнего станка при этом ручным резцом придавал заданную конфигурацию обрабатываемой заготовке.

Позже изделия перестали вращать руками. Для этих целей начали использовать тетиву лука, которую в виде петли набрасывали на изделие. А уже в 14 столетии появились более сложные агрегаты с ножным приводом для выполнения все еще элементарных токарных операций. Такой привод имел упругую деревянную жердь, которую прикрепляли к установке консольно. К педали привязывали веревку, а другой ее конец крепили к обрабатываемой детали.

Веревка натягивалась тогда, когда человек нажимал на педаль, изделие вращалось (на два либо на один оборот), а жердь сгибалась. После этого с педали убирали ногу, веревка устремлялась вверх, а деталь вращалась на те же самые два или один оборот в другую сторону. Конструкция была достаточно простой и позволяла сравнительно качественно выполнять токарную обработку заготовок, а также техническое обслуживание токарного приспособления.

Уже в самом начале 16 столетия на токарных станках можно было производить обработку объективно сложных заготовок, благодаря введению в конструкцию агрегатов люнета и центров из стали. Правда, металлические детали на станках тех лет обрабатывать было нельзя из-за малой мощности их привода.

В 1710-х годах россиянин Андрей Нартов создал агрегат с суппортом механического типа. Именно это техническое изобретение, по сути, дало толчок дальнейшему развитию металлорежущего оборудования. Уже к середине 18 столетия во Франции появился агрегат, чьи технические возможности делали его практически универсальным. А к концу века французы порадовали мир и станком специального типа, на котором осуществлялась нарезка винтов.

Первым же по-настоящему универсальным агрегатом признан станок Генри Модсли образца 1794 года. Именно он и стал базой для всего последующего токарного оборудования. Кстати, предприятие Модсли самым первым начало изготавливать комплекты плашек и метчиков, с помощью коих на станках выполнялась операция нарезания резьбы. После этого универсальный токарный станок стал не мечтой, а реальностью.

Типы токарного оборудования

Отличия моделей в конструкциях – основа классификации.

Токарно-винторезные станки

Оборудование такой разновидности легко справляется со следующими функциями:

  • Изменение параметров у металлов цветной, чёрной группы.
  • Разработка модульной, метрической резьбы.

Модели универсального типа, которые применяются как в промышленности, так и при создании единичных изделий. Производство предполагает однотипную компоновку для всех частей. Состав конструкции включает детали, описанные ранее.

Токарно-револьверные станки

Главное назначение – обработка изделий из прутка, прошедшего калибровку. Оборудование выполняет широкий спектр всевозможных операций:

  1. Развёртывание.
  2. При формировании резьбы.
  3. Фасонное точение.
  4. Сверление.
  5. Зенкерование.
  6. Точение, расточка со стандартными показателями.

Название станка происходит от способа крепления, применяемого для инструментов. Их монтируют при помощи специального держателя, который может быть приводным, либо статичным. Приводной вариант даёт владельцам больше всего возможностей. Именно он позволяет создавать резьбу с различными параметрами, проводить фрезеровку и сверление.

Токарные станки с ЧПУ

Современные станки часто предполагают применение подобного оборудования. Лёгкость эксплуатации и точность, высокая продуктивность относятся к главным преимуществам.

Внедрение систем ЧПУ сопровождается использованием следующих систем:

  • Самонастраивающиеся. Позволяют корректировать все сведения на основе показателей, появившихся, когда обрабатывались прежние детали.
  • Замкнутого типа. С двумя информационными потоками, приходящими с механизма считывания, измерения.
  • Разомкнутые. Используется только один информационный поток. Сначала идёт расшифровка данных, потом команды передаются остальным механизмам.

Кроме того, станки делятся на несколько разновидностей на основе способа управления производственным процессом:

  1. Контурные. Агрегат работает без перерыва. Пользователь только один раз задаёт определённые параметры.
  2. Прямоугольные. Применяются при заготовках в форме ступени. С автоматическим переключением между передачами вдоль, поперёк.
  3. Позиционные. С закреплением деталей в конкретных положениях. На следующем этапе переходят к основным рабочим процессам.

Токарно-карусельные станки

Отличное решение, если требуется обработать крупные изделия. Из присутствующих функциональных особенностей описать стоит следующие:

  • Возможность осуществить резьбу.
  • Шлифовальные операции, фрезеровка, подрезка.
  • Разработка пазов с приданием определённых конфигураций.
  • Оборудование позволит заточить поверхности в виде конусов, цилиндров.

В комплектах со станками продаются специальные разновидности столов, планшайбы располагаются на их поверхности. Траверса перемещаются по стойкам, с дополнительными суппортами в конструкции.

Лоботокарные станки

Обрабатывают детали с формами конусов и цилиндров, лобового типа. Предполагают горизонтальное размещение оси, на которой заготовка вращается.

Токарно-затыловочные станки

Затылованием называют специальный метод, используемый при заточках. Это особенно актуально для задних поверхностей у различных инструментов. Операция нужна, чтобы даже при длительной эксплуатации сохранялись первоначальные формы.
