Нормально открытый клапан

Выбор оборудования для квартиры

Все элементы системы должны быть укомплектованы разрешительной документацией, российским паспортом, сертификатом и/или декларацией соответствия техрегламенту Таможенного союза, которые допускают их использование на территории РФ.

Комплект системы защиты от загазованности включает сам сигнализатор (их может быть два — от угарного и природного газа ), клапан-отсекатель, соединительные провода

Покупка специального набора предпочтительнее приобретения приборов по отдельности. В первом случае элементы комплекта уже согласованы между собой по параметрам, приспособлены для работы в бытовых условиях, снабжены инструкцией по эксплуатации.

На рынке представлены модели отечественного и импортного производства. Замена и ремонт первых обходится дешевле, выполняется проще.

Если подбираете оборудование по отдельности, обратите внимание, что есть модели датчиков, не рассчитанные на подключение электромагнитного клапана. Они сигнализируют об утечке, способны информировать владельца об опасности посредством отправки СМС на телефон, но газ не перекрывают

Монтаж одного датчика без клапана — это недорого, его можно установить самостоятельно, но надежность защиты от такой конструкции сомнительна. Да и действующим правилам такая система соответствовать не будет.

Разновидности электромагнитных запорных клапанов

К датчику подключаются два типа отсекателей: открытые (NO) и закрытые (NC). Первые блокируют подачу топлива только после срабатывания сигнализатора в системе. Вторые реагируют и при отключении электроэнергии.

Вернуть изначальное положение клапана после срабатывания можно как вручную, так и автоматически. В квартире на газовую трубу устанавливаются преимущественно клапаны с ручным взводом, они проще и дешевле.

Бытовые газовые отсекатели изготавливаются чаще всего из латуни или алюминия (силумина). Они подходят для различных неагрессивных газов: природного, пропана, сжиженного нефтяного

Нормально-открытые ручные отсекатели позволяют оборудованию работать пока нет напряжения питания на катушке. Обесточенное состояние продлевает срок их службы.

Но из-за отсутствия напряжения такой прибор не перекроет газ при отключении электроэнергии, что небезопасно.

При работе с нормально-открытым клапаном необходимо снять защитный колпачок, взвести затвор вверх до фиксации, надеть назад колпачок. Когда подается питание, отсекатель закрывается. Для возобновления работы процедура повторяется

Нормально-закрытый клапан на газ закрывается за секунду, если сработал сигнализатор или отключилась электроэнергия в квартире. В таком положении он остается до устранения опасных факторов.

Недостаток разновидности — постоянное напряжение на катушке и ее сильный нагрев (до 70 градусов).

Работая с нормально-закрытым клапаном, нужно сначала подать питание на катушку, снять защитный колпачок, взвести затвор до фиксации, надеть колпачок назад. При срабатывании действия повторяются

В продаже встречаются отсекатели с управлением электрическим импульсом. Они работают иначе. В открытом положении клапан удерживается защелкой. Если на катушку попадает импульс тока от датчика, защелка освобождается.

Если закрывающий импульс поступает при отключении электроэнергии (э/э) и при срабатывании сигнализатора, прибор действует как нормально-закрытый. Если импульс попадает только по сигналу датчика, клапан работает по принципу нормально-открытого и не прерывает подачу газа при отключении э/э. Эти алгоритмы можно менять с помощью настроек сигнализатора.

Больше информации о разновидностях электромагнитного клапана и принципе работы устройства мы мы привели в другой нашей статье.

Соотношение параметров отсекателя с системой

При выборе устройства имеет значение диаметр трубы на участке врезки клапана. В большинстве случаев для бытовых нужд подходит устройство со значением Dn 15, 20 или 25, что соответствует трубам 1/2″, 3/4″ и 1″.

Если в системе присутствует котел или колонка, не работающие при отключении напряжения в электросети, устанавливается нормально-открытый клапан.

Нормально-открытый отсекатель не удобен в паре с датчиком, который автоматически проверяет свои выходы. Сигнализатор будет посылать импульсы, что приведет к срабатыванию клапана

Если работа приборов не зависит от подачи электроэнергии, монтируется нормально-закрытый отсекатель. Он не заблокирует оборудование при отсутствии электричества и не оставит помещение без защиты.

Виды электромагнитных клапанов

В продаже встречается просто огромное количество различных электромагнитных клапанов, все они характеризуются своими определенными свойствами. Все устройства делятся на два основных типа:

  1. Нормально закрытые.
  2. Нормально открытые.

Довольно большое распространение получили нормально закрытые варианты исполнения, так как они предотвращают утечку основного вещества в случае возникновения аварии. Нормально открытый применяется намного реже, к примеру, когда при отсутствии питания нужно обеспечить подачу потока.

Классификация также проводится по типу установленных катушек. По этому признаку выделяют следующие варианты исполнения:

  1. Постоянного тока. Катушка подобного типа характеризуется малым полем, генерируемым при работе устройства. Именно поэтому она устанавливается в моделях с небольшой пропускной способностью.
  2. Переменного тока. Этот вариант исполнения характеризуется тем, что катушка создает довольно большое электромагнитное поле. Устанавливается подобный вариант в случае, когда поток подается под большим давлением.

Выделяют модели, которые классифицируются по типу работы. Примером можно назвать следующие варианты исполнения:

  1. Одноходовые.
  2. Двухходовые.
  3. Трехходовые.

Первый вариант исполнения имеет только один патрубок. Поэтому он не может применяться для смешивания различных потоков.

Трехходовые используются в том случае, когда нужно провести смешивание больших объемов жидкости, проводить регулирование температуры. Также в отдельную категорию отводят варианты исполнения, которые могут применяться в помещениях взрывоопасного типа.

Подсоединение запорного механизма может проводится самым различным образом. Довольно большое распространение получили:

  1. Резьбовые нормально открытые клапана просты в монтаже и сегодня встречаются крайне часто в быту. Они обеспечивают требуемую степень герметичности и просты в монтаже.

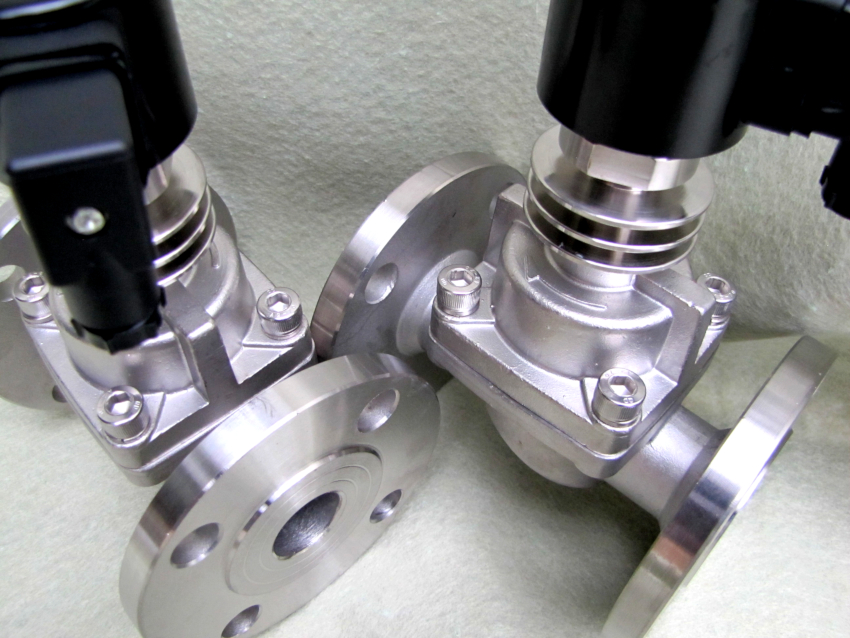

  2. Фланцевые устройства сегодня распространены в промышленности. Подобный тип соединения характеризуется высокой устойчивостью к воздействию давления.

Редко проводится подсоединение рассматриваемого устройства при применении технологии сварки. Это связано с тем, что слишком высокая температура становится причиной повреждения основных деталей, может оказывать негативное воздействие на электромагнитную катушку.

Кратко о механизме трехходового клапана

Устройство трехходового клапана бытового газового котла и другого газового оборудования является достаточно простым, несмотря на сложную, на первый взгляд, форму. Следует отметить, у каждого производителя конструктивное исполнение клапанов существенно отличается, но принцип действия фактически остаётся неизменным.

Традиционно корпус прибора изготавливают из бронзы. Рабочие элементы, например, шток, пружины – выполняются из стали. Мембрана обычно изготовлена из резины Для уплотнения штока используется двойной кольцевой элемент. Соединительные детали (штуцеры) могут иметь исполнение под резьбу или пайку, в зависимости от модели трехходового клапана.

Один из широко распространенных вариантов исполнения трехходового клапана: 1, 2 – угловой проходной транспортный канал; 1, 3 – прямой проходной транспортный канал; 4 – головка привода; A – транспорт потоков в режиме отопления; B – транспорт потоков в режиме ГВС

Обычно совместно с прибором используется электромеханический привод. Благодаря его работе осуществляется двухточечное регулирование.

Так, привод у трехходового клапана может быть ручным, электромеханическим (термостатический, с термоголовкой), электрическим, гидравлическим.

Принцип работы трехходового клапана для схемы газового котла, примерно, следующий: когда устройство находится в режиме нормально открытого транспорта, прямой проходной транспортный канал, соответственно, открыт. Угловой проходной канал остаётся закрытым.

Иное состояние механизма обеспечивает открывание углового транспортного канала и блокировку прямого транспортного канала, соответственно. Также возможны промежуточные положения штока и заслонки трехходового клапана.

Подробнее об устройстве и принципе работы трехходового клапана мы говорили в следующем материале.

НО термостаты

Эти термостаты работают точно по такому же принципу.Единственная разница заключается в том, что на колесе, которое является синим, выставляется температура включения вентилятора для охлаждения. Данную систему можно встретить на серверах, либо других высокочувствительных электроприборах, которые при работе излучают огромное количество тепла.

При достижении температуры, которая задается пользователем, замыкается цепь и включается вентилятор, обдувающий приборы. Когда значение опускается ниже заданных значений, термостат разрывает цепь.

—>

Термостат биметаллический KSD-301-175 NO

—>

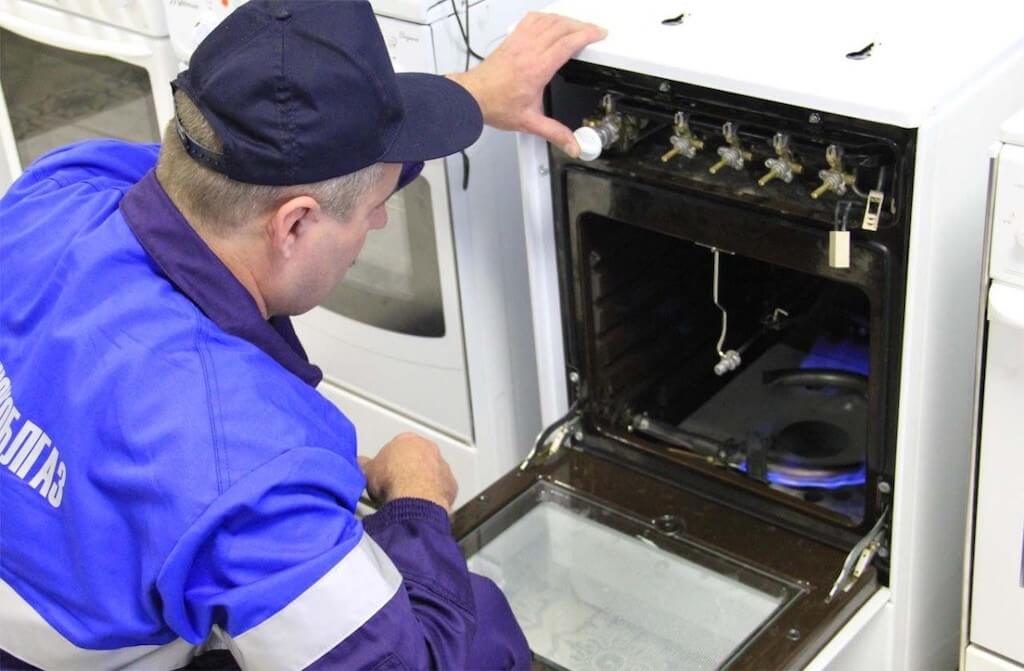

Можно ли отключить газ-контроль самостоятельно?

Правильная и безопасная установка, подключение/отключение и даже эксплуатация газовых плит лежат на плечах владельцев квартир и квартиросъемщиков. Эта ответственность прописана в Гражданском кодексе РФ, в статье 210.

При желании самовольно отключить газовое оборудование необходимо ознакомиться с документом под названием «Строительные нормы и правила газоснабжения 2.04.08-87». Там черным по белому сказано, что необходимо вызвать квалифицированного специалиста с аттестатом от Газонадзора и сертификатом.

Пытаться самому отключить систему газ-контроль можно только в том случае, если уже был опыт ремонта подобных приборов, а их устройство кажется знакомым.

Самое главное, что необходимо сделать — отключить подачу газа

Кроме этого, важно соблюсти следующие правила безопасности:. p, blockquote 37,0,0,0,0 —>

p, blockquote 37,0,0,0,0 —>

  • обесточить полностью кухню и убрать все приборы с автономным питанием — даже смартфоны;
  • открыть нараспашку окна;
  • перекрыть кран на газовой плите и вынуть вилку прибора из розетки;
  • поставить заглушку на трубу;
  • проверить качество заглушки с помощью мыльного раствора — он не должен пузыриться;
  • если раствор запузырился, появились свистящие звуки или запах газа, необходимо срочно вызвать аварийную службу.

p, blockquote 39,0,0,0,0 —>

  1. Открыть систему газового контроля;
  2. Отсоединить термопару — это делается ключом;
  3. Извлечь электроклапан;
  4. Вытащить из клапана пружину;
  5. Вставить клапан;
  6. При желании присоединить термопару;
  7. Собрать плиту;
  8. Проверить качество соединений мыльным раствором.

Источник

Устройство электромагнитного газового клапана

Рабочим элементом газового электромагнитного клапана является седло – расположенное внутри корпуса отверстие для прохода рабочей среды, а также затвор. В зависимости от модели и конфигурации устройства затвор может быть выполнен как в виде тарелки, так и в виде поршня. Совершая возвратно-поступательные движения, затвор открывает или перекрывает подачу газа. Устанавливается он на магнитный стержень (сердечник), который подсоединен к электромагниту. Сама же катушка электромагнита устанавливается в верхней части корпуса с наружной стороны клапана.

Газовый электромагнитный клапан: принцип действия

Принцип работы электромагнитного газового клапана состоит в том, что при подаче электричества на катушку создается магнитное поле. Под действием этого поля электромагнит втягивается в катушку, и тем самым задает направление движения затвору.

Во время эксплуатации клапан подвергается воздействию двух сил – с одной стороны это сила сопротивления возвратной пружине, а другой – сила магнитного поля. Последняя регулируется силой электрического тока – чем сильнее электрический ток, тем выше сила, с помощью которой преодолевается воздействие пружины. Таким образом, с помощью регулировки подачи тока можно регулировать степень открытия или закрытия электромагнитного газового клапана, а, следовательно, и подачу рабочей среды.

При отключении электропитания клапан приходит в исходное положение, которое определяется его конструкцией.

Разновидности электромагнитных газовых клапанов

Все существующие сегодня модели газовых электромагнитных клапанов можно условно разделить на три большие группы:

Нормально открытые (НО). При отключении подачи электричества нормального открытые газовые клапаны находятся в открытом положении, обеспечивая свободный проход рабочей среды.

  • Нормально закрытые (НЗ). Нормально закрытые электромагнитные клапаны без подачи электричества приходят в закрытое состояние, тем самым перекрывая поток газа в трубопроводе или какой-либо системе.
  • Универсальные. Универсальный газовый электромагнитный клапан сконструирован таким образом, что при отключении электричества он может оставаться как в закрытом, так и в открытом положении.

Что касается других различий, то здесь можно выделить электромагнитные газовые клапаны прямого и непрямого действия. Первые предполагают, что затвор клапана приводится в действие только за счет движения сердечника; вторые используют для движения затвора не только сердечник, но и силу воздействия рабочей среды, что позволяет значительно экономить усилия при больших проходах.

Различаются электромагнитные газовые клапаны и по количеству ходов. В настоящее время существуют:

Двухходовые клапаны, имеющие только входное и выходное отверстие. Устройства этого типа предназначены исключительно для подачи или перекрытия рабочей среды в какую-либо систему.

  • Трехходовые клапаны, имеющие одно входное и два выходных отверстия. Такой электромагнитный газовый клапан может не только пропускать, но и перенаправлять поток газа в системе.
  • Четырехходовые клапаны – это устройства, которые имеют четыре отверстия – одно впускное и три выпускных. Как и трехходовые клапаны, они могут перераспределять поток рабочей среды, но в отличие от них дают больше возможностей для подключения к различным системам.

Стоит отметить, что внутри каждого типа электромагнитных газовых клапанов существует множество моделей и модификаций этих устройств, различающихся, как размерами, так и функциональными возможностями. К примеру, в соответствии с условиями эксплуатации некоторые модели клапанов могут иметь специальное покрытие, устойчивое к воздействию агрессивных сред.

Где приобрести электромагнитный газовый клапан?

Электромагнитные газовые клапаны – это устройства, работающие на газовых трубопроводах, и выход их из строя может привести к самым неприятным последствиям. Именно поэтому клапаны должны отвечать самым строгим требованиям, предъявляемым к их безопасности и надежности. А это значит, что приобретать их нужно только у прекрасно зарекомендовавшего себя производителя.

ОАО «Пензенский арматурный завод» – это предприятие с более чем полувековой историей. За время работы завода наши устройства не раз доказывали свое высочайшее качество и непревзойденную надежность

Поэтому при необходимости приобретения трубопроводной арматуры, рекомендуем вам обратить внимание на продукцию ОАО «ПАЗ», среди которой представлены и различные модели электромагнитных газовых клапанов

Виды и сфера применения

Область применения соленоидного клапана не ограничивается хозяйственно-бытовой деятельностью. Наряду с централизованным отоплением и водоснабжением квартир и домов запорное оборудование можно увидеть в различных технологических системах, где они работают за счет срабатывания датчиков и таймеров.

Широко используется в следующих системах:

  • мелиорация (полив) газонов, садово-огородных участков, оранжерей — в таких клапанах плунжер находится в нормально закрытом положении и открывается при срабатывании таймера, запрограммированного на определенный временной интервал полива;
  • общественные туалеты, душевые, автомойки, моечные системы в сфере автосервиса — аналогичный принцип работы клапана, основанный на периодическом срабатывании таймера, открывающего поток воды;
  • отопительные системы — используются как защитные устройства, предотвращающие технологические потери при порыве труб, а также восполняющие объем воды в системе при ее испарении;
  • в промышленности — устройства служат своего рода дозаторами для подачи жидкости для смешивания различных материалов и сырья.

Основной задачей соленоидного клапана является равномерное и дозированное распределение и подача воды. Это обеспечивает точный контроль расхода и позволяет предотвратить потери основных ресурсов предприятия.

Другая цель использования клапана — регулирование основных гидравлических параметров трубопровода. Например, в системах отопления и горячего водоснабжения соленоид устанавливается для точного контроля движения и подачи воды.

Для этого устройство подключается к датчикам, запрограммированным на определенное давление или температуру. При наполнении системы водой температура труб и радиаторов естественно повышается до критической отметки, что может быть чревато аварией. Для предотвращения нежелательной ситуации клапан срабатывает, перекрывая приток горячей воды до тех пор, пока температура в систем не выровняется.

По видам можно классифицировать соленоидные клапаны на несколько категорий:

  • по принципу действия — нормально открытые, нормально закрытые и бистабильные;
  • по типу работы — одноходовые, двухходовые, трехходовые;
  • по виду соленоида — постоянного и переменного тока;
  • по типу соединения — резьбовые и фланцевые;
  • по способу работу механизма — прямого и пилотного действия.

Нормально закрытые клапаны устанавливаются таким образом, что плунжер находится в состоянии “закрыто”. При возникновении электромагнитного поля он открывается, позволяя воде двигаться по трубам. Такие устройства можно увидеть в системах полива газонов, садов, оранжерей.

Нормально открытые клапаны в ждущем режиме находятся в положении “открыто” и не препятствуют току воды. Как только возникает напряжение на индукционной катушке, плунжер перекрывает воду. Такие устройства обычно устанавливаются в системах отопления, водоснабжения, канализации.

Одноходовые клапаны — простые устройства, работающие либо на перекрытие, либо пропуск рабочей среды по трубам. Двухходовые модели могут использоваться для предотвращения обратного тока рабочей среды. Трехходовые устройства — самые сложные по конструкции — используются для смешения потоков воды разных температур, например, при подключении системы “теплый пол” к централизованному отоплению.

Электромагнитный прибор для газа

Стоит сказать, что устройство может быть односедельным или двухседельным. К тому же газовые клапаны-отсекатели с сигнализаторами могут быть как первого, так и второго типа

Наличие сигнализатора в случае с газом особенно важно, так как необходимо не только перекрыть систему, но и сообщить оператору, что утечка произошла

Что касается односедельного клапана, то он отсекает поток рабочей среды лишь с одной из сторон. Чаще всего размеры таких клапанов не будут более 50 мм. Двухседельное же устройство позволяет пропускать поток газа сразу в две стороны, но при этом оно менее герметично, чем односедельное.

Стоит также обратить внимание на то, что очень важно правильно выбрать устройство. Если выбирается электромагнитная конструкция, то она должна четко соответствовать по своим характеристикам сфере применения. Здесь важно обращать внимание на совпадение не только по транспортируемой рабочей среде, но и по давлению в трубопроводе, а также по температуре среды

Здесь важно обращать внимание на совпадение не только по транспортируемой рабочей среде, но и по давлению в трубопроводе, а также по температуре среды

Кроме того, так как это предохранительная деталь, скорость его реагирования в экстренных случаях должна быть максимально быстрой

Здесь важно обращать внимание на совпадение не только по транспортируемой рабочей среде, но и по давлению в трубопроводе, а также по температуре среды. Кроме того, так как это предохранительная деталь, скорость его реагирования в экстренных случаях должна быть максимально быстрой

Как выбрать

Перед приобретением определённого варианта вентиля, рекомендуется ознакомиться с техническими характеристиками. Некоторые конструкции способны работать с максимальной отдачей только в одном направлении. Если не учитывать данный аспект, то через короткий промежуток времени устройство может выйти из строя, что предполагает дополнительные материальные расходы на ремонт или приобретение новой модели.

Второй аспект, который необходимо учитывать при выборе — это среда, в которой планируется использовать соленоидный вентиль. В технических характеристиках должны быть указаны два диаметра: внутренний и наружный.

Внимание, некоторые заграничные производители указывают информацию в дюймах. Большинство современных моделей способны выдержать давление до 10Б

Анализируя отечественный рынок, наибольшим спросом пользуется устройство Danfoss

Производителем представлена целая линейка вентилей:

Анализируя отечественный рынок, наибольшим спросом пользуется устройство Danfoss. Производителем представлена целая линейка вентилей:

  1. Если нужна модель, обладающая гибкостью и повышенной надежностью, то EVR – лучший выбор. Линейка предполагает прямое воздействие и подойдет для морозильных или холодильных камер.
  2. EVRA актуальна для эксплуатации в трубопроводах с горячим газом.
  3. STF для климатических установок, способных поддерживать оптимальную температуру в любое время года.

Широкую популярность Danfoss приобрел благодаря высокому качеству товара.

Признаки поломки

Определить неисправность можно по внешним признакам:

  1. Код ошибки на дисплее стиралки.
  2. Вода набирается в бак без остановки.
  3. При запуске машины не слышно звука забора воды.
  4. Бак переполняется водой.

Детальнее о том, как проверить и заменить впускной клапан стиральной машины, читайте ниже.

Как самостоятельно найти неисправность

Перед тем, как проверить электроклапан, осмотрите фильтр-сеточку. Находится он между заборным шлангом и входным клапаном и служит для задержки частичек мусора, поступающих из водопровода.

Поскольку со временем фильтр мог забиться, опишем принцип его очистки:

  • Отключите СМ от питания.
  • Перекройте впускной вентиль.
  • Открутите заливной шланг и слейте из него остатки воды в раковину или другую емкость.
  • За шлангом вы обнаружите сеточку. Вытащите ее с помощью пассатижей,и очистите под проточной водой.

Рассмотрим, как открыть и проверить входной клапан в стиральной машине.

  • Уберите крышку вверху стиралки. Для этого сзади выкрутите винты, которые удерживают верхнюю крышку.
  • Осмотрите клапан на момент повреждений. Если внешне ничего не видно, снимите прибор.
  • Отсоедините шланги, ведущие к клапану. Сначала нужно разжать металлические хомуты, поэтому используйте плоскогубцы.
  • Теперь отключите проводку.
  • Открутите болты, крепящие деталь к корпусу СМА.
  • Вытащите клапан.

Осмотрите шланги и сам прибор на момент засора. Как проверить заливной клапан? Проверяйте над емкостью или раковиной, чтобы не намочить на пол.

Следующий вариант проверки нужно проводить достаточно осторожно. Вы должны подать на катушки прибора напряжение в 220 Вольт. При этом секция должна открыться и заполнить емкость водой

Опасность данного метода в том, что при контакте электричества и воды может возникнуть короткое замыкание. Поэтому работать нужно очень осторожно

При этом секция должна открыться и заполнить емкость водой. Опасность данного метода в том, что при контакте электричества и воды может возникнуть короткое замыкание

Поэтому работать нужно очень осторожно

Точно убедиться, необходим ли ремонт клапану стиральной машины, можно при помощи мультиметра. Настройте тестер в режим измерения сопротивления. Поочередно прикладывайте щупы к каждой обмотке, замеряя ее сопротивление. Исправная деталь должна показать результат в 3 кОМ.

Описание изделия

В настоящее время мало какая система работает без автоматизации при направлении воздуха или водных потоков.

Водяной или воздушный электрический агрегат нашел себе достаточно широкое применение практически во всех отраслях домашнего и народного хозяйства, а также в производственных отраслях.

Он входит в состав водопроводов или воздуховодов с различной степенью сложности конструкции. Агрегат с электромагнитным приводом интенсивно задействуется в тех системах, где большинство приборов имеют принцип автоматического управления.

Кроме того, электрический клапан для воды (220, 24, 12в) нашел себе применение не только в сложнейших и многоступенчатых технологических процессах, но и в бытовой сфере.

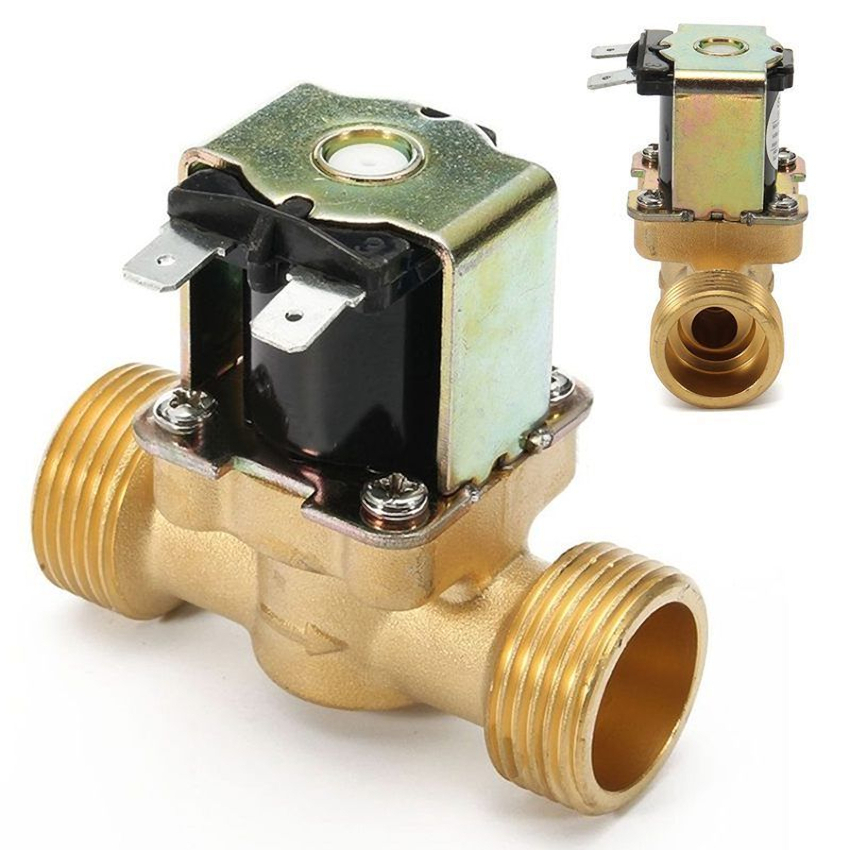

Электромагнитный соленоидный клапан для воды предназначен для осуществления корректной регулировки проходящих через него потоков газов и жидкостей.

Сфера применения

Соленоидный клапан имеет предельно простую конструкцию. Этот водопроводный соленоидный агрегат NT8048 DC12V (220, 24, 12в) состоит из корпуса и соленоидного элемента – электромагнита со встроенным сердечником.

Соленоид оборудован поршнем или диском, благодаря которому осуществляется регулировка потока рабочей жидкости внутри устройства.

Запорный автоматический соленоидный клапан для воды способен дистанционно подавать необходимые объемы рабочих веществ.

Автоматический клапан с электрическим приводом

Это может быть поток воздуха, пар, жидкость или же газообразное вещество. Принцип подачи, это то, что она осуществляется в нужный момент времени на автоматическом режиме или под контролем оператора.

Автоматический водопроводный затвор (220, 24, 12в), применяется в самых необходимых и востребованных сферах. Наибольшее распространение он получил в:

  • Поливе. Задействуется при орошении садов, огородов, оранжерей. При установке данного агрегата все эти процессы подвергаются полной автоматизации. Электрический соленоидный агрегат с сервоприводом (220, 24, 12в) позволяет при подключении таймера задавать временные интервалы включения и выключения устройства. Он может быть нормально открытый или закрытый. Эти ритмы будут руководить регулировкой потоков воды. Преимущества применения более чем очевидны – можно не тратить время на постоянный контроль над поливными системами;
  • Канализационных системах. Соленоидный электрический клапан (12, 24 в) для воды активно применяется для осуществления регулировки подачи воды в общественных туалетах и душевых. Здесь также применяется таймер, который осуществляет автоматическое включение и выключение подачи водяного напора;
  • Моечных системах. Электромагнитный водопроводный клапан (220, 24, 12 вольт), может обеспечивать своевременный слив воды при проведении мойки автомобилей. Кроме того данный пневматический агрегат довольно часто применяется на стиральных машинах бытового и промышленного типов;
  • Крупномасштабных кухнях. Электрический клапан подачи воды sp6135 (220, 24, 12 вольт) является, по праву, незаменимым элементом на конвейерных системах производства хлебобулочных изделий, регулировке уровня подачи воды к промышленным посудомоечным системам, и даже к кофейным комбайнам;
  • Точном дозировании. Электрический соленоидный затвор для горячей воды принимает непосредственное участие в разнообразных процедурах смешивания сырья и материалов;
  • Отопительных системах. Водяной магнитный клапан (220, 24, 12 вольт) препятствует возникновению перебоев при работе систем отопления. Устройство восполняет потери при постепенном испарении воды на магистральных отопительных каналах.

Классификация клапанов: что такое соленоид, основные виды механизмов

Соленоидные вентили – это запорные и регулирующие устройства, которые используются для включения и отключения системы, внутри которой движется жидкость или газ. Они позволяют контролировать работу коммуникаций дистанционно. В конструкции этих устройств присутствуют электрические магниты, именуемые соленоидами. Этим и объясняется их название.

Электромагнитные клапаны — это запорные устройства, которые применяются для включения и отключения системы

Электромагнитный клапан имеет практически такое же строение, что и стандартный вариант запорного устройства. Отличие заключается лишь в том, что срабатывание механизма происходит, когда на катушку соленоидного клапана поступает электрический заряд. Для его открытия и закрытия не требуется прилагать физические усилия.

В промышленности с помощью таких клапанов контролируется процесс транспортировки различных сред и жидкостей, а также регулируется сила тока. Кроме этого, они широко применяются в быту.

Соленоидный электромагнитный клапан: классификация устройств

Существует несколько разновидностей соленоидных запорных устройств. Эти приборы классифицируются по разным признакам:

  • типу конструкции;
  • материалу, из которого изготовлена корпусная часть;
  • виду уплотнителя;
  • положению запора внутри, когда система находится в обесточенном состоянии;
  • способу подключения.

Каждая разновидность прибора рассчитана на работу в различных условиях, при определенном давлении и температуре. Устройства разного типа контролируют свою среду. Различают водяные клапаны, газовые, воздушные, паровые. Существуют устройства, регулирующие работу систем, внутри которых перемещаются нефть, бензин и другие виды топлива.

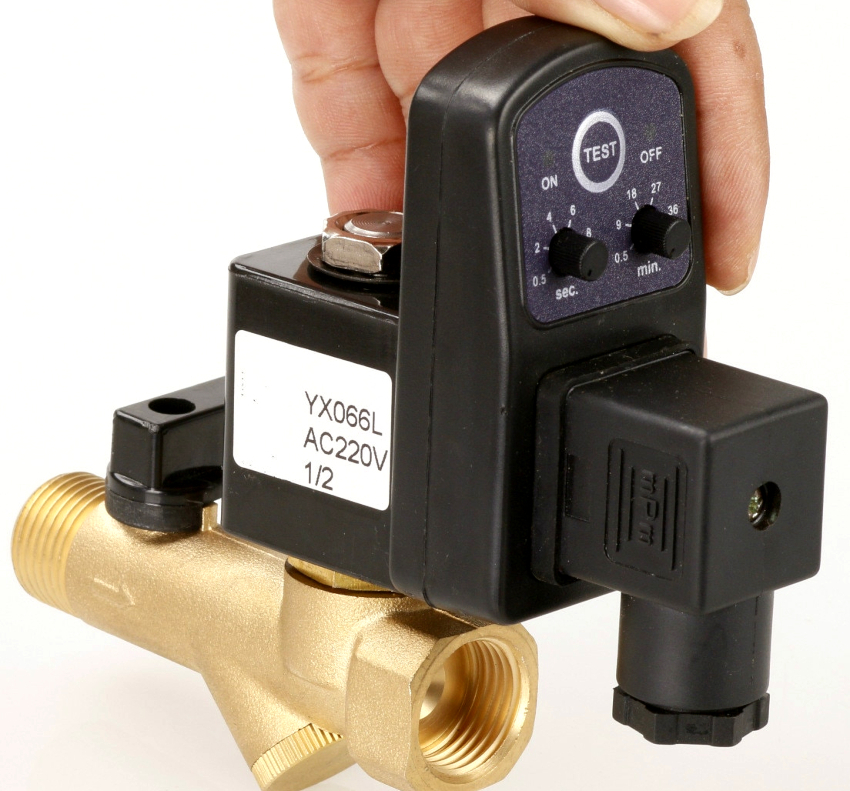

Соленоидный электромагнитный клапан классифицируется по типу конструкции, способу подключения, положению запора

По способу подключения электромагнитные приборы бывают муфтовыми, фланцевыми и штуцерными. Их размер варьируется в пределах 6-150 DN, что позволяет подобрать запорный механизм для любого трубопровода. Для изготовления корпусной части приборов производители используют нержавеющую сталь, чугун, латунь, а также различные виды пластика, обладающие повышенным запасом прочности.

Перекрытие жидкости клапаном осуществляется благодаря мембране, установленной внутри него. А также в этом процессе принимает участие уплотнитель, который изготавливается из эластичных полимеров:

  • этилен-пропиленового эластомера;
  • фторэластомера;
  • бутадиен-нитрильного каучука.

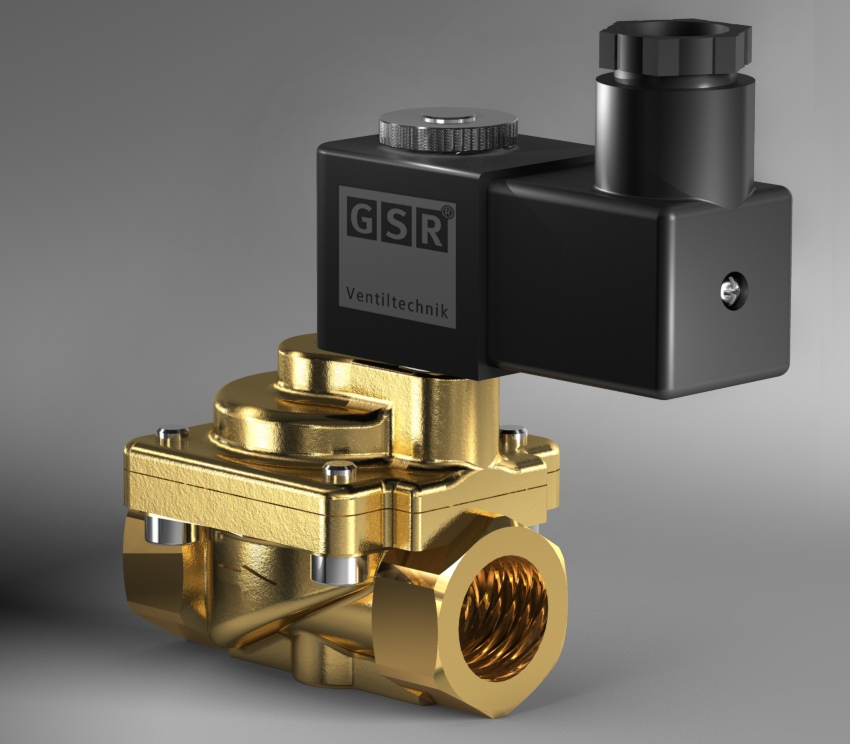

По типу подключения электромагнитные клапаны бывают муфтовыми, штуцерными и фланцевыми

Изделия из фторэластомера способны выдерживать высокие температуры, а также контакт с бензином и маслами. Каучуковые уплотнители имеют промышленное назначение, поскольку проявляют стойкость к воздействию нефтепродуктов. В электрических клапанах для воды используются изделия из этилен-пропиленового эластомера. Они могут контактировать с кислотами, солями и щелочами, которые присутствуют в составе жидкости.

Классификация электроклапанов для воды по принципу функционирования

Функциональные возможности запорных устройств зависят от внутреннего строения, количества патрубков и отверстий. По принципу действия электромагнитные клапаны делятся:

  • на одноходовые;
  • двухходовые;
  • трехходовые.

Одноходовые изделия подключаются к трубопроводной системе посредством одного патрубка. Эти устройства выполняют защитную функцию. Если в системе повышается уровень давления, они просто выпускают лишнюю воду или пар. В соленоидных клапанах 2/2 (двухходовых) имеется два отверстия – входное и выходное.

Трехходовые устройства подключаются к трубам с помощью трех патрубков. Они имеют два входных отверстия и перенаправляют носитель из одного трубопровода в другой. Такие приборы обычно устанавливаются в системах отопления. Функциональные возможности соленоидных электромагнитных клапанов (220В) с тремя патрубками позволяют смешивать рабочую среду путем перегонки теплового носителя между двумя контурами. В результате происходит изменение температуры воды в системе. При этом трубопровод продолжает работать в том же режиме.

Перекрытие движения жидкости осуществляется с помощью мембраны, установленной внутри клапана

По принципу работы соленоидные клапаны бывают прямыми и непрямыми. В устройствах прямого действия сердечник перемещается исключительно под влиянием электромагнита. Непрямые клапаны реагируют еще и на давление рабочей среды.

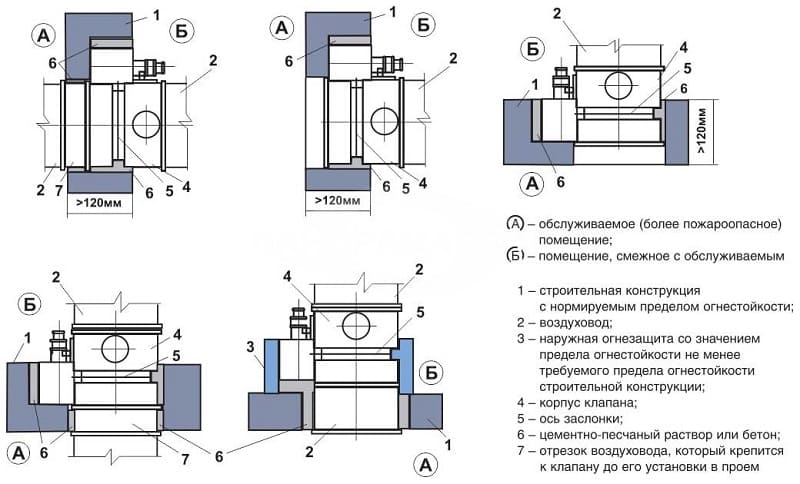

Монтажные правила и эксплуатации

Выделяют несколько основных эксплуатационных правил, которые дают возможность убрать вероятность допущения ошибки. При их учете можно сделать монтаж собственными руками:

Перед непосредственным выполнение работы рекомендуется выполнить подготовку трубопровода

Для этого он очищается от грязи, делается подходящая разметка.
Подобранное место должно быть на виду и к нему гарантирован частый доступ.
Сборка и разборка проходит только в том случае полного обесточивания устройства.
На хорошо открытый клапан не должна оказываться нагрузка от трубы.
Установка хорошо открытого клапана проходит с учетом нанесённых стрелок.
В случае монтажа на открытом участке уделяют внимание возможности защиты конструкции.
Используются уплотнительным материалы.
Электричество подводится с помощью гибкого кабеля, толщина жил которых не менее 1 мм.. Выполнение правил монтажа значительно продлевает срок эксплуатации устройства

По мимо этого, таким образом получиться избежать поломок и появления иных проблем

Выполнение правил монтажа значительно продлевает срок эксплуатации устройства. По мимо этого, таким образом получиться избежать поломок и появления иных проблем.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
