Электромагнитный клапан

Принцип работы электромагнитных систем

Принцип работы электромагнитного запорного клапана основан на физическом явлении электромагнитной индукции. При протекании тока по катушке индуктивности внутри нее возникает магнитное поле, воздействующее на сердечник из магнитных материалов силой, приложенной в продольном направлении. Эта сила, в зависимости от полярности приложенного напряжения, пытается втянуть сердечник внутрь катушки либо вытолкнуть его. При этом происходит открытие либо закрытие затворного элемента.

Устройства с низким управляющим напряжением обладают небольшой мощностью и ограниченным усилием, передаваемым на запорный элемент. Это позволяет использовать для управления ими низковольтные полупроводниковые схемы. Применяются такие устройства в системах низкого напора рабочей среды, на трубопроводах малых диаметров.

Приводы, работающие на переменном токе, развивают гораздо большие усилия и могут применяться на магистральных трубопроводах высокого давления и больших диаметров.

Область использования

Применение электромагнитных клапанов осуществляется в самых разных областях человеческой деятельности, везде, где возникает необходимость управлять потоками жидкостей и газов дистанционно. Сюда входит:

  • Бытовые системы отопления.
  • Системы водоснабжения и водоподготовки.
  • Технологические установки.
  • Трубопроводный транспорт.
  • Генерация и распределение тепла.
  • Бытовые приборы.
  • Канализация.
  • Орошение.
  • Транспортные средства.

Использование электромагнитных клапанов на транспорте понемногу снижается, поскольку все больше видов транспортных средств переходят на электрические источники энергии и отказываются от жидкого топлива и гидравлики, заменяя их на более надежные электрические приводы. Сходные перспективы просматриваются и в системах отопления. Но в водоснабжении, канализации и других отраслях роль электромагнитных затворов будет только возрастать.

О разновидностях изделий

Классификация изделий проводится по нескольким параметрам.

Исходя из положения запорного элемента в отсутствие напряжения на катушке различают:

  • Нормально открытые, или НО. Проход для жидкости или газа открыт, а при подаче напряжения- он закрывается.
  • Нормально закрытые, или НЗ. Проход для среды перекрыт, а при подаче напряжения он открывается.

Некоторые модели выпускаются универсальными, а нормально положение запорного элемента настраивается при установке и подключению к управляющей сети. Такие переключаемые устройства называют бистабильными.

В зависимости от рабочей среды запорную арматуру выпускают для:

  • Воздуха.
  • Воды.
  • Пара.
  • Активных сред.
  • Горюче-смазочных материалов.

Приборы для работы в радиоактивных средах отличаются специальным подбором материалов с повышенной радиационной стойкостью. Вакуумный электромагнитный клапан должен обеспечивать особо высокую герметичность

Исходя из характеристик внешней среды, исполнение прибора может быть:

  • Обычное
  • Для влажных помещений.
  • Термостойкие (для высоких температур).
  • Морозостойкие (для экстремально низких температур).
  • Взрывозащищенное. Такие устройства не должны искрить при включении либо выключении. Для этого в них применяются специальные конструктивные решения и материалы.

По типу питающего напряжения катушки делятся на

  • Переменного тока, высокого напряжения. Развивают большие усилия, используются на магистральных трубопроводах высокого давления и больших диаметров.
  • Постоянного тока, низкого напряжения. Применяются на трубах небольшого сечения и низкого напора.

Есть отдельный класс электромагнитных отсечных клапанов высокого давления. Их называют отсечными. Они предназначены для моментального перекрытия трубопроводов или герметизации емкостей в случае возникновения нештатных или аварийных ситуаций.

И, наконец, по типу функционирования клапаны делятся на

  • Одноходовые. Такой затвор имеет только входящий патрубок. Обычно они нормально закрытые и открывают путь водяному или воздушному потоку во внешнюю среду. Используются в качестве предохранительных.
  • Двухходовые. Самый распространенный вид, имеют входящий и выходящий патрубки и монтируется в разрыве трубопровода. Применяются для управления потоком в одном из контуров трубопроводной системы.
  • Трехходовые. Могут иметь один входной и два выходных патрубка либо два входных и один выходной.

Трехходовые клапаны первого типа применяются для перенаправления потоков из одного контура в другой (например, в системе отопления). Это позволяет поддерживать температуру рабочей среды постоянной без изменения параметров работы источника тепла. Устройства второго типа используются для смешения двух потоков, имеющих разную температуру. Характерным примером служит однорычажный шаровой смеситель на кухне или в ванной.

Конструктивные особенности

Устройство клапана состоит из полимерного или металлического корпуса, внутри которого находится соленоид, плунжер, шток и мембрана.

Материалом для исполнения корпуса служит пластик, либо нержавеющая сталь, латунь или чугун, что определяется сферой использования клапана. Например, металлический корпус используется в системах с химически агрессивными или высокотемпературными средами, тогда как пластиковые применяются для простой водопроводной питьевой или технической пресной воды. Мембраны и уплотнители клапана производятся из полимерных материалов на основе каучука и полиэтилена.

Обслуживание, устройство и ремонт автомобилей ВАЗ 2108, 2109, 21099 – Проверка системы ЭПХХ с помощью специальных приборов- Лада СамараСпутник

Для проверки системы ЭПХХ необходимо иметь вольтметр с пределом измерений до 15 В и тахометр (если автомобиль не оборудован тахометром). Также желателен омметр для проверки целостности электрических цепей.
Наиболее характерный признак неисправности системы ЭПХХ — остановка двигателя после резкого сброса «газа» на частоте вращения коленчатого вала выше средней. Если на других режимах двигатель работает устойчиво, следует проверить функционирование блока управления системы ЭПХХ. Для этого…

…отсоединяем колодку провода от вывода электромагнитного клапана.

Снимаем изоляционную колодку с наконечника провода, соединяющего блок управления с электромагнитным клапаном.
Наконечник надеваем на вывод электромагнитного клапана и подсоединяем к нему «плюсовой» щуп вольтметра. Второй вывод прибора соединяем с «массой». Пускаем двигатель и прогреваем его до рабочей температуры. На холостом ходу, при закрытой дроссельной заслонке, на выводе клапана должно быть не менее 10 В.
Открывая дроссельную заслонку, увеличиваем частоту вращения коленчатого вала до 4000 мин–1. Затем резко закрываем заслонку. От момента закрытия дроссельной заслонки (наконечник винта «количества» замыкается на «массу») и до падения частоты вращения коленчатого вала примерно до 1900 мин–1 напряжение на выводе клапана должно быть не более 0,5 В.
При снижении частоты вращения коленчатого вала до 1900 мин–1 блок управления вновь должен подать напряжение на вывод электромагнитного клапана.
Если все указанные условия выполняются, а двигатель глохнет при сбросе «газа», то чаще всего это связано с очень обедненной смесью на холостом ходу или регулировкой на слишком низкую частоту вращения коленчатого вала на этом режиме. В любом случае требуется проверить и отрегулировать холостой ход с проверкой содержания СО в отработавших газах.
Если в результате проверки установлено, что напряжение на выводе электромагнитного клапана при закрытии дроссельной заслонки остается неизменным, то…

…разъединяем колодку провода наконечника винта «количества».

Замыкаем на «массу» наконечник провода, соединенного с блоком управления. Если после повышения частоты вращения коленчатого вала выше 2100 мин–1 напряжение падает до 0,5 В и ниже,

…значит, нарушен контакт наконечника винта «количества» (1) с рычагом привода дроссельных заслонок, поврежден или окислился наконечник провода (2) или оборван сам провод.

В противном случае неисправны блок управления или его соединительные провода.
Если в результате описанной выше проверки выяснится, что на вывод электромагнитного клапана постоянно поступает напряжение не ниже 10 В, то неисправен блок управления. В этом случае при сбросе «газа» топливоподача не отключается; такая неисправность на работе двигателя никак не отразится, кроме того что немного возрастет расход топлива (на величину около 0,5 л/100 км) и, возможно, появится «дизелинг» после выключения зажигания.
Отсутствие холостого хода может быть связано с неисправностью электромагнитного клапана, блока управления или соединительных проводов. Для определения причины неисправности необходимо убедиться в наличии напряжения на выводе электромагнитного клапана. Когда напряжение отсутствует после включения зажигания или оно значительно ниже 10 В при полностью заряженной аккумуляторной батарее, следует снять наконечник провода с вывода клапана и замерить величину напряжения на нем. Если напряжение на наконечнике составляет около 12 В, то неисправен электромагнитный клапан (короткое замыкание обмотки). Если напряжение значительно ниже или отсутствует, неисправен блок управления или повреждена проводка.
Отсутствие повреждений соединительных проводов блока управления проверяем омметром при выключенном зажигании. Для этого отсоединяем колодки проводов от блока управления, электромагнитного клапана и винта «количества». При проверке используем схему системы ЭПХХ.
После включения зажигания на вывод «4» соединительной колодки блока управления должно подаваться напряжение. Для проверки к выводу подключаем вольтметр.
Омметром также можно проверить контакт, состояние провода винта «количества» и обмотку электромагнитного клапана. Касаясь щупом прибора наконечника провода винта «количества», замеряем сопротивление. При открытой дроссельной заслонке первой камеры прибор должен показывать бесконечно большое сопротивление, а при закрытой — короткое замыкание. Сопротивление обмотки электромагнитного клапана должно быть в пределах 70–80 Ом.

Правила установки и эксплуатации

Благодаря указаниям производителя на корпусе устройства установка соленоидного клапана максимально простая. Человеку с навыками работы с инженерным оборудованием будет легко установить клапан на участке трубопровода. Ключевые рекомендации по установке устройства:

расположить клапан нужно строго в соответствии со стрелками на корпусе устройства, указывающими направление тока воды;
на подающем участке трубы перед самим клапаном рекомендуется установить грязевой фильтр для улавливания частиц (они не должны попадать в устройство клапана, т.к

от них устройство быстро выходит из строя);
подключение устройства к источнику питания происходит только после установки его в трубопровод и проверки герметичности соединения;
важно следить, чтобы на устройство не было весовой нагрузки труб;
при установке на открытом воздухе необходимо изолировать устройство или выбирать модель соответствующего уровня IP.. В остальном установка клапана по принципу не отличается от других видов запорной арматуры

Например, при использовании устройства с резьбовым соединением необходимо сделать резьбу на трубе при помощи специального инструмента. Непосредственно перед установкой трубу нужно подготовить — зачистить от загрязнений и заусенцев, обезжирить с помощью растворителей

В остальном установка клапана по принципу не отличается от других видов запорной арматуры. Например, при использовании устройства с резьбовым соединением необходимо сделать резьбу на трубе при помощи специального инструмента. Непосредственно перед установкой трубу нужно подготовить — зачистить от загрязнений и заусенцев, обезжирить с помощью растворителей.

Проверка клапана

Проверять клапан карбюратора следует на следующих режимах:

  • На холостом ходу. После запуска доводят обороты до 2100 и вслушиваются в работу карбюратора. Должен быть слышен резкий характерный звук, означающий закрытие затвора. Далее плавно снижают обороты до значения в 1900, должен быть слышен щелчок открывания.
  • Торможение двигателем. Нужно сбросить газ, не выключая передачу. Исправный клапан в этом случае не сработает, даже если обороты снизились до 1900. Если слышен щелчок – устройство неисправно.
  • После остановки двигателя. Если при выключенном зажигании в цилиндрах продолжаются самопроизвольные вспышки детонирующей рабочей смеси, двигатель дергается и вибрирует – значит, клапан не перекрывает подачу горючего в камеры и далее в цилиндры.
  • Если при работающем моторе вытащить из разъема провод питания электроклапана- двигатель должен заглохнуть. Если он продолжает работать- значит, клапан неисправен.

Кроме способов проверки электромагнитного клапана «на ходу», можно вывинтить клапан из корпуса карбюратора и попробовать подать на него напряжение с аккумулятора. Один провод от батареи присоединяют к контактной колодке, другой- к корпусу прибора. При подключении напряжения клапан должен щелкнуть и втянуть иглу внутрь себя. После размыкания цепи слышен еще один щелчок, и возвратная пружина втянет иглу. Заодно можно проверить, не загрязнены ли детали устройства смолистыми отложениями. Их нужно отмочить в бензине и удалить мягкой ветошью.

Нужно проверить также, подается ли на контакты управляющее напряжение. Его нормальное значение — 10,5-14,4 в. Если на блоке управление напряжение есть, а на контакте –нет, значит, неисправен провод. Его надо отремонтировать или заменить.

Если на разъеме блока управления напряжения нет, то, скорее всего, неисправен сам блок. Его проверяют, подключив клапан к батарее еще одним временным проводом. К выводу блока управления, управляющему клапаном, подключают вольтметр или контрольную лампочку. Далее следует запустить двигатель. По достижении оборотов в 900 об/мин лампочка должна вспыхнуть, при 2100 об/мин- погаснуть. Если снизить обороны до 1900 об/мин-опять вспыхнуть. Такое поведение лампочки означает исправность блока управления. Если же лампочка вообще не загорается и не гаснет, а также включается и выключается при других оборотах- блок управления подлежит углубленной проверке и, возможно, замене.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Помимо обычных ручных вентилей в магазине также можно увидеть соленоидный электромагнитный клапан автоматического действия. Он позволяет не только управлять током жидкостей и газов в трубопроводах на расстоянии, но и автоматизировать этот процесс.

Такие устройства различаются по внутренней конструкции и назначению. Однако принцип работы у всех них одинаков – закрытие/открытие крана происходит за счет срабатывания электромагнита.

В этой статье рассмотрим, зачем нужен такой клапан и как он работает. Также поговорим об основных разновидностях соленоидных электроклапанов.

Карбюратор ВАЗ-2109

Система холостого хода

рис. 3

Забирает топливо из эмульсионного колодца после главного топливного жиклера 7 Топливо подводится к топливному жиклеру 2 с электромагнитным запорным клапаном 1, на выходе из жиклера смешивается с воздухом, поступающим из проточного канала и из расширяющейся части диффузора (для обеспечения нормальной работы карбюратора при переходе на режим холостого хода). Эмульсия выходит под дроссельную заслонку через отверстие, регулируемое винтом 9 содержания окиси углерода (СО) в отработавших газах.Переходные системыПри открытии дроссельных заслонок карбюратора до включения главных дозирующих систем топливновоздушная смесь поступает:— в первую смесительную камеру через жиклер 2 холостого хода и вертикальную щель 8 переходной системы, находящуюся на уровне кромки дроссельной заслонки в закрытом положении; — во вторую смесительную камеру через выходное отверстие 6, находящееся чуть выше кромки дроссельной заслонки в закрытом положении. Топливо поступает из жиклера 4 через трубку, смешивается с воздухом из жиклера 5, поступающим через проточный канал.

Экономайзер мощностных режимов

рис. 4

Срабатывает при определенном разрежении за дроссельной заслонкой 5 Топливо забирается из поплавковой камеры через шариковый клапан 8. Клапан закрыт, пока диафрагма удерживается разрежением во впускной трубе. При значительном открытии дроссельной заслонки разрежение несколько падает и пружина диафрагмы 7 открывает клапан. Топливо, проходящее через жиклер 9 экономайзера, добавляется к топливу, которое проходит через главный топливный жиклер 4, обогащая горючую смесь.ЭконостатРаботает при полной нагрузке двигателя на скоростных режимах, близких к максимальным, при полностью открытых дроссельных заслонках. Топливо из поплавковой камеры через жиклер 3 поступает в топливную трубку и высасывается через впрыскивающую трубку 13 во вторую смесительную камеру, обогащая горючую смесь.

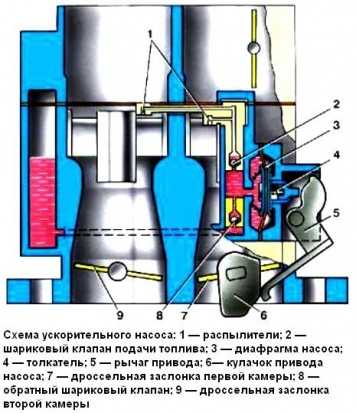

Ускорительный насос

Рис. 5

диафрагменный, с механическим приводом от кулачка 6 на оси дроссельной заслонки первой камеры.

При закрытой дроссельной заслонке пружина отводит диафрагму 3 назад, что приводит к заполнению полости насоса топливом через шариковый клапан 8. При открытии дроссельной заслон ки кулачок действует на рычаг 5, а диафрагма 3 нагнетает топливо через шариковый клапан 2 и распылители 1 в смесительные камеры карбюратора, обогащая горючую смесь. Производительность насоса не регулируется и зависит только от профиля кулачка.

Полуавтоматическое пусковое устройство

Рис. 6

Улучшает управление автомобилем и снижает токсичность отработавших газов в режимах запуска и прогрева двигателя (рис. 6).При запуске холодного двигателя биметаллическая пружина пускового устройства (на рис не показана) с помощью рычагов и тяги 8 удерживает воздушную заслонку 7 закрытой. После запуска двигателя заслонка при помощи диафрагмы 6 приоткрывается на зазор А, который регулируется винтом 11 штока 12 диафрагмы 6 пускового устройства.

Рис. 7

По мере прогрева двигателя охлаждающей жидкостью, циркулирующей через жидкостную камеру 4 пускового устройства, нагревается и биметаллическая пружина, которая обеспечивает открытие воздушной заслонки через рычаги привода пускового устройства и тягу 8 На прогретом двигателе воздушная заслонка открыта биметаллической пружиной полностью.

Рис. 8

Снятие и установку выполняйте только на холодном двигателе. для этого снимите воздушный фильтр. Отсоедините от сектора 11 рычага управления дроссельными заслонками трос и возвратную пружину 12. Выверните винт крепления и снимите блок 3 подогрева карбюратора.Отсоедините от карбюратора электрические провода экономайзера принудительного холостого хода и шланги полуавтоматического пускового устройства. Отверните гайки крепления карбюратора, снимите карбюратор и закройте заглушкой входное отверстие впускной трубы. Установку карбюратора выполняйте в обратном порядке. Перед установкой проверьте состояние проставки карбюратора и плоскостей соединения впускной трубы с карбюратором. Не допускается крепление и подтягивание гаек крепления нагретого карбюратора. После установки отрегулируйте привод управления карбюратором, а также холостой ход двигателя. Привод управления карбюратором должен работать без заеданий.

Продукция Arcom: характеристики соленоидного электромагнитного клапана AR HX 3

Компания Arcom поставляет на рынок тысячи наименований электрического оборудования. В этом списке находятся регистраторы (безбумажные и бумажные), контроллеры, электротехнические, а также измерительные приборы, различные инструменты и сопутствующие аксессуары. Особое место в ассортименте занимают соленоидные клапаны. Покупатели могут приобрести более 4500 вариантов запирающих устройств по доступной цене. Причем вся продукция сертифицирована и соответствует высокому уровню качества.

В каталогах производителя можно подобрать арматуру, позволяющую контролировать движение воды, воздуха и нефтепродуктов. Кроме этого, производитель предоставляет огромный выбор запасных частей, реле, катушек, коннекторов и затворов для этих устройств.

Несмотря на обширный ассортимент, особое внимание уделяется именно соленоидным клапанам, электромагнитный клапан HX 3, благодаря его многочисленным преимуществам, считается наиболее востребованной моделью:

Соленоидный электромагнитный клапан AR HX 3 рассчитан на регулировку пара, воздуха, горячей и холодной воды.

  • прочный стойкий корпус из нержавеющей стали;
  • быстрое срабатывание (реагирует, когда давление достигает нулевой отметки);
  • минимальные размеры;
  • возможность подключения к датчикам.

Эта модель рассчитана на регулировку горячей и холодной воды, пара и воздуха, что позволяет устанавливать клапан даже в электроутюгах, кофемашинах и других приборах, использующих пар в своей работе.

Установка электромагнитного клапана для воды своими руками

Прежде чем приступать к установке, необходимо определить тип подключения. Наиболее часто применяемыми являются:

  • Резьбовое. Входной и выходной патрубки снабжены внешней либо внутренней резьбой, через соответствующие фитинги арматура встраивается в разрыв трубопровода. Наиболее удобное для самостоятельной установки, лучше выбрать подключение такого типа.
  • Фланцевое. Патрубки оборудованы фланцами, на концах труб также должны быть фланцы соответствующего типоразмера, они стягиваются между собой болтами. Обеспечивают высокое давление и интенсивность потока, чаще применяются на магистралях высокого и среднего давления.

До начала монтажа устройства следует выполнить ряд подготовительных операций. Трубы должны быть размечены, обрезаны под размер и зачищены. Место для установки электромагнитного устройства должно давать свободный доступ к устройству для его монтажа, обслуживания и ремонта. Опытные мастера сформулировали также несколько рекомендаций:

  • Все работы по установке или снятию прибора можно проводить только в отключенном от сети виде.
  • Трубопроводную систему необходимо дополнить фильтром механической очистки. Это предотвратит загрязнение и повреждение деталей посторонними включениями, такими ка песок, чешуйки ржавчины и известковые отложения.
  • Корпус устройства не должен принимать на себя вес участка трубопровода.
  • Следует подключать устройство в соответствии с нанесенными на корпусе стрелками. Они указывают направление потока.
  • При уличной установке следует защитить клапан от воздействия природных явлений. Обычно бывает достаточно водонепроницаемого кожуха. При работе в условиях низких температур нужно обеспечить подогрев кожуха.
  • Резьбовые соединения нужно обязательно уплотнять лентой ФУМ или сантехнической нитью.
  • Кабель для подключения к управляющей системе следует выбирать медный. Он должен иметь достаточное поперечное сечение не менее 2 мм 2 .

Следует учитывать напор, сечение труб, необходимую скорость срабатывания и характеристики управляемой среды.

Замена

  • Обесточив технику, перекрыв подачу воды в машинку и сняв нужную стенку аппарата, от клапана нужно отсоединить шланги и клеммы.
  • Обязательно запомните, как они располагались, а еще лучше – сфотографируйте.
  • Далее требуется раскрутить болты, удерживающие деталь либо снять защелки (в некоторых моделях они фиксируют клапан).
  • Повернув клапан, его вынимают, после чего на его место вставляют новый впускной клапан.
  • Зафиксировать новую деталь следует в обратной последовательности.
  • Когда впускной клапан будет на своем месте, машинку нужно включить и проверить, начала ли она набирать воду.

Процесс замены впускного клапана подачи воды на стиральной машине LG вы можете увидеть в следующем видео.

О разновидностях изделий

Классификация изделий проводится по нескольким параметрам.

Исходя из положения запорного элемента в отсутствие напряжения на катушке различают:

  • Нормально открытые, или НО. Проход для жидкости или газа открыт, а при подаче напряжения- он закрывается.
  • Нормально закрытые, или НЗ. Проход для среды перекрыт, а при подаче напряжения он открывается.

Некоторые модели выпускаются универсальными, а нормально положение запорного элемента настраивается при установке и подключению к управляющей сети. Такие переключаемые устройства называют бистабильными.

В зависимости от рабочей среды запорную арматуру выпускают для:

  • Воздуха.
  • Воды.
  • Пара.
  • Активных сред.
  • Горюче-смазочных материалов.

Приборы для работы в радиоактивных средах отличаются специальным подбором материалов с повышенной радиационной стойкостью. Вакуумный электромагнитный клапан должен обеспечивать особо высокую герметичность

Исходя из характеристик внешней среды, исполнение прибора может быть:

  • Обычное
  • Для влажных помещений.
  • Термостойкие (для высоких температур).
  • Морозостойкие (для экстремально низких температур).
  • Взрывозащищенное. Такие устройства не должны искрить при включении либо выключении. Для этого в них применяются специальные конструктивные решения и материалы.

По типу питающего напряжения катушки делятся на

  • Переменного тока, высокого напряжения. Развивают большие усилия, используются на магистральных трубопроводах высокого давления и больших диаметров.
  • Постоянного тока, низкого напряжения. Применяются на трубах небольшого сечения и низкого напора.

Читать дальше: Выписали протокол об административном правонарушении что дальше

Есть отдельный класс электромагнитных отсечных клапанов высокого давления. Их называют отсечными. Они предназначены для моментального перекрытия трубопроводов или герметизации емкостей в случае возникновения нештатных или аварийных ситуаций.

И, наконец, по типу функционирования клапаны делятся на

  • Одноходовые. Такой затвор имеет только входящий патрубок. Обычно они нормально закрытые и открывают путь водяному или воздушному потоку во внешнюю среду. Используются в качестве предохранительных.
  • Двухходовые. Самый распространенный вид, имеют входящий и выходящий патрубки и монтируется в разрыве трубопровода. Применяются для управления потоком в одном из контуров трубопроводной системы.
  • Трехходовые. Могут иметь один входной и два выходных патрубка либо два входных и один выходной.

Трехходовые клапаны первого типа применяются для перенаправления потоков из одного контура в другой (например, в системе отопления). Это позволяет поддерживать температуру рабочей среды постоянной без изменения параметров работы источника тепла. Устройства второго типа используются для смешения двух потоков, имеющих разную температуру. Характерным примером служит однорычажный шаровой смеситель на кухне или в ванной.

Устройство электромагнитного клапана:

Электромагнитный соленоидный клапан сочетает в себе функциональность и надежность. Время
срабатывания клапана составляет от 30 до 500 миллисекунд, а ресурс составляет до миллиона включений.

Электромагнитный клапан состоит из корпуса и крышки с креплением (изготавливается из латуни,
стали, технической пластмассы), мембраны (NBR, EPDM, Viton), пружины, плунжера, штока и катушки. В зависимости
от материала — клапаны предназначены для использования в различных средах, температурных условиях и рассчитаны
на разное давление.

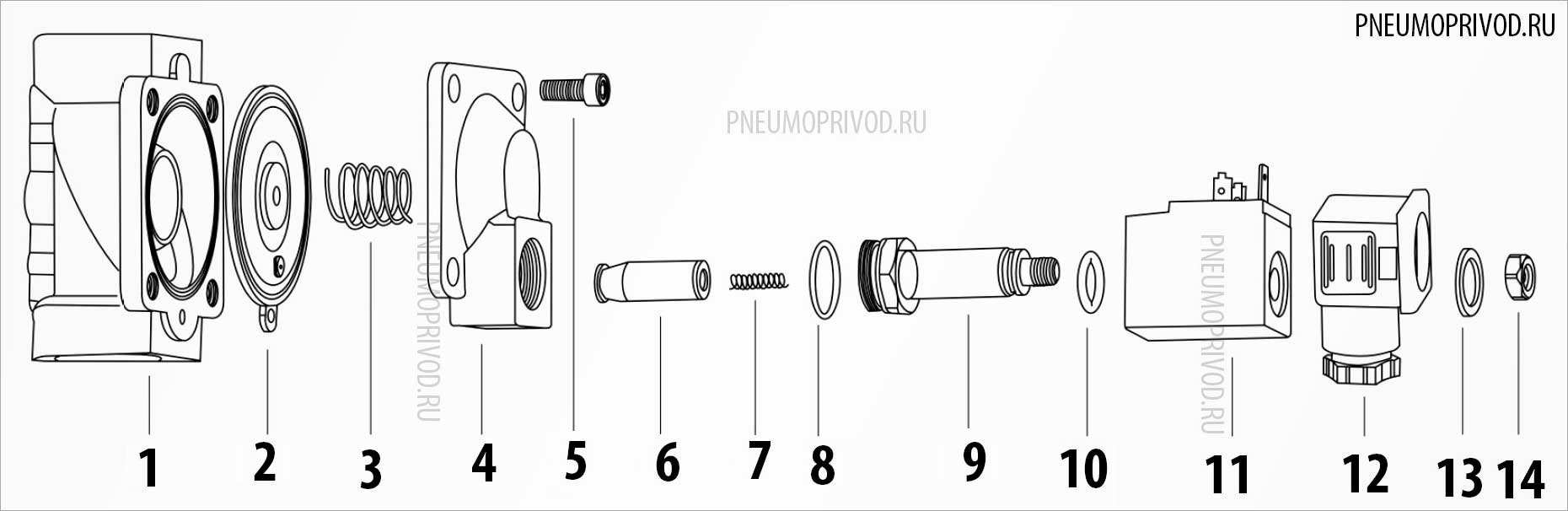

1.Корпус2.Мембрана3.Пружина4.Крышка5.Крепление6.Шток7.Пружина
8.Уплотнение9.Плунжер10.Уплотнение11.Катушка12.Коннектор13.Уплотнение14.Гайка

Сопротивляемость материала рабочей среде:

Материал/условияNBR (Perbunan, пербунан)EPDMFKM, FPM (Viton, витон)
Максимальная температура80°С120°С120°С
Минимальная температура-5°С-20°С-20°С
ДемпфированиеНизкаяНизкаяОчень высокая
ПарНизкаяСредняяОчень высокая
МаслоОчень высокаяНизкаяОчень высокая
Озоностойкость, О3СредняяОчень высокаяОчень высокая
Химические продуктыСредняяОчень высокаяОчень высокая
КислотыСредняяОчень высокаяОчень высокая
ЩелочиВысокаяОчень высокаяОчень высокая
ВодаВысокаяОчень высокаяВысокая
ИзносВысокаяВысокаяВысокая

Пилотный электромагнитный клапан:
Клапан «нормально закрытого» исполнения при отсутствии напряжения на катушке — закрыт. Пружина
и давление рабочей среды плотно прижимают запорный элемент. В момент появление на катушке (соленоиде) напряжения
— плунжер, на который действует магнитное поле, начинает движение и открывает пропускной канал.

Клапан «нормально открытого» исполнения работает по обратному принципу — в статичном положении
он открыт, при появлении напряжения — закрывается. Эти соленоидные клапаны еще называют клапанами
непрямого действия, так как для их работы требует не только подача напряжения на катушку, но и
соблюдение минимального перепада давления в системе.

Электромагнитный клапан прямого действия:
В конструкции этих клапанов мембрана имеет металлическое кольцо и соединена пружиной в плунжером. Магнитное поле
катушки приводит в движение плунжер, который снимает с мембраны давление, благодаря чему происходит открытие
клапана. А прямым клапан называется, потому что для его работы достаточно только подачи напряжения на катушку, а
необходимости соблюдать минимальный перепад давления в системе нет.

Бистабильный клапан:
Клапан устроен так же, как и пилотный (необходимо соблюдать минимальный перепад давления), однако он имеет два
положения, удержание которых не требует подачи напряжения на катушку. Переход из «открытого» в «закрытое»
состояние и обратно происходит через подачу на катушку клапана короткого импульса переменной полярности.
Бистабильные соленоидные клапаны могут работать только от источника постоянного тока.

Устройство клапана

Соленоидный клапан по составу основных деталей и узлов во многом совпадает с обычным устройством с ручным управлением:

  • Корпус с подводящим и отводящим патрубком.
  • Рабочая камера с седлом.
  • Тарельчатый, шаровой или лепестковый запорный элемент.
  • Возвратная пружина.
  • Шток, соединенный с запорным элементом и сердечником соленоида
  • Соленоид.

Корпус магнитного клапана изготавливается из металлических немагнитных сплавов или прочных пластиков. Высокая герметичность корпуса позволяет применять клапан в различных средах, в том числе и активных. Соленоидные клапана для воды в качестве уплотняющих прокладок используют резину, для более активных сред выбирают фторопласт. Открывать и закрывать клапан соленоид за время службы должен тысячи или даже десятки тысяч раз, поэтому для обмоток берут самые высококачественные медные провода, покрытые изолирующей эмалью.

Управление электромагнитным клапаном осуществляется по проводам, для их присоединения на корпусе снаружи предусмотрены контактные группы.

Существуют и другие типы электромеханических приводов, такие, как электродвигатель с редуктором, пневматические или гидравлические.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
