Ленточнопильные станки по дереву

Параметры ленточных пил

Такое оборудование приносит массу положительных моментов, если требуется обработка дерева. В домашних условиях она необходима при ведении малого бизнеса по производству мебели.

Некоторые типы пил позволяют дополнительно работать со следующими материалами:

• металл;
• синтетика;
• камень.

Высокая плотность этих материалов требует использования аппаратуры, которая включает детали и расходные части из усиленной стали. Если использовать стандартную сталь, то при обработке металла или камня диск и зубья за короткий период деформируются, поэтому требуется подготовка к работе заранее.

Учитывают не только вид обрабатываемого материала, но и производственные масштабы. От этого зависит выносливость и мощность покупаемого оборудования. Для разового использования можно купить дешёвую ленточную пилу или сделать её из подручных средств и инструментов, но для интенсивной работы требуется серьёзный и дорогой агрегат.

Размер и шаг зубьев полотна

При выборе пилы необходимо обратить внимание на размер самого станка. Требования описаны в инструкции при покупке агрегата, но существуют некоторые нюансы, которые там не указаны. Следует учитывать следующие дополнительные рекомендации при выборе пилы:

Следует учитывать следующие дополнительные рекомендации при выборе пилы:

1. Для продольного пиления выбирают широкие пилы, которые отличаются ровным и качественным пилением.
2. В тех случаях, когда обрабатывается тонкая заготовка, используют инструмент с небольшой толщиной лезвия. Это важный параметр, ведь толстая пила при работе с тонким материалом повреждает его.
3. Фигурная и контурная резка требует индивидуального подбора режущего элемента, но если нет возможности приобрести несколько вариантов пилы, тогда лучше выбирать средней вариант. С учётом выпускаемой ширины от 14 до 88 мм рекомендуется приобретать пилы со средним размером 35−40 мм.

При выборе следует учитывать следующие особенности работы:

1. Крупный шаг зубьев используют исключительно при работе с тонким листовым материалом.
2. Густая постановка зубьев на лезвии применяется при обработке больших полотен.
3. Усреднённый вариант с переменной постановкой зубьев используется при работе с синтетическими материалами. Чтобы пила не забивалась отходами, увеличивается скорость резания.

Расположение зубьев и заточка

От разводки зубьев зависит качество обработки материала, вибрация, отсутствие деформации обрабатываемого материала и непосредственное влияние на срок эксплуатации станка

Учитывая принципы работы, важно подобрать правильный профиль. Существует несколько разновидностей профиля режущего элемента:

1. Профиль, имеющий волнистую форму зубьев, используется для резки тонкого материала или заготовок небольших размеров.
2. Стандартный вариант расположения зубьев используется для больших объёмов работы, контурной резки или вертикального типа монтажа станка. Зубья располагаются по обе стороны от центрального сегмента полотна, но существуют варианты с дополнительным расположением зубьев по центру.
3. Самый дорогой тип профиля — это попарная (переменная) постановка зубьев. Такой тип пилы наиболее прочный из представленного ряда, эффективно справляется с нарезкой даже грубых и плотных сортов дерева, снижает нагрузку на рамку режущего элемента, что значительно увеличивает срок её эксплуатации.

Выбирая полотно, важно убедиться в хорошей заточке зубьев, однородности стали в разных участках пилы и ровности кромки

Если сосредоточить своё внимание именно на этих показателях, тогда получится купить расходный материал, который ранее ещё не использовался

У продавца следует уточнить возможности пилы

Например, некоторые экземпляры создают с учётом повторной заточки, причём важно спросить, сколько раз разрешается повторно обновлять зубья. Затачивать сегменты на пиле, которая не предусмотрена для этого, запрещено. Это лишняя нагрузка, которая затупит зубья или сломает их

Это лишняя нагрузка, которая затупит зубья или сломает их.

Особенности и виды ленточнопильных станков

С помощью ленточнопильных станков осуществляется максимально качественный и точный распил древесины. Пила изделия выполнена в виде кольца, что позволяет делать распиловку, как прямо, так и криволинейно. С помощью устройств можно производить не только точные распилы, но и черновую работу. Они широко используются на предприятиях, которые проводят столярную обработку древесины. Также оборудование может использоваться мебельными фабриками и деревообрабатывающими предприятиями. Конструкция агрегатов является очень простой, что облегчает процесс обслуживания оператором.

Особенности обработки материала напрямую зависит от конструкции ленточнопильных станков. Они состоят из нижнего и верхнего шкива, С-образной станины, электродвигателя, направляющих элементов, рабочей платформы, пилы, ограждающей заслонки. Они могут характеризоваться наличием тормозных механизмов, с помощью которых производится моментальное сокращение процесса распиловки. При разрыве ленты производится ее стопор. С этой целью в станок монтируется специальное остановочное устройство, что обеспечивает высокий уровень безопасности во время проведения работ. Для регулировки ширины реза может использоваться направляющая линейка. Устройство разделяется на несколько разновидностей в зависимости от таких показателей, как:

• ширина пилы;
• скоростные режимы;
• угол поворота;
• объем продукции.

По своим конструктивным параметрам ленточнопильный станок может быть вертикальный и горизонтальный. В зависимости от типа управления устройство может быть ручным, автоматическим, полуавтоматическим. Некоторые модели характеризуются наличием возможности задавать цикл резки. При этом устанавливается характер подачи материала. В зависимости от сферы использования оборудование может быть:

• бытовым;
• универсальным;
• выполненным по маятниковому типу.

Широкое разнообразие ленточнопильных станков по дереву позволяет выбрать наиболее подходящий вариант для выполнения определенных работ.

Оборудование начального класса

Миллиметровый люфт пильной рамы, штампованные опорные элементы, порванные в первые минуты работы пилы из комплекта и честная мощность двигателя не более 0.5 кВт – формируют негативное представление о бюджетном оборудовании. Но жёсткая фиксация устройства, установка шкивов в одну линию, а направляющих в перпендикуляр основанию, правильный выбор пилы и 15 минут отдыха после 30-40 минут работы, могут несколько улучшить ситуацию.

А если постоянно контролировать положение полотна, то и качество реза будет стабильно приемлемым. В принципе, такое оборудование можно сделать своими силами, тем более что сегодня все детали можно купить. Но будет ли такой самодельный станок выгоднее покупного – вопрос открытый.

К тому же, потенциал, заложенный в конструкцию некоторых станков начального класса, позволяет их доработать до «взрослого» уровня.

3. Энкор Корвет 422 – от 22 355 руб.

Мобильный станок с тремя скоростями подачи пилы. Диагональный ход пильного узла контролируется вручную. Угловой распил возможен при смене положения тисков. Понижающий редуктор ременный, с червячной передачей вращения на ведущий шкив.

Концевой выключатель останавливает двигатель при полном опускании рабочей консоли, магнитный выключатель исключает произвольный запуск при кратковременной потере напряжения – с позиции безопасной эксплуатации данный минимум можно считать преимуществом «гаражного» оборудования.

Угол установки направляющего и принимающего ленту узлов надо постоянно контролировать; отсутствие системы подачи СОЖ влияет на скорость износа пильного полотна. Если своевременно не принять мер по устранению этих недостатков, то они существенно испортят впечатление от эксплуатации неплохого (для нечастых разовых работ) станка.

Я заметил, что подобные устройства популярны у тех соотечественников, которые обладая достаточным количеством свободного времени и базовыми знаниями, «задёшево» модернизируют их до приемлемой точности более дорогого оборудования.

Технические характеристики Энкор Корвет 422

Характеристика	Значение
Сеть / потребляемая мощность, В/кВт	220/0.55
Диаметр обрабатываемой детали (90°/45°), мм	115/70
Скорость подачи пильного полотна, м/мин	20-30-50
Вес, кг	62

Видеообзор Энкор Корвет 422:

4. Blacksmith S13.11 – от 29 367 руб.

Настольный станок со щёточным двигателем и ручным контролем положения пильного узла. Настройка для пиления под углом (до 45°) выполняется поворотом рабочей консоли на опорной площадке.

Клавиша пуска на рукоятке пильного узла. Там же удобная регулировка скорости. Рядом рычаг натяжения пилы. В каждом направляющем узле 5 подшипников. Регулируемая возвратная пружина уравновешивает консоль.

Из очевидных недочётов – обилие силуминового сплава в конструкции, клавиша без фиксации, 13 мм между линией реза и краем тисков, отсутствие СОЖ. Уже в процессе работы выясняется, что с недостатками можно результативно бороться: жёстко фиксируете основу – снижаете вибрацию; наращивание щёчек тисков до линии реза – позволяет обрабатывать небольшие заготовки; при работе с алюминием, в качестве смазки можно использовать парафиновую свечу.

Технические характеристики Blacksmith S13.11

Характеристика	Значение
Сеть / потребляемая мощность, В/кВт	220/1.5
Диаметр обрабатываемой детали (90°/45°), мм	100/55
Скорость подачи пильного полотна, м/мин	20-70
Вес, кг	18

Видеообзор Blacksmith S13.11:

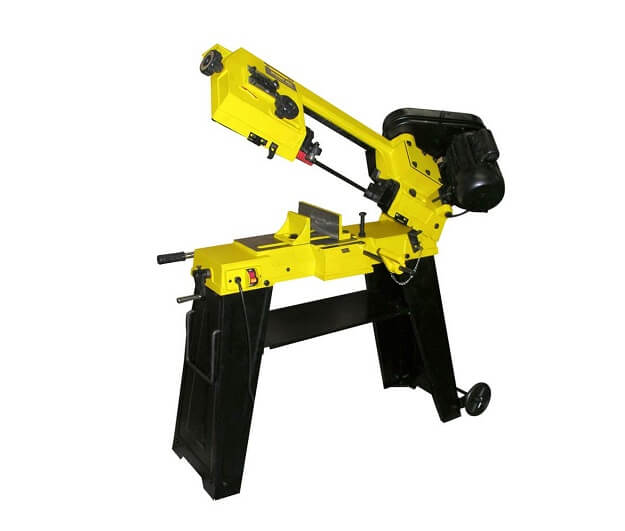

5. TRIOD BSM-115/230 – от 37 472 руб.

Мобильный (за счёт пары транспортировочных колёс) станок с ременной передачей, червячным редуктором и поворотными тисками. Отличается от ближайших аналогов возможностью работы на вертикально зафиксированном пильном узле.

В крайнем нижнем положении, опущенная вручную консоль автоматически останавливает двигатель, нажимая на концевой выключатель; поднимать её придётся самому. В среднем положении режущий блок удерживается пружиной, в верхнем – фиксатором. Регулировка угла пиления выполняется поворотом тисков.

Основным недостатком является отсутствие интегрированной системы подачи СОЖ. Каждому, кто приобретает станок начального уровня, я рекомендую изначально убедиться в присутствии смазки в ответственных узлах и обязательно делать перерыв на 15 минут через каждые 40 минут работы.

Технические характеристики TRIOD BSM-115/230

Характеристика	Значение
Сеть / потребляемая мощность, В/кВт	220/370
Диаметр обрабатываемой детали (90°/45°), мм	114/70
Скорость подачи пильного полотна, м/мин	20-29-50
Вес, кг	61

Видеообзор TRIOD BSM-115/230:

Как изготовить своими руками

Чтобы сделать ленточнопильный станок в бытовых условиях, необходимо приобрести опоры из листового металла, раму, направляющие полотна, подшипники, планки, хомут, кожух и крепежные элементы (винты и болты). Процедура изготовления самодельного прибора осуществляется в несколько этапов:

1. Создание чертежа станка. На нем необходимо указать габариты всех деталей.
2. Сварка рамы рабочего стола.
3. Изготовление столешницы. Ее можно сделать из нескольких фанерных листов толщиной 2 см. Столешницу рекомендуется оклеить текстолитом.
4. Монтаж несущей штанги при помощи швеллера.
5. Изготовление верхнего и нижнего шкивов. Их нужно оклеить резиной.
6. Шлифование деревянных поверхностей и нанесение эпоксидной смолы.
7. Фиксирование нижнего шкива на оси при помощи 3 шурупов. Ось монтируется на 2 шарикоподшипника и прикрепляется к несущей штанге.
8. Прикрепление верхнего шкива ко второму концу оси.
9. Установка электродвигателя. Привод необходимо соединить с ведущим шкивом.
10. Монтаж опоры с регулирующим винтом. Полученный механизм фиксируется на штанге. После этого шкивы ленты размещаются на одном уровне.
11. Фиксирование кожуха на несущей штанге и поверхности рабочего стола.
12. Сделать выключатель. Рекомендуется расположить его на раме. Выключатель оснащается проводом, соединяющим его электродвигателем.

После постройки ленточнопильного станка необходимо осуществить пробный запуск. Прибор не должен вибрировать и издавать лишних шумов.

Топ-10 лучших ленточных пил по дереву

Наибольшим спросом пользуются инструменты для обработки древесины. В рейтинге лучших присутствуют пилы с любительскими и полупрофессиональными возможностями.

Proma PP-312

Компактный станок предназначен для прямого и наклонного распила древесины и работает на скорости 360 и 480 оборотов в минуту. Показывает хорошую устойчивость, ножки инструмента можно закрепить на полу.

Цена Proma PP-312 составляет около 48000 рублей

Зубр ZPL-305

Стационарный станок мощностью 750 Вт углубляется в деревянные заготовки на 170 мм. Устройство можно переключать между двумя скоростями, стол наклоняется на 45°, что позволяет делать рез под углом.

Приобрести пилу от Зубр можно начиная от 24000 рублей

Jet HVBS-56M

Универсальная ленточная пила для дерева и металла работает на нескольких скоростях распила и обладает низкой вибрацией. Комплектуется надежными тисками для фиксации детали, поддерживает быструю смену полотна. Опорные ножки можно регулировать для более ровной установки на поверхности.

Цена ленточной пилы Jet довольно высокая, от 50000 рублей

Triod BSM-115/230

Ленточная пила полупрофессионального класса подходит для обработки древесины, пластмасс и мягких металлов. Может выполнять рез вертикально, в прямой плоскости и под углом, распил получается аккуратный и ровный.

Купить пилу Triod можно от 34000 рублей

Энкор Корвет-35

Ленточная пила подходит для прямого распила и фигурного реза древесины и пластиковых деталей. Поддерживает две скорости, при необходимости стол можно наклонять в разные стороны.

Важно! В станке предусмотрено подключение пылесоса прямо во время работы для удаления стружки и опилок. Цена Энкор Корвет начинается от 44000 рублей

Jet JBS-12

Швейцарская пила по дереву и пластику обрабатывает заготовки на двух рабочих скоростях. Оснащается патрубком для отвода пыли, предусмотрена ручка для регулировки натяжения полотна. Может выполнять рез под углом 45°, отличается невысоким уровнем шума.

Средняя цена пилы Jet — 42000 рублей

Metabo BAS 261 Precision

Немецкая пила с мощностью 400 Вт работает с минимальной вибрацией и обеспечивает ровный и четкий рез. В комплекте поставляются параллельный и угловой упоры, переходники для пылесоса. Устройство из категории бюджетных, но может выполнять распил до 103 мм.

Стоимость ленточной пилы Metabo начинается от 24000 рублей

Makita 2107FK

Высокопроизводительная пила с мощностью 710 Вт работает на двух скоростях и осуществляет рез до 120 мм. В основном предназначена для обработки дерева до 12 см толщиной, но хорошо справляется и с листовым металлом.

Совет! Ленточная пила особенно хорошо подходит для домашних мастерских по производству мебели. Купить ленточную пилу Makita можно от 24300-24500 рублей

Jet JWBS-10

Недорогая ленточная пила с мощностью 600 Вт относится к любительской категории и позволяет обрабатывать древесину на глубину 100 мм. Натяжение полотна можно регулировать, также предусмотрен специальный рычаг для быстрого ослабления перед уборкой на хранение.

Jet JWBS-10 стоит умеренно — около 20000 рублей

Metabo BAS 318 Precision

Одна из лучших пил для ленточной пилорамы поддерживает две скорости и демонстрирует очень плавное движение полотна без рывков. Практически не вибрирует и не шумит, комплектуется ящиком для сбора опилок при работе, дополнительными упорами и светодиодной подсветкой.

Цена ленточной пилы Metabo BAS 318 составляет около 46000 рублей

Где купить ленточнопильные станки

Также покупка станков непосредственно у завода-производителя или его прямого представителя позволяет вам получить агрегаты по одной из самых выгодных цен на рынке, так как в их стоимость уже не входят торговые накрутки различных посреднических организаций.

Кроме того, ассортимент ленточнопильных станков у нас представлен очень широко. В нем вы обязательно найдете модели, которые точно будут соответствовать всем заявленным вами требованиям.

Проанализируйте технические характеристики и стоимость наших станков, закажите нужные вам модели, и тогда вы на практике сможете убедиться, что наши слова с делами не расходятся.

Часто задаваемые вопросы

1. Можно ли ленточной пилой заменить отрезную машину? Да. Особенно если пилить круг и квадрат. К тому же, он пилит без искр. И чем больше объём работы, тем лучше видны преимущества ленточнопильного станка.

2. Ленты чьего производства лучше всего сразу прикупить к бюджетному станку, чтобы их надолго хватило? Срок службы оснастки меньше всего зависит от производителя. Имеют значение сила натяжения, марка пилы, объёмы работы. Однако если смотреть с точки зрения мелкомасштабного производства, где в работе только профильный прокат, круг и квадрат, то любой биметалл будет лучше родной оснастки у моделей начального класса.

3. Какой станок выбрать для нарезки нержавейки (круг 160)? Большой. Несмотря на то, что нержавеющая сталь бывает разная, работать с ней лучше всего пилами марки М51, а их минимальная ширина – 27 мм. То есть на небольшие станки, у которых заявлена максимальная высота заготовки менее 200 мм, такая оснастка не подойдёт.

Как часто вы обслуживаете электроинструмент?
Poll Options are limited because JavaScript is disabled in your browser.

Преимущества и недостатки

Многим предпринимателям кажется, что выгоднее использовать циркулярную пилу или обычный лобзик для распила металла, на самом деле ленточная пила

быстрее справляется с работой и окупается за короткое время. Помимо этого, она имеет множество преимуществ:

• Экономит электричество.
• Тихо и быстро работает.
• Легко справляется с заготовками из твердого металла.
• Делает точные распилы разной формы.
• Уменьшает количество отходов.
• Безопасность работы.

К недостаткам можно отнести высокую стоимость станка, необходимость каждый раз готовить пилу к работе и низкую стойкость зуба.

JET J-349V 50000333M

Компактная ленточная пила

в помещении занимает немного места, легко справляется с металлическими профильными заготовками диаметром до 12,5 сантиметров, поэтому ее чаще всего выбирают для небольших мастерских. Обладает плавной регулировкой скоростного режима и низким уровнем вибрации. Пильное полотно надежно и легко крепится, выдает ровный срез. Оборудование можно самостоятельно перемещать, не прибегая к помощи грузоподъемных механизмов.

Принцип работы и возможности ленточнопильного станка

Основным элементом приводного механизма у большинства моделей ленточнопильных станков является ремень, который натянут на два маховика. Ремень приходит в движение сразу после включения станка – с этого момента уже можно загружать заготовки и выполнять их резку.

Ленточнопильный станок по металлу сконструирован таким образом, что в процессе выполнения резки обеспечивается равномерное распределение давления на заготовку, что позволяет получать с помощью такого оборудования очень точные распилы. Удобно, что резку при помощи ленточнопильного станка можно выполнять и перпендикулярно оси оборудования, и под углом, не превышающим 60 градусов. Получение реза под углом обеспечивается либо за счет изменения положения самого режущего полотна, либо путем поворота подвижной рамы, на которой это полотно закреплено, либо поворотом рабочего стола.

В процессе работы режущее полотно сильно нагревается, что может в итоге привести к его выходу из строя. Чтобы этого не произошло, в место реза подается смазочно-охлаждающая жидкость (СОЖ), которая не только защищает рабочее полотно от быстрого износа, но и препятствует попаданию в окружающий воздух металлической пыли и опилок. В качестве такой жидкости может использоваться обычная вода или специальный состав, обеспечивающий не только охлаждение инструмента, но и его постоянную смазку.

Отдельные компании, занимающиеся производством ленточнопильных станков, оснащают свои модели специальными щеточками, с помощью которых рабочее полотно постоянно очищается от металлической стружки и пыли. Благодаря такому несложному дополнению стало возможным получить более ровный распил, обеспечить надежную защиту оператора, значительно продлить срок службы инструмента.

Ленточнопильный станок по металлу может оснащаться пилами нескольких основных типов:

• из углеродистой стали – для резки нелегированных и легированных сплавов;
• из биметаллических сплавов, которые используются для особых режимов резки;
• из твердосплавных материалов – для резки металлов, которые сложно поддаются обработке (чугунное литье, сплавы со значительным содержанием титана, никеля);
• с алмазным напылением – для выполнения резки абразивных материалов.

Характеристики и свойства ленточной пилы

 Основными свойствами и характеристиками пилы являются:

• высота и ширина пропила;
• тип режущего полотна;
• мощность электрического двигателя;
• общая масса станка и диаметр шкивов.

Принято считать, что модели ленточнопильных станков со шкивом:

• до 300мм – легкие;
• от 420 до 500 мм – средние;
• с диаметром шкива выше 500 мм – тяжелые.

Легкие ленточнопильные станки оснащают электрическим двигателем до 2 кВт, средние и тяжелые электрическим двигателем до 4 кВт.

Типы режущего полотна

Для резки пилой к ленточному полотну предъявляют особые требования.

Для резки металлов используют биметаллические полотна, состоящие из двух металлов. Основная часть которой состоит из металлической полосы из специальной пружинной стали, а рабочая часть состоит из инструментальной стали с заточенными зубьями.

Большое распространение получили полотна из углеродистой стали. По своей термической обработке ленточные полотна можно разделить на следующие типы:

• с одинаковым показателем твердости по всей ширине;
• с гибким полотном и твердыми зубьями;
• закаленные полотна по всей ширине.

Полотна с одинаковым показателем твердости по всей ширине отлично работают на шкивах среднего диаметра. Твердость полотен по Роквеллу составляет 47 ед.

Пилы с гибким полотном и твердыми зубьями имеют специфическую структуру. Закалке будет подвергаться только верхняя половина зуба, оставляя пильное полотно гибким. Твердость тела пилы по Роквеллу составляет 31 ед., твердость зубьев 64 ед.

Пилы с закаленным полотном по всей ширине являются наиболее востребованными. Их твердость полотна по Роквеллу составляет 52 ед., а твердость зубьев 67 ед.

Из-за высокой твердости зубьев сопротивляемость затуплению значительно увеличивается, а повышенная жесткость позволяет выполнять распилы на больших оборотах.

Заточка ленточных пил по дереву

При распиле дерева либо металла, зубья ленточной пилы могут потерять  первоначальную остроту заточки. Именно поэтому нужно производить заточку ленточной электрической пилы.

Заточка пильного ленточного полотна состоит в следующем:

• первоначальная заточка;
• очистка;
• разводка;
• окончательная заточка.

Чтобы восстановить режущие качества зубьев пильного ленточного полотна используйте специальные точильные станки.

В результате первоначальной заточки вы устраните все трещины в пазухах зубьев, а также восстановите профиль зубьев с соблюдением определенной симметрии к остальным.

При очистке удаляются все металлические опилки, оставшиеся после заточки.

При разводке изменяют углы.

При окончательной заточке исправляют допущенные симметрические искажения углов и придают остроту рабочим кромкам зубьев.

Заточка пил своими руками потребует от вас определенных навыков и умений. Поэтому, если вы не уверены в качестве своей работы, предоставьте это дело специалистам.

 Профессиональная заточка восстановит перпендикулярность всех режущих кромок.
