Топором русский человек пользуется очень давно. Без его применения невозможно было представить жизнь в деревянной избе. Без топора можно было замерзнуть, так как именно он использовался для заготовки дров на зиму. Позже появились другие разновидности этого инструмента. Например, особый топор берут с собой туристы — он должен быть не столько острым, сколько маленьким и легким. А ещё существуют ледорубы, предназначение которых понятно по их названию. Покупать следует лучшее из того, что представлено на рынке. Ведь топор приобретается на долгие годы. Будет очень обидно, если инструмент вам не понравится. Наша сегодняшняя подборка облегчит ваш выбор — в ней содержатся только те топоры, которые вызывают во время использования только положительные эмоции.
Видео как сделать своими руками винтовой дровокол
Часть первая
Процесс изготовления своими руками из металлолома рабочей части винтового дровокола.
Из этого видео вы узнаете все размеры вала, взятого от гидроцилиндра. Размеры вспомогательных втулок и фланцев, а так же как сэкономить на изготовлении шпоночного соединения. Как сделать самостоятельно шкив, корпус подшипника и основную рабочую часть — «морковку».
Часть вторая
Из второй части этого видео вы поймете как сделать своими руками станину к дровоколу, как закрепить рабочую часть на станине. Узнаете особенности изготовления и размеры основания под дровокол, а так же мощность двигателя и способ передачи вращающего момента.
При печном отоплении необходимость ежедневно махать топором быстро переходит в разряд рутины и отнимает много времени. Тут и встает вопрос о механизации процесса – нужно сделать дровокол своими руками! Существует много вариантов изготовления самодельных автоматизированных колунов – от простейших до полупрофессиональных. Используйте пошаговые инструкции и полезные советы от тех, кто уже забыл, когда держал в руках обычный топор, чтобы собрать свой инструмент.
Какие бывают дровоколы: изучаем особенности
В основу дровоколов любого типа: механических, электрических, бензиновых — заложен один и тот же принцип. Все они состоят из колуна, с острым лезвием, заточенным примерно под 30˚, и механизма, приводящего его в движение. Причем, способы создания этой силы могут быть разные: электропривод, поршневая тяга, а может быть и физическое усилие, созданное человеком. Кстати, механические колуны с ручной тягой тоже существуют.
Вот один из них –настенный колун Stikkan, приспособление не дешёвое, но весьма эффективное. Стоимость такого элемента декора около 14 000 рублей. Удивлены?
Такой колун относится к простейшим из устройств, предназначенных для механической колки дров. Рассмотрим все вариации приборов более подробно.
Механические приспособления для колки дров: от простейших насадок до рычажных моделей
Чаще всего в домашних мастерских пользуются двумя видами механических дровоколов: пружинным и редукторным. Рассмотрим конструкции основных их них, чтобы решить какое приспособление будет проще сделать в домашних условиях.
Итак, рассмотрим виды механических дровоколов:
Пружинный. Принцип работы построен на обратной энергии сжатой пружины. Обычно присутствует педаль или рычаг. Работа с таким механизмом требует физических усилий человека.
Пружинный дровокол может быть разных размеров, однако, во всех случаях необходимо физическое участие человека
Вариант колуна на фото состоит из металлической рамы. Конструкция обязательна должна быть снабжена подпорками. Стрела выполняет роль рычага, система закреплена на шарнире. Она, как видно на фото, опирается на пружину, которая зажата между двумя чашками. С другой стороны рычага размещается колун и рукоятка.
Такая конструкция имеет ряд преимуществ:
- не требует подключения к электричеству;
- простота конструкции;
- доступные материалы;
- позволяет рубить поленья разных габаритов.
Среди минусов – обязательный контроль за состоянием крепежа колуна, точный расчёт длины рычажного механизма. В противном случае, можно получить травму.
Наиболее безопасная и дешёвая вариация механического колуна представляет собой специальную насадку на чурбак. А уже сверху на него «накалывается» полено
Вернемся к обсуждению типов механических дровоколов. Итак, остался второй тип.
Редукторный. В данном случае колун приводится в движение шестерней и зубчатым колесом. Иногда такой тип дровоколов называют реечным, так как в составе его механизма длинная рейка, снабженная зубчатой или червячной передачей.
Механические инструменты для колки дров отличаются своей компактностью. Обычно домашние мастера отдают предпочтение приспособлениям с ножным приводом. Они более безопасные.
Колун для дров с электрическим приводом
Электродровоколы – более усовершенствованные агрегаты. Могут быть как вертикальными, так и горизонтальными. Чаще всего работают с конусной насадкой, которая просто всверливается в полено. Такие агрегаты имеет смысл использовать при больших объемах заготовок древесины.
Обратите внимание, для самостоятельной сборки необходимо найти нужной мощности мотор и правильно подключить электропривод
Самыми безопасными считаются вертикальные дровоколы. Однако, несмотря на всё удобство, есть один нюанс, станки работают от напряжения в 320 Вольт. Кроме того, любой агрегат требует определенного навыка работы
Важно обеспечить свободный ход всех механизмов, проводить регулярное техобслуживание, чтобы предотвратить заклинивание и порчу прибора
Бензиновые агрегаты для колки дров: особенности использования
Ещё более профессиональными устройствами считаются станки, работающие на бензине. Такое оборудование стоит на лесозаготовительных предприятиях. От оператора требуется лишь контролировать ход выполнения работы. Такие устройства не пригодны для установки в домашних мастерских. Они достаточно габаритные и шумные.
Электрический винтовой дровокол
Данный дровокол является наиболее простым среди электрических дровоколов. Из-за этого он приобрел в последнее время популярность.
Принцип действия основан на раскалывании полена конусным винтом с крупной упорной резьбой. Данный винт ввинчиваясь в дерево раскалывает его.
Винтовой конус дровокола
Чертеж винтового конуса дровокола.
У винтового дровокола есть существенные недостатки. Он энерго затратный. Требует наличия электроэнергии. По сравнению с лом-колуном и дровоколом на пружине сложный в изготовлении. Для его изготовления необходим конусный винт с резьбой, электродвигатель, редуктор, цепь со звездочками или ремни со шкивами. Очень травмоопасный
При неосторожной работе с ним может привести к сильным травмам. Существует вероятность заклинивая винта в полене из-за нехватки крутящего момента
Двигатель и крутящий момент
Данный вид дровокола можно изготовить с несколькими конструктивными решениями. Самое главное добиться большого крутящего момента на винте. Это можно сделать нескольким способами:
поставить мощный электродвигатель 5-7квт.
Использовать тяжелый маховик. Маховик затруднит пуск двигателя, но с ним меньше шансов, что винтовой конус заклинит в дереве. Так как при раскрутке маховика он набирает большую кинетическую энергию, и чтобы его остановить нужно создать большое усилие. В паре с маховиком можно использовать электродвигатели небольшой мощности 2-3квт. Маховик необходимо устанавливать на валу электродвигателя, а не на промежуточных валах цепной или ременной передачи. Только на электродвигателе обороты будут максимальные, а значит набранная кинетическая энергия маховика тоже будет максимальная.
Винтовой дровокол с маховиком.
Использовать редуктор, ременную или цепную передачу для снижения числа оборотов на конусном винте и увеличения крутящего момента. Цепная передача предпочтительнее ременной так как исключает пробуксовку цепи и звездочки. В данном случае можно использовать электродвигатели небольшой мощности, но с большими оборотами около 3000. Уменьшая обороты с помощью редуктора или цепной передачи в 5 раз тем самым, увеличиваем крутящий момент на винтовом конусе в столько же раз.
Рекомендуем : Как убрать царапины на линолеуме
Цепную или ременную передачу нужно подобрать таким образом, чтобы число оборотов на конусном винте было примерно 500-700 обмин. На слишком больших оборотах полено может вырвать из рук.
Высота от кончика конуса до стола должна быть 7-10см. Если сделать выше или ниже, то поленья будут тяжело колоться.
Под конусом необходимо приварить пластину, она предотвратит проворачивание полена.
Конусный дровокол с ременной передачей.
Техника безопасности при работе с электрическим винтовым дровоколом
Работать с винтовым дровоколом необходимо без перчаток. В них работать нельзя, так как винт может зацепить перчатку и затянуть руку. С одежды не должно свисать никаких ремней и шнурков, которые могут попасть на винт.
Для аварийной остановки винтового дровокола нужно предусмотреть педаль экстренной остановки или большую аварийную кнопку. Причем недостаточно выключить питание с электродвигателя, так как вал после отключения питания будет еще крутиться по инерции. Особенно это заметно на станках с маховиком. Поэтому для быстрой аварийной остановки вала электродвигателя, на станке необходимо установить электромагнитный тормоз в нормально замкнутом состоянии. То есть без подачи электроэнергии тормоз находиться в сжатом состоянии, при подаче электроэнергии тормоз отпускает вал. Следовательно, если выключить электроэнергию тормоз сработает и остановит вал электродвигателя.
Поленья к конусному клину следует подавать только вертикально.
Схема демонстрирует почему поленья нельзя подавать горизонтально.
Технические характеристики дровоколов
1. Мощность расщепления – это показатель усилия, с которым будет производиться колка подготовленных чурбаков. В бытовых дроворубах мощность расщепления варьируется от 3 до 7 тонн
В винтовых колунах обращают внимание на скорость вращения насадки. Её оптимальное значение – 400 – 600 об/мин
2. Рабочая длина (расстояние между клином и поршнем) . Она определяет длину брёвен, с которыми может работать данный дроворуб. Обычно, в бытовых механизмах, длина чурок составляет 50см. В профессиональных – 50/60/90/100см, в зависимости от модели.
У винтового дроворуба, длина бревна определяется тем, насколько легко или тяжело будет держать его в руках во время колки. Но кто будет делать поленья длиннее самой печи?
3. Диаметр раскалываемой чурки в бытовых механизмах равен от 30 см. Конусный дровокол расколет обрубок бревна любого диаметра.
4. Ход поршня – расстояние, которое преодолевает поршень за одну операцию. На данный момент, бытовые дровоколы стали комплектовать ограничителем длины хода поршня, что очень удобно при колке коротких чурбаков. Это даёт увеличение производительности почти вдвое, и неплохую экономию электроэнергии.
5. Скорость движения поршня в бытовых дровоколах:
- Скорость движения вперёд – до 4 см/сек.
- Скорость движения назад – до 7,5 см/сек.
От неё зависит время распила чурок на поленья.
6. Мощность электродвигателя в бытовых дроворубах варьирует от 1500вт до 2300вт. Понятно, что от этой характеристики зависит и производительность станка, и расход электроэнергии. Винтовой колун для дров требует трёхфазный двигатель, мощностью 3000 — 4000вт.
7. Габариты бытовых дровоколов невелики . Они варьируют в зависимости от модели и производителя, но кардинально не отличаются.
8. Дополнительные возможности:
- На данный момент, стали выпускать бытовые гидравлические механизмы, на которых можно установить насадку из 4-х резцов, что так же позволяет увеличить производительность — чурбан колется сразу на четыре части.
- Для удобства работы есть возможность комплектации специальным столом, что позволяет увеличить рабочую высоту дроворуба до уровня пояса.
Конструкция винтовых дровоколов
На сегодняшний день по конструктивным особенностям различают два основных типа дровоколов в зависимости от рабочего элемента. Первый тип располагает острой, вертикально установленной пластиной, которую называют колуном. Он также оборудован толкателем, который, соответственно, направляет дрова на этот колун. Данный тип инструмента называется реечным дровоколом. Второй тип инструмента оснащен винтообразным конусом. Оба инструмента можно смонтировать самому без особых усилий. Главное – строго следовать чертежам и располагать всеми необходимыми деталями, а особенно двигателем и рабочей частью, которая непосредственно будет колоть дрова.
Из перечисленных инструментов для колки дров легче всего смонтировать дровокол винтового типа. Не стоит бояться сборки, ведь она происходит поэтапно, а сам процесс несложен. По конструкции такой прибор довольно прост, что можно увидеть на схеме ниже.
Сборка конструкции
Из двух разобранных выше видов самый легкий в исполнении — винтовой дровокольный агрегат. Это обычная конструкция без усложненных узлов. В его состав входят электрический двигатель, винтовой конус, несколько подшипников, вал и редуктор. Кстати, последний может быть в форме цепной ременной передачи, может применяться, как заводской агрегат с зубчатой передачей.
Что касается мотора, то лучший вариант — это электрический, хотя можно поставить и бензиновый, если собирается огромная дровокольная установка. Помните, что для маленького станка можно взять двигатель от ненужной стиральной машинки, который работает от напряжения двести двадцать вольт. Он хоть и со слабой мощностью, но, установив качественный редуктор, можно увеличить его мощность в пару раз
Здесь важно правильно выбрать все элементы. Например, можно поставить на валу двигателя маленький по размерам шкив, а на вал, на который поставлен конус, установить огромного диаметра шкив
И чем больше разница между диаметрами будет расти, тем мощнее будет устройство.
Не забывайте! Очень серьезный показатель — скорость вращения рабочего инструмента. Она не должна быть выше 500 оборотов/мин. Поэтому нужно правильно выбрать редуктор к электрическому двигателю.
Выбор подшипников
Теперь о подборе подшипников. В принципе, могут подойти любые, главное, чтобы создаваемый под них вал подходил действующим на него нагрузкам.
Для маленьких дровоколов можно поставить вал диаметром 25 мм. Соответственно, под него покупаются подшипники с внутренним диаметром, который подойдет внешнему диаметру определенного вала.
Сами подшипники устанавливают на устройство в специальном чугуном корпусе.
Корпус может быть раздельным для каждого подшипника или одним для двух сразу. Можно купить корпус у мастера, но лучше приобрести старые конструкции, которые всегда можно найти на любой свалке для металлолома.
Закрепляются подшипники на станине при помощи болтов. Сама станина в месте установки должна быть довольно крепкой, поэтому именно в частях крепления под корпуса подшипников ставится металлический профиль (угол, швеллер), который к станине дровокола приваривают электросваркой. Само основание станка делается из труб или углов.
https://youtube.com/watch?v=AFSrX76PtFQ
Конус
И самый важный элемент винтового устройства с двигателем двести двадцать вольт — это конус. Начнем с того, что создают его из очень крепкой инструментальной стали. Поэтому самому его создать — даже мастеру — в домашних условиях очень сложно. Но этого делать и не стоит, потому что винтовые конусы сейчас продаются свободно. Помните, что нужно правильно его выбрать по размеру, потому что от этого зависит то, какие чурки можно будет резать. Вот соотношение размеров конуса с размерами разрезаемых материалов при одной длине инструмента:
- диаметр — семьдесят мм, размер скоса — 1,1. При указанных характеристиках глубина раскола будет примерно 450 мм;
- диаметр — восемьдесят мм, скос — 1,2, глубина расколов — 550 мм;
- диаметр — сто мм, скос — 1,5, глубина раскола — 750 мм.
Огромное внимание стоит уделить направлению нарезания резьбы. Она должна быть левой
То есть, при установке конус должен упираться в бревно и еще тянуть его на себя. По сути, при помощи резьбы производится вспомогательное движение детали — поступательное. Получается, что сам рабочий элемент будет вращаться.
Это довольно важно для конусных дровоколов бытового вида, потому что у них будет отсутствовать специальный узел для подачи. Все будет выполняться вручную
Именно такой вариант обеспечит условия, при которых не надо будет применять огромное давление на разрезаемую чурку из дерева.
Выбор конуса будет зависеть от его конструкции. Их всего два вида:
- с хвостовиком;
- с внутренним специальным отверстием.
В первом варианте в валу, на который конус будет ставиться, сверлится с торца дырка под габариты и диаметр хвостовика. Конечный вставляется в дырку вала и закрепляется в нем с помощью стопорного винта, который устанавливают с одной боковой стороны. Во втором варианте сам вал вносится в посадочную дыру конуса, где закрепляется двумя стопорными винтами.
Винтовой дровокол
Этап третий
Подбираем электродвигатель необходимой мощности, чтобы масляный насос смог развить рабочее давление в системе 16 мПа. Переходим к третьей части калькулятора гидравлики.
В поле «Предполагаемая частота вращения. « ставим значение 1500 . Наиболее оптимальные обороты для масляного насоса НШ. В поле «Требуемая подача. « ставим значение 38,9 . В поле «Объемный КПД насоса. « ставим значение 0,9 . В поле «Рабочее давление» ставим значение 16 .
Получаем теоретический результат: 28,8 куб.см Минимально необходимый объем масляного насоса, для обеспечения скорости выдвижения штока за 5 секунд. Минимальная мощность электродвигателя для этого насоса 12,2 кВт.
Особенности самодельных моделей
Дровокол особенно необходим в частном домовладением, где приходится отапливать дом с использованием дров. Сделать подобный инструмент можно своими руками, это несложно и позволит сэкономить значительное количество средств. Работа с массивным деревом – дело довольно рискованное, можно получить травму, поэтом следует использовать хороший инструмент, соблюдая необходимые предписания по технике безопасности.
Механические агрегаты, что помогают раскалывать деревянные массивы и тяжелые бревна, имеют свойство накапливать энергию, они экономичны, ими легко управлять. В работе с такими устройствами не нужна мускульная сила. Агрегаты могут справиться с любыми бревнами и деревянными чушками. Работают в нажимном режиме и могут управляться с бревнами до 35 см длиной, физических усилий при этом не требуется.
Приспособления нажимного действия имеют привод ДВС, а также могут присоединяться к электромотору. Стоят они недешево, но с их использованием практически полностью исключаются мускульные усилия, которые необходимо расходовать. Используя это устройство, можно отапливать дом до 350 квадратных метров, при этом морозы могут быть сибирскими, до -35 градусов по Цельсию.
Обратный ход толкателя обычно бывает не более 7 сантиметров в секунду. За несколько часов можно заготовить одному человеку более полутоны дров. Работать нельзя с влажной древесиной, рекомендуется в теплое время года деревянные заготовки класть в поленницу под навес. Месяца за три дерево «подойдет» до нужной кондиции.Сырое дерево не дает достаточное количество тепла, теплопроводность гораздо ниже (на 25%), колун в нем часто увязает, извлечь его оттуда бывает порой крайне непросто. Самодельный дровокол можно сделать не хуже, чем фабричный, то есть в нем будет присутствовать горизонтальная и вертикальная подача заготовки.
Для ориентировки стоит сказать, какая может быть приблизительная денежная экономия:
- добротный агрегат, работающий на дизельном топливе и предназначенный для раскалывания чушек 25 см в диаметре, стоит от 20 тысяч рублей;
- машина, которая может «расправляться» с заготовками до 35 см, раскалывая их на 4-5 фрагментов, стоит около 30 тысяч рублей.
Лучшие ручные дровоколы
Ручные модели подходят для работы дома или на даче. Такой колун исключает отскок чурок в сторону, минимизирует возможность травм пользователя. В отличие от топора он требует меньших физических затрат. Команда ВыборЭксперта проанализировала предложения производителей, среди которых выбрала 2 самые надежные модели.
Kolundrov «Стандартный»
Безопасный бюджетный прибор для колки дров. Кольцо удерживает полено на кромке в любом положении. Расколотая древесина не разлетается, а остается в дровоколе, что уменьшает риск травмироваться при работе. В модель влезают дрова диаметром до 18 см. Прибор легко раскалывает даже не высохшие и сучковатые поленья в щепки. Колун полностью сделан из высококачественной стали, которая покрыта 8 слоями порошковой краски с защитой от ржавчины.
Достоинства
- Комплектный колпачок для лезвия;
- Не разбрасывает мусор;
- Небольшой вес;
- Компактный.
Недостатки
- Не справится с толстым бревном;
- Начинает гнуться со временем.
Greenween GW-DR5-T
Ручной дровокол для дома, который позволяет работать с толстыми поленьями. Он вмещает колоды до 40 см в диаметре и длиной до 45 см. Простое компактное устройство удобно хранить дома возле камина или возить с собой в машине на дачу. Оно безопасно нарубит дрова на мелкие щепки и поможет разжечь огонь для камина, печи, мангала или любого другого очага. Продается колун в удобном красивом тубусе. Качественная сталь Ст3 защищена надежно защищена. Устойчивую к износу краска и фирменная технология нанесения не стирается при регулярных сильных механических воздействиях.
Достоинства
- Удобный футляр-упаковка;
- Легко пользоваться;
- Антикоррозийное покрытие;
- Есть в черном и сером цветах.
Недостатки
Не везде продается.
Залог надежности механического дровокола от Greenween – простота конструкции. В ней просто нечему ломаться. Такой колун станет надежным помощником при колке с дровами дома или на даче на много лет.
Как изготовить самодельный гидравлический дровокол: чертеж и пошаговое руководство
Простые схемы по изготовлению дровокола своими руками можно найти в интернете. Проще всего создать пружинный механизм. Вот некоторые схемы (как всего агрегата, так и колуна), которые могут приходиться в работе.
Однако, многие мастера ставят перед собой ещё более сложную задачу – создать гидравлический дровокол. Поможем и с этим. Предлагаем вам обзорную фото-инструкцию по изготовлению такого агрегата.
Для начала посмотрим на чертежи
После того, как вы определились с чертежом, изучили фото гидравлического дровокола своими руками, вам пригодится небольшая обзорная фото-инструкция:
| Иллюстрация | Описание действия |

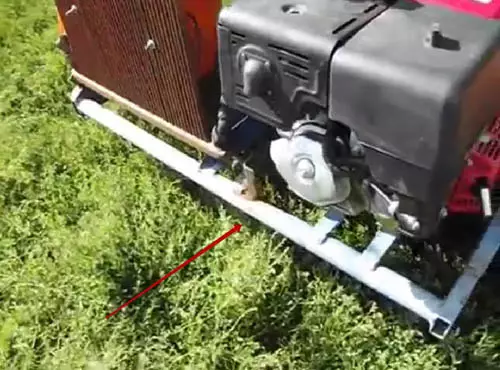

 | Первый этап — изготовление станины. В нашем случае за основу была взята задняя подвеска от автомобиля марки «Фольцвагена Гольф». Устройство получилось передвижным. |

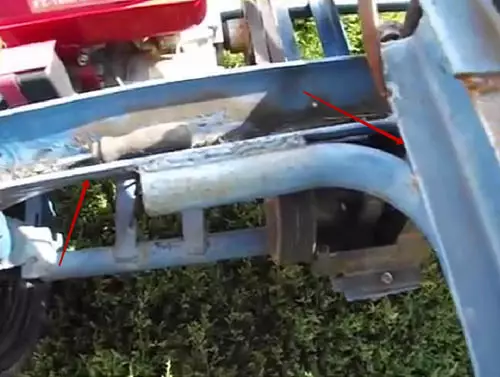

 | Сверху к основе в качестве направляющих приварены 2 п-образных швеллера. В некоторых случаях для усиления каркаса можно использовать и металлические уголки. |

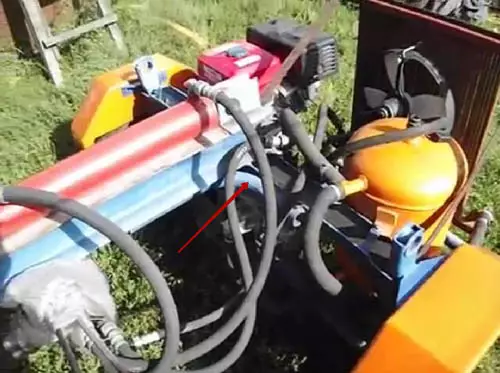

 | Сзади к повеске приварена площадка, на которой расположен двигатель и другие рабочие элементы. Бесперебойную работу станка обеспечит масляный насос. |
 | Нож имеет очень интересную конструкцию. Он способен нарезать поленья на 4 ровные части. Насадка может быть съемной. |
 | Прибор имеет универсальное устройство и позволяет достаточно быстро справиться с большим количеством дров. Кроме того, его можно переводить с места на место. |
А если вы хотите узнать больше подробностей об устройстве гидравлического реза для дров, смотрите это видео.
Watch this video on YouTube
Тип двигателя
Электрический – сравнительно дешевый, легкий, экологичный, малошумный. Такой двигатель не нуждается в специальном обслуживании, приобретении топлива и масла. Электрический колун подходит для использования в закрытом помещении. Минусы: требуется электросеть, чувствительность к влаге. Этим мотором оснащены бытовые модели.
Бензиновый – мощнее электрического мотора и не зависит от сети, что позволяет колоть дрова даже в лесу. Также бензиновый двигатель не боится влаги и перепадов температуры. Недостатки: высокая цена самого агрегата и обслуживания, большой вес, сложный ремонт, токсичные выхлопы, сильный шум. Этим дровоколом нельзя работать в помещении.
Бензиновые колуны относятся к полупрофессиональной и промышленной технике.
Встречаются промышленные дровоколы, которые подключаются к оборудованию трактора – валу отбора мощности или гидравлической системе.
