Сталь Ст3

Химический состав

Каждая категория стали характеризуется своим определенным химическим составом. Он во многом определяет область применения создаваемых заготовок и сложности, которые возникают при термической обработке.

Ключевыми моментами, которые касаются химического состава, назовем следующее:

  1. Как ранее было отмечено, основными химическими элементами являются железо и углерод. Первый элемент имеет концентрацию 97%, углерода всего 0,14-0,22%. Именно углерод определяет показатель твердости и некоторые другие физико-химические свойства структуры.
  2. В состав структуры включается относительно небольшое количество легирующих элементов. Основными элементами стали хром и никель, концентрация которых составляет 0,3%. В этой же концентрации в состав включается медь.

Химический состав

При большом количестве разновидностей сталей у рассматриваемой жестко контролируется концентрация вредных примесей, которыми являются фосфор и сера. Кроме этого, в состав в большой концентрации входит азот, на который приходится около 0,1 массы.

Расшифровка стали марки Ст3пc

Расшифровка стали: Буква Ст. обозначают, что сталь обыкновенного качества, хотя большинство сталей — высококачественные. Цифры от 0 до 6 это условный номер марки в зависимости от химсостава и механических свойств. Обычно, чем больше цифра, тем больше углерода и больше прочность. В нашем случае цифра 3 обозначает содержание углерода в сплаве 0,14–0,22%. Буквы после номера марки обозначают степень раскиcления: пс — полуспокойная. Стали первой группы, такие как Ст3сп поставляются с гарантированными механическими свой­ствами и используются в основном без термической обработки.

Разновидности сплава Ст3

Спокойная сталь раскисляется с использованием марганца, кремния и алюминия. Это дорогой и высококачественный материал. За счёт однородной структуры спокойный металл пластичнее и коррозионно устойчивее. Применяется для изготовления несущих ответственных конструкций, узлов машин, механизмов, которые работают при отрицательных температурах и динамических нагрузках.

Полуспокойная сталь раскисляется марганцем и алюминием. Показатели прочности и пластичности у этого материала близки к спокойной стали, но уступают ей. Применяется при возведении несущих металлоконструкций, где требования к прочностным показателям ниже, чем у конструкций из спокойного металла. Преимуществом этого сплава – его стоимость дешевле.

Кипящая сталь самая дешёвая, раскисляется только марганцем. При заливке этого расплава в слябы происходит активное кипение – выделяются содержащиеся в сплаве газы. В разных частях слитка может иметь неоднородные свойства. Кипящая металл хрупкий, плохо сваривается и подвержена коррозии. Применяется для изготовления конструкций, к которым не предъявляются высокие требования.

Характеристики

  • временным сопротивлением;
  • пределом текучести;
  • степенью изгиба под воздействием значительных усилий;
  • относительным удлинением;
  • ударной вязкостью при определенных температурах.

Отличную сталь марки СТ3 можно сваривать газовым, электрическим или любым другим методом, без каких-либо ограничений.

Внимание. На сегодняшний день сварку чаще всего выполняют с помощью проволочных электродов, электродов большого сечения либо плавящихся мундштуков.. К важнейшим техническим показателям данного типа стали относят следующие:

К важнейшим техническим показателям данного типа стали относят следующие:

  1. Ее поверхность характеризуется твердостью 131 МПа.
  2. За счет неоднородной плотности материла его масса может существенно варьироваться.
  3. Ограничений касательно свариваемости материала не существует.
  4. Отпускная хрупкость не является характерной чертой данного типа стали.

Благодаря этим характеристикам материал удается использовать для производства чрезвычайно обширного ассортимента заготовок.

Механические характеристики материала удобнее всего систематизировать в формате таблицы.

Характеристика стали марки Ст3пc

Ст3пс — Сталь конструкционная углеродистая обыкновенного качества, хорошо сваривается, сварка осуществляется без подогрева и без последующей термообработки, способы сварки: ручная дуговая сварка, автоматическая дуговая сварка под флюсом и газовой защитой, КТС, ЭШС.

По ГОСТ 27772-88 марка стали Ст3пс5 по своим характеристикам и свойствам является аналогом стали для строительных конструкций С245, сталь Ст3пс аналог стали для строительных конструкций С275. Для толщины более 36 миллиметров рекомендуется подогрев и последующая термообработка, не склонна к флокеночувствительности, склонность к отпускной хрупкости отсутствует. Обрабатываемость резанием в горячекатаном состоянии при НВ 124 и σв=410 МПа, Kυ тв.спл. = 1,8 и Kυ б.ст. = 1,6, нашла свое применение в несущих элементах сварных и несварных конструкций и деталей, работающих при положительных температурах, активно используется в общестроительных решениях. Из данной марки стали выпускают детали и части грузовых вагонов, опор ЛЭП, экскаваторов и лесозаготовительной техники, морских сооружений, автомобильных мостов, строительных конструкций, нефтяных и газовых платформ. Ковку производят при температурном режиме от 1300 до 750 0С, охлаждение производят на воздухе.

Применение стали Ст3

Технические параметры Ст3, позволяют ее использовать для производства нагруженных элементов сварных конструкций и деталей машин и механизмов, работающие при положительных температурах.

Некоторые виды проката, в частности, пятой категории используют при производстве металлоконструкций, которые могут работать при температурах от -40 до 425 градусов Цельсия при знакопеременных нагрузках.

После сооружения сложных конструкций имеет смысл провести термическую обработку, в частности, отжиг. Та операция необходима для снятия напряжений, возникающих после выполнения сварочных работ.

Кроме того, этот материал используют при производстве строительной арматуры Ат400с.

Лист, произведенный из данной стали, применяют для производства деталей, произведенной по технологии холодной штамповки. Из него производят корыта для сбора СОЖ и отработанных масел, устанавливаемых на станках, емкости различного объема и назначения, крышки для станочного оборудования, кожухи и пр.

Химические и физические свойства

Примесей в стали данной марки не более:

  • хром — 0,30 процента;
  • никель — 0,30 процента;
  • медь — 0,30 процента;
  • сера — 0,005 процента;
  • фосфор — 0,04 процента;
  • азот — 0,10 процента.

Раскисление стали

Процесс раскисления стали — это химический процесс в результате которого из расплавленного сырья удаляется кислород. Он в данном случае определяется примесью, которая ухудшает механические и физические свойства сплава.

По процессу раскисления сталь марки Ст3 делят на такие виды:

  1. Спокойную — раскисление происходит с применением марганца, кремния и алюминия.
  2. Кипящую — раскисление с применением только марганца.
  3. Полуспокойную — раскисление с применением алюминия и марганца.

Уровень раскисления указывается в маркировке стали буквами «кп», «сп» и «пс», также указывается их модификация с повышенным процентом марганца. Для примера – Ст3Гсп или Ст3Гпс.

Кипящая сталь, по химическому составу от спокойной отличается тем, что содержание в ней кремния очень мало, менее 0,05 процентов. Спокойная сталь содержит больше кремния от 0,16 до 0,30 процентов. Так как кипящая сталь в себе содержит больше кислорода, чем сталь спокойная, то она по качеству намного хуже, чем спокойная.

Сталь полуспокойная по качеству занимает среднее положение между спокойной и кипящей сталями.

Для процесса раскисления используют такие элементы, как кремний, марганец, алюминий. Сила их воздействия на сталь различается. Так, самым «сильным» является алюминий, а «слабым» — марганец.


Спокойная СтальИз этой марки стали делают:

  • листовой и фасованный прокат (лист стальной Ст 3);
  • заготовки арматуры и детали для трубопроводов (квадратная труба Ст 3);
  • основные и второстепенные элементы для железнодорожного хозяйства, подвесных и наземных путей и др.

Стали полуспокойного вида занимают нейтральную позицию между кипящими и спокойными видами сырья. В этом виде уже присутствует процент кислорода, что дает сплаву менее выраженные характеристики пластичности и твердости.

Химический состав у этого вида стали нельзя считать однородным. Из марки этой стали изготавливают трубный и листовой прокат, такой популярный продукт, как балка Ст 3. Стали полуспокойного вида идут также на производство кругов и полос, уголков и квадратов, закладных деталей и шестигранников.

Если говорить о кипящих сталях, то — это самые популярные и доступные по стоимости конструкционные сплавы стали. Себестоимость производства невысока, но при этом заготовки из этой стали (слябы, слитки, готовые прокатные листы) прекрасно поддаются различной обработке при разных термических условиях.

Плотность стали марки 3 этой модификации совсем неоднородна, тем не менее при соблюдении правильного использования и соответствующих требований, она занимает одним из самых популярных и недорогих, практичных типов сплавов.

Согласно ГОСТу 380-2005 сказано, что производитель имеет право самостоятельно указать степень раскисления сырья, если заказчик не определил ее.

Механические показатели

Механические показатели свойств стали Ст3, которые используются при контроле свойств сырья проката:

  • сопротивление, возникающее временно — все категории;
  • текучесть и ее предел – все кроме первой категории;
  • изгиб под посторонним воздействием в холодном состоянии — все кроме первой категории;
  • относительное удлинение — здесь все существующие категории;
  • KCU (ударная вязкость) при температуре окружающей среды +20 °С – третья категория;
  • KCU (ударная вязкость) при температуре окружающей среды –20 °С – четвертая категория;
  • KCU (ударная вязкость) после старения механически – пятая категория;
  • KC V (ударная вязкость) при температуре окружающей среды +20 °С – шестая категория;
  • KC V (ударная вязкость) при температуре окружающей среды –20 °С – седьмая категория.

Свариваемость стали марки Ст3

Потребителям нравится работать с этой маркой стали. Ее технические характеристики с учетом модификаций очень универсальны. Одно из самых важных преимуществ данной марки – это отличная свариваемость.

Сталь позволяет использовать автоматические дуговые и ручные способы сварки, а также контактно-точечный и электрошлаковый методы. Ст 3 применяют и для изготовления кованых деталей (ограждений, различных решеток и т.д.).

Температура кипения и плавления металлов

В таблице представлена температура плавления металлов tпл, их температура кипения tк при атмосферном давлении, плотность металлов ρ при 25°С и теплопроводность λ при 27°С. Температура плавления металлов, а также их плотность и теплопроводность приведены в таблице для следующих металлов: актиний Ac, серебро Ag, алюминий Al, золото Au, барий Ba, берилий Be, висмут Bi, кальций Ca, кадмий Cd, кобальт Co, хром Cr, цезий Cs, медь Cu, железо Fe, галлий Ga, гафний Hf, ртуть Hg, индий In, иридий Ir, калий K, литий Li, магний Mg, марганец Mn, молибден Mo, натрий Na, ниобий Nb, никель Ni, нептуний Np, осмий Os, протактиний Pa, свинец Pb, палладий Pd, полоний Po, платина Pt, плутоний Pu, радий Ra, рубидий Pb, рений Re, родий Rh, рутений Ru, сурьма Sb, олово Sn, стронций Sr, тантал Ta, технеций Tc, торий Th, титан Ti, таллий Tl, уран U, ванадий V, вольфрам W, цинк Zn, цирконий Zr.

Наиболее тугоплавкими являются следующие металлы: гафний, иридий, молибден, ниобий, осмий, рений, рутений, тантал, технеций, вольфрам. Температура плавления этих металлов выше 2000°С.

Приведем примеры температуры плавления металлов, широко применяемых в промышленности и в быту:

Максимальной температурой кипения из металлов, представленных в таблице, обладает рений Re — она составляет 5596°С. Также высокими температурами кипения обладают металлы, относящиеся к группе с высокой температурой плавления.

Теплопроводность металлов в таблице изменяется от 6,3 до 427 Вт/(м·град), таким образом хуже всего проводит тепло такой металл, как нептуний, а лучшим теплопроводящим металлом является серебро.

Применение Ст3

Из спокойной стали производят: лист, уголок, швеллер, арматуру, двутавровую балку и другой металлопрокат, который используют для изготовления:

  • трубопроводной арматуры, труб, фасонных изделий;
  • мостовых кранов, несущих железнодорожных металлоконструкций, каркасов зданий, внутрицеховых металлоконструкций, железнодорожных и автомобильных мостов;
  • ёмкостей для хранения воды и нефтепродуктов, железнодорожных вагонов, цистерн для перевозки нефтепродуктов;
  • кузовов автомобилей, корпусов судов;
  • других ответственные конструкции, применяемых во всех отраслях промышленности, работающих при низких температурах окружающего воздуха, в условиях динамических знакопеременных нагрузок.

Полуспокойная сталь используется для тех же металлоконструкций и деталей, что и спокойная, но при условии, что эти изделия не будут работать при температурах ниже -10 0С.

Кипящая сталь. Применяется для малонагруженных, второстепенных, ненагруженных металлоконструкций, которые работают при постоянных нагрузках. Из неё изготавливают заборы, заземление, кронштейны, листовую обшивку, другие элементы зданий и металлоконструкций.

Механическая обработка

Обрабатывают детали из марки стали СТ3ПС с помощью заранее подобранного оборудования и скорости. Это обеспечивает сохранение необходимых рабочих показателей, сокращает локальные напряжения и т.д.

Заточка и фрезеровка осуществляется с помощью режущего инструмента, изготовленного из ВК8 или Т5К10. Внутренняя и наружная резьба создается за счет метчиков и плашек из стали Р18 и Р6М5. При обработке на станке необходимо использовать смазочно-охлаждающие жидкости, а при ручной – касторовое масло.

Ударная вязкость стали СТ3ПС позволяет обрабатывать изделия на станочном оборудовании при постоянной вибрационной нагрузке. Скорость зависит от свойств сплава, так же выбирают и другие параметры:

  • толщина 6-10 см – державка инструмента 16*25 мм;
  • глубина реза 3 мм – скорость подачи 0,7-1,2 мм/об;
  • частота вращения 700 об/мин.

Применение стали Ст3

Рассматривая различные марки стали нужно учитывать тот момент, что они классифицируются по степени раскисления. Этот химический процесс предусматривает удаление с состава кислорода. Слишком большая концентрация кислорода определяет снижение физических и механических свойств.

Классификация проводится следующим образом:

  1. Спокойная характеризуется тем, что в состав входит от 0,16 до 0,3% кремния.
  2. Полуспокойная имеет средний показатель концентрации рассматриваемого элемента.
  3. Кипящая отличается по химическому составу от спокойной тем, что в составе содержится кремния не менее 0,05%.

Маркируется материал Ст3 соответствующим образом. Для проведения химического процесса могут использоваться различные вещества.

Стоит учитывать, что спокойная обходится намного дороже других вариантов исполнения. Это можно связать со следующими моментами:

  1. Структура однородная, за счет чего повышается степень защиты материала от воздействия окружающей среды.
  2. В состав входит небольшое количество кислорода, что и определяет высокие эксплуатационные качества.

При использовании спокойной стали могут изготавливать следующие изделия:

Прокат листового и фасонного типа.
Арматура и детали, которые можно применять для создания трубопровода. Для транспортировки теплоносителя или газа, другой среды могут применятся различные трубы. Для того чтобы они выдерживали высокую нагрузку и воздействие окружающей среды при изготовлении должны применять материалы, обладающие прочностью и твердостью

Кроме этого, уделяется внимание и себестоимости, так как слишком дорогие сплавы могут быть менее практичными в применении. Сталь 3 подходит в большей степени для изготовления подобных изделий.
Основные и второстепенные элементы, применяемые при изготовлении подвесных конструкций и железнодорожных элементов

В железнодорожной отрасли наиболее востребованы металлы, которые имеют невысокую стоимость и высокие эксплуатационные качества. За счет больших размеров подвесных конструкций цена одного квадратного метра также имеет большое значение.

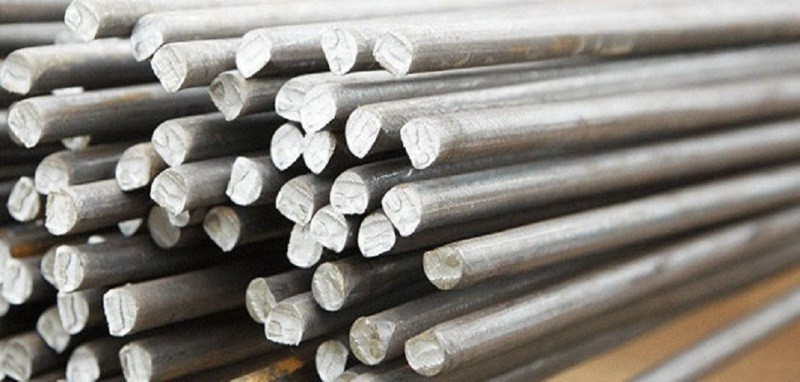

Стальная арматура

Полуспокойная разновидность стали, применение которой также весьма широкое, в составе имеет около одного процента кислорода. За счет этого характеристики твердости и пластичности выражены в меньшей степени. При применении стали 3 могут изготавливаться:

  1. Трубы. Подобный материал сегодня получил самое широкое распространение. Трубы применяются при создании отопительной системы, в качестве несущих элементов. Стоит учитывать, что трубы могут иметь различный диаметр и толщину создаваемых стенок. Рассматриваемый сплав обладает относительно невысокой коррозионной стойкостью, поэтому нужно проводить защиту поверхности от воздействия повышенной влажности.
  2. Листовой прокат также применяется крайне часто, особенно при изготовлении корпусных изделий или обшивке несущих конструкций. Толщина может варьировать в большом диапазоне. Прокат листовой может применяться при холодной гибке или штамповке. Эти два процесса характеризуются высокой производительностью. Именно поэтому рассматриваемый сплав получил самое широкое распространение.
  3. Квадраты и уголки часто применяются для получения несущих конструкций. Они характеризуются высокой прочностью, так как грани существенно повышают жесткость и могут распределять нагрузку. Уголки и квадраты характеризуются большим количеством параметров: толщина листа, угол расположения плоскостей, длина и форма поперечного сечения. Область применения – изготовление несущих конструкций и усиление уже существующих конструкций.
  4. Различные шестигранники. Они также получили широкое распространение, могут применяться в самых различных отраслях промышленности.

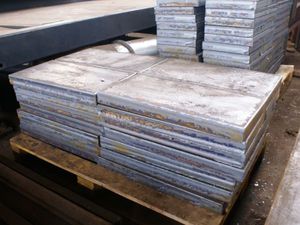

Лист стальной Ст3 горячекатаный

Кипящие сплавы получили широкое распространение по причине доступности. По стоимости они самые доступные, при этом получаемая структура характеризуется высокой степенью обрабатываемости. Кроме этого, сплав хорошо поддается термической обработке, однако эксплуатационные качества по причине высокой концентрации кислорода снижены.

В заключение отметим, что многие аналоги стали 3 обладают соответствующими эксплуатационными характеристиками. Зарубежные производители применяют собственные стандартны при маркировке. При этом концентрация вредных примесей выдерживается в определенном диапазоне. Применение самых современных технологий позволяет снизить количество фосфора и серы в составе, за счет материал становится более прочным и менее хрупким. В некоторых случаях проводится добавление легирующих элементов.

Технологические свойства

Сталь этой марки не имеет никаких ограничений по свариванию любым доступным способом в т.ч. газовой, электрической.

Ключевыми показателями стали можно назвать следующие:

  • стойкость к воздействию коррозии;
  • механические характеристики;
  • свариваемость.

Эти показатели позволяют разделить стальные сплавы на такие группы, как: обычной, повышенной и высокой прочности. Для деталей, имеющих толщину или диаметр свыше 36 мм, после сварки имеет смысл выполнить термообработку, которая снимет напряжения, возникающие в зоне сварочного шва под воздействием высокой температуры сварки.

Расшифровка

Определить, какие у материала сталь СТ3 характеристики в соответствии с ГОСТ, можно благодаря расшифровке. Согласно ГОСТ 380, данный материал представлен в следующих разновидностях:

  1. Сталь Ст3сп.
  2. Сталь Ст3пс.
  3. Сталь Ст3кп.

Эти индексы применимы в обязательном порядке при любой маркировке. При расшифровке марки материала необходимо учитывать следующие обозначения:

  1. Ст — применяется для указания стандартных качеств углеродистых сталей.
  2. 3 — условный номер марки сплава. Он может меняться в диапазоне от 0 до 6, в соответствии с процентным содержанием углерода в материале.
  3. Г — этот символ употребляют, если в состав материала входит марганец. Так, для стали типа Ст3гпс характерно содержание 0.8% марганца.
  4. Сп — обозначает степень раскисления стали. Аббревиатурой “кп” обозначают кипящие сплавы, “пс” — полуспокойные.

Таким образом, марка Ст3пс5 является полуспокойной, но характеризуется высокой степень раскисления. Специфика маркировки материала регламентирована ГОСТом 380-2005.

Если в названии марки отсутствуют буквы “пс” либо “кп”, сталь следует считать спокойной.

Внимание. Спокойная разновидность СТ3 является наиболее распространенной, и поэтому буквы “сп” иногда допустимо опускать.. Чтобы понять свойства изделий, произведенных из стали СТ3, следует ориентироваться на их ГОСТы:

Чтобы понять свойства изделий, произведенных из стали СТ3, следует ориентироваться на их ГОСТы:

  • ГОСТ 107105-80 — для труб и арматуры к ним;
  • ГОСТ 2591-2006 — для проката;
  • ГОСТ 14918-80 — для ленточного и полосового проката;
  • ГОСТ 5812-82 — для рельсов;
  • ГОСТ 8479-70 — для поковок.

Сфера применения

Сфера применения стали СТ3 варьируется в зависимости от степени ее раскисления. Раскислением называют процесс, при котором из состава стали выводят кислород. Чем выше концентрация кислорода, тем ниже химические и физические характеристики материала.

В зависимости от содержания кремния, сталь СТ3 бывает:

  • кипящей — содержит минимум 0,05% кремния;
  • полуспокойной — содержит от 0,05% до 0,15% кремния;
  • спокойной — содержит свыше 0,15% кремния.

Кипящие стали кипят и насыщаются газами в процессе разливки по изложницам. Эти стали относятся к категории нераскисленных. Раскисленные стали в процессе разливки не кипят и за счет этого ценятся выше.

Спокойная разновидность стоит ощутимо дороже двух других в силу следующих причин:

  • выдающихся эксплуатационных качеств, которые объясняются минимальным содержанием кислорода;
  • за счет своей однородности материал надежно защищен от агрессивных воздействий окружающей среды.

Фасонной и листовой разновидностей проката.

Основных и второстепенных элементов для железнодорожных элементов и подвесных конструкций. Железнодорожная отрасль обеспечивает стабильный спрос на металлы с невысокой стоимостью и выдающимися эксплуатационными качествами. Стоимость одного квадратного метра является чрезвычайно значимым фактором в силу крупных габаритов подвесных конструкций.

Деталей и арматур, используемых для создания трубопроводов. Трубы нужны, чтобы транспортировать газ, теплоносители и прочие среды. Материалы для их изготовления должны быть твердыми и прочными, чтобы справляться с высокими нагрузками и агрессивными воздействиями внешней среды

Себестоимость также имеет важное значение, так как дорогостоящие сплавы не всегда оказываются наиболее практичными. Сталь СТ3 же прекрасно удовлетворяет потребностям отрасли.

В полуспокойной разновидности СТ3 содержится примерно 1% кислорода. За счет этого ее твердость и пластичность несколько ниже, чем у спокойной. Данный тип стали применяется для производства следующих изделий:

  1. Труб с различным диаметром и толщиной стенок. В отопительных системах они выполняют функцию несущих элементов. Коррозионная стойкость у рассматриваемого сплава невысокая, поэтому его поверхность необходимо защищать от воздействия повышенной влажности.
  2. Шестигранников. Эти элементы востребованы в самых разных отраслях промышленности.
  3. Уголков и квадратов для несущих конструкций. За счет своей повышенной прочности они способствуют увеличению жесткости конструкции и оптимальному распределению нагрузки на нее. Выбор уголков и квадратов для конкретной конструкции осуществляется в зависимости от их толщины листа, длины и формы поперечного сечения, угла расположения плоскостей.

    Задействуют эти элементы для того, чтобы изготавливать новые несущие конструкции и укреплять уже существующие.

  4. Листового проката. Это особенно востребовано для обшивки несущих конструкций и производства корпусных изделий. Толщина таких изделий может значительно варьироваться. Листовой прокат применяют для штамповки или холодной гибки (для обоих этих процессов характерная высокая производительность).

Кипящие сплавы являются наиболее доступными с финансовой точки зрения. Для структур, которые получаются на их основе, характерна высокая степень обрабатываемости. Сплавы можно успешно обрабатывать термическими методами, однако высокая концентрация кислорода приводит к снижению их эксплуатационных качеств.

Внимание. Некоторые металлические конструкции, изготовленные из стали СТ3, рассчитаны на эксплуатацию в температурном диапазоне от -40°с до +425°С
