Маркировка цепей для бензопил

Твердосплавные цепи

Победит – это очень твердый сплав, превосходящий по прочности стекло. Поэтому из победита делают бытовые стеклорезы, различные режущие слесарные и токарные инструменты, а также его наносят на пильные цепи бензопил. Победит припаивается на режущие звенья, где выполняет роль прочной режущей кромки. Но несмотря на свою твердость, данный сплав является хрупким.

Срок службы цепей с напайками из победита значительно превышает ресурс стандартных режущих элементов. Твердосплавные цепи используются для распиловки мерзлой и твердой древесины, а также при аварийно-спасательных мероприятиях, если требуется быстро разрезать армированный или обычный бетон.

Цепи для бензопил с победитовыми напайками в любительской практике применяются очень редко, поскольку предназначены для полупрофессионального и профессионального инструмента, имеющего хорошую мощность и высокий крутящий момент.

Дополнительные параметры цепей

Помимо шага и толщины цепь для бензопил имеет еще ряд важных характеристик, о которых нельзя не упомянуть. К ним относятся:

• форма зуба
• количество звеньев
• угол заточки

По форме зуб может быть двух типов: чизельный и чипперный. Чизельный зуб имеет форму цифры 7, то есть верхняя и боковая поверхности соединяются острым углом. Чипперный зуб вместо острого угла имеет закругление. Чизельная цепь более производительна, но и нагрузку на двигатель оказывает больше, так как встречает больше сопротивления на пути, поскольку имеет более широкую режущую кромку. А чипперная, соответственно, наоборот, идет легче, но и производительность ее меньше.

Количество звеньев зависит от длины шины. При этом при одинаковой длине шины цепи с коротким шагом имеют естественно большее количество звеньев. Это кстати сказывается и на конечной цене цепи, так как, как правило, цена определяется за звено. Поэтому, например, цепь одного производителя для шины в 40 см для шага 3/8 будет стоить дешевле, чем для 0,325.

Угол заточки бывает либо 30 градусов, либо 10. Первый самый распространенный, так как используется для поперечного реза древесины (пиление на дрова, валка деревьев), второй же применяют при продольном пилении, а это те операции, которые встречаются реже (пиление бревна на доски, например), оттого и цепи с таким углом менее распространены. Можно купить сразу готовую цепь с нужным углом, либо переточить одну цепь в другую на станке.

Разновидности цепей на бензопилы

Перед тем, как выбрать цепи для своей бензопилы, нужно рассмотреть их разновидности. Различаются рассматриваемые элементы по причине классификации бензопил, которые бывают бытовыми, профессиональными и полупрофессиональными. Перед тем, как купить цепь для пилы, нужно разобраться с имеющимися видами пильной гарнитуры.

Виды пильной гарнитуры

Как выбрать рассматриваемое устройство для своего инструмента, знает далеко не каждый профессионал. Ведь после покупки инструмента, нужда в покупке и замене пильной гарнитуры возникает не раньше, чем через несколько лет при условии сезонной эксплуатации бензопилы. Не только бензопилы имеют соответствующие технические параметры, но еще и пильная гарнитура. Как для бензопилы, так и на электропилу нужно подбирать цепь, опираясь на технические характеристики инструмента. Основными параметрами рассматриваемых устройств являются:

Шаг и его размеры

Шаг – это промежуточное расстояние между тремя заклёпками, которые располагаются рядом. Для правильного вычисления шага цепи следует произвести замер расстояния между осями трёх заклёпок, размещённых вблизи друг друга. В виде формулы это выглядит следующим образом:

L=S/2

Где, L – это величины длины шага, которая в бензопилах характеризует степень удалённости двух зубьев по отношению друг к другу;

S – значение промежутка между двумя крайними заклёпками из трёх.

Величина шага может быть также равна длине расстояния между двумя соседними хвостовиками.

Закономерность чем больше будет расстояние между режущими зубцами, тем глубже они будут входить в распиливаемый материал

Путём увеличения размера шага цепи становится возможным повышение производительности бензопилы. Однако, в подобном случае изменяется степень прилагаемого усилия для осуществления вращения приводной звёздочки. И чем выше шаг цепи, тем большей должна быть мощность двигателей и больше физических сил затрачивается для её протяжки при распиловке материалов.

Типы звеньев — конструкция или форма звена

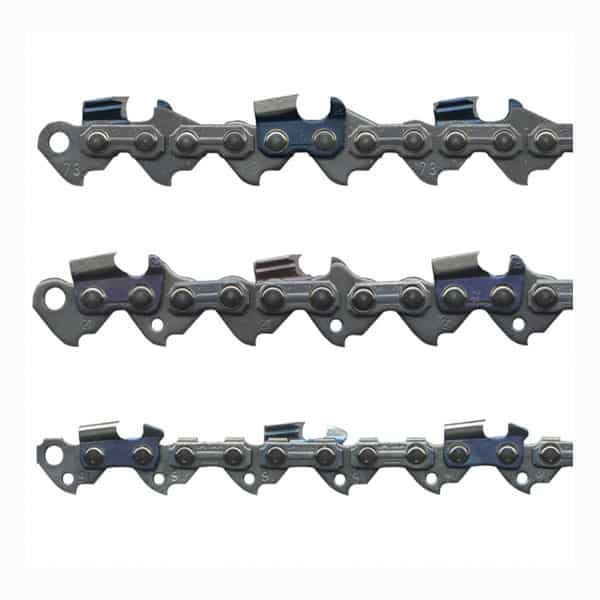

По форме современная пильная гарнитура бывает двух типов — чипперная и чизельная. Каждый тип отличается конструктивно, влияя на параметры производительности и особенности заточки.

1. Чипперные звенья выглядят как серп, и имеют низкие показатели производительности. Их главным достоинством считается простота заточки при помощи напильника. Именно за счет простоты заточки, многие пильщики предпочитают выбирать модели с чипперным или серповидным видом звеньев
2. Чизельные звенья имеют форму зубьев в виде цифры «7» с заостренной угловой частью. Такие зубья на цепи показывают высокие показатели производительности, но при этом их сложно затачивать напильником

Чизельный и чипперный типы звеньев – обратите внимание

Основные характеристики

Любой инструмент, использующийся для осуществления резки древесины, требует постоянной заточки, смазки и замены. Это касается, в том числе, и цепи бензопилы

При приобретении такой детали очень важно обратить внимание на ее совместимость как с самим устройством, так и с предстоящей работой, которую нужно выполнить

Производителей цепей бензопил используют определенные стандартные технические характеристики при проектировке данных изделий. Это позволяет покупателям намного проще осуществлять выбор данных устройств.

К основным характеристикам цепей бензопил относятся такие параметры, как:

• • угол заточки резца;
  • форма режущих элементов;
  • высота зубьев относительно ограничителей.

Кроме вышеперечисленных технических характеристик, цепи бензопил отличаются некоторыми другими особенностями. К ним относятся габаритные размеры, толщина и длина данных изделий. Они различают по таким параметрам, как:

• • расстояние между режущими элементами – так называемый шаг цепи;
  • полная длина цепи – количество ее звеньев;
  • толщина направляющих хвостовиков относительно шины устройства.

Перед приобретением цепи бензопилы необходимо обратить внимание на все вышеперечисленных технические характеристики. Именно они влияют на особенности использования устройства и ее производительность

Вибрация и отдача при распиле

Ни первого, ни второго при работе с бензопилой не избежать, однако можно снизить их интенсивность. Вибрация в пильной цепи возникает вследствие столкновения резцов с древесиной. В момент контакта режущей кромки с деревом она на долю секунды оказывается зажатой между ним и шиной. Часть ударной энергии через гарнитуру, ведущую звездочку и корпус пилы передается на руки пользователя.

Для уменьшения эффекта отдачи вследствие вибраций при распиле древесины используются:

• скошенный ограничитель пропила (обеспечивает мягкое движение цепи за счет плавного соскальзывания древесины с резца);
• амортизационные выступы на хвостовиках и соединителях (способствуют погашению вибрации при ее передаче на звездочку);
• скошенная либо завышенная пятка резца (обеспечивает проседание цепи в момент удара, что способствует не только гашению вибрации, но и снижению износа цепной гарнитуры и пильной шины).

Благодаря применению этих конструктивных элементов в цепи существенно уменьшается риск травматизма при отскакивании пилы вследствие контакта носка шины с твердой поверхностью.

Как подобрать

Вопрос подбора актуален для малоопытных пользователей. Профессионалы знают о гарнитуре практически все и умеют выбирать то, что им нужно. По этой причине, наши советы будут ориентированы именно на любителей, а не на профи. Итак, приступим.

Для того чтобы правильно выбрать нужно:

1. Знать характеристики бензопилы, а именно шаг и длину шины. Опираться на название и модель бензопилы при выборе не стоит, т.к. на одну бензопилу могут устанавливаться шины различной длины и ширины посадочного звена.
2. Заранее определиться с объемом и видом работ, для которых планируется её использовать. Если пилить поперек, то выбираем чизельные, вдоль – чипперные.

Важно! Затачивать под продольный рез (10 0 ) придется самостоятельно или в сервисном центре. Гарнитура, заточенная для продольного реза, в продаже встречается редко

Читать также: Пистолет для склеивания линолеума горячим способом

Отдельно нужно упомянуть о выборе гарнитуры Штиль. Если вы планируете купить цепь этого производителя (они на сегодняшний день считаются самыми качественными), то для выбора лучше воспользоваться специальной формой поиска, которую можно найти на сайте компании.

Введя в форму поиска данные бензопилы, программа автоматически выберет и предложит вам подходящие варианты. Сервис удобный, но имеет один большой минус, подбор ведется только по моделям бензопил Штиль. Для того чтобы подобрать цепь для пил других брендов, придется вооружиться каталогом.

Как узнать какая гарнитура на бензопиле

Определить тип цепи, которая установлена на бензопиле, можно несколькими способами. Если пила новая, только купленная, то тип и размер цепи указываются в документах (руководстве пользователя, в разделе характеристики). Если пила уже успела поработать и не известно, менялась ли гарнитура за время эксплуатации, то определить тип цепи можно проведя следующие действия:

1. Снять гарнитуру и посчитать количество звеньев.
2. При помощи штангенциркуля померить ширину хвостовика.
3. Визуально определить тип режущего зуба. Острые боковые грани — чизельный, плавные грани — чипперный.
4. Линейкой или штангенциркулем померить шаг цепи.

Важно! Неправильно снятые размеры могут привести к тому, что новая цепь не установится в шину бензопилы или будет иметь шаг отличный от шага звездочек, поэтому при проведении замеров нужно быть более внимательным. Еще один вариант определить размеры, который не требует использования измерительного инструмента — это посмотреть маркировку. Ширина хвостовика указывается с наружной стороны зубца ограничителя

Значения ширины на зубце показано без единицы, т.е. если на зубце стоит цифра 3, то ширина хвостовика 1,3 мм, остальные размеры аналогично

Ширина хвостовика указывается с наружной стороны зубца ограничителя. Значения ширины на зубце показано без единицы, т.е. если на зубце стоит цифра 3, то ширина хвостовика 1,3 мм, остальные размеры аналогично

Еще один вариант определить размеры, который не требует использования измерительного инструмента — это посмотреть маркировку. Ширина хвостовика указывается с наружной стороны зубца ограничителя. Значения ширины на зубце показано без единицы, т.е. если на зубце стоит цифра 3, то ширина хвостовика 1,3 мм, остальные размеры аналогично.

Некоторые производители, например, Орегон, на хвостовик своей продукции наносят номер модели. Зная номер, можно без труда определить характеристики цепи, найдя информацию о модели в каталоге.

Фермерские и профессиональные модели

Хорошими производителями пил фермерского типа считаются Партнер и Эхо. Размер направляющих к таким пилам должен обязательно соответствовать мощности агрегата, иначе пильный механизм и двигатель быстро износятся и потребуется замена шины бензопилы и других деталей. Рекомендации по выбору направляющих и их технические характеристики можно прочитать в инструкции инструмента. Профессиональные пилы от производителей Штиль, Эхо и Хускварна являются надежными помощниками и обладают высокой мощностью. В таких инструментах используют направляющие длиной от 50 см до 75 см со съемными головками.

Перед началом работы с инструментом необходимо проверить пильную гарнитуру. Если требуется смазка шины бензопилы или мелкий ремонт, то нужно этим заняться.

Каждая деталь инструмента требует профилактического осмотра, смазки и замены в случае необходимости. Можно сделать вывод, что шина для бензопилы Stihl, Хускварна и других производителей выбирается в соответствии с маркой и моделью инструмента. Она должна четко подходить к пильной цепи, чтобы инструмент служил долго и надежно. Если не соблюдать правила эксплуатации инструмента при низких температурах, то вскоре ему понадобится ремонт.

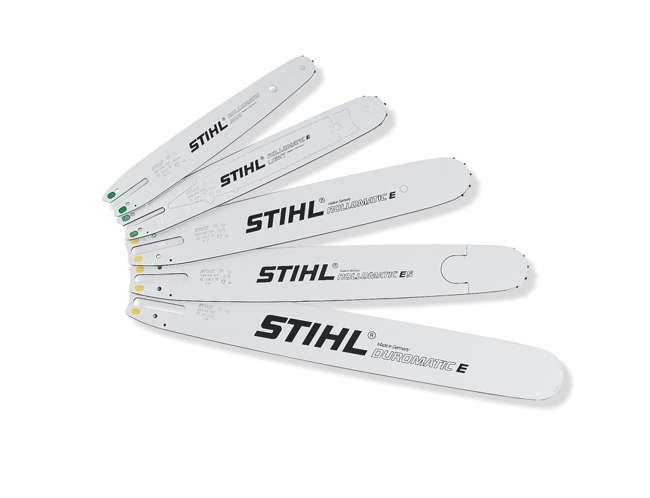

Шина для бензопилы является очень важным её составляющим, если по каким-то причинам она неисправна работа инструментом не возможна. Причин, из-за которых она требует замены, достаточно много. Постараемся разобраться в каких случаях замена необходима, а также рассмотрим вопрос о том, как правильно выбрать пильную шину для бензопилы. Начнем с самого главного, — выбора гарнитуры.

Производители бензопил, для каждой конкретной модели рекомендуют применять пильную шину определенного размера и технических параметров. Для правильного выбора, стоит учитывать эти параметры и тогда проблем не возникнет.

Основные параметры

Во время выбора учитывайте основные пять параметров, это:

1. Длина.
2. Ширина направляющего паза.
3. Шаг звездочки шины.
4. Количество звеньев цепи, предназначенной для неё.
5. Тип хвостовика и модели бензопил на которые допустимо её устанавливать.

В зависимости от мощности бензопилы на нее допустимо устанавливать гарнитуру разной длины, что позволяет регулировать производительность и нагрузку на пилу. Длину производители могут указывать как в сантиметрах, так и в дюймах и, как правило, это не вся длина шины, а только характеристика протяженности её рабочей части. Правильный выбор шины для бензопилы должен начинаться с изучения инструкции к бензопиле и выяснения допустимой длины для конкретной модели. Например, для бензопилы Штиль MS 180, рекомендованные длины – 14 или 15 дюймов.

Ширина направляющего паза, как и шаг звездочки на шине, должны соответствовать аналогичным параметрам пильной цепи, иначе установка цепи на шину будет не возможна. Ширина паза для бытовых моделей бензопил составляет 1.1 и 1.3мм для профессиональных моделей 1.5. Наиболее распространенные размеры шага звездочки, это 0,325 и 3/8 дюйма.

В зависимости от вида хвостовика, шину можно устанавливать только на определенные бензопилы. Это обусловлено тем, что отверстие для смазки цепи на шинах, предназначенных для определенных брендов бензопил, может располагаться в разных местах. Например, шину от бензопилы марки Штиль невозможно установить на Хускварну и наоборот, обязательно учтите это при выборе.

Качественное видео описание процесса выбора можно посмотреть ниже. В этом видео специалист отдела продаж бензоинструмента, рассказывает об основных характеристиках пильной гарнитуры её видах и размерах.

Почему табличный вариант представления информации самый лучший?

Таблица подбора цепей для бензопил – наиболее удобный способ визуализации сводных данных. С этим показчиком больше не будет необходимости ломать голову, соответствуют ли размеры новых комплектующих тем элементам, которые устанавливались на заводскую модель. В качестве ключевых характеристик были использованы:

• размерность шины (в см);
• шаг цепи;
• толщина хвостиков (мм);
• общее число звеньев цепи.

Первый параметр обуславливается многими факторами и обычно находится в переделах 30-45 см, хотя бывают и исключения.

Цепной шаг – расстояние, которое измеряют между 3-мя близлежащими заклепками.

Толщину ведущих звеньев или высоту паза шины можно вымерять обычным штангенциркулем. Обычно она находится в пределах 1,1-2,0 мм.

Суммарное количество режущих звеньев так же учитывается при подборе цепи.

Цепи для бензопилы. Как выбрать? Как устроена? Видео.

Лесорубов-профессионалов и новичков в этом деле отличает между собой то, что первые точно понимают, как определить качество бензопилы. Брать в расчет одну только мощность устройства смысла мало, так как определяющее значение имеет конфигурация режущего элемента. В случае с бензопилой, этим элементом является цепь, которая состоит из режущих, ведущих и соединительных звеньев. Режущее звено включает в себя ограничитель глубины и саму режущую часть, работа которого чем-то похожа на рубанок, то есть, толщина стружки зависит от того, насколько сильно будет выдвинута верхняя кромка. Ведущее звено берет на себя функцию вращения цепи по пазу и распределение смазывающего вещества, а соединительные звенья предназначены для того, чтобы соединить остальные элементы цепи между собой. Их конструирование происходит всегда под строгим углом, то же самое относится и к последующей заточке, так как малейшее изменение угла в ту или иную сторону приведет к тому, что бензопила не будет работать.

Первый раз подобные инструменты стали использоваться еще в 1920 году, но тогда зубья были плоскими и прямыми, что не могло не сказаться на конечном результате резки, да и работать с такой пилой было достаточно трудно. Определенный прорыв в данной области случился в 1947 году, когда был введен принципиально новый тип зубьев цепи — Г-образная форма позволила выполнять распил материала значительно быстрее, кроме того, процесс заточки зубьев упростился, поэтому неудивительно, что изобретение Джозефа Кокса, который и предложил такую идею, за короткий срок стало лидером продаж. Если рассматривать именно наши дни, то до нас дошел практически такой же вариант бензопилы, в основе которой лежит цепная система с серпообразным режущим профилем, для которого тип древесины не играет существенной роли.

Толщина хвостовика — ширина ведущих звеньев

Хвостовой частью называется тот участок цепи, который располагается во внутренней части шины. Хвостовая часть бывает разной толщины, поэтому ее следует выбирать в зависимости от размера паза шины. Чем меньше мощность бензопилы, тем меньше толщина хвостовой части цепи нужна. Различают следующие размерности толщин хвостовых частей цепей:

• 1,1 мм
• 1,3 мм
• 1,5 мм
• 1,6 мм
• 2 мм

Для бытовых бензопил подходят устройства с размером хвостовика 1,1-1,3 мм, а для профессиональных используются материалы с толщиной хвостовика 1,6 мм. Толщина 1,5 мм применяется для полупрофессиональных и профессиональных агрегатов. Размер хвостовой части звеньев 2 мм означает, что эти устройства предназначены для специальных профессиональных бензопил, которые эксплуатируются в тяжелых условиях. Для электропил нужно покупать цепи с размером хвостовика 1,1 мм.

Как выбрать устройство по толщине хвостовой части

Основные параметры

Пильные цепи принято различать по:

• направлению распила (продольные и поперечные);
• габаритам (длине и размеру элементов цепной гарнитуры);
• конструктивным особенностям;
• порядку следования режущих звеньев.

Распил древесины вдоль волокон вызывает большее сопротивление, нежели поперек. В виду востребованности обоих видов распиловки производится два вида пильных цепей – продольные и поперечные. Они отличаются углом атаки резцов. В результате при продольном распиле повышается производительность пилы, а при поперечном сглаживается «агрессивность» инструмента. Ну а вместе с последней снижает уровень вибраций и уменьшается нагрузка на двигатель.

Шины бензопил, представленных сегодня на рынке, имеют различные габариты. Одним из главных параметров пильной цепи является количество звеньев, т.е. длина цепи. Кроме того, цепные системы имеют определенный шаг. Он измеряется расстоянием между тремя последовательно соединенными звеньями, деленным на два.

Существует 3 основных параметра цепи для бензопилы:

1. Шаг цепи
2. Количество звеньев
3. Толщина ведущего звена

Шаг цепи

равен половине расстояния между тремя соседними заклепками. Следовательно, от шага напрямую зависит расстояние между режущими коньками. Оно может быть больше или меньше, в зависимости от 5 стандартных групп, измеряемых в дюймах: «1/4», «0,325», «3/8», «0,404» и «3/4» (хронология в порядке увеличения длинны).

«1/4»— данный мелкий шаг встречается у коротких цепочек, устанавливаемых на пилах малой мощности и одноручных вариантах. В России таких пил практически не встретить, и данный размер не особенно популярен и востребован на рынке.

«0,325» и«3/8»— основная доля пил комплектуется данными размерами шага цепи. Все известные производители бензопил и электропил устанавливают эти популярные группы. С огромной долей вероятности при подборе цепочки вам понадобиться выбрать один из этих вариантов.

«0,404» и «3/4»— это цепи с крупными и длинными звеньями и сейчас практически не применяются. Исключением являются мощные валочные модели пил.. Также, данный шаг является стандартным на  старых, давно снятых с производства, отечественных пилах Урал и Дружба.

Шаг цепи обязательно должен совпадать с шагом ведущей звездочки. Нельзя однозначно сказать какой шаг лучше, все зависит от конкретного процесса. При увеличении шага, звенья составляющие цепь будут крупнее, а это повышает производительность. При этом вырастет сопротивление материала и вибрация, так как «грызть» цепь будет агрессивнее. Учитывайте, что для этого потребуется более мощная пила. Мелкий шаг дает чистый рез, частое расположение зубьев при этом обеспечивает плавное движение гарнитуры в древесине. Вибрации меньше.

Количество звеньев

включает в себя общее число соединительных звеньев и режущие, чередующиеся между собой, правосторонние и левосторонние зубья. Вся конструкция скрепляется ведущими звеньями (о них подробнее дальше по статье) и заклепками. По сути это и есть вся составляющая пильной цепи.

Количество звеньев пестрит многообразием и сложно выделить, что-то более популярное. Мало того, одна и та же модель пилы может поставляться с завода разными комплектами  цепей и шин. Если по какой-то причине все надписи, по которым можно определить требуемое количество звеньев, на пиле и шине стерлись, инструкция потерялась и т.д., то самый простой способ определить — это посчитать вручную.

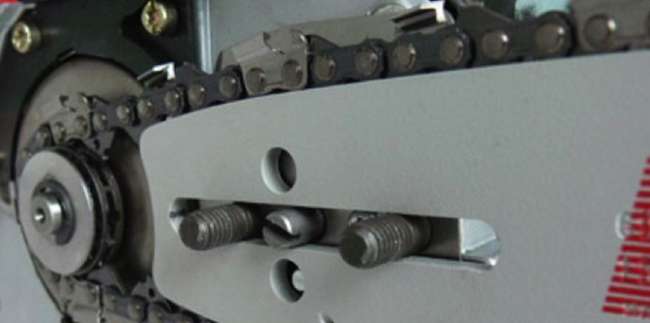

Ведущие звенья

это своего рода конструктивные передаточные зацепы на цепи. Они должны свободно, но при этом устойчиво, передвигаться от ведущей звездочки (вращение ей придает двигатель пилы) по пазу шины. Толщина паза шины и ведущего звена должны идеально совпадать. За счет этого достигается стабильное состояние конструкции и при должной натяжке исключен соскок даже на больших оборотах.

Стоит отметить, что ведущее звено играет роль распределителя масла по всей кромке цепи и шины. Маслонасос подведен к ведущей звездочке и далее звенья в процессе оборота гоняют необходимую смазку. В основе международной классификации выделяют 5 стандартных размеров толщины ведущего звена:

1,1 мм (0,043 дюйма)- встречается не так часто на маломощных, а также одноручных пилах.

1,3 мм (0,050 дюйма) и 1,5 мм (0,0578 дюйма)- наиболее распространенные размеры, устанавливаются на бытовые и полупрофессиональные модели пил.

1,6 мм (0,063) и 2,0 мм (0,080 дюйма)- гарнитура с толстым ведущим звеном встречаются на профессиональных пилах высокой мощности.

Шаг цепи, толщина ведущего звена и количество звеньев в совокупности с ведущей звездочкой и шиной пилы должны быть взаимоприменимы и  образуют единую «композицию». Зная все три этих типоразмера можно легко подобрать нужную цепочку.

Все, что вам нужно знать о цифрах на шине для бензопилы?

Доброго времени суток, дорогие читатели!

Дачный и строительный сезон в некоторых местах набирает обороты, а в некоторых местах он кипит вовсю уже не первый месяц. И в это время особую популярность набирают определенные инструменты. Один из них — бензопила. Что представляет из себя инструмент, мы поговорим в другой раз.

А пока хочу рассказать все, что вам нужно знать о цифрах на шине для бензопилы.

Шина , если выражаться простым и понятным языком — это металлическая пластина с выемкой вдоль всей площади.

Форма пластины: овальная плоская.

Если выражаться еще проще, то шина — это то, на чем держится и вращается цепь .

ЧТО НУЖНО ЗНАТЬ О МАРКИРОВКЕ НА ШИНЕ

Всего несколько основных моментов:

Чем больше звеньев, тем длиннее цепь. популярные значения: 50, 52, 55, 56, 57, 62.

Шаг показывает на каком расстоянии находится звено цепи от другого звена. Чем чаще зуб, тем чище и дольше будет пилить.

Толщига цепи влияет на производительность пилы. Но чем толще цепь, тем мощнее должен быть инструмент.

Длина шины определяет на какое расстояние способна пилить цепь. Опять же, длинные шины ставят на более мощные пилы.

Из качественных и профессиональных: OREGON(США), STIHL (Германия). Из бытовых: CHAMPION, например.

По большому счёту, это все, что вам необходимо знать, чтобы подобрать нужную вам шину и цепь к ней.

Рассмотрим какие значения имеет каждый пункт на примере.

Это «выбито» на самой шине. Но для большего удобства иногда основные значения пишут на коробке или картонном вкладыше. Пример изображён ниже.

Итак, все значения по порядку:

• 16′ — это 16 дюймов или 45 сантиметров — длина шины.
• 0,50′ или 1.3мм обозначают толщину цепи и, соответственно, выемки под цепь на шине.
• 3/8 или 0,375 — это шаг цепи (расстояние между склепанными местами цепи)
• 56 — это количество звеньев цепи. Мерится по внутренней части цепи.

Ниже ещё добавлено количество зубок на звёздочке — 9Т .

Вот это основные значения, которые вам нужно знать.
