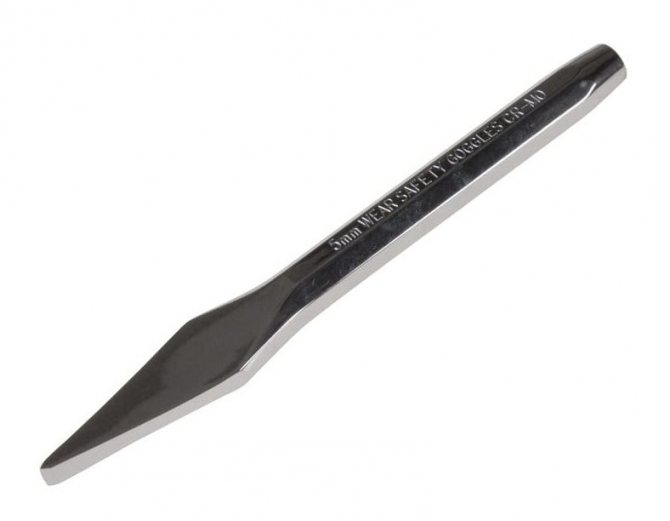

Крейцмейсель — ударно-режущий слесарный инструмент

Вопросы выбора и применения зубила

Зубила различных типов

Подбор зубила должен выполняться в соответствии с выполняемыми с его помощью операциями и типом обрабатываемого материала. Наиболее универсальными являются слесарные зубила с различными углами заточки режущей кромки — с их помощью можно выполнять широкий круг операций практически с любыми металлами. Причем чем толще металл, тем длиннее и массивнее должно быть зубило. Если помимо обычной рубки нужно выполнять в металлических изделиях пазы или фигурные канавки, то дополнительно необходимо иметь крейцмейсель и канавочник.

Неплохим решением может стать зубило с пластиковым протектором — такой инструмент пригоден как для обучения молодых слесарей, так и для непосредственного выполнения работ, он предотвращает травмы и в целом повышает безопасность труда.

При подборе зубил для пневматического и электрического инструмента следует учитывать тип патрона и совместимость патронов различных стандартов — при неверном выборе зубило просто невозможно будет установить.

Использование зубила должно соответствовать выработанным правилам по слесарному делу и требованиям техники безопасности. При правильном выборе и применении инструмента необходимый результат будет достигнут с минимальными затратами времени и сил.

Блок: 6/6 | Кол-во символов: 1292

Кол-во блоков: 16 | Общее кол-во символов: 21201

Количество использованных доноров: 7

Информация по каждому донору:

1. https://remoskop.ru/zubilo-krejcmejsel-slesarnyj.html: использовано 1 блоков из 4, кол-во символов 3822 (18%)
2. https://stroi-specialist.ru/instrument/ruchnoj-instrument/krejcmejsel.html: использовано 2 блоков из 4, кол-во символов 2759 (13%)
3. https://prombuilder.ru/jeto-interesno/krejcmejsel-ustrojstvo-osobennosti-analogi.html: использовано 1 блоков из 6, кол-во символов 726 (3%)
4. https://superarch.ru/texnika/krejczmejsel-slesarnyij: использовано 1 блоков из 5, кол-во символов 1155 (5%)
5. https://www.emomi.com/zubilo-krejcmejsel-slesarnyj.html: использовано 2 блоков из 4, кол-во символов 1489 (7%)
6. https://tehpribory.ru/glavnaia/instrumenty/zubilo.html: использовано 1 блоков из 2, кол-во символов 3728 (18%)
7. https://www.avtoall.ru/article/35383119/: использовано 4 блоков из 6, кол-во символов 7522 (35%)

Похожие виды инструментов

К инструментам, которые часто принято объединять под общим названием «зубило», относятся несколько различных по конструкции и назначению устройств. Кроме уже затронутых в предыдущем пункте статьи собственно зубила и крейцмейселя, сюда входят кернер, боровок.

Собрав их воедино, и приняв во внимание специализации инструментов, можно получить следующую спецификацию:

Зубило слесарное. Базовый ручной ударно-рубящий инструмент для обработки металлических изделий. Его длина составляет от 10 до 20 см, ширина – от 5 до 52 мм. Угол заточки рабочей кромки варьируется от 35 до 75º, определяющий фактор – мягкость металла, для работы с которым создан инструмент. Зависимость следующая: чем менее твёрдый материал, предстоит обрабатывать, тем более острым будет угол на рабочем конце зубила. Все зубила могут выполняться как из цельного куска стали, так и с включениями твердосплавных компонентов, для обработки более твёрдых металлов и продления срока эксплуатации. Сталь, особенно в рабочей зоне зубила, дополнительно закаливается.
Зубило кузнечное. У этого типа имеется длинная деревянная ручка. Как можно догадаться из названия, применяется при обработке раскалённых деталей и относится к накладным кузнечным инструментам. По виду такое забило похоже на молоток. Типы лезвия различные, часто встречается инструмент с фасонными и закруглёнными кромками. Длина больше, чем у обычного слесарного, иногда доходит до 50 см

При работе важно, чтобы прибор был исправен, деревянная ручка не должна быть расклинена.
Пика-зубило предназначено для работы с наиболее твёрдыми металлами и каменными материалами. Им оснащаются отбойные молотки и пневматические бетоноломы

Рабочий конец может быть как конусообразным, так и иметь четырёхгранную форму. Противоположная сторона оптимизирована для использования с электроинструментом.
Зубило высечное обладает изогнутым рабочим концом. Его применяют, когда необходимо высечь фигурную борозду в листовом прокате. Нередко высечное зубило относят к подсечкам.
Подсечки используются для ускорения рубки. Вместо ударного конца подсечки имеют паз, которым они фиксируются на наковальне. В процессе рубки давление на деталь происходит с двух сторон, сверху со стороны зубила и снизу со стороны подсечки.
Бородок (пробойник) используется для пробивки отверстий в стальных листах. Форма рабочей части – цилиндрическая.
Кернер нужен для нанесения центровых отметок для последующего просверливания отверстий и иной разметки на детали. Представляет собой стальной стержень с заострённым концом. Помимо простых стандартных кернеров, в производстве применяются кернеры-самострелы с пружинным механизмом, позволяющие наносить разметку одной рукой без применения молотка.
Крейцмейсель. С его помощью в металле вырезаются канавки, прорубаются пазы и углубления. По форме рабочего конца различают прямоугольный, круглый и специальный крейцмейсели. У всех видов этого инструмента рабочая часть заужена для выполнения им своих функций. Крейцмейсель слесарный изготавливают из инструментальных сталей У7А и У8А с последующей закалкой.

Рубка металла

Рубкой называется операция, при которой с помощью режущего инструмента с поверхности заготовки или детали удаляются лишние слои металла или заготовка разрубается на части.

Применяется рубка в тех случаях, когда станочная работа трудно выполнима или нерациональна и когда не требуется высокой точности обработки.

Рубка применяется для удаления (срубания) с заготовки небольших неровностей, шероховатостей, снятии твердой корки, окалины, заусенцев, острых углов кромок на литых и штампованных деталях. Кроме того, при помощи рубки вырубают шпоночные пазы, смазочные канавки, разделывают трещины в деталях под сварку (разделка кромок), срубают головки заклепок при их удалении, вырубают отверстия в листовом материале, отрубают от пруткового, полосового или листового металла какую-то часть.

Точность обработки, достигаемая при рубке составляет 0,5 – 1 мм.

Производится рубка при неподвижном положении обрабатываемой детали. Обычно заготовку перед рубкой закрепляют в тисках. Крупные заготовки рубят на плите или наковальне, а очень крупные – в том месте, где они находятся.

Основными режущими инструментами при ручной рубке являются зубило, крейцмейсель и др., а ударным инструментом – слесарные молотки.

Простейшим режущим инструментом, служащим для рубки металла, обрубки заусенцев, грубого выравнивания поверхностей, срубания головок заклепок, вырубания пазов и отверстий является зубило.

Зубило представляет собой стальной стержень, изготовленный из инструментальной углеродистой стали У7А6, УВА, 7ХВ, 8ХВ.

Зубило состоит из трех частей: рабочей, средней и ударной.

Рабочая часть зубила представляет собой стержень с клиновидной режущей частью – лезвием на конце, заточенной под определенным углом.

Ударная часть – боек сделана суживающейся кверху, вершина ее закруглена. Угол заострения (угол между боковыми гранями) выбирается в зависимости от твердости обрабатываемого металла. За среднюю часть зубило держат при рубке.

Для рубки металлов рекомендуют следующие углы заострения: для твердых материалов – сталь, бронза, чугун – 70 градусов; для материалов средней твердости – сталь – 60 градусов; для мягких материалов, таких как латунь, медь, титановые сплавы – 45 градусов; для алюминиевых сплавов – 35 градусов.

Длина зубила может быть 100, 125, 200 мм, ширина рабочей части – 5 мм, 10 мм,16 и 20 мм.

Рабочая часть зубила на длине 15 – 30 мм закаливается и отпускается. При испытании зубила на прочность им отрубают зажатую в тиски стальную полосу марки Ст6 толщиной 3 мм шириной 50 мм.

После испытания на лезвии зубила не должно быть вмятин, выкрошенных мест и заметных следов затупления.

Для определения степени закалки зубила пользуются старым напильником. Им проводят по закаленной части зубила. Если при этом напильник не снимает стружку с закаленной части зубила, а на ней остаются лишь едва заметные риски, закалка выполнена качественно.

Крейцмейсель служит для прорубания узких пазов и канавок. От зубила он отличается более узкой режущей кромкой. Однако его можно использовать и для срубания поверхностного слоя с широкой плиты. Для этого сначала крейцмейселем прорубают канавки, а оставшиеся вырубают зубилом.

Материалы для изготовления крейцмейселя и углы заострения, твердость рабочих и ударных частей такие же, как и у зубила.

Для вырубания профильных канавок – полукруглых, двугранных и других применяют специальные крейцмейсели – канавочники. Канавочники отличаются от крейцмейселя только формой режущей кромки. Изготовляют их из стала У8А длиной 80, 100, 120, 150, 200, 300 и 350 мм с радиусом закругления 1; 1,5; 2,0; 2,5; 3 мм.

Применяемое оборудование и инструменты

Этот перечень зависит от способа проведения работ. Ручная рубка осуществляется с применением:

• режущего инструмента (зубила, крейцмейсель и так далее);
• слесарного молотка (его выбирают по весу и длине ручки);
• тисков;
• металлической подложки;
• инструмента для разметки.

Слесарное зубило конструктивно состоит из трёх основных частей: ударной, средней (держателя) и режущей (рабочей). Форма режущей части у каждого разная и зависит от решаемой задачи. Зубилом производят стандартную операцию рубки. Крейцмейсель обладает более узкой режущей кромкой. Канавочник предназначен для вырубания канавок, поэтому его режущая часть выполнена в форме полукруга. Бородок изготавливают из круглого металлического стержня, и имеет рабочую часть в форме окружности заточенной по периметру. С его помощью производят вырубку отверстий в листовом металле. Все ударные инструменты изготавливаются из прочной инструментальной стали.

Основными параметрами этих инструментов являются геометрические размеры, углы заточки режущей части. Для нанесения удара по верхней (ударной) части зубила применяется слесарный молоток. Они отличаются формой бойка (круглая или квадратная), методом крепления ручки, общим весом.

Вырубка небольших деталей, отверстий, отдельных частей производится с помощью крепёжного оборудования или на стальных подложках. Для надёжности крепления эта операция производится в тисках.

В качестве инструмента для разметки применяют различные слесарные линейки, угольники, разметочные штангенциркули, малки. Для нанесения отметок применяют: керны (различной модификации), чертилки с разной формой наконечников, карандаши. Применяемые инструменты изготовлены по разработанным стандартам

На промышленных предприятиях инструментом для рубки металла являются специальные станки. К ним относятся:

• гильотины;
• прессы (гидравлические и механические);
• пресс-ножницы;
• угловысечные станки.

Они обладают высокой производительностью и позволяют проводить рубку даже очень толстого металла.

Гидравлическая гильотина управляется электронным блоком. С его помощью задают параметры будущей операции. Устанавливают вид металла, угол среза, величину давления на нож, скорость резания. Кроме гильотины для решения этих задач применяют так называемые комбинированные агрегаты. К ним относятся режущие станки (пресс-ножницы) и узкоспециальные (угловысечные станки, прессы и штампы). Пресс-ножницы применяются для рубки листов и полос металла, фасонного и сортового проката. Они хорошо справляются с профильным металлом, например, швеллер, двутавровый прокат, квадрат. С их помощью получают ровные отверстия и различной формы пазы.

Угловысечные станки позволяют проводить угловую вырубку металлических изделий практически любой толщины. Высокой точности рубки добиваются благодаря наличию шкалы, позволяющей точно опускать инструмент в требуемое место и правильно заточенного набора зубил.

Прессы и штампы решают аналогичные задачи. В них применяют механические, гидравлические, пневматические и электрические приводы.

Технология работы с ударном-режущим инструментом

Крейцмейсель предназначен для проведения тонких работ, например, при создании бороздок фигурной формы и пазов на различных деталях. Работа с устройством предполагает задействованием ударного тяжелого приспособления. Обычно используются слесарный молоток либо кувалду. Его вес должен варьироваться от 500 г и до 1 килограмма. Заготовку, с которой предстоит работать, фиксируют в требуемом положении посредством тисков. Это можно сделать и любым другим способом. Главное, добиться того, чтобы деталь была надежно закреплена. Инструмент удерживают левой рукой под острым углом по отношению к обрабатываемой детали. Правой рукой по тыльному концу крейцмейселя наносят удары молотком. Они должны быть точными и короткими. Нельзя слишком сильно зажимать инструмент в руке. Если мастер левша, тогда используют противоположное положение рук — молоток в правой, инструмент в левой.

Крейцмейсель, как и любой другой слесарный инструмент, требует соблюдения определенных нюансов во время работы:

• Проводить любые манипуляции необходимо в защитных очках. Они защитят глаза от попадания металлической стружки.
• Защитная стенка используется тогда, когда обрабатывают хрупкую заготовку. Она устанавливается со стороны той руки, которой держат крейцмейсель.
• Инструмент проверяют на отсутствие трещин и заусенцев на наконечнике. Молоток или кувалда должны иметь чистый боек.
• Заготовка должна надежно фиксироваться зажимным устройством и не двигаться во время работы.
• Ударять нужно только по тыльному концу. Нельзя замахиваться молотком/кувалдой. Бить необходимо коротко и без размаха.
• Опытные мастера рекомендуют работать со специальным защитным «грибком», надеваемым на инструмент. Это снизит риск травматизма при работе.

Не всегда резиновая шайба идет в комплекте с инструментом. Ее можно делать самостоятельно. Из резины (толщина около 1 см) вырезают круг (диаметр примерно 7 см). В середине блинчика делают пару отверстий по 1 см, прорезая перемычку между ними. Такая шайба закрывает кисть и дает обзор для работы.

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1 . Крейцмейсели должны изготовляться в соответствии с требованиями настоящего стандарта по чертежам, а для продажи через розничную торговую сеть и образцам, утвержденным в установленном порядке.

Крейцмейсели должны изготовляться из сталей марок 8ХФ по ГОСТ 5950, У7А или У8А по ГОСТ 1435.

Примечани е. По заказу потребителя допускается изготовлять крейцмейсели из сталей других марок с физико-механическими свойствами в термически обработанном состоянии не ниже, чем у сталей, указанных выше.

(Измененная редакция, Изм. № 3).

2.2 . Твердость рабочей и ударной частей крейцмейселей должна соответствовать указанной в табл. 2 .

рабочей части крейцмейселя на длине не менее 1,2l₂

ударной части крейцмейселя на длине не менее 1,5l₁

(Измененная редакция, Изм. № 2, 3).

2.3 . Параметр шероховатости Ra поверхностей крейцмейселей по ГОСТ 2789 не должен быть более: для режущих граней — 2,5 мкм, для остальных поверхностей — 10 мкм.

Шероховатость поверхностей, не подвергаемых механической обработке, при изготовлении крейцмейселей из проката должна соответствовать требованиям ГОСТ 5210.

(Измененная редакция, Изм. № 3).

2.4 . Допуск симметричности рабочей части крейцмейселя относительно оси державки — 0,5 мм.

(Измененная редакция, Изм. № 2).

2.5 . На поверхности крейцмейселя не допускаются расслоения, трещины, закаты, заковы, плены и другие подобные дефекты, снижающие прочность и ухудшающие внешний вид.

2.6 . Крейцмейсели должны иметь одно из защитных покрытий, указанных в табл. 3 .

Фосфатное с промасливанием

Хромовое толщиной 1 мкм с подслоем никеля, нанесенного электрохимическим способом, толщиной 12 мкм

Цинковое толщиной 15 мкм с хроматированием

Фосфатное с последующей окраской поверхностей крейцмейселей нитроглифталевой эмалью НЦ-132 различных цветов по II классу

Кадмиевое толщиной 21 мкм с хроматированием

Хромовое толщиной 1 мкм с подслоем никеля, нанесенного электрохимическим способом, толщиной 14 и 7 мкм

1. Крейцмейсели, выпускаемые для продажи через розничную торговую сеть, должны иметь защитно-декоративное покрытие не ниже чем для 2-й группы условий эксплуатации по ГОСТ 9.303.

2. Допускается по согласованию с потребителем (торгующими организациями) применять другие металлические и неметаллические защитно-декоративные покрытия по ГОСТ 9.306 и ГОСТ 9.032, по защитно-декоративным свойствам не уступающие указанным в табл. 3.

3. Допускается отсутствие покрытия рабочей и ударной частей крейцмейселя на длине не более 3 мм.

(Измененная редакция, Изм. № 1, 2, 3).

2.8 . Технические требования к качеству покрытий крейцмейселей — по ГОСТ 9.301 и ГОСТ 9.302 .

(Измененная редакция, Изм. № 3).

2.9 . Надежность крейцмейселей определяется прорубкой канавки в образце из стали марки 45 по ГОСТ 1050 с твердостью 30 . 32 HRC _э , глубиной не менее 3 мм и длиной не менее 200 и 300 мм для крейцмейселей длиной до 160 мм, изготовленных соответственно из углеродистой и легированной сталей, и 300 и 400 мм для крейцмейселей остальных длин.

Критерием предельного состояния является появление критических дефектов на ударной и рабочей частях крейцмейселя по ГОСТ 26810 или появление радиуса затупления на рабочей части более 0,4 мм.

Примечание . Проверку крейцмейселей на надежность ввести с 01.01.91.

2.10 . На каждом крейцмейселе должна быть следующая маркировка:

товарный знак предприятия-изготовителя;

марка стали (для крейцмейселей, изготовленных из хромованадиевой стали);

обозначение крейцмейселей (последние 4 цифры), за исключением крейцмейселей для розничной продажи.

2.11 . Остальные требования к маркировке и упаковка крейцмейселей — по ГОСТ 18088 .

2.9 — 2.11. (Введены дополнительно, Изм. № 3).

Способы сохранения остроты

Чтобы инструмент сохранить острым, необходимо придерживаться нескольких правил:

1. Не давить и не травмировать режущую поверхность.
2. После мытья всегда насухо вытирать.
3. Не очищать абразивными средствами или в посудомойке.
4. При хранении располагать так, чтобы не было давления на кромку.
5. Затачивать правильно и качественным инструментом.

Стандартные процедуры по уходу помогут надолго сохранить остриё ножа.

Острый нож – помощник в любом деле на кухне. Он быстро разделает и очистит мясо, рыбу или овощи, поможет в приготовлении любых блюд и легко впишется в общую идею дизайна интерьера. Однако нужно будет приложить усилия для сохранения его целостности и остроты.

Требования

Основным требованием к кузнечному зубилу является его исправность. Безопасность пользования инструментом включает несколько характеристик, которыми должно обладать зубило и отдельные его части:

• Бойки должны иметь гладкую поверхность, без сколов, трещин, заусенцев, деформации.
• Рукоятка, обязательно выполненная из твердых пород древесины или синтетических материалов, должна иметь овальную форму с утолщением к свободному концу и гладкую поверхность, без трещин. Применяют также металлические рукоятки, также не плотно сидящие и рукоятки из троса.
• Длина зубила не должна быть меньше 150 мм.
• При работе с зубилом отдельные части металла могут отлетать в стороны, поэтому необходимо использовать защитные очки.

Разновидности зубил — тонкие отличия

Крейцмейселем вырубают канавки, поэтому он получил название канавочник, и является довольно популярной разновидностью зубила, но далеко не единственной. Посмотрим, что еще нам может помочь в слесарной работе. Существует еще несколько разновидностей зубил, кроме основного слесарного (того грубого, о котором говорилось выше) и крейцмейселя (канавочника), например, пика-зубило, кузнечное, высечное и пробойник. Пожалуй, скажем пару слов о каждом.

Начнем со слесарного варианта, самого примитивного и грубого. По внешнему виду такой вид напоминает брусок из металла, где угол режущей части заострен. Производители слесарных зубил дополнительно закаливают и отпускают сталь, особенно на наконечнике. Обычно длина такого инструмента равна от 10 до 20 см при ширине от 5 до 52 мм. Углы на лезвиях затачиваются в зависимости от вида и толщины металла. Угол может быть тупым, если зубило предназначается для рубки мягкого металла, и наоборот, для твердых металлов угол должен быть поострее. У слесарных зубил среднюю часть делают наиболее удобной формой для держания руками во время рубки. Отличается такой инструмент своим сечением, оно бывает либо эллипсным, либо многогранным

Важно, чтобы запиливались и зачищались ребра зубил. От этого будет зависеть качество работы и производительность.
Канавочник — это, на самом деле, не крейцмейсель, хотя их часто отождествляют

Они до боли похожи, и задача у них одинаковая — создание канавок, но именно канавочник может их делать еще и фигурными, например, полукруглыми, его наконечник может иметь разные формы.
Кузнечное зубило насажено на деревянную длинную ручку. По внешнему виду напоминает молоток. Такая конструкция помогает работать с раскаленными металлами и хорошо подходит для очень холодной рубки. Часто кузнечные зубила бывают не только фасонными, но также и с закругленными режущими кромками. Такой тип относят к накладным кузнечным инструментам. Отличаются от слесарных зубил тем, что режущие части называют ножом, и они более острые. Стандартная длина такого инструмента от 30 до 50 мм. Если требуется разрубать холодные металлы, то можно воспользоваться зубилами длиной от 16 до 19 см, а для горячих металлов подходящей длиной будет от 18 до 24 см. Важно, чтобы деревянная рукоятка не была расклиненной, это может отразиться не только на качестве работы, но и на безопасности.
Пика-зубило помогает разбивать наиболее тяжелые металлы. Его предназначение — оснастка пневматических бетоноломов, а также рубильных и отбойных молотков. Рабочая часть заостренная, что позволяет делать глубокие надсечки.
Высечное зубило и подсечка отличаются изогнутой рабочей частью. Их используют, когда нужно высекать фигурные линии в листовых прокатах. Часто оба инструмента называют подсечками, но это неверно. Подсечки напоминают перевернутые зубила, и их предназначение — ускорить разрубку металла. Также они отличаются четырехгранными хвостами, которые вставлены в соответствующие пазы на наковальнях. Пробойники отличаются конусообразной рабочей частью и используются, когда требуется пробить отверстия в листовом прокате.

В последнее время выпускаются новые модели зубил. Они более усовершенствованы и удобны в работе. Это зубила с протекторами, конопатки и утяжеленные зубила. Варианты с протектором относятся к самым безопасным. Благодаря защите обеспечивается надежность при хвате. Также протектор обеспечивает заслоненность рук от удара молотками. У зубил-конопаток очень широкая рабочая часть, поэтому любую поверхность можно обработать быстро и качественно. Широкое применение такие модели нашли тогда, когда нужно законопатить щели в срубах или удалить от стен старую керамическую плитку. Утяжеленными зубилами пользуются, когда нужно разрушить бетонные или кирпичные конструкции. Такие инструменты отличаются тяжелым весом и массивностью.

Блок: 3/4 | Кол-во символов: 3822

Техника безопасности

Крейцмейсель, как и любой другой слесарный инструмент, требует соблюдения определенных нюансов во время работы:

• Проводить любые манипуляции необходимо в защитных очках. Они защитят глаза от попадания металлической стружки.
• Защитная стенка используется тогда, когда обрабатывают хрупкую заготовку. Она устанавливается со стороны той руки, которой держат крейцмейсель.
• Инструмент проверяют на отсутствие трещин и заусенцев на наконечнике. Молоток или кувалда должны иметь чистый боек.
• Заготовка должна надежно фиксироваться зажимным устройством и не двигаться во время работы.
• Ударять нужно только по тыльному концу. Нельзя замахиваться молотком/кувалдой. Бить необходимо коротко и без размаха.
• Опытные мастера рекомендуют работать со специальным защитным «грибком», надеваемым на инструмент. Это снизит риск травматизма при работе.

Не всегда резиновая шайба идет в комплекте с инструментом. Ее можно делать самостоятельно. Из резины (толщина около 1 см) вырезают круг (диаметр примерно 7 см). В середине блинчика делают пару отверстий по 1 см, прорезая перемычку между ними. Такая шайба закрывает кисть и дает обзор для работы.

Термином немецкого происхождения «крейцмейсель» обозначается один из видов слесарного ударно-режущего инструмента. Относится он к той же группе, что и зубило, роднят их принцип действия и технология работы, отличия же состоят в сфере применения и конструкции.

Определение: что это такое – рубка металла

Это операция слесарного дела, в ходе которой происходит заранее обусловленное разделение заготовки в различных пропорциях. Перед этим наносится специальная разметка. Разрыв можно осуществлять как вдоль, так и поперек. Это удобный способ, потому что он снижает количество процедур по финишной обработке, а значит, и себестоимость готовой продукции. Единственный нюанс – края могут получиться немного рваные, то есть понадобится шлифовка.

Это подготовительный этап, он не является чистовым, то есть последним. Задачи, которые решаются в процессе:

• удаление лишнего слоя. окалины, прочих дефектов после отливки;
• снятие кромок, в которых остается высокое кромочное напряжение после литья или штамповки;
• раздел одного изделия на небольшие элементы;
• пробой канавок или иных функциональных углублений, пазов.

Применение находится в широком спектре областей – от небольших предприятий до крупных машиностроительных заводов. Но наиболее примитивный аналог процедуры можно выполнять в домашних условиях.

Зубила для электрического и пневматического инструмента

Различные типы зубил для электрического инструмента

Данный инструмент имеет конструкцию, схожую с описанной выше, но со своими особенностями. В первую очередь, на таком зубиле есть хвостовик для установки в патрон пневматического или электрического инструмента. Обычно это хвостовики под стандартные патроны типа SDS, SDS+ и им подобные, либо хвостовики специального профиля для установки оснастки в пневматический инструмент.

По назначению зубила для электро- и пневмоинструмента бывают:

• Слесарные для работы по металлу;
• Пики-зубила для работы по камню;
• Специальные зубила — конопатки, для обдирки ЛКП, штробления и т.д.

Зубила первого типа по характеристикам аналогичны ручному инструменту, они используются для выполнения различных операций в промышленности и других отраслях.

Пика-зубило — это специальный инструмент для дробления натурального и искусственного камня, он выполнен в виде стержня с заостренной частью, имеющей круглый, треугольный, квадратный или более сложный симметричный профиль. Такая форма необходима для эффективного заглубления инструмента в материал и его разрушения. Дополнительно рабочая часть может выполняться в виде вставки из твердого сплава, а также иметь различные канавки и выступы для улучшения характеристик.

Специальные зубила могут иметь рабочие части различной ширины и профиля — сегодня существуют сотни вариантов, предназначенных для выполнения широкого спектра операций в строительстве и многих отраслях промышленности.

Зубила для электрического и пневматического инструмента в большинстве своем не имеют единого стандарта, однако при их изготовлении соблюдаются действующие отечественные и зарубежные стандартны на тип хвостовика под патрон.

Блок: 5/6 | Кол-во символов: 1778

Крейцмейсель что это такое фото

крейцмейсель — крейцмейсель … Орфографический словарь-справочник

крейцмейсель — зубило, долото Словарь русских синонимов. крейцмейсель сущ., кол во синонимов: 2 • долото (16) • зубило … Словарь синонимов

КРЕЙЦМЕЙСЕЛЬ — (нем. Kreuzmei?el) инструмент для вырубания узких канавок, шпоночных пазов и т. п … Большой Энциклопедический словарь

КРЕЙЦМЕЙСЕЛЬ — с узким лезвием (см.) для вырубания в твёрдых материалах узких канавок, шпоночных пазов или рубки швов, заусенцев и др … Большая политехническая энциклопедия

КРЕЙЦМЕЙСЕЛЬ — (от немецкого Kreuz meiβel) узкое зубило, литейный инструмент для обрубки и очистки отливок из черных и цветных сплавов. Крейцмейсель крепят в пневматическом молотке. Угол заточки α (рис. К 28) зависит от твердости обрабатываемого… … Металлургический словарь

КРЕЙЦМЕЙСЕЛЬ — (от нем. Kreuzmeissel) узкое зубило (см. рис.) для слесарной обработки твёрдых материалов (рубки, вырубания узких канавок и т. д.). Крейцмейсель … Большой энциклопедический политехнический словарь

крейцмейсель — (нем. Kreuzmeißel), инструмент для вырубания узких канавок, шпоночных пазов и т. п. * * * КРЕЙЦМЕЙСЕЛЬ КРЕЙЦМЕЙСЕЛЬ (нем. Kreuzmeibel), инструмент для вырубания узких канавок, шпоночных пазов и т. п … Энциклопедический словарь

крейцмейсель — (нем. kreuzmeibel) зубило с узким лезвием, употребляемое для вырубания канавок в металле. Новый словарь иностранных слов. by EdwART, , 2009. крейцмейсель (рэ, мэ, сэ), я, м. (нем. Kreuzmeißel … Словарь иностранных слов русского языка

Крейцмейсель — (нем. Kreuzmeiβel) узкое Зубило для слесарной обработки твёрдых материалов (рубки, вырубания узких канавок и т. п.) … Большая советская энциклопедия

Крейцмейсель — см. Зубило (доп.) … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

Название «крейцмейсель» происходит из немецкого языка. Данный термин является названием слесарного ударно-режущего инструмента, относящегося к одной с зубилом группе.

Эти инструменты характеризуются общим принципом и технологией действия, но путать их нельзя. Устройства имеют различную конструкцию и область применения.

Чтобы понять разницу между ними, необходимо рассмотреть общие черты и различия.

Крейцмейсель и зубила: чем отличаются эти инструменты

Они имеют идентичные основные элементы. Оба инструмента изготавливают из стали, состоят из ударной части, которая принимает на себя силу удара от кувалды/молотка. Рабочий участок заточен. И зубило, и крейцмейсель снабжены серединой, за которую держится рабочий.

Она позволяет направлять прибор в нужную сторону.Если внимательно посмотреть на эти инструменты, различие становится очевидным. Рабочая часть у крейцмейселя сплюснута гораздо больше, нежели у зубила. Исключение составляет кончик, на котором находится рубящая грань.

Это придает устройству некоторое сходство с лопаткой. Металл обрабатывается вдоль боковых сторон. Зубило является более грубым инструментом. Наиболее простая конструкция этого инструмента представляет собой брусок из металла, который сужен и заточек с одного из концов.

Отдельные параметры, являющиеся специфическими, — длина, угол заточки, а также материал исполнения зависят от конкретной специализации инструмента. Это справедливо и для зубила, и для крейцмейселя.

Как устроен слесарный инструмент крейцмейсель?

Устройство инструмента имеет характерные для слесарных инструментов черты. Оно состоит из рабочей, ударной и средней частей. Первой является фронтальной стороной крейцмейселя. На ней находится режущая кромка.

С противоположного конца инструмента расположена фронтальная сторона. Она требуется для осуществления удара молотком либо другим тяжелым предметом. Средняя часть инструмента предназначена для обхвата. Она позволяет облегчить работу с устройством.

Конструкция крейцмейселя должна отвечать определенным требованиям. Они прописаны в ГОСТе 7212-74. Общая длина инструмента согласно данному стандарту варьируется от 12,5 и до 20 см. Заточка может иметь следующие углы — 45, 60, 70 градусов.

ГОСТ определяет и материал, из которого изготовлено устройство. Крейцмейсели производят только из инструментальной стали марки У7А или У8А. Устройства обязательно должны быть с защитным покрытием. Оно выполняется кадмиевым, окисловым, цинковым, хромовым.

Правила использования

Перед началом работы долото затачивают. Делается это на наждачном круге. Угол заточки должен быть 20-25 градусов. Сама заточка должна быть максимально ровной, режущая кромка не должна иметь перекосов, даже небольшой перекос в 3-4 градуса будет сказываться на конечном результате и качестве обрабатываемой детали.

Работа долотом не представляет большого труда, достаточно небольшой тренировки, чтобы научиться правильно им пользоваться. Процесс осуществляется следующим образом:

• Заготовка размечается карандашом и надежно закрепляется;
• По отмеченной линии ставится лезвие так, чтобы стрежень имел вертикальное положение;
• Первый удар киянки по рукоятке должен быть легким – при помощи его делается небольшое углубление.
• Второй удар наносится сильнее – острие должно войти в заготовку на 4-5 мм.
• После этого оно извлекается из массива и устанавливается рядом. Наносится следующий удар. Процесс повторяется.
• После того как будет образован замкнутый контур, при помощи долото снимается верхний слой древесины 3-5 мм.
• Остальные слои извлекаются другим методом – здесь его ставят под углом 30-45 градусов к горизонтальной поверхности и снятие древесины идет вдоль волокон. Легкими ударами древесина выдалбливается из массива.

Меры безопасности

Первое правило безопасной работы требует, чтобы лезвие было хорошо заточено. Если использовать тупой инструмент возникает опасность травмировать себя, прилагая чрезмерные усилия в работе.

Второе правило требует при работе правильно зафиксировать саму заготовку. Жесткая фиксация обеспечит высокое качество работы и отсутствие травм.

Третье правило заключается в том, что сам стержень и рукоятка не должны иметь сколов, трещин и заусенцев. Рукоять должна иметь кольцо.

Зная об этих свойствах инструмента, в дальнейшем будет легко освоить приемы работы с ним, сделать правильный подбор долота по типу и размеру.
