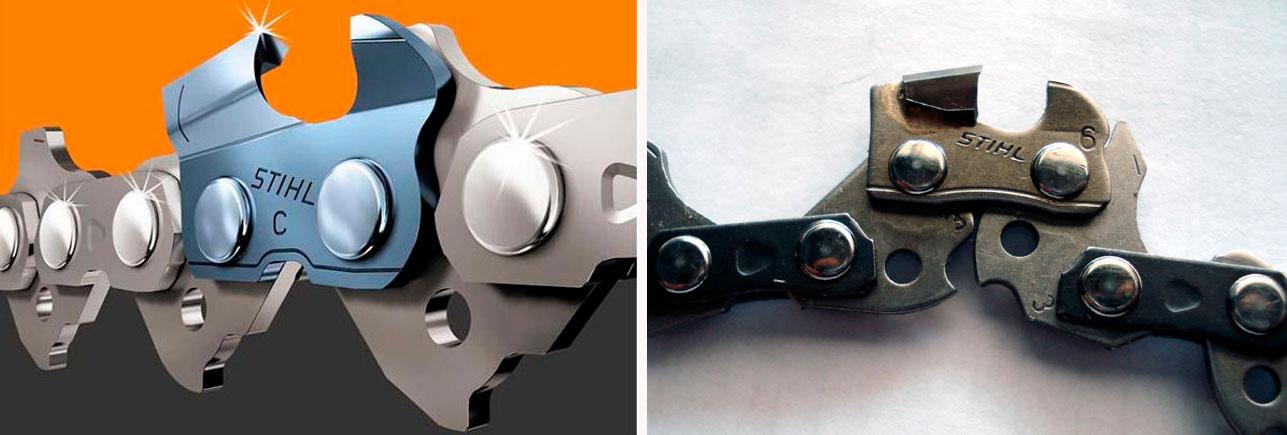

Обзор цепей фирмы Штиль

Внешние признаки затупившейся режущей кромки зуба бензопилы

Напомним, что зуб бензопилы имеет сложную конфигурацию (см. рис. 1), которая зависит и от направления движения цепи. У него две рабочих кромки: боковая, которая расположена перпендикулярно оси перемещения звеньев, и верхняя, расположенная под определённым углом к направлению движения цепи. Кроме того, на каждом зубе предусмотрен ограничитель, параметры которого определяют высоту снимаемой стружки. Поскольку главное усилие реза приходится именно на рабочий угол, то от того, на какой угол заточить зуб, будет зависеть вся последующая работа с инструментом.

Рисунок 1 – Функциональные части зуба бензопилы и их вид

Перед началом длительных работ с бензопилой, ей необходимо выполнить осмотр и выполнить пробное пиление, в результате которых:

  1. Визуально установить наличие (или отсутствие) конического участка, прилегающего к углу зуба, а также радиусного закругления на нём – основных признаков затупления (см. рис. 2).

Рисунок 2

  1. Проверить усилие подачи, при котором инструмент работает устойчиво, с быстрым производством реза. Для острых зубьев начальный момент внедрения зуба в древесину происходит быстро, и без значительного сопротивления материала.
  2. Выяснить наличие вибраций цепи во время установившегося реза – если они ощутимы, то зубья необходимо затачивать.
  3. Осмотреть внешний вид только что разрезанного торца (особенно, если инструмент задействован для продольного пиления). При наличии грубых сколов и вмятин цепь бензопилы подлежит заточке.

Полезные рекомендации

Некоторые полезные советы помогут держать оборудование в работоспособном состоянии, а также исключить риски получения травм. Безусловно, знать правильный угол заточки цепи бензопилы «Штиль» необходимо. Но также важен своевременный уход за шиной:

  1. Необходимо контролировать натяжение цепи. В особенности, если в ходе работы бензопила наклоняется набок. Плохое натяжение может представлять угрозу для человека.
  2. Своевременно проводить заточку, не откладывая все в долгий ящик. Пусть это накладно, но лучше отдавать предпочтение электрооборудованию.
  3. Регулярно смазывать всю цепь, иначе она может слететь (ее скорость около 100 км/ч). Выводы каждый сделает сам.
  4. Не использовать отработанное автомобильное масло или любой продукт сомнительного качества. Выбирать стоит только специализированные смазочные материалы. Как лучшее средство – автол.

Перед тем, как начать работать бензопилой, цепь следует обкатать. Дать ей поработать в режиме минимальных оборотов в течение 40-50 секунд. Смазка дойдет до каждой детали, а цепи со звездочкой немного нагреются, притрутся друг к другу.

Все эти советы экспертов не следует игнорировать, если хочется остаться целым и невредимым!

Какая цепь лучше Штиль или Орегон

Выбрать какая цепь лучше, Штиль или Орегон достаточно сложно, т. к. они практически одинаковые по качеству. Компания Орегон, как и Штиль специализируется на их производстве и вкладываются в разработку, постоянно совершенствуют и выпускают новые модели.

Если сравнивать на уровне пользователей, то Орегон немного мягче, они быстрее тупятся, но их легче точить при помощи напильника. Штилевские — почти все каленые, металл тяжело точится, но немного дольше держит кромку.

Интересно. По мнению специалистов, вопрос качества гарнитуры относительный. Многие пользователи сначала применяют для смазки отработанное моторное масло, а потом говорят, что та или иная модель и марка цепи некачественная, хотя причина преждевременного износа кроется в металлической стружке, которая содержится в любом отработанном масле, даже том, что перед заливкой успело отстояться.

Как натянуть цепь

Хозяин бензопилы после ознакомления с правилами безопасной работы инструментом должен изучить инструкцию и овладеть навыками настройки техники. Перед началом работы проведите тестирование: запустите агрегат, если оборудование работает неверно, вероятная причина — неправильное натяжение цепи.

Перед началом работ на выяснить, как натянуть правильно цепь на бензопилы. Прежде чем произвести натяжку на технике Штиль, обязательно наденьте защитные перчатки. Это предотвратит порезы и загрязнения рук от машинного масла.

Проведем проверку натяжения:

  1. При провисании полотна видно внутренние зубцы, необходимо затянуть его, т.к. в неактивном режиме деталь повредит шину и пила придет в негодность.
  2. В случае если тормоз отпущен, а цепь в неподвижном состоянии — требуется ослабить натяжку.

Компанией Штиль разработано два способа натяжки — быстрый и фронтальный.

Фронтальный способ:

  1. Открутите гайки, поднимите за край шину, удерживающую пилющий комплект.
  2. До получения нужной степени натяжки затяните отверткой болт, находящийся с правой стороны.
  3. Передвиньте шину еще выше и закрутите гайки.

Быстрый способ:

  1. Поднимите ручку барашковой гайки и ослабьте.
  2. Поверните до упора в правую сторону колесо натяжки, которое расположено сверху.
  3. После манипуляций гайка затянется, ручка опустится в прежнее положение.

Некоторые модели пил Stihl отличаются правилами натяжки. Пользуйтесь инструкцией.

Шаблон для заточки цепи бензопилы

Приобретая бензопилу, целесообразно обзавестись и специальным шаблоном (см. рис. 3), при помощи которого можно легко установить оптимальные значения углов зуба. С его помощью контролируются значения задних углов верхнего и торцевого лезвий, а также передний угол кромки (он указывается в инструкции производителя, и может изменяться в пределах 65…80°).

Особенно важно применение шаблона для оценки значения заднего угла верхнего лезвия. Этот угол заточки цепи бензопилы определить иначе очень сложно, а между тем его необходимо выдерживать в довольно ограниченных пределах — от 50 до 60°. Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи

Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи.

Угол заточки цепи бензопилы можно менять, в зависимости от того, какие работы будут производиться. С увеличением твёрдости древесины, его значение должно быть меньше. В целом считается оптимальным значением угла 10…12° – при продольном распиле, и 25…30° – при поперечном распиле.

Рисунок 3 – Внешний вид шаблона для затачивания зубьев бензопилы

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5.5 мм, либо на станке

В первом случае крайне важно правильно располагать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки зуба. Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба

Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба

Одного круглого напильника недостаточно. Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Как видно из рис. 4, державка может быть установлена на зуб сверху, и опираться на его верхнюю кромку. Поскольку высота державки адаптирована под определённый шаг цепи, то её следует выбирать применительно к бензопилам конкретных моделей и торговых марок.

Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на рис. 5.

Рисунок 5 – Комплект заточного инструмента и приспособлений

Сначала затачиваются зубья одного направления, а затем – другого. Начинают с лёгких нажатий инструмента в направлении от себя, постепенно увеличивая нагрузку. В ходе заточки круглый напильник периодически проворачивают вдоль своей оси.

Механизированная заточка на станке Заточка на станке значительно более удобна, и не требует высокой квалификации исполнителя. Такие станки имеют электропривод, и оснащаются специальными заточными кругами. Для бытовой мастерской стоит приобретать компактные агрегаты, не занимающие много места при хранении, и пригодные для быстрого и качественного затачивания цепей бензопил от разных производителей

Такие агрегаты должны работать от стационарной электросети напряжением 220 В, обладать небольшим энергопотреблением (до 100 Вт) и лёгкостью своей установки на цепь

Выбирая станок, необходимо обращать внимание на следующие его технологические характеристики: Возможность обработки зубьев с различной толщиной верхней кромки и разным шагом цепи; Возможностью регулирования угла заточки, в пределах, указанных ранее; Наличие сменных шлифовальных дисков; Постоянным значением ширины реза. Конструкция станка проста, и включает в себя приводной электродвигатель, вал с посадочным местом для заточного диска, ручку с органами управления, приспособление для закрепления станка на цепь

Регулировка силы нажатия на затачиваемый элемент обеспечивается пружинным прижимом

Современные модели заточных станков снабжаются дифференцированным зажимом, которые предусматривает самоцентрирование изделия на станке. Для удобства проведения работ на корпусе зажима имеется измерительная шкала. Опционно станки могут снабжаться также миниатюрной электрической лампочкой, которая производит подсветку рабочей зоны, а также гидроусилителем, облегчающим заточку. Безопасность проведения работ обеспечивается откидным предохранительным щитком.

Инструкция по эксплуатации

Устройство

Пила имеет довольно простую конструкцию.

Прочный корпус выполнен из полиамида, покрытого стекловолокном. Для удобного запуска и надежного хвата при работе предусмотрены передняя трубчатая рукоятка и задняя ручка. На корпусе расположены крышки топливного и масляного бачков.

На бензопилах устанавливается двухтактный двигатель. Для большего срока службы устанавливается хромированная гильза. Карбюратор имеет один болт регулирования оборотов.

Тормоз QuickStop обеспечивает безопасность при повышении нагрузок. Удобное расположение рычага позволяет пользователю незамедлительно отключить инструмент. При очень сильной нагрузке срабатывает автоматическое отключение.

Подготовка к работе

Перед началом работы необходимо проверить:

  • топливную систему на герметичность, так как ее отсутствие может спровоцировать возгорание;
  • исправность тормоза, передней защиты руки;
  • корректность монтажа направляющей шины;
  • правильность натянутости и цепи;
  • мобильность рычага газа и его фиксатора. Рычаг газа должен возвращаться в исходное положение после его отпускания;
  • легкую установку комбинированного рычага в положение STOP, 0;
  • плотность посадки контактного наконечника провода зажигания;
  • достаточное количество топливной смеси и смазки для цепи в баке;
  • чистоту и сухость ручек для устойчивого хвата пилы.

Для избежания несчастных случаев пила должна использоваться только в исправном состоянии.

Обкаточный период

В привычном понимании обкатка для пилы Stihl не проводится

Но операторам важно знать следующие моменты:

Во время первых 4-8 полностью растраченных топливных баков пользоваться пилой необходимо в щадящем режиме с ее регулярной остановкой на охлаждение.  Первый час эксплуатации необходимо разделить на периоды: 2 минуты работы, 10 секунд отдыха

Холостой ход, превышающий 10 секунд неблагоприятно сказывается на сохранности свечей сгорания.  Важно использовать качественно приготовленную смесь. . Важен вопрос того, какой бензин лучше использовать. По инструкции рекомендуется применять горючее с октановым числом не ниже 90

Исходя из практики пользования отечественным топливом лучше использовать бензин с октановым числом выше 92.

По инструкции рекомендуется применять горючее с октановым числом не ниже 90. Исходя из практики пользования отечественным топливом лучше использовать бензин с октановым числом выше 92.

Важен вопрос того, какой бензин лучше использовать. По инструкции рекомендуется применять горючее с октановым числом не ниже 90. Исходя из практики пользования отечественным топливом лучше использовать бензин с октановым числом выше 92.

Техническое обслуживание

Перед началом работы проводятся следующая проверка и регулировка по требованию:

  1. Состояние цепи, ее заточка,  степень натяжения.
  2. Плотность крепежей.
  3. Заправка баков топливом и маслом.
  4. Смазка цепи.
  5. Холостой ход.

Для заточки цепей следует применять фирменные приспособления и станок. Оригинальные заточные устройства точно и без повреждений пильных цепей выполняют свою функцию.

После эксплуатации необходимо:

  1. Почистить бензопилу.
  2. Ослабить натяжение цепи.
  3. При необходимости заточить цепь.
  4. Проверить состояние шины и фильтров.

Oregon 590181

Техника от этого производителя известна во всем мире, а указанная модель определенно входит в перечень лучших станков для заточки цепей бензопил. Большинство пользователей отзываются о ней положительно, отмечая высокое качество сборки, надежность, компактность и долговечность. Рассматриваемая модификация ориентирована на эксплуатацию в частных хозяйствах и небольших мастерских.

Параметр мощности привода составляет 85 Вт, оборотистость – 5 тысяч вращений в минуту. Размер заточных кругов – 10,5/2,2 см, их толщина – 3-4,5 мм. Масса оборудования составляет всего два килограмма.

Как смазывается цепь

Смазка обеспечивает правильное функционирование инструмента, продлевает срок эксплуатации. В процессе работы цепь трется о шину, нагревается и изнашивается. Для уменьшения степени трения необходимо регулярно проводить смазку цепного механизма.

Изделие смазывается благодаря дозированной подаче масла на шину пилы из расчета количества оборотов двигателя. Отвечает за подачу смазки насос. Для смазки таких агрегатов используется масло с высокими адгезионными качествами. Такие масла обеспечивают равномерное распределение вещества по всей площади шины, даже на высоких оборотах вращения.

Процессу смазки уделяйте должное внимание. Используйте масла, которые не нанесут вреда насосу

Это также обеспечит надежную работу системы самосмазывания. Не смазывается цепь отработанными и отфильтрованными составами, т.к. нарушается способность инструмента работать на высоких оборотах.

Храните оборудование правильно: погружайте изделие в масло.

Механизированная заточка на машине

Заточка на машине намного удобнее и не требует высокой квалификации исполнителя. Такие машины имеют электропривод и оснащены специальными шлифовальными кругами.

Для домашней мастерской стоит покупать компактные блоки, которые не занимают много места для хранения и подходят для быстрого и высококачественного шлифования цепей цепных пил от разных производителей. Такие устройства должны работать от стационарного источника питания 220 В, иметь низкое энергопотребление (до 100 Вт) и простоту установки на цепи.

При выборе машины на следующие технологические характеристики:

  • Возможность обработки зубьев различной толщины верхней кромки и различного шага цепи;
  • Возможность регулировки угла заточки в пределах, указанных ранее;
  • Наличие сменных шлифовальных дисков;
  • Постоянное значение ширины разреза.

Конструкция машины проста и включает в себя приводной двигатель, вал с сиденьем для шлифовального круга, ручку с элементами управления, устройство для крепления машины к цепи. Регулировка силы нажатия на заостренный элемент обеспечивается пружинным зажимом. Современные модели шлифовальных станков оснащены дифференцированным зажимом, который обеспечивает самоцентрирование изделия на машине. Для удобства работы на корпусе зажима имеется измерительная шкала.

По желанию машина может также поставляться с миниатюрной лампочкой, которая обеспечивает освещение рабочей зоны, а также гидравлический усилитель, который облегчает затачивание.

Безопасность работы обеспечивается складным предохранителем.

Post Views: 10

Регулировка Холостого Хода На Бензопиле Хускварна 137

При Пилении Бензопилой Цепь Уходит В Сторону

Сколько стоит цепь и какую выбрать

Чтобы грамотно подобрать цепь для бензопилы, обратите внимание на следующие факторы:

Подбирайте деталь в соответствии с моделью, мощностью и характеристиками бензопилы.
Учитывайте интенсивность работ, длительность срока службы.
Сопоставьте марку агрегата и соответствие деталей от других производителей.
Учитывайте шаг пильного комплекта и угол заточки режущего зуба.
Обратите внимание на длину шины и размеры цепи.

Для умеренной эксплуатации приобретайте изделие шагом 0,325 дюйма, для больших нагрузок подойдет шаг в 3/8 дюйма. Отталкиваясь от угла заточки, для высокого уровня нагрузки на инструмент выбирайте деталь с заточкой в 30°, для повышенной эксплуатации и обработки сырого, промерзшего дерева — угол в 10°.

От этих же факторов зависит и стоимость. Цена цепей для бензопил Штиль стартует от 500 рублей в зависимости от характеристик и назначения.

Для использования в профессиональной сфере, проведения аварийно-спасательных работ, для резки металлической арматуры и бетона используются режущие элементы с твердосплавным покрытием. Победитовая цепь для бензопилы обладает длительным сроком службы, используется на пилах с моторами высокой мощности.

Швейцарская компания Stihl — одна из ведущих в мире. Выбирайте качественный инструмент и комплектующие. Не забывайте о технике безопасности.

Заточка напильником

Для работы понадобятся два напильника: круглый и прямой. Первый выбирают по овалу в корпусе звена. Диаметров больше 6 мм на цепях бытовых бензопилах не бывает. Обычно этот размер не превышает 5,5 мм. Использовать более габаритный напильник нельзя. Он изменит геометрию резца.

Есть две основные технологии ручной заточки. Самый простой метод, когда напильник контролируется визуально. Мастер максимально возможно соблюдает углы заводской обработки и аккуратно под полным зрительным контролем обрабатывает вертикальную грань.

Инструмент частично задевает горизонтальную кромку. Затем плоским напильником ее доводят до нужного состояния и слегка проходят по ограничителю.

Второй способ более точный и производительный, заточка цепей для бензопил своими руками напильником делается с помощью специальной державки для круглого изделия. С таким устройством заточка цепи для бензопилы своими руками делается проще.

Оно настроено так, за один проход можно обрабатывать обе грани. По вертикальной напильник движется поперек, а по горизонтальной вдоль режущей кромки. Приспособление существенно сокращает время заточки, делает ее более качественной. Ограничитель глубины убирается прямым напильником. Несмотря на технологическую разницу для обеих способов общие правила:

цепь обязательно фиксируется в тисках;

соблюдается угол напильника относительно шины (около 30°)

делается по 2-3 движения от себя с одинаковым усилием.

Сделать можно приспособление для заточки цепей бензопил своими руками максимум в течении часа. На фото изображение заводского устройства. Сделать такое же дома не представляет сложностей для обычного домашнего мастера.

Видео: Заточка круглым напильником

Какую бензопилу Штиль выбрать для дома

На форумах о бензопилах и их ремонте, часто можно встретить вопрос, какую бензопилу Штиль выбрать для дома. Такие вопросы часто задают те, кто не знаком с компанией Штиль и её политикой разделения бензопил.

Все бензопилы Штиль целенаправленно разрабатываются для определенных целей и делятся на четыре категории:

  1. Пилы для дома и ухода за участком (бытовые).
  2. Бензопилы для сельского хозяйства (полупрофессиональные).
  3. Пилы для лесного хозяйства (профессиональные).
  4. Специальные пилы, которые в свою очередь разделяются на четыре подкатегории.

Исходя из этой информации, можно сделать вывод, что все пилы, которые разработаны для дома и ухода за участком могут использоваться непрофессионалами, а обычными пользователями.

  1. Первый вариант, полностью черная рукоятка, такие имеют только бытовые модели штиль.
  2. Второй вариант, верхняя половина черная, нижняя желтая, это полупрофессиональные модели.
  3. Третий вариант, полностью белая рукоятка, это профессиональные пилы.

Если вы не опытный пользователь, но знаете, что пила вам нужна только для обрезки ветвей деревьев, то нужно обратить внимание на специальные модели пил, а точнее на высоторезы и пилы для ухода за деревьями, которые отличаются простотой, легкостью и безопасностью использования

Болгарка – хорошая альтернатива

Профессиональные лесорубы считают такой метод первобытным и трудоемким. Он используется в самом крайнем случае, поскольку болгарку невозможно зафиксировать на шаблоне. По этой причине очень сложно добиться контроля соблюдения постоянного угла и глубины заточки.

Шина надежно фиксируется в тисках, чтобы во время работы исключить ее подвижность. Не стоит крепить на болгарке новый отрезной диск, лучше воспользоваться старым кругом толщиной 1,5-2 мм.

Новичкам лучше вообще не использовать такой способ – целее будут. Есть риск нанести себе серьезные увечья. Вдобавок здесь никак не обойтись без навыков работы с подобным оборудованием.

Какую бензопилу Штиль выбрать для дома

На форумах о бензопилах и их ремонте, часто можно встретить вопрос, какую бензопилу Штиль выбрать для дома. Такие вопросы часто задают те, кто не знаком с компанией Штиль и её политикой разделения бензопил.

Все бензопилы Штиль целенаправленно разрабатываются для определенных целей и делятся на четыре категории:

  1. Пилы для дома и ухода за участком (бытовые).
  2. Бензопилы для сельского хозяйства (полупрофессиональные).
  3. Пилы для лесного хозяйства (профессиональные).
  4. Специальные пилы, которые в свою очередь разделяются на четыре подкатегории.

Исходя из этой информации, можно сделать вывод, что все пилы, которые разработаны для дома и ухода за участком могут использоваться непрофессионалами, а обычными пользователями.

  1. Первый вариант, полностью черная рукоятка, такие имеют только бытовые модели штиль.
  2. Второй вариант, верхняя половина черная, нижняя желтая, это полупрофессиональные модели.
  3. Третий вариант, полностью белая рукоятка, это профессиональные пилы.

Если вы не опытный пользователь, но знаете, что пила вам нужна только для обрезки ветвей деревьев, то нужно обратить внимание на специальные модели пил, а точнее на высоторезы и пилы для ухода за деревьями, которые отличаются простотой, легкостью и безопасностью использования

Как выбрать

Сегодня существуют профессиональные и бытовые бензопилы, которые существенно отличаются между собой по функционалу.

Бытовые

Используются периодически. Есть ограничения: не рекомендуется работать более 2 часов в день и 20 часов в месяц. При этом нужно делать перерыв каждые 15 – 20 минут, чтобы двигатель не перегрелся. Такие устройства подходят для заготовки дров и удаления древесной массы на участке.

Профессиональные

Могут использоваться до 8 часов в день на ежедневной основе. У них большой запас мощности, поэтому их приобретают для коммерческого использования. С их помощью валят лес, сооружают срубы домов, бань, пилят дрова и так далее.

Выбирать устройство нужно, исходя из следующих параметров:

  • Тип и объем двигателя.
  • Мощность устройства.
  • Скорость вращения цепи.
  • Длина рабочей шины.
  • Вместительно емкостей для бензина и масла.
  • Вес инструмента.
  • Расположение рукоятки.
  • Балансировка.
  • Наличие дополнительных опций.

В зависимости от мощности и дополнительных опций, цена может варьироваться. Необходимо учитывать это и выбирать именно такую модель, которая сможет решить текущие вопросы.

Какой уровень качества инструментов компании STIHL по Вашему мнению?

ВысокийНизкий

Вывод

Компания Штиль, выпускает качественные цепи для своих бензопил и высоторезов, которые пользуются популярностью, как среди профессионалов, так и у обычных пользователей. Если сравнивать цепи Stihl c конкурентами, то они немного прочнее, но сложнее поддаются ручной заточке, что для рядовых пользователей не очень хорошо, т. к. для заточки приходится обращаться в сервисный центр.

На бензопилу Stihl MS180 подойдут цепи с шагом 3/8 дюйма и шириной паза (толщина ведущего звена) 1,3 мм. Как выбрать цепь для самой популярной бензопилы в нашей стране? Стоит исходить из Ваших нужд. В случае, если нужен тонкий и качественный пропил и у вас установлена шина с пазом в 1,1 мм, то ставите PMMC3. В комплекте с пилой идет цепь для стандартной шины в 35 сантиметров под маркировкой PMC3. А в случае если Вам необходима цепь с повышенными прочностными характеристиками, то тогда устанавливайте на стандартную шину цепь Picco Duro(PD3)
