Длина шины для бензопилы. Нужно ли учитывать?

Как продлить срок службы оснастки

В среднем срок службы качественной шины бензопилы составляет не менее 3-х замененных цепей. Ведущую звезду нужно менять в зависимости от ее состояния. Срок службы направляющей быстро снижается, если неисправно работает маслонасос, зубья цепи длительное время не затачиваются, а также в случае эксплуатации инструмента с неотрегулированной натяжкой цепи. Основными причинами ускоренного износа устройства также являются:

  1. Быстрый износ паза и хвостовой части цепи
  2. Слабое или избыточное натяжение цепи
  3. Несоответствие шага с венцом ведущей звезды
  4. Если эксплуатировать инструмент для распиливания замерзлой или твердой древесины
  5. При использовании некачественного смазочного вещества для цепи

Если в паз направляющей попадает грунт или песок, то это приводит к ускоренному износу гарнитуры, поэтому запуск инструмент рекомендуется осуществлять так, чтобы цепь не соприкасалась с землей.

Это интересно!Все стандартные бензопилы профессионального типа оснащаются ведущими звездочками, имеющие шаг 0,325.

Таблицы размеров пильных цепей и шин для бензопил по моделям

Это определяющий параметр, и в зависимости от его значения все существующие цепи подразделяются на пять групп с шагом 1/4’’, 0,325’’, 3/8’’, 0,404’’ и 3/4’’.Шаг 1/4’’ (6,35 мм) свойственен небольшим цепям, устанавливаемым на маломощные одноручные пилы.

Цепи с шагами 0,325’’ (8,25 мм) и 3/8’’ (9,3 мм) — наиболее распространенные варианты. Более 80% производимых по всему миру пил комплектуются именно ими.

Шаги 0,404’’ (10,26 мм) и 3/4’’ (19,05 мм) отличают цепи с более крупными звеньями и повышенной производительностью. В течение нескольких десятилетий ими комплектовали пилы российского производства, но сейчас устанавливают лишь на мощные валочные пилы и харвестерное оборудование.

Чем больше шаг цепи, тем крупнее составляющие ее звенья и тем выше ее производительность, но шире пропил. Для преодоления возрастающего сопротивления резанию требуется более мощная пила. У цепей с маленьким шагом другие преимущества — большее число зубьев на единицу длины, плавное движение в пропиле и, соответственно, сниженная вибрация, более чистый рез.

Толщина ведущего звена. Во время работы цепь скользит в пазу шины, и это скольжение должно быть плавным, без зацепов и в то же время без лишней «болтанки». Толщина хвостовика и толщина паза должны строго соответствовать друг другу, что повышает надежность посадки цепи и исключает вероятность ее «соскока». Все предусмотрено пять стандартных размеров:

  • 1,1 мм (0,043’’) для маломощных пил
  • 1,3 мм (0,050’’) бытовые и полупрофессиональные цепи,
  • 1,5 мм (0,058’’) мощные и производительные пилы,
  • 1,6 мм (0,063’’) и 2,0 мм (0,080’’) высокопрофессиональные пилы.

Назначение использования накладывает свои требования к используемым цепям. Например, при необходимости распиловки твердой и загрязненной древесины или при сносе и строительстве сооружений — лучше использовать специальные твердосплавные цепи Picco Duro или Rapid Duro, имеющие твердосплавные зубья или накладки, дающие им непревзойденную прочность и долговечность использования. Некоторые работы просто невозможно выполнить без их помощи.

Так же известно, что для продольной распиловки древесины (вдоль волокон) желательно использовать специальные цепи. Основное различие между цепями продольного и поперечного типа — это углы атаки режущих звеньев. Для цепей поперечного пиления они составляют 25–35 градусов. У цепей для продольного пиления (например цепи Stihl Picco Micro X) углы более острые — от 5 до 15 градусов.

Использование цепей несообразно их назначения приводит либо к пониженной производительности, либо к повышенной «агрессивности», сильной вибрации и дополнительной нагрузке на двигатель бензопилы.

Дополнительными характеристиками цепи являются высота профиля и глубина резанья.

Высота профиля.

Цепи бывают высоко- и низкопрофильными в зависимости от высоты режущей кромки над плоскостью направляющей шины. Высокопрофильные цепи, обычно, используют в профессиональных целях для получения максимальной производительности пиления. Низкопрофильные цепи устанавливают на бензопилы бытового и любительского класса, т.к. благодаря увеличенной площади опоры режущих звеньев и сниженной толщине срезаемой стружки они более безопасны.

Глубина резания — это величина зазора между верхней гранью зуба и ограничителем пропила, регулирующая толщину стружки. Чаще всего встречаются образцы с зазорами в 0,025 дюйма (или 0,635 мм) и 0,030 дюйма (или 0,762 мм), реже — с зазорами до 0,07 дюйма (или 1,778 мм), последние предназначены для агрегатов машинной валки леса.

Критерии выбора шины по качественным характеристикам

Унифицированные по посадочным размерам шины представлены в небольшом ассортименте. Как правило, каждый производитель использует собственные стандарты, что исключает возможность эксплуатации бензопилы с пильным оборудованием других брендов.

  • Отпускная цена направляющих шин определяется размерами, качеством материала и известностью бренда. Самая дорогая наиболее качественная и долговечная в работе продукция ведущих производителей.
  • Высокая стоимость фирменных шин в полной мере компенсируется высокой износостойкостью и продолжительным эксплуатационным ресурсом.
  • В среднем ценовом диапазоне – ассортимент шин бюджетного уровня, которыми комплектуются бензо- и электропилы бытового класса. При грамотной эксплуатации и квалифицированном обслуживании, шины категории Стандарт вырабатывают назначенный производителем ресурс с большим превышением.

Менее популярны дешевые недолговечные в эксплуатации шины китайского производства, которые устанавливаются на бензопилы минимального ценового диапазона. Значительная часть такой продукции поступает в продажу под торговыми марками известных брендов.

→ КУПИТЬ ЦЕПЬ 0,325 ПО ЛУЧШЕЙ ЦЕНЕ

Особенности выбора шины для бензопилы

обеспечивает эффективную реализацию поставленной перед ней задачи и служит максимально долго. Однако рано или поздно каждый владелец бензопилы сталкивается с необходимостью покупки новой детали. Тогда многие домашние и профессиональные мастера задумываются о том, как выбрать шину для бензопилы, чтобы она идеально подошла к инструменту и продлила срок его эксплуатации. Все модели шин для данного оборудования различаются своими техническими характеристиками. Их параметры всегда указываются в инструкции по эксплуатации цепной пилы, поэтому следует внимательно ее изучить. Использование нерекомендуемых производителем деталей может привести к перегреву двигателя и неминуемой поломке. Все шины для бензопилы делятся на три основных вида, что и нужно учесть при выборе. Это детали:

  • для бытовых инструментов, у которых шина имеет небольшую ширину и эксплуатируется с низкопрофильной цепью. Это обеспечивает безопасность людей, которые не имеют серьезных профессиональных навыков;
  • облегченные шины, которые изготавливаются из двух стальных пластин, пустоты между которыми заполнены полиамидом. Конструкция подобного рода значительно уменьшает общий вес техники, благодаря чему бензопилы можно использовать в трудных условиях эксплуатации, в частности на высоте;
  • со сменным наконечником. Такие бензопилы применяются исключительно профессионалами для длительных работ. Экономически более выгодный вариант – замена наконечника со звездочкой вместо всей шины.

Чтобы правильно выбрать шину для бензопилы, изначально продумайте условия эксплуатации оборудования, периодичность использования, а также технические параметры своего инструмента.

Какие параметры следует учесть при выборе шины для бензопилы?

Прежде всего, следует помнить, что детали должны изготавливаться из качественных упрочненных материалов. В этом случае инструмент будет работать исправно и безопасно

Также, чтобы выбрать шину для бензопилы, важно обратить внимание на такие характеристики:

хвостовик, благодаря которому можно определить, подойдет ли деталь к вашей модели бензопилы. Зависит это от расположения отверстия для подачи масла и натяжителя цепи. Зачастую каждый производитель выпускает в продажу фирменные хвостовики для своих моделей бензопилы, при этом они могут быть взаимозаменяемыми; ширина паза. Сегодня можно выбрать шины с размером 1,1 и 1,3 мм для маломощных бытовых бензопил, а также 1,5 и 1,6 мм – для профессиональных инструментов; концевая звездочка, определяющая шаг цепи для пилы

Обратите внимание, что именно эта деталь подвергается сильнейшему износу во время эксплуатации бензопилы. Если вы планируете работать с твердыми породами, в пыльной среде или других сложных условиях, следует выбрать инструменты, оснащенные цельнометаллическими шинами, которые выдерживают такую нагрузку; длина реза, которая демонстрирует расстояние между зубчатым упором и крайней точкой носка шины. Зачастую это значение достигает от 12 до 20 дюймов в зависимости от модели инструмента

Чем длиннее будет шина для бензопилы, которую вы решите выбрать, тем толще дерево сможете распилить в итоге

Зачастую это значение достигает от 12 до 20 дюймов в зависимости от модели инструмента. Чем длиннее будет шина для бензопилы, которую вы решите выбрать, тем толще дерево сможете распилить в итоге.

Правильно подобранные и совместимые между собой бензопила, цель и шина дадут возможность работать качественно, эффективно и спокойно, не затрачивая лишних физических сил и материальных ресурсов.  Также следует уяснить, что выбор комплектующих для инструмента зависит и от вида обрабатываемой древесины, условий работы, профессиональных навыков человека. Все эти параметры также должны быть учтены, чтобы ваша бензопила радовала высокой производительностью и безупречной эксплуатацией в течение многих лет. Это гораздо проще и надежнее, чем покупать новое оборудование при первой же поломке.

Чем опасна покупка дешевых китайских шин

В материалы было сказано, что шина является одной из важнейших деталей инструмента. Если эта деталь выходит из строя, то пользоваться инструментом крайне опасно. В любой момент цепь может соскочить с направляющей, и спровоцировать серьезные последствия. Другое дело, когда была куплена только что новая шина, и установлена на инструмент. Недостаток ее в том, что она была приобретена не в фирменном магазине, а на рынке под неизвестным брендом и очень низкой цене. Найти дешевую шину на бензопилу сегодня не трудно, но стоит ли покупать такую гарнитуру? Конечно же нет, и вот к чему это может привести.

  1. Первым делом не оригинальная продукция очень быстро изнашивается, что влечет к необходимости частой ее замены
  2. Одновременно с направляющей изнашивается цепь, которая также подлежит замене
  3. В процессе эксплуатации поддельной направляющей часто наблюдается такое явление, как износ одной боковой части, что в итоге приводит к невозможности произвести ровный или прямой распил
  4. Нарушение целостности детали — это самый сложный и опасный случай, так как при переламывании шины произойдет разрыв цепи, вращающейся на скорости свыше 10 000 оборотов в минуту

Именно поэтому производители рекомендуют не экономить на покупке пильной гарнитуры для бензопилы, и покупать только фирменные и качественные шины и цепи у проверенных продавцов. Ведь от качества этих деталей зависит жизнь человека.

Это интересно! Работы с бензопилой следует проводить исключительно в специальном защитном обмундировании.

Дополнительные функции

Антивибрация

Использование бензиновой пилы без антивибрационной защиты не рекомендуется, но возможно. В таком случае работать необходимо с инструментом кратковременно. При продолжительной работе руки будут быстро уставать, более того, это не рекомендуется делать людям у которых болят суставы.

Система автоматической смазки цепи

У большинства бензопил есть в наличии функция автоматической смазки цепи. Это в первую очередь необходимо шине и цепи. Когда цепь вращается она обязательно должна смазываться, но, если пила работает вхолостую, тогда смазка не нужна. Именно для этого предназначена автоматическая смазка цепи. Если цепь не смазывать, то при ее заклинивании может сломаться двигатель. Более продвинутые модели имеют регулировку подачи масла.

Блокировка случайного включения

Чтобы уберечь себя и других от случайного включения пилы, каждый инструмент оборудован блокировкой от случайного включения. Это особо важный элемент стандартной функции безопасности.

Натяжитель цепи

За счет изменения расстояния между ведущей и ведомой звездочками натягивается цепь. Если цепь новая, то натяжку необходимо производить довольно часто, поэтому производители оснащают свой инструмент системой упрощённого натяжения. Такая система не требует вспомогательного инструмента, а регулировка осуществляется за считанные секунды с помощью специальной гайки «барашка».

Будучи в возрасте лет 16, мы с ребятами поехали к моему другу на дачу. Нас было человек 6. Дом был деревянный, в классическом деревенском стиле, с красивым крыльцом. Напротив крыльца и, соответственно, входа в дом располагалось хранилище брёвен, были они под крышей. Помню, что то помещение, где эти бревна лежали, было очень глубоким и дрова лежали у самой дальней стены до самого потолка. Если выходишь ночью зимой, а дело было зимой как раз, то этих дров не видно, а видно лишь пустоту и тьму.

В тот злополучный для моего друга вечер, он как раз вышел на крыльцо покурить. Все в это время были в доме и могли видеть его из окна кухни. Он стоял и курил неторопливо и с большим кайфом от процесса. Вдруг не только он, но и ребята, находящиеся в доме увидели небольшой огонёк в той самой тьме, где лежали дрова. Сначала друг на крыльце не обратил внимания, но когда огонёк начал плавно летать из стороны в сторону, то вниз, то вверх до самого потолка, волей-неволей ты не сможешь этого не замечать. Все на кухне молча втыкали в тот огонёк и никто не проронил ни слова, потому что никто даже и представить не мог, что там может летать в мороз -30. Когда друг докурил сигарету, он ещё с минуту не мог решиться подойти и посмотреть, что же там такое, посему позвал с кухни кого-нибудь, чтобы пошёл с ним. Вышел мой товарищ и ещё секунд через 30 они решили подойти.

Подходили они медленно и с большой опаской. Когда они уже подошли к навесу и на них перестал падать мягкий снег с неба, они ещё больше поубавили шаг. Мой друг, который стоял с самого начала на крыльце, решил протянуть руку и попытаться поймать огонёк. Он очень аккуратно начал поднимать руку перед собой и тянуть её вперед.

В самый момент апофеоза на всю деревню раздался такой душещипательный крик двух пацанов, что проснулись, казалось, все во всех домах. Поводом для такого раздиравшего связки крика послужил я.

Перед тем как мой друг в тот вечер вышел покурить, я ушёл в туалет, который располагался на улице. Я быстро справил свои дела и пошёл обратно, но решил завернуть к тем дровам, чтобы там тоже постоять покурить. Как только я закурил, мой друг как раз вышел на улицу. И вот когда он потянул руку к моему, уже к тому момент окурку, я резко схватил его за руку своей другой рукой и потянул на себя. Ох и ору было тогда, пару дней потом они оба со мной не разговаривали.

Как отличить шину для бытовой и профессиональной бензопилы

Отличить бытовую бензопилу от профессиональной не составит большого труда, так как кроме габаритов и веса, эти инструменты отличаются по форме направляющей. На бытовых бензиновых пилах устанавливаются шины с зауженной носовой частью. Такая конструкция разработана специально для новичков, так как в таком инструменте сведен к минимуму такой негативный эффект, как обратный удар.

На бензопилах профессионального и полупрофессионального типа носок имеет широкую часть. Если на больших оборотах прикоснуться к древесине носком направляющей, то возникнет обратный удар. Это явление очень опасно, так как пильщик может выронить инструмент из рук, получив при этом серьезные травмы. Пользоваться такими инструментами могут профессионалы и пильщики с большим опытом.

Это интересно!Известны случаи, когда на бензопиле установлена звездочка со стандартным шагом, а направляющая и цепь были куплены с шагом 3/8, то выйти из ситуации можно путем замены венца. Для этого на бензопиле должен стоять разборной барабан, на котором нужно заменить венец, установив его с соответствующим шагом 3/8. Если на бензопиле стоит неразборной барабан, то понадобится его заменить разборным.

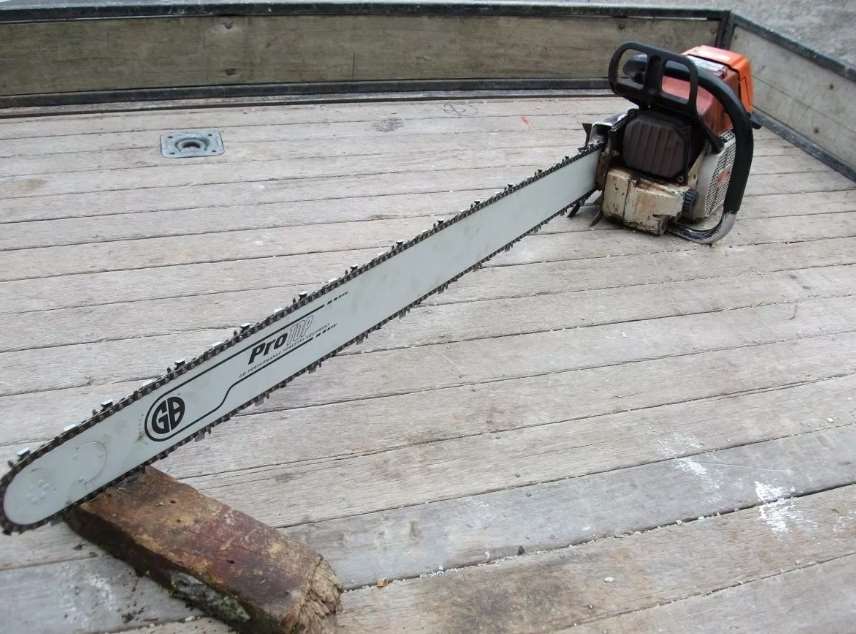

Длина шины бензопилы — какими они бывают и на что влияет

Одним из важнейших параметров шины для бензопилы является их размер. Чем больше длина направляющей, тем большего диаметра можно пилить бревна инструментом. Однако это вовсе не означает, что на маломощную бензопилу можно установить длинную направляющую, и пилить толстые бревна. Длина шины должна иметь соотношение с мощностью.

Это интересно!В техническом описании к каждой модели инструмента указывается оптимальная длина шины, которую рекомендует использовать производитель. Установка детали меньшего или большего размера приведет к ускоренному износу пильной гарнитуры и механизмов инструмента. Если не удается найти технический паспорт инструмента, то узнать рекомендуемую длину для конкретной модели инструмента можно простым способом — измерить старую направляющую. Как измерить длину шины бензопилы, знают далеко не многие специалисты. Чтобы узнать длину направляющей на бензопиле, необходимо воспользоваться рулеткой, и измерить расстояние от торца (носовой части) до начала выреза. На схеме ниже показано, как правильно измеряется длина шины.

Узнать длину можно также по описанию, которое обычно изображено на боковой части гарнитуры. Однако со временем эксплуатации инструмента происходит затирание надписей, поэтому этот способ уместен для случаев, когда на шине можно прочесть информацию. Измерив длину, можно приобрести соответствующего размера пильную гарнитуру на инструмент. Почему нельзя использовать на маломощной пиле длинную шину и цепь? Причин для этого достаточно, и описать их можно в виде перечня:

  1. Нехватка мощности двигателя, что отразится на скорости пиления
  2. Увеличенный расход топлива за счет повышенной нагрузки
  3. Быстрый износ двигателя и расходных материалов
  4. Неправильная цикличность подачи масла для смазки цепи, что повлечет за собой перегрев гарнитуры, и быстрый выход из строя

Если не хотите, чтобы инструмент быстро вышел из строя, то необходимо использовать соответствующего размера пильную гарнитуру. Чтобы обеспечить максимальную эффективность и производительность инструмента, необходимо правильно подобрать в зависимости от мощности инструмента шину и цепь. Для обозначения длины используется такая единица измерения, как дюйм. Ниже представлены размеры направляющих для бензопил в дюймах с переводом их в метрическую систему измерения:

  • 10 дюймов – 25 см
  • 12 дюймов – 30 см
  • 14 дюймов – 35 см
  • 16 дюймов – 40 см
  • 18 дюймов – 45 см

Только после того, как будет уточнена длина шины бензопилы, можно приступать к выбору новой детали. Есть также устройства длиной 38, 33 см и другие. Длина детали в 45 см — это еще далеко не самый большой вариант. Профессиональные высокомощные агрегаты комплектуются устройствами, длина которых достигает 75 см.

Установка шины и цепи

Демонтаж шины производится для очистки маслопровода, проверки технического состояния или замены. Последовательность работы расписана в инструкции по эксплуатации. По завершению установки следует убедиться в отсутствии люфта и затяжке резьбового крепежа.

При наличии определенных навыков, для демонтажа и установки новой или заточенной цепи требуется всего несколько минут. Технология предписывает включение блокировки несанкционированного запуска и в ряде случаев, механизма аварийной остановки.

  • В зависимости от конструкции натяжного устройства, цепь ослабляется до нужной степени вращением регулировочного винта или установочного диска, до свободного выхода хвостовиков из паза направляющей шины.
  • После проверки направления вращения, хвостовики новой цепи заводятся в направляющую проточку паз и на венец ведущей звездочки. Натяжение производится в обратном порядке.
  • Для проверки степени натяжения достаточно оттянуть цепь в середине шины. Выход хвостовика звена в этом месте не должен превышать 2/3 его высоты. Правильно натянутая цепь должна перемещаться по шине от небольшого усилия.

После установки и регулировки пильной гарнитуры желательно запустить двигатель и выдержать пилу на средних оборотах на протяжении нескольких минут. На протяжении этого времени можно проверить работу системы смазки.

После выключения силового агрегата необходимо включить блокировку запуска и проверить гарнитуру на отсутствие местного перегрева шины и изменения степени натяжения цепи.

Как выбрать шину для бензопилы — советы и рекомендации

При покупке новой шины под свою бензопилу важно первоначально обратить внимание на материал, из которого изготовлена деталь, а также качество изделия и наличие маркировки. Отсутствие маркировки говорит о том, что гарнитура была изготовлена подпольным способом, и покупать такую деталь не рекомендуется. При покупке направляющей под бензопилу надо также уделить внимание трем основным параметрам:

При покупке направляющей под бензопилу надо также уделить внимание трем основным параметрам:

При покупке направляющей под бензопилу надо также уделить внимание трем основным параметрам:

  1. Хвостовая часть — для разных моделей бензопил эта часть детали может иметь отличия, поэтому заблаговременно убедитесь, что деталь подойдет для вашего инструмента. Хвостовик направляющей должен совпадать с формой посадочного места бензопилы. Если установить направляющую, которая не соответствует по форме посадочного места, то на цепь не будет подаваться масло, что приведет к ускоренному износу гарнитуры
  2. Ширина паза — зависит от типа принадлежности бензопилы и ее мощности
  3. Ведомая звездочка — лучше покупать направляющие, которые оснащены цельнометаллическими вариантами звезд, особенно если планируется пилить твердые породы деревьев
  4. Шаг направляющей и цепи должен быть одинаковым с ведущей звездочкой. Если шаг отличается, то это повлечет за собой нестабильную работу двигателя, и быстрый износ гарнитуры. Если шаг звездочки равен 0,325, то и цепь с направляющей должны иметь аналогичное значение

При покупке также учитывайте рекомендации, которые представлены в материале, то есть тип шины, длина, размер паза.

https://youtube.com/watch?v=iuAdCuoSQ4U%3F

Фермерские и профессиональные модели

Хорошими производителями пил фермерского типа считаются Партнер и Эхо. Размер направляющих к таким пилам должен обязательно соответствовать мощности агрегата, иначе пильный механизм и двигатель быстро износятся и потребуется замена шины бензопилы и других деталей. Рекомендации по выбору направляющих и их технические характеристики можно прочитать в инструкции инструмента. Профессиональные пилы от производителей Штиль, Эхо и Хускварна являются надежными помощниками и обладают высокой мощностью. В таких инструментах используют направляющие длиной от 50 см до 75 см со съемными головками.

Советы по эксплуатации

Перед началом работы с инструментом необходимо проверить пильную гарнитуру. Если требуется смазка шины бензопилы или мелкий ремонт, то нужно этим заняться.

Каждая деталь инструмента требует профилактического осмотра, смазки и замены в случае необходимости. Можно сделать вывод, что шина для бензопилы Stihl, Хускварна и других производителей выбирается в соответствии с маркой и моделью инструмента. Она должна четко подходить к пильной цепи, чтобы инструмент служил долго и надежно. Если не соблюдать правила эксплуатации инструмента при низких температурах, то вскоре ему понадобится ремонт.

Если пила пилит криво — причины и что делать

Часто пильщики сталкиваются с тем, что в один момент пила начинает пилить криво. Это вызывает не только неудобства, но еще и усложняет процедуру пиления. Пильщику приходится прилагать усилия не только для удержания инструмента, но еще и для его выравнивания. Мало кто знает о том, что эксплуатировать инструмент с такой деформацией запрещено. Выясним, что же является причиной неровного распила бензопилой, и чем это опасно для пильщика.

Если пила начинает криво пилить, то это говорит о наличии малозаметной деформации шины. Деформация связана с бортиком шины, который имеет неравномерный износ. В результате цепь располагается не ровно, а с небольшим перекосом. Величина перекоса может быть незаметна для глаза.

Устранить неисправность в виде неравномерного износа шины можно путем ее замены. Осуществить равномерное стачивание бортиков направляющей практически невозможно, поэтому рекомендуется заменить ее вместе с цепью. Опасность эксплуатации деформированной направляющей бензопилы в том, что хвостовик цепи может выскочить из паза, что повлечет за собой не самые благополучные последствия.

https://youtube.com/watch?v=k4RbvXpFNK8%3F

Шина бензопилы, как и цепь, испытывает большие нагрузки, поэтому наблюдается ее износ

При износе важно своевременно произвести замену детали, не дожидаясь неблагоприятных последствий. Как выбрать, и что надо учитывать при покупке шины на бензопилу, подробно расписано в материале. Бытовая, полупрофессиональная и профессиональная ручная бензопильная техника независимо от стоимости и эксплуатационных характеристик имеет идентичную конструкцию

Режущая гарнитура, в состав которой входит шина для бензопилы, и пильная цепь относится к категории сменного оборудования

Бытовая, полупрофессиональная и профессиональная ручная бензопильная техника независимо от стоимости и эксплуатационных характеристик имеет идентичную конструкцию. Режущая гарнитура, в состав которой входит шина для бензопилы, и пильная цепь относится к категории сменного оборудования.

Решение, какую шину поставить на бензопилу принимается владельцем с учетом многих факторов. В первую очередь — это совместимость посадочного места и каналов подачи смазки в рабочую зону, мощность двигателя, специфика предстоящей работы.

Конкретную помощь в самостоятельном выборе шины могут оказать рекомендации опытных специалистов или информация инструкции по применению.

В частности, длинная пильная гарнитура предпочтительнее для валки и распиловки деревьев большого диаметра, короткая — для кронирования деревьев и подготовки к монтажу строительной древесины.

Чтобы подобрать цепь для бензопилы следует знать три параметра:

  1. Шаг цепи;
  2. Толщина цепи (толщина приводного звена);
  3. Длина цепи (количество приводных звеньев).

Зная эти три параметра можно с легкостью подобрать цепь для пилы, высотореза или харвестерной головки.

1. Шаг цепи

Шаг цепи принято обозначать в дюймах, вычисляют его следующим образом: измеряют расстояние между ближайшими приводными звеньями цепи, или расстояние между тремя ближайшими заклепками цепи (от центра заклепки), делят на 2 и переводят в дюймы (1 дюйм = 25,4 мм).

Шаг цепи всегда должен совпадать с шагом ведущей звездочки пилы и ведомой звездочки шины.

  • Цепь с шагом 0,25″ он же 1/4″. Расстояние между тремя заклепками (ведущими звеньями) 12,7 мм ÷ 2 = 6,35 мм переводим в дюймы (÷ 25,4) в дюймах это 0,25″ (чаще обозначается как 1/4″).
  • Цепь с шагом 0,325″. Расстояние между тремя заклепками (ведущими звеньями) 16,5 мм ÷ 2 = 8,25 мм переводим в дюймы (÷ 25,4) в дюймах это 0,325″.
  • Цепь с шагом 0,375″ он же 3/8″. Расстояние между тремя заклепками 19 мм ÷ 2 = 9,5 мм переводим в дюймы (÷ 25,4) в дюймах это 0,375″ (принято обозначать как 3/8″, чтобы не спутать с 0,325″).
  • Цепь с шагом 0,404″. Расстояние между тремя заклепками 20,5 мм ÷ 2 = 10,25 мм переводим в дюймы (÷ 25,4) в дюймах это 0,404″.
  • Цепь с шагом 3/4″. Расстояние между тремя заклепками 38,1 мм ÷ 2 = 19,05 мм переводим в дюймы (÷ 25,4) в дюймах это 0,75″ (принято обозначать как 3/4″).

2. Толщина

Толщина цепи – это толщина приводного звена (можно измерить штангенциркулем). Данный размер всегда должен совпадать с толщиной паза направляющей шины.

Всего для электрических и бензиновых пил, а также харвестеров существует 6 размеров определяющих толщину ведущего звена:

  • 1,1 мм (0,043”);
  • 1,3 мм (0,05”);
  • 1,5 мм (0,058”);
  • 1,6 мм (0,063”);
  • 2,0 мм (0,08”);
  • 3,1 мм (0,122”).

3. Третий главный параметр при подборе цепи: Длина цепи (Количество приводных звеньев).

Длина цепи определяется подсчетом количества приводных (внутренних) звеньев цепи

Важно:

  • режущие звенья не определяют длину цепи (не считайте их).
  • длина направляющей шины не определяет точную длину цепи (например, на пиле с шиной 16″ (40 см) может быть установлена цепь длиной 55, или 56, или 57 звеньев, зависит от механизма натяжки цепи конкретной модели пилы).
  • вам не подойдет цепь длиной примерно 55-57 звеньев, подойдет только определенный размер рекомендованный производителем пилы.

Какая длина шины у моей бензопилы?

Длина режущей части шины отличается от её общей длины. Длиной шины принято считать длину реза (рабочую часть) – это расстояние от передней части пилы до закругленного кончика носовой части шины. Этот размер округляется до ближайшего в дюймах или сантиметрах. Дюйм обозначается как » равен 2,54 см.

Например, длина режущей части шины для бензопилы Stihl MS180 – 40 см. 40 см ÷ 2,54 = 15,7 дюйма. С округлением получается 16″ (дюймов).

Для бензопилы Штиль MS180 подходит 16 дюймовая (40 сантиметровая) шина Орегон артикул 160SDEA074.

О ширине паза на шинах для бензопилы

Перед тем, как узнать размеры шин для бензопилы, надо вспомнить о том, что инструменты классифицируют на три типа — бытовые или любительские, полупрофессиональные и профессиональные. В зависимости от типа принадлежности инструмента, на бензопилах применяются направляющие с соответствующими размерами ширины паза.

  1. Ширина паза направляющей бытовой бензопилы составляет 1,1-1,3 мм
  2. Полупрофессиональные инструменты комплектуются устройствами, ширина паза которых составляет 1,3-1,5 мм
  3. Профессиональные агрегаты работают с шинами, имеющие ширину паза 1,5-1,6 мм

Причиной перегрева гарнитуры может послужить несоответствие размера хвостовика цепи с шириной канавок шины. Если цепь перегревается, то это влечет за собой ее растяжение, и как итог, она может лопнуть в процессе эксплуатации инструмента.

Это интересно! Причиной перегрева гарнитуры может также служить несоответствие шага цепи с ведущей звездочкой бензопилы.

Нормальное функционирование инструмента также зависит от исправности ведущей звездочки. Эта звездочка в процессе работы инструмента не смазывается, что влечет за собой ускоренный ее износ. Компенсируется быстрый выход из строя ведомой звезды использованием высококачественного подшипника

Чтобы продлить срок службы этой важной детали направляющей бензопилы — рекомендуется через каждые 8-10 часов работы осуществлять внесение смазочных веществ

Типы бензопильных направляющих

Изучая особенности и конструкцию бензопильных шин, надо отметить, что они делятся на типы. Различают следующие типы бензопильных направляющих:

  1. Узкая плоская — используются преимущественно на инструментах бытового предназначения, и только с низкопрофильными типами цепей. Представляют собой зауженную носовую или торцевую часть направляющей. Главное достоинство рассматриваемых узко-плоскостных шин в том, что в них минимизирован уровень опасности от обратного удара. Особенно это актуально для пильщиков-новичков
  2. Облегченный тип — состоит из двух стальных пластинок, которые соединены между собой полиамидной прослойкой. Такая конструкция влияет на вес самого инструмента, поэтому выполняемые работы пильщиком производятся быстро и легко
  3. С возможностью замены головки — используется только на инструментах полупрофессионального и профессионального назначения высокой мощности. Они предназначены для выполнения большого масштаба работ, и отличаются повышенной устойчивостью к высоким температурам. Носовая часть меняется вместе со звездочкой

Если выбирается шина для бензопилы, то учитывать тип направляющей необходимо в первую очередь. При выборе надо отталкиваться от того, для какого типа бензопилы приобретается деталь.

Как натянуть: установка режущего элемента бензопилы

Основные причины обвисшей цепи мы разобрали. О том, как установить цепь на бензопилу, рассказано пунктом выше. Теперь нужно правильно натянуть цепок, и проверить, не перетянут ли он.

Натяжка цепи

Натянуть цепок можно двумя способами
: быстрым и фронтальным. Лучше всего производить натяжку фронтальным способом.

Если проводить фронтальную натяжку, то нужно отвинтить гайки, которые удерживают шину, и поднять ее за край. Специальным болтом, находящимся справа, нужно натянуть цепок до получения приемлемой натяжки, а потом поднять шину еще выше и зажать ее.

Бензопила – весьма полезная вещь в хозяйстве. Ведь с ней быстро и относительно легко решается масса задач домашнего строительства, садоводства и благоустройства территорий. Бензопилы – достаточно капризный инструмент, однако при правильном обращении это незаменимый помощник. У которого есть одно уязвимое место: направляющая шина. Именно на неё приходится большинство эксплуатационных нагрузок. А это означает, что знания о том, почему шины чаще прочих деталей бензопил выходят из строя и как их правильно заменить случае необходимости, ещё не раз помогут вам сохранить денежные средства и время при сезонных или проектных работах инструментом.

Крепление шины бензопилы

Монтаж направляющей планки

Эксплуатировать пилу с неисправной шиной не безопасны. Поэтому при первых признаках поломки агрегата нужно выключить мотор и выяснить, что не так. Знание конструктивных особенностей шины и ее крепления к вашей бензопилы поможет вам успешно устранить причину неисправности.

Штанга определяет ось и длину разреза, управляя цепью. Но основой механизма все же есть крепления. Он вписывается в паз между внутренней пластиной на корпусе двигателя и внешней пластиной, расположенной на щитке цепи. Шина и кожух фиксируются болтовым соединением. Эту часть крепления называют «двигательных агрегатом», а его форма и конструкция зависят от модели бензопилы. Держатель шины и ведущая звездочка покрыты отдельной крышкой.

Шпильки для монтажа штанги пили

Приводные звенья пылевидной цепи вписываются в направляющую канавку на краю штанги и сетку с приводным звездочкой, соединенным с валом карданного вала. Штанга может перемещаться, когда крепежные болты откручиваются. Натяжение цепи можно регулировать вручную или, как на профессиональных бензопилах, автоматически. Наконец, упор расположен на передней части крепления штанги. Он служит для надежной фиксации оси резки, когда подвижной цепь контактирует с деревом.

Звездочка приводного бензопилы: со съемной и неподвижной коронкой

Хорошая шина должна обеспечивать надлежащее натяжение цепи. Чтобы проверить это, отпустите тормоз цепи и потяните цепь рукой в ​​направлении его движения. Если цепь не двигается, то крепление слишком плотное. Его нужно немного отпустить, а затем снова проверить свободную игру цепи.

Регулировка натяжения цепи гаечным ключом

Последовательность действий при снятии шины бензопилы на фото

После этого цепочку нужно надеть на новую шину, а последнюю. Установить в паз, который нужно установить. Далее гарнитуру соединяют с приводной звездочкой и закрывают крышкой. Непосредственно перед началом работы не забудьте проверить отсутствие забитости в цепи и качество ее натяжения.

Бензопила возвращается к работе

Если новая шина прикреплена и гарнитура установлена ​​правильно, бензопила снова готова к использованию. Кстати, на всякий случай вам следует убедиться в этом, распыляя несколько тонких ветвей.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
