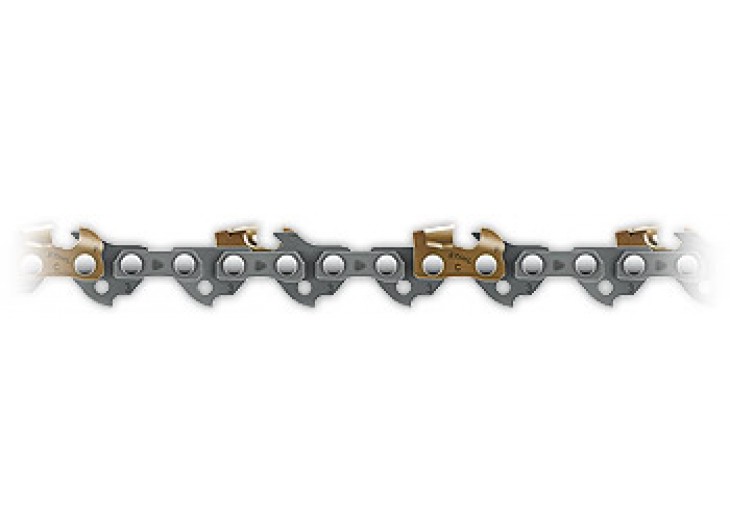

Цепи для бензопилы с победитовыми напайками

Поперечные и продольные звенья

Этот критерий рассматривается с акцентом на подходящий способ распила. Существуют гарнитуры для поперечного и для продольного распила, что и обуславливает разделение по этому признаку. Как подобрать цепь на бензопилу по способу реза? В большинстве случаев и особенно в лесных хозяйствах в принципе может выполняться только поперечный рез. К примеру, это относится к случаям, когда планируется осуществлять валку деревьев. Пиление вдоль волокон чаще применяется в условиях производства, если необходимо обрабатывать уже готовый пиломатериал вручную без применения станков и стационарных циркулярок.

Как подобрать

Вопрос подбора актуален для малоопытных пользователей. Профессионалы знают о гарнитуре практически все и умеют выбирать то, что им нужно. По этой причине, наши советы будут ориентированы именно на любителей, а не на профи. Итак, приступим.

Для того чтобы правильно выбрать нужно:

1. Знать характеристики бензопилы, а именно шаг и длину шины. Опираться на название и модель бензопилы при выборе не стоит, т.к. на одну бензопилу могут устанавливаться шины различной длины и ширины посадочного звена.
2. Заранее определиться с объемом и видом работ, для которых планируется её использовать. Если пилить поперек, то выбираем чизельные, вдоль – чипперные.

Важно! Затачивать под продольный рез (10 0 ) придется самостоятельно или в сервисном центре. Гарнитура, заточенная для продольного реза, в продаже встречается редко. Читать также: Пистолет для склеивания линолеума горячим способом

Читать также: Пистолет для склеивания линолеума горячим способом

Отдельно нужно упомянуть о выборе гарнитуры Штиль. Если вы планируете купить цепь этого производителя (они на сегодняшний день считаются самыми качественными), то для выбора лучше воспользоваться специальной формой поиска, которую можно найти на сайте компании.

Введя в форму поиска данные бензопилы, программа автоматически выберет и предложит вам подходящие варианты. Сервис удобный, но имеет один большой минус, подбор ведется только по моделям бензопил Штиль. Для того чтобы подобрать цепь для пил других брендов, придется вооружиться каталогом.

Как правильно выбрать станок

Выбор электрического станка для заточки цепей необходимо начинать со знакомства с этим инструментом, изучением рейтинга станков. Нужно иметь представление о том, как он работает. Также необходимо заранее определиться с планируемым объемом работ. Если станок планируется использовать время от времени, то подойдут бытовые электрические модели, для частого использования – автоматические профессиональные.

При выборе конкретной модели электрического заточного станка, нужно проверить его на наличие люфтов в местах крепления двигателя и направляющей. Если имеется хотя бы небольшой люфт, это свидетельствует о том, что станок не качественный. Такой инструмент не способен идеально выдерживать угол заточки цепи. В видео ниже рассказывается о том, как самостоятельно устранить излишний люфт на точиле для цепей.

Еще один момент, на который стоит обратить внимание при выборе станка, это напряжение питания. Как было сказано ранее, некоторые станки могут работать как от 220, так и от 12 вольт. Станки с такой возможностью стоят немного дороже и если эта функция не нужна, то от нее можно отказаться, выбрав инструмент, который работает только от 220 вольт

Станки с такой возможностью стоят немного дороже и если эта функция не нужна, то от нее можно отказаться, выбрав инструмент, который работает только от 220 вольт.

Электрический заточной станок для цепей, это инструмент повышенной опасности, который при неправильном использовании может травмировать оператора. По этой причине, при выборе конкретной модели станка необходимо убедится, что он имеет прозрачный защитный кожух над диском, который защитит оператора в случае разрушения заточного камня. Также, некоторые модели имеют функцию автоматического отключения, которая срабатывает в определенных ситуациях.

Какие бывают цепи для бензопил – виды и особенности

Сегодня в продаже существует широкий выбор цепей, которые принято различать по ряду критериев. В зависимости от направления распиловки цепи делятся на такие виды:

• Продольные – использование такие пильных элементов при работе увеличивает производительность бензопилы;
• Поперечные – применение цепей этого вида позволяет сгладить «агрессивность» пилы, что существенно снижает вибрацию на ее рукоятку и нагрузку на мотор инструмента.

Помимо этого пильные цепи делятся между собой по такому параметру, как шаг цепи бензопилы – это дистанция между тремя соединенными между собой звеньями, разделенная на 2. В зависимости от этого значение в продаже можно найти цепи с такими маркировками:

• ¼ “ или 0,25 – цепи с таким шагом устанавливаются на одноручные бензопилы, которые не обладают высокой мощностью, однако применяются в целях точной распиловки древесины и для работы в труднодоступных местах;
• 3/8 “ или 0,325 – эти пильные элементы используются чаще всего. Более 80 % производимых на сегодня бензопил комплектуются именно такими цепями;
• ¾ дюйма или 0,404 – это довольно крупные цепи, которые монтируются на профессиональные бензопилы для работы по газобетону и другим твердым материалам.

Следует помнить, что чем больше шаг цепи, тем выше ее производительность. При этом нужно учесть, что с повышением шага увеличивается ширина распила, поэтому с целью преодоления сопротивления древесины потребуется большой и мощный инструмент.
Следующий критерий, по которому делятся пильные элементы – это толщина хвостовика. Данный параметр должен совпадать с величиной паза шины бензопилы. Это условие позволит увеличить надежность фиксации цепи на шине и снизить риск соскальзывания пильного элемента при работе с инструментом. По этому параметру цепи делятся на такие виды:

• С толщиной хвостовика 1,1 мм – цепи этого типоразмера применяются для оснащения бытовых мини-пил;
• С толщиной хвостовика 1,3 мм – этими цепями комплектуются полупрофессиональные бензопилы;
• С толщиной хвостовика 1,5 мм – цепи с таким типоразмером используются для оборудования мощных бытовых бензопилы;
• С толщиной хвостовика 1,6–2 мм – применяются исключительно для монтажа на профессиональные и промышленные бензопилы для работы по бетону.

Еще несколько важных параметров, которые используются для классификации бензопил – это высота профиля пильного элемента и глубина его резки. По высоте профиля бензопилы делятся на такие виды:

• Низкопрофильные – увеличивают площадь опоры режущего звена, что, при необходимости, позволяет получить тонкую стружку. Цепи этого вида считаются наиболее безопасными для оператора;
• Высокопрофильные – такие цепи существенно увеличивают производительность бензопилы, однако являются более опасными для оператора.

Глубина резки – это размер зазора между ограничителем пропила и верхним краем резца. Самыми востребованными на рынке являются цепи с такой глубиной резки:

• 0,025 “ – применяются для оснащения небольших бытовых бензопил;
• 0,03 “ – используются преимущественно для работы с полупрофессиональными инструментами;
• 0,07 “ – цепи с такой глубиной резки применяются преимущественно с целью оснащения бензопил для валки леса.

Именно от глубины резки во многом зависит производительность бензопилы. Но не нужно забывать, что чем больше этот параметр, тем сильнее будет вибрировать бензопила.

Когда нужна замена цепи?

Как и любой другой продукт цепь нужно менять на новую по мере ее износа. Для того, чтобы оттянуть время износа цепи рекомендуем регулярно менять цепи в работе: сначала используйте одну, следующий раз — вторую. Таким образом вы отложите время износа одного материала и поменять одновременно с ним и шину, и звездочку. Такой принцип поможет вам максимально продолжить срок службы элементов пилы. Мы перечислили основные параметры, по которым происходит различие цепей друг от друга. Для более детального изучения элементов цепей рекомендуем ознакомиться с фото цепей для бензопил в Интернете.

Правильная заточка цепей с победитовыми зубьями

Для начала нужно убедиться, что цепь нуждается в заточке. Для этого нужно осмотреть зубья (режущую кромку), которая должна иметь острые грани. Если они закруглены, значит, изделие нуждается в заточке. Убедившись в такой необходимости, переходим к непосредственной процедуре.

Интересно! Заточка понадобится в случае откалывания зубьев, что обычно происходит, если в древесине встречаются гвозди.

Для заточки используются заточные диски с алмазным напылением. Обычные диски не подходят, поэтому не стоит пытаться затачивать гарнитуру от производителя Stihl с твердосплавными напайками при помощи обычных заточных дисков. Это не приведет к получению положительного результата. Убедиться в этом можно на видео ниже.

Кроме того, если планируется заточка в домашних условиях, то понадобится специальный заточной станок. Он показан на фото ниже.

Покупать такой станок и диск с алмазным напылением рационально лишь в двух случаях:

• если профессионально занимаетесь заточкой цепей;
• часто выполняете распиловочные работы.

Если используете гарнитуру с твердосплавными сегментами в быту, то при притуплении зубьев, проще и дешевле отдать ее на восстановление специалистам. В качестве альтернативы станку для заточки бензопильных цепей выступает дисковое точило. Необходимо купить для него диск соответствующего диаметра, и закрепить.

Недостаток такого способа в том, что необходимо удерживать цепь в руках, и контролировать процесс заточки как по углу расположения зуба относительно диска, так и по времени удержания для снятия слоя металла. Ниже на видео подробно показано, как происходит заточка цепи для бензопилы с победитовой напайкой в домашних условиях.

Важно знать! Хранить победитовую цепь, как и обычную гарнитуру, следует в демонтированном виде. Ее необходимо пропитать маслом, и завернуть в ткань или бумагу, которые также рекомендуется предварительно пропитать моторным маслом.. Покупать победитовую цепь на бензопилу или нет — зависит от самого пильщика

Если бюджет позволяет, то почему бы не попробовать такую гарнитуру в действии, чтобы убедиться в ее эффективности по сравнению с аналогами. Однако если инструмент используется для работы с обычной мягкой древесиной, и преимущественно несколько месяцев в году, то естественно покупка дорогостоящих расходников не оправдает капиталовложения

Покупать победитовую цепь на бензопилу или нет — зависит от самого пильщика. Если бюджет позволяет, то почему бы не попробовать такую гарнитуру в действии, чтобы убедиться в ее эффективности по сравнению с аналогами. Однако если инструмент используется для работы с обычной мягкой древесиной, и преимущественно несколько месяцев в году, то естественно покупка дорогостоящих расходников не оправдает капиталовложения.

Причины разрыва пильной гарнитуры

Иногда, во время работы бензопилой, гарнитура может порваться. Это явление не частое, но происходит время от времени. Причин может быть несколько, первая и самая распространённая, это сильный износ. В процессе работы, кромки трутся о шину, в результате металл постепенно стирается и цепь, не выдерживая нагрузки, рвется.

Вторая причина, это несвоевременная замена ведущей звездочки и пильной шины или их замена по отдельности. Согласно рекомендациям, которые дают производители, пильная гарнитура, шина и ведущая звездочка должны меняться комплектом. Это предупредит износ, растяжение и разрывы в результате повышенных нагрузок.

Третья, это брак при заточке специальным заточным станком. Диск станка вращается с высокими оборотами и если настроить глубину проточки неправильно или по каким-то причинам увеличится рабочий ход станка, то доли секунды хватит для того, чтобы подрезать края соединительной звенки. Если после заточки не проконтролировать её качество и наличие подрезанных звеньев, то в процессе работы под нагрузкой, резаная звенка может порваться.

Четвертая и последняя, это дефект клепок. Частой причиной разрыва цепи является неправильное её соединение или повторное использование соединительных звеньев. Если у вас порвалась режущая гарнитура, то информация о том как соединить цепь будет очень полезной.

Правила заточки

Чтобы правильно наточить цепь в домашних условиях необходимо знать и соблюдать несколько простых правил:

• Сохранить угол заточки режущей части электрической пилы можно только при помощи приспособления или станка;
• При затачивании напильником, количество его движений по режущей кромке должно быть одинаковым для всей режущей части;
• Напильник применяется только для правки (заточки не сильно затупленных режущих элементов);
• Скорость вращения диска заточного станка должна быть минимальной (в идеале – 0,5-1,0 тыс. об/мин);
• Напильник движется только вперед;
• При стачивании длины большинства зубьев более, чем на 90 %, режущий элемент утилизируется;
• Если зуб цепи сточен более, чем на 50 %, высоту ограничителя подачи можно сточить на 0,5 мм, до этого момента ограничитель подачи стачивать нельзя.

Последовательность звеньев – что учесть?

В стандартной цепи должно присутствовать 64 звена, при этом количество режущих зубьев составляет порядка 50%, то есть 32 элемента. Однако на рынке можно встретить и так называемую оснастку с пропусками или полупропусками. В таких изделиях конструкция обедняется за счет исключения отдельных соединительных или режущих элементов, причем сами звенья цепи бензопилы сохраняются. Насколько оправдано может быть применение такой режущей гарнитуры? С точки зрения производительности, этот вариант нежелателен, а иногда опасен из-за повышения травматизма. Снижается и рабочий ресурс пильной шины, а с ней и конструкционная стойкость самого агрегата. Но, цепи с пропусками стоят на 20-30% дешевле и к тому же в решении несложных задач распила их пониженная производительность не будет иметь большого значения.

Эксплуатационные характеристики или что важно знать о гарнитуре

Если на гарнитуре используются твердосплавные напайки, то это вовсе не означает, что она не имеет слабых мест. Победит хотя и характеризуется повышенной твердостью и устойчивостью к прочным материалам, однако он чувствителен к ударным воздействиям. Такие влияния возникают во время контакта цепи с абразивными поверхностями, что и способствует возникновению усталостного напряжения в сплавах. Однако это не единственная причина снижения эксплуатационного ресурса. При распиливании материалов происходит нагрев гарнитуры, а преобладание высоких температур продолжительного характера способствует снижению твердости победита.

Интересно! Твердосплавный материал, который нанесен на верхнюю часть зуба, и обычная инструментальная сталь (изготовлено звено), имеют разные коэффициенты теплового расширения. В итоге происходит снижение прочности соединения победитовых пластин, которые в процессе распиловочных работ попросту отпадают.

Чтобы продлить срок службы цепи для бензопилы из победита, необходимо соблюдать ряд некоторых предустановленных рекомендаций, а именно:

1. Для смазки цепи с напайками из победита использовать масла, не содержащие в составе серу. Это крайне важная рекомендация, так как сера вступает в контакт с кобальтом, нарушая его структуру, и снижая эксплуатационные параметры.
2. Контакт цепи с материалом (процесс называется подачей) должен происходить медленнее, чем обычно. Это позволит исключить возникновение ударных воздействий.
3. Скорость подачи увеличивается в процессе нагрева инструмента и гарнитуры.

Не стоит рассчитывать, что цепь с напайками из победита прослужит вечно. Такая гарнитура имеет ресурс, и он зависит от типа материалов, которые обрабатываются.

Когда и как нужно менять цепь?

Основным признаком критического износа считается чрезмерное растяжение цепной линии по звеньям. Деформации подвергается как основной ряд, так и звездочка с шиной, поэтому обновление стоит рассматривать комплексно. Если же планируется только лишь замена цепи, то следует прибегнуть к хитрости, поскольку на старую шину новую оснастку аналогичного типоразмера установить не так просто. Для регулярных работ желательно приобретать гарнитуру в трех размерных форматах. Главным параметром будет шаг и длина. В качестве среднего типоразмера должен быть выбран формат, прямо соответствующий характеристикам шины и звездочки. Попеременное использование разноформатных цепей скорректирует взаимодействие между рабочими органами и режущими зубьями. Это своего рода приработка зубьев цепи натяжением. Бензопила, в свою очередь, должна использоваться в разных режимах с точки зрения оборотов двигателя, если такая опция предусмотрена в принципе.

К другим признакам, которые должны стать поводом для обновления цепи, можно отнести механические повреждения зубьев. Даже при наличии теоретической возможности восстановления оснастки, специалисты рекомендуют отказываться от требующих ремонта элементов и переходить на новую гарнитуру. По каким параметрам ее подбирать, будет рассмотрено далее.

Особенности заточки пильных цепей

Пильная цепь представляет собой набор связанных между собой с помощью шарниров режущих зубьев сложной конфигурации. При обработке цепи необходимо обеспечить равномерность и одинаковость заточки всех зубьев, выдержать правильный угол режущей кромки, сохранить нужную конфигурацию зуба. Для решения этих задач существует несколько способов заточки, а также много разных инструментов и приспособлений.

Бензопила ФОТО: spila.ru

Пилу надо точить вовремя, иначе можно получить много неприятностей – снижение производительности, ухудшение качества реза, ускоренный износ механизма, даже травму.

Конфигурация зуба и угол заточки цепи бензопилы

Зуб бензопилы имеет сложную конфигурацию, которая зависит от направления движения цепи. У зуба две рабочие кромки: боковая, расположенная перпендикулярно оси перемещения звеньев, и верхняя, которая находится под определённым углом к направлению движения цепи. Каждый зуб имеет ограничитель глубины реза. Он определяет высоту снимаемой стружки. Главное усилие при резе приходится на рабочую кромку. Угол заточки зуба определяет качество работы инструмента.

Функциональные части зуба бензопилы и их вид ФОТО: proinstrumentinfo.ru

Каждая модель пилы имеет свой шаг режущих кромок, значение которого для бытовых и полупрофессиональных моделей связано с мощностью агрегата и крутящим моментом привода. Для продольного пиления шаг принимают меньше (например, 0,325 дюйма). Производительность работы при этом снизится, но требуемое усилие тоже уменьшится. При валке деревьев с большим диаметром ствола мощность двигателя не превышает 2500 Вт. Толщина режущей кромки у большинства бензопил устанавливается равной 1,3 мм.

Высота цепного профиля либо 0,625 мм, либо 0,762 мм, причём для бытовых пил применяется низкий профиль. При этом, немного возрастает вибрация пилы.

Кромка зуба для продольного распила должна быть очень острой и иметь угол в диапазоне 6º…12º, для поперечного – до 25º…30º.

В первом случае заточка должна производиться чаще, поскольку недопустимо малый угол наклона зуба способствует его быстрому выкрашиванию. Это особенно заметно у звеньев, которые изготовлены из конструкционных легированных сталей, содержащих кремний и марганец, например, 40ХГС или 35ХГСА.

Шаблоны и приспособления для заточки цепи бензопилы

Гораздо легче работать, имея большую уверенность получить правильный результат, в том случае, если мастер обеспечил себя набором вспомогательных приспособлений, в который входит шаблон. С его помощью выдерживаются правильные значения всех углов заточки зуба. Угол передней кромки записан в инструкции, обычно его значение 65º — 80º. Оценку значения заднего угла верхнего лезвия можно выполнить только по шаблону. Его величина должна быть в диапазоне от 50º до 60º.

Задний угол заточки пилы уменьшается с увеличением твёрдости древесины. Оптимальным при продольном распиле считается значением угла 10º…12º, и 25º…30º – при поперечном распиле.

Шаблон конфигурации зуба пилы ФОТО: proinstrumentinfo.ru

Периодичность заточки цепей бензопилы

Решение о заточке цепей пилы принимается не по календарю, а по оценке её работы. В первую очередь, следует осмотреть опилки. Если они имеют вид мелкой пыли, то цепь требует заточки. В противном случае, можно перегреть двигатель, что приведёт к образованию задиров на цилиндре. У тупой пилы повышенная вибрация и затруднённый заход гарнитуры в каждый новый пропил, что существенно снижает производительность распиловочных работ.

Регулировка натяжения цепи на бензопилах разных марок своими руками

Алгоритм настройки натяжения цепи для бензопил разных производителей является практически одинаковым. На некоторых бензопилах процедура несколько отличается, но вначале рассмотрим общий принцип настройки степени натяжения гарнитуры.

1. Первоначально необходимо убедиться в том, что инструмент нуждается в настройке степени натяжения. Оттянув гарнитуру от шины в верхней части, необходимо убедиться, что выступ хвостовика не превышает расстояние в 3-6 мм. Не забываем, что измерения и манипуляции по настройке необходимо проводить на остывшем инструменте, и только при положительной температуре окружающей среды.
2. Если цепь имеет значительное растяжение, то она не подлежит регулировке. Такую гарнитуру необходимо заменить или провести ремонт путем удаления нескольких звеньев.
3. Бензопила располагается на столе или прочих ровных поверхностях. Это необходимо для повышения удобства проведения процедуры. Когда работы выполняются в лесу, то понятно, что брать с собой стол для этого вовсе не обязательно.
4. Ослабеваем затяжку двух гаек ключом на «13» крепления шины. Причем это ослабление должно быть незначительным — не более половины оборота.
5. Переднюю часть шины необходимо поднять вверх по плоскости, удерживая в таком положении.
6. Далее находим регулировочный винт, расположение которого на разных моделях инструментов может отличаться, но находится он преимущественно рядом с местом соединения шины с корпусом бензопилы. Этот винт нужно вращать, чтобы отрегулировать величину натяжения режущей гарнитуры.
7. Вращение этого винта осуществляется при помощи отвертки или шестигранного ключа, что также зависит от формы шляпки. Перемещение винта по часовой стрелке способствует увеличению натяжения, а в противоположном направлении осуществляется ослабевание.
8. В процессе вращения винта необходимо проверять степень натяжения путем оттягивания цепи от шины в верхней части. Как уже упоминалось выше, значение выхода хвостовика звена должно быть не более 6 мм.
9. Проверяется режущая гарнитура также путем ее ручного перемещения по шине. Она должна перемещаться легко и без прикладывания физических усилий. Когда оттягивается цепь, и выступ хвостовика составляет 6 мм, но при этом гарнитура тяжело перемещается вручную, то необходимо еще ослабить ее натяжение.

Как только регулировка степени натяжения режущей гарнитуры бензопилы будет выполнена, необходимо затянуть гайки крепления шины. На этом процедура регулировки завершается, и можно приступать к работе инструментом.

Интересно знать! Регулировку натяжения цепи на бензопилах необходимо осуществлять не только при эксплуатации инструмента, но и при прохождении агрегатом процесса обкатки.

Визуальный пример того, как отрегулировать цепь на бензопилах марки Штиль, показано на видео ниже.

Виды сверл

Сверла, которые считают высокопрочными или победитовыми, можно разделить на две основных категории:

1. Для электрической дрели. Такой инструмент можно использовать в тандеме с обычной или ударной дрелью. Они предназначены для проделывания отверстий в керамической плитке, штукатурке, кирпиче и шлакоблоке. Их особенностью является хвостовик, приспособленный к жесткому удержанию в патроне. Подходит такая оснастка для деликатного сверления.
2. Ударные сверла для перфораторов, или, другими словами, буры. Их отличают от обычных по форме хвостовика, который, не имея жесткого крепления в патроне, позволяет инструменту совершать колебательные движения. Победитовым буром невозможно получить высокую геометрическую точность канала, но зато он, кроме всего прочего, легко справляется с бетоном, железобетоном и камнем.

Буры также делятся на три подгруппы:

1. Буры пологого типа. Это небольшие по длине и диаметру победитовые сверла. Для проделывания отверстий таким инструментом требуется приложить больше усилий, чем другими видами буров.
2. Оснастка спиралевидного типа. Этот инструмент может иметь разные диаметры, в том числе и большие. Длина здесь не ограничивается короткими экземплярами.
3. Буры шнекового типа. Это супердлинные победитовые сверла, позволяющие проделывать каналы свыше одного метра. За счет нарезанного по всей длине шнека пыль и частички бетона легко удаляются из канала.
