Художественная резка металла плазмой

3 лёгких способа ровно разрезать металлический лист болгаркой

На чтение: 3 минуты Нет времени?

Резка листового металла при помощи различных инструментов лишь на первый взгляд может показаться несложным делом. Ведь в зависимости от его толщины и размеров следует применять различные способы. Понятно, что лист любой толщины можно отрезать при помощи газа, но в этом случае идеально ровным край не получится, потребуется дополнительная обработка, а это лишняя потеря времени. Как же тогда поступить? Сегодня рассмотрим 3 лёгких способа разрезать металлический лист болгаркой так, чтобы края были ровными и при этом не получить травм.

Читайте в статье

Оборудование для художественной резки

Для самостоятельного изготовления резных картин на металле подходит механическая резка. Высокопроизводительное оборудование для художественной резки использует плазменную дугу и лазер. Такие станки имеют узкую специализацию. Они занимают большую площадь, работают на промышленном напряжении.

Для художественной обработки металла, дерева и пластика применяют фрезерно-токарные станки с ЧПУ. Они могут по заданным программам вырезать сквозной рисунок и сделать объемное изображение.

Сварочные аппараты используют для создания рисунков с крупными элементами без острых углов.

Сова из металла

Поделки из металла со сваркой или без неё довольно часто встречаются. Ярким примером тут может служить сова, выполненная из металла.

Для того чтобы её сделать необходимо:

• Нарисовать эскиз на бумаге;
• Положить его на лист из металла и неторопливо вырезать при помощи болгарки (края зачистить напильником или наждачной бумагой);
• Взять специальное зубило и молоток, чтобы сделать наброски будущих перьев;
• Изготовить птичий клюв, из проволоки (или прута) вырезать лапки, а в глаза вдеть болты;
• Соединить все полученные элементы между собой;
• Взять преобразователь ржавчины и пройтись по изделию, удалив налет, если он есть;
• Произвести покраску.

Особенности декоративной резки металла

Чем тоньше металлический лист и ниже температура его плавления, тем больше угроза того, что задержав режущую дугу на доли секунды дольше на одном месте, элемент может получиться не чётким. Для создания картин с мелкими, близко расположенными друг к другу элементами, методом плазменной резки, лучше создавать на режущих плазмой станках с ЧПУ.

Плазменная резка может проводиться на металлах разной толщины. Некоторые устройства для плазменной резки дают температуру нагрева пламени до 30000 °C, а глубина их реза достигает 20 см. Фигурная резка при таких показателях оборудования может использоваться не только для создания трафаретных скульптур, но и для выпуклых. Целесообразнее и экономически выгоднее толстые листы металла резать кислородом, а не плазменной горелкой, несмотря на довольно большую скорость резки.

Резка плазменной дугой отличается высокой скоростью, регулируемым нагревом пламени. Фигурная резка производится струёй плазмы, а не твёрдым режущим предметом, что даёт срезы без зазубрин. Для некоторых видов сплавов сильный нагрев сказывается разрушением структуры металла. Для фигурной резки это недопустимо. Благодаря тому, что при обработке плазменным резаком происходит нагрев очень тонкого участка, а охлаждение происходит быстро, структура металла не меняется.

Как сделать плазморез из инвертора — инструкция

При желании подобное оборудование в состояние изготовить своими руками любой владелец. Однако, чтобы самодельный плазморез смог эффективно выполнять свою работу, необходимо соблюсти все правила. В подобном деле инвертор будет практически незаменим, так как при помощи этого устройства будет обеспечена надежная подача тока. За счет него в работе плазмореза не будет возникать перебоев, а также удастся уменьшить расход электроэнергии. Однако при этом у него имеются и недостатки: он рассчитан на резку материала меньшей толщины, нежели при использовании трансформатора.

Выбор элементов

Если вы решили самостоятельно изготовить плазморез, то вам следует подготовить необходимые материалы и оборудование:

Инвертор или трансформатор, обладающий требуемой мощности. Чтобы не ошибиться во время покупки этого устройства, необходимо в магазине рассказать продавцу о том, для резки материала какой толщины вы планируете применять его. На основании этого и будет сделан выбор подходящего механизма. Учитывая, что резка будет выполняться вручную, желательно приобрести именно инвертор, что связано не только с его легковесностью, но и способностью уменьшить расходы электроэнергии.

Плазменный резак или плазмотрон точка. При его выборе необходимо опираться на те же критерии, что и в случае с инвертором. Важным моментом здесь является то, что оборудование прямого воздействия рассчитано на работу с токопроводящими материалами, а плазморез косвенного воздействия больше подойдет для работы с изделиями, не способными проводить электричество.

Компрессор для прогонки воздуха

Здесь следует уделить внимание его мощности, по которой он должен соотноситься с прочими подбираемыми компонентами. Кабель-шланговый пакет. Его задача будет заключаться в соединении всех вышеописанных элементов

Его задача будет заключаться в соединении всех вышеописанных элементов

Кабель-шланговый пакет. Его задача будет заключаться в соединении всех вышеописанных элементов.

Сборка

Еще до начала сборки самодельного плазмореза не помешает выяснить, совместимы ли компоненты, приобретенные вами между собой. Если вам ранее не приходилось изготавливать своими руками аппарат плазменной резки, то желательно обратиться за помощью к более опытным мастерам. Проведя анализ мощности каждого необходимого элемента, они дадут вам свою рекомендацию. Обязательно стоит позаботиться о наличии защитного комплекта одежды. Его вам придется использовать, когда настанет время проверить работоспособность самодельного плазмореза. Если говорить о процедуре сборки оборудования для плазменной резки, то она включает в себя следующие этапы:

На первом этапе необходимо подготовить все необходимые элементы для сборки и защитную одежду.

Далее, следует решить вопрос с источником бесперебойного питания.

Затем необходимо взять инвертор или же трансформатор, а также кабель подходящей толщины и электроды

Особое внимание уделите последнему элементу, который должен быть выполнен из бериллия, циркония, тория или гафния. Подобные материалы считаются наилучшим выбором для воздушно-плазменной резки

Гафний также может рассматриваться в качестве альтернативы, поскольку в этом случае сварщику или мастеру, который будет выполнять работу по разделению листов, будет обеспечена более высокая безопасность

Перечисленные элементы необходимо по порядку соединить между собой, в результате должна получиться электрическая дуга

Гафний также может рассматриваться в качестве альтернативы, поскольку в этом случае сварщику или мастеру, который будет выполнять работу по разделению листов, будет обеспечена более высокая безопасность. Перечисленные элементы необходимо по порядку соединить между собой, в результате должна получиться электрическая дуга.

Далее, к компрессору подключают шланг. Именно через него будет поступать воздух в аппарат плазменной резки. Второй край необходимо подсоединить к плазмотрону.

Возьмите небольшой кусок алюминия и проверьте в работе аппарат, который вы изготовили

Особое внимание уделите безопасности соединений

Вне зависимости от того, планируете ли вы изготавливать плазморез своими руками или же приобрести его в магазине, вначале следует изучить все модели, познакомиться с принципами их работы и вариантами исполнения. Важным моментом является и тип материала, который планируется в дальнейшем резать с помощью этого оборудования. Упростить себе задачу по выбору вы сможете, если вначале посмотрите видео, в котором показывается принцип действия аппарата ручной плазменной резки и технология работы с ним.

Где используется художественная резка металла

Художественная резка металла приобретает всё большую популярность среди архитекторов и декораторов. Балконы и ограды украшают маленькими произведениями современного искусства. Изящные фигуры становятся частью ландшафтного дизайна. Их используют для оформления таких объектов как фасад козырька крыши, беседка, садовая мебель, почтовый ящик и т.д. Красочное антикоррозионное покрытие станет отличным дополнением для осуществления дизайнерской задумки.

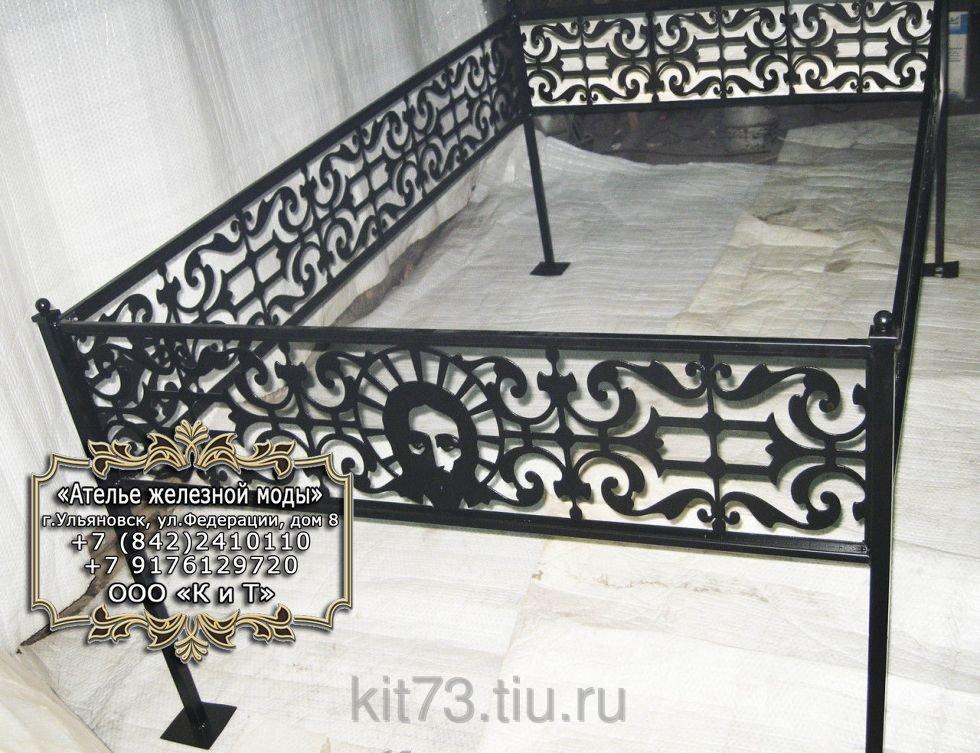

Решетки, созданные при помощи художественной резки металла, не только становятся оригинальным украшением фасада, но и способны остановить несанкционированное «вторжение» на территорию частной собственности.

Виды художественной резки металла

Фигурная резка металла выполняется одним из четырех основных способов, в основе которых лежат следующие технологии:

• лазерная;
• плазменная;
• гидроабразивная;
• гильотинная.

Каждая из технологий имеет достоинства и недостатки. Наиболее современными и потому прогрессивными и широко используемыми считаются первые две.

Лазерная резка

При лазерной резке по металлу для обработки и раскроя материала используется мощный лазер. Чаще данная технология используется в промышленных масштабах, где лазерный луч управляется специальной компьютерной программой. В результате узконаправленного воздействия происходит быстрое нагревание, плавление, а затем испарение или выдувание материала на участке, подвергаемом резке. При этом технология позволяет получать узкий рез с крайне малой зоной воздействия на обрабатываемую поверхность.

Лазерная резка имеет ряд преимуществ:

• относительно невысокий уровень затрат (по сравнению с большинством альтернативных технологий, за исключением плазменной резки) при обработке твердых сплавов;
• возможность работы с хрупкими сплавами, которые легко деформируются;
• безопасность технологических процессов (при использовании исправного оборудования);
• отсутствие или крайне малая деформация материала, которая достигается за счет узконаправленной обработки;
• возможность создания самых разнообразных и сложных контуров;
• отсутствие необходимости последующей отделки или обработки поверхности.

Благодаря особенностям технологии, с использованием лазерной резки можно выполнять рисунки любой сложности, не требующие при этом дополнительной обработки, так как кромки и края сразу получаются гладкие и ровные.

К недостаткам лазерной резки относится невозможность работы с алюминием и его сплавами с нержавеющей сталью. Это вызвано отражающими свойствами материала. Он может быть обработан только с использованием особо мощного лазерного оборудования.

Художественная лазерная резка металла является качественным способом создать узор с наименьшими затратами материала и времени.

Плазменная резка

• образуется электрическая дуга (между соплом и электродом или между металлом и электродом), зажигание которой происходит за счет импульса или короткого замыкания;
• из сопла подается газ, находящийся под давлением;
• под действием электрической дуги он превращается в плазменную струю, температура которой достигает 30 тыс. градусов, а скорость — 1,5 тыс. м/с.

При помощи фигурной плазменной резки возможна обработка листа толщиной до 10 см, а при использовании некоторых промышленных станков — до 20 см.

Плазменная резка металла обладает следующими достоинствами:

• возможность создания рисунков и фигур любой сложности;
• качественный, чистый и гладкий разрез;
• возможность обработки всех видов металлов;
• скорость и производительность используемого оборудования;
• отсутствие деформации материала;
• безопасность технологических процессов (если используемое оборудование исправно).

Художественная плазменная резка может применяться к материалам с ржавчиной или загрязнением, что не приводит к ухудшению качества обработки. По сравнению с резкой при помощи лазерного оборудования, плазменное обладает большей производительностью и диапазоном материалов, которые возможно обработать.

К недостаткам данного способа резки относятся:

• образуемый на кромке конус, вызванный особенностью технологии;
• несколько большая, по сравнению с резкой лазером, ширина реза.

Где взять художественные чертежи для плазменной резки

Сегодня, благодаря развитию Интернета, не так трудно найти необходимые чертежи для плазменной резки металла. Существуют отдельные сайты, посвященные подобным готовым изображениям. А уже по найденным эскизам можно создать необходимые изделия.

На страницах подобных интернет-ресурсов есть графические файлы для лазерной, плазменной и гидроабразивной резки в формате CAD. Обычно их можно использовать без дополнительной обработки, так как все контуры замкнуты, нарисованы дугами и отрезками.

Для файлов, предназначенных для резки в формате 2D, чаще всего используется наиболее популярный и читаемый формат DXF. Отметим, что его воспринимает подавляющее большинство станков с ЧПУ для резки листового металла. Такие заготовки отлично подходят для создания металлических арт-объектов, решеток, ворот, заборов, лестниц с необычным дизайном, даже элементов ландшафтного дизайна и украшений для интерьера.

Как болгаркой резать лист металла

Одним из самых быстрых способов раскроить оцинкованный лист считается резка болгаркой. Среди недостатков такой обработки — рваные края, которые придется дополнительно зачищать и выравнивать. Болгарка не подойдет для резки профнастила, так как искры во время резки могут повредить полимерное покрытие. Но для несложных работ, которые не требуют высокой точности и аккуратности, болгарка вполне подойдет.

Обратите внимание, при использовании такого электроинструмента приобретите специальный диск, который не повредит защитного покрытия на листе оцинковки. После резки профнастила края нужно зачистить и покрыть специальной краской

Таким оборудованием можно воспользоваться, если вы строите сарай из профлиста или делаете козырек. В таком случае вам не придется приобретать специальный и дорогостоящий инструмент.

Правила при работе с болгаркой:

• выбирайте диски с твердосплавными зубьями;
• работайте на низких оборотах;
• места среза обработайте специальным антикоррозийным покрытием.

Эскизы для плазменной резки

Как в городе, так и в сельской местности возвращаются традиции украшать собственное пространство оригинальными вещами, сделанными на заказ или собственными руками. Выражать свои эстетические потребности в украшении дома, садового участка стало проще с появлением плазменной резки металла.

В отличие от горячей ковки, которая много веков использовалась для создания оград, козырьков над крыльцом, флюгеров, каминных и печных дверок, процесс резки плазмой требует меньше физических затрат. Художественная резка металла плазмой более быстрый процесс изготовления, ковка, а рисунок получается ажурнее и тоньше.

Нагрев металла до очень высоких температур никак не сказывается на его технических характеристиках ввиду кратковременного контакта обрабатываемого материала с пламенем. Ввиду этого на срезах не образуются наплывы, значит, шлифовка готовому изделию не потребуется.

Самая кропотливая работа в художественной резке металла плазмой – создать эскизы для резки. Не являясь художником, придётся пользоваться способом увеличения понравившегося рисунка до необходимых размеров, проектируя его на лист металла посредством лампочки, размещённой в коробке, находящейся за изображением на бумаге. Такой самодельный увеличитель используется, если в доме с давних времён не сохранился диапроектор. Варьируется размер изображения перемещением рисунка, к пучку света или удаляя его на необходимое расстояние.

Художественная резка по металлу может быть разной по технике ведения резца. Для создания садовой скульптуры необходим чёткий абрис предмета. Лучше если резка будет проходить длинными чёткими линиями. Так же этот способ ведения режущей дуги по контуру элемента необходим для вырезания крупных элементов в ограде, на воротах и прочих деталях декора. Мелкие прорезы создаются короткими «мазками» пламени по листу металла.

Устройство плазмореза

Плазморез состоит из нескольких блоков:

Устройство плазмореза. Плазменная резка осуществляется плазморезом, который состоит из нескольких блоков

• источник электропитания;
• плазмотрон (резак);
• компрессор;
• комплект кабель-шлангов.

Источник электропитания

Источником электропитания может быть:

• трансформатор. Достоинством его является то, что он практически не чувствителен к перепадам напряжения электросети и позволяет резать заготовки большой толщины, а недостатком – значительный вес и низкий КПД;
• инвертор. Единственным его недостатком является то, что он не позволяет резать заготовки большой толщины. Достоинств много:
  • при питании от него стабильно горит дуга;
  • КПД на 30 % выше, чем у трансформатора;
  • дешевле, экономичнее и легче трансформатора;
  • его удобно использовать в труднодоступных местах.

Плазмотрон

Плазмотрон – это плазменный резак, с помощью которого разрезается заготовка. Он является основным узлом плазмореза.

Конструкция и схема подключения плазмотрона

Конструкция плазмотрона состоит из следующих составляющих:

• электрод;
• сопло;
• охладитель;
• колпачок.

Компрессор

Компрессор в плазморезе требуется для подачи воздуха. Он должен обеспечивать тангенциальную (или вихревую) подачу сжатого воздуха, которая обеспечит расположение катодного пятна плазменной дуги строго по центру электрода. Если этого не будет обеспечено, то возможны неприятные последствия:

• будет гореть нестабильно;
• могут образоваться одновременно две дуги;
• плазмотрон может выйти из строя.

Преимущества художественной лазерной резки

Декоративная

сегодня получила широкое распространение. К основным преимуществам этого метода можно отнести:

• возможность работы с тонким металлом;
• значительное сокращение времени на изготовление изделия;
• возможность получения ажурных изделий с тонкими элементами;
• готовое изделие не требует дополнительной обработки. Все срезы получаются четкими, без наплывов и зазубрин.

Фигурная

на станке с ЧПУ позволяет изготавливать декоративные элементы и сувениры из тонколистового металла совершенно одинаковые. Ручная резка лазером не гарантирует такого результата, рука мастера может дрогнуть, в результате возникают заметные отличия на отдельных раппортах рисунка.

Виды резки белой пищевой жести

Резку листового металла можно осуществить двумя основными способами: ручным и автоматическим. Ручной метод направлен на разрезание полос, заготовок по контуру, пазов с помощью ножниц или ножовочных станков. Такой процесс очень трудоемкий, занимает много физических усилий. Во время резки следует придерживаться техники безопасности, во избежание попадания в глаза осколков.

Резка на автоматических линиях является приоритетной и более востребованной. Оборудование состоит из нескольких устройств:

• Подающего;
• Разматывающего;
• Режущего блока;
• Пульта управления.

Все операции проводятся в автоматическом режиме без привлечения работников, что очень удобно. Управляет только один оператор. Готовые заготовки после резки складываются в пачки до 2 тонн и отправляются оптовым, розничным покупателям.

Плазменная резка стали

С помощью плазменной резки можно обрабатывать сталь различной толщины. В отличие от кислородной резки, обработке плазмой подчиняется и нержавеющая сталь. Данная технология режет практически без грота, что очень ценно для быстрого и качественно производства.

Плазменная резка нержавеющей стали обладает целым рядом преимуществ в сравнении с газовой резкой:

• Высокий уровень безопасности;
• Возможность изготавливать детали любой сложности и формы;
• Незначительное загрязнение окружающей среды;
• Быстрое осуществление прожига;
• Универсальность и экономичность технологии;
• Высокая скорость резки малых и средних толщин стали;
• Точность и высокое качество разрезов, чаще всего не требующее дополнительной обработки кромок.

Резка рулонной стали позволяет максимально оперативно и точно изготавливать листы заданного размера, а также штрипс – узкие полосы стали при продольном сечении.

Особенности процесса резки

Пользуясь плазморезами, надо учитывать их технические характеристики, химсостав применяемых смесей, параметры изделий, особенность их обработки.

Если у листов небольшая толщина (до 1см), достаточно будет иметь температуру маломощной плазменной дуги. Заготовки с большей толщиной можно кроить, добавочно стабилизировав дугу. Когда же толщина превышает 10 см, нужны плазменные установки, которые в состоянии сформировать дугу с более мощным воздействием.

Много значат виды источника. Для тонколистовой стали до 6 мм достаточно иметь небольшой ток. Чтобы обрабатывать листы, вдвое толще, понадобится источник с высоким уровнем тока. Когда же источник тока окажется более слабым, участки срезов будут иметь отложения шлака.

Ответственного подхода требует выбор составов, которыми обрабатывают заготовки, готовят их к раскрою. Обычно это смеси, содержащие аргон, азот и водород, в случае с медными сплавами, предпочтение отдают водороду. А вот при разрезании изделий из латуни, алюминия наиболее приемлемо сочетание таких элементов, как азот и водород.

Существуют модели плазморезов, которые способные разрезать несколько листов за один прогон. Когда же настрой на особое качественное резание, применяются плазмотроны на кислороде.

Что касается стола машины, под ним расположена система удаления частиц дыма, отходов металла. За резкой металлических листов осуществляется контроль со стороны ЧПУ блока. ПО (в корректном русском переводе) отслеживает процесс укладки их на стол в оптимальном режиме, производит расчет затрат времени, количества деталей, составляет отчеты.

Что такое художественная резка металла

С эстетической точки зрения художественная резка – это превращение грубого листа металла в картину с нежными линиями или оригинальный ажурный узор. Технически происходит вырезание большого количества замкнутых контуров, в результате чего возникает изображение на контрасте металла и пустот.

Металл режут различными способами на специальном оборудовании. Каждый тип станков имеет свои особенности и технические характеристики. Способ украшения забора и дома резьбой по металлу не является бюджетным, но значительно дешевле художественной ковки и проще в самостоятельном изготовлении резных деталей. Оборудования для резки в основном дорогостоящее и габаритное. В домашней мастерской его установить невозможно.

Специальный инструмент механическим способом и посредством нагрева до высоких температур режет тонкую полоску листа точно по нанесенной или запрограммированной линии. В результате получаются фигурки в рамке или со свободным криволинейным контуром. В зависимости от мощности оборудования могут обрабатываться листы до 10 мм толщиной. Для художественной резки используют прокат до 2 мм толщиной.

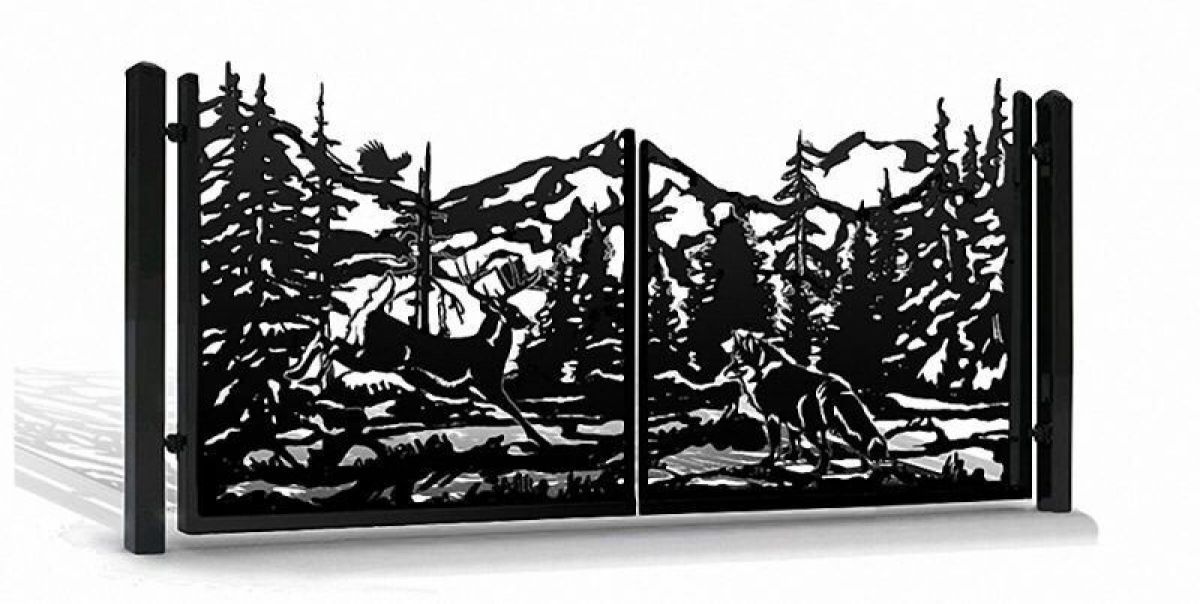

В результате получается элемент забора, ворота или решетка на окно. По степени неприступности изделия не уступают металлопрофилю и выглядят красивее тех, что выполнены с помощью художественной ковки. Вариантов рисунков неограниченное множество. Можно воссоздать любую двухцветную картинку из книги или интернета.

Виды плазменнй резки

Технология плазменной резки металла — это набор нескольких способов. Плазменно-дуговая резка подразделяется:

1. воздушно-плазменный способ резки металла;
2. газоплазменная;
3. лазерно-плазменный способ резки.

Первые два вида схожи по принципу действия, — электродуга плюс ионизированный поток раскалённого газа. Отличие в рабочем теле. В первом случае — воздух, во втором — какой-либо газ или водяной пар.

По способу обработки заготовок толщиной до 200 мм, применяется комбинированное оборудование. Современная промышленная установка сочетает термообработку газовой струёй или использование плазмотрона. Станки для резки оснащены модулем ЧПУ (числовое программное управление). Выполняют раскрой листового металла по прямой или криволинейной траектории.

Ручная плазменная резка — это классическая плазменно-дуговая резка. Переносные агрегаты (бытового уровня) режут чёрный металл с помощью воздушной ионизированной струи. Расширение ассортимента газов, влечёт значительное усложнение оборудования и рост его стоимости.

Лазерно-плазменная

Представляет собой комбинацию способов раскроя металла на одном станке. Лазерная резка применяется для работ с толщинами до 6 мм. Более размерные листы обрабатываются с помощью плазменно-дуговой резки.

Лазерная и пламенная резка, в сочетании на одном станке с ЧПУ, повышает производительность. Позволяют формировать различные линии раскроя, в том числе, рез отверстий.

Лазерная или плазменная резка, совмещённые на одном устройстве, значительно экономят производственные площади. Плазменно-дуговая резка используется на габаритных заготовках. Лазерная — при обработке мелких деталей с повышенными требованиями к точности раскроя.

Принципиальное отличие лазерного метода от плазменного, — источник нагрева. В лазере — это сфокусированный световой луч. Зона контакта чрезвычайно мала, поэтому удаётся получить локальное воздействие на деталь. Благодаря этому, ширина распила мала, качество раскроя выше, нежели плазматроном.

Из-за этого, плазменная резка труб постепенно сдаёт позиции там, где требуется высокая точность раскроя и предъявляется повышенное качество к краю изделия.

Фигурная резка металла

Фигурная резка металла — нанесение на металл надписей, рисунков или других графических элементов.

Выполняется такая резка, чаще всего, при помощи плазменных или лазерных станков. Станки плазменной резки более доступны по стоимости, однако качество реза на плазменном станке несколько ниже чем на станке лазерной резки. В силу большей доступности, мы рассмотрим именно станок бюджетный станок плазменной резки MaxiLite 3000. Сначала мы рассмотрим направления деятельности в которых применяется фигурная резка металла и разберёмся так ли востребована данная услуга.

Где применяется фигурная резка металла

Как уже отмечалось выше, станок плазменной резки не может похвастаться высочайшим качеством реза металла, однако есть много направлений фигурной резки металла где применимо именно такое оборудование. За последние несколько лет наши станки в том числе и бюджетный станок плазменной резки MaxiLite 3000 нашел применение в следующих направлениях:

• при изготовлении флюгеров;
• декоративных элементов для забора;
• декоративных элементов лестниц;
• для изготовления мангалов, уличных очагов;
• а так же других художественных элементов из металла, которые впоследствии планируется покрасить.

Давайте рассмотрим как выглядят уже готовые изделия вырезанные на станке плазменной резки MaxiLite 3000.

Гидроабразивная технология

Гидроабразивная резка – это технология обработки тонкой высокоскоростной струей воды с добавлением частиц абразивного материала – абразива.

Оборудование для такой резки позволяет работать не только с металлом, но и с пластмассой, деревом, керамикой.

На станке есть возможность настроить глубину резки, что особенно актуально, когда требуется резка до определенной толщины, а не насквозь.

Процесс гидроабразивной резки происходит следующим образом: вода под давлением подается в смесительную камеру, в которой вода смешивается с абразивом.

Затем через твердосплавное сопло смесь подается на место среза. После чего струя гасится водой из специального резервуара.

Температура во время резки не превышает 90°.

Достоинствами данной технологии являются:

Однако резка гидроабразивом имеет и недостатки, которые касаются не самой технологии, а оборудования:

1. Появление конусности. Срез металла вырезается неровно, а в виде воронки. Устранить конусность можно специальным оборудованием:
2. Неизменная скорость. Скорость является одинаковой и для тонкого, и для толстого металла, что влечет за собой большие энергозатраты.

А что в обзоре плазморезов

На предприятиях различных отраслей используют:

• стационарные модели, среди них есть машины портального; шарнирного; консольного типа для резки металла при помощи плазмы;
• мобильные или переносные такого же предназначения (вертикальная плазменная резка), оборудованные системами ЧПУ.

Сегодня несложно сделать выбор плазменного станка, – есть много производителей, специализирующихся на изготовлении устройств подобного рода. Ассортимент представлен отечественными и зарубежными моделями. Назовем и кратко охарактеризуем хотя бы некоторые из них:

Установка PlasmaCut от российской компании Юнимаш ориентирована на то, чтобы ее применяли на предприятиях среднего и малого бизнеса. Источник плазмы Hypertherm – из числа наиболее технологичных, в наличии механизм FOCUT, осуществляющий контроль за высотой резака, мощные ШД. Управлять ним можно дистанционно, посредством USB и Ethernet, со стойки, на которой смонтирован пульт управления.

Станок IGNIS для плазменной резки с ЧПУ (Россия) представляет несколько модификаций – IGNIS 2500, 3000 и 6000 с разными габаритами, мощностью плазмообразующего источника и грузоподъемностью. Все они рассчитаны на применение при толщине металла 28 мм, имеют стабильный спрос и применимы в техническом оснащении небольших по масштабу работы мастерских, предприятий.

Powermax считается машиной уникальных свойств, способной выполнять плазменный раскрой изделий, различных по виду и форме.

PlasmaBox – отличный станок из серии многокоординатных, имеет четыре ШД, работающих с разными мощностями.

РВ 6000, РМ 3000, PS 2500 – агрегаты, выполняющие нарезку заготовок с разной длиной и толщиной.

Все эти высокопроизводительные станки пользуются системой ЧПУ фирмы AMN. В некоторых моделях для применения в промышленности, плазмотрон охлаждается принудительно под воздействием жидкости, у остальных охлаждение – естественное воздушное.

Следует также сказать, что слабое место станков с программным управлением – уязвимость для воздействия электромагнитного излучения. Это делает устройства с ЧПУ требовательными к способу поджига электрической дуги. Наиболее безопасный вариант – пневмоподжиг, иногда обозначаемый в названиях моделей аппаратов как PN. Главная особенность пневмоподжига – подвижный электрод, который в нужный момент придвигается к соплу. За счет уменьшения расстояния для возбуждения дуги не требуются высокочастотные импульсы и помехи на электронику минимизируются. Сегодня на рынке представлено не так много аппаратов с пневмоподжигом, например, он реализован в плазморезе Triton CUT 100 PN CNC.
