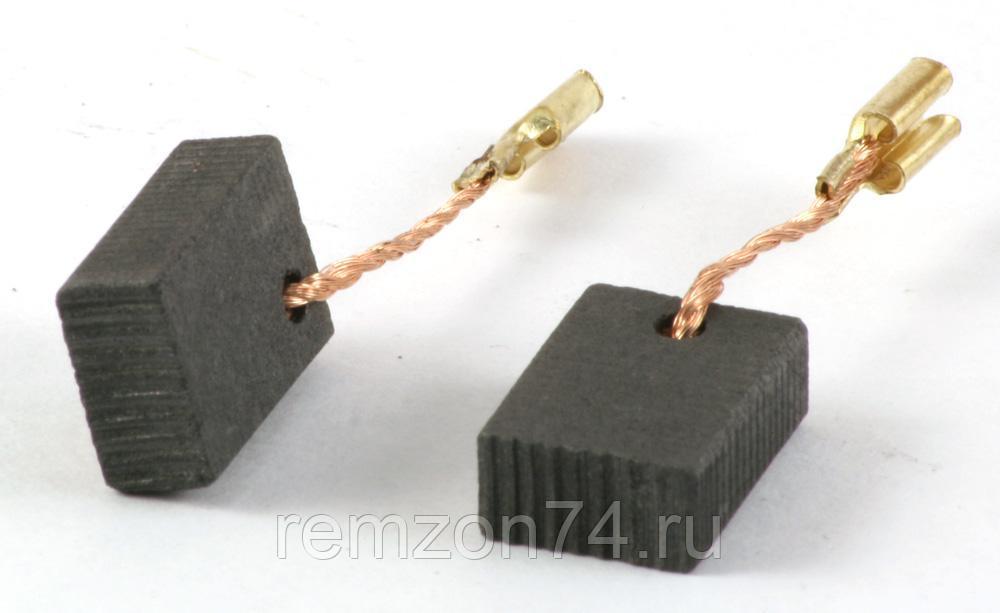

Графитовые щётки. Элемент жизни электроинструмента

Распространённые неисправности и причины их появления

Щётки выходят из строя регулярно — это обусловлено самим принципом их работы. При работе они постоянно трутся о коллектор, соответственно, подвергаются износу. Качественно изготовленные графитовые щётки для электроинструмента сделаны так, чтобы их истирание происходило медленно. Поэтому агрегаты, применяемые в быту, редко требуют ремонта — значительный ресурс работы при редком использовании инструмента в итоге приводят к тому, что износ щёток до критического уровня происходит лишь в исключительных случаях.

Износ графитовых щёток вызывает потерю или нарушение их контакта с коллектором. При частичной потере контакта часто возникает повышенное искрение. Иногда появляется «дёрганье», двигатель вращается неравномерно. В тяжёлых случаях мотор вовсе не запускается — в цепи разрыв. Нередко появляется эффект «зависания» щёток, когда они заклиниваются в направляющих и пружина не может обеспечить надёжный прижим к коллектору.

Поломки вроде обрыва поводка щётки, сломанной прижимной пружины или повреждения коллекторно-щёточного узла несложно определить визуально.

Причинами неисправностей являются:

  • эксплуатационный износ;
  • несоответствие габаритов, формы щёток их посадочным размерам;
  • загрязнение пластин коллектора;
  • межвитковое замыкание в обмотках;
  • износ коллекторных пластин;
  • изменение формы коллектора из-за биений вала.

Самой распространённой из перечисленных причин бывает обычный износ, как говорят, «от времени». Устраняется заменой щёток.

Виды и типы

Эл щетки бывают разных видов. Так, для легкой степени коммутации с двигателями используются графитовые элементы со связующими веществами и сажей в составе. Наиболее востребованными марками здесь признаны ЭГ61А и Г20. Внешне электрографитовые элементы напоминают предыдущие модели. Единственное отличие – в этапах производства. Так, на финише их помещают в специальные печи, где температура превышает 2600 градусов. Таким образом, материалы пресыщаются углеродом, а в последующем в силах гарантировать длительную жизнь инвентаря.

Такие элементы незаменимы в местах со средним уровнем сложности коммутации с генератором оборудования. Их максимальная устойчивость к трению существенно продлевает срок годности коллекторов

А еще их устанавливают, если важно снизить силу тока с контактных колец. К основным модификациям тут принадлежат ЭГ841, ЭГ14 и ЭГ2А. Угольнографитовые запчасти часто заказывают для сетевых перфораторов makita

Основным сырьем здесь является графит марки Г22 с максимальной устойчивостью к едким реагентам. В низковольтных генераторах используют в основном металлографические экземпляры (смотрите таблицу). Там приходится наблюдать сложные условия коммутации, поэтому выбор запчастей должен быть соответствующим. Большинство щеток в разном количестве содержат медь, олово и графит. Для повышения их прочности в состав вводят специальные металлы, повышающие устойчивость сырья к изнашиванию

Угольнографитовые запчасти часто заказывают для сетевых перфораторов makita. Основным сырьем здесь является графит марки Г22 с максимальной устойчивостью к едким реагентам. В низковольтных генераторах используют в основном металлографические экземпляры (смотрите таблицу). Там приходится наблюдать сложные условия коммутации, поэтому выбор запчастей должен быть соответствующим. Большинство щеток в разном количестве содержат медь, олово и графит. Для повышения их прочности в состав вводят специальные металлы, повышающие устойчивость сырья к изнашиванию.

Даже в условиях постоянно высокого давления такие щетки никогда:

  1. Не впитывают жидкости и газы
  2. Не лишаются изначальных физико-механических свойств
  3. Не выходят из строя раньше времени
  4. Не ставят под угрозу производительность болгарок, шуруповертов, сетевых лобзиков и дрелей

Лучшими металлографическими элементами считаются товары марок МГС, МГС и МГ. Они хорошо проводят электрический ток, снижают вероятность искрения, а главное, проявляют повышенную устойчивость к интенсивным воздействиям извне.

Проблемные места конструкции

Чаще всего неисправности могут возникнуть в:

Подшипники

Их расположение выполняется по краям ротора с таким условием, чтобы максимально передавать осевую нагрузку крутящего момента.

У обычного бытового инструмента они могут повреждаться по двум основным причинам:

Направления приложенных усилий

Подшипники бытового электроинструмента, как правило, не предназначены для восприятия боковых нагрузок. От частого их приложения, например, когда при работе дрелью нагружают не конец сверла, а прорезают щелевые отверстия его боком, на подшипниковый механизм передаются биения вала, создающие дополнительные люфты шариков в обоймах.

Работа в загрязненной среде

Коллекторный двигатель имеет воздушную систему охлаждения. Крыльчатка, надетая на ротор, забирает воздух через специальные щели в кожухе двигателя и прогоняет его по всему корпусу для отвода излишнего тепла от нагревающихся обмоток. Теплые потоки выбрасываются через специальные отверстия.

Если в помещении создана пыльная среда, то она будет засасываться внутрь корпуса и проникнет на подшипники и коллекторно-щеточный механизм. Возникнет абразивное воздействие на соприкасающихся при вращении частях, их преждевременный износ, а также нарушение электрической проводимости на контактах щеток.

Использование коллекторного двигателя не по назначению, например, сбор потока строительной пыли бытовым пылесосом вместо строительного, наиболее частая причина его поломки.

Дрель искрит на щетках — что делать

Итак, у вас дрель искрит на щетках и вы не знаете, что делать в такой ситуации. Эта статья расскажет, из-за чего это происходит, нужно ли это исправлять, а если нужно, то как.

Сразу стоит отметить, что наличие указанного искрения во время работы — это вполне допустимое явление. Правда только в том случае, если искры небольшие и их не так уж и много. Если же они прямо сыпятся, то это может свидетельствовать о неисправности.

Заметим, что на новом исправном электроинструменте щетки могут первое время тоже сильно искрить, так как им необходимо сначала притереться. На притирку обычно хватает 10-15 минут работы. Если после этого все осталось как было, то лучше отнести инструмент обратно в магазин с претензией.

Если же ваша дрель уже негарантийная, то можно попробовать исправить все самому.

Но сначала опишем причины данного явления.

Почему искрят щетки в электродвигателе

Искры, в том числе и на исправном движке, появляются из-за механического воздействия между щетками и коллектором. Щетка, двигаясь по коллектору от одного его контакта к другому, поочередно образует и разрывает соединение с каждым из них. А теперь вспомните, что бывает, если из розетки выдернуть любой работающий электроприбор — обычно в такой момент между вилкой и розеткой проскакивает искра. В случае щеточным двигателем это такое же явление.

Поэтому небольшое искрение даже на исправном электродвигателе допустимо, поскольку соединение и разрыв здесь постоянно возникают.

Причины сильного искрения и способы их устранения

Теперь перейдем к сильному искрению. Оно возникает в основном по следующим причинам:

  1. загрязнение контактов коллектора нагаром
  2. попадание графитовой пыли между контактами коллектора
  3. межвитковое замыкание в обмотке якоря

Пройдемся по каждому пункту отдельно.

1) Загрязнение нагаром получается в результате перегрева двигателя. Наличие нагара приводит к еще большему трению, что ведет к еще более быстрому перегреванию и еще большему образованию нагара. Что очень быстро приводит к поломке.

Излишнее искрение же здесь получается из-за того, что нагар образует дополнительное сопротивление, при котором искра при разрыве получается более крупной и мощной.

В общем нагар следует незамедлительно удалить.

Делается это нулевой наждачной бумагой. То есть надо извлечь коллектор вместе с якорем и аккуратно его зачистить. В идеале желательно проводить зачистку на токарном станке, чтобы не нарушить правильность окружности. Но, как правило, такой возможности нет, поэтому можно обойтись и ручной зачисткой. Главное при этом не переусердствовать.

2) При работе дрели щетки стираются, из-за чего образуется графитовая пыль. Она запросто может скапливаться между контактами коллектора и приводить к замыканиям между ними, так как она является проводником электричества и имеет свое сопротивление. Из-за этого ток распределяется неравномерно, что приводит к возникновению крупных искр в некоторых местах.

У исправной дрели стирание происходит довольно медленно, поэтому графитовая пыль почти не скапливается. Соответсвенно ее накопление сигнализирует о том, что щетки при работе занимают неправильное положение. Обычно такое бывает, когда они стоят не вплотную в своем пазе, а, наоборот, имеют некоторый люфт.

Часто такое происходит при замене щеток, когда их подбирают не совсем подходящими по размеру

Поэтому при замене этому моменту следует уделять пристальное внимание

Ремонт такой неисправности осуществляется путем удаления пыли каким-либо заостренным инструментом и замены щеток на более подходящие по размеру.

3) В случае возникновения межвиткового замыкания в якоре, ток поступает в большем значении на одни контакты и в меньшем на другие. Из-за этого в некоторых местах проходит ток большего значения, чем нужно, в результате чего образуются крупные искры.

Выявлением такого замыкания нужно заниматься, когда два предыдущих пункта не дали особого эффекта. Оно производится на специальном приборе, который создает переменное магнитное поле. При помещении в это поле якоря он начинает дребезжать, так как в нем появляются наведенные токи.

Такой прибор некоторые изготавливают сами из силового трансформатора, в сердечнике которого делается вырез, куда и помещается якорь.

Если причина оказалась в межвитковом замыкании, то нужно перемотать обмотку либо полностью заменить якорь.

Таковы причины возникновения чрезмерного искрения на щетках дрели. Помните, если ничего с этим не делать, то, скорее всего, двигатель в скором времени сломается. Поэтому не ленитесь и проделай указанные в статье рекомендации.

instrument-tehnika.ru

Основные характеристики устройств

Щетки могут выпускаться вместе с проводниками. Их изготавливают из металла. Но существуют модификации и без проводников. Чтобы закрепить провод на конструкции щетки используется несколько разных вариантов – развальцовкой, впрессовкой, пайкой.

При этом сами тоководы различаются марками. Они могут быть многожильными из медной проволоки (МПЩ), гибкими, отличающимися плетением из аналогичной проволоки (ПЩ), универсальными с повышенной степенью гибкости (ПЩС).

Рассматривая описание щеток для двигателей, нужно отметить наличие наконечников контактного типа на проводе. Они необходимы для более качественного крепления болтами держателей, расположенных на щетках. Для удобства такие наконечники различаются по форме – вилочные, флажковые, двойные и пластинчатые.

Электрощетки должны обеспечивать заданный режим функционирования основного и вспомогательного электрооборудования с минимальными расходами на ремонтно-обслуживающие работы.

Поэтому к ним предъявляются определенные требования:

  • безопасность и надежность коммутационного контакта без искрения и риска замыкания на обмотках;
  • недопущение нарушений контактного прилегания с движущимися компонентами агрегата;
  • устранение потерь электроэнергии в контакте скользящего типа;
  • прочность к механическим воздействиям, сопротивление трению;
  • износоустойчивость материала.

Коллекторный электродвигатель постоянного тока

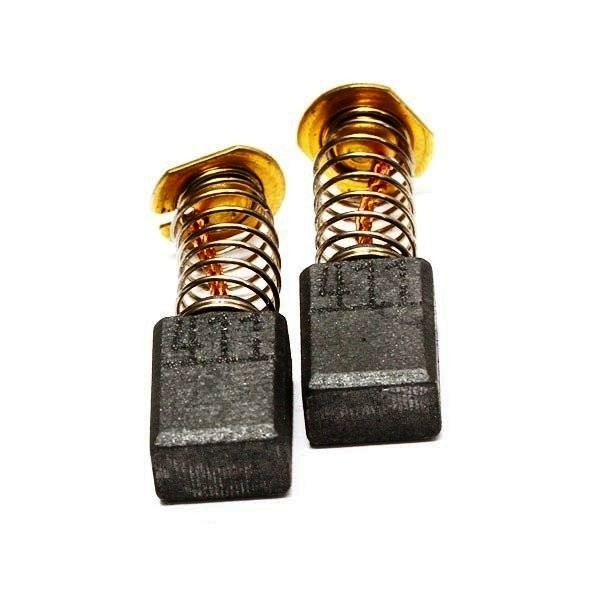

Это деталь небольшого размера, которая состоит из мягкой длинной пружины, наконечника, имеющего форму параллелепипеда либо цилиндра, а также контакта. Их основная функция – передача электрической энергии на обмотки ротора электродвигателя машины. За счет этого происходит его вращение. Щеткам свойственно истираться с течением времени. Происходит это из-за того, что они плотно прилегают к оси вращающегося ротора электродвигателя стиральной машины. Для их изготовления применяют мягкие токопроводящие материалы. Это необходимо, чтобы не вывести из строя элементы якоря.

Основное отличие щеток электродвигателя состоит в их прижимном элементе. Он может быть угольно – графитовым, меднографитовым или электрографитовым. Все щетки электродвигателя содержат стальную пружину и контакт из меди.

Инструкция по замене

В домашних условиях данная операция осуществляется по схеме: сначала нужно очистить коллектор от пыли. С этой целью опытные пользователи рекомендуют бензин. Как только от грязи не останется и следа, нужно постараться притереть новый элемент к коллектору. С неровностями поможет справиться наждачка.

Даже если степень износа разная, менять нужно все элементы. Их средний срок годности определяется часами работы оборудования. Так, если инструментом пользуются раз в месяц, 90 часов – минимальный показатель, который вполне реально увеличить до 125 часов. При частом применении инвентаря в разных погодных условиях, 85 часов – потолок.

https://youtube.com/watch?v=fnm2-Fqm-Dg

Особенности щеток

Если говорить об электрощетках, то сначала нужно пояснить название. Щетками это приспособление было названо еще в начальные времена своего существования (начало XX века), когда, действительно, для снятия тока с ротора электродвигателя применялась конструкция, напоминающая щетку или, точнее, кисточку. Такое устройство, несмотря на высокую эффективность, оказалось слишком недолговечным и было заменено на более прочное, из плотного материала, в который запрессовывается медный провод.

Движение ротора электромотора вызывает постоянное трение рабочей поверхности электрощеток, что является главной причиной выхода из строя этой детали. В итоге их приходится периодически менять. Этот процесс естественен и неизбежен при длительной эксплуатации любого электроинструмента. Выявить износ щеток очень просто: надежный ранее агрегат начнет работать с перебоями, может появиться характерный запах озона от обильного образования искр в токосъемнике. Желательно заменить электрощетки при первых признаках их истирания.

В первом случае изделие прессуется при высоком давлении, а затем обрабатывается термически, обретая повышенную износостойкость. Угольный вариант наиболее дешев, так как не предполагает термической обработки. Такие щетки наименее долговечны. Металлографитные щетки наиболее дороги, так как, кроме углерода, содержат металлический порошок. Это наиболее износостойкий вариант, который в бытовой технике можно встретить очень редко. Как уже упоминалось, также щеткой называется съемная насадка для болгарки.

Чтобы УМШ (углошлифовальная машина) выполняла свои главные функции, на нее необходимо установить ту или иную насадку. Это могут быть отрезные или шлифовальные диски или щетки с разного рода ворсом, закрепленным по кругу. Такое съемное устройство именуют кордщеткой или еще короче – корщеткой. Щетки, как и диски для УМШ – расходный материал. В процессе работы они истираются, и их необходимо менять. Щетки для болгарки устроены таким образом, что устанавливаются на шток благодаря отверстию в центре, это их главное отличие от щеток для дрели, имеющих хвостовик для их установки в патрон дрели.

В профессиональном оборудовании щетки выключаются автоматически

Генераторные меднографитовые щетки – не самый безопасный вариант для двигателей электроинструмента. Движение заряженных частиц в генераторах гораздо интенсивнее, да и щеточный узел не рассчитан на низкие значения. Использование таких элементов чревато поломками обмоток. Полный выход из строя происходит из-за чрезмерно высоких температур и тока

В выборе запчастей важно помнить: в профессиональных инструментах с наиболее высокими показателями мощности используются самовыключающиеся элементы. Если установить другие, техника даст сбой

Бывает, графитовые медные щетки заказывают для устройств с дополнительными контактами. В этом случае потребуются только фирменные элементы, которые действительно соответствуют техническим параметрам инвентаря. Таким запчастям свойственен длительный период использования и более высокая устойчивость к температурным воздействиям. Вот почему до 45% украинцев обращаются за расходными материалами для электроинструментов bosh только к официальным дилерам.

Принципы выбора

При покупке корщетки нужно обратить внимание на несколько факторов:

  • материал и количество рядов ворса;
  • форму ручки (прямая или согнутая);
  • материал корпуса;
  • длину ручки.

Прежде чем покупать инструмент рекомендуется подержать его в руках, проверить насколько он удобен.

Преимущества

Преимущества:

  • если ручка железная, инструмент прослужит много лет;
  • с помощью щетки можно зачищать различные загрязнения;
  • оснастка для электроинструмента позволяет очищать металлические поверхности от окалин, зачищать сварочные швы;
  • используя щетку по металлу, можно проводить браширование древесины.

Производители и стоимость

Известно огромное количество производителей ручного инструмента для зачистки металлических изделий. Из них выделяется несколько популярных компаний:

  • Энкор;
  • TOPEX;
  • ATAKA;
  • Sparta;
  • KWB.

Стоимость инструмента зависит от материала ручка, ворса. Средняя цена ручных щеток — 300 рублей.

Разные виды щеток (Фото: Instagram / osbornrus)

Это интересно: Сверла по керамограниту — особенности и разновидности

Замена щёток электроинструмента

В нашем несовершенном мире нет ничего вечного — и как на зло этой прописной истине захотелось подтвердится во время того, как я работал болгаркой: сквозь корпус в районе местоположения щёток начало пробиваться яркое свечение — это значит ресурс этих самых щёток подошёл к концу и, соответственно, необходима их замена. Наудачу аврал случился как-раз в конце работы и не возникло необходимости срочно искать замену вышедшему из строя инструменту.

Всё-таки работы связанные с резанием различных видов камня, облицовочной плитки, бетона и тому подобного дали о себе знать: и даже маститый DeWalt не выдержал и трёх лет — как ни защищай инструмент, а воздух с частицами абразива проходит в качестве охладителя через внутренности шлифмашины, а так как прессованный графит, из которого сделаны щётки, материал довольно мягкий — из «съедает» в первую очередь. Я себя успокаивал тем, что щётки — это почти расходник и их замена ну ни как не ударит по карману.Огорчение пришло, когда покурив около часа интернет я нашёл нужные мне щётки только в одном магазине в Одессе, да и то позвонив на следующее утро в этот магазин, консультант добил меня, сказав что требуемого мне товара на складе нет и не будет по крайней мере до следующего года точно.

Поняв, что выхода нет, а рабочая болгарка нужна уже завтра, было принято решение «вставить руки» и проявить Русскую смекалку.

Кстати у DeWalt очень продумано сделан корпус: отсек щёток и кнопки(кстати — пыле защищённой) стоит особнячком и открутив 4 винта раскрывается только сам отсек, а якорь и всё остальное находится в собственном корпусе.

Щётки закреплены в подпружиненых щёткодержателях; а не в латунных стаканах, как у лучших образцов китайпрома. Для того чтоб пружина не упиралась во время ремонта или обслуживания в ламели коллектора — предусмотрены парковочные штырьки (на фото видно).

Снимаю щётки прямо с держателями: внутри одной видно отверстие и в нём пружинку — что-то мне подсказывает это своеобразный сигнализатор износа. Пружина при трении о коллектор даёт сноп искр тем самым говоря о необходимости замены самих щёток.

Другая щётка слегка поживее — такая неравномерная выработка обусловлена положением щёток относительно струи воздушно-абразивной смеси вылетающей из рабочей зоны.

Вытаскиваю щётки из держателей, замеряю штангенциркулем и ищу в заветной коробочке с разномастными детальками щётки хотя бы отдалённо приемлемые по размеру. Таковые нашлись довольно быстро. Отличие было только в размере (естественно в большую сторону) и в расположении выхода контактного провода.

Необходимый размер был получен путём допиливания донора плоским надфилем и наждачной бумагой зернистостью около 150, также у оригиналов на донной части имелась небольшая выборка которая была запилена тем же надфилем.

Путём постоянных примерок между резнёй по графиту я добился отличной посадки донорских щёток в держатели; для того, чтоб выходящий не из того места контактный провод дал щётке полностью сесть в гнездо — круглым надфилем была вырезана канавка в которую и улёгся проводок.

Ну вот щётки вставлены в держатели, а щёткодержатели установлены на свои места: теперь необходимо как-то присоединить провода выходящие из щёток к соответствующим клеммам.

Скажу честно: я не придумал ничего лучше и отрезав провода со старых щёток спаял их с проводами новых — да, согласен это не правильно — пайка в этом месте не очень хороша, но у меня особо не было вариантов: провода как видите везде коротенькие и выкрутится по-другому не получалось.

Да и залудил я качественно и пропаял на совесть — в общем: не оторвётся — хорошо; оторвётся — тогда будем мыслить. Главное что после сборки DeWalt заработал. Никаких искрометаний из-под новых щёток я не наблюдал, звук работы инструмента был ровный и без нареканий, а завтра новые щётки пройдут обкатку на резании металла.

Спасибо за внимание!

Особенности подбора

Планируя покупку, следует подробно изучить, как выбрать щетки для электродвигателя. Если установленные щетки износились, то целесообразно определить их основные параметры, что поможет в последующем правильно заменить устройства. Важны также геометрические формы, размер, марка графита.

Если вы выбираете графитовые щетки, то учитывайте, что они могут быть жесткими и мягкими. При этом медь на коллекторе также отличается по жесткости. Когда вы выбираете несовпадающие варианты, то один из элементов будет выходить из строя быстрее из-за высокой силы трения и износа.

Щетки различаются и по уровню активного сопротивления

Это важно знать для расчета параметров обмоток и характеристик ПРУ. Щеточный узел должен работать согласованно. Поэтому следует учесть особенности прижимного блока, характеристики направляющих и контактных групп

Поэтому следует учесть особенности прижимного блока, характеристики направляющих и контактных групп

Поэтому следует учесть особенности прижимного блока, характеристики направляющих и контактных групп.

От степени прижима зависит надежность работы. Если прижатие чрезмерное, то коллектор и щеточный блок могут перегреваться, а при недостаточной степени прижима возможно искрение.

На фото щеток для электродвигателей представлены разные их модификации. Однако не все из них могут применяться в конкретных условиях. Например, не рекомендуется монтировать в электроинструменте генераторные модификации медно-графитовых изделий. Чрезмерный перегрев и высокие токи приведут к проблемам с работоспособностью обмоток.

Устройство и принцип действия щеточного двигателя

Щеточный двигатель по-другому еще называется коллекторным. Состоит двигатель из нескольких важных частей.

Ротор

— по-другому, якорь. Как раз он вращается внутри и преобразует электрическую энергию в механическую. Якорь обмотан медной проволокой(обмоткой) с разных сторон ротора. За счет прохождения тока через проволоку создается магнитное поле, которое в свою очередь и создает вращение элемента.

На обмотке в бесщеточном двигателе установлен коммутатор, который используется для переключения с одной обмотки на другую, что позволяет менять направление вращения ротора. Этот коммутатор и есть коллектор

, от которого взял свое название двигатель.

Чтобы напряжение передалось на обмотки, а ток прошел через коллектор в двигатель устанавливаются специальные щетки

. Щетки обычно состоят из графита; они всегда контактируют с коммутатором и обеспечивают подачу энергии к катушкам с обмоткой. Есть две щетки, и каждая из них подключается к противоположному полюсу батареи. Это гарантирует, что при вращении ротора ток, протекающий к катушкам, постоянно меняет направление. Это приводит к необходимому изменению магнитного поля, которое позволяет ротору продолжать вращаться.

Все вышеописанные элементы установлены в статор. Статор

— неподвижных элемент двигателя, в котором могут быть либо еще одна катушка с проволокой, либо постоянный магнит. За счет того или другого элемента и создается магнитное поле обратной полярности ротору, из-за чего тот вращается.

Коллекторные двигатели могут работать от переменного напряжения, так как при смене полярности ток в обмотках возбуждения и якоря также меняет направление, в результате чего вращательный момент не меняет своего направления.

Виды электродвигателей

Сегодня существуют довольно много электродвигателей разных конструкций и типов. Их можно разделить по типу электропитания:

По принципу работы:

Принцип работы и устройство асинхронного электродвигателя

В корпусе асинхронного двигателя укладываются обмотки статора (для 380 Вольт их будет 3), которые создают вращающееся магнитное поле. Концы их для подключения выводятся на специальную клеммную колодку. Охлаждаются обмотки, благодаря вентилятору, установленному на вале в торце электродвигателя.

Ротор, являющиеся одним целым с валом, изготавливается из металлических стержней, которые замыкаются между собой с обоих сторон, поэтому он и называется короткозамкнутым. Благодаря такой конструкции отпадает необходимость в частом периодическом обслуживании и замене токоподающих щеток, многократно увеличивается надежность, долговечность и безотказность.

Как правило, основной причиной поломки асинхронного мотора является износ подшипников, в которых вращается вал.

Принцип работы. Для того что бы работал асинхронный двигатель необходимо, что бы ротор вращался медленнее электромагнитного поля статора, в результате чего наводится ЭДС (возникает электроток) в роторе

Здесь важное условие, если бы ротор вращался с такой же скоростью как и магнитное поле, то в нем по закону электромагнитной индукции не наводилось бы ЭДС и, следовательно не было бы вращения. Но в реальности, из-за трения подшипников или нагрузки на вал, ротор всегда будет вращаться медленнее

Магнитные полюса постоянно вращаются в обмотках мотора, и постоянно меняется направление тока в роторе. В один момент времени, например направление токов в обмотках статора и ротора изображено схематично в виде крестиков (ток течет от нас) и точек (ток на нас). Вращающееся магнитное поле изображено изображено пунктиром.

Например, как работает циркулярная пила. Наибольшие обороты у нее без нагрузки. Но как только мы начинаем резать доску, скорость вращения уменьшается и одновременно с этим ротор начинает медленнее вращаться относительно электромагнитного поля и в нем по законам электротехники начинает наводится еще большей величины ЭДС. Вырастает потребляемый ток мотором и он начинает работать на полной мощности. Если же нагрузка на вал будет столь велика, что его застопорит, то может возникнуть повреждение короткозамкнутого ротора из-за максимальной величины наводимой в нем ЭДС

Вот почему важно подбирать двигатель, подходящей мощности. Если же взять большей, то неоправданными будут энергозатраты

ИНФОРМАЦИОННЫЕ ДАННЫЕ

  • 1. РАЗРАБОТАН И ВНЕСЕН Министерством электротехнической промышленности СССР

  • 2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.09.85 № 3182

  • 3. Стандарт полностью соответствует СТ СЭВ 2305—80

  • 4. ВЗАМЕН ГОСТ 24689-81

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД. на который лака ссылка

Номер пункта

ГОСТ 9078-84

5.2.3

ГОСТ 9506.1-74

4.1. 4.3

ГОСТ 9506.7-74

4.1. 4.9

ГОСТ 9570-84

5.2.3

ГОСТ 12232-89

1.3, 4.1. 4.4. 4.5

ГОСТ 14192-96

4.15. 5.2.4

ГОСТ 15150-69

5.3.1, 5.3.2. 6.3

ГОСТ 15543-70

6.3

ГОСТ 15841-88

5.2.3

ГОСТ 15895-77

4.11

ГОСТ 16511-86

5.2.3

ГОСТ 18242-72

3.2.1, 3.2.3

ГОСТ 18321—73

3.1

ГОСТ 18620-86

5.1.1

ГОСТ 21650-76

5.2.3

ГОСТ 22322-77

5.2.3

ГОСТ 22637-77

5.2.3

ГОСТ 23216-78

4.15. 5.2.1. 5.3.1

ГОСТ 24297-87

3.8

ГОСТ 24597-81

5.2.3

ГОСТ 30262-95

4.1, 4.6—4.8

  • 6. Ограничение срока действия снято Постановлением Госстандарта от 18.04.91 № 528

  • 7. ИЗДАНИЕ (ноябрь 2003 г.) с Изменениями № 1, 2, 3, утвержденными в декабре 1986 г., феврале 1988 г., апреле 1991 г. (ИУС 4-87, 5-88, 7-91)

Редактор В.П. Огурцов Технический редактор О.Н. Вгвеова Корректор М.В. Бучная Компьютерная верстка И.А. Налейкиной

Им. лип. № 02354 от 14.07.2000. Сдано в набор 24.11.2003. Подписано в печать 12.12.2003. Уел. псч. л. 1.40. Уч.-изд.л. 1.15. Тираж 187 экз. С 12995. Зак. 1050.

Отпечатано в филиале ИПК Издательство стандартов — тип. «Московский печатник». 105062 Москва, Лялин пер.. 6. Плр № 080102

Схема подключения (упрощенная)

Типовая схема подключения предусматривает вывод на контактную планку до десяти контактов. Протекающий по одной из щеток ток L поступает на коллектор и якорь, затем переходит на обмотки статора через вторую щетку и перемычку, выходя на нейтраль N.

Рекомендуем:

  • Dji phantom 3 standard: инструкция, описание, достоинства
  • Как называется электродоска без руля
  • Классификация электродвигателей

Изменить направление вращения возможно, если поменять на контактной планке местами выхода обмоток. Напрямую двигатель включают, когда вывода ротора и статора подсоединены щеточно-коллекторный механизм. Для включения второй скорости используются выводы половины обмотки. Нельзя забывать, что с момента такого подключения мотор работает на максимальную мощность, поэтому время его эксплуатации не может превышать 15 секунд.

Видео: Подключение и регулировка оборотов двигателя от стиральной машины

Щетки для электрических машин: простая технология и универсальное применение

Щетки для электрических машин: простая технология и универсальное применение

Электрощетки представляют собой специальные электропроводящие детали токосъемного устройства, которые применяют для подвода тока на коллекторах и контактных кольцах электрических вращающихся машин.

Электрощетки достаточно часто используют в электрических машинах постоянного тока, условия коммутации которых достаточно тяжелы и имеется склонность к эксплуатации при ярко выраженной неравномерной нагрузке. Нередко электрощетки задействуются в малогабаритных универсальных двигателях с большим количеством оборотов, а также в крановых двигателях. Электрощетки ЭГ просто незаменимы в электромашинах вспомогательного типа подвижного состава железнодорожного транспорта.

Электрографитные щетки ЭГ изготавливают из специальной смеси графита, сажи и необходимых связующих веществ. Сама технология относительно проста, по ее завершению электрощетки подвергаются обжигу. Электрощетки главным образом складываются из обычного графита и необходимых связующих материалов. Зачастую электрощетки ЭГ находят свое применение в различных электромашинах постоянного тока, в генераторах тока высокой силы, в генераторах сварочного типа, однофазных и многофазных коллекторных двигателях, а также универсальных коллекторных двигателях, в системах прокатных станков, инструментах и электробытовых приборах различного назначения.

Электрографитные электорощетки ЭГ подвергаются специальной термической обработке в специализированных печах под высокой температурой (до 2500 С). Электрощетки могут маркироваться следующим образом: ЭГ4, ЭГ8, ЭГ2а и т.д.

Сама процедура, при которой электрощетки ЭГ подвергаются термической высокотемпературной обработке называется графитацией.

В имеется возможность приобрести электрощетки ЭГ необходимой маркировки — ассортимент продукции всегда позволяет клиентам найти именно то, что им необходимо. Вся продукция, предлагаемая компанией, имеет сертификаты поставщиков и широко применяется в различных областях промышленности и быта, а ее стоимость наверняка приятно Вас удивит.

Щетки классифицируются в зависимости от применяемых материалов и особенностей технологического процесса. Они делятся на три группы:

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
