Где можно отремонтировать перфоратор Makita

Что такое перфоратор и как он устроен

Этот инструмент используют для ударных работ, при снятии старых твердых, но хрупких материалов: кирпичной кладки, бетона, плитки. Перед тем, как разобрать перфоратор Макита, Штурм (Sturm), Элитеч (Elitech), Энкор, Вихрь, Декстер, Wert, АЕГ и т.д., надо знать из чего он состоит.

Разные модели инструмента друг от друга отличаются мощностью и выполняемыми функциями, но во всех имеются обязательные основные системы и узлы.

В каждом перфораторе есть:

• электродвигатель с якорем и статором;
• редуктор;
• патрон;
• ударный механизм;
• кнопка включения;
• предохранительная муфта.

В процессе усовершенствования появились дополнительные функции, которые облегчают его применение:

• переключатель режимов работы;
• система, подавляющая вибрации;
• механизм, закрепляющий инструмент в удобном для оператора положении;
• ограничитель глубины проникновения оснастки в рабочую поверхность;
• очистка устройства от пыли.

Оснасткой служат специальные зубила и ударные сверла, которые устанавливают в патрон.

Перфоратор работает за счет того, что вращение двигателя превращается в ударно-вращательное движение насадки. Мотор приводит в действие весь остальной механизм инструмента. Безопасность пользователя при работе обеспечивает предохранительная муфта. Поршень приводит в действие пьяный подшипник. Он создает ударное усилие. Перфоратор не может служить вечно, и у него ломаются детали и узлы.

Детали перфоратора

Установка электрических щеток

Удалите грязь с пазов щеткодержателя и установите щетки на место, зафиксировав их защелками.

Теперь самое время проверить работоспособность перфоратора. Подсоедините вилку перфоратора к розетке, включите ненадолго перфоратор в режиме «сверление». Убедившись в работоспособности инструмента, выключите его. Поставьте переключатель режимов в положение «удар». Инструмент не вставляйте. Проверьте работоспособность перфоратора в этом положении. Заодно вы проверили и работу переключателя режимов.

Осталось проверить укладку кнопки регулятора частоты оборотов, убедиться в надежности контактных соединений и можно приступать к установке накладной крышки.

Установка крышки

Крышка крепится тремя самонарезными винтами M×4 разной длины.

Подсоедините перфоратор к сети 220Β и проверьте на всех режимах. Перфоратор Макита 2450 или 2470 собран и работает исправно!

Из-за попадания пыли, грязи и влаги внутренняя смазка со временем становится твердой и не выполняет своего предназначения. Перфоратор начинает работать с посторонним шумом. Приступая к ремонту перфоратора, обязательно ознакомьтесь с прилагаемой инструкцией по разборке, смазке, сборке узлов перфоратора Makita 2450, 2470. Схема перфоратора Макита 2450 и 2470 поможет правильно произвести разборку неисправных узлов, найти дефектные детали. А также расскажем как разобрать перфоратор Макита 2450.

Разборка перфоратора Макита 2470 начинается со снятия ручки переключателя режимов.

Советы

При правильном уходе и периодической чистке инструмента его срок службы значительно увеличится. Не соблюдайте определенные правила работы перфоратора, чтобы снизить риск неисправности.

• Проверьте состояние устройства перед использованием.
• Когда закончите, очистите машину от грязи. Вы можете использовать поток воздуха, например, из пылесоса.
• Если вам необходимо перевозить его в холодное время года для работы с электрическим прибором, дайте ему прогреться перед использованием (масло должно растаять).
• Следуйте инструкциям по эксплуатации в инструкциях.
• Храните продукт в теплом, сухом месте.
• Избегайте попадания влаги и конденсата из воздуха.
• Если устройство не используется в течение длительного времени, лучше хранить его в полиэтиленовой и картонной коробке.

Узнайте, как устранить инъекцию Makita. Следующее видео.

Источник

Порядок сборка перфоратора Макита 2450

Сборка ударного механизма

А как собрать ударный механизм перфоратора Макита? Ударный механизм собирается из двух узлов: вала ствола с прямозубой шестеренкой и промежуточного вала с подшипником качения.

А). На ствол поз.21 надевается прямозубая шестерня поз.19 и прижимается компрессионной пружиной поз.18. Для фиксации пружина прижимается шайбой 30 поз.17 и закрепляется стопорным кольцом 28 поз.16.

Б). Для сборки бойка надо надеть кольцо 9 поз.25 на вал бойка, натянуть резиновое кольцо поз.26, придавить металлическим кольцом поз.27.

Теперь переходим к противоположной стороне ствола поз.21. С другой стороны внутреннюю поверхность ствола надо смазать смазкой и вставить внутрь собранный ударник поз.24.

Сборка промежуточного вала и поршня

Сборка узла промежуточного вала

Для сборки промежуточного вала надо подшипник качения поз.41 надеть на вал поз.40 зубьями к шлицам вала, на шлицы вала надеть муфту поз.39.

Передача поступательного движения

С противоположной стороны вала надевается косозубая шестерня 26 поз.42., плоская шайба 8 поз.45, подшипник 608zz поз.46 и стопорное кольцо 8 поз.47. Промежуточный вал собран.

Сборка узла редуктора

Монтаж блока редуктора производится на внутреннем корпусе поз.49.

Внутренний корпус

Кстати, имеются случаи, когда оси выскакивают из внутреннего алюминиевого корпуса. В корпус обе оси запрессовываются.

В корпус поз.49 вставляется собранный промежуточный вал, рычаг подшипника качения которого, должен попасть в отверстие шарнира цилиндра.

При этом рычаг подшипника качения поз.41 промежуточного вала должен попасть в шарнир цилиндра поз.32, а нижний подшипник промежуточного вала в гнездо в корпусе. Эту процедуру обычно выполняют путем покачивания конструкции до полного попадания деталей в указанные места.

Причины поломок

Даже очень хорошие по качеству аппараты при долгой эксплуатации выходят из строя, изнашиваются, нуждаются в замене различных запчастей. Прежде чем начать ремонт, нужно провести полный осмотр устройства, а также понять причины поломки.

Представим несколько вариантов часто встречающихся проблем:

• заполнение грязью, пылью, влагой;
• смазка внутри аппарата при долгой эксплуатации твердеет, соответственно он уже не работает по назначению;
• спустя время инструмент начинает издавать излишний шум, что говорит о том, что требуется ремонт;
• большие нагрузки, долгое пользование в строительных нуждах, перегрев, изнутри исходит неприятный запах;
• частое переключение режимов со временем приводит к облому кнопки переключателя.

Меняем подшипники, находящиеся в якоре

В якоре электрической дрели Макита также есть подшипники. Их два, и они имеют разный размер. Подшипник побольше расположен там, где находится крыльчатка.

Данные изношенные детали возможно снять, используя специальный съемник. Применение съемника значительно облегчит ремонт. Если же нет возможности использовать специальный съемник, можно воспользоваться следующим способом для снятия подшипников.

Якорь дрели подвешивается к металлическим пластинам таким образом, чтобы подшипник оказался сверху пластин, а сам якорь внизу. Постукивайте деревянным молотком вал. Таким образом вы извлечете вал из середины детали.

Новый подшипник напрессовывается на вал. Для этого используйте длинную торцевую головку размером в одну четверть дюйма.

Вот что необходимо сделать:

1. К внутренней обойме в подшипнике упирается головка до предела.

2. Воспользуйтесь молотком и стучите по головке.

3. Сверху подшипника одевается редукторный корпус из металла.

4. Также простукивайте его молотком для окончательной посадки.

Стоит ли ремонтировать перфоратор своими руками или лучше отдать в сервис

Стоит ли самостоятельно отремонтировать устройство или обратиться в сервисный центр? Этот вопрос интересует многих людей. При желании можно легко справиться с проблемами в домашних условиях, заменив при этом необходимые детали. Не всегда специалисты сервиса исправят ошибку быстро, а заплатить придется немало.

В некоторых случаях в сервисах проводят замену только на лицензионные детали, которые также стоят немало, поэтому придется «раскошелится». Лучше всего изначально самостоятельно проверить прибор полностью, и только в случае невозможности сделать все своими руками, посетить сервисный центр.

Перфоратор Макита — отличное устройство для работы в домашних условиях. При необходимости можно самостоятельно справиться с возникающими проблемами, разбирать его и заменить необходимые детали.

Причины поломок

Даже очень хорошие по качеству аппараты при долгой эксплуатации выходят из строя, изнашиваются, нуждаются в замене различных запчастей. Прежде чем начать ремонт, нужно провести полный осмотр устройства, а также понять причины поломки.

Представим несколько вариантов часто встречающихся проблем:

• заполнение грязью, пылью, влагой;
• смазка внутри аппарата при долгой эксплуатации твердеет, соответственно он уже не работает по назначению;
• спустя время инструмент начинает издавать излишний шум, что говорит о том, что требуется ремонт;
• большие нагрузки, долгое пользование в строительных нуждах, перегрев, изнутри исходит неприятный запах;
• частое переключение режимов со временем приводит к облому кнопки переключателя.

Установка рычага переключателя режимов

Переключатель режимов предназначен для перевода муфты сцепления поз.39 в различные положения и передачи поступательного движения на вал ударного механизма через подшипник качения поз.41 к цилиндру поз.32.

READ Надо Ли Смазывать Бур Перфоратора

Сборка рычага переключателя режимов перфоратора Makita 2450

На ось внутреннего корпуса необходимо надеть рычаг переключателя режимов поз.82, сверху поддавливающую пружину поз.88, задавить плоской шайбой поз.87. Установить стопорное кольцо поз.86. и зафиксировать. Стопорное кольцо необходимо обязательно тщательно зафиксировать. Поворачивая промежуточный вал, необходимо тщательно проверить правильную работу и свободный ход цилиндра в корпусе. Это необходимо сделать сейчас, чтобы не выяснилось по окончанию сборки, что узел собран неправильно.

Разбираем редуктор

Чтобы добраться до механической части, потребуется снять пластмассовый корпус.

Порядок разборки механической части перфоратора Макита Вначале снимается защитный пластмассовый корпус черного цвета. Корпус снимается после того, как вы выкрутите четыре винта, крепящих корпус с торца. Надавив на торец вала вы выдавите редуктор из корпуса.

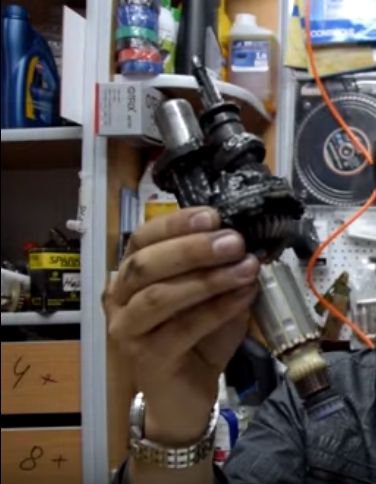

Сняв корпус, надо отделить ротор от редуктора. Редуктором называется общая механическая часть. Отделяется ротор от механической части(редуктора) просто. Правой рукой надо зажать редуктор, ротор зажать левой. Покачивая, потяните обе части в противоположные стороны. Ротор держится в редукторе за счет трения косозубых шестеренок. Основные неисправности перфоратора Макита происходят в механической части инструмента.

Самая характерная неисправность для механической части, выход из строя ударного механизма.

Разборка ударного механизма Ударный механизм собран на внутреннем корпусе и состоит из вала редуктора и промежуточного вала. Вращательное движение передается через косозубые шестерни на промежуточный вал.

Вал редуктора представляет собой полый ствол, в котором свободно перемещается цилиндр.

Насаженная на промежуточный вал малая прямозубая шестерня передает вращение на большую прямозубую шестерню вала редуктора, в котором смонтирован ударный механизм. А поступательные движения на вал редуктора ударного механизма одновременно передаются за счет передачи от подшипника качения промежуточного вала к цилиндру, перемещающемуся в стволе редуктора.

Переходим к разборке промежуточного вала.

Разборка промежуточного вала

На вал поз.40 насажены косозубая шестерня поз.42, на которую передается вращение от шестерни ротора, подшипник качения 608zz поз.41, который передает поступательное движение на шарнир поз.34 поршня поз.32

С другой стороны вала устанавливается муфта сцепления поз.39, прямозубая шестерня 10 поз.80, компрессионная пружина поз.38, стопорное кольцо S-7 поз.37, подшипник 606zz поз.36 Особое внимание следует обращать на состояние подшипников качения. В перфораторе установлены импортные подшипники

Допускается установка отечественных подшипников. Подшипник 606zz можно заменить на 80016, подшипник 609zz меняется на 80019.

Переходим к разборке вала ударного механика

Разборка вала ударного механизма

Разборка ствола перфоратора Макита 2470 представляет собой простой процесс, если использовать схему устройства перфоратора Макита. Вал представляет собой ствол поз.21, в котором собран ударный механизм. На ствол крепится шестеренка поз.19, которая придавливается пружиной поз.18, через шайбу поз.17 и фиксируется стопорным кольцом поз.16.

В стволе перемещается цилиндр поз.32, воздействуя на боек поз24. С обратной стороны бойка закреплено металлическое кольцо поз.27, передающее удар на бур. А когда требуется замена ствола перфоратора?

Чаще всего из строя выходит металлическое кольцо.

Боек

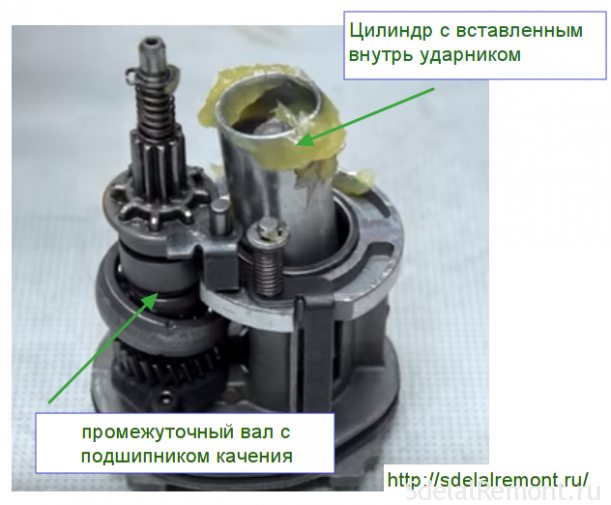

Цилиндр с ударником

С разборкой мы разобрались. Меняем детали на исправные и готовимся собирать. Более подробно о смазке и сборки перфоратора.

Признаки подделки

Из-за большой популярности представленного оборудования нередки случаи его подделки. Существуют характерные особенности, которые определяют ненастоящий перфоратор HR 2450. К ним относится короткий шнур (около 0,5 м). Буквы на черных застежках чемодана у подделки матовые, а у оригинала — блестящие.

На фото перфоратора в инструкции у настоящего изделия фон светло-серый, почти белый. У копии будет темный, глухой цвет заднего плана изображения.

Если на чемоданчике модели HR 2450 указана в качестве производителя Япония, это ненастоящий инструмент. На оригинале написано: «Made in P.R.C.», т. е. «сделано в Китае».

«Макита 2450» включает в себя обрезиненную ручку, на которой указан серийный номер. Все детали чемоданчика также должны содержать каждый свое обозначение. У подделки ручка выполнена не из резины, а из пластмассы. Это также должно стать сигналом о необходимости отказаться от покупки такого инструмента.

Ремонт перфоратора Makita 2450 своими руками инструкция

Перфораторами именуются ударные сверлильные устройства, созданные для сверления и долбления отверстий в особо крепких материалах. В перфораторе реализованы две идеи: рабочий инструмент крутится и сразу перемещается продольно, создавая ударный импульс.

Перфораторы всегда работают в экстремальных критериях. Длительность работы перфораторов зависит не только лишь от правильных критерий эксплуатации, да и надежности входящих в изделие деталей.

Но вроде бы вы ни старались, с течением времени перфораторы начинают отказывать.

Чтоб верно отремонтировать перфоратор, нужно изучить его устройством. Ремонт перфоратора Макита 2470 и 2450 самостоятельно может выполнить человек, владеющий способностями слесаря и понимающий базы электротехники.

Помните! Соблюдение правил техники безопасности и отключайте перфоратор от сети при разборе.

Перфораторы Макита 2450 и 2470 собраны фактически по схожей схеме и из числа тех же деталей. Ремонт их ничем не отличается. Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Макита.

Схема перфоратора Макита 2450 и 2470 состоит из механической и электронной части.

Механическая часть обеспечивает передачу вращательного момента к сверлу-буру, создавая сразу поступательное движение, создающее удар. Механическая часть состоит из привода вращения и ударного механизма.

Электронная схема перфоратора Макита обеспечивает преобразование электронной энергии в кинетическую через вращение ротора. В составе электронной части заходит электродвигатель, кнопка включения с регулятором частоты вращения, переключатель реверса, соединительные провода.Главные неисправности перфоратора makita Неисправности перфораторов разделяются на электронные и механические.

Дальше разглядим нашему клиенту остается неисправности электронной части перфораторов Макита 2470 и 2450 и методы их устранения:

Электронные неисправности перфораторов Макита 2450 и Макита 2470 Электронные неисправности появляются в таком, что при подсоединении перфоратора к сети напряжения, инструмент не врубается. Схема подключения перфоратора Макита к сети ординарна.

Электронная схема перфоратора Макита 2450 по сути есть последовательное соединение электродвигателя, кнопки запуска и проводов. Схема перфоратора Makita 2470 подобна.

Через соединительный шнур поз.72 напряжение питания 220 в подается через выключатель поз.68 и электронные щетки через щеткодержатель поз.66 на ламели ротора электродвигателя поз.54 , а через контакты переключателя реверса поз.60 на обмотку статора поз.59. Самая частая неисправность – отсутствие контактов в соединениях.

Порядок разборки и сборки инструмента

Как разобрать перфоратор Makita в домашних условиях? Осуществить сборку и разборку прибора возможно самостоятельно.

Разборка

Процесс разборки несложный, важно соблюдать всю последовательность пошагово, чтобы потом можно было правильно вернуть все на место:

1. Снять быстроразъемный распределитель.
2. Открутить винты, соединяющие тело редуктора механического отдела.
3. Снять черную крышку, предварительно надавив на переднюю часть вала.
4. Изъять механическую часть из зеленой стороны — для этого сначала выкрутить три соединяющих винта, которые держат крышку. После этого снять крышку, удалить угольные щетки и высвободить пружины держателей щеток.
5. После того, как механический блок освобожден, от него требуется отсоединить ротор, который закреплен в нем и вытаскивается при помощи небольшого покачивания.

Когда данный процесс завершен, продолжают разбор механического блока ударного узла: нужно изъять пару болтов, находящихся в корпусе. Затем должен разбираться промежуточный вал. Для этого последовательно по схеме вытаскивают следующие детали:

• кольцо, подшипник,
• шестеренка с прямыми зубцами,
• подшипник качения,
• плоская шайба,
• подшипник 606,
• стопорное кольцо S-707,
• компрессионная спираль,
• муфта сцепления.

Следующим этапом является разборка вала ствола долбления, который вытаскивают из корпуса, а из него самого достают цилиндр. Следующие действия — удаление соединителя поршня, плоских шайб и ударника. При желании можно разобрать сам вал, процесс также рекомендуется проводить последовательно, аккуратно размещая все детали на столе.

После проводится разборка электрической части, в которой удаляются статор, выключатель, ротор, угольные щетки и держатель для них.

Перед разбором рекомендуется внимательно рассмотреть изделие

Сборка

Сборка устройства происходит в противоположном порядке строго по списку. Предварительно рекомендуется нанести на все детали свежий смазочный материал, корпус очистить бензином. Если потребуется все испорченные детали заменяют на новые.

Устранение неполадок

Компания Макита выпускает инструменты, отличающиеся большой надежностью. Однако в некоторых случаях возникают проблемы, поэтому необходимо знать, как с ним справиться:

• Не крутит патрон. Подобная ситуация возможна в случае повреждений в двигателе или моторе. Потребуется разобрать изделие и тщательно его осмотреть. Иногда причинами могут стать поломка кнопки пуска или замыкание катушек.
• Не держит бур в патроне. В большинстве случаев проблема кроется в старых деталях либо испорченном патроне. Рекомендуется разобрать устройство и поискать решение проблемы. Иногда достаточно заменить некоторые детали на новые.
• Замена якоря. В данном случае процедура проводится в несколько этапов. Сначала открывают крышку сзади, удаляют щетки, отсоединяют корпус редуктора. Вычистив детали от загрязнений, заменяют якорь на новый, после чего надевают амортизаторы из резины и новую воздухозаборную пластинку. Собирают перфоратор.
• Инструмент не долбит. Часто причиной становится поломка плавающего подшипника либо раскол бойка. В обоих случаях потребуется замена деталей.
• Замена кнопки пуска. Поломка кнопки пуска требует ее замены. Для этого придется разобрать устройство — убрать крышку, отключить контакты, удалить старую кнопку и заменить ее новым элементом. Затем собрать все в обратном порядке.
• Перегрев при использовании. Подобная ситуация возникает при неправильном применении прибора. При возникновении неприятных запахов рекомендуется разобрать устройство и все проверить.

При необходимости детали заменяют на новые

Порядок разборки перфоратора

Уложите перфоратор на чистую поверхность.

Разбирая механическую часть перфоратора Makita 2450 или Makita 2470, всегда надо снимать ручку переключателя режимов.

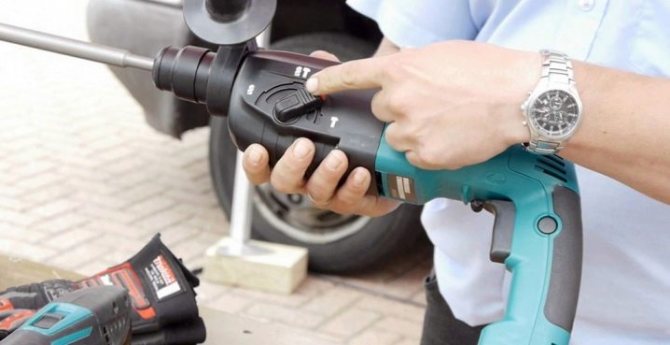

В начале работы ручка устанавливается в режим «Удар» (крайнее правое положение по часовой стрелке).

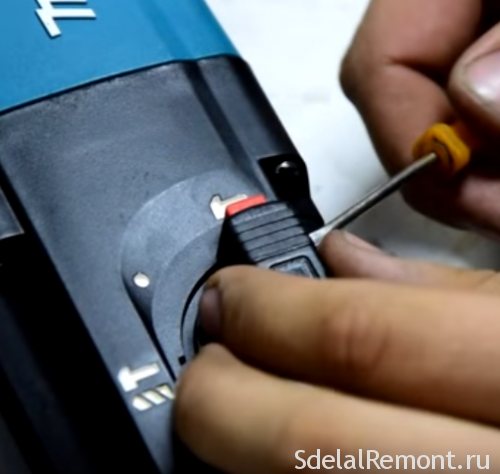

На ручке при помощи отвертки подковыривается и снимается защелка.

После снятия защелки, ручка переводится в крайнее левое положение, в режим «Сверление».

Зажатая пальцами ручка вынимается из пазов корпуса.

Видео инструкция по разборке ручки переключателя режимов перфоратора Макита 2450

Порядок установки ручки режимов

Для установки переключателя режимов в корпус, необходимо произвести некоторые действия: • вставить переключатель в положение «сверление» в посадочное гнездо до щелчка; • перевести переключатель против часовой стрелки в положение «удар»; • перевести переключатель со щелчком против часовой стрелки до положения «сверление»; • вставить пружинку и красную кнопку; • сверху вставить накладку до фиксации. Переключатель режимов собран.

На втором этапе следует разобрать быстроразъемный патрон и выполнить ремонт патрона перфоратора своими руками. Кстати, патрон требует разборки только у моделей Макита 2470. Устройство патрона достаточно простое, и с его ремонтом справится любой человек, мало мальски владеющий слесарными навыками.

Устройство перфоратора Макита

Среди пользователей перфоратор Макита зарекомендовал себя как инструмент с наибольшим функционалом. Он долговечен и не требует специальных навыков для использования, легок и удобен во время работы.

Конструкцией предусмотрена специальная защитная система, предназначенная для ограничения распространения пыли. При своевременной очистке инструмент будет работать качественно на протяжении всего срока службы.

Макита нашел широкое применение у людей, которые предпочитают заниматься ремонтом самостоятельно. В эксплуатации инструмент прост, финансовые затраты на обслуживание минимальны, стоит недорого.

Производитель представляет следующие технические характеристики:

• Общий вес – 2,04 кг
• Система SDS позволяет крепить буры
• Можно долбить и сверлить
• В системе предусмотрены три режима функционирования
• Наибольшее число ударов в минуту – 4500
• Поступательная сила движения – 2,7 джоуля
• Мощность сетевого питания составляет 780 ватт.

Перфоратор Макита: ремонт своими руками

Самостоятельный ремонт инструмента допускается при наличии специальных навыков и знаний. Технология диагностики и устранение неисправностей идентичны другим устройствам. Для начала следует разобрать инструмент, сняв корпус, после чего извлечь устаревшую смазку и загрязнение.

Узлы, которые перестали работать, рекомендуется заменить. После этого все составные элементы механизма устанавливаются в исходное положение.

Для корректной работы рекомендуется тщательно изучить каждый пункт ремонта. Для восстановления функционала патрона 2010, режимного переключателя и корпуса следует выполнить следующие действия:

• Снять патрон
• Снять переключатель
• Устранить дефекты во внутренней части корпуса
• Нанести смазку и заменить изношенные детали

Как разобрать перфоратор и редуктор?

При разборке редуктора, рекомендуется придерживаться следующей инструкции:

• Установить перфоратор на жесткую поверхность, подняв его ствол вверх
• Поступательными движениями вытягивать оболочку, прижимая инструмент к столу. Такое положение предотвратит случайное смещение составных элементов

Сборка перфоратора Макита

После того как ремонт будет произведен, следует установить все извлеченные детали в первоначальное положение. Рекомендуется нанести свежий слой смазки на все необходимые детали.

Перед тем как собирать, корпус очищается с помощью керосина или бензина. Очищенную оболочку возвращают на место. Режимный переключатель не должен находиться в ней.

Схема Makita HR 2450

Система перфоратора Макита-2450 состоит из множества взаимодополняющих узлов и списка запчастей. Среди наиболее значимых элементов, особенности которых следует учесть при ремонтных работах, выделяются следующие:

• Кольцевое запорное устройство. Оно предназначено для удержания шарового элемента, фиксирующего бур. Шайба и пружина направляют его
• Стопорное кольцо. Оно необходимо для корректного снятия крышки патрона
• Четыре винта соединяют редуктор и двигатель, исключая вибрации. В схеме имеется большое число резиновых компонентов. Нередко они являются причиной неисправности.

Описания упомянутых узлов будет достаточно для качественного ремонта.

Порядок разборки перфоратора

Уложите перфоратор на чистую поверхность.

Разбирая механическую часть перфоратора Makita 2450 или Makita 2470, всегда надо снимать ручку переключателя режимов.

В начале работы ручка устанавливается в режим «Удар» (крайнее правое положение по часовой стрелке).

На ручке при помощи отвертки подковыривается и снимается защелка.

После снятия защелки, ручка переводится в крайнее левое положение, в режим «Сверление».

Зажатая пальцами ручка вынимается из пазов корпуса.

Видео инструкция по разборке ручки переключателя режимов перфоратора Макита 2450

Порядок установки ручки режимов

Для установки переключателя режимов в корпус, необходимо произвести некоторые действия: • вставить переключатель в положение «сверление» в посадочное гнездо до щелчка; • перевести переключатель против часовой стрелки в положение «удар»; • перевести переключатель со щелчком против часовой стрелки до положения «сверление»; • вставить пружинку и красную кнопку; • сверху вставить накладку до фиксации. Переключатель режимов собран.

На втором этапе следует разобрать быстроразъемный патрон и выполнить ремонт патрона перфоратора своими руками. Кстати, патрон требует разборки только у моделей Макита 2470. Устройство патрона достаточно простое, и с его ремонтом справится любой человек, мало мальски владеющий слесарными навыками.

Ремонт механической части перфоратора Макита 2450 и 2470

Любой ремонт инструмента начинается с определения характера неисправности и разборки.

Выполнить ремонт перфоратора Makita 2450 и 2470 может пользователь, обладающий начальными слесарными навыками и знакомый с требованиями электробезопасности.

В данной статье рассматривается механическая часть перфоратора Makita, основные неисправности и способы их устранения.

Чтобы добраться до механической части перфоратора, надо снять или разобрать патрон.

Разборка патрона быстроразъемного Установите перфоратор на заднюю крышку корпуса на поверхность стола, покрытого чистой тканью или бумагой. При помощи пинцета или отвертки снимите резиновый наконечник 35, поз.1.

Теперь можно снять корпус механической части Он черного цвета. При помощи шуруповерта открутите четыре шурупа в торце корпуса.

Дальше надо снять вал редуктора.

Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки. Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь переходим к отсоединению ротора от механической части перфорато

Получится вот такой узел в старой смазке.

Получится вот такая гора чистых деталей.
