Как правильно собрать перфоратор Makita

Еще несколько рекомендаций по смазке перфоратора

Вопрос о том, как часто должна выполняться смазка перфоратора, возникает у пользователей такого оборудования достаточно часто. Однозначного ответа на этот вопрос быть не может, так как регулярность выполнения смазки зависит от интенсивности использования перфоратора, а также от того, какие нагрузки воспринимает оборудование

Кроме того, необходимо обращать внимание на рекомендации производителя, обязательно указываемые в техническом паспорте, а также на то, закончился ли гарантийный срок на используемое вами устройство

Скрытые поверхности деталей редуктора необходимо смазывать до сборки механизмов

На вопрос о том, как смазать перфоратор одной из современных моделей, ответить значительно проще, так как преимущественное большинство таких устройств уже имеют в своем оснащении специальную емкость, в которую необходимо просто залить смазывающий состав, открутив сливную крышку и слив старую смазку. Перед заливкой новой смазки, уровень которой не должен превышать контрольной отметки, емкость лучше продуть, используя любой подходящий для этого компрессор, а затем промыть при помощи веретенного масла или обычного бензина.

Как вставить / вытащить сверло или бур

Чтобы работа с перфоратором была безопасной, необходимо освоить несколько простых навыков. К обязательным умениям относятся установка и снятие сверла, бура или любой другой насадки.

Установка рабочего инструмента

На всех перфораторах установлен патрон типа SDS+, не требующий ключей. В отличие от кулачковых патронов установка сверла занимает секунды:

Оттянуть основание патрона вниз.
Вставить хвостовик сверла в отверстие.
Отпустить основание патрона, пружина вернёт патрон на место, механизм запорных шариков надёжно зажмёт бур в своих металлических объятиях.
Проверить надёжность крепления сверла, потянув его на себя. Режущий инструмент не должен выниматься.

Установка бура в перфоратор занимает секунды

Правильно установленный бур не должен выходить из гнезда более чем на 1 см при попытке вытянуть его руками.

Если в перфоратор установлен кулачковый патрон, закрепить бур можно традиционным методом — вращением корпуса патрона вокруг собственной оси до затягивания резьбы.

Снятие рабочего инструмента

Чтобы снять сверло или насадку после работы или для замены необходимо:

Дождаться полной остановки вращения патрона.
Оттянуть основание патрона вниз до упора.
Вынуть из патрона сверло.
Отпустить основание патрона.

Устройство перфоратора Макита

Среди пользователей перфоратор Макита зарекомендовал себя как инструмент с наибольшим функционалом. Он долговечен и не требует специальных навыков для использования, легок и удобен во время работы.

Конструкцией предусмотрена специальная защитная система, предназначенная для ограничения распространения пыли. При своевременной очистке инструмент будет работать качественно на протяжении всего срока службы.

Макита нашел широкое применение у людей, которые предпочитают заниматься ремонтом самостоятельно. В эксплуатации инструмент прост, финансовые затраты на обслуживание минимальны, стоит недорого.

Производитель представляет следующие технические характеристики:

Общий вес – 2,04 кг
Система SDS позволяет крепить буры
Можно долбить и сверлить
В системе предусмотрены три режима функционирования
Наибольшее число ударов в минуту – 4500
Поступательная сила движения – 2,7 джоуля
Мощность сетевого питания составляет 780 ватт.

Неисправность остановки бура при сверлении с ударом

Причины когда перфоратор Макита сверлит с ударом, а бур проворачивается заключается в износе зубьев предохранительной шестерни и зубьев ствола. Зачастую такая неисправность появляется при использовании перфоратора как миксера для замешивания смесей. При работе проскальзывает предохранительная муфта, а если учесть нагрузку пружины, то нагрузка большая.

При визуальном осмотре диагностика не получится. Можно снять ствол и закрепить в тисках провернуть ключом шестерню, но это можно понять при сильном износе, в большинстве случаев поможет только разборка ствола для диагностики.

Даже небольшой износ граней муфты влечет проворачиванию бура и срабатыванию при сверление с ударом

Совет что делать в таком случае. Если нет возможности снять пригодную деталь или заменить, то оцените износ ствола. Делается это так, вставить новый бур и подвигать по сторонам, если люфт большой то лучше заменить ствол полностью.

Стоит отметить, что причиной прокрутки бура при сверлении с ударом могут быть:

износ подшипников промвала;
шестерня возле пьяного подшипник может быть слизана.

Видео:

В продаже если поискать можно купить редуктор в сборе на перфоратор и стоимость его составляет около 2000 руб.

Надежность некоторых продавцов вызывает сомнения, а если учесть что часто это запчасти снятые с аналогов инструмента которыми торгуют например на Авито. Как отличить поддельный перфоратор то оригинала.

К примеру много китайских перфораторов аналогов Макиты. Пример перфоратор сетевой FAVOURITE RH 950 и стоимость его в приделе 3000 руб. который по запчастям выгодно продать.

Перфоратор Фаворит является аналогом Макиты 2450

Меняем детали на исправные и готовимся собирать. Более подробно о смазке и сборки перфоратора.

Читайте если проблемы с электрической частью перфоратора.

Порядок разборки и сборки инструмента

Прежде чем приступить к разбору перфоратора, нужно запастись инструментом, без которого не обойтись: шестигранники, отвертки с различными разрезами (минусовая, крестовая, фигурная), специальные съемники для подшипников, тиски.

Всегда пригодятся:

смазка, растворитель;
запасные щетки (если нужна будет замена);
медный провод подходящего сечения.

Разборка

Для начала необходимо снять быстроразъемный распорядитель. После демонтажа вынуть четыре винта, которые скрепляют «туловище» редуктора механической части. Далее нажать на фронтон вала, убрать крышку черного цвета. Затем вытащить механизированный блок из зеленой стороны, для этого требуется произвести следующие манипуляции:

в ручке вынуть три винта, которые удерживают крышку;
крышку демонтировать;
извлечь угольные щетки, освободить пружины щёткодержателей.

После всех произведенных действий, вытащить механический блок статора. Освободить ротор.

Затем следует разобрать блок механики ударного узла, выкрутить находящиеся в фундаменте корпуса два болтика.

Теперь настало время удаления вала промежуточного, нужно будет по порядку снять с него:

кольцо, подшипник;
шестерёнку прямозубую;
подшипник качения;
шайбу плоскую;
606 подшипник;
кольцо S-7 стопорное;
спираль компрессионную;
муфту сцепления.

Далее снять вал ствола долбления механизма. Необходимо извлечь его изнутри корпуса, а из самого вала вынуть цилиндр.

Продолжая выполнять последовательность разбора, демонтировать его, выполнив следующие пункты инструкции:

выбить соединитель поршня;
убрать плоские шайбы;
извлечь ударник.

Чтобы разложить сам вал, потребуется вынуть шайбу, компрессионную и кольцевую пружины, стальной шар, шестеренку прямозубую. А с внутренней полости устранить металлическое и резиновые (2 шт.) кольца, кольцевую пружину, колечко, плоскую шайбу из металла.

Соблюдая все правила последовательности разборки, перейдем к демонтажу электрической части, в которую входят нижеперечисленные детали:

статор;
выключатель;
ротор;
угольные щетки;
щёткодержатель.

Затем необходимо вынуть два самонарезающих винта.

Сборка

Перед тем как вернуть все детали, из которых состоит перфоратор, на место, следует нанести новый слой смазки. Корпус очистить с помощью бензина. При необходимости сменить все нуждающиеся в замене детали, покрыть лаком катушки. Коллектор обезжирить ватным диском, смоченным в спиртовом растворе, чтобы избежать налипания пыли на смазанный подшипник. Собрать всё в обратной последовательности.

Возможно, потребуется отремонтировать, обслужить, провести профилактику или даже заменить какие-либо детали.

Патрон

Используя плоской отвертки разбирается патрон. Ремонт перфоратора Макита 2450 в кустарных условиях начинают с этого элемента. Отжав крышку патрона, снимают резиновый пыльник. Демонтируется стопорное кольцо. Затем снимается крышка патрона не металлическое кольцо. Оно запирает в стволе шарик фиксации бура. Он вынимается, не металлическая шайба, коническая пружина достаются без усилий.

Причиной поломки вам понравятся износ деталей. Он выявляется, если бур не защелкивается автоматически, без отжатия крышки. Проверив что остается сделать нашему клиенту детали, выявляют причину поломки. Старые элементы очищают от грязи не старой смазки. Шарик густо обрабатывают новым маслом. Коническая пружина устанавливается узкой стороной к резистору.

Направляющая шайба должна прижать ее так, чтобы оказаться ниже отверстия в стволе. Ремонт перфоратора Макита 2450 с области патрона требует фиксации шарика в лунке. Что остается сделать нашему клиенту детали собирают в обратном порядке.

Устройство перфораторов Макита 2450 и 2470

Перфоратор Makita условно состоит из электрической и механической частей. Причем, в пластмассовом корпусе черного цвета располагается механический узел перфоратора, а под зеленым пластмассовым корпусом скрывается электрическая часть перфоратора.

Порядок разборки механической части перфоратора

Механический узел предназначен для передачи вращательного момента вала к инструменту, создавая не только крутящий момент и поступательный ударный импульс.

Задача механического узла, передавать вращение от ротора к инструменту, обеспечивая инструменту при этом продольное перемещение.

Разборка перфоратора начинается со снятия быстроразъемного патрона.

Детали быстроразъемного патрона

Разобрав патрон, выкрутите четыре винта поз.10, скрепляющих крышку корпуса редуктора поз.14 механического блока и корпус перфоратора и, надавливая на торец вала перфоратора, снимите черную пластмассовую крышку.

Снимаем крышку механического блока

Чтобы вынуть механический блок из зеленого корпуса статора, надо:

1. Выкрутить три винта поз.70,75,76, держащих крышку поз.69 в ручке перфоратора;

2. Снять крышку;

3. Освободив пружины щеткодержателей поз.63,66, достать угольные щетки поз.65.

Теперь можно вытаскивать механический блок из корпуса статора.

Вид механического блока

Освободив механический блок, необходимо отсоединить от него ротор. Ротор поз. крепится в механическом блоке за счет трения зубьев шестеренок и вытаскивается путем пошатывания и разъединения одновременно.

Разборка механического блока ударного узла

Механический узел собран на внутреннем корпусе поз.49. Для снятия промежуточного вала надо выкрутить в основании корпуса два болта поз.43. Еще промежуточный вал фиксируется рычагом переключателя режимов.

Два слова о переключателе режимов

В перфораторах Макита 2450, 2470 установлен рычаг, который обеспечивает инструменту три режима работы. Перфоратор может просто сверлить, просто долбить, и долбить с одновременным сверлением. Рычаг переключателя надет на ось внутреннего корпуса и фиксируется компрессионной пружиной поз.85, шайбой поз.87 и стопорным кольцом поз.86.

Пришло время снять промежуточный вал.

Разборка промежуточного вала

Для разборки промежуточного вала воспользуйтесь схемой, прилагаемой настоящей инструкцией.

Фото схемы промежуточного вала с указанием порядка разборки

С вала поз.40 снимите по порядку:

а). подшипник поз.46 и кольцо поз.47;
б). прямозубую шестеренку поз.42;
в). подшипник качения поз.41;

А с другой стороны вала снимите:

г). плоскую шайбу 12 поз.35;
д). подшипник 606 поз.36;
е). стопорное кольцо S-7 поз 37;
ж). компрессионную пружину 7 поз.38;
з). муфту сцепления поз.39.

Порядок разборки вала ствола ударного механизма

Для разборки вала ударного механизма необходимо вытащить его из внутреннего корпуса.

Из вала надо вытащить цилиндр поз.32, вставленный во внутреннюю полость вала.

Цилиндр разбирается очень просто:

1. Из него надо достать ударник поз.30;

2. Выбивается шарнир поршня поз.34;

3. Снимаются две плоские шайбы поз.33,35.

Чтобы разобрать сам вал поз.21 ударного механизма, надо со стороны вала установки патрона снять:

— кольцевую пружину 28 поз.16;
— шайбу 30 поз.17;
— компрессионную пружину 31 поз.18;
— прямозубую шестерню 51 поз.19;
— стальной шарик 7,0 поз.20.

А со стороны внутренней полости вала надо снять:

— кольцевую пружину 28 поз.29;
— резиновое кольцо поз.28;
— металлическое кольцо поз.27;
— резиновое кольцо 15 поз.26;
— кольцо 9 поз.25;
— плоскую металлическую шайбу 28 поз.22.

Вал ствола в разобранном виде

Ремонт перфоратора Макита 2450

Ремонт перфоратора Макита своими руками требует наличия некоторых технических знаний и практических навыков. Хотя осмотр и замена деталей этой модели относительно просты и состоят из таких пунктов:

разборка инструмента,
удаление пыли и грязи,
замена неисправных узлов,
замена смазывающего материала,
сборка перфоратора.

В любой момент могут сломаться механизмы в области патрона, переключателя режимов работы либо корпуса перфоратора. Поэтому знания о ремонте агрегата могут пригодиться в любой момент!

Ремонт начинается со снятия патрона, затем тумблера скоростей. После чего выполняют работы внутри корпуса, замена смазки и вышедших из строя резиновых колец.

Патрон перфоратора

Отжав крышку патрона плоской отверткой, снимают резиновый пыльник. Вынимается стопорное кольцо. После чего снимается крышка патрона и металлическое кольцо, которое удерживает в стволе шарик фиксации. Шарик вынимается — металлическая шайба и коническая пружина тоже изымаются без усилия.

Наиболее вероятная причина поломки — износ деталей. Проведя диагностику состояние, и заменив дефектные элементы новыми, производится очистка деталей от пыли и грязи. На шарик густо наносят масло. При установке коническая пружина располагается узкой стороной к резистору, при этом прижимная направляющая шайба находиться ниже отверстия в стволе. Все компоненты патрона необходимо собрать в обратном порядке.

Коммутатор режимов работы

В начале разборки, поджимая лапки двухмиллиметровой отверткой, осуществляется снятие Т-образной защелки на ручке устройства. Придерживая фиксатор красного цвета, ее аккуратно вынимают наружу.

После этого, ручку переключателя следует переместить в левое крайнее положение. Тумблер без труда вынимается. Фиксатор извлекают с пружиной вместе. Кольцо, на ручке коммутатора снимают поддев его тонкой отверткой, служит для предотвращения утечки смазки.

Далее, детали и место посадки очищают от грязи. На два металлических стержня и резиновое кольцо густо наносится смазочный материал. Кольцо надевают на коммутатор. В ручку помещается пружина и фиксатор. При установке в корпус защелки, фиксатор не должен вылетать.

Переключатель вставляют в редуктор. Ручка должна быть направлена в сектор обозначающий совмещенный режим и удар. Проворачивают ручку, удерживая при этом кнопку фиксатора, до режима сверления и немного далее.

В итоге переключатель проворачивают согласно часовой стрелке, и до упора вдавливают защелку.

Корпус редуктора агрегата

Для демонтажа корпуса с редуктора нужно поднять ствол перфоратора кверху. Инструмент необходимо прижать к верстаку в то же время вытягивать оболочку вверх. В таком случае все детали останутся на местах.

Проведя ревизию и замену элементов корпус редуктора, очищают растворителем и смазывают необходимые узлы, после чего возвращают на свое место. Все его составляющие должны быть расположены на своих позициях.

У корпуса этой модели высокая прочность, поломки этого узла случаются достаточно редко. Разбито место посадки промежуточного вала, сломано малосъемное кольцо шайки редуктора или же поломка в отверстии коммутатора режимов работы — при всех этих неполадках необходимо заменить корпус редуктора.

Порядок определения электрических неисправностей

Определение целостности электрической части перфоратора Макита. Для того, чтобы выполнить ремонт перфоратора Makita 2450 или Makita 2470 своими руками надо вооружиться приборами и инструментом. Подойдет любой тестер, набор отверток, ключи, молоток, деревянная наставка. Хорошо иметь отвертку с встроенным индикатором фазы.

Необходимо взять тестер, подсоединиться к концам вилки перфоратора и нажать выключатель перфоратора. Если тестер показывает какое-то сопротивление, то цепь питания перфоратора цела.Если тестер показывает бесконечность, то целостность цепи нарушена и требуется снять заднюю крышку для контроля соединительного кабеля и электро щеток перфоратора.

Задняя крышка (обычно черного цвета) перфоратора снимается легко, надо только выкрутить три шурупа при помощи шуруповерта или отвертки.

Снимите крышку и при помощи отвертки отсоедините концы проводов от электрощеток. При помощи тестера или самодельного устройства, называемого в народе «аркашка», определите целостность подводящих проводов и правильную работу выключателя.

Несколько слов о простом контрольном устройстве под названием «аркашка». Устройство состоит из светодиода или лампочки от карманного фонарика, пальчиковой батарейки и двух кусочков провода. Вся электрическая схема контрольного устройства представляет собой последовательно соединенные детали. Соедините батарейку с одним концом светодиода или лампочки, к свободным концам светодиода и батарейки присоедините провода. У вас получится универсальное устройство для проверки целостности электрических цепей.

Характерные неисправности перфоратора Макита 2450 и 2470 Часто встречающиеся неисправности в электрической части перфоратора Makita 2450 и Makita 2470:

перелом подводящего кабеля в месте входа в перфоратор;
выход из строя кнопки выключателя TG813TLB-1, арт.650508-0, поз.68.;
износ электрических угольных щеток СВ-419, арт.191962-4, поз.65;
износ контактов переключателя реверса;
износ подшипников ротора: подшипник 609LLU, арт.210060-6, поз.51; подшипник 607LLU, арт.211021-9, поз.56;
короткое замыкание ротора 220-240 В, арт.515668-8, поз.54;
выход из строя обмотки статора 220-240 В для HR2450, арт.633488-5, поз.59.

В качестве пусковой кнопки используется выключатель TG813TLB-1, арт.650508-0; поз. 68.

Замена щеток производится при их полном истирании или плохом контакте. Обнаруживается данная неисправность сильным нагреванием точек мест установки электрощеток.

Отказ включения перфоратора может быть вызван истиранием контактов на переключателе реверса. Устраняется такая неисправность очень просто.

Ремонт переключателя реверса перфоратора Makita

Для ремонта переключателя реверса надо отсоединить заднюю крышку. Аккуратно отсоединить провода от кнопки. Внимательно осмотреть переключатель.

Дальнейшая разборка заключается в снятии щеткодержателя, предварительно освободив сами щетки. Сняв щеткодержатель, вы доберетесь до контактов переключателя реверса. Определите его состояние, при необходимости замените контакты.

Еще одна, часто встречающаяся электрическая неисправность, плохой контакт между статором и нижними контактами переключателя реверса.

Ремонт контакта между статором и переключателем реверса

Чтобы снять статор, необходимо отсоединить корпус редуктора (черный цвет) от корпуса статора (зеленый цвет).

Помните! В механической части ротора подшипник прижимается специальным колечком. При разборке не потеряйте его.

В зеленом корпусе размещен статор. Заглянув в середину, увидите два самонарезающихся винта 4×60, арт. 266334-3, поз.57, крепящих статор к корпусу. Отвинтите их, снимите пластмассовую защиту статора для HR2450, арт.419201-3, поз.58., освободите статор. Когда вы достанете статор, увидите контакты на статоре и панели переключателя реверса.Контакты тщательно зачистите наждачной бумагой, обработайте растворителем или спиртом. Перед сборкой подогните контакты так, чтобы они плотно входили друг в друга. Смажьте контакты техническим вазелином тонким слоем.

Сборка электрической части перфоратора производится в обратном порядке.

В наборе домашнего мастера почти всегда можно встретить перфоратор. Сменные насадки делают этот инструмент универсальным и незаменимым. Рассмотрим подробнее, из каких узлов он состоит, и как им правильно работать.

Перфоратор makita hr2450 разборка видео

В зависимости от количества выполняемых функций они подразделяются на три группы:

однорежимные — выполняют сверление с ударом, например, Makita HR 2010.
двухрежимные — сверление и сверление с ударом, либо сверление с ударом и долбление. Самым популярным перфоратором является — Makita HR 5001 C может сверлить с ударом или долбить.
трехрежимные — переключаются в любой режим работы. Например, Макита HR 2450.

С патроном SDS Plus выпускаются одно-, двух- и трехрежимные перфораторы весом до 5 кг. Характеристика: мощность до 850 Вт, сила удара до 5, 3 Дж, диаметр сверления в бетоне 18-30 мм.
С патроном SDS max предлагаются двух- и трехрежимные модели весом от 5, 9 кг. Характеристика: мощность 1100-1500Вт, сила удара 8, 3-17, 5Дж, максимальный диаметр бура 40-50мм, коронки 105-160мм. Преимущества: высокая мощность и низкий уровень вибрации.

Магазин «Makita. » является официальным дилером японской компании и предлагает широкий ассортимент перфораторов Makita с гарантией производителя и доставкой. Профессиональные менеджеры, прошедшие курсы обучения помогут выбрать лучшую модель!

Мы предлагаем перфораторы Makita по всей России: Москва, Санкт-Петербург, Екатеринбург, Челябинск, Нижний Новгород и многие другие города с доставкой и гарантией, звоните! Узнать подробную информацию об условиях и стоимости доставки Вы можете у наших менеджеров.

Перфоратор, это ударный сверлильный инструмент, выполняющий одновременно функцию ударного и сверлильного оборудования при работе с особо прочными материалами.

В устройстве применены две идеи одновременно: инструмент вращается и движется в продольном направлении, передавая импульс удара на твердую поверхность.

Работают перфораторы всегда в экстремальной среде с высокой степенью запыленности.

На продолжительность безотказной эксплуатации влияют не только условия работы, но и качество входящих в инструмент узлов.

Перфораторы Макита 2450, 2470 являются надежными инструментами высокого качества. Но даже самый надежный инструмент требует должного ухода и своевременного проведения технического обслуживания.

Для выполнения технического обслуживания перфораторов Makita 2450, 2470 надо обязательно ознакомиться с внутренним содержанием инструментов, входящими в состав узлами. Узнать слабые места перфоратора макита вам поможет настоящая инструкция.

Для выполнения ремонта перфоратора Makita 2450, 2470 своими руками допускается человек, владеющий слесарными навыками, имеющий багаж знаний по электротехнике.

Помните! При ремонте перфоратора необходимо соблюдать правила техники безопасности при работе с электроприборами.

Перфораторы Макита 2450 и 2470 собраны практически по одинаковой схеме и, практически, из одинаковых, взаимозаменяемых деталей. Ремонт их ничем не отличается.

Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Макита.

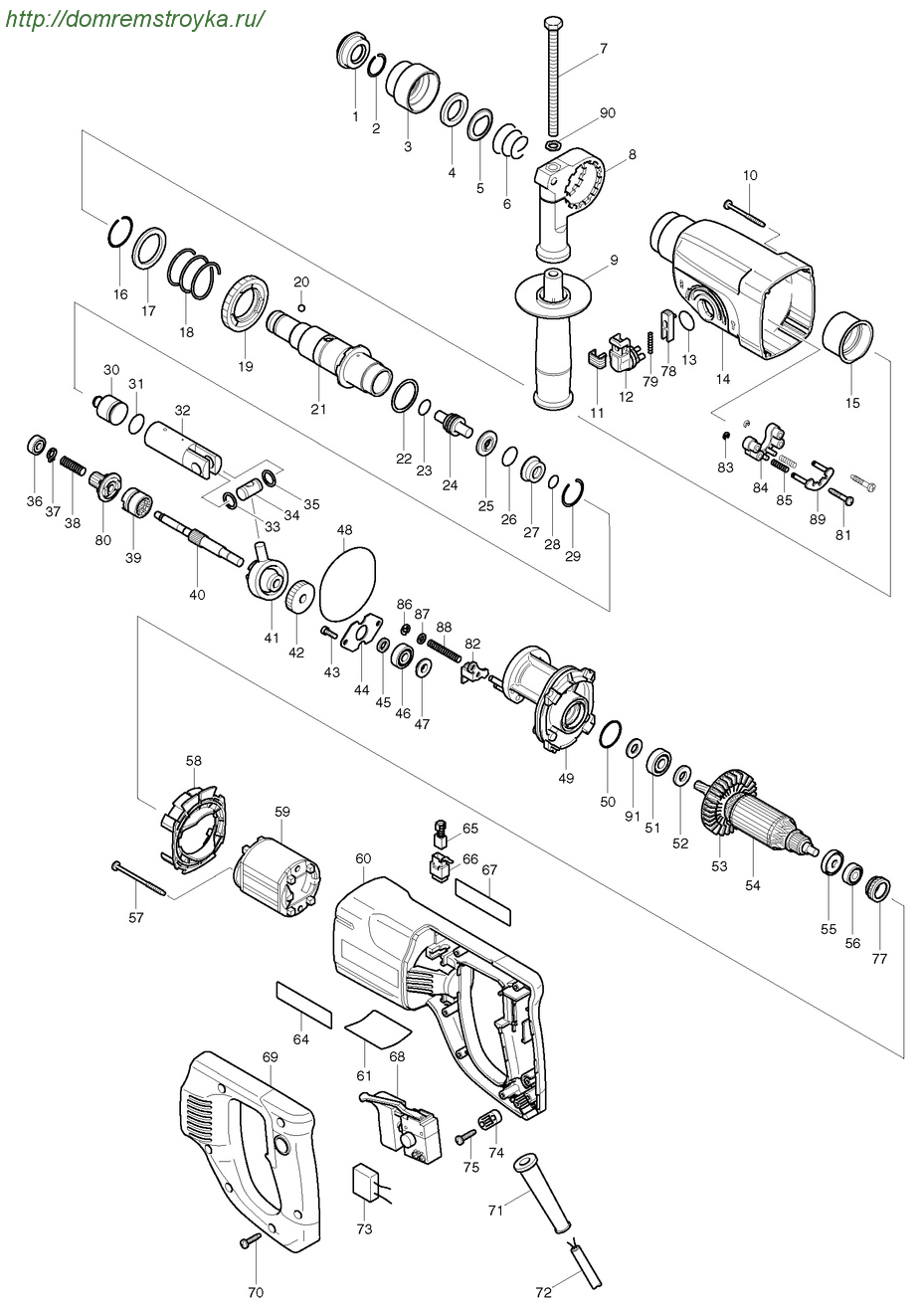

Схема сборки перфоратора Makita 2450

Разбираем редуктор

Чтобы добраться до механической части, потребуется снять пластмассовый корпус.

Порядок разборки механической части перфоратора Макита Вначале снимается защитный пластмассовый корпус черного цвета. Корпус снимается после того, как вы выкрутите четыре винта, крепящих корпус с торца. Надавив на торец вала вы выдавите редуктор из корпуса.

Сняв корпус, надо отделить ротор от редуктора. Редуктором называется общая механическая часть. Отделяется ротор от механической части(редуктора) просто. Правой рукой надо зажать редуктор, ротор зажать левой. Покачивая, потяните обе части в противоположные стороны. Ротор держится в редукторе за счет трения косозубых шестеренок. Основные неисправности перфоратора Макита происходят в механической части инструмента.

Самая характерная неисправность для механической части, выход из строя ударного механизма.

Разборка ударного механизма Ударный механизм собран на внутреннем корпусе и состоит из вала редуктора и промежуточного вала. Вращательное движение передается через косозубые шестерни на промежуточный вал.

Вал редуктора представляет собой полый ствол, в котором свободно перемещается цилиндр.

Насаженная на промежуточный вал малая прямозубая шестерня передает вращение на большую прямозубую шестерню вала редуктора, в котором смонтирован ударный механизм. А поступательные движения на вал редуктора ударного механизма одновременно передаются за счет передачи от подшипника качения промежуточного вала к цилиндру, перемещающемуся в стволе редуктора.

Переходим к разборке промежуточного вала.

Разборка промежуточного вала

На вал поз.40 насажены косозубая шестерня поз.42, на которую передается вращение от шестерни ротора, подшипник качения 608zz поз.41, который передает поступательное движение на шарнир поз.34 поршня поз.32

С другой стороны вала устанавливается муфта сцепления поз.39, прямозубая шестерня 10 поз.80, компрессионная пружина поз.38, стопорное кольцо S-7 поз.37, подшипник 606zz поз.36 Особое внимание следует обращать на состояние подшипников качения. В перфораторе установлены импортные подшипники

Допускается установка отечественных подшипников. Подшипник 606zz можно заменить на 80016, подшипник 609zz меняется на 80019.

Переходим к разборке вала ударного механика

Разборка вала ударного механизма

Разборка ствола перфоратора Макита 2470 представляет собой простой процесс, если использовать схему устройства перфоратора Макита. Вал представляет собой ствол поз.21, в котором собран ударный механизм. На ствол крепится шестеренка поз.19, которая придавливается пружиной поз.18, через шайбу поз.17 и фиксируется стопорным кольцом поз.16.

В стволе перемещается цилиндр поз.32, воздействуя на боек поз24. С обратной стороны бойка закреплено металлическое кольцо поз.27, передающее удар на бур. А когда требуется замена ствола перфоратора?

Чаще всего из строя выходит металлическое кольцо.

Боек

Цилиндр с ударником

С разборкой мы разобрались. Меняем детали на исправные и готовимся собирать. Более подробно о смазке и сборки перфоратора.

Видео быстрой разборки перфоратора Макита
