Как вставить патрон на перфораторе?
Иногда встречается неисправность, которая проявляется в невозможности фиксации рабочего органа в быстрозажимном патроне.
Перфораторы Интерскол комплектуются патронами двух типов: SDS-plus и SDS-max.
Отказ зажимного устройства происходит из-за износа фиксирующего шарика.
Ремонт пефроратора Интерскол, а конкретно его быстрозажимного патрона заключается в замене шариков и смазкой хвостовиков буров специальной смазкой. В качестве смазки для хвостовиков буров рекомендуется использовать специально разработанную мазь.
Перфораторы Интерскол комплектуются переключателями режимов различных конструкций. И это неспроста.
Часто пользователи переключают режим работы перфоратора, не останавливая инструмент. А это основная причина поломки переключателя режимов в перфораторах.
Определенной сложностью отличается переключатель режимов перфоратора Интерскол П-18/450ЭР.
Переключатель режимов перфоратора Интерскол П-18/450ЭР
Переключение режимов осуществляются за счет перевода полумуфты кулачковой поз.44 из зацепления с валом-шестерней поз.43.
Перевод осуществляется при помощи скобы переключения режимов поз.52, планки переключателя поз.55, ручки переключателя поз.16.
Неисправности проявляются в невозможности осуществить перевод переключателя в нужный режим.
Неисправность устраняется заменой пружины поз.48, выравниванием или заменой погнутых деталей.
Переключатель режимов перфоратора Интерскол П-26/800ЭР Переключение режимов осуществляется при помощи поводка переключателя поз.55, пружины поз.56 и ручки переключателя поз.28.
В конструкции используется наименьшее количество деталей, что повышает надежность и работоспособность перфоратора Интерскол П-28/800ЭР.
Переключатель режимов перфоратора Интерскол П-600ЭР Переключение режимов производится при помощи отвода муфты сцепления поз.40 от подшипника качения поз.41.
В первую очередь, необходимо понять тип используемого патрона внутри вашего электрического инструмента. Всего их три: быстрозажимный, кулачковый и цанговый SDS.
Быстрозажимный дополнительно делится на подвиды: одногильзовые и двугильзовые. Наиболее просто сменить деталь можно на цанговом SDS-варианте. В данном случае понадобится лишь повернуть сверло. В кулачковом и быстрозажимном типе деталь крепится при помощи ключа, поэтому тут придётся поработать.
Как только тип используемого патрона определён, можно приступать к следующему этапу: необходимо изучить крепление, за счёт которого он держится.
Крепится сверло либо на винтовом стержне, либо на шпинделе. Как правило, процесс разбора происходит достаточно быстро и без проблем, но бывают случаи слишком жесткой фиксации, для разборки которой потребуется время и некоторые дополнительные инструменты. В первом случае для снятия детали нужно будет запастись молотком, ключом и отверткой.
Для того чтобы снять патрон, нужно будет совершить следующие действия:
- уменьшить фиксацию сверла, легко постучав молотком по верхушке;
- выкрутить, использовав отвертку;
- зажать деталь в тисках или ключе, а затем прокрутить шпиндель.
Для того чтобы вставить патрон в перфоратор, необходимо проделать следующие действия: навернуть сверло на инструмент (причем важно вкручивать его до самого конца), затем вставить винт в гнездо и потом закрутить его до самого конца с использованием отвёртки. Важно правильно подобрать запасной патрон
Старайтесь не экономить на столь важной составляющей вашего электрического инструмента, который может понадобиться в любой момент. Идя в строительный магазин, лучше захватить перфоратор с собой, чтобы продавец смог помочь грамотно подобрать вам нужную деталь, так как не каждый патрон и электрическая дрель сочетаются между собой
Важно правильно подобрать запасной патрон. Старайтесь не экономить на столь важной составляющей вашего электрического инструмента, который может понадобиться в любой момент
Идя в строительный магазин, лучше захватить перфоратор с собой, чтобы продавец смог помочь грамотно подобрать вам нужную деталь, так как не каждый патрон и электрическая дрель сочетаются между собой.
О том, почему могут вылетать сверла из патрона перфоратора, узнаете в видео немного ниже.
Устройство патрона перфоратора
Почти любой строительный инструмент универсален, и перфоратор не стал исключением. Для них имеется много различных насадок, патронов, переходников. Основа для произведения любой работы — патрон. Переходник для перфоратора используют для установки сверла, непосредственно снятого с обычной дрели. Как насадки, так и сверла обладают огромным разнообразием и выбираются в соответствии с поставленными задачами.
Дома нужно всегда держать сменный патрон для перфоратора, так как в любой момент один вполне может выйти из строя. Необходимо отметить тот факт, что для каждого вида работы лучше использовать различные патроны. Основные виды патронов:
- быстрозажимной: прекрасно подходит в случае частой смены насадок во время работы;
- ключевой: предназначается для больших сверл.
Чтобы знать, как произвести ремонт патрона перфоратора, нужно изучить его непосредственное устройство. В свое время крепление сверла производилось с помощью подвижных кулачков, но прогресс на месте не стоит. В SDS сверла фиксируются с помощью 2-х направляющих клиньев, а также 2-х стопорных шариков. Отличие SDS-plus и SDS-max лишь в количестве направляющих клиньев. Так, крепление получается надежным и быстрым.
Упростилось фиксирование самой насадки: необходимо вставить в гнездо патрона выбранную насадку, слегка надавить, дождаться щелчка. Так, насадка будет хорошо зафиксирована. И съем сверла не представляет особой сложности: нужно нажать на подвижную крышку, в результате чего извлечется бур.
Дополнительно перфоратор может включать компоненты в виде:
- регулятора оборотов;
- электронного реверса;
- щеточного реверса;
- системы быстрой замены;
- иммобилайзера;
- индикаторов;
- антивибрационной системы;
- фрикционной муфты.
Механическая группа неисправностей в перфораторах Интерскол
Рассмотрим все неисправности на примере перфоратора Интерскол П-26/800ЭР.
В первую группу неисправностей входят поломки, связанные с выходом из строя деталей ударного механизма.
Данная группа неисправностей проявляется в том, что при работе перфоратор сверлит, а долбить не может.
Износ уплотнительных резиновых колец
Ослабление силы удара происходит постепенно. По мере износа резиновых колец происходит утечка воздуха в пневматической системе создания удара. Сила удара ослабевает, удар становится жестким. Помимо пропадания пневматических свойств происходит разрушение ударников, бойков, прессмасс.
Набор резиновых уплотнительных колец к перфоратору Интерскол
Ремонт перфоратора Интерскол при износе уплотнительных колец заключается в замене их на новые.
Установка новых резиновых колец производится при любой разборке перфоратора с обязательным нанесением смазки уплотнительных колец смазочными материалами, инертными к резиновым изделиям. К таким смазкам относится отечественная смазка типа Циатим-224, производимая по ГОСТ 9433-80.
Резиновое уплотнительное кольцо смазывается тонким слоем смазки Циатим-224 и надевается на нужную деталь, предварительно вымытую от старой смазки в растворе смеси керосина и бензина.
Разрушение бойков, ударников, стволов, поршней
При большой изношенности резиновых уплотнительных колец и несвоевременной их замене происходит разрушение прессмассы поз.16, ствола поз.36, корпуса ловителя поз.40, бойка поз.45. От удара на деталях появляется наклеп, трещины, искривления, заклинивания.
Неисправности устраняются заменой деталей на новые с обязательной сменой уплотнителей.

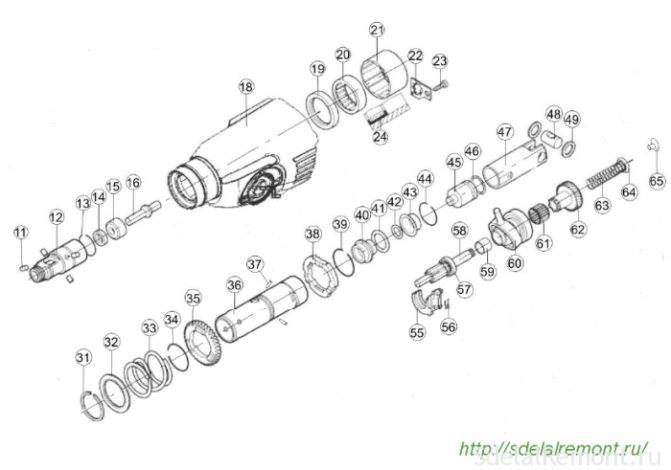

Детали ударного блока перфоратора Интерскол П-26/800ЭР
Разрушение поршня поз.47 бывает двух видов:
- Разрушается юбка поршня;
- Отламываются уши установки пальца поз.48.
Ремонт перфоратора Интерскол П-26/800ЭР и его разрушенного поршня выполняется заменой поршня на новый. Приобретая поршень, тщательно проверяйте шероховатость внутренней поверхности поршня. Она должна быть доведена до зеркального блеска.
Выход из строя ствола поз. 36 проявляется не часто. Главная причина, царапины на внутренней поверхности при выходе из строя ударников, бойков, проммассы.
Если глубина царапин не большая, то царапины можно вывести притиром. При большой глубине царапин обеспечить герметичность невозможно, а это сказывается на работе перфоратора в режиме «Удар».
Разрушение подшипника качения
Ударный импульс создается не только пневматической системой ударного механизма, но и преобразованием вращательного движения в возвратно-поступательное за счет работы подшипника качения поз.60. Бывают случаи разрушения обоймы подшипника.
При разрушении подшипника качения ремонт перфоратора Интерскол П-26/800ЭР заключается в полной замене детали.
Нарушение передачи вращательного момента в возвратно-поступательное может прерываться из-за проскальзывания шлицов колеса зубчатого комбинированного поз.62 в шлицах подшипника качения поз.60.
Неисправность устраняется исправлением профиля зуба при помощи круглого надфиля.
Пропадание режима удара проявляется при неправильной работе переключателя режимов. Перевод ручки переключателя режимов не перемещает поводок переключателя поз.55.
Поломка устраняется исправлением сборки промежуточного вала-шестерни поз.58.
Группа неисправностей, при которых перфоратор долбит, но не сверлит.
Основные правила эксплуатации перфоратора
Для долгой и безопасной работы перфоратора следует строго соблюдать некоторые рекомендации:
- Ударное приспособление должно плотно держаться в патроне. Перед его закреплением необходимо смазать хвостовик средством, рекомендуемым в инструкции.
- По окончании работы производите очистку оснастки и патрона от различного мусора.
- Периодически вынимайте бур из бетона (через каждые 2 см). При сверлении больших отверстий применяйте буры разного диаметра.
- При выполнении большого объёма работы делайте технологические перерывы, чтобы дать возможность оснастке остыть. Штурм в работе не приветствуется.
- Проводите регулярную профилактическую чистку и смазку инструмента.
- Держать перфоратор необходимо в специальной упаковочной коробке.
Выполнение этих несложных операций поможет избежать преждевременного износа вашего помощника. Помните, что предотвратить поломку легче, нежели потом её исправить.
Демонтируем патрон
В зависимости от способа крепления патронного механизма, методы разборки будут различаться.
Резьбовое соединение
Разбирать такую конструкцию надо в таком порядке.
- Аккуратно производим откручивание стопорного винта.
- Выкручиваем патрон против часовой стрелки, если резьба затянута на совесть, зажимаем вал инструмента в тиски. Для откручивания используется газовый ключ. Потом снимаем устройство и осматриваем его на предмет целостности и исправности.
- Если сверло заклинило в губках, то наносим не сильные, но точные удары молотком с помощью выколотки по кулачкам сверху.
Установку осуществляем в обратном порядке. При закручивании нового устройства вал надо фиксировать от проворачивания свободной рукой. Последним закручиваем стопорное устройство. В помощь домашним умельцам видео:
Соединение конусом
Снять патрон с конусной части вала довольно легко. В комплекте дрели должно быть специальное приспособление для этих целей, но многие опытные мастера пользуются таким методом: переворачивают инструмент сверлом вниз, закрепляют его и равномерными ударами молотком по тыльной стороне приспособление выбивается с вала.
После демонтажа надо отшлифовать конусные поверхности при помощи наждачного полотна, если есть задиры поверхности, то удалите их напильником. Новый патрон устанавливается на место еще проще — ударами киянки поверху он усаживается плотно на место соединения.
Пользователям необходимо помнить, что удаление сверла или другой насадки, когда их заклинило в патроне, требует определенных навыков и умения обращаться со слесарными инструментами, но в любом случае надо демонтировать устройство. Если же патрон на дрели вышел из строя, то его надо заменить.
Порядок разборки перфораторов Интерскол
В последние годы особой популярностью пользуются перфораторы Интерскол. Патрон для перфоратора можно видео про как провести ремонт перфоратора. Они надежны в работах, просты в ремонте. Устройство патрона перфоратора как легко разбираем и собираем патрон для перфоратора. Для них легко достать запасные детали.
Перфораторы Интерскол имеют широкий ассортимент. Инструменты условно разбиты на два сегмента: перфораторы, комплектуемые патроном типа SDS-plus, не перфораторы с патроном типа SDS-max.
Ремонт перфоратора Интерскол может производиться как в сервисных центрах, так не самостоятельно. Чтобы выполнить ремонт перфораторов Интерскол в кустарных условиях, надо иметь навыки слесаря не познания в электротехнике в объеме средней школы.
Не постоянно помните о соблюдении правил техники безопасности.
Кто инструмент обладает соответствующей маркировальной табличкой. Крапива: перфоратор Интерскол П-18/450Эр. Расшифровывается:
- буква П указывает, что инструмент относится к семейству перфораторов;
- цифра восемнадцать указывает, что с данным перфоратором применяют бур диаметром до восемнадцать мм;
- цифра четыреста пятьдесят указывает мощность перфоратора в ваттах.
Линейка перфораторов Интерскол с SDS-plus патронами представлена 13-ю моделями: П-18/450ЭР, П-20/550ЭР, П-22/620ЭР, П-24/700ЭР, П-24/700ЭР-2, П-26/750ЭВ, П-26/800ЭР, П-26/800ЭР-2, П-28/800ЭВ, П-30/900ЭР, П-30/900ЭР-2, П32/1000Э, П-32/1000ЭВ-2.
Перфораторы Интерскол с патронами SDS-max представлены следующими моделями: Интерскол П-35/1100Э, П-35/1100ЭВ-2, П-40/110ЭВ-2, П-45/1100Э, П-50/1200Э.
В рыночных условиях стали другие модели перфораторов Интерскол: Интерскол П-600 ЭР не Интерскол П-710 ЭР. Эти модели производились в начале развития производства фирмы Интерскол.
В среде бытовых пользователей самыми распространенными моделями являются перфораторы Интерскол П26/800ЭР, П30/900ЭР, П710/ЭР.
Устройство перфоратора Интерскол
Инструмент способен работать в трех режимах: сверление, удар и сверление с ударом. Патрон типа SDS плюс помогает быстро менять насадки для работы. Предохранительная муфта может предотвратить поломку инструмента, если бур застрянет в материале.
Перфоратор имеет одну скорость и регулировку частоты вращения. Дополнительными возможностями инструмента можно считать дополнительную рукоятку, ограничитель глубины и блокировку кнопки включения.
Все перфораторы фирмы собраны по одинаковой схеме. Здесь есть три основных блока: блок редуктора удара, блок питания, блок статора.
Данные механизмы имеют свои особенности у различных групп инструментов.
Безопасность эксплуатации
Перфоратор – электромеханический инструмент, поэтому пользоваться им нужно, соблюдая меры безопасности.
- Перед началом работы нужно убедиться в целостности электрического шнура. Поврежденная вилка или изоляция на шнуре могут привести к поражению электрическим током. Трещины на корпусе также могут послужить источником опасности.
- Сменные насадки должны надежно крепиться, в противном случае во время работы они могут выскочить из патрона и нанести травму.
- Сверлить материал нужно, не прикасаясь к вращающейся части инструмента: острые кромки легко повреждают руки и другие части тела.
- Насадки при вращении сильно нагреваются, поэтому после окончания работы нельзя прикасаться к ним голыми руками во избежание ожогов.
Правильно работать электроинструментом — значит сохранить здоровье. Обязательно следуйте правилам безопасности и одевайте средства индивидуальной защиты: перчатки, маску или очки, специальную рабочую одежду.
Замена щёток
Если пришло время в перфораторе поменять щётки, для этой задачи можно инструмент сдать в сервисный центр, а можно осуществить собственными руками, что вполне несложно. Замена в сервисном центре имеет ряд преимуществ:
- Качественная работа, если это специализированный центр
- Оригинальные детали, под вашу модель инструмента
- Продление гарантии, если срок ещё не закончился
- Кроме замены сломанной части, обычно в сервисе осматривают полностью внутренние важные детали, чистят их и смазывают
Вместе с преимуществами ремонт электроинструмента в сервисном центре имеет и отрицательные стороны:
- Если отсутствует гарантия, работа оплачивается
- Ремонт займёт время, придётся подождать
- Сервис не всегда находится близко
Если вас не устраивают указанные неудобства ремонта инструмента в специализированном центре, лучше выполнить задачу самостоятельно.
Процесс замены деталей выполняется поэтапно:
- Выключенный из розетки перфоратор необходимо раскрутить для снятия верхней крышки.
- После этого с помощью небольшой отвёртки необходимо легко зацепить щеткодержатель, достать его и изъять старые детали.
- В держатель вставить новые, прижать до краев, установить на место внутри перфоратора.
- Проверить, чтобы щётки доставали до контактов для бесперебойной работы электроинструмента.
- Закрыть крышкой и зафиксировать её шурупами.
Советы мастеров при ремонте перфоратора
При выполнении замены щёток самостоятельно специалисты рекомендуют:
- При стирании одной замене подлежат обе
- Во время ремонта заодно необходимо почистить коллектор от пыли и нагара
- Деталь при замене лучше притереть к коллектору с помощью наждачной мелкозернистой бумаги
- Лучше ставить компоненты, соответствующие модели инструмента
Замена щёток перфоратора – несложный процесс, который легко выполняется в домашних условиях.
Перфоратор – незаменимый помощник при любых видах ремонтных работ. Но, как и все под этим солнцем, он то же не вечен. Рано или поздно приходится сталкиваться с его обслуживанием и ремонтом. И чем внимательнее Вы к нему отнесетесь – тем дольше он прослужит.
Например, у Вашего перфоратора упала мощность. О чем это может говорить? Ожидается ремонт инструмента или «пришло его время»? В большинстве случаев ничего страшного, скорее всего – просто пришло время заменить щетки в перфораторе.
Что такое щетки и для чего они нужны?
Щетка – часть электрической цепи включения электродвигателя, проводник тока на коллектор якоря. Поскольку якорь вращается, за счет электромагнитного поля, то неподвижного соединения, как в статоре, быть не может. Выход из ситуации реализовали при помощи кусочков графита, который скользит по пластинам коллектора, тем самым подавая ток на секционированную обмотку якоря. В свою очередь в обмотке последнего создается магнитное поле. По закону магнетизма противоположные полюса притягиваются, это и создает движение якоря. Как изображено ниже.
Но можно сказать, что это самое слабое место коллекторных электродвигателей, так как щетки в процессе работы стираются, а угольная пыль засоряет коллектор – это ведет к нарушению нормальной работы электродвигателя.
Само строение щетки очень простое: контактная клемма, провод от клеммы до рабочей поверхности щетки и пружинка, которая прижимает поверхность к пластине коллектора.
С назначением щетки разобрались, теперь рассмотрим их типы. Токосъёмные щетки бывают трех типов. На самом деле их больше – но в перфораторах их не применяют. Например, так называемые «генераторные» (медно – графитовые, медно — угольные) щетки.
В перфораторе встречаются щетки таких типов:
- графитовые – долгий срок эксплуатации, но в силу твердости графита «притирка» не идеальна, а от этого страдает коллектор;
- угольные щетки для перфоратора – хороший контакт с рабочей поверхностью коллектора, но малый срок эксплуатации;
- угольно – графитовые щетки как альтернатива двух предыдущих типов.
Угольные щетки для перфоратора Bosch
Когда необходима замена?
Обычно ресурс работы щеток в бытовых перфораторах рассчитан, по заверениям производителя, на 70 – 120 часов работы. Но вряд ли владелец перфоратора будет вести учет времени работы инструментом. В этой связи следует заметить удобство такой функции как индикатор износа щетки для перфоратора Макита. Кроме того, есть инструмент с системой автоматического отключения при превышении износа.
Электродвигатель устройства
Двигатель, являясь основным элементом устройства, приводит в действие все остальные части механизма. Он состоит из статора и ротора, при этом ротор подвижная часть, а статор нет. В состав ротора входят якорь и коллектор. Якорь — это такой блок, содержащий пластины из стали. На них наматываются обмотки из медной проволоки. Коллектор, в свою очередь, выглядит в виде цилиндра. Его конструкция имеет вид диэлектрика с установленными проводящими пластинами, к этим пластинам и подключаются обмотки якоря. Вращения ротора происходят за счёт магнитного потока, создаваемого вокруг него обмотками статора и приводящего к возникновению момента кручения. При этом ротор использует только постоянное значение тока, и магнитный поток всегда направлен только в одну сторону. Подача питания осуществляется посредством щёток, выполненных из графита. Щётки расположены таким образом, чтобы обеспечивать электрический контакт с якорем.
Для проверки обмоток можно воспользоваться мультиметром. Для этого один щуп измерительного прибора устанавливается на щёткодержатель, а второй на вход подключения к сети 220 вольт. Чтобы точно определить места подключения, проще воспользоваться электросхемой. Если сопротивление бесконечное, делается вывод о перегорании обмотки.
