Электроды ано 21 — характеристики, особенности работы, аналоги

Какие лучше

Среди вышеприведенных марок электродов наибольшей идентичностью по техническим параметрам с расходником ОК 46 обладает марка МР-3. Ниже приводим перечень характеристик, наличие которых у обоих видов расходников позволяет считать их взаимозаменяемыми:

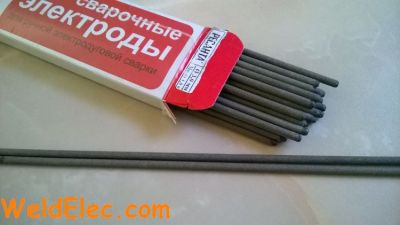

Электроды сварочные МР-3 Ресанта

• применяются для сварки в любых пространственных положениях, кроме вертикального «сверху-вниз»;
• универсализм в использовании источников тока (переменный, постоянный);
• у обоих марок электродов практически одинаковое разбрызгивание при сварке;
• затруднения в поджиге, как в начальном, так и в повторном, отсутствуют;
• технология сварки обеими марками электродов хорошо адаптирована к выполнению коротких швов, прихваток, сварки тонкостенных конструкций.
• отсутствует необходимость в зачистке поверхностей сварочного шва от ржавчины, тонких гальванических покрытий и других загрязнений;
• оба расходника не выделяют большого количества тепла в зоне сварочного шва, поэтому применяются для сварки кромок с большими зазорами между ними;
• одинаковые способы наложения сварочного шва (стержень располагается с наклоном в пределах 35°);
• шлак отделяется без труда;
• рутиловое покрытие расходников плохо выполняет свои защитные функции при наличии в нем следов влаги — необходимо прокаливать электроды ОК 46 при температуре 90°С около часа, а МР-3 при несколько большей температуре – 180-200°С;
• идентичный материал стержней расходников (Св-08, Св-08А) ограничивает применение сварочной технологии с материалами типа низкоуглеродистой и углеродистой сталей.

Небольшие различия вызваны отличающимся составом обмазок и особенностями технологического процесса производства. Так, например, расходники МР-3 не рекомендуется применять в отличие от ОК 46 для сварки труб.

Другие аналоги

Кроме расходников МР, самыми близкими по техническим параметрам являются электроды марок ОЗС-4, ОЗС-12, АНО-21. Все они с рутиловым типом покрытия.

Некоторые российские производители («СпецЭлектрод», «Судиславский завод сварочных материалов», «Шадринский электродный завод» и другие) освоили производство аналогов марки ОК 46 на своей базе оборудования, по своей собственной технологии.

Другие компании пошли еще дальше: совместно со шведским производителем на его технологической базе создали предприятия в Санкт-Петербурге и Тюмени. Качество аналогов электродам ОК 46 питерской торговой марки ЕСАБ-СВЭЛ по параметру «цена – качество» не уступает оригиналу.

Приобретать или нет

Мы склоняемся к тому , что ответ на этот вопрос нужно искать отталкиваясь от цены. Standart — не самые дешевые электроды среди представленных на полках магазинов.

Их цена немного больше, чем у конкурирующих ESAB, СпецЭлектрод. Нужно ли платить больше в таком случае?

Это сложный вопрос, сказать однозначно очень непросто. Так как стоимость существенно не отличается от электродов иных изготовителей, можно сказать, что политика цен тождественная для всех брендов, что продвигают подобную продукцию (например:ЛЭЗ, СПЕЦЭЛЕКТРОД, ESAB).

Более того, разница в качестве тоже незначительна, поэтому свойства стержней разных представителей схожи между собою. Мы не видим смысла сравнивать сварочные электроды “Стандарт” с остальными.

Характеристики и применение

УОНИ-13/55

Стержни с основным покрытием рекомендованы при работе с низколегированной и углеродистой сталью, предназначены для сварочных аппаратов постоянного тока и инверторов. Преимущества электродов этой марки заключается в получении пластичных швов, которые с легкостью переносят ударные нагрузки и низкие температуры.

Есть у этих электродов и недостатки. Необходимое минимальное напряжение для разжигания стержня на холостом ходу должно составлять 65-70 В. Если на кромке свариваемых конструкций и деталей присутствует ржавчина, масляные и другие загрязнения, швы получаются пористыми и некачественными.

АНО-21

Покрытые рутиловой обмазкой электроды применяют для сваривания углеродистой стали небольшой толщины. Легко разжигаются и при первом, и при повторном использовании. Образуют мелкочешуйчатый шов из небольших волн. Работают с переменным и постоянным током любой полярности. Перед применением нуждаются в прогреве. Стержни прокаливают примерно 40 минут при температуре 120 градусов. Их использование допустимо для сварки труб водо- и газоснабжения.

МР-3

Разжигаются при работе даже с аппаратами, имеющими не очень высокую ВАХ (вольт-амперную характеристику). Обеспечивают хорошую защиту и позволяют контролировать положение сварной ванны. Могут возникать некоторые трудности с разжиганием. Если это происходит, электрод прокаливают при температуре в 150-180 градусов в течение 40 минут. Применяются для любых типов швов, за исключением вертикальных сверху-вниз. Быстро и легко разжигаются. За это качество их еще называют «бенгальскими огнями». Профессиональные сварщики не используют их в тех случаях, когда необходимы мелкие движения для хорошего прогрева. Мягкая сварка и полное отсутствие необходимости зачищать соединяемые поверхности сделало их идеальным выбором для новичков, осваивающих азы сварки. ОК 63.34

Применяют при сварке вертикальных швов, осуществления нахлестных и стыковых соединений, многопроходной сварке. Минимальный показатель напряжения холостого хода для работы со стержнями этой марки должен равняться 60 В. Образование шлака при сварке минимально и легко отбивается. Требования к электродам для инверторной сварки

Лучшими для работы с инверторными сварочными аппаратами являются металлические стержни плавильного типа, которые обладают следующими характеристиками:

1. Обеспечивают легкость проводимых сварочных работ

Если электрод подобран неправильно, то есть не соответствует составу металла, процесс сварки значительно затрудняется.

2. Показывают качественный результат шва

Важный фактор при выполнении герметичных и наружных работ. Качественные электроды должны позволять получать как вогнутые, так и плоские швы.

3. Образуют отделяемый шлак

Качество применяемого электрода легко проверить по шлаку. Плохие швы отлетают вместе с отбиваемым шлаком. Если такое происходит, причина заключается именно в электродах, а не в умениях сварщика.

4. Отвечают санитарным нормам

Используемые электроды должны быть выполнены в полном соответствии с существующими государственными нормами и стандартами.

5. Позволяют проводить сварку по коррозийным металлам

Допустимость проведения подобных работ является исключением, а не повсеместной практикой. Если такая необходимость возникает, марки УОНИ, АНО и МР-3 обеспечат качество работы и в этом случае.

Сварочные характеристики

Особенности электродов:

• диаметр изделий – 1-5 мм;
• покрытие – рутиловое;
• разбрызгивание металла – не превышает 4%;
• часовой расход – 1,65 кг.

Горение дуги остается ровным на протяжении всего процесса сварки.

Материал шва выдерживает:

• на разрыв – не менее 460 МПа;
• удлинение – 18%;
• вязкость – 80 Дж/см²;
• угол загиба соединения – 150°.

Рекомендуем к прочтению Главные особенности и нюансы применения электродов типа Э50А

Значение имеют и другие параметры.

Химический состав шва

Место соединения деталей даже у человека без опыта работы получается прочным. Расплавленный и застывший металл содержит элементы, представленные в таблице.

Наименование	Количество в %
Углерод (С)	0,1
Кремний (Si)	0,3
Магний (Mn)	0,5-0,8
Сера (S)	0,04
Фосфор (Р)	0,045

Приведенный перечень соответствует государственным стандартам, его требуется соблюдать при производстве электродов на всех заводах. На практике состав шва несколько отличается при сварке стержнями разных изготовителей.

Ровный сварочный шов.

Физические свойства

Рутиловая обмазка состоит из диоксида титана и других веществ: кремнезема, карбоната кальция, ферромарганца. Смесь позволяет варить влажные и поврежденные коррозией детали. Можно выполнять соединения в неповоротных стыках, часто встречающихся на трубопроводах.

В состав проволоки Св-08 (из нее сделаны электроды) входят добавки, способные повышать поверхностное натяжение в сварочной ванне. Это позволяет накладывать вертикальные и потолочные швы без вытекания металла.

Максимально допустимое содержание влаги в обмазке – 0,9%. При больших значениях стержни прокаливают 30-40 минут. Температура составляет 120°С. В дальнейшем электроды используют для сварки цветных и черных металлов, в т.ч. и алюминия.

При покупке следует выбирать сухие изделия. Не стоит останавливаться на дешевой продукции, лучше приобрести товар подороже, но популярных производителей.

При сварке электродом АНО-21 брызг почти нет.

Режимы сварки

Эти показатели зависят от толщины электрода. Параметры указаны в таблице с обозначением пространственного расположения шва.

Диаметр (мм)	Длина (см)	Количество (1 кг)	Ток (А)
Нижнее	Вертикальное	Потолочное
2	30	95	60-100	70-80	80-100
2,5	30	58	70-120	70-100	90-110
3	35	40	100-150	90-110	110-140
4	–	–	160-190	150-170	150-180
5	–	–	170-220	150-190	120-160

Не рекомендуется сваривать заготовки толщиной более 5 мм и стыки труб с последующим нагнетанием давления.

Специфика использования электродов с инверторами

Инверторная сварка — лишь одна из технических разновидностей ручной дуговой сварки. Это значит, что для нее пригодны все типы сварочных электродов — разного состава, диаметра, с разным покрытием и т. д.

Но у аппарата есть один особый параметр. В отличие от трансформаторов, которые варят только на переменном токе, инверторы вырабатывают исключительно ток постоянный (об этом мы упомянули выше в другом контексте). НО! Благодаря тому, что они могут менять его полярность, сегодня возможно сваривать и теми электродами, которые раньше работали только на переменном трансформаторном токе.

Отсюда и особенности, характерные для инверторной сварки.

1. Всеми электродами переменного тока можно варить на токе постоянном. Популярные марки:

• ОК 46.00 (МК-46.00 производство ООО «МЭЗ») — марка широкого универсального применения. Можно использовать любую полярность, варить детали из низколегированных, углеродистых сталей, заваривать швы, делать прихватки.
• АНО-21 — сварка также возможна на любой полярности (варятся тонкостенные детали, трубы, сосуды).
• ОЗС-12 — рекомендуется обратная полярность (углеродистые, низколегированные стали, цветные металлы).
• МР-3 — та же полярность, что у предыдущей марки (конструкции из углеродистых, низколегированных сталей).

2. В противоположность этому электропроводники постоянного тока не применимы в трансформаторах (т. е. источниках переменного тока). Это, в частности, медные электроды по чугуну (например, МНЧ-2) и некоторые другие:

• 48Н-1, 48Н-11 (конструкции из высокопрочных теплоустойчивых сталей);
• АНВ-2 (высокохромистые жаростойкие стали);
• АНВ-26 (хромоникелемолибденовые сплавы)
• УОНИ-13/55Г (конструкции из низколегированных и углеродистых сталей);
• ОЗЛ-14 (высоколегированные, жаропрочные стали);
• ОЗЛ-12 (коррозионностойкие стали);
• ОК 78.16 (закаленные и отпущенные стали);
• ИТС-4 (судовые стали) и т. д.

Какими же электродами варить инвертором и только им? Всеми перечисленными во втором пункте, поскольку они работают только на постоянном токе.

Что еще следует учитывать при выборе?

• Тип стали — от него зависит химический состав сердечника, тип покрытия.
• Толщина изделий, тип и сложность конструкции (ответственные и т. д.) — они во многом определяют диаметр стрежня, параметры тока.
• Специфика, уровень работ — бытовое, профессиональное или промышленное применение в тяжелых условиях.
• Торговая марка — общепризнанные бренды представляют наиболее широкий ассортимент изделий для инверторной сварки наилучшего качества.

Примеры последних — продукция старейшего профильного российского производителя МЭЗ, вся продукция которого подходит для электросварки таким способом.

Итак, какими сварочными электродами лучше варить инвертором? Мы выяснили: любыми, подходящими для РДС, но при этом — в соответствии с требованиями к технологическим параметрам, металлу конструкций, условиям работ.

Инвертор стал принципиально новым словом в технологии сварки. Он в разы расширил возможности и сферы использования электродной продукции, сделав ее более универсальной и востребованной.

Техническая характеристика АНО-21

Технические параметры изделия предусматривают возможность работы при произвольной полярности переменного тока. При правильном хранении и подготовке электродов, как правило, в процессе сварки проблем с розжигом дуги не возникает.

Сварной шов формируется за счет небольших чешуйчатых наплывов, что является оптимальным вариантом для заготовок небольшой толщины, так как не возникает термических деформаций металла.

Электроды АНО-21 с обыкновенным покрытием и без дополнительной защиты не следует использовать для сварки алюминиевых конструкций и высокоуглеродистых марок стали, так как для подобных операций необходимы специальные изделия, содержащие дополнительные присадки, компенсирующие высокое содержание углерода.

Преимущества и недостатки АНО-21

Как и большинство других марок расходного материала для проведения сварочных работ, электроды АНО-21 обладают как преимуществами, так и недостатками.

Среди преимуществ отметим следующие:

• доступность на рынке и широкую популярность;
• низкую стоимость;
• легкий розжиг дуги вне зависимости от условий работы;
• формирование гладкого слоя шлака, легко отделяемого от наплава при проведении контроля;
• образование герметичного шва из мелкочешуйчатых наплывов.

Не обойдем стороной и недостатки:

• узость сферы применения;
• недостаточно надежное покрытие, что требует применения дополнительных флюсов и подготовки заготовок;
• недостаточная прочность шва, не выдерживающего серьезных ударных воздействий и давления;
• некачественный шов при работе с заготовками значительной толщины.

Основные отличия Электродов ано и уони.

Наверняка многие профессиональные сварщики знакомы с электродами УОНИ. Примечателен тот факт, что среди российских сварщиков ходит мнение, что человек, который никогда в жизни не варил электродами УОНИ, то он не настоящий профессионал.

Однако практически каждому сварщику известны электроды АНО. Они славятся высоким качеством сварного шва и малым разбрызгиванием металла. Тем не менее многие люди останавливают свой выбор на электродах УОНИ. Чем они лучше или хуже других? Почему они такие востребованные?

Для начала нужно узнать основные особенности электродов АНО. Очень часто их применяют при сварке ответственных швов, например при сваривании трубопровода или других ответственных конструкций. В отличие от УОНИ, электроды АНО являются универсальными, ведь ими можно варить как постоянным так и переменным током. Для них полярность не имеет никакого значения. Для сваривания металлических частей электродами АНО нужно подбирать подходящую толщину электрода до толщины металла.

Также среди электродов АНО есть и электроды для резки металла, точнее они таковыми считаются среди сварщиков. Для резки металлов используются электроды толщиной более 4 миллиметров. Также для сварки толстого металла используются электроды толщиной от 4 миллиметров. Купить их Вы можете во многих магазинах, однако никто не может Вам гарантировать высокое качество своей продукции. Электроды УОНИ очень часто используются многими сварщиками для сваривания многих изделий.

Основное отличие электродов АНО от УОНИ — это то, что с помощью УОНИ Вы можете производить сваривание только на постоянном токе. Однако они практически не оставляют за собой следов. то есть при сваривании ими у Вас никогда не возникнет проблемы большого количества шлака.

В отличие от УОНИ, электроды АНО оставляют за собой слишком много шлака, который мешает Вам дальше производить сваривание. Для того, что продолжить сваривание Вам понадобится очистить металл от шлаков, и только потом продолжать варить.

Получается, что электроды АНО создают некоторые проблемы, которые замедляют процесс выполнения сварочных работ. Поэтому многие профессиональные сварщики решают полностью или частично отказаться от использования электродов АНО. На самом деле такое решение оправданно, потому что никто не хочет терять свое время.

Ток, диаметр

Рекомендуемые значения тока сварочных электродов при сварке:

Диаметр электрода, мм	Сила тока, А
Нижнее	Вертикальное снизу-вверх	Потолочное	Вертикальное сверху-вниз
1,6 2,0 2,5 3,0 4,0 5,0	50-75 50-90 50-100 90-140 160-200 180-260	50-70 70-90 80-100 100-130 140-180 160-200	50-70 50-70 70-100 90-120 90-120 –	50-70 50-70 60-90 80-110 80-110 –

Химический состав наплавленного металла

Химический состав наплавленного металла, %

Химический состав	Углерод (C)	Кремний (Si)	Марганец (Mn)	Сера (S)	Фосфор (P)
Нормы	Не нормировано	≤0,040	≤0,045
Типичный	0,10	0,15	0,5-0,8	0,030	0,030

Механические свойства металла шва

Механические свойства	Временное сопротивление	Предел текучести	Относительное удлинение, (%)	Ударная вязкость, (Дж/см2)
(МПа)
Нормы	≥450	Не нормировано	≥18	≥80
Типичные	480	350	22	105

Упаковка, сколько штук, вес и длина прутков

Электроды выпускаются в пачках весом 1 и 5 кг.

Диаметр, мм.	Длина, мм.	Вес одного электрода, гр.	Количество в 1 кг., шт.
1,6	250	нет данных	нет данных
2,0	250	нет данных	нет данных
2,5	300	17,0	58-59
3,0	300, 350	26,5	38
4,0	450	53,0	18-19
5,0	450	84,5	12
6,0	450	135,0	7

Технологические особенности: прокалка, как правильно варить и не только

В случае увлажнения или длительного хранения, необходимо провести прокаливание (сушку) электродов при температуре 120ºС в течение 40 минут. Повторная прокалка проводится в течение 60 минут при температуре 120 градусов по Цельсию.

Упакованные электроды хранить в сухом отапливаемом помещении при температуре не ниже +15 градусов.

Для работы с угловыми швами в вертикальном положении и направлении сверху вниз используется метод опирания, электрод следует удерживать в плоскости биссектрисы угла. Наклон к сварочному направлению допускается в пределах 40-70 градусов.

Недопустимо превышать значения сварочных токов, рекомендованные для каждой толщины и сварочного положения. Это может привести к прожогам заготовок.

Расход, нормы расхода

Выполнение работ требует подсчета расхода количества электродов. Особенно это актуально для исполнителей, собирающихся проводить небольшие по объему сварочные работы. Грамотный подход к подсчетам обеспечивает непрерывность процесса и исключает лишние траты. Существует несколько способов расчета, для реализации которых может потребоваться различные параметры.

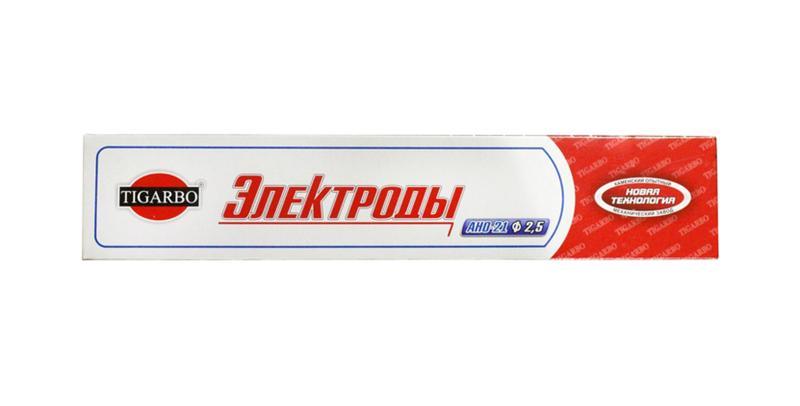

Электроды АНО-21 ТМ Тигарбо. Фото КОМЗ-Экспорт

Кроме этого, не следует забывать о норме расхода – статичный показатель, являющийся частью справочной информации, представленной в документах, в частности ВСН 452-84. Другая актуальная информация здесь.

Особые свойства

Электроды обладают хорошими сварочно-технологическими свойствами при выполнении работ на профессиональном и бытовом оборудовании. При этом они характеризуются:

• легкостью зажигания дуги;
• стабильной и мягкой дугой;
• малым разбрызгиванием металла;
• мелкочешуйчатым формированием металла шва;
• легкой и невольной отделимостью шлаковой корки;
• не чувствительны к наличию ржавчины, гальваническим покрытиям и качеству подготовки кромок;
• высокая стойкость к появлению в швах пор при сварке рядовых конструкций по влажным, загрунтованным и окисленным поверхностям;
• слабая чувствительность к увеличению дуги;
• низкая токсичность;
• прочность, долговечность и герметичность шва.

Производители, где выпускаются

АНО-21 выпускаются российскими и иностранными предприятиями, некоторые из них представлены далее;

• Lincoln Electric (США);
• КОМЗ-Экспорт (Россия, Каменск-Шахтинский)
• ПлазмаТек (Украина);
• ТАНТАЛ ЛТД (Россия, Сызрань);
• ХОБЭКС (Волгоград, Россия);
• Шадринский электродный завод/ШЭС (Россия, Шадринск) и другие.

Аналоги

• ESAB ОК 46.00;
• Askaynak AS R-146;
• BÖHLER FOX SPE;
• Lincoln Electric Fleetweld 37;
• АНО-4;
• МР-3;
• ОЗС-6;
• ОЗС-12;
• Стандарт РЦ.

Размеры и упаковка

После выпуска готовая продукция укладывается во влагозащитную пленку и коробку из картона. В продажу поступают упаковки в 1 или 5 кг.

Диаметр стержня (мм)	Длина (см)	Вес 1 шт. (г)	Кол-во в 1 кг
1,6	25	–	–
2,0	25	–	–
2,5	30	17,0	58-59
3,0	30 или 35	26,5	38
4,0	45	53,0	18-19
5,0	45	84,5	12
6,0	45	135,0	7

Рекомендуем к прочтению Какие электроды по алюминию выбирать

Небольшие упаковки удобны для домашнего использования.

Норма расхода

При соединении деталей в небольших объемах грамотный подсчет необходимого количества электродов и диаметра стержня обеспечит непрерывную деятельность мастера и исключит неоправданные денежные затраты.

Для этого требуются параметры, которые вставляются в таблицы, разработанные учеными ВНИИ Монтажспецстроя и других организаций. Подробные сведения о видах сварки изложены в документе ВСН 452-84.

На практике расход составляет 1,65 кг за каждый час работы.

Условия применения электродов

Используются в условиях необходимости:

• покрытие остовное;
• в том случае, если изделие бракованное, осуществляется заварка их дефектов, литьевой метод;
• наплавляемый коэффициент, г/А-час- 10,0;
• производимая наплавка, для электрода ЦЧ диаметром 4,0 мм, кг/час- 1,1;
• количество расходных электродов на 1 кг наплавления, 1,8 килограмм;
• перед тем, как приступить к сварке, необходимо очистить и обезжирить детали с помощью химических и шлифовальных средств;
• весь процесс происходит под напряжением, имеющим обратную полярность;
• есть возможность работ с переменным напряжением трансформатора (больше 60 В);
• работа выполняется маленькими валами, составляющими по длине от 25 до 30 мм, охлаждающиеся окружающей средой и проковками ударов молоточка по шву и вокруг до 60°C;
• выполняемые работы с чугуном, имеющим высокую прочность, длину валика увеличивают. Ее размер от 80 до 100 мм.

  Рисунок 3 — Процесс сварки

В настоящее время известен ни один способ, с помощью которого можно скрепить друг с другом детали, сделанные из различных материалов. Для того чтобы соединить или исправить изъяны брака (сделать наплавление) кованого высококачественного чугуна, применим метод сварки с использованием электрода ЦЧ-4. Он имеет отличные технические данные и универсальные свойства применения.

Назначение электрода и технические характеристики

Давно известный факт, что электроды – основные элементы, которые применяются при осуществлении электродуговой сварки различных металлических оснований. Специально для улучшения качества проведения работ были разработаны различные типы электродов, предназначенных как для универсального, так и для узкоспециализированного применения.

Для максимально качественной сварки должны выполняться следующие требования и условия:

• стабильная электромагнитная дуга (ЭД) – именно она отвечает за образование сварочного шва. Если ЭД будет слабая, тогда соединение не будет качественным;
• плавление стержня и обмазки должно быть максимально равномерным – в противном случае будет создан дисбаланс и дальнейшее проведение сварочных работ будет проблематичным;
• химический состав в образованном сварочном шве должен отвечать всем требованиям;
• примеси и шлак должны удалять максимально просто;
• стрежни электродов должны выделять минимальное количество токсических элементов;
• в процессе соединения электроды не должны нарушать химические, физические и технические параметры.

Если все условия выполняются, тогда сварку можно считать высококачественной. При этом отклонение хотя бы одного параметра свидетельствует о том, что скорее всего вы выбрали не тот электрод или же настройка сварочного аппарата не была правильной.

Технические характеристики

Сформировать полное представление об этой марке помогут технические характеристики электродов ано-21. Этот материал предназначен для работ с изделиями из углеродистой стали методом ручной сварки. Они обеспечивают качественные швы, которые образуются из чешуек маленькой формы. Для металла незначительной толщины это свойство является лучшим вариантом.

Это объясняется отсутствием температурной деформации, которая способна повредить заготовку. Областью применения таких расходников является сварка труб среднего и малого диаметра, предназначенных для водостоков и газопроводов. Этим расходным материалом можно проводить сварку угловых, стыковых и рядовых узловых соединений.

Характерной чертой этого материала можно считать легкое зажигание и бесперебойное горение дуги от источника питания при напряжении холостого хода не меньше 50 вольт. Расходный материал обладает легкой отделимостью шлака и несущественными потерями металла при разбрызгивании. При производстве сварочных работ в различных положениях электрод отлично формирует шов.

Рутиловое покрытие расходников включает в свой состав кремний, углерод, фосфор, серу, марганец. Выпускаются промышленностью материалы различного диаметра, от 2 до 5 миллиметров. Самыми востребованными остаются электроды с диаметром в 3 миллиметра. По мере увеличения толщины присадочного материала следует увеличивать сварочный ток.

Чтобы иметь более полное представление об области применения, следует знать ано-21 расшифровку аббревиатуры на упаковке расходников. Полностью обозначение на упаковке выглядит так: Э46-АНО-21- d -УД. Расшифровывается каждое значение по отдельности и выглядит таким образом:

• Э46 — тип электрода.
• АНО-21 — марка расходника.
• d — диаметр расходника.
• У — назначение расходного материала для работ с углеродистыми и низколегированными сталями.
• Д — электрод с толстым покрытием.

По стандарту в одной пачке может находиться: 95 штук двухмиллиметровых электродов, 40 штук трехмиллиметровых электродов.

Расшифровка маркировки

Символы, находящиеся в составе полного названия изделия – Э46-АНО-21-d-УД Е 430/3/- Р 11, имеют следующие значения:

• Э46 – тип изделия;
• АНО – марка;
• D – диаметр;
• У – предназначен для углеродистых сталей;
• Д – толстое защитное покрытие;
• 43 – уровень разрыва шва;
• 0 – удлинение 18%;
• 3 – вязкость;
• Р – рутиловая обмазка;
• 1 – сварочное положение – любое;
• 1 – переменный ток.

Стержни разработаны учеными Института электросварки.

Буквенные обозначения:

• А – Академия;
• Н – Наук;
• О – обмазанный;
• 21 – модель.

Данные помогут новичкам выбрать электродную продукцию.

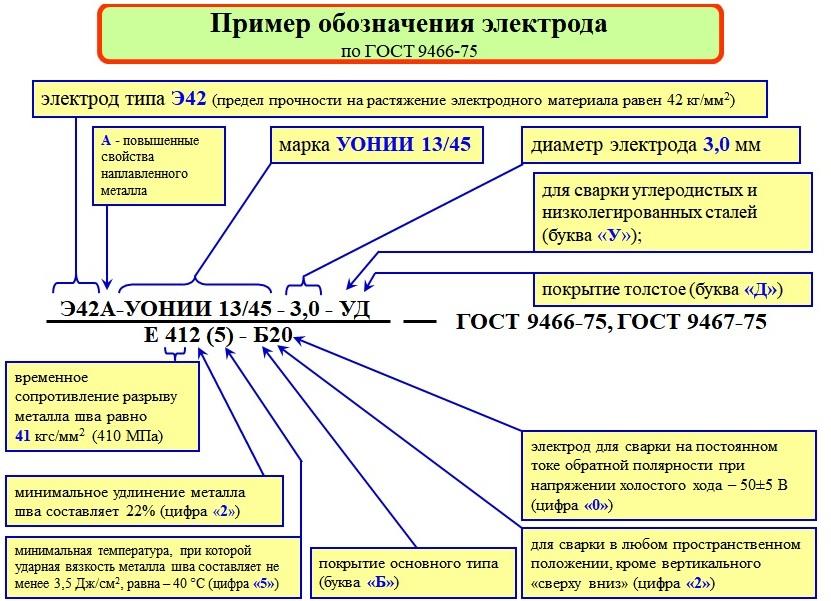

Пример расшифровки обозначений электрода.

Сферы применения

Изделие применяется в ходе ручной электродуговой сварки (ММА) заготовок из углеродистых сплавов. Наиболее частые сферы применения, следующие:

• монтаж и полевой ремонт трубопроводов и сосудов, работающих под невысоким давлением;
• сборка ответственных конструкций с выполнением швов встык, в угол и внахлест;
• проварка корневых швов на толстых заготовках.

АНО-21 используется на промышленных предприятиях в области судостроения, машиностроения, распределительных сетей в жилищно-коммунальном хозяйстве. С удовольствием применяют электроды и ремонтные мастерские, и домашние умельцы.

Это интересно: Сварка нержавеющей стали маркировки 12х18н10т: познаем со всех сторон

Электроды Стандарт

Выбор электродов

При выборе следует обратить внимание на параметры материала:

— состав покрытия;

— расход электродов на один килограмм наплавленного металла;

— коэффициент наплавки.

Когда подбираются электроды, следует учитывать глубину провара и толщину сварочного шва. На эти факторы значительно влияют: сила сварочного тока, полярность и сечение электрода.

Виды сварочных электродов

С целью придания жесткости соединениям изделий металлопроката не всегда подходит болтовое соединение или связывание. Электросварка часто является единственным методом, позволяющим улучшить параметры стойкости конструкции. Из всех типов электросварки самая распространенная сварка электродами. Каждому типу свариваемых сплавов предназначены определенные электроды.

Сварочные электроды марки стандарт пользуются большой популярностью. Они легко зажигаются и не требуют особой подготовки, то есть прокалки. Благодаря этим особенностям, они легко поддаются начинающим сварщикам. Сварочные электроды УОНИ — более серьезные, от других марок их отличает плотность шва. Они требуют использование качественного сварочного аппарата, а также профессиональных навыков у сварщика. При работе с данным типом электродов надо на протяжении сварки выдерживать короткую дугу.

Преимущества и особенности электродов стандарт

Сварочные электроды стандарт успешно конкурируют с более дорогой продукцией производителей сварочного и паяльного оборудования практически не уступая в качестве. Электроды стандарт — это настоящая находка для новичков, так как они могут с легкостью освоить сварочные азы, используя данный материал.

Электроды стандарт изготовлены по улучшенной рецептуре, обеспечивающей отличные сварочно-технологические свойства в процессе сварки малогабаритных (бытовых) трансформаторов. Они обеспечивают легкое зажигание дуги. После формирования шва наблюдается чешуйчатое соединение и шлаковая корка удаляется самопроизвольно.

Используются электроды стандарт для прихваток, корневых и коротких швов в сети низкого напряжения. Также они широко применяются при работе с металлом, имеющим небольшую коррозию на поверхности и при сварке стали с гальваническим покрытием.

Характеристики электродов стандарт

Химический состав рутилового покрытия, а также геометрические размеры электродов марки стандарт регламентируются принятыми техническими условиями ТУ У 05416923.001-95, принятыми стандартами ISO 2560, DIN 1913, а также гостами ГОСТами 9466-75 и 9467-75. Электроды производятся с диаметрами 2,5 мм, 3,03 мм, и другие.

Электроды серии стандарт производятся в герметичной тройной упаковке, за счет чего, при соблюдении условий хранения продукции, не требуется прокалка перед работой. В случае превышения влажности покрытия от 0,9%, электроды надо прокалить при температуре 120°C не менее 40 минут.

Предназначение электродов стандарт

Сварочные электроды популярной торговой марки стандарт предназначены для выполнения ручной дуговой сварки в конструкциях и деталях из углеродистых марок стали. В процессе их изготовления используются исходные материалы высокого качества, которые отличаются пониженной концентрацией вредных выделений в составе сварочного аэрозоля. Могут применяться при сварке газо- и водопроводов малого давления.

Электроды марки стандарт обеспечивают качественное сваривание угловых и стыковых соединений. С их помощью осуществляется сварка деталей небольшой толщины «внахлест» при ремонтах водопроводов и прочих металлических конструкций. Электроды стандарт не требуют зачистки и особой подготовки кромок, а получаемый в результате сварки конечный шов не теряет качества даже при наличии на поверхности металла остатков гальванических покрытий, свариваемых деталей ржавчины и других видов загрязнений.

Электроды стандарт способны обеспечивать качественный, прочный шов при сварке различных конструкций в любых положениях в пространстве. Применяется процесс сварки с постоянным током прямой и обратной полярности и с переменным током при условии минимального напряжения холостого хода в источнике тока. Режим сварки зависит от положения сварочного шва и диаметра используемого электрода. Для сварки и наплавки чугуна Электроды по нержавейке avesta Электроды Уони 13 45 Электроды лэз-11
