Какой манометр лучше купить ?
На сегодняшний день на рынке представлены около 10 российских производителей приборов, 2 белорусских производителя и несметное количество иностранных производителей приборов. Рассмотрим особенности каждых приборов.
— Российские заводы — наиболее оптимальный выбор для покупки манометров. Многие спросят — почему? Все довольно просто — российские манометры существенно дешевле импортных при сопоставимом качестве, срок первичной поверки 2 года в отличие от белорусских, выпускается вся линейка приборов от технических до коррозионностойких.
— Белорусские заводы — довольно дешевые приборы, но у них есть 3 существенных недостатка: — первичная поверка на 1 год, что превращает их дешевизну в «миф» и «беготню» с перепроверкой. — упрощенный механизм, который при серьезных нагрузках долго не работает. — пластиковое стекло вместо приборного так же вносит сложности в эксплуатации и надежности прибора.
— Иностранные манометры — наш многолетний опыт торговли приборами показывает, что смысл в покупке аналогичен приобретению российского прибора, но только 2-3 раза дороже нет. Все объяснения продавцов иностранных приборах об уникальном качестве, супер технологиях и т. п. являются обычной уловкой для объяснения клиенту, почему он так круто переплачивает. Если условия эксплуатации сложные, просто нужно покупать специализированный прибор вместо технического и он будет без проблем работать. Если Вас терзают сомнения и у Вас есть возможность с помощью отвертки разобрать два аналогичных манометра российский и импортный — то Вам вряд ли повезет найти несколько отличий.
Исключение составляют узкоспециализированные приборы с нестандартными шкалами и параметрами, которые в России не производятся.
Основные классификации
Большая часть диффманометров содержат в своем составе набор узлов и деталей. При их содействии поддерживаются коммуникационные связи между средами. В состав устройства в обязательном порядке должны входить камеры, которые отделены друг от друга приспособлением, с помощью них проводят замеры. То есть эти устройства играют роль чувствительного компонента, который и фиксирует разницу давлений.
Для изготовления корпуса применяют полимеры или металл с антикоррозийным покрытием. Корпус оснащают специальными компонентами, которые применяют для транспортировки и закрепления устройств на рабочем месте.
Во-первых, надо разделить небольшие конструктивные отличия между разными манометрами. В практической деятельности используют стационарные и переносные устройства. Первые фиксируют непосредственно на месте выполнения замера. Вторые применяют при обследовании того или иного технологического процесса.
По способу подачи данных можно выделить следующие модификации устройства.
Стрелочный
Это классическое представление аналоговых измерительных изделий. Полученное значение показывает стрелка, перемещающаяся по установленной шкале. Такие модели отличаются высокой надежностью, но по части показателей точности, аналоговые манометры значительно уступают цифровым.
Цифровой манометр
Это устройство выводит результаты замера на установленный монитор. На такие изделия может быть уставлен микрочип, которые используют для формирования команд, направляемых на исполнительный механизм. Манометры этого класса устанавливают непосредственно в технологические линии. Управление исполнительными механизмами осуществляются с помощью электрических сигнал от 4 до 20 мА.

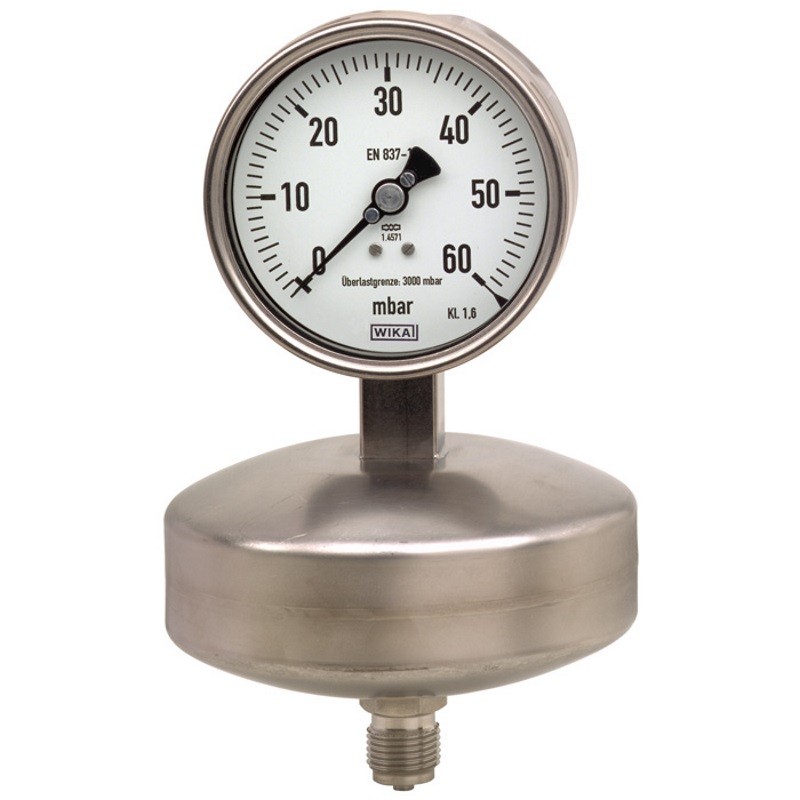

Мембранный дифманометр

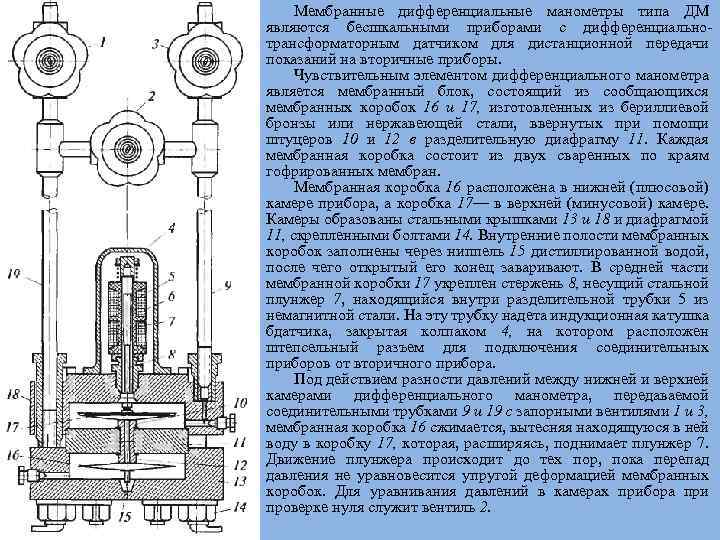

В основании дифференциального манометра этого типа лежит пластина, выполненная из металла или из другого упругого материала. Иногда, для повышения эффективности мембран их делают гофрированными.
В состав дифференциального мембранного устройства входят две емкости, предназначенные для замера параметров рабочей жидкости. Емкости связаны между собой блоком, оснащенные импульсными трубками.Разница давлений может закрепляться при помощи штока. Он связан с органом измерения. При предельных колебаниях шток вызывает изменения сигнала на выходе из прибора. Это и гарантирует отображение получаемых параметров.

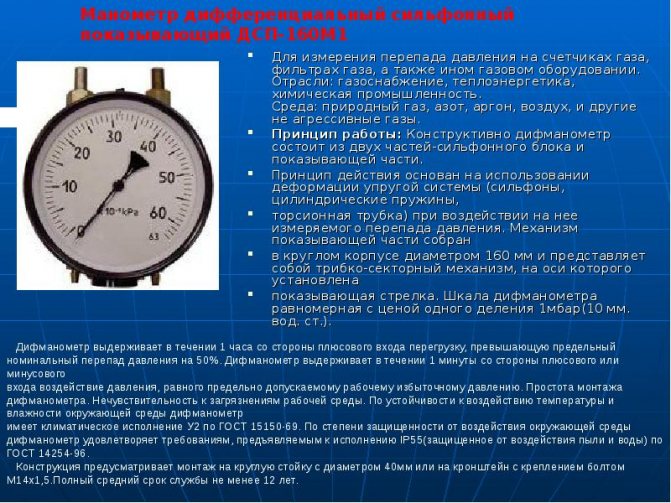

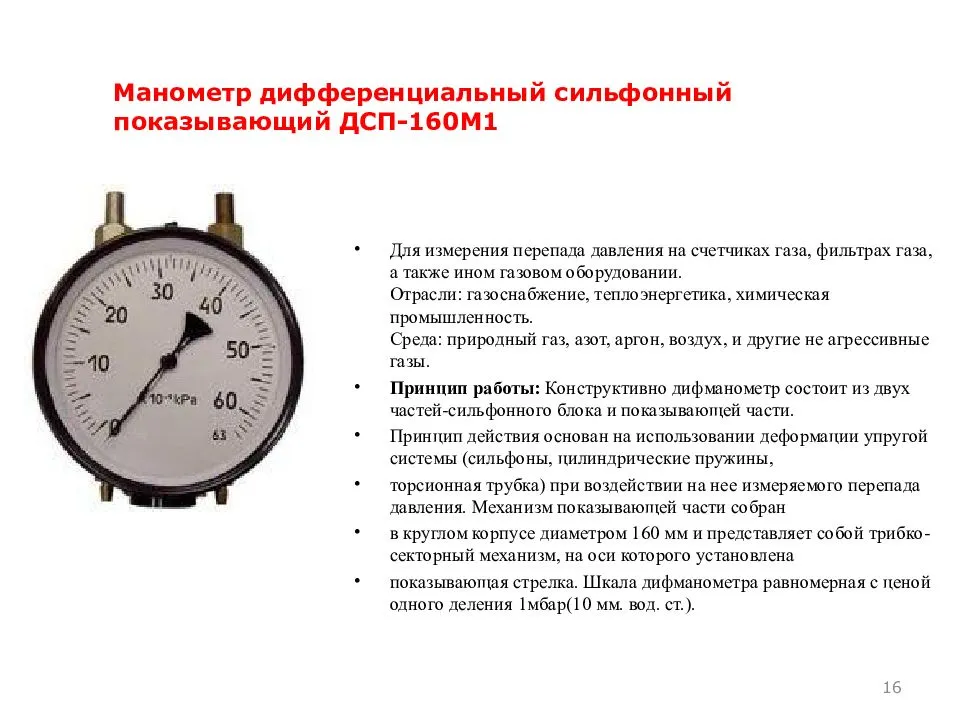

Сильфонный дифманометр
Дифференциальный манометр этого класса часто называют показывающим. Конструктивно оно состоит из показывающей и сильфонной частей. Отображающая часть представляет собой корпус круглой формы. Внутри него устанавливают индикаторный механизм стрелочного типа. Цена деления такого устройства составлять 1 мбар. Сильфонные манометры нашли свое применение в системах отопления, водоснабжения. Кроме этого их устанавливают в комплексах газоснабжения, по которым транспортируют нейтральные газы.
В рабочей части дифференциального манометра установлены элементы упругой механики, они состоят из сильфонов, пружин и пр. то есть, активная среда оказывает воздействие на демпфирующую систему, та в свою очередь передает сигналы на систему индикации. Устройства этого класса отличаются высокой точностью замера, так как механика не восприимчива к воздействию температуры и влаги

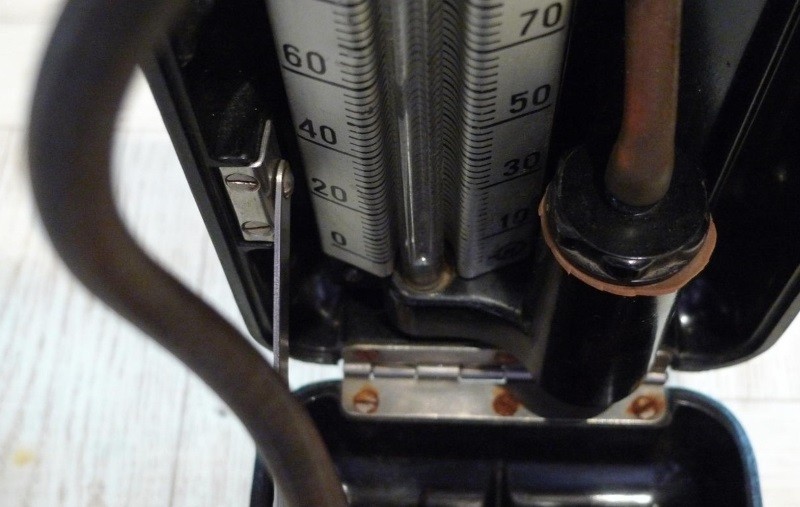

Ртутный дифманометр
Он отличается сложностью конструкции. Работа этого изделия основана на определении гидростатических характеристик по ртутному столбику. Применяя взаимодействующие сосуды, прибор фиксирует разницу давлений методом оценки и сравнивания избыточных уровней в столбах жидкостей.
Особенность устройств этого типа заключается в плотности рабочей жидкости. Это сводит к минимуму воздействие капиллярных сил.
Ртутные дифференциальные приборы отличает высокая чувствительность к температурам. Поэтому для ликвидации температурного воздействия на них устанавливают приборы настройки.

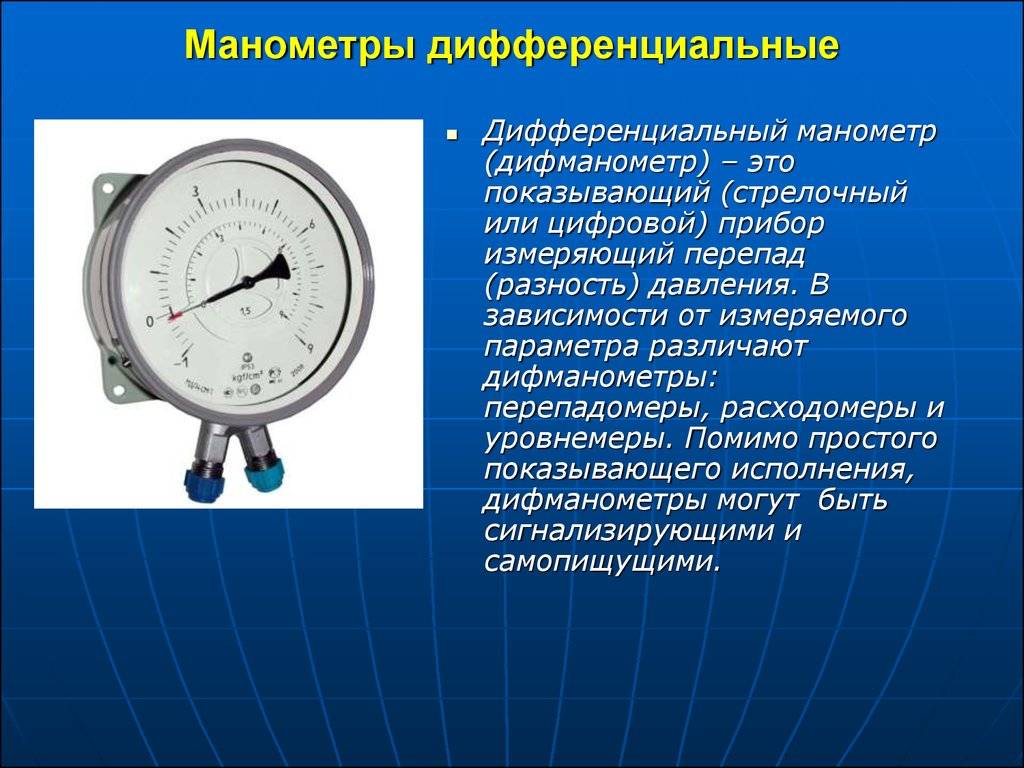

Что такое дифманометр?
Один из способов контроля и измерения параметров пневматических и гидравлических систем в различных технологических процессах основан на использовании разницы давления в точках замера.
Приборы, принцип работы которых основан на измерении и использовании разницы давлений, называют дифференциальные манометры или дифманометры.
В отличие от простого манометра, который измеряет давление в выбранной точке измерения, дифманометр использует разницу давлений в двух точках замера. Разница давлений создаёт в приборе, а точнее в его конвертере, электрический сигнал, отражающий состояние системы.
Получаемый электрический сигнал, через блок преобразования и линеаризации (БПЛ) выводиться на экраны операторов. В более простом виде, сигнал выводится на стрелочные указатели. То есть, дифманометр можно рассматривать, как прибор состоящих из двух частей, конвертора и блока БПЛ.
Манометр с трубкой Бурдона
Манометры с трубкой Бурдона для холодильного оборудования предназначены для одновременного измерения давления пара и зависящей от него температуры пара. На случай применения хладагентов разных видов предусмотрена комплектация прибора несколькими температурными шкалами. Приборы рассчитаны на применение самых распространенных неорганических и органических хладагентов. В этом случае необходимо принять в расчет стойкость материала, из которого изготовлен манометр. Все приборы разработаны в соответствии с международными рекомендациями по измерительной технике с учетом требований стандартов и сфер применения.
Принцип работы
Основой принцип механического измерения давления является эластичный измерительный элемент, способный под воздействием сжимающей нагрузки деформироваться строго определенным образом и испытанную деформацию воспроизводить. С помощью стрелочного устройства эта деформация преобразуется во вращательное движение стрелки. С помощью масштабирования циферблата можно узнать давление, испытанное измерительным элементом, и связанную с ним температуру пара.
Температурная шкала
Существует прямая зависимость между температурой и давлением. Поэтому манометры комплектуются двумя шкалами:
- На одной отображается измеренное давление, на другой рассчитанное значение температуры.
- Значения температурных шкал основаны на таблицах свойств водяного пара насыщенных хладагентов при эталонном значении давления 1013,25 миллибар.
Они соблюдаются только для чистых хладагентов, указанных на шкале. Поскольку на практике химически чистые хладагенты используются очень редко, а рабочее давление не совпадает с эталонным, на циферблате отображается приблизительная температура. Но для работы этого вполне достаточно.
Диапазоны измерения
По сравнению с другими техническими характеристиками диапазоны измерения имеют наибольшее практическое значение. Особенностью манометров, работающих с хладагентами, является наличие комбинированной шкалы с показаниями давления и температуры. На стандартной шкале дается цена деления в барах и °С. Возможны варианты отображения температуры в «F, а давления — в кПа/МПа или ф/кв. дюйм.
Заполняющая жидкость
Манометры с заполняющей жидкостью применяются для измерений, связанных с большими переменными нагрузками, а также с сильной вибрацией или пульсацией. Жидкость обеспечивает плавность хода стрелки и хорошую считываемость показаний даже при максимальной нагрузке и сильной вибрации. Кроме того, смазочное действие амортизационной жидкости значительно снижает износ прибора. Как правило, в качестве амортизационной жидкости используется глицерин.
Контакты
В приборах с электрическим измерительным датчиком или концевым контактом применяют парафиновое масло, которое не является проводником. В качестве дополнительного варианта используют силиконовый наполнитель разной степени вязкости.
Ртутный дифманометр
Входит в обширную группу жидкостных манометров, имея при этом одно из самых технически сложных конструкционных исполнений. Принцип действия прибора основывается на определении гидростатических показателей давления по столбу жидкости – в данном случае ртути. Используя также систему взаимодействия сообщающихся сосудов, устройство определяет разность давлений путем фиксации и сравнения избыточных уровней в жидкостных столбах. К особенностям ртутных дифференциальных манометров можно отнести высокую плотность рабочей среды, что минимизирует негативное влияние капиллярных сил.
Кроме того, для защиты рабочего процесса от внешнего воздействия при статическом давлении до 5 МПа могут задействоваться и дополнительные элементы контроля начального положения обслуживаемого столба жидкости. К тому же ртутные дифманометры отличаются чувствительностью к температурам, поэтому для устранения эффекта теплового влияния устройства иногда снабжаются средствами регулировки нулевого уровня чувствительной среды.
Программное обеспечение
Программное обеспечение манометров дифференциальных цифровых ДМЦ-01 разделяется на две части:
1. Метрологически незначимая часть, состоящая из внешнего программного обеспечения (для модификации М), используемого для наглядного представления результатов измерений на экране персонального компьютера, считывания результатов измерений из памяти манометров, а также ведения архива данных. Для модификации А сбор результатов измерений может быть осуществлен любой терминальной программой, например, при помощи HyperTerminal, входящей в стандартный комплект поставки операционной системы Microsoft Windows.
2. Метрологически значимая часть, состоящая из внутреннего программного обеспечения. Работой встроенного программного обеспечения управляет микропроцессор, расположенный внутри корпуса прибора на электронной плате. Обработка метрологических данных происходит на основе жестко определенного алгоритма без возможности его изменения.
Защита программного обеспечения осуществляется путем записи бита защиты при программировании микропроцессора в процессе производства манометра. Установленный бит защиты запрещает чтение кода микропрограммы, поэтому модификация программного обеспечения (умышленная или неумышленная) невозможна. Снять бит защиты можно только при полной очистке памяти микроконтроллера вместе с программой, находящейся в его памяти.
Для отображения информации используется жидкокристаллический дисплей манометра.
Идентификация встроенного программного обеспечения может быть произведена при включении манометра, а внешнего – при запуске программы на ПК. Номер версии встроенного программного обеспечения индицируется на жидкокристаллическом дисплее манометра, а номер версии внешнего программного обеспечения индицируется во вкладке «О программе».
Значимой частью номера версии программного обеспечения является первая цифра. Цифры в номере после точки обозначают модификации программного обеспечения, заключающиеся в несущественных для технических характеристик изменениях (например, изменения шрифтов выводимой информации, порядка ее вывода на дисплее и в окне программы и т. п.) или устранениях незначительных программных дефектов.
Сведения об идентификационных данных внешнего ПО для манометров модификации М.
Наименование | Идентификационное | Номер версии | Цифровой | Алгоритм |
программного | наименование | (идентификационный | идентификатор | вычисления |
обеспечения | программного | номер) программного | программного | цифрового |
обеспечения | обеспечения | обеспечения | идентификатора | |
(контрольная сумма | программного | |||
исполняемого кода) | обеспечения | |||
ДМЦ-01 М ПО | DMC MEM.exe | 3.11 | 14A8339F | CRC32 |
Сведения об идентификационных данных встроенного ПО на основе микроконтроллера.
Наименование | Идентификационное | Номер версии | Цифровой | Алгоритм |
программного | наименование | (идентификационный | идентификатор | вычисления |
обеспечения | программного | номер) программного | программного | цифрового |
обеспечения | обеспечения | обеспечения | идентификатора | |
(контрольная сумма | программного | |||
исполняемого кода) | обеспечения | |||
ДМЦ-01 А | dmc 01A.hex | 1.09 | BCEA5B60 | CRC32 |
ДМЦ-01 О | dmc 01O.hex | 1.30 | 4D21A91A | CRC32 |
ДМЦ-01 М | dmc 01M rs m t.hex | 4.21 | 5DAC0D0C | CRC32 |
Уровень защиты программного обеспечения манометров дифференциальных цифровых ДМЦ-01 от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.
Для защиты от несанкционированного вскрытия прибора на стыке двух частей пластмассового корпуса и на одном из винтов под задней крышкой аккумуляторного отсека наклеены специальные пломбы, которые разрушаются при попытке вскрыть прибор.
На заднем шильдике с наименованием прибора, его заводским номером и датой выпуска, в местах скручивания частей прибора винтами, сделана специальная перфорация, которая разрушается при попытке вскрытия прибора.
Места наклеивания специальной пломбы и перфорации заднего шильдика указаны на рис. 2.
Класс точности прибора
Манометров очень много, и каждому виду присваивается определенный класс точности согласно предписаниям ГОСТ, под которым понимается допустимая погрешность, выражающаяся в процентном отношении к диапазону измерений.
Существует 6 классов точности: 0,4; 0,6; 1; 1,5; 2,5; 4. У каждого типа манометра они также различаются. Приведенный выше список относится к рабочим манометрам. Для пружинных устройств, к примеру, соответствуют следующие показатели 0,16; 0,25 и 0,4. Для поршневых — 0,05 и 0,2 и так далее.
Класс точности имеет обратно пропорциональную зависимость от диаметра шкалы прибора и от типа прибора. То есть, если диаметр шкалы больше, то точность и погрешность манометра уменьшается. Класс точности условно принято обозначать следующими латинскими буквами KL также можно встретить и CL, которая указывается на шкале прибора.
Значение погрешности можно вычислить. Для этого используется два показателя: класс точности или KL и диапазон измерений. Если класс точности (KL) равен 4, то диапазон измерений составит 2,5 МПа (Мегапаскаль), а погрешность будет равна 0,1 МПа. Вычисляется по формуле произведение класса точности и диапазона измерений, деленное на 100. Поскольку погрешность выражается в процентах, результат нужно переводить в проценты путем деления на 100.
Помимо основного вида, существует и дополнительная погрешность. Если для вычисления первого вида используются идеальные условия или натуральные величины, влияющие на особенности конструкции прибора, то второй вид напрямую зависит от условий. Например, от температуры и вибрации или других условий.
Особенности дифференциальных микроманометров
Это мобильные приборы для замера разности давления до 3 кПа. Конструктивно эти приборы состоят из одной трубы, в которой устанавливают средства регулировки. Самая широко применяемая схема, представляет собой наклонную трубку. В полевых условиях традиционно применяют карманный дифманометр, которые отличает простота использования, но доработанная конструкция негативно сказывается на точности измерения.
Дифманометры монтируют в системы контроля технических систем и их безопасности. Они занимают место как обособленный прибор, так как составная часть технологической цепочки плотно взаимодействуя с управляющими приборами.
Между тем современные изделия, например, уже упоминавшийся дифференциальный манометр ДМЦ-01М обеспечивает ведение статистического материала по измеряемым параметрам. Это прибор может быть поставлен вместе с интерфейсом RS-232, это позволяет выполнить соединение дифманометра с персональным компьютером. В результате появляется возможность построения на основании относительно небольшого прибора станцию автоматического контроля с определенным набором функций диспетчеризации.
Но следует отметить, что цена такого изделия довольно высока, она может достигать суммы в 35 тысяч рублей. Приборы, обладающие меньшим функционалом, будут стоить, разумеется, дешевле, но и при этом их возможности останутся на месте.
Давление воды в водопроводе
Малый напорный уровень
При достаточно низком напоре, что проявляется посредством достаточно слабой подачей воды непосредственно из крана и указывает о вполне низком уровне. Достаточно актуальной и распространенной проблемой является для жителей верхних этажей, а также владельцев загородных жилищ. Слабое давление в водопроводе будет отказывать работать многие необходимые бытовые приборы, что станет весомой проблемой, а также появится желание исправить такую ситуацию.
Выполнение монтажных работ, для установки оборудования, что способно увеличить такой показатель является основополагающей методикой для обеспечения решения такого вопроса. Естественно, прежде чем применять современные агрегаты, предназначенные для этих целей, следует определить не засорена ли система, что может также являться одной из причин такого явления.
Определенным образом такую проблему вполне можно устранить при помощи специализированного насосного агрегата, что будет способствовать повышению давления либо модернизацией самой системы при помощи интеграции станции насосной с накопителем.
Естественно, более рациональный и подходящий способ следует определить непосредственно самому собственнику, что определяется преследуемыми целями, а также необходимыми объемами жидкости, что потребуется для полноценного обеспечения жилища.
Цифровые дифманометры
Устройства этого типа кроме основных функций измерения разницы в давлении способны определять динамические показатели рабочих сред. Такие приборы обозначаются маркировкой ДМЦ-01м. Дифференциальный манометр цифровой, в частности, используется в системах контроля вентиляции производственных объектов, позволяет рассчитывать показатели потребления газа, учитывая температурные корректировки, а также вести учет средних расходов по измеренным позициям. Устройство снабжено микропроцессором, который автоматически ведет учет измерений и накопления информации по газоходу. Все получаемые сведения о результатах работы отображаются на дисплее.
Технические характеристики
Наименование характеристики | Значения метрологических и технических характеристик | ||
ДМЦ-01 А | ДМЦ-01 М | ДМЦ-01 О | |
Диапазон измерений давления, Па (мм вод. ст.) | 0.500 (0.50) | 0.2000 (0.200) | 0.10000 (0.1000) |
Пределы основной допускаемой абсолютной погрешности — Д, Па или мм вод. ст. где P — измеренное значение давления | ±1,5 или ±0,15 | ±1,5 в диапазоне (0.100) ±(1+0,005 Р) в диапазоне (100,1.2000) или ±0,15 диапазоне (0.10) ±(0,1+0,005 Р) в диапазоне (10,01.200) | ±3 в диапазоне (0.500) ±(1+0,005 Р) в диапазоне (501.10000) или ±0,3 диапазоне (0.50) ±(0,1+0,005 Р) в диапазоне (50,1. 1000) |
Пределы допускаемой вариации показаний, Па или мм вод. ст. | предела основной допускаемой абсолютной погрешности — Д | ||
Предел допускаемой дополнительной погрешности при отклонении температуры окружающего воздуха на каждые 5 °С от нормальной (20±5) °С, Па или мм вод. ст. | 0,1 или 0,01 | (0,1+0,001 Р) или (0,01+0,001 Р) | (1+0,001 Р) или (0,1+0,001 Р) |
Цена единицы наименьшего разряда индикации, Па (мм вод. ст.) | 0,1 (0,01) | 1 (0,1) | |
Допустимая перегрузка по перепаду давления, Па (мм вод. ст.), не более | 5000 (500) | 15000 (1500) | |
Диапазон рабочих температур, °С | 4 | ||
Номинальное напряжение питания, В | 8,4 | ||
Г абаритные размеры, мм, не более | 165x85x35 | ||
Масса в комплекте, кг, не более | 1,0 | ||
Средний срок службы, лет, не менее | 6 |
Деление по функциональному назначению
По назначению выделяют следующие виды манометров, используемых для измерения давления газа:
Рассмотрим особенности каждого вида.
Манометры общетехнического назначения
Этот вид манометров производят с целью измерения значений вакуумметрического и избыточного давления в общетехнических целях. Различные модификации устройств позволяют использовать их в самых разнообразных средах. Применяются для измерения давления на производстве прямо во время технологических процессов.
Такими манометрами можно измерять давление газообразных сред, которые являются неагрессивными по отношению к медным сплавам при рабочей температуре до 150 °C. Обычно корпус изделия изготавливается из стали, а детали механизма из латунного сплава.
Общетехнические манометры для газа низкого или высокого давления производятся устойчивыми к вибрациям с частотой в интервале от 10 до 55 Гц, а также амплитудой смещения максимум 0,15 миллиметра. Имеют несколько классов точности от 1 до 2,5.
Набирают популярность газовые манометры общетехнического назначения с электронной платой, на которой отображаются данные проведенных измерений. Они нередко оснащаются преобразователями, что автоматизирует технологические процессы. Значения давления отображаются на электронном циферблате.
Группа специальных манометров
Такие приборы изготавливаются под конкретный вид газа и создаваемую им среду. Для систем с повышенным давлением изготавливают манометры для газа высокого давления. Некоторые газы агрессивны по отношению к определенным сплавам, поэтому для работы с ними требуется использовать устойчивые материалы.
Специальные манометры окрашивают в краски различных цветов в зависимости от типа газа.
Пропановые манометры окрашиваются в красный цвет, имеют стальной корпус и характеристики общетехнических манометров. Рабочее давление таких приборов от 0 до 0,6 МПа. Это стандартное давление пропана. Возможна эксплуатация в диапазоне температур от – 50 до + 60 °С. Температура рабочей среды до + 150 °С. Нередко входят в комплектацию с баллонными редукторами.
Измерители давления аммиака в баллонах и прочих резервуарах окрашиваются в желтый цвет. Агрегаты с многоступенчатым сжатием оснащаются температурной шкалой. Компоненты манометра изготавливаются из материалов, устойчивых к воздействию паров аммиака.
Ацетиленовый манометр окрашивается в белый цвет. Изготавливается как манометр систем безопасности из обезжиренных материалов. Используется для измерения избыточного давления в различных распределяющих и генерирующих ацетилен системах. Корпус изготавливается из стали, внутренние компоненты из латунного сплава. Диапазон допустимых температур от – 40 до + 70 °С.
Водородный манометр окрашивается в темно-зеленый цвет. Манометр для иных горючих газов красится в красный цвет. Измерительный прибор для негорючих смесей красят в черный цвет. Кислородный манометр окрашивают в голубой цвет.
Эталонные устройства для измерения давления
Этот тип манометров предназначен для проверки, калибровки и настройки других приборов в целях обеспечения максимально высокой точности измерений. Такие устройства отличаются более высоким классом точности в сравнении с общетехническими. Рабочие эталоны делятся на три разряда.
Контрольные манометры, используемые в целях контроля достоверности показаний измерительных приборов по месту установки, также называют манометрами повышенной точности. Рабочий диапазон измерения от 0-0,6 до 0-1600 бар для газообразных сред.
Манометры для обычных и композитных газовых баллонов должны проходить процедуру поверки не реже одного раза в год, если иные сроки не указываются в документах к прибору. Поверку осуществляют аккредитованные метрологические организации, обладающие статусом юридических лиц. После поверки выдается свидетельство и ставится клеймо.
Передаточные механизмы в эталонных манометрах обрабатываются с повышенной частотой зубчатого зацепления. Они характеризуются минимальным трением в стрелочном механизме, а также высокой чувствительностью внутренних элементов.
Образцовые манометры, с классом точности 0,4 имеют шкалу из 250 единиц, с классом точности 0,15 или 0,25 имеют шкалу из 400 единиц с ценой деления 1 единица. Эксплуатация устройства возможна при различной температуре в зависимости от наполнителя корпуса. Идеальная рабочая температура составляет 20 °С.
Со спецификой проведения заправки газовых баллонов ознакомит следующая статья. Прочитать ее стоит всем владельцам загородной собственности, не подключенной к централизованному газоснабжению.
Рекомендации по выбору
Расчетные операции с показателями давления требуют использования надежного прибора, максимально соответствующего условиям эксплуатации
В связи с этим важно определиться с перечнем функций, которые будет выполнять прибор. К примеру, дифференциальный манометр Testo 510 способен обеспечивать точные показания с температурной компенсацией и предоставлять данные на цифровом дисплее. В некоторых случаях требуется сигнализирующая модель, поэтому следует учитывать наличие данной опции
В некоторых случаях требуется сигнализирующая модель, поэтому следует учитывать наличие данной опции.
Для максимально корректных данных заранее нужно сопоставить характеристики устройства с возможностью эксплуатации в конкретной рабочей среде. Не все приборы могут применяться в кислородных, аммиачных и фреоновых средах. По крайней мере, их точность может быть низкой.
Основные классификации
В первую очередь стоит выделить конструкционные отличия между разными дифманометрами. Например, существуют стационарные и карманные устройства – соответственно, первые один раз устанавливаются в точке измерения и больше не меняют положения, а вторые используются непродолжительное время при обследовании той или иной технологической среды. По способу представления информации можно выделить три разновидности прибора:
- Стрелочный дифманометр. Классическое исполнение измерительного аналогового устройства, которое показывает значение через движение стрелки по шкале. Такие модели физически надежны, однако уступают по точности более современным и развитым аппаратам.
- Цифровой дифференциальный манометр. Устройство выводит данные по результатам замеров на дисплей. При наличии микропроцессора оператор может давать цифровым моделям команды по дальнейшим действиям в зависимости от зафиксированных показателей. То есть прибор выступает в качестве контроллера.
- Модели с токовым выходом. Как правило, аппараты этой группы интегрируются в технологические цепочки и подают сигналы тока от 4 до 20 мА на исполнительное оборудование.
Теперь можно детальнее ознакомиться с дифманометрами, различающимися по механизму измерения разности давления.
Ртутный дифманометр
Входит в обширную группу жидкостных манометров, имея при этом одно из самых технически сложных конструкционных исполнений. Принцип действия прибора основывается на определении гидростатических показателей давления по столбу жидкости – в данном случае ртути. Используя также систему взаимодействия сообщающихся сосудов, устройство определяет разность давлений путем фиксации и сравнения избыточных уровней в жидкостных столбах. К особенностям ртутных дифференциальных манометров можно отнести высокую плотность рабочей среды, что минимизирует негативное влияние капиллярных сил.
Кроме того, для защиты рабочего процесса от внешнего воздействия при статическом давлении до 5 МПа могут задействоваться и дополнительные элементы контроля начального положения обслуживаемого столба жидкости. К тому же ртутные дифманометры отличаются чувствительностью к температурам, поэтому для устранения эффекта теплового влияния устройства иногда снабжаются средствами регулировки нулевого уровня чувствительной среды.
Как устанавливать манометры ?
Для установки манометра на трубу применяются трехходовые краны и игольчатые вентили. Для защиты манометров используются демпферные блоки, петлевые отборные устройства и мембранные разделители.
Трехходовой кран под манометр— это трехходовой шаровой или пробковый кран предназначенный для подключения манометра к трубопроводу или любому другому оборудованию. Допускается установка двухходового крана с возможностью ручного сброса давления с манометра при отключении. Использование стандартных шаровых кранов не рекомендуется, т. к. после закрытия крана механизм манометра находится под остаточным давлением среды, что может привести к преждевременному выходу его из стоя. На сегодняшний день это наиболее распространенный вид для присоединения манометров при давлениях до 25 кгс/см2. При больших давлениях рекомендуется установка игольчатых вентилей. При покупке трехходового крана необходимо убедиться, что резьба на манометре совпадает с резьбой на кране.
Кран трехходовой шаровый. | Кран трехходовой пробковый с контрольным фланцем. | Кран трехходовой пробковый с ручкой. |
Игольчатый вентиль— это регулирующий вентиль гс возможностью плавной подачи рабочей среды у которого запорный элемент выполнен в виде конуса. Игольчатые вентиля нашли широкое применение для подключения различных приборов КИПиА к оборудованию с большими давлениями. При покупке игольчатых вентилей необходимо убедиться, что резьба на манометре совпадает с резьбой на клапане.
Игольчатый вентиль стальной. | Игольчатый вентиль нержавеющий. |
Демпферный блок— это защитное устройство, которое устанавливается перед манометром и предназначенное для гашения пульсаций рабочей среды. Под пульсацией в данном случае подразумевается резкое и частое изменения давления рабочей среды. Основными «организаторами» пульсаций в трубопроводе являются мощные насосы без устройств плавного пуска и повсеместная установка шаровых кранов и дисковых затворов, быстрое открытие которых приводит к гидравлическим ударам.
Демпферный блок.
Петлевые отборные устройства (трубка Перкинса)— это стальные трубки, которые предназначены для гашения температуры перед манометрами. Уменьшение температуры среды, приходящей в манометр происходит за счет «застоя» среды в петле. Данные устройства рекомендуется устанавливать при температуре рабочей среды более 80С. Существует два вида отборных устройств: прямые и угловые. Прямые отборные устройства устанавливаются на горизонтальных участках трубопроводов, а угловые предназначены для установка на вертикальных трубопроводах. Перед покупкой необходимо убедиться, что резьба на трубке совпадает с резьбой на трехходовом кране или манометре.
Отборные устройства ( прямое и угловое ).
Разделители сред мембранные— это защитное устройство для манометра, предназначенное для предохранения механизма прибора от попадания в нее агрессивных, кристаллизующихся и абразивных сред
При выборе мембранного разделителя необходимо обратить внимание на совпадение резьбы на манометре и разделителе
Разделитель мембранный РМ.
При установке манометров есть несколько требований, обязательных к выполнению: — монтажные работы с манометром необходимо производить при отсутствие давления в трубопроводе — манометр устанавливается с вертикальным расположением циферблата — вращение манометра производится за штуцер при помощи гаечного ключа — прикладывать усилие к корпусу манометра запрещается

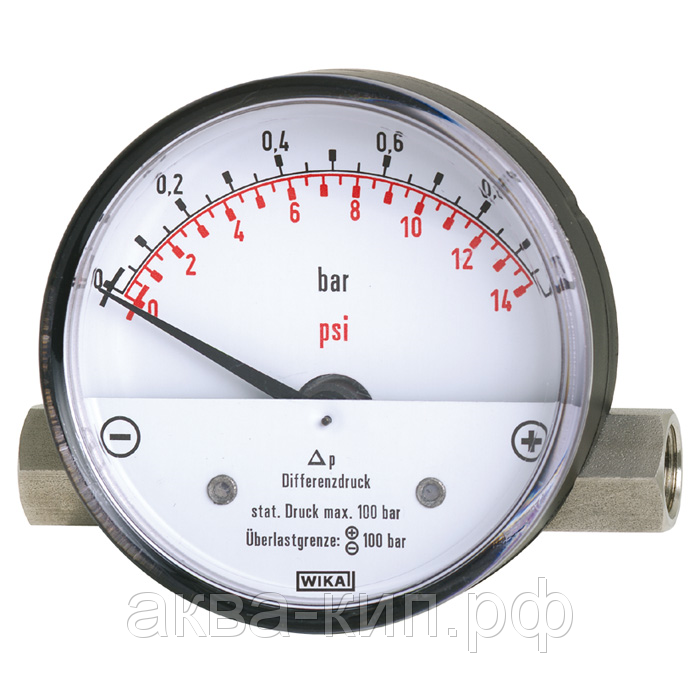

Модели компании WIKA
Еще один российский производитель, предлагающий как стандартные исполнения диманометров, так и узкоспециализированные модели с дополнительными опциями и расширенными рабочими диапазонами. Например, помимо основной функции контроля разности давлений некоторые версии позволяют в той же обслуживаемой системе отслеживать состояние насосов, фильтров, вентиляционных установок и другого инженерного оборудования. Как и дифференциальные манометры Testo с цифровой индикацией, аппараты WIKA из линейки DELTA-plus поддерживают несколько вариантов представления данных. Доступны пользователю и различные инструменты обработки данных с широким спектром каналов операторского оповещения. Разрабатывает производитель и специальные версии для эксплуатации в суровых условиях. Это модели, выполненные из высококачественных стойких материалов, защищенные от повышенных температур, влажности и механических воздействий.
