Для чего нужны нутромеры
Нутромер — это прибор для измерения внутренних размеров: диаметра отверстий, ширины пазов, расстояния между внутренними поверхностями. Там, где линейкой уже не подлезть, а штангенциркуль дает слишком грубую оценку, нужен именно он. По сути, нутромер помогает понять, соответствует ли отверстие чертежу, нет ли износа, овальности, конусности или скрытого брака после обработки.
Если нужно быстро посмотреть, какие бывают такие приборы и чем они отличаются по конструкции, удобно открыть каталог https://chiz.ru/catalog/nutromery_/ и сравнить механические, индикаторные и микрометрические модели по диапазону измерений и точности.
Главная задача нутромера — не просто назвать размер в миллиметрах, а показать реальное состояние внутренней поверхности детали. Для производства это критично: отверстие может быть формально «почти в допуске», но при этом иметь эллипсность или локальную выработку. В работе двигателя, редуктора, гидроузла или подшипникового узла такая мелочь быстро превращается в люфт, перегрев и ускоренный износ.
Где без нутромера не обойтись
Чаще всего прибор используют в машиностроении, ремонте техники, инструментальном производстве и при контроле качества после мехобработки. Им измеряют цилиндры двигателей, втулки, гильзы, посадочные отверстия в корпусах, каналы и расточки. В слесарной практике нутромер особенно полезен при восстановлении деталей: он помогает понять, можно ли оставить размер как есть, нужно ли растачивать отверстие или уже пора менять узел целиком.
- проверка диаметра отверстий после сверления, расточки и хонингования;
- контроль износа цилиндров и втулок;
- оценка овальности и конусности;
- подбор ремонтного размера;
- приемка деталей по допускам.
Какие задачи он решает на практике
На чертеже отверстие выглядит как одна цифра, но в реальности у него есть геометрия по всей длине. Нутромер позволяет измерить размер в нескольких сечениях и направлениях. Так выявляют, расширено ли отверстие только у входа, есть ли сужение в глубине, не ушла ли ось после обработки. Для моториста это способ увидеть износ цилиндра, для токаря — проверить качество расточки, для контролера ОТК — подтвердить соответствие детали допуску.
Есть и еще один практический момент: внутренние размеры часто влияют на посадку сопрягаемых деталей сильнее, чем внешние. Вал можно изготовить с высокой точностью, но если отверстие «гуляет», сборка получится либо слишком тугой, либо с недопустимым зазором. Поэтому нутромер — это инструмент не только контроля, но и предупреждения будущих проблем при монтаже и эксплуатации.

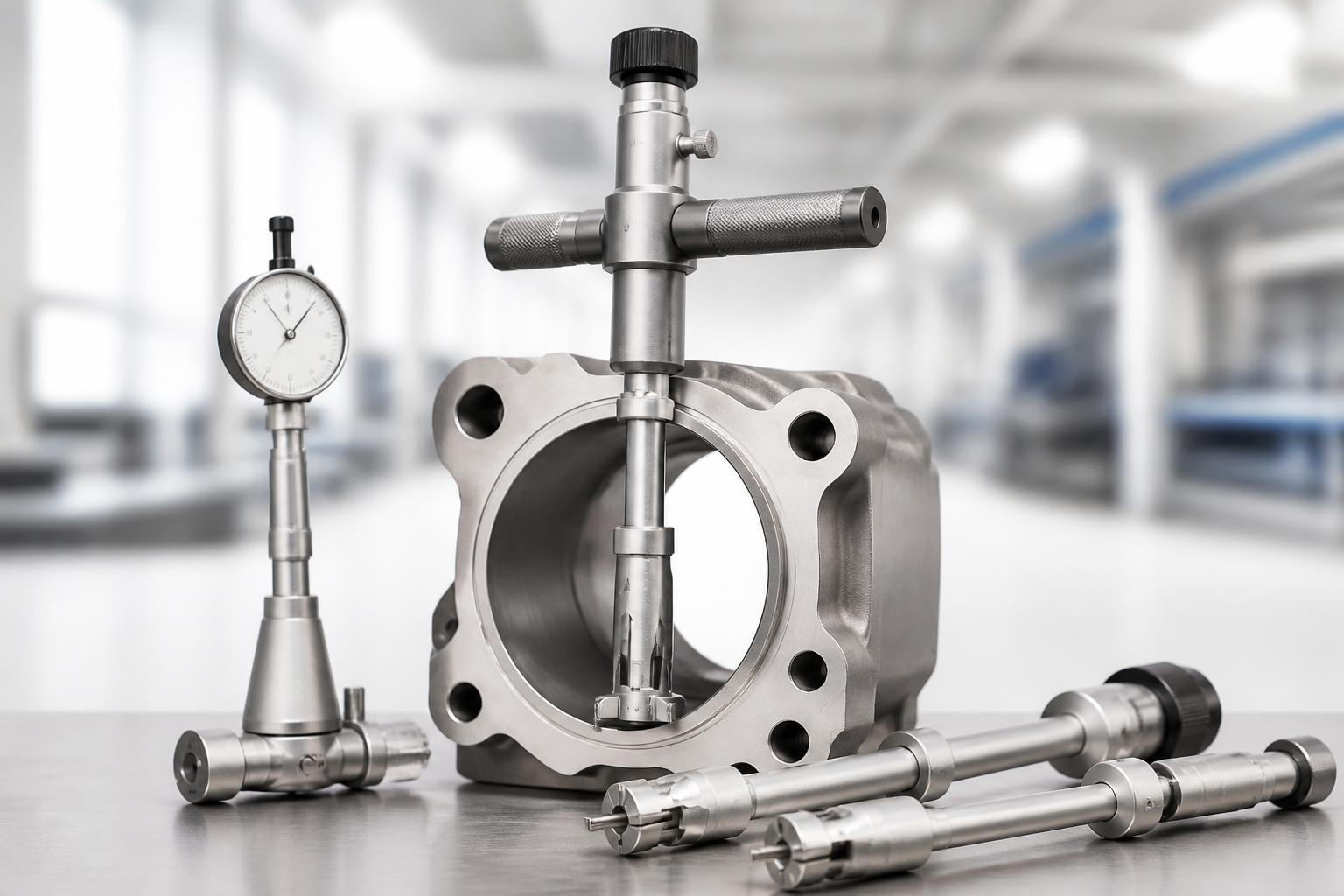

Виды нутромеров и их особенности
Самые простые модели работают по принципу сравнительного измерения: сначала прибор настраивают по эталону, а затем проверяют деталь. Индикаторные нутромеры удобны для серийного контроля и быстро показывают отклонение от заданного размера. Микрометрические подходят там, где нужна более автономная и точная работа без сложной внешней настройки.
Выбор зависит не от названия прибора, а от задачи. Для крупного цеха важны повторяемость и скорость измерений. Для ремонта — универсальность и удобство работы в разных диапазонах. Для лаборатории и точного производства — минимальная погрешность и стабильность показаний. Если отверстия глубокие или труднодоступные, значение имеют длина измерительного наконечника и жесткость конструкции.
Как измерять правильно
Даже хороший нутромер легко даст ошибку, если пользоваться им наспех. Внутренний размер нужно снимать без перекоса, с аккуратным поиском минимального или нулевого показания в зависимости от типа прибора. Деталь должна быть чистой: заусенец, масло или стружка меняют результат сильнее, чем кажется. При точных измерениях влияет и температура — особенно если деталь только что вышла из обработки.
- Подберите диапазон прибора под размер отверстия.
- Настройте его по эталону, кольцу или микрометру, если конструкция этого требует.
- Введите измерительные элементы в отверстие без перекоса.
- Плавно покачайте прибор в рабочей плоскости и найдите точку корректного показания.
- Сделайте несколько замеров в разных сечениях и под разными углами.
Именно серия измерений дает полезную картину. Один размер по центру отверстия еще ничего не говорит о его форме. Если показатели отличаются по длине или направлениям, значит, деталь нужно оценивать уже не только по диаметру, но и по геометрии.
На что смотреть при выборе
Первый критерий — диапазон измерений. Нет смысла брать универсальную модель «на все случаи», если основная работа идет с одним типовым размером: специализированный прибор обычно удобнее и точнее. Второй момент — цена деления и погрешность. Для грубого ремонтного контроля требования одни, для точной посадки под подшипник — совсем другие.
Дальше смотрят на удобство: насколько легко выставляется ноль, читаются показания, есть ли сменные вставки, подходит ли прибор для глубоких отверстий. Если измерений много, выигрывают модели, которые не утомляют руку и быстро выводятся в рабочее положение. А если нутромер нужен для редких проверок, важнее надежность и простая настройка без лишней возни.
Что дает этот инструмент в итоге
Нутромер нужен там, где внутренний размер нельзя оценивать приблизительно. Он помогает не гадать, почему деталь не собирается или быстро изнашивается, а видеть конкретное отклонение: завышенный диаметр, эллипсность, конус, локальную выработку. Для мастера это способ принимать решения по факту, для производства — держать стабильное качество, для ремонта — не менять исправное и не оставлять брак незамеченным.
