Как фиксировать заготовку
При резке под прямым углом опытные мастера придерживают обрабатываемые детали свободной рукой. Однако новичкам рекомендуется фиксировать заготовку при помощи дополнительного бруска, зажатого струбциной (обычно идет в комплекте с электроинструментом).
При этом торцовая пила способна резать дерево, ламинат, полимеры и другие материалы под любым углом, а в этом случае технология фиксации незначительно меняется:
- При повороте платформы заготовку необходимо зафиксировать при помощи струбцины. Ведь длина распила и прилагаемое усилие в этом случае увеличивается, а это значит, что удержать рукой обрабатываемую деталь будет очень сложно.
- При изменении угла наклона пильного диска заготовка фиксируется немного иначе. Дело в том, что струбцину в этом случае приходится убрать немного в сторону, так как она мешает наклону диска. Поэтому опытные мастера прижимают обрабатываемую деталь небольшим бруском, который закрепляется все той же струбциной.
Существуют и другие способы фиксации заготовок, но для новичков, которые еще не научились использовать торцовку, например, для красивой обработки углов, они пока не потребуются.

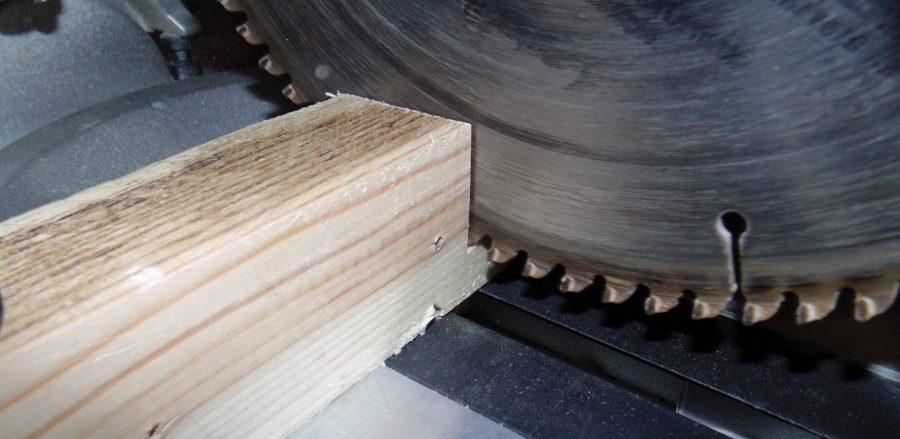

Как резать
Правильный способ нарезки заготовок позволит избежать появления сколов. Поэтому опытные мастера перед началом работы обматывают деталь в два-три слоя малярным скотчем или приклеивают на вставку кусок армированного скотча, а к параллельному упору прикручивают под прямым углом к столу обрезок твердой фанеры и делают контрольный пропил. Оба способа работают совсем неплохо, но во втором случае срез получается практически идеальным.
Все остальное до неприличия просто:
- нажимаем на курковой механизм;
- снимаем блокировку;
- опускаем диск вниз.
Совет!!! Работать с торцовочной пилой будет намного безопаснее, если у этого инструмента есть автоматическая система блокировки при внезапной остановке пильного диска.
Основные технические характеристики
У любого электрического инструмента и технологического оборудования основными показателями использования являются заявленные технические характеристики. Для торцовочных пил ими являются:
- Электрическая мощность. Одна из важных характеристик, определяющая производительность, допустимый диаметр пильных дисков, а также габаритные размеры и вес.
- Число оборотов шпинделя. От этого параметра зависит чистота реза обрабатываемой заготовки.
- Диаметр используемого диска. Эта характеристика заложена конструктивными особенностями устройства, определяющими этот параметр как размерами корпуса, так и мощностью электрического двигателя. На бытовых моделях, как правило, используются диски наружным диаметром 250 мм и посадочным – 30 мм, у профессионального оборудования наружный диаметр может быть больше.
- Ширина пропила зависит от размера пильного диска, обусловленного конструкцией конкретной модели
- Параметры пропила. Этот показатель зависит от диаметра пильного диска, а также наличия функции протяжки, позволяющей обрабатывать широкие заготовки, что достигается наличием специальной стойки и механизма подачи диска вдоль линии реза.
- Тип двигателя. Оборудование данного типа комплектуется двумя видами электрических двигателей (асинхронные и коллекторные), различающихся в периодичности обслуживания и гарантийных сроках эксплуатации.
- Вид передачи. Рассматриваемые устройства могут оснащаться зубчатой или ременной передачей. Второй вариант используется на стационарно устанавливаемых моделях и отличается низким уровнем шума, но требует контроля натяжения ремней. Зубчатая передача надёжна при использовании и исключает возможность проскакивания во время работы, но отличается повышенным уровнем шума и возможностью появления вибрации.
- Параметры поворотной системы. Эти характеристики задаются возможностями поворотного стола и имеющихся на нём упоров.
- Системы безопасности. Системы безопасности на подобных устройствах обеспечивают отключение электродвигателя в случае его перегрева или заклинивания пильного диска, обеспечивают плавный пуск и блокировку при замене диска, а также защиту от токов короткого замыкания и жёсткую фиксацию обрабатываемых заготовок.
- Дополнительные опции. В данной категории могут быть предложены такие функции, как подсветка рабочей зоны и лазерная указка, ограничение глубины пропила и поддержание заданной частоты вращения пильного диска под нагрузкой.
Чем выше электрическая мощность, тем больше масса торцовочной пилы, а также её стоимость.
Наличие лазерной указки упрощает выполнение намеченных операций
Как выбрать торцовочную пилу для мастерской дома?
Для использования в условиях домашнего производства не понадобится очень мощный инструмент. Хватит торцовки бытовой категории с мощностью не выше 1,5 кВт. Главное, чтобы она обладала необходимым функционалом. При выборе дополнительных функций всегда следует ориентироваться по предстоящим конкретным задачам и потребностям мастерской.
Ни в коем случае нельзя приобретать механизм, в котором не предусмотрены системы защиты. Сюда относят:
- защитный кожух, который закрывает пильный диск, пока тот находится в поднятом состоянии — это защищает оператора от случайного травмирования;
- система защиты от случайного запуска пилы.
Если предполагается, что пила будет установлена стационарно, можно приобрести более мощную и тяжелую модель. В случае же необходимости перемещать инструмент есть смысл пожертвовать мощностью, выбрав более легкую пилу.
Большое внимание нужно уделить выбору пильного диска. Вот несколько советов касательно правильного подбора расходника для торцовочной пилы:
- Важные параметры — внешний и посадочный диаметр диска. От этого будет зависеть то, подходит ли он конкретной модели пилы.
- От внешнего диаметра также зависит ширина детали, которую получится распилить. Кстати, еще больше ширину заготовки увеличит функция протяжки.
- При выборе типа диска стоит помнить, что монолитные диски быстрее изнашиваются, но их можно заточить, а твердосплавные — дороже, но выносливее.
- Диски с большим количество зубьев подходят для чистового распила, но будут пилить дольше, чем те, у которых зубьев меньше.
Хотя многие относят торцовочные пилы к категории профессионального оборудования, этот инструмент вполне может использоваться в домашних мастерских, становясь незаменимым приспособлением при выполнении самых разных задач.
Основные технические характеристики
У любого электрического инструмента и технологического оборудования основными показателями использования являются заявленные технические характеристики. Для торцовочных пил ими являются:
- Электрическая мощность. Одна из важных характеристик, определяющая производительность, допустимый диаметр пильных дисков, а также габаритные размеры и вес.
- Число оборотов шпинделя. От этого параметра зависит чистота реза обрабатываемой заготовки.
- Диаметр используемого диска. Эта характеристика заложена конструктивными особенностями устройства, определяющими этот параметр как размерами корпуса, так и мощностью электрического двигателя. На бытовых моделях, как правило, используются диски наружным диаметром 250 мм и посадочным – 30 мм, у профессионального оборудования наружный диаметр может быть больше.
- Ширина пропила зависит от размера пильного диска, обусловленного конструкцией конкретной модели
- Параметры пропила. Этот показатель зависит от диаметра пильного диска, а также наличия функции протяжки, позволяющей обрабатывать широкие заготовки, что достигается наличием специальной стойки и механизма подачи диска вдоль линии реза.
- Тип двигателя. Оборудование данного типа комплектуется двумя видами электрических двигателей (асинхронные и коллекторные), различающихся в периодичности обслуживания и гарантийных сроках эксплуатации.
- Вид передачи. Рассматриваемые устройства могут оснащаться зубчатой или ременной передачей. Второй вариант используется на стационарно устанавливаемых моделях и отличается низким уровнем шума, но требует контроля натяжения ремней. Зубчатая передача надёжна при использовании и исключает возможность проскакивания во время работы, но отличается повышенным уровнем шума и возможностью появления вибрации.
- Параметры поворотной системы. Эти характеристики задаются возможностями поворотного стола и имеющихся на нём упоров.
- Системы безопасности. Системы безопасности на подобных устройствах обеспечивают отключение электродвигателя в случае его перегрева или заклинивания пильного диска, обеспечивают плавный пуск и блокировку при замене диска, а также защиту от токов короткого замыкания и жёсткую фиксацию обрабатываемых заготовок.
- Дополнительные опции. В данной категории могут быть предложены такие функции, как подсветка рабочей зоны и лазерная указка, ограничение глубины пропила и поддержание заданной частоты вращения пильного диска под нагрузкой.
Чем выше электрическая мощность, тем больше масса торцовочной пилы, а также её стоимость.
Наличие лазерной указки упрощает выполнение намеченных операций
Основные характеристики, на которые стоить обращать внимание в первую очередь
Самые распространенные на рынке модели имеют мощность двигателя от 0,8 до 2,2 кВт и обороты 4,5-5,5 тысяч в минуту, вес варьируется в пределах от 3 до 7 кг
При выборе эти 3 параметра самые важные, на них нужно обращать внимание в первую очередь
Мощность
Чем выше мощность, тем лучше. Но следует помнить, что чем больше мощность, тем выше стоимость, вес и расход электроэнергии. Поэтому, чаще всего пользователи останавливаются на вариантах средней мощности, от 1,0 до 1,6 кВт. Исключение составляют случаи, когда инструмент покупается для решения не совсем стандартных, «средних» задач – для распиловки только тонкого или толстого материала. В первом случае достаточно самого маломощного варианта, во втором наоборот.
Частота вращения диска
Чем выше скорость вращения диска, тем точнее и чище пропил. Однако по законам физики «увеличение скорости, уменьшает силу». Поэтому при одинаковой мощности двигателя, более «быстрый» диск вращается с меньшей силой.
Разброс у самых популярных моделей и производителей невелик, от 4,5 до 5,5 тыс об/мин, поэтому особо ощутимой разницы в работе нет. Тем не менее, опытные специалисты замечают разницу в скорости вращения диска.
Глубина распила
Показатель напрямую зависит от расстояния, на которое пильный диск максимально выходит из станины (опорной платформы) под прямым углом. При наклонном пилении, глубина уменьшается. Например, инструментом с глубиной пропила 54 мм можно распилить брус сечением 100 мм, если делать пропил с двух сторон бруса.
Изменение угла наклона
Этой функцией оснащены практически все дисковые пилы такого типа (от 90 до 45 градусов)
При выборе следует обращать внимание на качество исполнения узла. Винтовые зажимы должны быть достаточно надежными, лучше металлическими (пластмассовые рукоятки зажимов на бюджетных моделях часто отламываются)
Сама дуга поворота под угол должна быть выполнена из достаточно прочного металла, чтобы не согнуться.
Пильный диск
На практике, каждый производитель выпускает пилы под диски своего размера. Подобрать подходящий диск от пилы такой же мощности другого бренда не всегда удаётся. Совпадения бывают, но не всегда.
Отличия посадочного и внешнего диаметров всего в несколько мм приводят к тому, что «чужой» диск не подходит.
В итоге, вместо заточки и дальнейшего использования их приходится выкидывать и покупать новые. Тогда как зубья стандартной формы можно подтачивать, в несколько раз увеличивая срок службы.
На пильном диске очень много информации, цифрами отмечены самые важные. 1. Фирма-производитель. 2. Модель и тип диска. 3. Размеры. 4. Тип применяемого инструмента. 5. Тип распиливаемого материала. 6. Размер диска. 7. Количество зубьев. 8. Посадочный диаметр. 9. Максимальные обороты. 10. Направление вращения.
Торцовочная пила: устройство, назначение и возможности
Ручная торцовочная пила имеет узкое назначение, и распускать с ее помощью доскивряд ли у вас получится. Ее задачи немного другие – она может выполнять исключительно короткие резы.
С ее помощью можно разрезать доску пополам, выровнять ее торец или же срезать конец доски под определенным углом. Вот, в принципе, и все, что она может, но, поверьте, это немало – другое пильное оборудование с такими задачами справляется намного хуже. Ах да, совсем забыл, что кроме древесины, в зависимости от используемой оснастки, торцовочная пила может работать с мягкими металлами, пластиком и при необходимости с тонколистовым железом, а вернее с профилем, изготовленным из него.
Возможности торцовочной пилы
Торцовочная универсальная пила имеет достаточно сложную конструкцию – состоит она из двух основных узлов, которые отнюдь не отличаются простотой конструкции. Это станина, на которой закреплен поворотный стол и подвижная режущая головка с закрепленным на ней мощным электрическим двигателем.
Станина с поворотным столом.
Как правило, эти две части не могут обходиться друг без друга. На самой станине расположена направляющая, которая обеспечивает фиксированное положение заготовки. Сам же стол для торцовочной пилы может поворачиваться относительно направляющей в пределах 90˚ (45˚в одну сторону и 45˚ в другую сторону), обеспечивая таким способом простую подрезку заготовки в любом направлении без переустановки детали.Режущая головка.
Установлена непосредственно на поворотном столе – она изменяет свое местоположение вместе с ним. Для удобства в работе сбоку поворотного стола на станине нанесена градуированная шкала – совмещая метку стола с определенным значением градусов, можно производить резы под любым углом. И это еще не все – сама головка, а вернее ее режущая часть, может наклоняться влево и вправо, обеспечивая тем самым наклонный рез.
В большинстве случаев этот наклон выполняется в одном или двух фиксированных положениях (30˚ и 45˚ в любую сторону). Также некоторые модели могут оборудоваться специальным протяжным механизмом. Торцовочная пила с протяжкой позволяет разрезать заготовки куда большей ширины, чем обыкновенный ее собрат.Какую конструкцию имеет торцовочная пила
Рейтинг производителей торцовочных пил
Торцовочные пилы, как и прочий электрический инструмент, производят во многих странах мира все известные бренды, работающие на этом рынке оборудования. В нашей стране наибольшей популярностью пользуются:
- Из зарубежных компаний- (Германия), «Makita» (Япония) и «Metabo» (Германия).
- Из отечественных: «Зубр» и «Энкор-Корвет».
Торцовочная пила модель «Энкор Корвет-4-430»
По понятным причинам в бюджетном сегменте оборудования наибольшей популярностью пользуются отечественные модели, а в классе профессионального инструмента − более дорогие зарубежные аналоги. Модели каких производителей наиболее популярны, определить достаточно сложно, т.к. по основным параметрам они схожи, а выбор пользователей в этом случае осуществляется на личных предпочтениях к марке инструмента по предшествующему опыту работы с конкретным брендом.
Области применения ручных и стационарных моделей
Торцовочная пила – это электрический ручной инструмент, предназначенный для распиловки и обработки различных материалов (дерево, металл и пластик). В зависимости от назначения подобное оборудование классифицируется следующим образом: торцовочная и торцово-усовочная, маятниковая и циркулярная пила (электрическое стусло).
Ручная дисковая пила отличается от торцовочной пилы лишь тем, что у неё отсутствует станина с поворотным столом, что делает её более мобильной, и это особенно важно при бытовом использовании. Торцовочные пилы по дереву используются для распиловки деревянных заготовок, а также изделий, изготовленных из продуктов деревообработки (ламинат, ДСП, МДФ и прочие плитные материалы). Распиливание выполняется под прямым или иным заданным углом или наклоном, что необходимо при изготовлении столярных изделий и предметов мебели
Кроме этого, подобное оборудование используется при выполнении строительно-монтажных и отделочных работ
Распиливание выполняется под прямым или иным заданным углом или наклоном, что необходимо при изготовлении столярных изделий и предметов мебели. Кроме этого, подобное оборудование используется при выполнении строительно-монтажных и отделочных работ
Торцовочные пилы по дереву используются для распиловки деревянных заготовок, а также изделий, изготовленных из продуктов деревообработки (ламинат, ДСП, МДФ и прочие плитные материалы). Распиливание выполняется под прямым или иным заданным углом или наклоном, что необходимо при изготовлении столярных изделий и предметов мебели. Кроме этого, подобное оборудование используется при выполнении строительно-монтажных и отделочных работ.
Использование ручной дисковой пилы при обработке деревянного баланса
Ручные модели используются на строительных площадках и в домашних условиях, а стационарно устанавливаемые − в условиях мастерских или цехов различных видов производств. Маятниковые пилы используются при работе с металлом, что необходимо при изготовлении металлоконструкций в различных сферах производства. Подобное оборудование устанавливается стационарно, а для работы используются специальные пильные диски.
Устройство и принцип действия
Принцип действия торцовочной, дисковой и маятниковой пилы одинаков, различия их лишь в конструкции, выражающейся в способе использования (мобильное или стационарное), а также типах применяемых дисков. Основные элементы торцовочной пилы по дереву приведены на следующем рисунке.
Конструкция и основные элементы изделия
Работа торцовки осуществляется следующим образом:
- при подаче напряжения на электрический двигатель он начинает вращаться, и его вращательное движение передаётся на механический редуктор;
- на валу редуктора имеется посадочное место, на которое устанавливается пильный диск;
- диск начинает вращаться вместе с валом редуктора после подачи напряжения на электродвигатель;
- для безопасности использования пильный диск закрыт защитным кожухом;
- для приведения в соприкосновение с обрабатываемой заготовкой используется рукоятка, а для возвращения в исходное состояние – возвратная пружина;
- надёжность фиксации на рабочую поверхность обеспечивает станина, на которой размещены элементы фиксации заготовки (поворотный стол, упоры, вставка и т.д.);
- включение и выключение прибора осуществляется при помощи кнопок управления (на рисунке не показаны), а также средств защиты (от заклинивания и тока КЗ, перегрева и прочих аварийных ситуаций).
Запил погонажных деревянных изделий с использованием торцовочной пилы значительно увеличивает производительность труда на данной операции, особенно в масштабах крупного строительного объекта
Эргономика
При конструировании дисковой пилы, производители стараются скомпоновать все узлы таким образом, чтобы инструмент был, как можно более удобен в работе. У одних производителей это получается лучше, у других хуже.
Чтобы оценить удобство, достаточно взять в руки несколько разных моделей. Даже при неработающем двигателе сразу будет заметна разница в весе, компоновке по центру тяжести.
Имеет значение все – как удобно в руке лежит ручка, какое у неё покрытие, общий вес инструмента, висит ли пила свободно в горизонтальном положении, или приходится прилагать усилия, чтобы выровнять её в рабочее положение.
Специально для левшей в продаже есть модели, выполненные в зеркальном расположении.
Значение имеет и доступность обзора рисок направления пиления впереди платформы. По ним ориентируются, чтобы сделать ровный пропил по разметке.
Отвод опилок у всех моделей организован через патрубок. При желании на него можно закрепить мешок для сбора опилок или шланг пылесоса, чтобы не засорять рабочее пространство.
Пылесос подключают довольно редко. Но без него у некоторых бюджетных моделей уже во время работы проявляется недостаток – патрубок отвода может постоянно забиваться опилками, особенно при пилении сырой древесины. Чаще это бывает, если патрубок небольшого диаметра и сложной формы.
Рейтинг производителей торцовочных пил
Торцовочные пилы, как и прочий электрический инструмент, производят во многих странах мира все известные бренды, работающие на этом рынке оборудования. В нашей стране наибольшей популярностью пользуются:
- Из зарубежных компаний- (Германия), «Makita» (Япония) и «Metabo» (Германия).
- Из отечественных: «Зубр» и «Энкор-Корвет».
Торцовочная пила модель «Энкор Корвет-4-430»
По понятным причинам в бюджетном сегменте оборудования наибольшей популярностью пользуются отечественные модели, а в классе профессионального инструмента − более дорогие зарубежные аналоги. Модели каких производителей наиболее популярны, определить достаточно сложно, т.к. по основным параметрам они схожи, а выбор пользователей в этом случае осуществляется на личных предпочтениях к марке инструмента по предшествующему опыту работы с конкретным брендом.
