Циркуляционные насосы для систем отопления

Техническая характеристика

Каждое такое оборудование характеризуется по техническим нормам. Именно эти нюансы показывают для какого помещения подходит циркуляционный насос и как будет происходить его установка в системе отопления.

Производительность

Первой из технических характеристик является производительность насоса. Это показатель количества теплоносителя, который будет перекачиваться за единицу времени. Именно это фактор определяет скорость жидкости в заданной системе.

Напор

Этот механизм определяет высоту столба жидкости. Напор особенно важен для домостроений, состоящих из несколько и более этажей. Это объясняется тем, что гидравлическое сопротивление в многоэтажных домах очень высокое, а напорный механизм помогает отрегулировать эту систему.

Мощность

Также очень важный показатель. Так как маленькая мощность циркуляционного насоса не позволит выполнять всю заданную работу для системы отопления в полном объеме.

Температура

Циркуляционный насос в данной ситуации должен выдерживать высокие температуры. Если этого не будет, устройство быстро придет в негодность. Так как речь идет об отопительной системе, то там каждая функциональность прибора будет увеличивать температурный режим всего теплового оборудования.

Размеры

Рано или поздно потребуется монтаж данного устройства. Но задача осложняется тем, что для насоса нужны определенные размеры запчастей, которых может не быть в наличии по прошествии некоторого времени после выпуска этого прибора. Поэтому рекомендуют покупать такие детали сразу с циркуляционным насосом.

Производство

От производителя насоса не зависит его полное функционирование. Но одно точно, что ответственная и известная фирма не будет рисковать своей репутацией. И сделает все возможное, чтобы циркуляционный насос выполнял свою работу в полном объеме и радовал покупателей долгой службой.

Выбор и его особенности

Тонкости маркировки. У всех насосов есть маркировка, по которой всегда можно определить его присоединительные размеры — это первые числа, и высоту подъема – второе число. При проведении гидравлического расчета, все эти параметры уже известны и определены. Кроме этого, есть табличка, показывающая расчет производительность аппарата при скорости вращения ротора. Наконец, в этой же таблице, можно найти значения потребляемой мощности при каждом режиме работы. Поэтому знание маркировки избавит от любой ошибки. Конструкция циркуляционного насоса

Кроме стандартных циркуляционных насосов, есть на рынке и аппараты сдвоенного типа которые могут эффективно использоваться в отоплении больших площадей, благодаря своей мощности. Кроме этого, возможно их использование в режиме с половинной мощностью, когда работает только один двигатель. А второй, всегда может быть подключен при необходимости.
Еще один аргумент в пользу выбора устройства с несколькими скоростными режимами

Наибольший эффект от теплого пола возникает при управлении температурой теплоносителя в каждом, отдельно взятом помещении, поэтому при установке циркуляционного агрегата необходимо учитывать этот нюанс.
Для примерного подбора насоса, можно использовать таблицу, но обратить внимание на следующее, что эти значения применимы к утепленному помещению в средней полосе климатических условий. При других условиях будет нужно увеличить мощность на 15-20%.

Площадь отопления, м2Радиаторное, кВт Теплый пол, кВт
80 – 1200,41,5
120 – 1600,52,0
160 – 2000,6 2,5
200 – 2400,7 3,0
240 – 2800,8 4,0

Расчет рабочего давления в контуре

Хорошее и не очень о насосах для систем отопления.

Watch this video on YouTube

Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:

P = (R x L + Z) / p x q, где:

  1. P – величина давления;
  2. R – сопротивление потоку для прямых участков трубопровода;
  3. L – общая  длина
  4. Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
  5. р – величина плотности теплоносителя при рабочей температуре;
  6. q – значение ускорения свободного падения.

При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:

P = R x L x ZF, где

R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;

L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;

ZF – коэффициент увеличения, зависящий от следующих показателей:

  • для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
  • при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

Насос отопления. Устанавливаем правильно

Watch this video on YouTube

Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.

Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.

Таблица для эмпирического подбора насоса

Таблица 1.

Отапливаемая площадь (м2)Производительность (м3/час)Марки
80 – 240От 0,5 до 2,525 – 40
100 – 265Та же32 – 40
140 – 270От 0,5 до 2,725 – 60
165 – 310Та же32 – 60

Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.

Как выбрать циркуляционный насос

Watch this video on YouTube

Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.

Основные производители

Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.

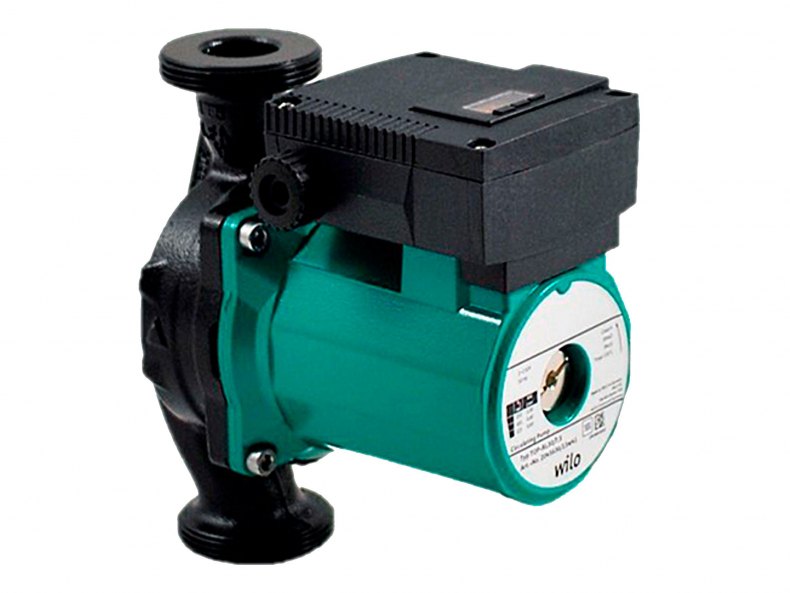

Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.

Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя  центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.

Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.

Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.

Линейка продукции UPS может работать с применением 3-х режимов производительности.

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.

Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.

Заключение

Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.

Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!

Другие варианты расчетов насосов

Вышеприведенный способ расчетов является одним из вариантов вычисления необходимых параметров. Ряд производителей используют иную методику. Также можно доверить расчет циркуляционного насоса квалифицированному специалисту. Зная подробности конструкции конкретной системы и условия ее работы, он профессионально сделает все вычисления.

Обычно определяют максимальную нагрузку для работы системы теплоснабжения. В действительности она будет ниже, поэтому разумно будет приобрести устройство, параметры которого немного ниже расчетных данных. Расчет мощности циркуляционного насоса отопления отражает оптимальный результат. Приобретать более мощный прибор не целесообразно и работа системы не улучшится, а расходы возрастут.

После получения результатов расчетов необходимо обратить внимание на напорно-расходные данные о моделях насосов с учетом скоростей его работы. Характеристики можно отразить на графике с двумя координатами – напором и производительностью, а затем определить точку пересечения этих величин

Исходя из графического изображения, подбирают нужную модель насоса для отопления для конкретного дома. Точка А на рисунке соответствует требуемым параметрам по результатам вычислений, а точка В обозначает реальные характеристики определенной модели устройства, указанные производителем. Циркуляционный насос тем больше подходит для условий эксплуатации в конкретной отопительной системе, чем меньше расстояние между этими двумя точками.

Особенности принудительной циркуляции

Установленный в систему циркуляционный насос создает внутри небольшое давление. При этом теплоноситель движется с небольшой скоростью, равномерно распределяя тепло по всем радиаторам.

Неужели естественная циркуляция теплоносителя не может распределить тепловую энергию равномерно?

Может, но ввиду того, что строящиеся загородные частные дома становятся все больше в размерах, а соответственно схемы разводки трубных магистралей становятся все сложнее, теплоносителю все труднее преодолевать конфигурации трубных схем. И в таких домах без циркуляционного насоса просто не обойтись.

Преимущества

Под действием насоса теплоноситель быстрее проходит по всему контуру системы отопления, возвращаясь в нагревательный котел. При этом его температура не будет низкой. А значит, нагревать не сильно охлажденный теплоноситель будет проще. Меньше затрат на потребление топлива.

Для естественной циркуляции теплоносителя необходим большой его объем, чтобы в массе своей он смог держать необходимую температуру. Соответственно для нормальной работы отопительной системы в частном доме понадобятся трубы с большим диаметром, радиаторы с широкими полостями, запорная арматура под стать трубам.

Для системы, в которой установлен насос, нет необходимости держать большой объем теплоносителя. Поэтому можно спокойно использовать трубы и запорную арматуру с меньшим диаметром. А это снижение цены на все изделия и экономия на материалах.

Недостатки

В принципе, недостаток у такого отопления всего лишь один – это энергозависимость. Работает устройство от электрического тока. Во-первых, это пусть и небольшие, но затраты. Во-вторых, при отключении подачи тока насосный агрегат перестает работать.

Конечно, мастера, учитывая данную ситуацию, устанавливают байпас, через который отопление начинает работать по принципу естественной циркуляции горячей воды. А это снижение эффективности работы, плюс снижение КПД.

Подбор циркуляционного насоса для системы отопления

Иногда перед человеком, уже посадившим дерево и вырастившим сына, встает вопрос – а как подобрать циркуляционный насос для отопительной системы возводимого дома? И от ответа на этот вопрос зависит многое – будут ли равномерно прогреты все радиаторы, будет ли скорость потока теплоносителя в

отопительной системе достаточной, и в то же время не превышенной, не будет ли гула в трубопроводах, не будет ли насос потреблять лишнюю электроэнергию, правильно ли будут работать термостатические вентили отопительных приборов и так далее и тому подобное. Ведь насос – это сердце отопительной системы, которое неустанно качает теплоноситель – кровь дома, наполняющую дом теплом.

Подобрать циркуляционный насос для отопительной системы небольшого здания, проверить, правильно ли насос подобран продавцами в магазине, или убедиться в правильности подбора насоса, стоящего в существующей системе отопления, достаточно просто, если воспользоваться укрупненным методом расчета. Основной параметр подбора циркуляционного насоса – это его производительность, которая должна соответствовать тепловой мощности обслуживаемой им отопительной системы.

Необходимую производительность циркуляционного насоса с достаточной точностью можно рассчитать по простой формуле:

где Q – необходимая производительность насоса в кубометрах в час, Р – тепловая мощность системы в киловаттах, dt – дельта температур – разница температур теплоносителя в подающем и обратном трубопроводе. Обычно принимается равной 20 градусам.

Итак, пробуем. Возьмем, для примера, дом общей площадью 200 квадратных метров, в доме есть подвал, 1 этаж и мансарда. Система отопления двухтрубная. Необходимую тепловую мощность, требуемую для обогрева такого дома, примем 20 киловатт. Производим несложные вычисления, получаем – 0,86 кубометра в час. Округляем, и принимаем производительность необходимого циркуляционного насоса – 0,9 кубических метра в час. Запомним ее и идем дальше. Второй важнейшей характеристикой циркуляционного насоса является напор. Каждая гидравлическая система имеет сопротивление пропускаемому по ней потоку воды. Каждый угол, тройник, редуцирующий переход, каждый подъем – все это местные гидравлические сопротивления, сумма которых и составляет гидравлическое сопротивление отопительной системы. Циркуляционный насос должен преодолеть это сопротивление, с сохранением расчетной производительности.

Точный расчет гидравлического сопротивления сложен и требует определенной подготовки. Чтобы примерно рассчитать необходимый напор циркуляционного насоса используется формула:

где N – количество этажей здания, включая подвал, K – усредненные гидравлические потери на один этаж здания. Коэффициент К принимается 0,7 – 1,1 метра водяного столба для двухтрубных систем отопления и 1,16-1,85 для коллекторно-лучевых систем. В нашем доме три уровня, с двухтрубной отопительной системой. Коэффициент К принимаем 1,1 м.в.с. Считаем, 3 х 1,1 = 3,3 метра водяного столба.

Обратите внимание – общая физическая высота отопительной системы, от нижней до верхней точки, в таком доме составляет порядка 8 метров, а напор необходимого циркуляционного насоса только 3,3 метра. Каждая отопительная система является равновесной, насосу не нужно поднимать воду, он только преодолевает сопротивление системы, поэтому увлекаться большими напорами никакого смысла нет

Итак, мы получили два параметра циркуляционного насоса, производительность Q, m/h = 0,9 и напор, Н, м = 3,3. Точка пересечения линий от этих величин, на графике гидравлической кривой циркуляционного насоса, является рабочей точкой необходимого циркуляционного насоса.

Допустим, Вы решили остановиться на отличных насосах DAB, итальянских насосах великолепного качества по совершенно адекватной цене. Пользуясь каталогом, или менеджерами нашей компании, определяете группу насосов, в параметры которых попадает необходимая рабочая точка. Решаем, что этой группой будет группа VA. Выбираем наиболее подходящий график гидравлической кривой, лучше всего подходит кривая насоса VA 55/180 X.

Рабочая точка насоса должна находиться в средней трети графика – эта зона является зоной максимального КПД насоса. Для подбора выбирайте график второй скорости, в этом случае Вы страхуете себя от недостаточной точности укрупненного расчета – у Вас останется резерв для увеличения производительности на третьей скорости и возможность ее уменьшения на первой.

Какие бывают циркуляционные насосы и чем различаются

Устройство и принцип работы всех циркуляционных насосов схожи. Приборы состоят из прочного нержавеющего корпуса, одно- или трехфазного электродвигателя, ротора и вращающейся крыльчатки. При включении электродвигателя он вращает ротор с крыльчаткой, благодаря чему создается пониженное давление и вода поступает в прибор, а лопастное колесо выбрасывает жидкость через выводной патрубок в систему отопления.

Различают «сухие» и «мокрые» конструкции. В первых ротор закрыт от воды специальным уплотнительным кольцом, а во вторых контактирует с теплоносителем. «Сухие» насосы сложнее в монтаже, требуют регулярного осмотра и обслуживания, зато более производительны и долговечны. «Мокрые» не нужно обслуживать, они более долговечны, но их КПД примерно на 20% ниже.

В частных домах обычно устанавливают «мокрые» насосы, отдавая должное их бесшумной работе. А в котельных, рассчитанных на обогрев крупных зданий или нескольких построек, чаще применяют «сухие» приборы из-за более высокой производительности.

Полезные рекомендации

При выборе насоса для системы отопления преимущество стоит отдавать конструкциям с «мокрым» ротором, поскольку они очень тихо работают и выдерживают более высокие нагрузки, чем гидравлические приспособления иных модификаций.

Корме того, обратите внимание на материал корпуса – остановите свой выбор на изделиях из нержавеющей стали, бронзы или латуни. Так же предпочтение стоит отдавать моделям с подшипниками и валом, изготовленными из керамики

Срок эксплуатации такого оборудования превышает 20 лет.

При установке устройства в систему необходимо проследить, чтобы вал крыльчатки располагался горизонтально, то есть параллельно трубе. Если в процессе работы насоса появляется подозрительный шум, это еще не говорит о его неисправности или фабричном дефекте. Попробуйте спустить воздух, оставшийся в системе после запуска.

Несколько дополнительных советов

На долголетие во многом влияет то, из каких материалов сделаны основные детали
Предпочтение стоит отдать помпам из нержавейки, бронзы и латуни.
Обратите внимание, на какое давление в системе рассчитан прибор

Хотя, как правило, с этим не возникает трудностей (10 атм
– хороший показатель).
Устанавливать насос лучше там, где температура минимальная – перед входом в котёл.
На входе важно установить фильтр.
Помпу желательно располагать, чтобы она «высасывала» воду из расширителя. Значит, порядок по ходу движения воды будет таким: расширительный бак, насос, котёл.

Заключение

Итак, для того, чтобы циркуляционный насос работал долго и добросовестно, нужно посчитать два основных его параметра (напор и производительность).

Не стоит стремиться постичь сложную инженерную математику.

В домашних условиях достаточно будет приблизительного расчёта. Все получившиеся дробные числа округляются в большую сторону.

Количество скоростей

Для управления (переключения скоростей) используется специальный рычаг на корпусе агрегата. Существуют модели, которые оснащаются датчиком температуры, что позволяет полностью автоматизировать процесс. Для этого не нужно вручную переключать скорости, насос это будет делать в зависимости от температуры в помещении.

Такая методика является одной из нескольких, которые возможно применять для расчёта мощности насоса для определённой системы отопления. Специалисты в этой области применяют и другие способы расчётов, которые позволяют подбирать оборудование по мощности и создаваемому давлению.

Многие хозяева частных домов могут не пытаться рассчитать мощность циркуляционного насоса для отопления, поскольку при покупке оборудования, как правило, предлагается помощь специалистов напрямую от компании-производителя или фирмы, заключившей договор с магазином.

При выборе насосного оборудования следует принять во внимание, что необходимые данные для проведения расчётов нужно брать максимальные, которые в принципе может испытывать система отопления. В реальности нагрузка на насос будет меньшей, поэтому оборудование никогда не будет испытывать перегрузок, что позволит ему работать долгое время

Но есть и минусы — более высокие счёта за электроэнергию.

Но с другой стороны, если выбрать насос с меньшей мощностью от требуемой, то на работу системы это никак не повлияет, то есть она будет работать в штатном режиме, но агрегат быстрее выйдет из строя. Хотя счёт за электричество также будет меньше.

Существует ещё один параметр, по которому стоит выбирать циркуляционные насосы. Можно заметить, что в ассортименте магазинов зачастую встречаются устройства с одинаковой мощностью, но с разными габаритами.

Рассчитать насос для отопления можно правильно, учитывая следующие факторы:

  1. 1. Для установки оборудования на обычные трубопроводы, смесители и байпасы нужно выбирать агрегаты длиной 180 мм. Небольшие устройства длиной 130 мм устанавливают в труднодоступных местах или внутри теплогенераторов.
  2. 2. Диаметр патрубков нагнетателя следует выбирать в зависимости от сечения труб основного контура. При этом увеличивать этот показатель можно, а уменьшать категорически запрещено. Поэтому если диаметр труб основного контура 22 мм, то и патрубки насоса должны быть от 22 мм и выше.
  3. 3. Оборудование с диаметром патрубков 32 мм может быть использовано, к примеру, в системах отопления с естественной циркуляцией для её модернизации.

Кавитация в отопительной системе и в системе водоснабжения

Кавитация – это такой процесс, во время которого в отопительной установке благодаря уменьшению давления образуются молекулы пара. Такой процесс имеет место в том случае, если в трубах снизится или повысится скорость потока жидкости.

Кавитация в системе отопления

Если отопительная система характеризуется слишком низкими или слишком высокими температурами, то такое явление может сказаться отрицательным образом. Пар, который образуется, собирается в пузырьки, и если они лопаются, то, тем самым, наносят повреждение материалу, из которого изготовлены трубы или другие компоненты системы отопления.

Если у вас не получается самостоятельным образом произвести такие операции, как как рассчитать насос для отопления, или вы сомневаетесь в их правильности, то лучше доверить это дело профессионалу в данной области. Специалист не только поможет с выбором помпы или произведением расчетов, но также займется непосредственно и установкой насоса.

Шаг 2: производительность

Как рассчитать мощность насоса для отопления (точнее, его производительность в кубометрах в час)?

Если параметры отопительного котла или отдельного контура, который предстоит обслуживать насосу, известны заранее, то расчет насоса для системы отопления выполняется по формуле Q = 0,86 x P/dt.

В ней:

  • Q — искомая производительность (м3/час);
  • P — значение тепловой мощности котла или контура в киловаттах;
  • dt — перепад температуры между подающей и обратной нитками. Этот перепад определяет то количество тепла, которое отдает участок отопительной системы.

В автономной отопительной системе температура подачи крайне редко превышает 75-80 градусов.

Насос с регулятором мощности нужно подбирать по производительности в среднем положении регулятора. Это даст возможность скорректировать производительность при ошибке в любую сторону.

Давайте своими руками выполним расчет насоса для частного дома с котлом мощностью 32 кВт. Температуру подачи примем равной 75 градусам, обратки — 55. Наша формула примет вид Q=0,86 х 32 / (75-55) = 1,376 м3/час.

Расчет теплопотерь

Если отопительная система находится на стадии проектирования, то перед расчетом производительности насоса нам придется оценить необходимое зданию или отдельному его помещению количество тепла. Оно должно покрывать теплопотери в нижний пик зимних температур.

Структура теплопотерь жилого дома.

Теплопотери проще всего рассчитать по еще одной формуле — Q=V*Dt*k/860. Переменные в этой формуле в порядке слева направо:

  1. Мощность отопительного котла или участка контура (кВт);
  2. Отапливаемый объем (м3);
  3. Расчетный перепад температуры между улицей и домом в градусах;
  4. Коэффициент рассеивания тепла.

Вычисление объема помещения, думаю, не вызовет затруднений у читателя: азы геометрии мы все проходили в школе. А вот две оставшихся переменных нуждаются в разъяснениях.

Dt вычисляется как разница между санитарной нормой температуры в жилом помещении (для частного дома 20-22 градуса в зависимости от климата региона) и наружной температурой в самую холодную для вашего региона пятидневку;

Распределение температур самых холодных пятидневок зимы по территории РФ.

K берется из таблицы:

ИзображениеКоэффициент рассеивания тепла
06-0,9: отличное утепление (фасад с пенопластовой шубой, тройные стекла).
1-1,9: среднее утепление (стена в пару кирпичей, однокамерные стеклопакеты)
2-2,9: плохое утепление (щитовые стены, окна со стеклами в одну нитку).
3-4: неутепленное строение (холодный склад со стальными стенами)

Давайте посчитаем, сколько тепла требуется мансарде площадью 60 квадратных метров со средней высотой потолка 2,4 метра, расположенной в Севастополе (средняя температура пяти самых холодных дней зимы — -14°С). Утепление — по 50 мм минваты и пенопласта, окна — энергосберегающие однокамерные.

  1. Коэффициент рассеивания будем считать равным 0,8;
  2. Объем помещения равен 60 х 2,4 = 144 кубометра;
  3. Максимальная дельта температуры между мансардой и окружающим ее воздухом — (20 — -14) = 34 °С;
  4. Потери тепла равны 144 х 34 х 0,8 / 860 = 4,55 кВт.

На практике мансарда с такими характеристиками обогревается кондиционером с тепловой мощностью в режиме обогрева 4,1 кВт.

Особый случай

Во многих настенных электрических и газовых котлах насос уже установлен изготовителем наряду с группой безопасности и расширительным бачком. Это превращает котел в полноценную и самодостаточную котельную, которая подключается непосредственно к отопительному розливу.

Электрокотел на фото снабжен собственным насосом и подключен прямо в разрыв отопительного розлива.

Назначение и виды

Как уже говорили, основная задача циркуляционного насоса обеспечить требуемую скорость движения теплоносителя по трубам. Для систем с принудительной циркуляцией только при таких условиях будет достигнута проектная мощность. Во время работы циркуляционника в системе немного возрастает давление, но это не его задача. Это,скорее, побочный эффект. Для повышения давления в системе есть специальные повысительные насосы .

Более популярны циркуляционные водяные насосы с мокрым ротором

Есть два типа циркуляционных насосов: с сухим и мокрым ротором. Они отличаются по конструкции, но выполняют одни задачи. Чтобы выбрать циркуляционный насос какого типа вы хотите установить, надо знать их достоинства и недостатки.

С сухим ротором

Получил свое название в связи с особенностями конструкции. В теплоноситель погружена только крыльчатка, ротор находится в герметичном корпусе, его от жидкости отделяет несколько уплотнительных колец.

Устройство циркуляционного насоса с сухим ротором — во воде только крыльчатка

Данные аппараты имеют следующие свойства:

  • Имеют высокий КПД — порядка 80%. И это основной их плюс.
  • Требуют регулярного обслуживания. В процессе эксплуатации твердые частицы, содержащиеся в теплоносителе попадают на уплотнительные кольца, нарушая герметичность. Чтобы предотвратить разгерметизацию и необходимо обслуживание.
  • Срок эксплуатации порядка 3 лет.
  • При работе издают высокий уровень шумов.

Такой набор характеристик не очень подходит для установки в системах отопления частных домов. Основной их плюс — высокий КПД, а значит, меньший расход электроэнергии. Потому в больших сетях циркуляционные насосы с сухим ротором более экономичны, и там в основном и используются.

С мокрым ротором

Как понятно из названия, в оборудовании данного типа в жидкости находится и крыльчатка и ротор. Электрическая часть, включая стартер, заключена в металлический герметичный стакан.

Устройство насоса с мокрым ротором — сухая только электрическая часть

Этот тип оборудования имеет следующие свойства:

  • КПД порядка 50%. Не самый лучший показатель, но для небольших частных систем отопления это некритично.
  • Обслуживания не требуют.
  • Срок эксплуатации — 5-10 лет в зависимости от марки, режима работы и состояния теплоносителя.
  • Во время работы почти не слышны.

Исходя из приведенных выше свойств, выбрать циркуляционный насос по типу несложно: большинство останавливается на устройствах с мокрым ротором, так как они больше подходят для работы в условиях квартиры или частного дома.

Устройство циркуляционного насоса для отопления

Устройство циркуляционного насоса — реализация стандартной схемы центробежной машины.

  • В основные конструкционные узлы входят:
  • корпус;
  • ротор, передающий вращение от вала двигателя блоку турбины;
  • крыльчатка турбины с наклонными лопатками, которую еще называют рабочим колесом;
  • средства уплотнения, изоляции от воды или теплоносителя;
  • основная электрическая схема, переключающая режимы работы и осуществляющая контроль параметров двигателя.

Насосы для циркуляции могут иметь различную форму корпуса и расположение отводных и входных патрубков. Это сделано, чтобы устройство просто монтировалось, обслуживалось в условиях эксплуатации, для которого оно разработано. В частности, подбор можно сделать по типу подключения: с фланцем, резьбовым соединением, гайкой.

Циркулирующий насос имеет небольшие габариты. Его часто встраивают непосредственно во внутреннюю полость корпуса бытовых газовых котлов отопления. В сборе с ним могут устанавливаться устройства безопасности.

Малые размеры нагнетателя легко понять, если учесть назначение циркуляционных насосов. От них не требуется рекордная мощность подачи жидкости. Фактически, они двигают воду буквально в горизонтальном направлении.

Задача циркуляционных насосов — преодолевать гидравлическое сопротивление трубопроводов. Если рассматривается коллекторная группа теплого пола, нагнетатель занят созданием потока очень малого объема как такового, так как никаких значимых гравитационных сил в отопительной схеме этого типа не существует.

Виды циркуляционных насосов

В результате работы насоса получается некоторое разряжение на входе и нужное давление (компрессия) — на выходе.

  1. Все циркуляционные насосы в зависимости от конструктивных особенностей классифицируются на два типа (вида):
  2. «сухого» типа (с сухим ротором);
  3. «влажного» типа (с влажным ротором).

Насосы «сухого» типа характеризуются тем, что их ротор при работе сам не контактирует с рабочей жидкостью контура отопления. Он от нее надежно изолирован скользящим уплотнителем — кольцом.

Такие насосы обладают довольно высоким КПД — до 75−85%, но работают с некоторым уровнем шума. По размерам они больше, чем их «влажные» аналоги, и требуют особой подводки труб контура.

В насосах «влажного» типа сам вращающийся ротор находится в контакте с перекачиваемой жидкостью-теплоносителем, а изолирована от нее неподвижная часть электродвигателя — статор.

Взаимодействием с жидкостью достигается необходимая смазка деталей ротора и бесшумность работы всей помпы в целом. Обычно насосы имеют встроенный ступенчатый регулятор скорости. Циркуляционные насосы «влажного» типа могут работать годами, а порой и десятки лет, не требуя никакого обслуживания.

Но они имеют низкий КПД — всего 50−65%. Насосы такого типа получили наибольшее распространение в частных бытовых системах отопления именно из-за своих небольших размеров и бесшумностью при работе. Данные аспекты являются одними из ряда других при выборе циркуляционного насоса для контура отопления вашего дома. Но существует и другие аспекты выбора.

Повысительный насос для отопления

Главное отличие циркуляционного насоса от повысительного (нагнетательного) — функция. Обеспечение движения жидкости по системе водоснабжения/отопления и создание повышенного давления на определенных участках — разные задачи.

Задача повысительного (нагнетательного) насоса — поднятие давления на определенном участке. Это узкопрофильное оборудование, из-за чего производители не могут похвастаться огромным количеством моделей. Впрочем, ассортимент достаточен

Дополнительные характеристики и возможности

Чтобы выбрать подходящий циркуляционный насос для отопления, надо еще продумать некоторые детали

Стоит обратить внимание на такие характеристики:

  • Корпус. Может быть из чугуна, пластика. Чугунные модели более тяжелые и дорогие. Пластиковые имеют более низкую цену. Срок эксплуатации почти не отличается.
  • Рабочее давление в системе. Для частных домов этот параметр не так критичен, так как рабочее давление редко бывает выше 4 Атм, а вот для многоэтажек надо смотреть обязательно.
  • Температура перекачиваемой жидкости. Если котел стоит твердотопливный, желательно чтобы этот параметр был не менее +110°C. Для других котлов отопления с электронным управлением может быть и ниже, так как там режим работы задаете вы сами.
  • Требовательность к качеству теплоносителя. Например, те же циркуляционные насосы Грюндфос долго и без проблем работают с чистым теплоносителем, и быстро ломаются при наличии абразивных частиц и других загрязнений. Так что ставить их в систему централизованного отопления не стоит.
  • Наличие нескольких скоростей вращения крыльчатки. Полезная функция для разных режимов работы. Переключается скорость вручную, расположенным на корпусе переключателем. У лидеров — Grundfos и Willo — есть модели с электронным управлением скоростью. Они позволяют плавно изменять скорость, подстраивая работу под систему и погодные условия.

В системах отопления, которые должны работать и на естественной и на принудительной циркуляции, для установки циркуляционного насоса ставят байпас

  • Диаметр присоединения. Он должен совпадать с сечением трубы в месте установки. Есть, конечно, переходники, но ставит дополнительные элементы без крайней необходимости не следует.
  • Уровень шумов. Хотя практически все циркуляционные насосы особо не  шумят, чем меньше уровень шумов, тем лучше. Особенно если ставить его планируете в жилых помещениях.
  • Длина электрического кабеля для подключения к сети. Совсем неочевидный параметр, но слишком короткий шнур может стать проблемой.
  • Способ установки. Может быть вертикальный, может — горизонтальный, может — универсальный.

Вот, пожалуй, и все параметры, которые приходится учитывать. Но вечная проблема выбора производителя — вот с чем придется столкнуться.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
