Особенности сплава
Предельная эффективность от использования материала обеспечивается при эксплуатации в условиях повышенных температур. При этом нормальной средой будет диапазон 120-250 градусов. Кратковременный нагрев допускается до температуры 500 градусов, при дальнейшем росте материал теряет прочность, что приводит к отказу.
При температуре ниже 80 градусов обеспечивается устойчивость к образованию трещин, при переходе через данную границу появляется риск развития очагов коррозии между кристаллами сплава Д16Т. Чтобы исключить пагубный фактор, необходимо произвести термическую обработку. В результате повысятся не только антикоррозионные качества, но и прочность, пластичность.
По твердости и прочности при работе в нормальных условиях металл уступает сплаву ВД95Т1 даже после проведения термообработки. В температурном диапазоне 120-250 градусов происходит изменение характеристик в противоположную сторону. ВД95 может корродировать, если на него воздействует ток.
ГОСТ и марки сплавов алюминия
Эксперименты не закончились, что впоследствии подарило миру целую группу аналогичных, но все-таки отличающихся по свойствам сплавов.
ГОСТа дюралюминия не существует, но ГОСТ 4784-97 “Алюминий и сплавы алюминиевые деформируемые” , в котором отображено разнообразие алюминиевых деформируемых соединений – вы можете скачать данный ГОСТ здесь.
Однако тонкости формулировки сегодня мало беспокоят обывателей, желающих просто сдать в металлолом дюралюминий марки Е или АМг2. Первая гарантирует наличие электрических свойств, а вторая говорит о том, что металл используется в пищевой промышленности. К первой может относится разновидность систем Al-Mg-Si: алюминий дюраль АД31 с соответствующей пометкой «Е».
Всего насчитывается 8 таблиц ГОСТ 4784-97. Среди них есть марка дюраль д16, которая несколько раз появляется в них. Один раз просто, второй – с пометкой «П», что означает предназначенность материала для изготовления проволоки холодной высадки.
Одна из многочисленных таблиц сплавов алюминия из ГОСТа
При этом бросается в глаза существенное отличие многих видов дюрали в ГОСТ 4784-97, а точнее состава сплавов, от первоначального. Вместо привычных 93% доли алюминия – все 99 с маленьким хвостиком. Но это не касается распространенной марки дюралюминий д16. Ее состав выглядит примерно так:
- основная доля алюминий 90-94%;
- медь колеблется от 3.8 до 4.9%;
- в равных частях железо и кремний по 0.5%, причем их соотношение не должно быть меньше 1;
- цинка не более 2.5%;
- магния – 1.8%;
- хром 1%, чуть больше титана и 0.9% – марганца.
Здесь очень важно отметить, что производимые детали из этого сплава сохраняют относительную мягкость. Поэтому речь часто идет о полуфабрикатах. Изделия из дюраля 16 можно подвергать термической обработке с последующим охлаждением, что и приводит их к скорейшему старению, то есть упрочнению
Маркируется такой материал, как дюраль Д16Т. Для это марки расшифровка будет выглядеть так
Изделия из дюраля 16 можно подвергать термической обработке с последующим охлаждением, что и приводит их к скорейшему старению, то есть упрочнению. Маркируется такой материал, как дюраль Д16Т. Для это марки расшифровка будет выглядеть так.
В таблице представлена расшифровка марки Д16:
| Fe | Si | Mn | Cr | Ti | Al | Cu | Mg | Zn | Примесей | – |
| До 0,5 | До 0,5 | 0,3-0,9 | До 0,1 | До 0,15 | 90,9-94,7 | 3,8-4,9 | 1,2-1,8 | До 0,25 | Прочие, каждая 0,05; всего 0,15 | Ti+Zr < 0,2 |
Сам же процесс стал необходим, несмотря на прекрасные свойства сплава, проявляемые при температурах 120-2500С. Их рассмотрению отводится следующий раздел.
Свойства материала
Сплав Д16Т, характеристики которого можно назвать весьма привлекательными, обладает огромным количеством преимуществ в сравнении с другими сплавами.
Особенности дюралюминия определяют то, что этот сплав во многом обходит обычный алюминий и другие материалы. Физические и механические свойства заключаются в следующих моментах:
- Высокая стабильность структуры. За счет этого изготавливаемые изделия могут прослужить долго и выдерживают существенное воздействие со стороны окружающей среды.
- Плотность материала определяет его низкий удельный вес, уровень которого составляет 2800 кг/м 3 . За счет этого получаемые изделия становятся легкими. Именно поэтому Д16Т получил распространение в авиастроении и при изготовлении элементов, которые применяются при изготовлении оборудования для космической промышленности. Для того чтобы устройство смогло преодолеть земную тягу с меньшими энергетическими затратами создаваемая конструкция должна иметь небольшой вес. Проведенные исследования указывают на то, что Д16Т в 3 раза легче стальных.
- Повышенное сопротивление к микроскопической деформации в процесс эксплуатации. Это связано с тем, что модуль упругости имеет довольно высокое значение.
- Высокий предел прочности Д16Т достигается за счет включения в состав огромного количества легирующих элементов, к примеру, титана. При этом твердость сплава Д16Т составляет 42 МПа.
Кроме этого, температура плавления дюралюминия Д16Т довольно высокая. За счет этого есть возможность использовать сплав при создании различных устройств, которые могут эксплуатироваться при высоком сопротивлении воздуха. Слишком высокое сопротивление становится причиной, по которой металл нагревается и становится более мягким, пластичным. Высокая температура плавления позволила применять дюралюминий при изготовлении летательных аппаратов, так как обычный алюминий нагревается и становится мягким и менее прочным.
Характеристики алюминиевых сплавов
Сплавы на основе алюминия могут обладать самыми различными характеристиками, так как при их получении проводится смешивание различных примесей
Именно поэтому рассматривая механические свойства алюминиевых сплавов следует уделить внимание тому, какие именно элементы входят в состав
Для начала отметим классификацию материалов, которые получаются при соединении меди и алюминия. Они делятся на три основные группы:
- Действующие элементы медь и алюминий.
- Действующие элементы медь, магний и алюминий.
- Сочетание меди, алюминия и магния с добавлением легирующих элементов (в основном марганца).
Последняя группа сегодня получила довольно большое распространение, так как температура плавления алюминиевых сплавов, входящих в нее, довольно высока. Сплавы последней группы называют дюралюминием.
Рассматривая дюралюминий уделим внимание нижеприведенным моментам:
- В состав данного сплава входят железо и кремний. В большинстве случаев подобные легирующие элементы воспринимаются как вещества, ухудшающие эксплуатационные качества. В данном случае железо способствует повышению жаростойкости, а кремний позволяет с высокой эффективностью провести старение.
- Входящие в состав магний и марганец повышают прочность. За счет их включения в состав стало возможно использовать дюралюминий при производстве обшивочных листов для высокоскоростных поездов и летательных аппаратов или самолетов.
Среди основных особенностей можно отметить нижеприведенные моменты:
- С увеличением концентрации магния повышается прочность, но уменьшается коррозионная стойкость.
- Прирост магния на 1% приводит к повышению прочности примерно на 30 000 Па.
- В большинстве сплавов не более 6% магния. Это связано с тем, что слишком большая концентрация станет причиной покрытия всей поверхности коррозией. Также большая концентрация марганца становится причиной неоднородности структуры, неравномерная нагрузка может стать причиной появления трещины или другой деформации.
Сочетание алюминия с марганцем практически не подвергают термической обработке. Это связано с тем, что даже при соблюдении условий проведения закалки существенно изменить эксплуатационные качества сплава не получится. Плотность алюминиевого сплава может колебаться в достаточно большом диапазоне: от 2 до 4 грамм на кубический сантиметр.
Рассматривая слав, прочность которого имеет рекордные показатели, следует уделить внимание сплаву алюминия с цинком и магнием. При применении современных технологий производства можно добиться качеств, которые будут характерны для титана. Среди особенностей подобного сплава отметим:
Среди особенностей подобного сплава отметим:
- Термическая обработка становится причиной растворения цинка, за счет чего предел прочности алюминиевого сплава возрастает в несколько раз.
- Применять подобный материал в электрической промышленности нельзя, так как прохождение электричества становится причиной существенного снижения коррозионной стойкости.
- Коррозионная стойкость в некоторых случаях повышается путем добавления меди, но все же она становится низкой.
В литейной промышленности весьма большое распространение получили алюминиевые сплавы, которые в своем составе имеют кремний. Тот момент, что при термической обработке кремний отлично растворяется в алюминии, позволяет использовать металл при фасонном или формовочном литье. Получаемые изделия хорошо обрабатываются резанием, а также обладают повышенной плотностью.
Примером можно назвать то, что железо добавляется в состав для упрощения процесса отделения детали от формы. В состав могут добавляться титан, который существенно повышает показатель прочности.
Подводя итоги по характеристикам алюминиевых сплавов можно отметить нижеприведенные моменты:
- Предел текучести может варьироваться в достаточно большом диапазоне.
- Температура плавления алюминия может изменяться в зависимости от того, какие применялись легирующие вещества.
- Прочность материала можно существенно повысить.
- Некоторые легирующие элементы снижают коррозионную стойкость, улучшая другие эксплуатационные качества. Именно поэтому проводится покрытие поверхности защитными веществами.
Из-за легкости и прочности, а также относительно высокой коррозионной стойкости алюминиевые сплавы получили достаточно широкое применение. Альтернативных материалов, которые обладают подобными свойствами и низкой стоимостью, практически нет.
Механические характеристики
| Сечение, мм | sТ|s0,2, МПа | σB, МПа | d5, % | d10 | Твердость по Бринеллю, МПа |
| Листовой прокат в состоянии поставки из сплава Д16, Д16А (с нормальной плакировкой), Д16Б (Б — с технологической плакировкой) и Д16У (с утолщенной плакировкой) по ГОСТ 21631-76, ОСТ 4.021.047-92 и ленты по ГОСТ 13726-97 (образцы поперечные) | |||||
| 6-10.5 | ≥275 | ≥425 | — | ≥10 | — |
| 1.9-7.5 | ≥345 | ≥455 | — | ≥8 | — |
| 1.5-1.9 | ≥335 | ≥425 | — | ≥10 | — |
| 5-10.5 | — | 145-235 | — | ≥10 | — |
| 0.5-1.5 | ≥290 | ≥440 | — | ≥13 | — |
| 1.5-6 | ≥290 | ≥440 | — | ≥11 | — |
| 6-10.5 | ≥290 | ≥440 | — | ≥10 | — |
| 1.5-3 | ≥360 | ≥475 | — | ≥10 | — |
| 3-7.5 | ≥360 | ≥475 | — | ≥8 | — |
| 0.5-4 | — | 130-225 | — | ≥10 | — |
| 0.5-1.9 | ≥230 | ≥365 | — | ≥13 | — |
| 1.9-4 | ≥270 | ≥405 | — | ≥13 | — |
| 0.5-10.5 | — | 145-225 | — | ≥10 | — |
| 0.5-1.9 | ≥270 | ≥405 | — | ≥13 | — |
| 1.9-6 | ≥275 | ≥425 | — | ≥11 | — |
| Панели по ОСТ 1 90177-75. В графе состояние поставки указано также направление вырезки образцов | |||||
| — | ≥333 | ≥461 | ≥10 | — | — |
| — | ≥313 | ≥431 | ≥8 | — | — |
| Панели прессованные с оребрением по ОСТ 1 92041-90 в состоянии поставки из сплавов Д16 и Д16ч | |||||
| ≥255 | ≥390 | ≥10 | — | — | |
| ≥295 | ≥410 | ≥10 | — | — | |
| Плиты в состоянии поставки по ТУ 1-804-473-2009 | |||||
| 11-25 | ≥275 | ≥420 | — | ≥7 | — |
| 25-40 | ≥255 | ≥390 | — | ≥5 | — |
| 40-70 | ≥245 | ≥370 | — | ≥4 | — |
| 70-80 | ≥245 | ≥345 | — | ≥3 | — |
| Плиты по ГОСТ 17232-99 в состоянии поставки (образцы перпендикулярные к плоскости плиты) | |||||
| 40-80 | — | ≥345 | ≥3 | — | — |
| Плиты по ГОСТ 17232-99 в состоянии поставки (образцы поперечные) | |||||
| 11-25 | ≥275 | ≥420 | ≥7 | — | — |
| 25-40 | ≥255 | ≥390 | ≥5 | — | — |
| 40-70 | ≥245 | ≥370 | ≥4 | — | — |
| 70-80 | ≥245 | ≥345 | ≥3 | — | — |
| Профили прессованные нормальной прочности по ГОСТ 8617-81 в состоянии поставки (образцы продольные) | |||||
| — | ≤245 | ≥12 | — | — | |
| ≤5 | ≥265 | ≥373 | ≥10 | — | — |
| 5-10 | ≥265 | ≥392 | ≥10 | — | — |
| 10 | ≥284 | ≥402 | ≥10 | — | — |
| ≤5 | ≥275 | ≥373 | ≥10 | — | — |
| 5-10 | ≥275 | ≥392 | ≥10 | — | — |
| 10 | ≥284 | ≥412 | ≥10 | — | — |
| Профили прессованные нормальной прочности с площадью сечения до 200 см2 и диаметром описанной окружности до 350 мм (образец продольный, в сечении указана толщина полки) | |||||
| ≤2 | ≥305 | ≥400 | ≥10 | — | — |
| ≥80150 | ≥335 | ≥450 | ≥10 | — | — |
| 10-20 | ≥335 | ≥430 | ≥10 | — | — |
| 2-5 | ≥315 | ≥410 | ≥10 | — | — |
| 20-40 | ≥335 | ≥450 | ≥10 | — | — |
| 40-80 | ≥355 | ≥460 | ≥10 | — | — |
| 5-10 | ≥325 | ≥420 | ≥10 | — | — |
| ≤5 | ≥380 | ≥440 | ≥4 | — | — |
| 5-80 | ≥390 | ≥450 | ≥5 | — | — |
| Профили прессованные нормальной прочности с площадью сечения до 200 см2 и диаметром описанной окружности до 350 мм. (образец поперечный, в сечении указано направление образца). Закалка + естественное старение | |||||
| ≥285 | ≥245 | ≥4 | — | — | |
| ≥285 | ≥390 | ≥6 | — | — | |
| Профили прессованные по ОСТ 1 90369-86. В графе состояние поставки указаны состояние материала (Т — закалка + естественное старение, Т1 — закалка + искусственное старение, М — отжиг) и место вырезки образцов; в графе сечение — толщина полки профиля, мм | |||||
| ≤5 | ≥365 | ≥430 | — | ≥4 | — |
| 5-40 | ≥375 | ≥440 | — | ≥5 | — |
| ≤1.6 | ≥345 | ≥400 | — | ≥6 | — |
| 1.6-2.5 | ≥345 | ≥410 | — | ≥6 | — |
| 2.5-5 | ≥365 | ≥420 | — | ≥6 | — |
| 5-40 | ≥375 | ≥440 | — | ≥5 | — |
| ≤40 | ≥375 | ≥435 | — | ≥4 | — |
| ≤5 | ≥380 | ≥440 | — | ≥4 | — |
| 5-40 | ≥390 | ≥450 | — | ≥5 | — |
| ≤5 | ≥380 | ≥440 | — | ≥4 | — |
| 5-40 | ≥390 | ≥450 | — | ≥5 | — |
| Профили прессованные повышенной прочности с площадью сечения до 200 см2 и диаметром описанной окружности до 350 мм (образец продольный, в сечении указана толщина полки) | |||||
| 10-20 | ≥365 | ≥480 | ≥8 | — | — |
| 2-5 | ≥345 | ≥470 | ≥8 | — | — |
| 20-40 | ≥365 | ≥490 | ≥8 | — | — |
| 5-10 | ≥355 | ≥470 | ≥8 | — | — |
| Профильный прокат сплошного сечения | |||||
| ≥300 | ≥470 | ≥19 | — | ≥42 | |
| Прутки круглые нормальной прочности в состоянии поставки по ОСТ 4.021.017-92. Режим Т (образцы продольные) | |||||
| 23-100 | ≥296 | ≥420 | ≥10 | — | — |
| 8-22 | ≥275 | ≥390 | ≥10 | — | — |
| Прутки прессованные нормальной прочности в состоянии поставки по ГОСТ 21488-97 (образцы продольные) | |||||
| 8-300 | ≥120 | ≥245 | ≥12 | — | — |
| 130-300 | ≥275 | ≥410 | ≥8 | — | — |
| 22-130 | ≥295 | ≥420 | ≥10 | — | — |
| 300-400 | ≥245 | ≥390 | ≥6 | — | — |
| 8-22 | ≥275 | ≥390 | ≥10 | — | — |
| Прутки прессованные повышенной прочности в состоянии поставки по ГОСТ 21488-97 (образцы продольные) | |||||
| 8-300 | ≥325 | ≥450 | ≥8 | — | — |
| Трубы бесшовные холоднодеформированные квадратные (10х10 — 90х90 мм), прямоугольные (10х14 — 60х120 мм) по ОСТ 1 92096-83, круглые по ОСТ 4.021.120-92 | |||||
| — | ≤245 | ≥10 | — | — | |
| Трубы бесшовные холоднодеформированные квадратные и прямоугольные по ОСТ 1 92096-83, круглые по ОСТ 4.021.120-92. Закалка + естественное старение (в сечении указана толщина стенки) | |||||
| ≤1 | ≥265 | ≥420 | ≥13 | — | — |
| 1-5 | ≥265 | ≥420 | ≥14 | — | — |
| ≥285 | ≥420 | ≥12 | — | — | |
| ≥285 | ≥420 | ≥10 | — | — | |
| Трубы горячепрессованные бурильные переменного сечения в состоянии поставки по ГОСТ 23786-79 (образцы, в сечении указан наружный диаметр труб) | |||||
| 54-120 | ≥255 | ≥392 | ≥12 | — | — |
| 120 | ≥274 | ≥421 | ≥10 | — | — |
| 54-120 | ≥294 | ≥392 | ≥12 | — | — |
| 120 | — | ≥421 | ≥10 | — | — |
| Трубы прессованные в состоянии поставки по ГОСТ 18482-79 (образцы, в сечении указана толщина стенки) | |||||
| 20-40 | ≥275 | ≥420 | ≥10 | — | — |
| 5-20 | ≥255 | ≥390 | ≥12 | — | — |
| Трубы прессованные крупногабаритные по ОСТ 1 92048-76 в состоянии поставки | |||||
| ≥275 | ≥412 | ≥10 | — | — | |
| Трубы сварные прямошовные в состоянии поставки по ГОСТ 23697-79 (образцы, в сечении указан диаметр труб) | |||||
| — | ≥156.8 | ≥6 | — | — | |
| 16 | ≥176.4 | ≥196 | — | — | — |
| ≤16 | ≥215.6 | ≥362.6 | ≥10 | — | — |
| 16 | ≥235.2 | ≥396 | ≥10 | — | — |
| Трубы тянутые и катаные с Dн=6-70 мм и толщиной стенки 1-5 мм по ОСТ 1 90038-88 в состоянии поставки (в сечении указан наружный диаметр). Сплавы Д16 и Д16ч | |||||
| — | ≤245 | ≥10 | — | — | |
| ≤22 | ≥265 | ≥420 | ≥13 | — | — |
| 22-50 | ≥285 | ≥420 | ≥12 | — | — |
| 50 | ≥285 | ≥420 | ≥10 | — | — |
Свойства материала
Сплав Д16Т, характеристики которого можно назвать весьма привлекательными, обладает огромным количеством преимуществ в сравнении с другими сплавами.
Особенности дюралюминия определяют то, что этот сплав во многом обходит обычный алюминий и другие материалы. Физические и механические свойства заключаются в следующих моментах:
- Высокая стабильность структуры. За счет этого изготавливаемые изделия могут прослужить долго и выдерживают существенное воздействие со стороны окружающей среды.
- Плотность материала определяет его низкий удельный вес, уровень которого составляет 2800 кг/м3. За счет этого получаемые изделия становятся легкими. Именно поэтому Д16Т получил распространение в авиастроении и при изготовлении элементов, которые применяются при изготовлении оборудования для космической промышленности. Для того чтобы устройство смогло преодолеть земную тягу с меньшими энергетическими затратами создаваемая конструкция должна иметь небольшой вес. Проведенные исследования указывают на то, что Д16Т в 3 раза легче стальных.
- Повышенное сопротивление к микроскопической деформации в процесс эксплуатации. Это связано с тем, что модуль упругости имеет довольно высокое значение.
- Высокий предел прочности Д16Т достигается за счет включения в состав огромного количества легирующих элементов, к примеру, титана. При этом твердость сплава Д16Т составляет 42 МПа.
Механические свойства сплава Д16Т при определенной температуре

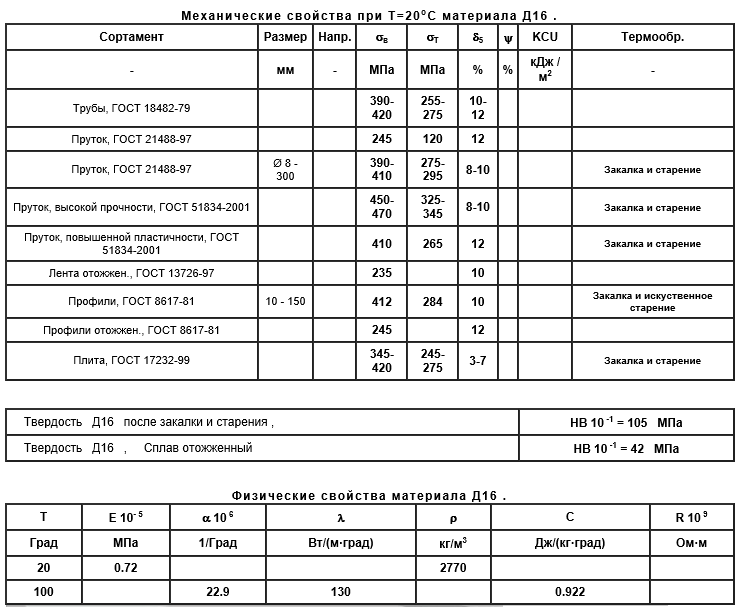

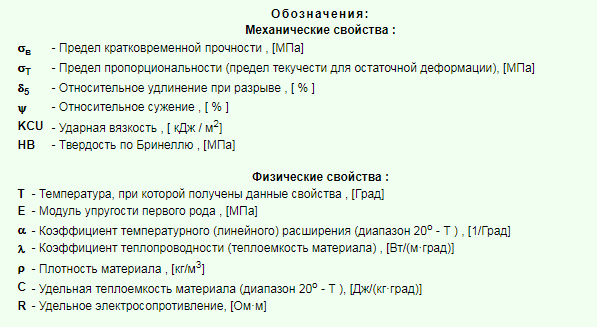

Механические и физические свойства сплава Д16Т
Кроме этого, температура плавления дюралюминия Д16Т довольно высокая. За счет этого есть возможность использовать сплав при создании различных устройств, которые могут эксплуатироваться при высоком сопротивлении воздуха. Слишком высокое сопротивление становится причиной, по которой металл нагревается и становится более мягким, пластичным. Высокая температура плавления позволила применять дюралюминий при изготовлении летательных аппаратов, так как обычный алюминий нагревается и становится мягким и менее прочным.
Термообработка Д16
Для увеличения прочности, дюралюминий Д16 подвергают температурной закалке, нагревая до 500 градусов и охлаждая до 250-350.Закалку проводят в подогретой воде (в холодной воде появляются трещины), что значительно увеличивает стойкость дюралюминия Д16 к кристаллизационной коррозии. Затем его подвергают естественно старению в течение 4-5 суток при комнатной температуре, обеспечивающему максимальные антикоррозийные свойства. В производстве прокат из сплава Д16 подвергают искусственному старению, повышая температуру до 100 градусов, тогда это занимает несколько часов, а прочностные характеристики такие же, как и при естественном старении.
Предел прочности и твердость, отражающие сопротивление сплава макропластическим деформациям при кратковременных нагрузках, после начальных стадий старения (естественного старения или низкотемпературного искусственного старения дюралюминия) имеют наивысшие значения. После последующих стадий старения сплава уменьшается неоднородность выделений по объему, появляются выделения и в приграничной зоне, уменьшается скорость диффузионных процессов в сплаве, уменьшается запас химической свободной энергии и количество неравновесных вакансий. В связи с этим сопротивление микропластическим деформациям при кратковременном нагружении и длительных испытаниях в условиях релаксации напряжений, особенно при повышенной температуре, значительно повышается. Одновременно, поскольку при этом несколько уменьшается дисперсность выделений, наблюдается некоторое уменьшение сопротивления макропластической деформации (прочности и твердости) в сравнении с характеристиками сплава после начальных стадий старения. Дуралюминиевые сплавы по сравнению с другими алюминиевыми сплавами наиболее чувствительны к скоростям охлаждения при закалке, поэтому воду для закалки подогревают до 40-80 градусов.
Источник
Аналоги Д16Т
В продаже встречается довольно большое количество зарубежных аналогов. Дюраль д16 производится с учетом установленных стандартов и имеет соответствующие характеристики. Д16Т аналоги маркируются по своим стандартам, к примеру, т3511.
При рассмотрении аналогов следует учитывать особенности проводимой термической обработки Д16ЧТ:
- Для начала выполняется температурная закалка, для чего заготовка нагревается до температуры 500 градусов Цельсия. Стоит учитывать, что слишком высокая температура приводит к пережогу алюминий и ухудшению его основных качеств. При этом изменения происходят резко. Поэтому следует уделять много внимания температурному режиму.
- Следующий шаг заключается в закалке в холодной воде. При этом большое значение имеет температура воды. Оптимальным значением принято считать диапазон от 250 до 350 градусов Цельсия.
- Далее для улучшения основных качеств проводится естественное старение. Процесс достаточно прост, поверхность контактирует с воздухом, температура которого схожа с комнатной. Процесс длиться в течение 4-5 дней.
В результате проведенного процесса поверхность приобретает твердость около 125-130 НВ. Подобный показатель можно назвать максимальным значением для сплавов рассматриваемой группы.
В заключение отметим, что применение современных технологий позволяет выдерживать процент концентрации всех элементов строго в рекомендуемом диапазоне. За счет этого повышается качество сплава и его основные характеристики.
Источник статьи: http://stankiexpert.ru/spravochnik/materialovedenie/splav-d16t.html
Технологические свойства дюрали
В зависимости от химического состава и применяемого метода изготовления технологические свойства дюрали могут существенно отличаться. ГОСТа именно для этого металла пока нет.
Среди технологических свойств следует отметить нижеприведенные моменты:
- Низкая стоимость, которая обуславливается простой технологией производства. Тот момент, что компоненты не нужно разогревать до экстремально высоких температур определяет существенное удешевление материала. Также на стоимости благоприятно отражается возможность проведения производства в обычной среде.
- Небольшой вес. Рассматривая химический состав можно отметить, что большая часть состава представлена алюминием. Этот металл известен своей легкостью.
- Высокие показатели температуры плавления позволили использовать сплав дюраль при производстве различных элементов самолетов и другой техники. Температура плавления дюралюминия около 650 градусов Цельсия. При этом обычный алюминий плавится уже при более низких температурах, что приводит к изменению основных технологических качеств и деформации изделий.
- Плотность дюралюминия составляет 2,5 грамма на кубический сантиметр (у стали на каждый кубический сантиметр приходится 8 грамм). Именно этот показатель определяет существенно снижение веса изготавливаемых деталей. Данный показатель может варьироваться в относительно небольшом диапазоне, достигать значения 2,8 грамм на кубический сантиметр.
- Статическая прочность дюралюминия достаточно высока, что определяет устойчивость к разовой нагрузке. Именно поэтому сплав применяется при изготовлении различных ответственных деталей. Проведенные исследования указывают на то, что разрушить подобный материал довольно сложно.
Однако есть и один недостаток – относительно невысокая устойчивость к воздействию повышенной влажности. Разрушение сплава блокируют путем нанесения защитного покрытия, что несколько повышает стоимость сплава.
Детали из дюрали
Дюралюминий Д16 получил достаточно широкое распространение. Отличные эксплуатационные качества он демонстрирует при температуре не выше 250 градусов Цельсия. Стоит учитывать, что уже при температуре 80 градусов Цельсия появляются признаки образования межкристаллической коррозии.
В последнее время в чистом виде дюралюминий практически не применяется. Это связано не только с высокой вероятностью появления коррозии, но и другими недостатками алюминиевого сплава. Для повышения эксплуатационных качеств сегодня выполняют следующее улучшение:
- Закалку в естественных условиях. При маркировке указывается буква «Т».
- Выполняют процедуру искусственного старения, что также отражается на маркировке «Т1».
- Анодирование и покрытие поверхности специальными лаками (в маркировке указывают букву «А»).
Снижение коррозионной стойкости происходит не только по причине повышения температуры, но и механического воздействия
Именно поэтому уделяется внимание дополнительным процедурам увеличения эксплуатационных качеств
Более высокими эксплуатационными качествами обладает сплав под названием ВД95. Кроме этого, данная разновидность сплава проходит процедуру старения, за счет чего существенно повышается потенциал этой разновидности дюралюминия.
Как справиться с недостатками
Наиболее надежной защитой от коррозии для алюминиевого сплава Д16 является закалка и плакировка. Также возможен вариант с анодированием или оксидированием в серной кислоте — в данном случае металлическая поверхность покрывается защитной оксидной пленкой, препятствующей образованию ржавчины.
Данный материал практически не пригоден к сварке. Исключение составляет точечная сварка. Для того, чтобы обеспечить крепление материалов из сплава, используются различные крепежные детали и элементы.
Для улучшения прочностных характеристик дюралюминий нагревают до 500-505 градусов. Недопустимо превышение этой температурной планки, так как это чревато пережогом алюминия и его дальнейшим окислением. Термическую закалку необходимо осуществлять в холодной воде.
Лист алюминиевый рифленый
Алюминиевый лист рифлёный очень часто используется при создании лестничных ступеней, перекрытий и переходов между конструкциями, эстакадами на предприятиях благодаря своей антискользящей поверхности.
Кроме того, не стоит сбрасывать со счетов возможность использования этого материала для отделки помещений: облицовка металлом поверхностей в производственных или складских помещениях позволяет обеспечить длительную эксплуатацию здания без необходимости ремонта даже в самых неблагоприятных условиях работы (при высокой влажности, присутствии агрессивных сред, возможных механических повреждениях и т.п.).
Алюминиевый рифлёный лист также отличается низким весом материала и матовой шероховатой поверхностью, которая благодаря выпуклому рисунку не допускает скольжения. Узоры на материале всегда располагаются под определённым углом по отношению друг к другу. Технические характеристики материала могут быть улучшены с использованием технологии анодирования или плакирования (нанесения на поверхность алюминия инородного металла для повышения коррозионной стойкости материала).
Сферы применения проката Д16Т
Ввиду высокой прочности, твердости и легкости, сплав Д16Т
используется для изготовления различного металлопроката. Он востребован в различных промышленных областях:
- в конструкциях самолетов и судов и космических аппаратов;
- для изготовления деталей для машин и станков;
- для производства обшивки и лонжеронов автомобилей, самолетов, вертолетов;
- для изготовления дорожных знаков и уличных табличек.
Незаменимы трубы Д16Т при производстве нефтяного сортамента. Эксплуатационные колонны, собранные них способны обеспечить бесперебойную эксплуатацию скважины в течение 8 лет.
В отличие от стального трубного проката, дюралюминиевые трубы пластичны, легки в транспортировке, прочны и имеют гладкую поверхность. Единственный минус труб Д16Т – склонность к коррозии при длительных нагревах, в агрессивной кислой или газовой среде. Однако, данная проблема успешно решается с помощью неорганических ингибиторов, которые создают на поверхности труб толстую оксидную пленку и снижают их чувствительность к межкристаллитному разрушению.
У нас вы можете купить:
- Алюминиевые листы Д16АТ
- Алюминиевые плиты Д16Т
- Алюминиевые прутки Д16Т
Марки стали – таблица с маркировкой и расшифровкой
Любому специалисту, имеющему дело с металлом, знакомо понятие «марки стали». Расшифровка маркировки стальных сплавов дает возможность получить представление об их химическом составе и физических характеристиках
Разобраться в данной маркировке, несмотря на ее кажущуюся сложность, достаточно просто – важно только знать, по какому принципу она составляется
Редкое производство обходится без стали, поэтому разбираться в его марках крайне важно
Обозначают сплав буквами и цифрами, по которым можно точно определить, какие химические элементы в нем содержатся и в каком количестве. Зная это, а также то, как каждый из таких элементов может влиять на готовый сплав, можно с высокой степенью вероятности определить, какие именно технические характеристики свойственны определенной марке стали.
Применение дюраля Д16.
Дюралюминий Д16 превосходно деформируется в горячем или холодном состоянии, позволяя получать трубы, прутки, профили, заклепки и листы.
Листы и прессованные заготовки нашли широкое применение в авиации. Из них изготавливают обшивку, детали каркасов, шпангоуты и тяги управления для самолетов. Трубы Д16, обладающие отличной пластичностью, используются во многих силовых конструкциях нефтяной, газовой, химической, энергетической и пищевой отраслях промышленности. Они превосходно подходят для возведения металлоконструкций, поскольку, в отличие от стальных труб, имеют множество достоинств – легкий вес, удобство при транспортировке, высокую пропускную способность, устойчивость к влаге и коррозии.
В последнее время легкосплавные трубы для бурения стали делать из плакированного или оксидированного дюралюминия Д16, так как он имеет меньшую чувствительность к надрезу, чем высокопрочные алюминиевые сплавы В95, а также обладает повышенной выносливостью в глинистом растворе.
Приобрести металлопрокат Д16: прутки, профили, трубы и листы Д16АТ в любом количестве можно у нас, сделав заказ на сайте или позвонив по телефону.
Химический состав по ГОСТ 4784–77 и ОСТ 190048–77
Сплавы данной группы содержат от 2 до 5 % Cu, 0,15–2,7 % Mg, 0–1,0 % Mn, до 0,7 % Fe, до 0,7 % Si и небольшие количества цинка и титана в виде примесей. В сплавы с повышенным содержанием магния (Д19, ВАД-1, Д19П) вводят небольшие количества бериллия для понижения окисления в процессе плавки, литья и термической обработки.
Химический состав (%) конструкционных сплавов типа дуралюмин (дюралюминий)
| Сплав | Основные компоненты | Примеси (не более) | ||||||||
| Си | Mg | Мп | Fe | Si | Ni | Zn | Ti | Прочие | ||
| Каждая | Сумма | |||||||||
| Конструкционные сплавы | ||||||||||
| * В сплавах Д19, Д19ч, Д19П, ВАД-1 содержится 0,0002—0,005% Be. | ||||||||||
| Д1 | 3,8–4,8 | 0,4–0,8 | 0,4–0,8 | 0,7 | 0,7 | 0,1 | 0,3 | 0,1 | 0,05 | 0,1 |
| Д1ч | 3,8–4,8 | 0,4–0,8 | 0,4–0,8 | 0,4 | 0,5 | 0,1 | 0,3 | 0,1 | 0,05 | 0,1 |
| Д16 | 3,8–4,9 | 1,2–1,8 | 0,3–0,9 | 0,5 | 0,5 | 0,1 | 0,3 | 0.1 | 0,05 | 0,1 |
| Д16ч | 3,8–4,9 | 1,2–1,8 | 0,3–0,9 | 0,3 | 0,2 | 0,05 | 0,1 | 0,1 | 0,05 | 0,1 |
| 1163 | 3,8–4,5 | 1,2–1,6 | 0,4–0,8 | 0,15 | 0,1 | 0,05 | 0,1 | 0,01–0,07 | 0,05 | 0,1 |
| Д19* | 3,8–4,3 | 1,7–2,3 | 0,5–1,0 | 0,5 | 0,5 | — | 0,1 | 0,1 | 0,05 | 0,1 |
| Д19ч* | 3,8–4,3 | 1,7–2,3 | 0,4–0,9 | 0,3 | 0,3 | — | 0,1 | 0,1 | 0,05 | 0,1 |
| ВАД-1* | 3,8–4,5 | 2,3–2,7 | 0,35–0,8 | 0,3 | 0,2 | — | 0,1 | — | 0,05 | 0,1 |
| ВД17 | 2,6–3,2 | 2,0–2,4 | 0,45–0,7 | 0,3 | 0,3 | — | 0,1 | 0,1 | 0,05 | 0,1 |
| Заклепочные сплавы | ||||||||||
| Д19П* | 3,2–3,7 | 2,1–2,6 | 0,5–0,8 | 0,3 | 0,3 | — | 0,1 | 0,1 | 0,05 | 0,1 |
| Д18 | 2,2–3,0 | 0,2–0,5 | 0,2 | 0,5 | 0,5 | — | 0,1 | 0,1 | 0,05 | 0,1 |
| В65 | 3,9–4,5 | 0,15–0,3 | 0,3–0,5 | 0,2 | 0,25 | 0,1 | 0,1 | 0,1 | 0,05 | 0,1 |
