Захват для сэндвич-панелей. Удобство монтажа гарантировано

Механический тип захватов

Механические захваты разделяются по таким характеристикам:

  • захваты механического типа — рычажковый, струбциновый и т. д.;
  • грузоподъемность — до полутонны кг;
  • ширина раскрытия — зависит от толщины стенового или кровельного материала;
  • конструкция рамы — толстолистовая или трубчатая.

Для работы с сэндвич-панелями используют различные механические приспособления

Захват-струбцина

Это классический инструмент для погрузки и перемещения различных предметов. Составные части инструмента — винтовой механизм и главная рама. Такой вид захвата позволяет перемещать сэндвич-панели весом до 200 кг, толщиной до 200 мм.

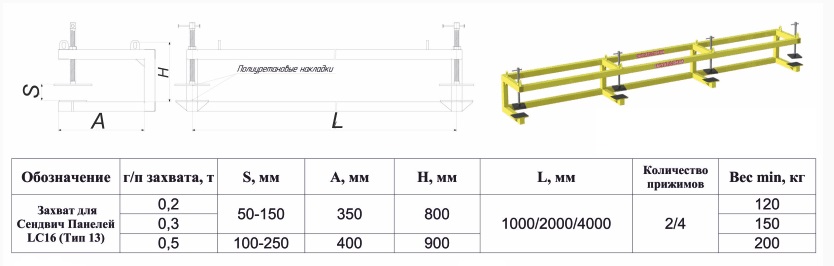

В основе захвата-струбцины — С-образная рама. Она может иметь телескопическую конструкцию, что делает оборудование более функциональным. Сверху к раме приваривают проушину, в которую крепится стальное кольцо. В одно боковой стенке посверлено до 3 отверстий под резьбовые втулки. На противоположной стороне располагается накладка, изготовленная из рифленой резины для лучшего сцепления с поверхностью плиты.

Захват-струбцина

В резьбовое отверстие втулки вставляется рукоять, на конце которой тоже накладка из рифленой резины. Для фиксации панели вращают рукоять до тех пор, пока груз не будет надежно зафиксирован. Благодаря подвижному элементу контролируется сила сжатия. Присутствие регулирующего механизма предохраняет строительный материал от повреждений.

Струбцинный захват обычно ярких цветов — желтого, красного. Окрашивание в эти цвета — требование правил техники безопасности.

Если возникает потребность в монтаже длинномерных панелей, используют траверсу (так называют поперечную балку).

При работе с подобным зажимом необходимо учитывать такие факторы:

  • усилие одностороннего прижима составляет от 70% суммарной массы поднимаемого груза;
  • чем больше площадь накладки из резины, тем меньше вероятность повреждения панели;
  • рамы трубчатой конструкции снижают общий вес захвата, хотя несущая способность от этого не уменьшается.

Если грузоподъемность струбцинного захвата менее 250 кг, то роль С-образной ямы исполняет резьбовая шпилька диаметром от 32 мм. По ней перемещаются ползунки, одна поверхность которых покрыта резиновым слоем.

Разновидность захвата-струбцины, которая может использоваться при монтаже кровельных панелей

Рычажный зажим

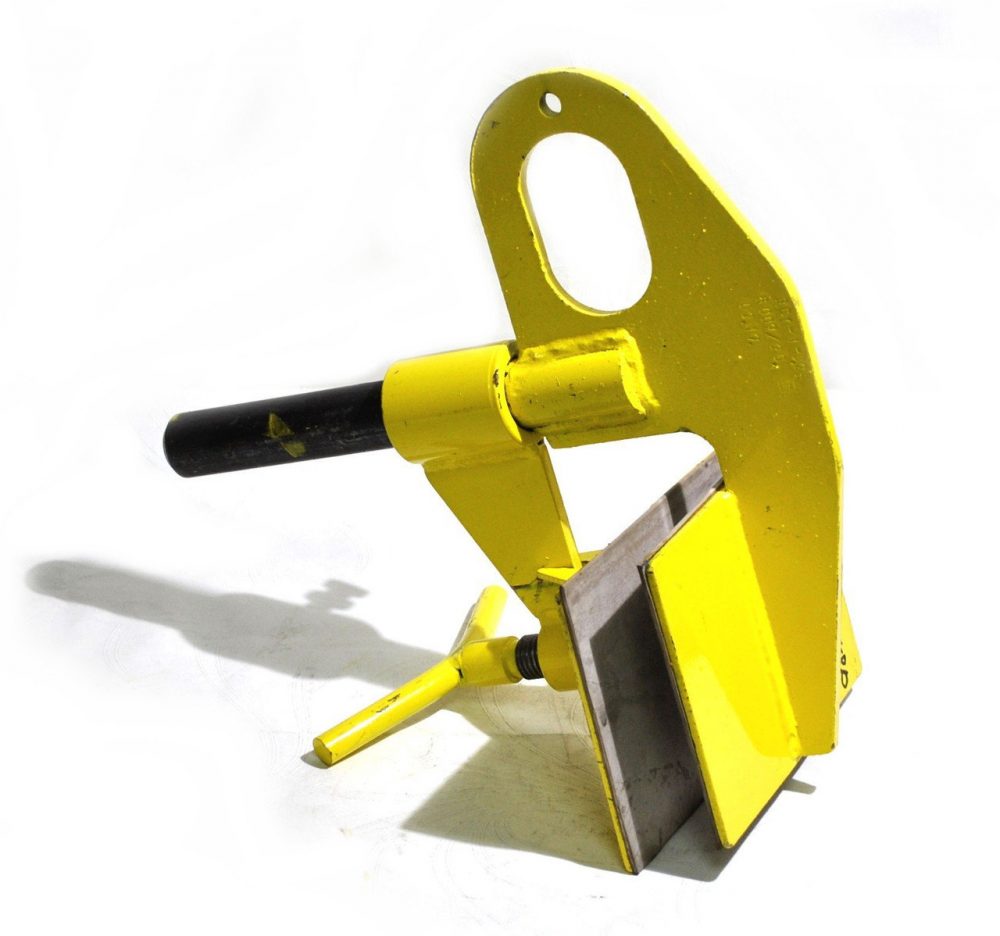

Этот механический захват менее распространен. Приспособление имеет вид одностороннего ломающегося рычага, на котором расположено два элемента — тяга и коромысло. При этом один ползунок пассивный, другой — активный. Именно вторым ползунком регулируют ширину зева. Прижимная часть коромысла отделана резиной, как в струбцинных моделях.

Другая сжимающая поверхность находится на противоположной стенке рычага. Сверху к рычагу приварено кольцо. Когда тянут за кольцо, на коромысло давит собственный вес, и оно опускается, тяга перемещается к сэндвич-панели. Груз удерживается за счет технического натяжения рычага до тех пор, пока траверса находится в воздухе.

Виды захватов

Отчасти редкое применение этого механизма объясняется необходимостью в более строгом уходе. Вместе с тем, это инструмент с хорошей грузоподъемностью, которая составляет не менее 350 кг.

Рычажный захват нельзя использовать при отрицательных температурах

«В замок»

Этот вид захвата применяется относительно редко, хотя существует долго время, и представляет собой форму «шип-паз». Для перемещения панель кладут на прокладки по всей длине. Этот метод применяется только в случае, когда предстоит горизонтальную установку панелей.

Замочное крепление довольно опасно при ведении такелажных работ. Если панель смещается, то существует вероятность выхода из строя замка, в результате чего сэндвич-панель может сорваться. Крепление «в замок» не применяется для длинномерных предметов.

Захват «в замок» весьма опасен для перемещения сэндвич-панелей

Сквозное просверливание

Такой захват применяется, когда предстоит вертикальный монтаж панелей. Сэндвич-панели просверливают, в отверстие вводят штифт захвата. Отверстия, которые при этом образовались, потом скрывают за фасонными изделиями или крепежами.

У этого способа захвата есть много недостатков:

  • повреждается строительный материал;
  • не всегда получается добиться точной сверловки отверстий с обеих сторон;
  • необходимо разместить штифт под углом 90° к плоскости панели и параллельно подъемному механизму.

Такой метод подъема нельзя использовать для длинных и тяжелых панелей.

Часто строители используют именно этот инструмент захвата

Видео — Самодельные захваты из швеллеров

https://youtube.com/watch?v=c9FVpJSdWgo

Это интересно: Ремонт фундамента старого деревянного дома — разбираем основательно

Механические захваты для сэндвич-панелей

Механические захваты классифицируются по следующим признакам:

  1. По способу прижима – механическими струбцинами или рычагами. Рычажные механические захваты технологичнее в обращении, но требуют большего пространства для применения.
  2. По грузоподъёмности (выпускаются механические захваты, рассчитанные на массу конструкции от 50 до 500 кг).
  3. По раскрытию зева, что определяет пригодность захвата для перемещения сэндвич-панели определённой толщины.
  4. По конструкции рамы захвата – трубчатой или из толстолистового металла.

При наличии траверсы механические захваты для сэндвич-панелей могут эксплуатироваться в паре, что увеличивает производительность транспортировки (это особенно важно для кровельных панелей) и удобнее для монтажа. Струбцинные механические захваты имеют следующую конструкцию

К стальной С-образной раме (она может быть телескопической, что увеличивает возможности приспособления) сверху приварена проушина, под крепление стального кольца. В одной из боковых стенок имеется ряд отверстий (обычно не более трёх), в которых установлены резьбовые втулки из цементованной стали типа 15Х. С противоположной стороны имеет накладка из толстолистовой рифлёной резины: наличие рифлений улучшает сцепление накладки с панелью. В резьбовое отверстие втулки вворачивается рукоятка, заканчивающаяся такой же резиновой накладкой. Вращая рукоятку, обеспечивают фиксацию панели в захвате. Аналогичного вида устройство должно быть предусмотрено и для захвата противоположной стороны сэндвич-панели

Струбцинные механические захваты имеют следующую конструкцию. К стальной С-образной раме (она может быть телескопической, что увеличивает возможности приспособления) сверху приварена проушина, под крепление стального кольца. В одной из боковых стенок имеется ряд отверстий (обычно не более трёх), в которых установлены резьбовые втулки из цементованной стали типа 15Х. С противоположной стороны имеет накладка из толстолистовой рифлёной резины: наличие рифлений улучшает сцепление накладки с панелью. В резьбовое отверстие втулки вворачивается рукоятка, заканчивающаяся такой же резиновой накладкой. Вращая рукоятку, обеспечивают фиксацию панели в захвате. Аналогичного вида устройство должно быть предусмотрено и для захвата противоположной стороны сэндвич-панели.

Применяя захват струбцинами, необходимо учитывать следующее:

  • Усилие одностороннего прижима должно быть не менее 70% от суммарной массы панели;
  • С увеличением площади резиновой накладки опасность повреждения панели уменьшается;
  • Трубчатые рамы снижают суммарный вес захвата, не уменьшая его несущей способности, поскольку момент сопротивления профильного сечения трубы при тех же размерах больше, чем сечения у стальной полосы

При грузоподъёмности струбцинного захвата до 250 кг вместо С-образной рамы в конструкции предусматривается резьбовая шпилька диаметром 32 и более мм, по которой перемещаются ползунки с резиновыми накладками. Один ползунок – пассивный, он выставляется в необходимом положении, и закрепляется при помощи гужона или штифта. Второй — активный, он определяет ширину зева и снабжается винтовым зажимным механизмом.

Менее распространённым типом механического захвата для сэндвич-панелей является рычажный. Он состоит из одностороннего ломающегося рычага, который включает в себя тягу и коромысло. На торце коромысла установлена накладка той же конструкции, что и у струбцинного захвата. Вторая накладка прикрепляется к противоположной стенке рычага. По центру верхней поверхности рычага приварено стальное кольцо. При его подъёме коромысло под действием собственного веса опускается, и воздействует на тягу, которая перемещает площадку по направлению к сэндвич-панели. Удержание производится механическим натяжением рычага, и действует до момента, когда траверса крана опускается. Недостаток конструкции заключается в её более тщательном обслуживании, а также в периодической смазке оси перемещения рычага. Кроме того, рычажный захват для сэндвич-панели не рекомендуется применять при отрицательных температурах внешнего воздуха. Грузоподъёмность рычажных захватов – не менее 350 кг.

Как нас найти

Наши реквизиты:

OOO «ПО «Титан» Юр. адрес: 125367 г.Москва ,Врачебный проезд дом № 10ИНН/ КПП: 7733801389/ 773301001ОАО «Промсвязьбанк » г.МоскваРас./сч 40702810900000006262Кор./cч 30101810400000000555БИК – 044525555ОГРН- 1127746343372

Монтаж кровельных панелей: крепление к прогону, конек, отлив

Первоочередно за исключением коньковых кровельных прогонов с помощью одного крепежного элемента панель фиксируется к прогону под коньком.

Крайние панели крепятся в верхней части трапеции к прогону тремя саморезами; средние – двумя. Учитывая разность нагрузок в вышеупомянутых зонах, рекомендации являются условными. Окончательное количество и тип крепежных элементов определяется рабочим проектом.

По окончании основных монтажных работ необходимо:

  • между коньковыми прогонами смонтировать внутреннюю коньковую планку
  • полиуретановой пеной заполнить свободное пространство в стыках панелей;
  • когда пена затвердеет, установить профильную полиуретановую прокладку по обеим сторонам конька;

В случае использования кровельных панелей с минераловатным утеплителем, стык заполняется уплотнительной массой из минеральной ваты.

Немаловажна также правильная организация отлива. Для обеспечения надлежащего водоотведения с поверхности кровли, панели в свесе отделывают планкой.

Под верхней обшивкой панели надрезается утеплитель, планка просовывается и крепится к нижней панели. К планке крепятся крюки водосточного желоба, позже вкладываются водосточные желоба предпочтительно из ПВХ.

Принцип устройства захвата панелей

Все приспособления для захвата сэндвич плит фиксируют элемент в нужном положении и помогают осуществить их безопасный подъем на нужную высоту.

Конструкция струбцинных механических захватов представляет собой металлическую раму, к которой приварена проушина для закрепления кольца. Во внешней стенке предусмотрен ряд отверстий, в них находятся втулки с резьбой, а с противоположной стороны имеется толстая резиновая рифленая накладка.

В резьбу втулки вкручивается специальная ручка, на конце которой имеется аналогичная резиновая накладка. При вращении ручки происходит фиксация панели. Такое же крепление находится на противоположной стороне панели.

Если механический захват предусматривает наличие рычага, то элемент, аналогичный на струбцинном захвате расположен на опускающейся части конструкции (коромысле), а на противоположной части конструкции имеется груз (тяга). Удержание панели производится посредством натяжения рычага механическим способом.

Вакуумные системы предусматривают наличие дополнительного устройства — привода. Устройство вакуумного типа подвешивается к крюку крана.

ВАЖНО!Вакуумные крепления фиксируют по центру панели. Когда присоска соприкасается с панелью, специальный поршень передвигается вниз и способствует вытеснению воздуха из цилиндра через специальный выход в клапане

Когда осуществлен полный контакт присоски с плоскостью элемента, элемент тяги опускается вниз и осуществляет нажатие на выключатель

Когда присоска соприкасается с панелью, специальный поршень передвигается вниз и способствует вытеснению воздуха из цилиндра через специальный выход в клапане. Когда осуществлен полный контакт присоски с плоскостью элемента, элемент тяги опускается вниз и осуществляет нажатие на выключатель.

Происходит перекрытие выхода воздуха в клапане, благодаря чему образуется повышенное давление в цилиндре. От массы панели зависит прижимная сила присосок к панели. При подъеме в области цилиндра устанавливается равновесное разрежение, что способствует сохранению устойчивости удерживания присосок.

При выполнении действий в обратной последовательности происходит отклеивание присоски от поверхности материала.
