12 идей, что можно сделать из старого шуруповерта

Оборудование для столярной мастерской

Еще несколько интересных предложений, как изготовить оборудование для домашней столярки на базе обычного шуруповерта.

Токарный станок по дереву

При изготовлении изделий из дерева трудно обходиться без токарного станка. Его можно соорудить своими руками. Для станины идеально подойдет ровный деревянный верстак. В качестве передней бабки и привода вращения можно использовать шуруповерт. В деревянную постель, сделанную из бруска по форме шуруповерта, нужно уложить инструмент и зафиксировать хомутом. Брусок можно закрепить струбциной, а при постоянном использовании станка прикрутить саморезами. В патрон необходимо вставить зубовую оправку. Задняя бабка выполняется из двух брусков с регулировочным винтом, который затачивают под конус. Устанавливается она напротив закрепленного шуруповерта так, чтобы ось инструмента совпадала с осью регулировочного винта задней бабки. Конструкцию заднего упора закрепляют струбциной. Если планируется обрабатывать крупные детали, то крепление должно быть более надежным. Подручник тоже можно изготовить из бруска, закрепив его к верстаку струбциной. Примитивный токарный станок для домашней мастерской готов.

Настольный сверлильный станок

Другим не менее важным оборудованием является сверлилка. Ее тоже можно изготовить из шуруповерта. Для этого понадобится шуруповерт б/у. С него необходимо взять двигатель с редуктором и патроном. Теперь нужно изготовить два хомута из текстолита, которые будут выполнять функцию фиксации сверлильной головки станка. Чтобы добиться максимальной соосности всех отверстий на хомутах, их лучше обрабатывать вместе, за один постав. Тогда удастся избежать перекосов.

В качестве ограничительных стоек используют втулки с внутренней резьбой. Они должны быть одинакового размера, соответствующего расстоянию между хомутами. После этого изготавливают еще один хомут из текстолита и две бобышки из капролона. Их просверливают не по центру, получив две эксцентричных втулки. Хомут устанавливают на пруток и с помощью эксцентриков выбирают люфт. После этого устанавливают рычаг из дерева на пружине, чтобы сверлильная головка возвращалась в исходное положение. Для подачи питания необходимо использовать трансформатор мощностью более 150 ватт и выходным напряжением, как у используемого шуруповерта. После этого нужно поставить диодный мост и конденсатор, установить сверлильную головку на станину.

Ручной фрезер из шуруповерта: пошаговая инструкция

Его можно переделать в ручной фрезер. Для этого не нужно приобретать дорогостоящие материалы. Все, что нужно, найдется в мастерской или гараже практически под ногами. Для обустройства ручного фрезера из шуруповерта понадобятся куски толстой фанеры или ДСП, хомут для крепления инструмента, крепеж в виде болтов и саморезов, слесарный инструмент и перьевое сверло для дерева. В последнем случае можно воспользоваться сверлильной коронкой.

Собрать самодельный фрезер довольно легко. Для этого необходимо:

  • Из кусков выбранного материала вырезать основание, вертикальную стойку, на которой при помощи хомута будет закреплен шуруповерт, упор и косынку для придания жесткости конструкции. Размеры деталей выбираются произвольно, в соотношении к габаритам электроинструмента.
  • В основании при помощи перьевого сверла просверлить отверстие Ø 40 мм для свободного доступа режущего инструмента в зону обработки.
  • Изготовить хомут по диаметру ручного инструмента.
  • На вертикальной стойке при помощи хомута закрепить шуруповерт так, чтобы его патрон оказался на расстоянии в несколько миллиметров от основания.
  • Установить ребро жесткости.
  • На вертикальной стойке зафиксировать шуруповерт упором.
  • В патрон инструмента установить фрезу.

Фрезер из шуруповерта готов к использованию. Такой станок не сможет стать полноценной заменой ручному фрезеру из-за небольшой мощности и малой скорости вращения шпинделя, но решит вопрос фрезерования небольших деталей в условиях домашней мастерской.

Дисковая пила

Кроме этого, для своей столярной мастерской из шуруповерта можно сделать циркулярку. Для этого нужно изготовить рабочую поверхность, применив лист ДСП или толстую фанеру. В столешнице нужно выполнить пропил для выхода дисковой пилы. Шуруповерт нужно надежно закрепить с нижней стороны рабочей поверхности, использовав металлические или деревянные хомуты. Таким же образом необходимо сделать крепление вала

Важно, чтобы пильный диск выходил над рабочей поверхностью стола не более, чем на треть своего диаметра

Токарный станок по дереву

Создание изделий из деревянной заготовки не обойтись без станка для работы по дереву. В качестве рабочей поверхности станка можно использовать верстак из дерево с ровной поверхностью.

По размерам инструмента из рейки выполнить постель, в которой будет расположен и зафиксирован шуреповерт. Для фиксации применяется обычный хомут. Постель крепится к основанию при помощи саморезов или струбцины.

В патрон шуруповерта помещается оправка с зубьями. Для изготовления задней бабки подойдут 2 бруска с винтом для регулировки, заточенные под размеры конуса. Крепится бабка напротив шуруповерта. При этом его ось должна находиться на одном уровне с регулировочным винтом бабки.

Струбциной закрепить задний упор на основании будущего станка. Простой токарный станок для работы по дереву готов к использованию.

Токарный станок по дереву

Создание изделий из деревянной заготовки не обойтись без станка для работы по дереву. В качестве рабочей поверхности станка можно использовать верстак из дерево с ровной поверхностью.

По размерам инструмента из рейки выполнить постель, в которой будет расположен и зафиксирован шуреповерт. Для фиксации применяется обычный хомут. Постель крепится к основанию при помощи саморезов или струбцины.

В патрон шуруповерта помещается оправка с зубьями. Для изготовления задней бабки подойдут 2 бруска с винтом для регулировки, заточенные под размеры конуса. Крепится бабка напротив шуруповерта. При этом его ось должна находиться на одном уровне с регулировочным винтом бабки.

Струбциной закрепить задний упор на основании будущего станка. Простой токарный станок для работы по дереву готов к использованию.

Плюсы

Существует достаточное количество преимуществ, полностью оправдывающих использование описываемых инструментов.

  • Простота конструкции. Благодаря отсутствию большого количества составляющих механические дрели легко ремонтируются и не нуждаются в особо тщательном уходе. Это позволяет существенно уменьшить количество времени и средств, нужных для обеспечения работоспособности используемого инструмента. Решение данной задачи сложностью не отличается: оно предполагает своевременное нанесение смазочных материалов и замену деталей, исчерпавших свой рабочий ресурс.
  • Надежность и прочность. Опыт показывает, что сломать ручную дрель очень сложно даже при условии регулярной и весьма интенсивной эксплуатации. Это объясняется высоким качеством материалов, используемых при изготовлении таких инструментов (особенно тех, которые были выпущены во времена СССР). Многие механические дрели, произведенные несколько десятилетий назад, успешно служат до сих пор, неоднократно оправдав свою первоначальную стоимость.

  • Автономность. Описываемые инструменты не нуждаются в электрическом питании, а потому они могут применяться где угодно. Данное преимущество ручных дрелей особенно актуально для тех, кому приходится работать вдали от привычных благ цивилизации.
  • Демократичная цена. На сегодняшний день новую ручную дрель можно приобрести за 600-1000 рублей, тогда как бывшая в употреблении механическая «помощница» обойдется еще дешевле (примерно вдвое). Помимо технического состояния, на стоимость инструмента влияют его габариты, комплектация, материал корпуса и репутация завода-изготовителя.

Читать также: Как сделать деревянный ящик для инструментов

Чаще всего мастера отдают предпочтения дрелям, выпускаемым в двуручном исполнении, используя их для создания небольших отверстий и пазов

Аккуратное выполнение таких работ предполагает точное регулирование глубины сверления и предельно осторожное вращение, для которых описываемый инструмент подходит в наибольшей степени

Ручной фрезер из шуруповерта

Для переделки шуруповерта в ручной фрезер понадобиться лист фанеры либо ДСП, хомут, крепежные элементы и перьевое сверло (коронка) для работы по дереву. Для крепления будущего фрезера при помощи хомута из фанеры изготавливается стойка и упор. Их размеры зависят от габаритов шуруповерта.

При помощи сверла в центральной части стойки высверливается отверстие диаметром 40 мм. Оно будет обеспечивать доступ режущей части фрезера к обрабатываемой заготовке.

На стойке хомутом закрепить шуруповерт. При этом между его патроном и стойкой нужно оставить небольшой зазор (2-3 мм). В патроне закрепить фрезу.

Самодельный ручной фрезер обладает небольшой мощностью. Его шпиндель вращается с малой скоростью. Поэтому фрезер можно применять для обработки небольших заготовок.

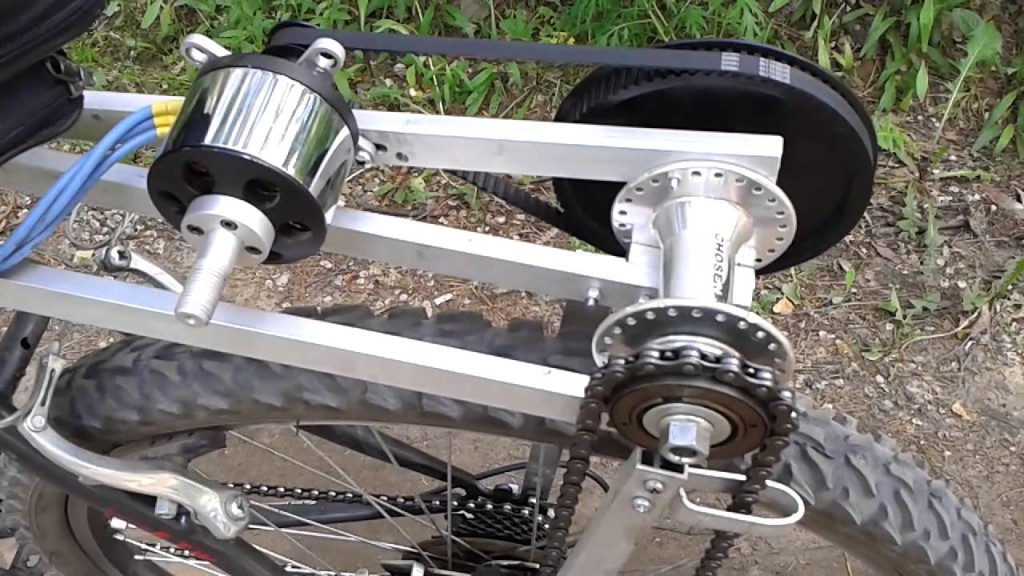

Электровелосипед, собранный своими руками из шуруповерта

В этой публикации на основе авторского видео канала «electro 2453» рассмотрены несложные в изготовлении модели электровелосипедов, собранных своими руками на базе шуруповерта.

С велосипедом ничего не делали, сняли только одно колесо прикрутили гайки с болтами. Закрепили таким образом заднюю части на колеса. Теперь достаточно снять болты и электровелосипед разделяется. Достаточно 5 — 10 минут, чтобы вернуть ему прежний вид. Звездочка большая, чтобы снизить обороты. Цепь. Втулка и стойки. Последние крепятся, что позволяет натянуть цепь.

Пружина позволяет снизить пусковой ток и дать холостые обороты. Это необходимо, чтобы снизить нагрузку на коллектор и сберечь щётки. Снижение пускового тока таким способом можно применять и на другие устройства. Даже на двигатель внутреннего сгорания. В данном случае она снижает вибрацию аккумулятора шуруповерта. Он лежит под своим весом.

Обычный ручной тормоз, стоит спереди велосипеда. Точно такой же рычаг поставили сюда. Сделали более длинный трос, механизм ручного тормоза. Вырезали в резинках пазы, повторяющие контур гашетки и задней ручки шуруповёрта. Ставим аккуратно обратно. На видео показано, как все это проявляется в действии.

Надолго ли хватает аккумулятора? Если ребёнок катается на своем электрическом велосипеде в течение всего дня, то достаточно двух аккумуляторов. Что ещё достаточно одного,чтобы удовлетворить запросы маленького байкера. В чём преимущество такого механизма? Шуруповерт не страдает. В нужный момент вы его можете снять, использовать по прямому назначению. Когда этот инструмент валяется без дела, тем самым вы не сохраняете аккумулятор, он портится. То же самое происходит и при интенсивном использовании. Пусть лучше он послужит для пользы. Крепим его обратно, надеваем фиксатор. Можно ехать.

На всех роликах, шуруповерты работают в режим дрели на первой скорости (на самых низких оборотах). Может возникнуть вопрос, опасно ли это для шуруповерта — нет, от перегрузки устройство спасает обычная пружина, которая смягчает момент усилия вращения, того же можно добиться, первоначально раскрутив педалями колеса электровелосипеда

Важно, чтобы пружина не была чрезмерно жесткой, она должна полностью сжиматься при максимальной нагрузке ( при запуске с места без предварительного разгона). Можно и без пружины, в первоначальном варианте просто не сильно привязывал жгутом рукоять шуруповерта к раме велосипеда, подложив губку чтобы смягчить обратный ход

Велосипед на ручной тяге тут. А в другой статье о электровелике из болгарки.

Как сделать генератор?

Шуруповёрт при небольших усовершенствованиях можно использовать, как генератор, причём больших усилий не понадобится:

  • вначале снимают аккумулятор, на каждую клемму зажимами «крокодильчиками» присоединяют соответствующий провод и подключают к потребляющему устройству;
  • перед подключением в обязательном порядке нужно с помощью мультиметра протестировать правильность полярности подключения;
  • в патроне зажимают ключ-шестигранник, который используется, когда собирают мебель; к нему приделывают удобную ручку, так как вырабатывать ток придётся довольно долго;
  • ток будет производиться, но напряжение будет настолько незначительным, что его будет достаточно только зарядить мобильный телефон, да для освещения небольшим светодиодным светильником малой мощности.

Ещё можно использовать энергию ветра – это уже будет называться ветрогенератором. Правда, недостаток такой схемы – также низкое напряжение.

Разве что удастся такой ветрогенератор установить на постоянном ветру где-нибудь на морском берегу или маяке.

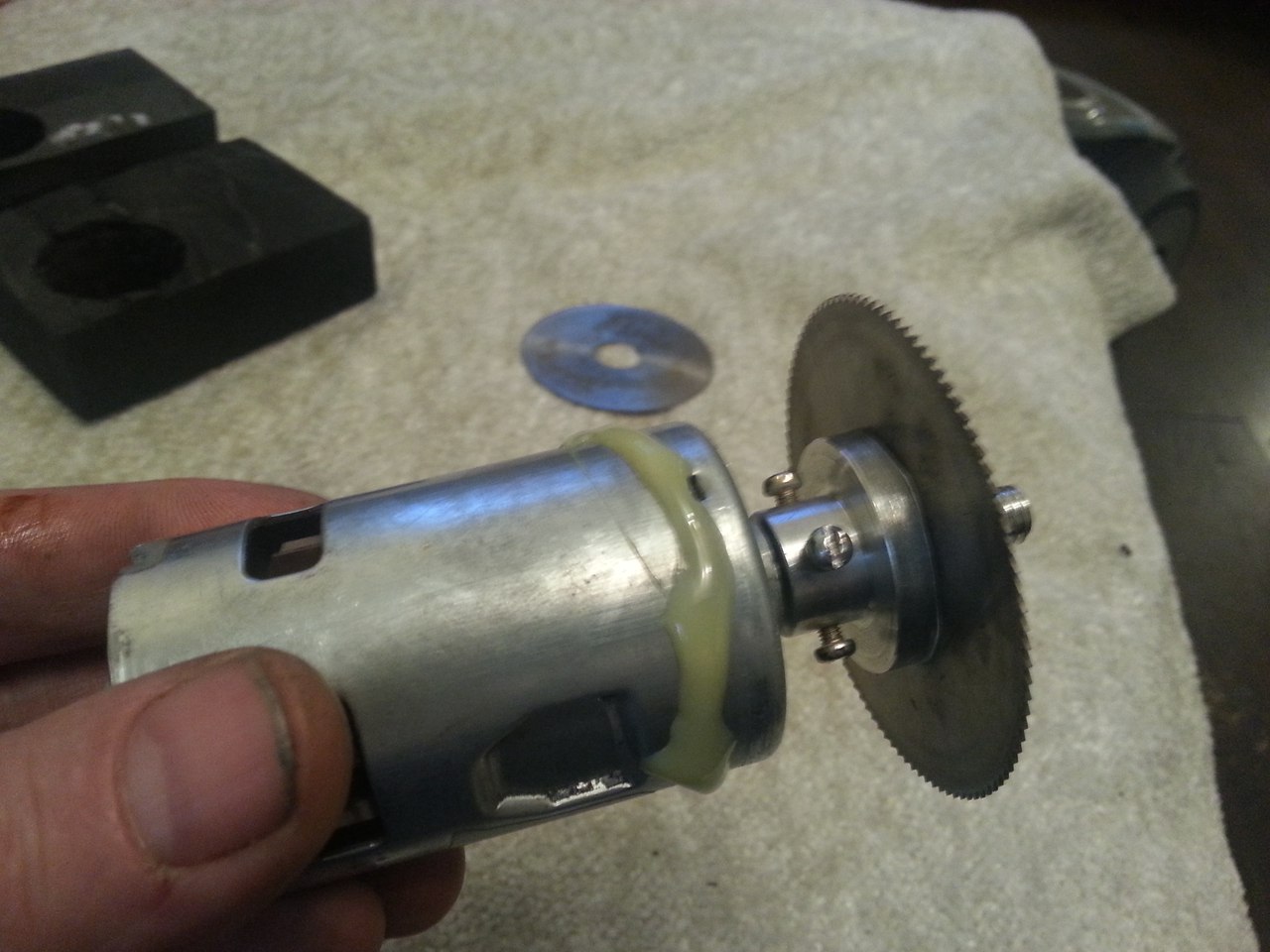

Болгарку

При отсутствии шлифовальной машинки ее можно заменить самодельной болгаркой, выполненной из старого шуруповерта. Для этого используется насадка или переходник, оснащенные редуктором, которые можно приобрести в готовом виде. Не исключена также возможность изготовления таких приспособлений своими руками. Для этого пригодятся шпильки, гайки и шайбы, диаметр которых аналогичен с диаметром патрона шуруповерта.

После разбора корпуса инструмента и демонтажа его редуктора в его патрон на место редуктора вставить конец насадки либо переходника. Собрав корпус нового инструмента, самодельная углошлифовальная машинка готова к использованию.

Самодельный лодочный мотор из триммера

Бензотриммер – это очень успешный инструмент для переделки в лодочный мотор.

Смотрите сами – у него есть практически все необходимое – ДВСный двигатель, штанга с валом передающим кручение и угловой редуктор. Остается только оснастить триммер подвесом на транец, сменить рукоять управления «газом» и установить водный винт.

Бензотриммер оснащен центробежной муфтой сцепления, поэтому на малых оборотах винт вращаться не будет.

Вот видео испытания такой переделки.

Как видите – самодельный лодочный мотор из бензокосилки прекрасно справляется со своей работой.

Читайте так же

Можно использовать и электровариант триммера для покоса травы, но с ним будет больше переделок, там стоит электромотор на 220 Вольт и придется ставить плату преобразования 12 вольт от аккумулятора в 220. Такую плату можно взять из старой блока бесперебойного питания от компьютера.

Если уж мы заговорили про электромоторы, то стоит вспомнить о шуруповертах. двигатель на них стоит достаточно мощный, так что для использования на самодельной лодке вполне подходит.

Сетевой блок питания для шуруповерта в корпусе от аккумулятора

Если ваш инструмент не слишком мощный – можно разместить блок питания в ручке или корпусе от испорченных аккумуляторов.

Встраиваем готовый блок питания. Для этого надо приобрести готовый блок с подходящими характеристиками и габаритами. На радиорынках такого добра достаточно. Берете с собой корпус, и отправляетесь на примерку. Когда искомый источник питания куплен – аккуратно отделяем его от корпуса.

Размещаем в коробке от аккумуляторных батарей шуруповерта. Все компоненты должны быть надежно закреплены. При необходимости удлиняем провода, соединяющие плату управления и трансформатор. Если схема во время работы коснется металлических частей трансформатора – произойдет короткое замыкание.

Поскольку место в корпусе позволяет – разнесите плату и трансформатор для лучшего охлаждения. Какой бы качественный блок питания вы не выбрали – нагрузка будет высокая, и возможен перегрев.

Не лишним будет закрепить на силовых управляющих микросхемах дополнительные радиаторы. Поработайте шуруповертом продолжительное время, отключите его от сети и потрогайте радиодетали на плате управления.

Вы сами поймете, какие элементы нуждаются в отводе тепла. В корпусе можно проделать отверстия для циркуляции воздуха.

Переделка блока питания своими руками не отнимет много времени, а стоимость приобретенного модуля несравнима с восстановлением работоспособности аккумулятора.

Самодельная схема питания. Если вы с паяльником на «ты» – этот материал пригодится в качестве инструкции. Схема реализована на доноре, в виде балласта к галогеновому прожектору мощностью 150W. Добавленные компоненты указаны на схеме цветными вставками.

Добавлен выходной трансформатор от старого блока питания компьютера, оттуда же взяты диоды Шоттки. Средняя точка вторичной обмотки находится между парой по 12 витков каждая. Поскольку данная схема не запускается без нагрузки – на выходе постоянно включена лампа накаливания мощностью 15W. Заодно реализована схема подсветки.

Блок питания легко уместился в корпусе аккумулятора.

Конструкция получилась настолько удачной и недорогой – что появилась идея поставить производство на поток. При обилии дешевых китайских шуруповертов спрос будет обеспечен.

В заключение смотрите видео переделки шуруповерта на сетевой с подборкой к нему блока питания.

Этот инструмент используется для завинчивания или выкручивания шурупов и других крепёжных деталей. Он также может применяться для просверливания отверстий. Шуруповерт имеет высокую степень автономности потому, что работает от аккумулятора. Однако такие элементы питания рано или поздно перестают работать. В этом случае нужно решить: менять аккумуляторную батарею или покупать новый инструмент. Существует ещё один выход — переделать инструмент так, чтобы он мог получать питание от сети 220в. Шуруповерт от сети даст возможность не заботиться о перезарядке аккумуляторов.

Как модернизовать оборудование?

Сверлильный станок

При изготовлении любительского настольного сверлильного станка также можно использовать детали шуруповёрта, а именно: двигатель, редуктор и патрон. Фиксировать сверлильную головку (патрон) практичнее всего двумя текстолитовыми хомутами

Важно, чтобы все отверстия хомутов находились на одной оси, перекосы тут недопустимы. Ограничительные стойки изготавливают из втулок, имеющих внутреннюю резьбу

Втулки подбирают одинаковых размеров, точно соответствующих просвету хомутов. Дополнительно нужно будет изготовить текстолитовый хомут с двумя капроновыми бобышками, который надевается на пруток. Затем устанавливается деревянный рычаг с пружиной, которая используется для отведения сверлильной головки. Питание подаётся от 150-ваттного трансформатора, его выходное напряжение не должно превышать характеристики агрегатов использующегося электроинструмента. Ещё понадобится установка диодного моста и конденсатора.

Шлифовальная машина

Шуруповёрты можно применять и при оборудовании домашних мастерских. Сегодня речь пойдёт о токарно-шлифовальном станке, на котором можно обрабатывать либо шлифовать небольшие деревянные изделия. В станину обычно превращают верстак по дереву. Главное, чтобы стол был идеально ровной поверхностью. Переднюю бабку и привод будет представлять собой наш электроинструмент. Его укладывают в специально выточенную деревянную форму и фиксируют при помощи держателя, например, хомута. Если верстак не планируется постоянно использовать в качестве станка, инструмент и его ложе обычно делают съёмным, в ином случае – прикручивают шурупами. В зажимное приспособление вставляется зубовая оправка. Заднюю бабку изготавливают из деревянной конструкции, включающей в себя регулировочный винт, заточенный конусно. Его устанавливают, учитывая соосность обеих бабок и инструментов, укреплённых на них. Конструкция задней бабки закрепляется при помощи струбцины. Для большего удобства и безопасности можно установить подручник.

Если вышла из строя домашняя угловая шлифмашина, то доступны более простые конструкции усовершенствования гайкошуруповёрта.

Они совершенно не представляют никакой сложности:

  • можно изготовить самодельную насадку из шпильки соответствующей толщины с применением гайки и шайбы;
  • в торговых сетях приобретается специальная насадка, на которую крепят шлифовальный диск;
  • иногда для установки специальной боковой насадки приходится демонтировать редуктор, это займёт определённое время, но в таком случае получившееся устройство больше будет напоминать шлифмашину типа «болгарка».

Такая замена шлифмашины на гайкошуруповёрт не будет полностью эффективной из-за разницы в скорости вращения шпинделя: у шуруповёртов она приблизительно в три раза ниже.

Внимание! Подобные усовершенствования требуют строгого соблюдения мер безопасности, так как применение реверса направления вращения может оказаться причиной серьёзной травмы

Сборка ручного походного электрогенератора и самодельного ветрогенератора

Из аккумуляторных моделей инструмента не составит особого труда сделать самодельный генератор, который будет выдавать электроэнергию при вращении рукой приделанной рукоятки. Такое приспособление пригодится в походных условиях. Чтобы сделать динамо-машину, не потребуется кардинальным образом модифицировать изделие. Все необходимое для создания походного генератора в конструкции устройства уже имеется, понадобятся только незначительные доработки.

С помощью созданного оборудования можно будет заряжать аккумуляторы 6 или 12 V.

Для переделки подойдет электроинструмент с рабочим напряжением от 18V и выше. Модификацию проводят следующим способом:

разбирают электрошуруповерт;

  • аккуратно выпаивают электронную плату;
  • ставят вместо батарей подходящий по параметрам (габаритам, техническим характеристикам) диодный мост внутрь аккумуляторного корпуса;
  • изготавливают удобную ручку с рукояткой;
  • конец без рукоятки закрепляют в патроне.

Итоговая конструкция после проделанных манипуляций будет иметь вид примерно как на фотографии ниже.

Диодный мост необходим, чтобы рукоятку электрогенератора можно было крутить в любом направлении. Вместо рукоятки можно вставить насадку с лопастями. Тогда получится простенький ветрогенератор.

Электрогенератор, работающий от силы ветра, также изготавливают другим способом, в виде флюгера. При этом с аккумуляторным устройством поступают так:

  • разбирают шурупогайковерт;
  • достают электромотор, отсоединив его контакты;
  • снимают патрон с редуктором (роторную часть);
  • в патрон вставляют вал электромотора, зажимая его;
  • к шестерне редуктора болтами прикрепляют круглую металлическую пластину около 1 мм толщиной, которая послужит основой для фиксации лопастей изготовленных, например, из пластиковых труб;
  • зажим с хомутом одевают на вал между патроном и шестеренкой;
  • вырезают из фанеры или тонкого металла прямоугольную основу;
  • с помощью зажима с хомутом крепят к ней двигатель с патроном, просверлив под крепление отверстия в нужных местах;
  • делают кожух для защиты ветрогенератора (от осадков, пыли и других непредвиденных воздействий), например, из-под кофейной банки;
  • вставляют основание с двигателем и патроном внутрь, закрепляя элементы с помощью клея, а крышку — герметиком;
  • делают лопасти, присоединяя их к круглой пластине агрегата;
  • изготавливают флюгер;
  • на один из его концов монтируют собранный генератор;
  • подсоединяют проводки к выходам мотора;
  • проверяют с помощью мультиметра выходное напряжение, вращая лопасти от руки.

Вариантов ветрогенераторов много. К опоре пристраивают даже весь шуруповерт, снабдив его насадкой с лопастями.

Использование в саду

Мы – часть природы. Как гармонично каждый из нас чувствует себя в саду, на даче или приусадебном участке. Ровно постриженный газон, прополотые грядки радуют наш взор. Вот только вручную достичь такого результата очень непросто. Ноющая спина, порезанные травой пальцы можно исключить из своей жизни, если применить изобретательность и с помощью примитивнейших инструментов сконструировать садовый триммер, или газонокосилку, как нам привычней этот инструмент называть.

Сделать такой триммер можно очень легко. Для этого нужно:

  1. Шуруповерт с аккумулятором;
  2. Диск для полировки кузова;
  3. Два канцелярских лезвия;
  4. Два шурупа.

Создание инструмента в буквальном смысле займет пару минут. На диск для полировки кузова прикручиваются шурупами два канцелярских лезвия. Только прикручиваются не жестко, а так, чтобы легко «болтались». Такой вариант соединения позволяет лезвиям не ламаться, а закладываться при соприкосновении с препятствием. Сам диск с уже прикрепленными лезвиями устанавливается в шуруповерт, естественно режущим инструментом вниз. Инструмент готов к работе!

Такой любительский триммер позволит косить траву в труднодоступных, узких местах, в междурядьях или там, где есть перегородки. Конечно же, несомненным «плюсом» является экономия времени и сил, которые вы затрачиваете на прополку вручную. Минусов видится только два – вам все-таки придется наклоняться и в такой позе срезать траву, а после этого собирать ее вручную.

Есть и своя специфика. С высокой травкой таким инструментом нужно «бороться» по-особому. Сначала срезать верхушку, а уж потом основание, так как длинная трава может запутываться на основании диска. Потом ее вручную требуется снимать.

Применение электродвигателя

Это очень интересный вопрос. Об использовании обычных электродвигателей переменного тока разговоры ведутся давно. Подобные двигатели не имеют щеточного механизма, поэтому очень просты в работе и в эксплуатации.

Но здесь присутствуют некоторые факторы, с которыми приходится считаться. Первый фактор – это наличие переменного напряжения на 220 V. Как вариант, имеется возможность установки инвертора, который сможет преобразовать постоянное напряжение 12 V в переменное напряжение 220 V.

Вторая составляющая – это безопасность, ведь напряжение 220 V очень опасно для человека, тем более на воде. Это требует применения специальных мер. Но если кругом вода, то трудно даже представить себе, в чем именно должны заключаться эти меры.

Существует практически готовый вариант – это применение мотора от триммера или от мотокосы. Здесь практически все готово, остается лишь определиться с длиной устройства и установить гребной винт. Здесь не нужен верхний редуктор и не нужно дорабатывать систему управления и систему питания двигателя.

Основная задача состоит в том, чтобы подобное устройство надлежащим образом закрепить на лодке. Особенно оно актуально при наличии надувной лодки.
