5.1 Изделия по конструктивно-функциональным характеристикам
5.1.1 Устанавливаются следующие виды изделий по конструктивно-функциональным характеристикам: деталь, сборочная единица, комплекс и комплект.
5.1.2 Деталь – изделие, изготовленное из однородного по наименованию и марке материала, без применения сборочных операций, например валик из одного куска металла; литой корпус; пластина из биметаллического листа; печатная плата; маховичок из пластмассы (без арматуры); отрезок кабеля или провода заданной длины. Эти же изделия, подвергнутые покрытиям (защитным или декоративным), независимо от вида, толщины и назначения покрытия, или изготовленные с применением местной сварки, пайки, склейки, сшивки и т. п., например винт, подвергнутый хромированию; трубка, спаянная или сваренная из одного куска листового материала; коробка, склеенная из одного куска картона.
5.1.3 Сборочная единица – изделие, составные части (СЧ) которого подлежат соединению между собой на предприятии-изготовителе сборочными операциями (свинчиванием, сочленением, клепкой, сваркой, пайкой, запрессовкой, развальцовкой, склеиванием, сшиванием, укладкой и т. п.), например автомобиль, станок, телефонный аппарат, микромодуль, редуктор, сварной корпус, маховичок из пластмассы с металлической арматурой.
К сборочным единицам, при необходимости, также относят:
а) изделия, для которых конструкцией предусмотрена разборка их на составные части;
б) совокупность сборочных единиц и/или деталей, имеющих общее функциональное назначение и совместно устанавливаемых на предприятии-изготовителе в другой сборочной единице, например электрооборудование станка, автомобиля, самолета; набор составных частей для установки врезного замка (замок, запорная планка, ключи);
в) совокупность сборочных единиц и/или деталей, имеющих общее функциональное назначение, совместно уложенных на предприятии-изготовителе в укладочные средства (футляр, коробку и т. п.), которые предусмотрено использовать вместе с уложенными в них изделиями, например набор чертежных инструментов (готовальня), набор концевых плоскопараллельных мер длины;
г) упаковочную единицу, представляющую изделие, создаваемое в результате соединения упаковываемой продукции с упаковкой.
5.1.4 Комплекс – два и более специфицированных изделия, не соединенных на предприятии-изготовителе сборочными операциями, но предназначенных для выполнения взаимосвязанных эксплуатационных функций.
Каждое из этих специфицированных изделий, входящих в комплекс, служит для выполнения одной или нескольких основных функций, установленных для всего комплекса, например цех-автомат; завод-автомат, автоматическая телефонная станция, бурильная установка; изделие, состоящее из метеорологической ракеты, пусковой установки и средств управления; корабль.
В комплекс, кроме изделий, выполняющих основные функции, могут входить детали, сборочные единицы и комплекты, предназначенные для выполнения вспомогательных функций, например детали и сборочные единицы, предназначенные для монтажа комплекса на месте его эксплуатации; комплект запасных частей, укладочных средств, тары и др.
5.1.5 Комплект – два и более изделия, не соединенных на предприятии-изготовителе сборочными операциями и представляющих набор изделий, имеющих общее эксплуатационное назначение вспомогательного характера, например: комплект запасных частей, комплект инструмента и принадлежностей, комплект измерительной аппаратуры, комплект упаковочной тары и т. п.
К комплектам также относят сборочную единицу или деталь, поставляемую вместе с набором других сборочных единиц и/или деталей, предназначенных для выполнения вспомогательных функций при эксплуатации этой сборочной единицы или детали, например осциллограф в комплекте с укладочным ящиком, запасными частями, монтажным инструментом, сменными частями.

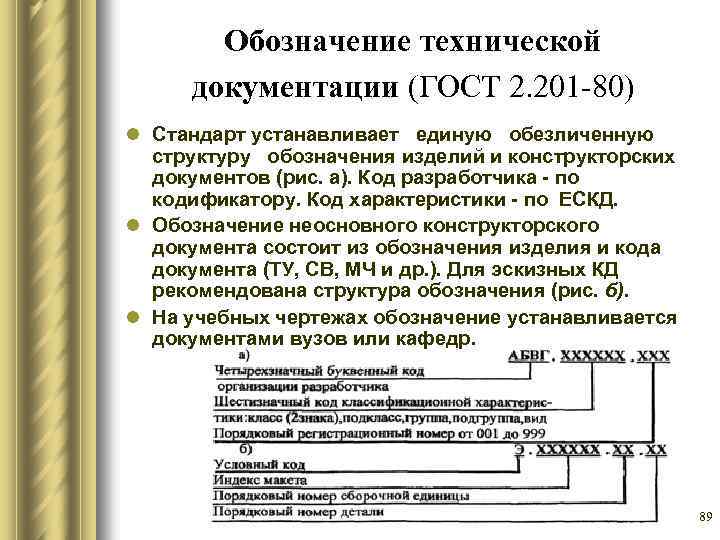

6 Состав и классификация стандартов Единой системы конструкторской документации
6.1 Межгосударственные стандарты ЕСКД распределяют по классификационным группам, приведенным в таблице 1. Таблица 1
Номер группы | Наименование классификационной группы стандартов | Номер группы | Наименование классификационной группы стандартов |
Общие положения | 5 | Правила изменения и обращения конструкторской документации | |
1 | Основные положения | 6 | Правила выполнения эксплуатационной и ремонтной документации |
2 | Классификация и обозначение изделий и конструкторских документов | 7 | Правила выполнения схем |
3 | Общие правила выполнения чертежей | 8 | Правила выполнения документов при макетном методе проектирования |
4 | Правила выполнения чертежей различных изделий | 9 | Прочие стандарты |
6.2 Перечень стандартов, входящих в ЕСКД, приведен в указателе стандартов, публикуемом в установленном порядке.
6 Порядок проведения нормоконтроля
6.1 Нормоконтроль, осуществляемый в соответствии с требованиями настоящего стандарта, — составная часть разработки КД, а также работ по стандартизации и унификации в организации.
6.2 Введение нормоконтроля в организации должно быть оформлено организационно-распорядительным документом, в котором также утверждается состав подразделения нормоконтроля и положение о его работе. Подразделения или отдельные инженерно-технические работники, занимающиеся нормоконтролем, должны находиться, как правило, в составе службы стандартизации организации. Если эти подразделения и лица находятся в составе других подразделений, то они должны подчиняться руководителю службы стандартизации функционально.
6.3 Нормоконтроль — завершающий этап разработки КД. В соответствии с этим:
а) при выполнении бумажной КД передачу подлинников документов отделу технической документации или заменяющему его подразделению рекомендуется поручать нормоконтролеру;
б) при выполнении электронной КД присвоение статуса документа, определяющего полную готовность документа к применению, рекомендуется поручать нормоконтролеру.
Подпись в КД ответственного за нормоконтроль является обязательной.
6.4 В зависимости от количества и содержания разрабатываемой в организации КД нормоконтроль может проводить один нормоконтролер или нормоконтролеры, специализированные:
– по объектам проверки;
– по видам документов.
6.5 Нормоконтроль рекомендуется проводить в два этапа:
I этап — проверка оригиналов КД перед передачей на изготовление подлинников и размножение. Эти материалы предъявляют нормоконтролеру с подписями в графах «Разраб.», «Пров.» и «Т. контр.» (при выполнении технологического контроля КД);
II этап — проверка КД в подлинниках при наличии всех подписей лиц, ответственных за выполнение КД, кроме утверждающей подписи.
6.6 КД, как правило, следует предъявлять на нормоконтроль комплектно:
-все документы, разрабатываемые на соответствующей стадии разработки,—для проектной документации (документы технического предложения, эскизного и технического проектов);
-документы на изделие (деталь, сборочную единицу, комплекс, комплект) — для рабочей документации.
4
ГОСТ 2.111-2013
6.7 Подписание нормоконтролером проверенных конструкторских документов осуществляют следующим образом:
– если документ проверяет один нормоконтролер по всем показателям, он подписывает его в месте, отведенном для подписи нормоконтролера;
– если документ последовательно проверяют несколько специализированных нормоконтролеров, то подписание этих документов в месте, отведенном для подписи нормоконтролера, осуществляет исполнитель наиболее высокой (в группе нормоконтролеров) должностной категории. Остальные нор-моконтролеры после проверки документа ставят свои визы на полях;
– документацию, подлежащую утверждению руководством организации, нормоконтролер визирует до передачи на утверждение и подписывает после утверждения.
Примечание — Электронные конструкторские документы с применением электронной подписи нормо-контролеры подписывают в соответствии с шаблоном, оформленным в соответствии с требованиями стандарта организации.
6.8 Исправлять и изменять подписанные нормоконтролером, но не сданные на учет и хранение в службу технической документации подлинники документов без его ведома не допускается.
Примечание — При внесении изменений по журналу изменений подлинники на бумажном носителе подвергают повторному нормоконтролю и визируются нормоконтролером на поле для подшивки этих документов.
6.9 Изменения и исправления, указанные нормоконтролером и связанные с нарушением действующих стандартов и других НД, обязательны для внесения в КД.
6.10 Предложения нормоконтролера, касающиеся замены оригинальных исполнений деталей и сборочных единиц заимствованными, стандартными и типовыми, сокращения применяемых номенклатур типоразмеров изделий, конструктивных элементов и материалов вносят в документацию при условии их согласования с разработчиком документации.
6.11 Разногласия между нормоконтролером и разработчиком документации разрешает руководитель службы стандартизации по согласованию с руководителем подразделения разработчика документации. Решения руководителя службы стандартизации по вопросам соблюдения требований стандартов и других нормативных документов являются окончательными.
Если не решены разногласия по вопросам применения ранее разработанных изделий, замены, объединения типоразмеров и т. п., то их разрешает руководство организации, разрабатывающей КД.

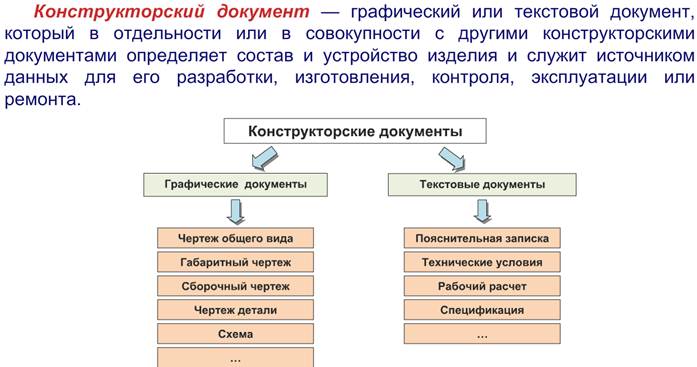

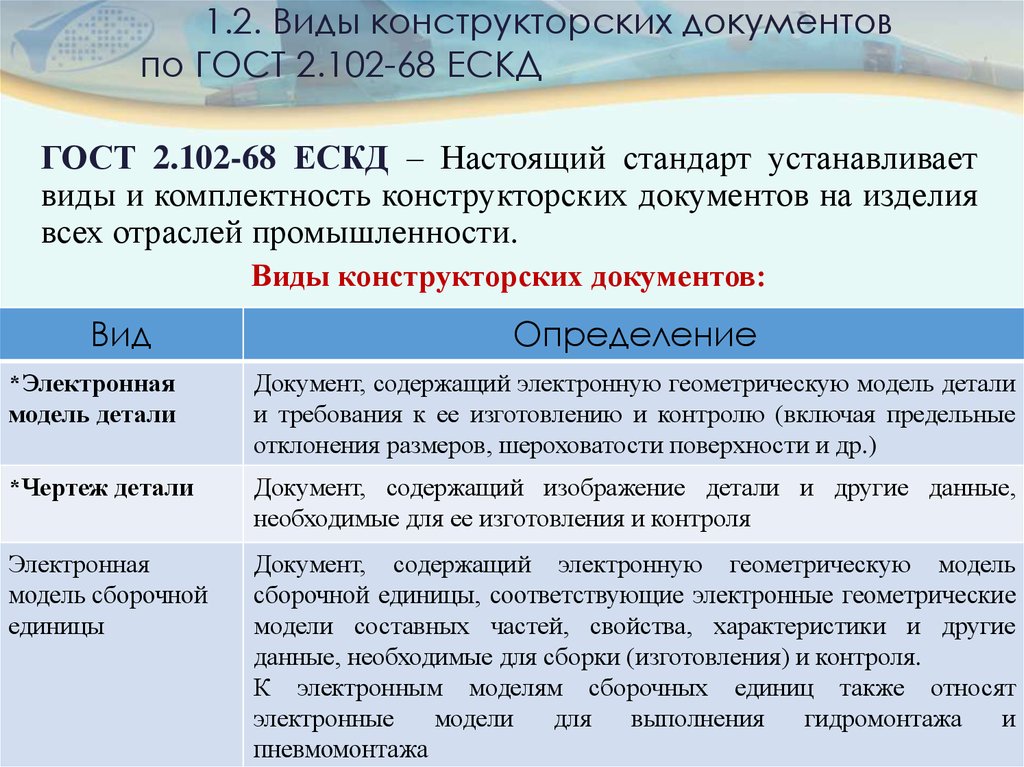

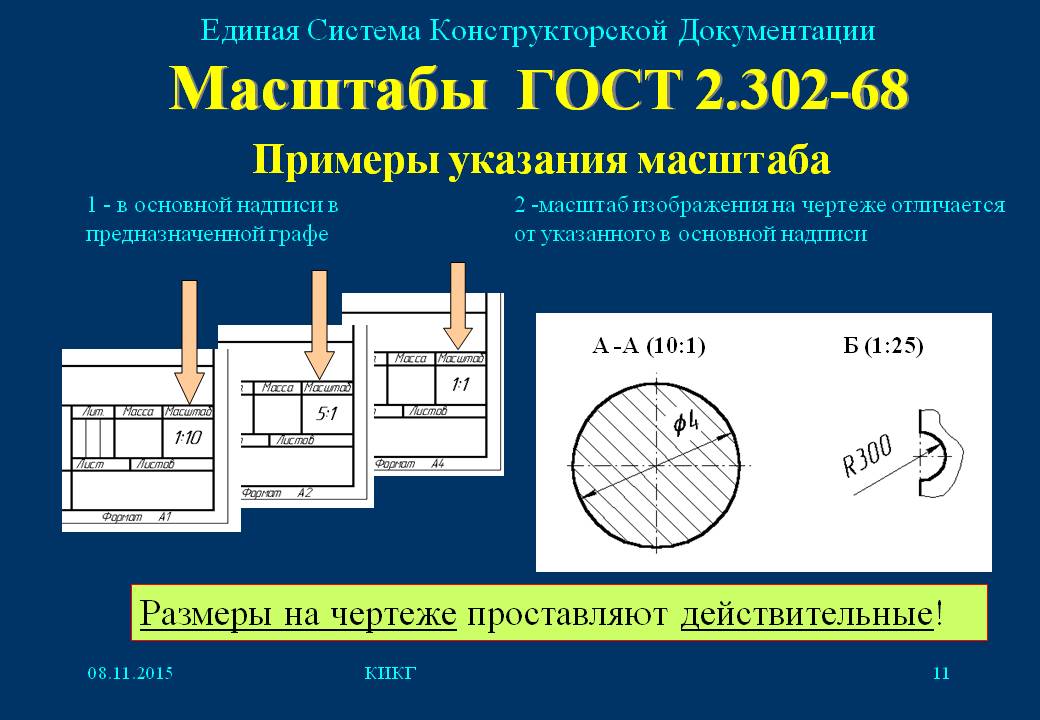

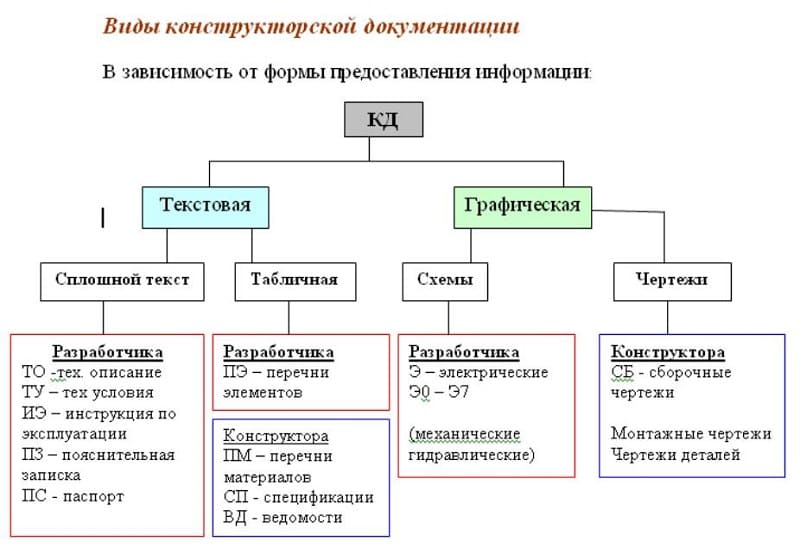

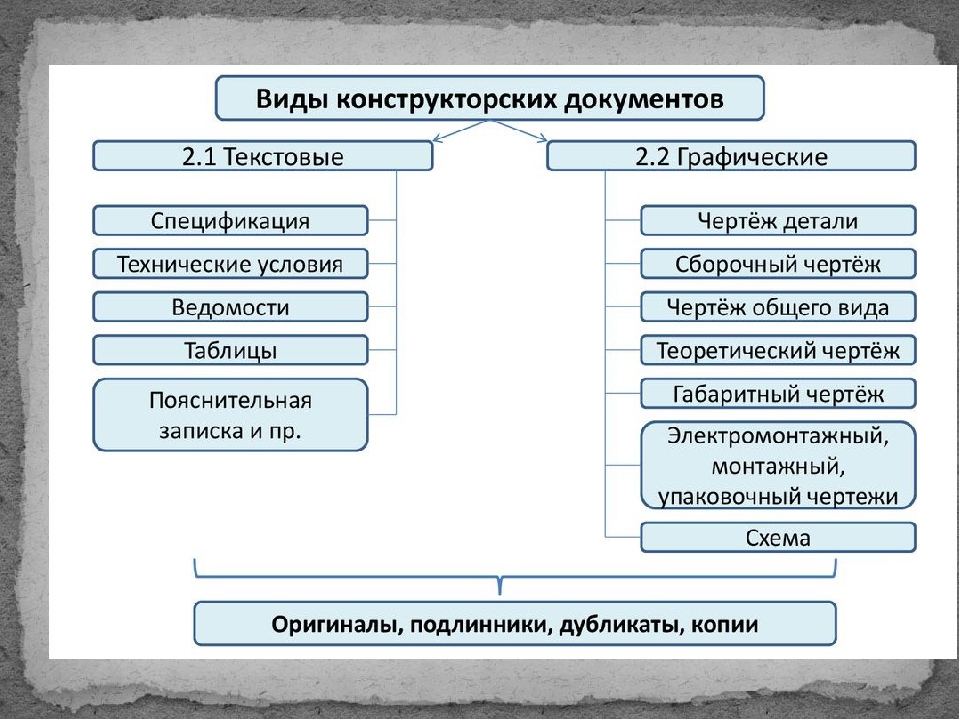

Графические конструкторские документы

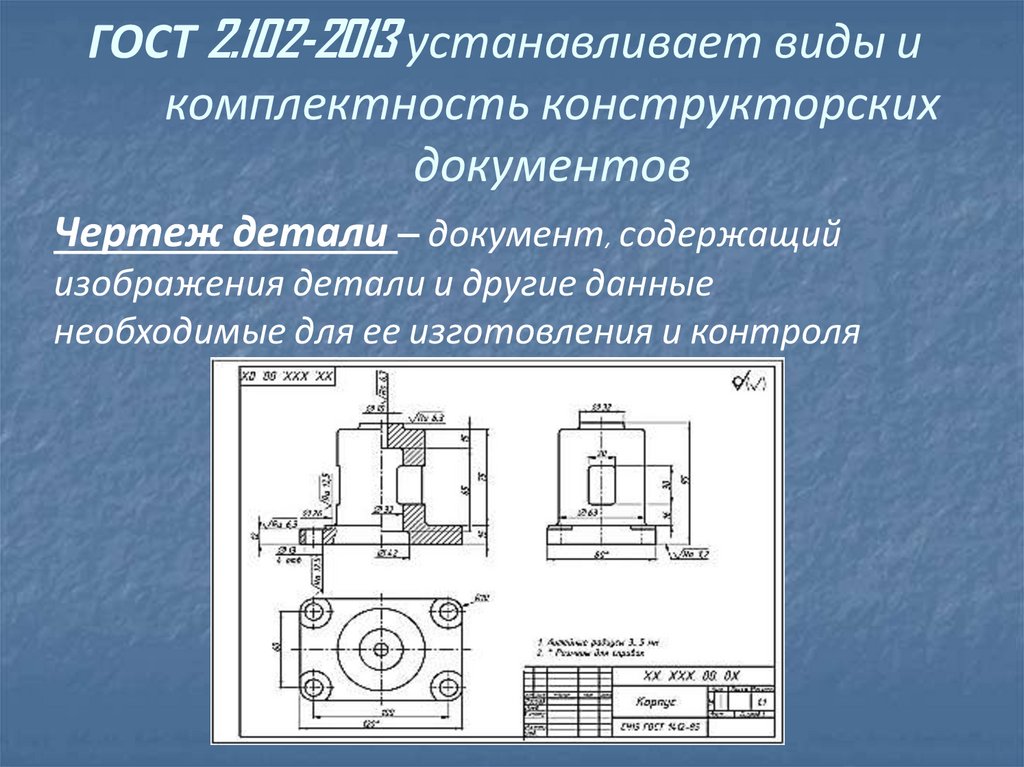

- Чертеж детали. Документ, содержащий полную информацию о детали, с указанием размеров, углов, допусках, значений чистоты поверхности. Указывается точная марка материала изготовления.
- Сборочный чертеж. Целевая информация о посадочных местах детали, сопрягаемых с другими элементами конструкции. При необходимости указывается порядок сборки. Может иметься список используемых крепежных элементов, оборудования, инструментов.
- Чертеж общего вида. Необходим для демонстрации конструкции изделия, пояснений для сборки. Документ описывает принцип действия конструкции в целом и отдельных ее частей.
- Габаритный чертеж. Упрощенное изображение детали, конструкции с указанием размеров, описанием мест крепления, установки элементов.
- Монтажный чертеж. Документ, содержащий информацию, необходимую при сборке конструкции, где в упрощенной форме показано изображение деталей, необходимые условия, параметры для их установки. Используется при монтаже габаритных конструкций.
- Схема. В документе описываются требования, условия, характеристики конструкции, детали. С помощью условных изображений отмечается взаимное расположение элементов, их взаимосвязь.
Выше перечисленные виды графических документов считаются основными. На практике можно встретить и другие варианты. Например, упаковочный, электромонтажный, теоретический чертеж. Специфическая информация для узкого круга специалистов применяется в отдельных отраслях производственной деятельности.
Такой подход ускоряет процесс, повышает производительность труда и сокращает время изготовления.

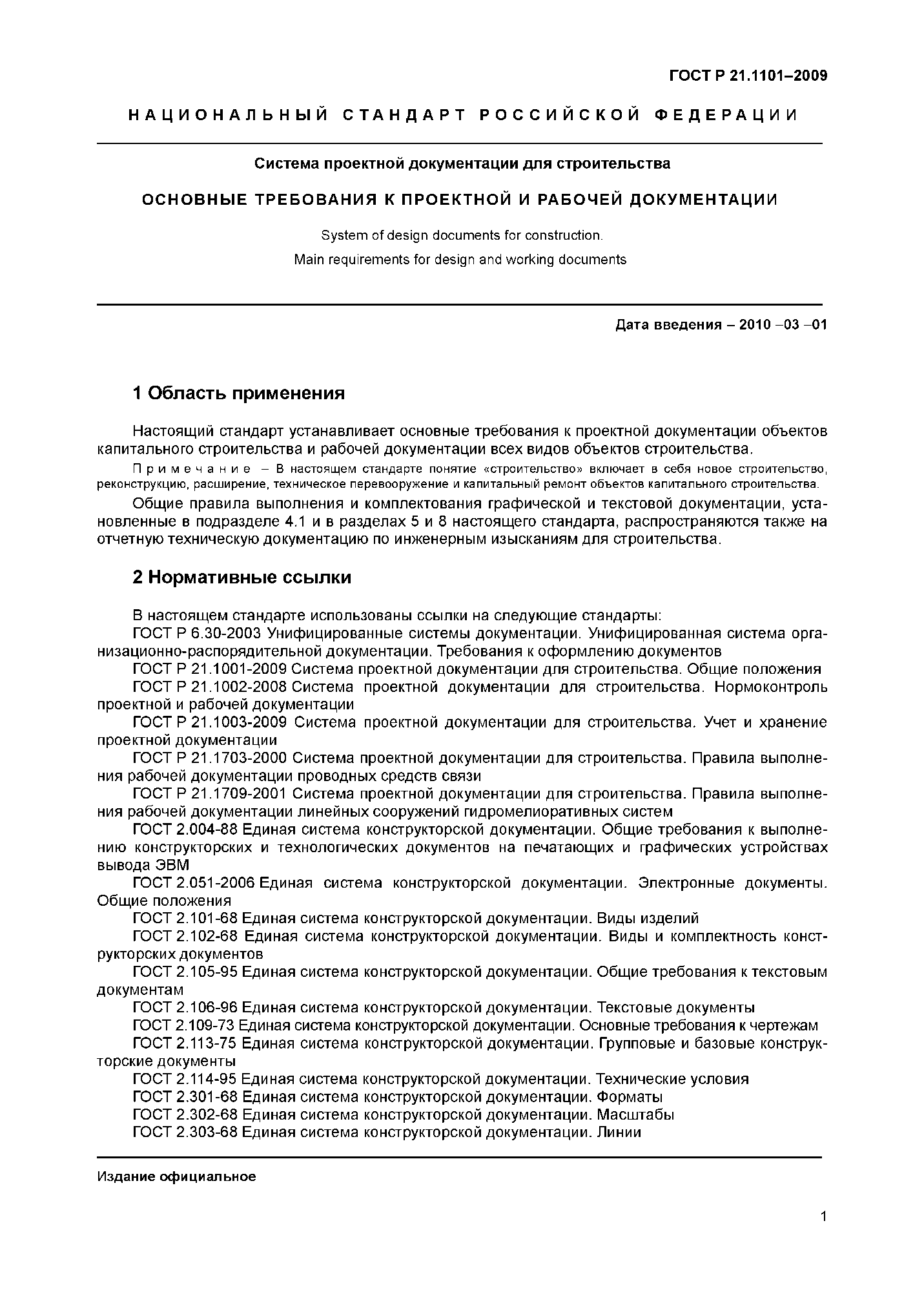

2 Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на ГОСТ 1.0-92 Межгосударственная система стандартизации. Основные положения. Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
7 Обязанности и права нормоконтролера
7.1 При нормоконтроле КД нормоконтролер обязан руководствоваться только действующими в момент проведения контроля стандартами и другими НД.
Вопрос о соблюдении требований вновь выпущенных стандартов и НД, срок введения которых к моменту проведения нормоконтроля еще не наступил, в каждом отдельном случае решает руководство службы стандартизации в зависимости от установленных сроков разработки и освоения в производстве проектируемых изделий.
7.2 Нормоконтролер обязан систематически предоставлять руководству подразделений, разработавших КД, сведения о соблюдении требований стандартов и других НД, об использовании принципов конструктивной преемственности, оформлении документации и уровне унификации и стандартизации разрабатываемых изделий.
7.3 Нормоконтролер имеет право:
а) возвращать конструкторскую документацию разработчику без рассмотрения в случаях:
1) нарушения установленной комплектности;
2) отсутствия обязательных подписей;
3) небрежного выполнения;
б) требовать от разработчиков КД разъяснений и дополнительных материалов по вопросам, возникшим при проверке;
в) не проводить нормоконтроль при наличии в документации утверждающей подписи до проведения нормоконтроля.
7.4 Нормоконтролер несет ответственность за соблюдение в КД требований стандартов и других НД наравне с разработчиками КД.
7.5 Нормоконтролер участвует в приемке программных средств, поддерживающих разработку документации.
5
7.6 Нормоконтролер участвует в проверке КД, поступающей от других организаций.
7.7 Нормоконтролер ведет учет и анализ выявленных при нормоконтроле ошибок и систематически предоставляет руководству сведения о результатах нормоконтроля.
Комплектность конструкторской документации
В зависимости от комплектности (полноты) комплекта конструкторских документов следует различать:
- основной конструкторский документ;
- основной комплект конструкторских документов;
- полный комплект конструкторских документов.
Основной комплект конструкторских документов изделия объединяет конструкторские документы, относящиеся ко всему изделию (составленные на все данное изделие в целом), например, сборочный чертеж, принципиальная электрическая схема, технические условия, эксплуатационные документы. Конструкторские документы составных частей в основной Комплект документов изделия не входят.
Полный комплект конструкторских документов изделия составляют (в общем случае) из следующих документов:
- основного комплекта конструкторских документов на данное изделие;
- основных комплектов конструкторских документов на все составные части данного изделия, примененные по своим основным конструкторским документам.
В состав комплекта КД на изделие или его составную часть обязательно входит основной конструкторский документ, который полностью и однозначно определяет данное изделие и его состав. За основные конструкторские документы принимают: для деталей — чертеж детали; для сборочных единиц, комплексов и комплектов — спецификацию.
ПРИЛОЖЕНИЕ
ПРИМЕР ПОСТРОЕНИЯ ПОЛНОГО КОМПЛЕКТА КОНСТРУКТОРСКИХ ДОКУМЕНТОВ КОМПЛЕКСА
Примечания:
- Основной конструкторский документ изделия показан в овале.
- Документы основного комплекта показаны в прямоугольниках (в примере показана только часть документов основного комплекта, предусмотренных в табл.
3). - Документы, обведенные в двойные рамки, предусматриваются только для изделий, предназначенных для самостоятельной поставки.
- Число ступеней входимости для комплексов, сборочных единиц и комплектов, а также число входящих комплектов сборочных единиц, комплектов и
деталей не ограничиваются.
(Измененная редакция, Изм. № 4).
Приложение А (справочное). к пунктам стандарта
Приложение А (справочное)
3.1.1 Документ используют по его назначению в соответствующей предметной области. Документ может храниться и передаваться в пространстве и времени. Документ логически состоит из двух частей: содержательной, включающей информацию, ради распространения и сохранения которой создан документ, и реквизитной, включающей сведения (признаки), по которым документ может быть идентифицирован и авторизован. Носитель может быть бумажным (бумага, калька и т.п.) и электронным (магнитные ленты, диски, оптические диски, карты флэш-памяти и др.) или комбинацией различных носителей. В зависимости от вида носителя различают соответственно бумажный, электронный и комбинированный документы.

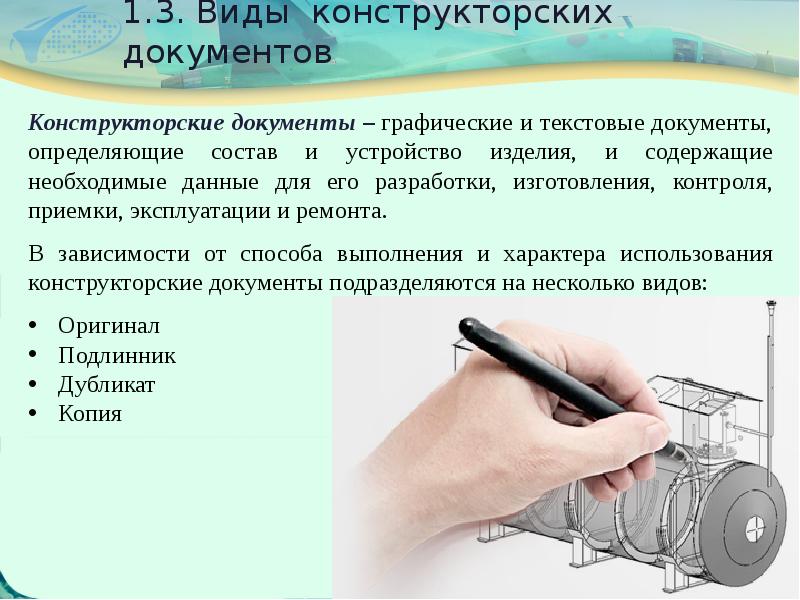

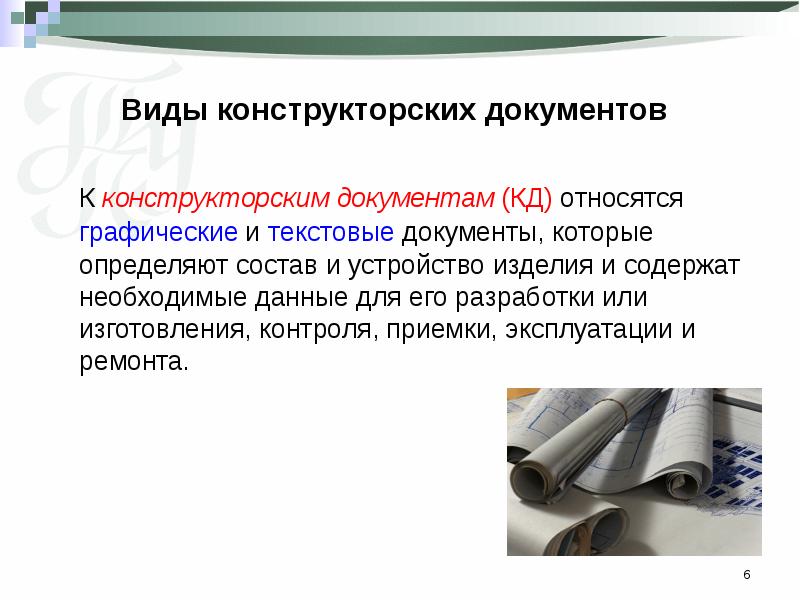

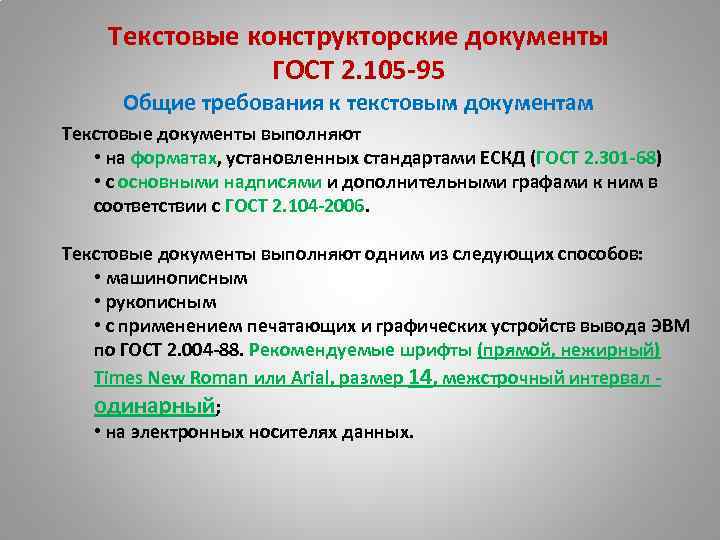

3.1.2 К конструкторским документам относятся графические, текстовые, аудиовизуальные (мультимедийные) и иные документы, установленные стандартами ЕСКД, содержащие информацию об изделии, необходимую для его проектирования, разработки, изготовления, контроля, приемки, эксплуатации, ремонта (модернизации) и утилизации.

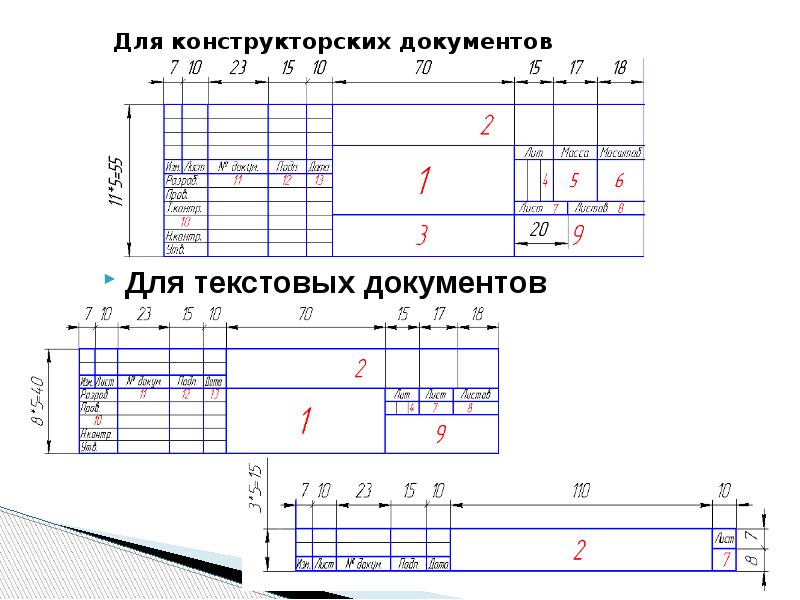

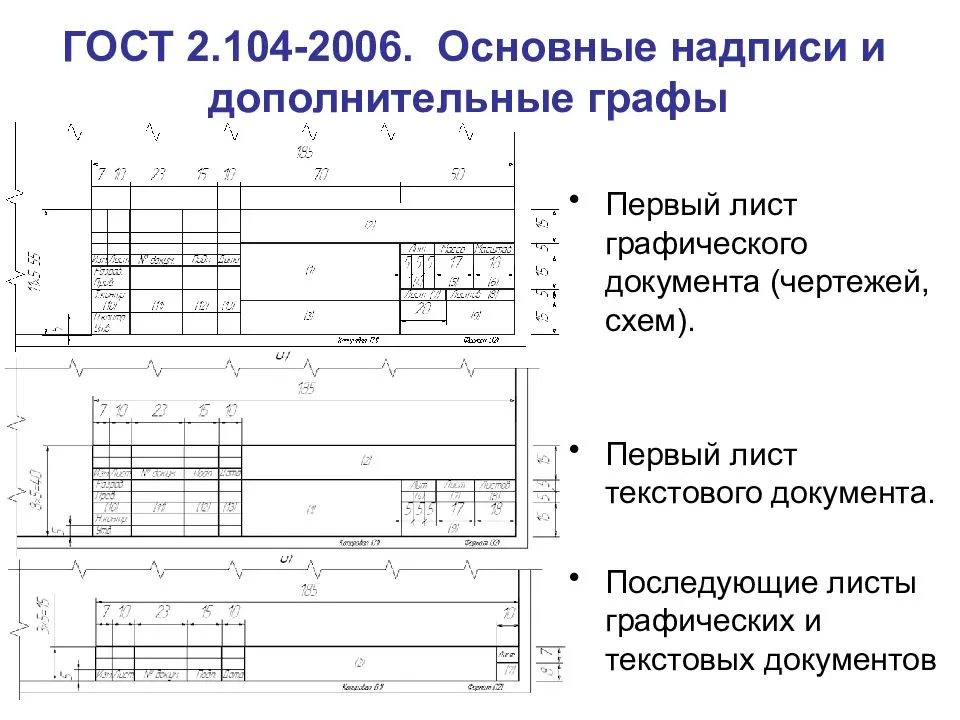

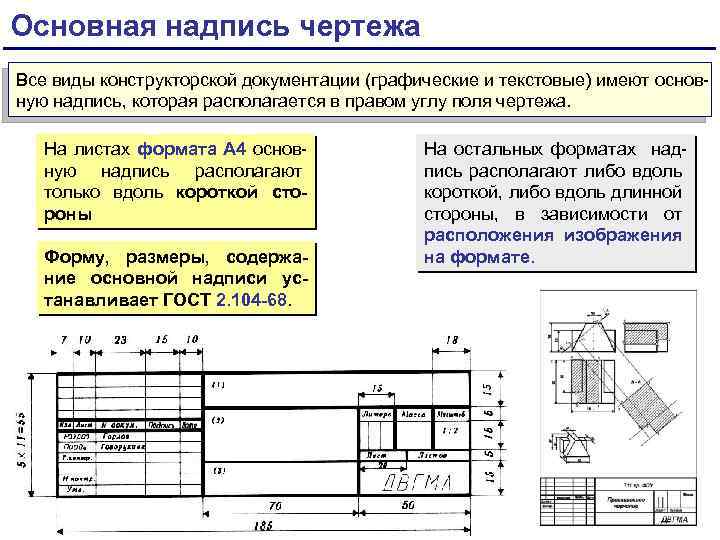

3.1.3 Техническое содержание определяется способом представления информации об изделии, определяющим требованиями к объему информации при выполнении графических, текстовых, аудиовизуальных (мультимедийных) и иных документов, установленных стандартами ЕСКД. Элементы оформления в содержательную часть электронного конструкторского документа не входят. Элементы оформления — комплексное понятие, определяющее: — способ отображения реквизитов и атрибутов КД; — формы и размеры граф основной надписи и дополнительных граф к ней, размеры рамок и т.д.; — применение типовых форм, предусмотренных стандартами ЕСКД. Конкретный состав и свойства элементов оформления определяются видом (назначением) конструкторского (электронного или бумажного) документа, нормативными документами (межгосударственными, национальными, отраслевыми стандартами) и правилами системы документооборота (управления документами), принятыми на предприятии (в организации).
3.1.4 Основными элементами реквизитной части являются наборы реквизитов (атрибутов) и их значения, структурированные по назначению. Следует предусматривать обработку реквизитной части электронного КД программными средствами для решения задач на последующих стадиях ЖЦ изделия (например, при подготовке производства для изготовления изделия).
3.1.6 Бумажный КД выполняют с целью использования или обработки (понимания) преимущественно человеком. Установленные подписи в бумажном конструкторском документе выполняют собственноручно.
3.1.10 Электронный КД выполняют с целью обработки преимущественно с помощью средств вычислительной техники. Установленные подписи в электронном конструкторском документе выполняют в виде электронной подписи. Допускается заменять применение электронной подписи выполнением сопроводительного бумажного документа, включающего требуемый набор реквизитов, по которым документ может быть идентифицирован, и собственноручные установленные подписи, по которым документ может быть авторизован и которыми он удостоверен.
