Торцеватель для металлических и полипропиленовых труб

Введение

Сейчас практически все конструкции в жилых, производственных здания делаются из металла, а в таких конструкциях часто используются трубы. Это позволяет значительно уменьшить узловую массу и сделать крепление прочнее и жестче.

А чтобы трубы прослужили долго и не стали причиной преждевременных поломок, их нужно подготовить. Одним из этапов подготовки касается торцов. Данный процесс довольно трудоемкий, время затратный, поэтому и прибегают к использованию такого инструмента, как торцеватель для металлических труб.

Инструменты для работы

Монтажный процесс армированного трубопровода начинается с подготовки инструмента. Зачистку для полипропиленовых труб можно приобрести в собственность, взять в аренду или у знакомых монтажников.

Инструмент для зачистки полипропиленовых армированных труб

Производители выпускают торцеватели ручного и механического типа. Выбор приспособления рекомендуется выполнять, учитывая объем работ и навыки монтажника.

Инструмент ручного типа лучше использовать не опытным людям. Такие торцеватели для полипропиленовых труб позволяют проводить высокоточные и подконтрольные операции. Механический инструмент поможет ускоренно выполнять большое количество работ.

Лучше использовать нержавеющие шейверы для полипропиленовых труб. Эти устройства позволяют делать срез без заусенцев.

При ручной обработке лучшее использовать двусторонний инструмент, позволяющий осуществлять зачистку двух трубных изделий разного диаметра. Эти устройства обычно оснащаются съемными ручками в виде двух стержней.

Рекомендуемый набор

Для монтажа армированных полимерных систем понадобятся следующие приспособления:

• карандаш или маркер для разметки глубины удаляемого слоя;
• резак или специальные ножницы для отрезки части ПП трубопроката;
• калибр для восстановления геометрии и зенкер для удаления фасок и заусенцев с тортов;
• трубогиб или кондуктор, когда требуется по проекту изгибать трубы под определенными углами и с радиусами, не превышающими допустимые значения;
• торцовки для полипропиленовых труб в виде зачистных муфт, торцевателей или шейверов для удаления металлического слоя.

Инструмент в виде торцовки для полипропиленовых труб подбирается в зависимости от особенностей армирования изделий и финансовых возможностей исполнителя.

Зачистные муфты имеют лезвия, расположенные посередине. Приспособления надеваются на торцы трубопроката и поворачиваются по ходу движения часовых стрелок. Они позволяют аккуратно и достаточно быстро удалить внешний слой из алюминия.

Торцеватели с внутренними лезвиями позволяют после 2-3 оборотов сделать ровный срез. Этот вид инструмента удаляет на глубину от 1 до 2 мм алюминий, расположенный в середине трубной стенки. Торцевателями при необходимости можно обрабатывать не усиленные полимерные трубопроводы.

Шейверы выпускаются для труб различного круглого сечения. Инструмент нередко используется, как насадка на электродрель. При таком применение необходимо обязательно контролировать обороты электрического инструмента.

Шейверы производятся для снятия алюминиевого слоя, расположенного снаружи и внутри трубной стенки.

Армирование

Полипропилен — материал, имеющий массу достоинств, но наряду с ними и некоторые особенности. При выборе его для дома, прежде всего для систем горячего водоснабжения и отопления, их необходимо учитывать.

Основных момента, про которые нужно помнить, два:

• Ограниченная сверху 95-ю градусами рабочая температура . Хотя по действующим стандартам температура воды в инженерных системах многоквартирного дома и ограничена теми же 95 С, фактически при определенных обстоятельствах это значение может быть превышено. Это скорее форс-мажор, но такое бывает.
• Большой коэффициент теплового расширения . Гибкость полипропилена позволяет в большой степени компенсировать тепловое расширение, но есть ситуации, когда любые смещения трубы нежелательны. Возьмем хотя бы укладку полипропиленовой трубы под стяжку или штукатурку.

Армирование полностью решает вторую проблему и отчасти — первую. почти не расширяется при нагреве. Кроме того, при температуре, при которой начинает размягчаться, армирование удержит ее от деформации.

Виды армирования

В качестве арматуры для полипропиленовых труб обычно применяются два материала:

• Алюминиевая фольга — прослойка из алюминия толщиной от 0,1 до 0,5 миллиметра, расположенная снаружи трубы либо внутри нее, между слоями полипропилена. Способ ее соединения с полипропиленом — клей; она может быть цельной либо перфорированной.
• Стекловолоконная сетка . Если быть точным, то армированные стекловолокном трубы представляют собой трехслойную конструкцию, где внутренний и наружный слои — полипропилен, а средний — смесь из полипропилена и стекловолокна.

Ну и причем здесь зачистка полипропиленовых труб?

Дело в том, что если ваши полипропиленовые трубы армированы алюминием, то до сварки с фитингом алюминиевая фольга должна быть удалена из места соединения.

Варианты и возможности

Прежде всего, это всевозможные игрушки-украшения. Некоторые рукодельницы используют эту технику в скрапбукинге и оформлении фоторамок, украшают с ее помощью поздравительные открытки. Если в этой технике изготовить картину или панно, то получится настоящий махровый коврик со сплошным рисунком или пушистым контурным узором.

Для изготовления объемных изделий используются техника торцевания из бумаги на пластилине. Для этого из пластилина делается заготовка, на которую уже без клея крепятся «торцовочки». Очень эффектно выглядят сувенирные цветочные шары и «деревья счастья», выполненные в этой технике.

Легкое в исполнении торцевание имеет неожиданно эффектный результат, который не оставит равнодушным ни мастеров, ни тех, кто этим результатом будет любоваться.

Торцеватели домашнего изготовления

В силу своих функциональных особенностей торцеватель для металлических труб может стоит довольно больших денег, от чего возникает желание сэкономить. Самым экономным вариантом считается производство инструмента самому. При должной подготовки можно сделать хорошую, рабочую модель, но даже при всех стараниях полученный результат будет уступать аналогу, который производится для массовой продажи.

Для производства могут использоваться самые разные материал, главное, чтобы они были способны выдержать определенные условия, а детали исправно выполняли свои функции. Чтобы собрать торцеватель своими руками нужно собрать следующие детали:

основание, форма, размер зависит от личных нужд и соотношения к верстаку, рабочему столу.

кронштейн, по форме он должен напоминать латинскую букву L и иметь продольные пазы, три штуки.

ползунки с двумя винтами: зажимный, регулируемый;

сменяемая зажимная лапка;

скобы для закрепления лапки к ползушк;

подшипниковое узловое крепление;

опорный рычаг;

вал.

Если постараться, то можно получить вполне эффективную модель, причем сильно дешевле

Особое внимание стоит уделить качеству всех материалов и сборки отдельных деталей

Если какая-то деталь будет собрана неправильно или плохо, то под угрозой будет вся конструкция и итоговый результат торцевания. При возможности, перед сборкой, проконсультироваться с профессионалами, которые смогут дать полезные советы по поводу сборки.

Видеоролик с инструкцией по сборке торцевателя в домашних условиях

Виды инструмента

Инструмент для монтажа полипропиленовых труб можно условно разделить на:

• сварочные аппараты;
• клеевые пистолеты;
• труборезы;
• зачистки.

Сварочные аппараты

Сварочные аппараты бывают двух видов:

1. Механический аппарат. Применяется, если необходимо соединить трубы большого диаметра или требуется большое усилие для совмещения стыков. Устройство:
   • опорная рама;
   • приборный блок;
   • гидравлический привод.

Захваты из полуколец располагаются слева и справа. Между ними, для распределения давления и осуществления центровки, устанавливают вкладыши, внутренний диаметр которых соответствует наружному диаметру свариваемых труб.

Сварочный аппарат механический

1. Ручной аппарат для сварки. Служит для сварки труб небольшого диаметра до 125 мм. Устройство:
   • терморегулятор;
   • плита нагрева с отверстиями, в которые устанавливаются насадки с антипригарным покрытием;
   • комплект насадок для установки свариваемых элементов (попарно), тефлоновое покрытие не позволяет полипропилену прилипать к разогретой насадке.

Соединение с помощью ручного аппарата

Клеевые пистолеты

Применение пистолета упрощает работы по монтажу. Раструбное соединение с использованием муфт соединительных или других элементов можно производить, применяя клей для полипропиленовых труб. Преимущества термоклеевого пистолета:

• быстрота схватывания – от 1 до 3 минут;

• надежность шва практически не уступает другим видам соединений.

Поверхности, подлежащие склеиванию, должны быть очищены от загрязнений и обезжирены.

Труборезы

Виды труборезов:

Ножницы прецизионные с трещоточным механизмом (для труб до 42 мм диаметром) обладают лезвием из стали с зубчатой рейкой.

Ножницы для полипропиленовых труб

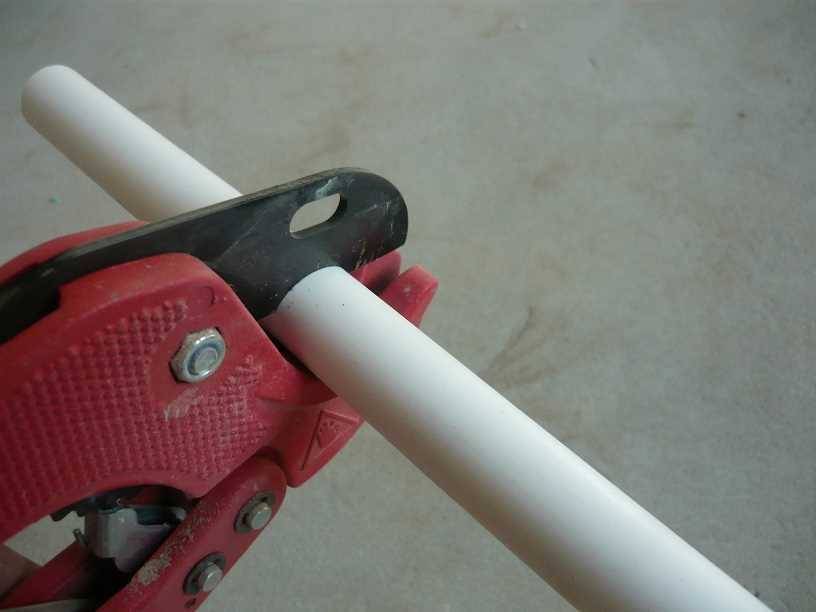

Труборез роликовый с храповым механизмом. Труба вкладывается в с-образную выемку и при смыкании рукоятей отсекается лезвием, расположенным напротив. Резка должна проводиться строго под углом в 90о. Отклонение в процессе резки приводит к деформации линии реза или даже к поломке ножниц.

Труборез для полипропиленовых труб роликовый

• Труборез аккумуляторный с небольшим электромотором, обеспечивающим большую скорость резки.
• Труборез гильотинный, который служит для порезки труб большого диаметра.

При отсутствии трубореза можно воспользоваться обычной ножовкой по металлу или по дереву, но тогда торцы необходимо тщательно зачистить от заусенцев. Также при резке нельзя допускать деформации трубы.

Зачистки

Для систем горячего водоснабжения и отопления рекомендуется применять армированные полипропиленовые трубы. Трубы, армированные стекловолокном, в зачистке не нуждаются, так как сетка находится между слоев полипропилена, воды не боится и с фитингом не контактирует. Алюминиевая фольга, используемая для армирования, должна быть удалена из места стыка до сварки. Алюминий при контакте с водой может вызвать электрохимические процессы, что приведет к разрушению армирующей пленки. В случае внешнего армирования алюминий помешает процессу сварки полипропиленовых элементов. Поэтому трубы, армированные алюминиевой фольгой, нуждаются в зачистке. Виды инструментов для зачистки:

• ручные – со съемными, несъемными рукоятками или рифлением;
• насадки для дрели.

Ручные зачистки и насадка на дрель

При небольших объемах работ по зачистке и отсутствию опыта лучше воспользоваться ручным инструментом.

1. Для наружного слоя применяют муфты с ножами изнутри (материал – сталь инструментальная), так называемые шейверы. Диаметр инструмента подбирается под диаметр зачищаемой трубы. Часто используются двусторонние муфты, позволяющие выполнять работу с трубами двух различных диаметров.

Шейвер для полипропиленовых труб

1. Для внутреннего слоя используют торцеватели. Ножи расположены с внутреннего торца. Нужно просто вставить трубу в инструмент, несколько раз провернуть и можно производить сварку.

Торцеватель для полипропиленовых труб

Удалять внутренний слой быстрее, ведь требуется снятие около 2 мм фольги. При снятии наружного слоя необходимо снимать около 2 см.

Насадка на дрель

Насадки на дрель отличаются от ручных зачисток стальным стержнем для установки в дрель, шуруповерт или перфоратор. Служат для удаления как внешнего, так и внутреннего армирующего слоя (расположение ножей определяет вид удаляемого слоя).

Схемы торцевания из гофрированной бумаги слоями

Не за горами Новый год. Дети вместе с родителями непременно будут готовиться к этому празднику. Они смогут смастерить открытку, выложив на ее фасадной стороне елочку.

Подготовьте с детьми:

• бумагу гофрированную;
• рисунок елочки;
• клей и кисточку для него;
• карандаш;
• плотный лист бумаги.

Работа начинается с рисования на листе елочки. Можно использовать для этого шаблон. Нарежьте квадратики из зеленой бумаги, а также из листов другого цвета. Сначала ребенок заполнит контуры елочки намотанными на карандаш квадратиками зеленого цвета. Затем, в некоторых местах поверх них нужно приклеить заготовки других цветов. Они станут украшением елочки.

Но можно делать не торцевание слоями, а по плоскости. Тогда нужно будет сначала приклеить цветные квадратики, которые станут игрушками, а затем заполнить поверхность зелёными.

Маме или бабушке можно подарить сувенирный платок. Они непременно обрадуются, тем более что такую работу сделало их любимое чадо.

Чтобы изготовить платок, нужно взять:

• лист красного картона;
• гофрированную бумагу разных цветов или салфетки;
• клей вместе с кисточкой;
• ножницы;
• карандаш;
• шаблон рисунка.

Если подарок делается к 8 Марта, тогда пусть папа или дедушка переведет шаблон узора на картон. Понадобится треугольная часть основы. Для этого на картоне чертят квадрат, затем он разрезается по диагонали.

Начиная с маленьких участков, пусть малыш заполнит рисунок квадратиками разных цветов. Их понадобится немало. Если у ребенка не хватает терпения крутить торцовки, помогите ему в этом, чтобы не снизить его интерес к работе. В результате получится вот такой замечательный платок. Следующую работу делала вместе с ребенком его мама. Прекрасный пример, который стоит взять на вооружение. В результате получатся грибы и осенние листья, выполненные при помощи торцевания слоями.

Для создания осеннего леса возьмите гофрированную бумагу красного, оранжевого, желтого цвета. Также можно сделать вкрапления при помощи коричневой, зеленой.

Для поделки возьмите:

• цветную бумагу, нарезанную на квадратики со стороной 2 см;
• шаблоны для аппликации;
• палочку для торцевания или карандаш;
• клей;
• ножницы.

Детям удобно клеить при помощи кисточки или, взяв клей карандаш. Обеспечьте их этими материалами, помогите нарезать из бумаги квадратики.

Вы можете взять понравившиеся шаблоны грибов и листиков из интернета или воспользоваться представленными. Можно нарисовать их самим на плотном картоне, вырезать.

Самая кропотливая работа — это вырезание квадратиков и формирование скрученных заготовок. Чтобы придать нужную форму, положите квадратик бумаги на левый указательный палец. Придерживайте его большим пальцем руки. Поставьте в центр заготовки карандаш, закрутите ее. Как вы видите, это еще один вариант формирования деталей. Приклеивать мы будем также и другим способом, чтобы вы выбрали наиболее приемлемый для вас.

Налейте клей в мисочку. Окуная сюда торцовку, прикрепляйте ее на шаблон листочка. Приклеив красную, прямо на нее прикрепите при помощи ПВА желтую. В результате получится интересный эффект. Также приклеивается желтая к оранжевой заготовке, используйте в качестве основы зеленые и коричневые квадратики.

Чтобы сделать грибы, выложите ножку белыми торцовками, а шляпу коричневыми, желтыми или красными.

§ 3. Торцовка и подготовка концов труб. Головка для зачистки труб под сварку.

Раздел: БИБЛИОТЕКА ТЕХНИЧЕСКОЙ ЛИТЕРАТУРЫ Короткий путь https://bibt.ru <<�Предыдущая страница Оглавление книги Следующая страница>>

Процесс подготовки торцов трубы заключается в удалении заусенцев и обработке кромок после обрезки.

В зависимости от последующей операции различают обработку торцов: под развальцовку и зиговку; с технологическим припуском; под сварку и пайку.

При обработке торцов под развальцовку и зиговку обрез торца должен быть выполнен под углом к оси, не иметь резких переходов, рисок и шероховатостей. Обработка торцов с технологическим припуском заключается в снятии заусенцев.

При обработке труб под сварку и пайку должны быть соблюдены требования, предъявляемые к соединению свариваемых и паяемых поверхностей.

Торцовку прямых и изогнутых труб проводят и специальными зенкерами. Торцовку труб под сварку, развальцовку и другие операции проводят также трубозачистной головкой (рис. 125). Концы трубы зачищают одновременно снаружи и внутри на длине 10- 15 мм для алюминиевых сплавов и не менее 15 мм для сталей.

Рис. 125. Головка для зачистки труб под сварку:

1,8 — абразивные камни, 2 — корпус, 3, 9 — рычаги, 4 — болт, 5 — контргайка, 6 — пружина, 7, 10 — оси, 11 — ушки

К корпусу 2 головки с помощью ушек 11 и осей 10 прикреплены два рычага 9 для зачистки наружной поверхности трубы. На одном конце каждого рычага расположен грузик, на другом — прямоугольное гнездо для абразивного камня 8. В проушины корпуса перпендикулярно к этим рычагам прикреплены еще два рычага 3, соединенные между собой осью 7. На концах этих рычагов также расположены грузики и абразивные камни 1.

Эти рычаги с камнями служат для зачистки внутренней поверхности трубы. Трубозачистную головку можно установить на любой токарный станок. Она крепится к шпинделю болтами 4, контргайками 5 или зажимается в кулачках патрона. При соответствующей скорости вращения головки центробежная сила разводит концы рычагов с грузиками, растягивая пружины 6, другие концы рычагов сходятся, и камни прижимаются к наружной поверхности трубы.

Рычаги устроены так, что под действием центробежной силы расходятся не только концы, имеющие грузики, но и концы с камнями, при этом камни прижимаются к внутренней поверхности трубы. Труба закрепляется неподвижно и при вращении головки производится зачистка абразивными камнями конца трубы. Сила прижатия камня к поверхности трубы зависит от частоты вращения головки и массы грузиков. Затем концы труб полируют.

Кроме описанных вариантов, торцовку производят на специальных станках фасонными резцами и специальными шарошками. Ручная торцовка осуществляется в единичном и мелкосерийном производстве слесарным способом. В неответственных случаях допускается ручная зачистка шкуркой. Контроль перпендикулярности плоскости торца относительно оси трубы осуществляется угольником.

Перейти вверх к навигации

Зачистка наружного и внутреннего слоя: устраняем все лишнее

Для выполнения работ помимо торцевателя или устройства зачистки потребуются дополнительные инструменты – карандаш (маркер), линейка (рулетка), нож для резки полимерных трубопроводов. Зачистка для армированных труб выполняется только после составления схемы монтажа и подготовки заготовок.

Порядок выполнения работ.

1. Обрезка торца. Рез должен быть строго перпендикулярным плоскости.
2. Обезжиривание. Очистить поверхность можно слабым раствором чистящего средства.
3. Перед зачисткой нужно измерить посадочную глубину фитинга. Это можно сделать линейкой или рулеткой. На поверхности фитинга есть внешний показатель глубины.
4. На трубе отметить высоту обработки, она должна быть на 1-1,5 мм больше, чем глубина фитинга.
5. Торцевание выполняется прокруткой инструмента так, чтобы он был зафиксирован на внешней плоскости патрубка. Лезвия должны быть параллельны торцу.

Перед началом работ рекомендуется сделать несколько пробных паек. Для этого можно использовать трубные обрезки ППР. Фитинги должны быть той же марки, что и для всей системы магистралей. После сварки проверяется положение патрубка относительно плоскости фитинга, герметичность соединения. Из-за особенностей расположения слоя фольги не всегда универсальные устройства зачистки подойдут для труб от конкретного производителя. Выход – купить торцевать у изготовителя труб или его официального представителя.

Интересно: при недостаточно качественной зачистке и контакте алюминия с водой произойдет окисление металла. Вероятность ржавления низкая. Но это не означает, что обработкой труб можно пренебречь.

Торцеватель трубы своими руками

При массовом производстве фасонно профилируемых труб (например, в спортивных авто- и мотомастерских, либо на сантехнических ремонтных участках) ручной торцеватель труб можно изготовить и самостоятельно. Для этого исходная схема торцевателя, которая приведена на рисунке, делается под имеющиеся в распоряжении домашнего мастера заготовки.

Конструкция состоит из следующих деталей:

1. Основания, в котором выполняются фрезерованные пазы для установки зажимного приспособления. В свою очередь, форма основания может быть адаптирована под имеющийся верстак, рабочий стол и т. д.
2. L-образного кронштейна с тремя продольными пазами, наличие которых позволяет фиксировать в приспособлении трубы разного диаметра.
3. Ползушки с регулировочным и зажимным винтом.
4. Сменной прижимной лапки.
5. Скобы, которая винтами прижимает лапку к ползушке.
6. Подшипникового узла.
7. Поворотного рычага, который служит опорной поверхностью для подшипникового узла.
8. Вала, конструктивно не отличающегося от аналогичной детали промышленных торцевателей.

Для изготовления вала можно использовать переднюю стойку амортизатора легкового автомобиля (например, ВАЗ – их легче достать в автосервисе). Кроме того, марка стали стойки амортизатора по своим прочностным и эксплуатационным характеристикам вполне соответствует требованиям жёсткости для качественного торцевания стальных (и, тем более – алюминиевых) труб. Для направления вала пригодны направляющие самой стойки: они имеют поверхностное износостойкое покрытие на основе антифрикционных сплавов. Торцы стойки, естественно подлежат дополнительной обработке – под крепление в патроне дрели, и под установку корончатой фрезы.

В направляющие следует впрессовать игольчатые подшипники, размер которых подбирается по габаритам направляющих. Два подшипника, установленные в направляющую от цилиндров возвратного хода списанного гидропресса, обеспечат нужные жёсткость и параллельность основного рабочего узла торцевателя. Подшипники устанавливаются одновременно с обоих торцов корпуса.

К имеющимся советам относительно установки фторопластовых направляющих стоит отнестись скептически, поскольку несущая способность фторопласта значительно ниже, чем подшипников.

Для изготовления прочих элементов самодельного торцевателя для труб можно использовать профильный прокат – уголки или швеллеры соответствующего размера. Профилирование и изготовление пазов лучше выполнить на координатно-фрезерном станке, гарантировав тем самым их точность и параллельность. Не составит труда изготовить и зажимное устройство, для чего пригодна новая струбцина с необходимым диаметром и длиной.

Поворотный рычаг должен иметь достаточную жёсткость, поэтому для его изготовления необходимо использовать полосу толщиной не менее 12…16 мм. На той части корпуса, где устанавливается поворотный рычаг, стоит нанести угловые риски, по которым легче позиционировать трубу.

Инструмент для спаивания

Паяльник, он же “утюг”, более официальное название – “аппарат для сварки полипропиленовых труб и фитингов“. Это основной и незаменимый инструмент в контексте сегодняшней темы. Представляет собой нагревательный элемент с насадками под различные диаметры труб, насадки имеют антипригарное покрытие. Насадка состоит из двух половин – одна нагревает непосредственно трубу (труба входит в насадку), а другая нагревает фитинг с внутренней стороны. Таким образом, для каждого сварного шва необходим тот или иной фитинг, сразу между собой трубы не спаиваются!

Безусловно существует технология сварки пластиковых труб без посредников в виде фитингов, но это более специализированная технология. Применяется в основном для больших диаметров труб в промышленных масштабах.

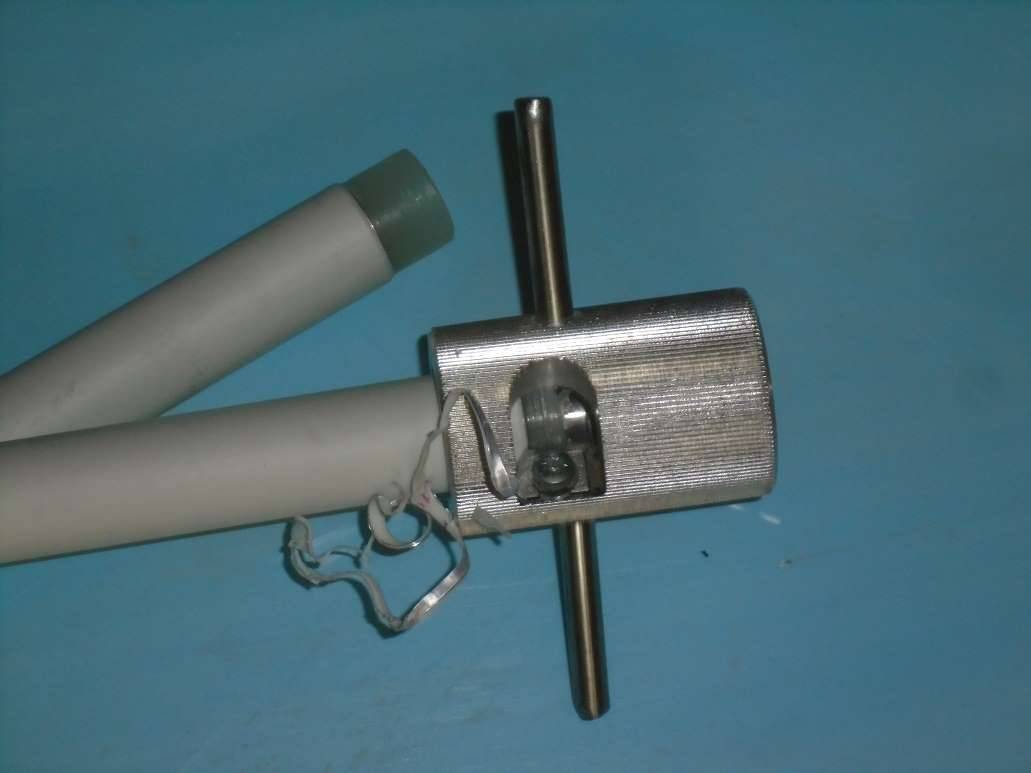

Зачистка для труб – применяется для подготовки к пайке армированной алюминием трубы. Снимает поверхностный слой алюминиевой фольги – подобные трубы уже редкость, в основном приходится иметь с ними дело во время подпайки к старым коммуникациям. При крайней необходимости этот инструмент можно заменить острым ножом, аккуратно срезав фольгу вокруг места пайки.

При работе этим инструментом можно немного изменять толщину снимаемого слоя, регулируя лезвия в очень небольших пределах.

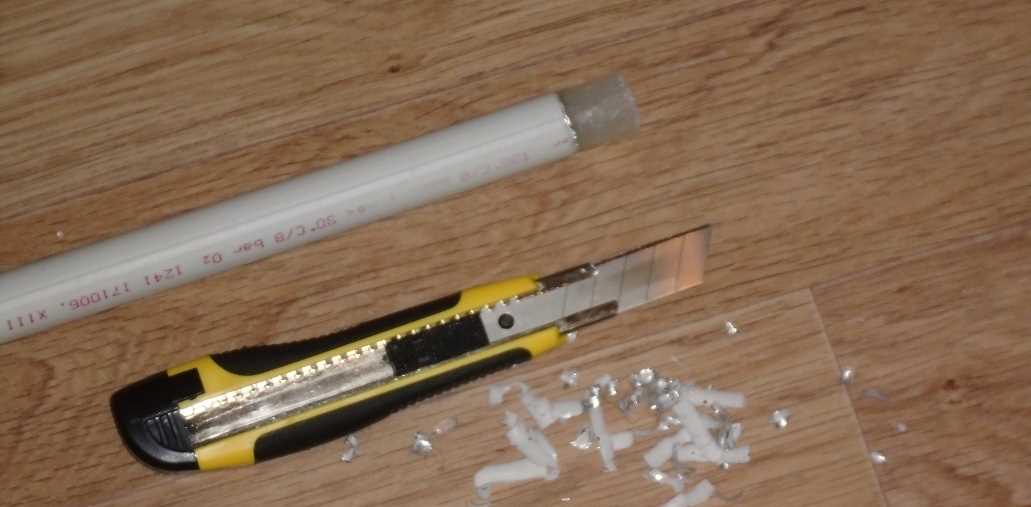

Такой способ зачистки стоит рассматривать как экстренный – очень неудобный и долгий. К тому же не такой качественный, как от заводского инструмента.

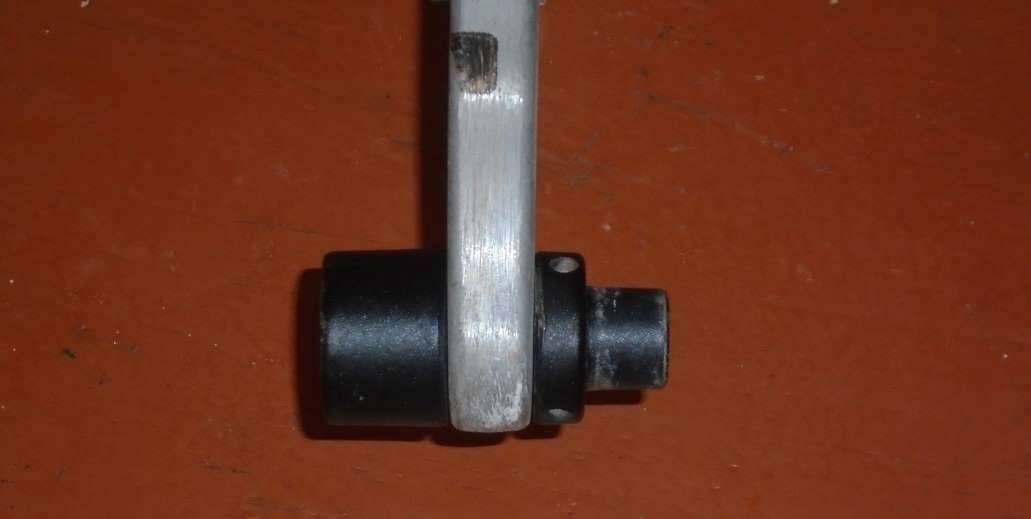

Торцеватель для труб – очень похож на предыдущее приспособление, однако не снимает верхний слой с трубы. Инструмент режет трубу с торца, срезая несколько миллиметров алюминия в толще трубы. Трубы с подобным армированием широко распространены под псевдонимом “ленивки” – якобы для них не требуется зачистка. Действительно, зачистка не нужна, нужно торцевание, чтобы алюминий не контактировал с водой. Стоит заметить, что данное приспособление обычно подходит только к трубам одного производителя – качественно торцевать разные трубы вряд-ли получится. При спаивании труб диаметром 20-25 мм. можно обойтись без этого инструмента, главное стоит проследить, чтобы алюминий на торцах запаивался слоем полипропилена.

Если же в монтаже используются трубы без армирования или с армированием стекловолокном – зачистки и торцеватели не требуются.

Ножницы для труб – безусловно нужный инструмент. При острой необходимости можно обойтись без них, разрезая трубу ножовкой по металлу или (вообще худой конец) болгаркой. Однако это скорее экстремальные варианты, ножницы нужны!

Карандаш и рулетка – также необходимые инструменты.
